Cheval à bascule

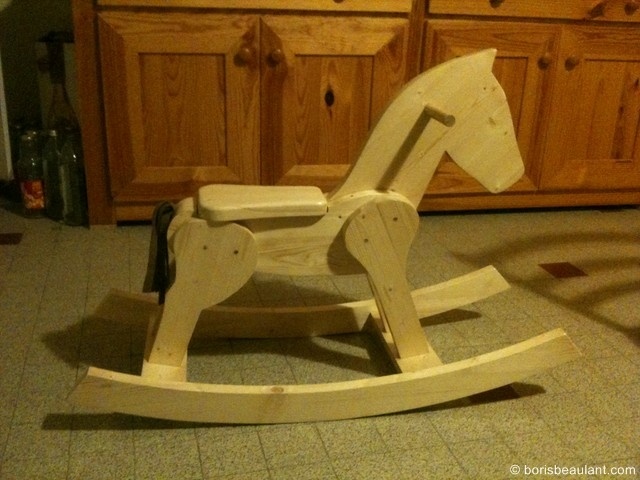

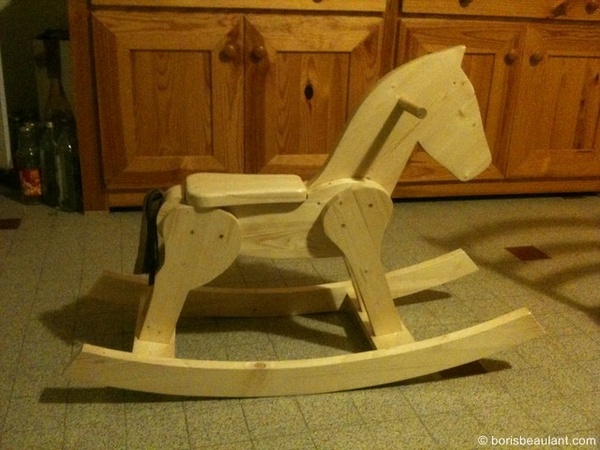

Voici un cheval à bascule réalisé à partir de lames de volet aboutées et collées entre elles.

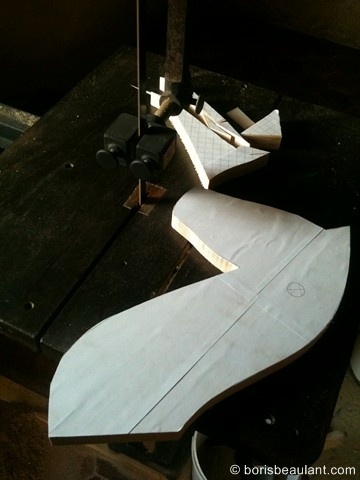

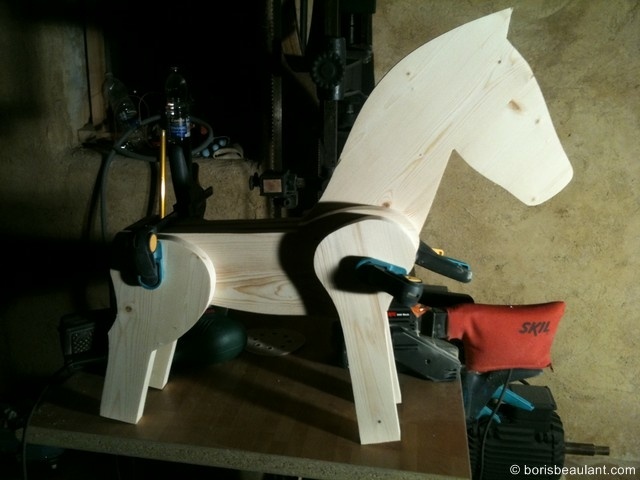

La découpe des différentes portions du cheval on été réalisées à la scie à ruban en collant un impression à l'échelle 1:1 du plan su chaque morceau.
Pour la partie "berceau", les patins sont fixés aux traverses par tenon/mortaise.

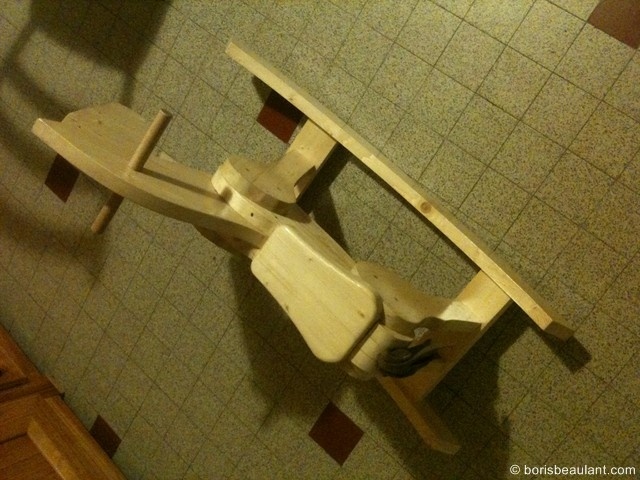

Le cheval est vissé sur le berceau. Ce qui peut permettre un démontage facile pour un éventuel transport.

Une évolution qui n'est pas visible sur les photos a été de mettre une bande de liège sous les patins pour éviter de laisser des trace sur la parquet de la chambre.

Publications associées


Discussions

Marcus
( Modifié )

Salut bravo pour le cheval

J ai télécharger le plan et j ai la dernière version de sketchup pourrais tu me dire comment tu fais pour imprimer a taille réél ?
En te remerciant

Boris Beaulant
( Modifié )

Salut Marcus et merci !

Je n'ai jamais trop trouver comment imprimer à l'échelle 1:1 avec Sketchup directement. Alors ma méthode est autre et nécessite d'autres logiciels (pas gratuits).
Déjà, j'ai la version Pro de Sketchup pour avoir la possibilité d'exporter en DXF (format autoCAD). De là, je fais un export de la vue qui va bien et je l'importe dans Illustrator en lui indiquant bien qu'une "unité" = 1mm (mes plans sont toujours en mm). Illustrator est intéressant car il sait imprimer sur plusieurs feuilles un grand dessin en vectoriel (mais c'est pas le seul).
C'est une technique qui marche et me convient, parce que j'ai les logiciels qu'il faut. Mais je ne sais pas trop si je peux te la conseiller.

Sinon, il y a aussi la technique BigPrint de Matthias Wandel : woodgears.ca/bigprint/

Marcus
( Modifié )

Merci je vais suivre ton conseil et prendre bigprint ca sera plus simple

Boris Beaulant
( Modifié )

Il grosse différence qui ne m'a pas fait passer à BigPrint, c'est que là on travail en pixels et donc que la qualité de l'impression est beaucoup moins bonne.

Marcus
( Modifié )

Si la qualité est moyenne ce n 'est pas grave
J' ai trouvé comment imprimer a taille réel avec sketchup et ce n 'est pas une très bonne idée car cela fait au total 80 pages a imprimer
Je vais plutot utiliser un pantographe pour agrandir le dessin
Plus simple et plus économique

Boris Beaulant
( Modifié )

Hmm ... 80 pages, ça me semble beaucoup. Le cheval n'est pas si gros. Il n'y a pas un problème de changement d'unité (mm -> cm) ? En moins de 8 feuilles tu peux avoir toutes les pièces.
Le pantographe, c'est bien aussi ;)

Marcus
( Modifié )

J 'ai suivi ton conseil et vérifier l 'échelle mais sans résultat c 'est possible qu il y a une autre configuration a vérifier je regarderais a temps perdu je garde l 'idée du pantographe
Tu connais ce site stevedgo.ipower.com/cat/ il y a pas mal d 'info et de plans sur le chantournage et aussi la méthode pour faire les chaines en bois

nfalezan
( Modifié )

Merci pour ces plans, je viens de débiter les pièces,
Me reste le ponçage l'assemblage tenon/mortaise à faire et l'assemblage d'ici noël!
Impeccable les plans sketchup imprimé au format 1:1...

Boris Beaulant
( Modifié )

Content que ça puisse faire un père Noël et un enfant heureux !

REMS Créations Bois
( Modifié )

Merci pour le plan ;)
J'ai réussi à le dessiner sans imprimer le plan. Bon ça prend un peu plus de temps mais le résultat est là.
Par contre je m’aperçois à l'usage que des cales pieds seraient un plus sur les pattes avant. Je vais en ajouter d'ici peu.

Encore bravo et merci.

pboireau

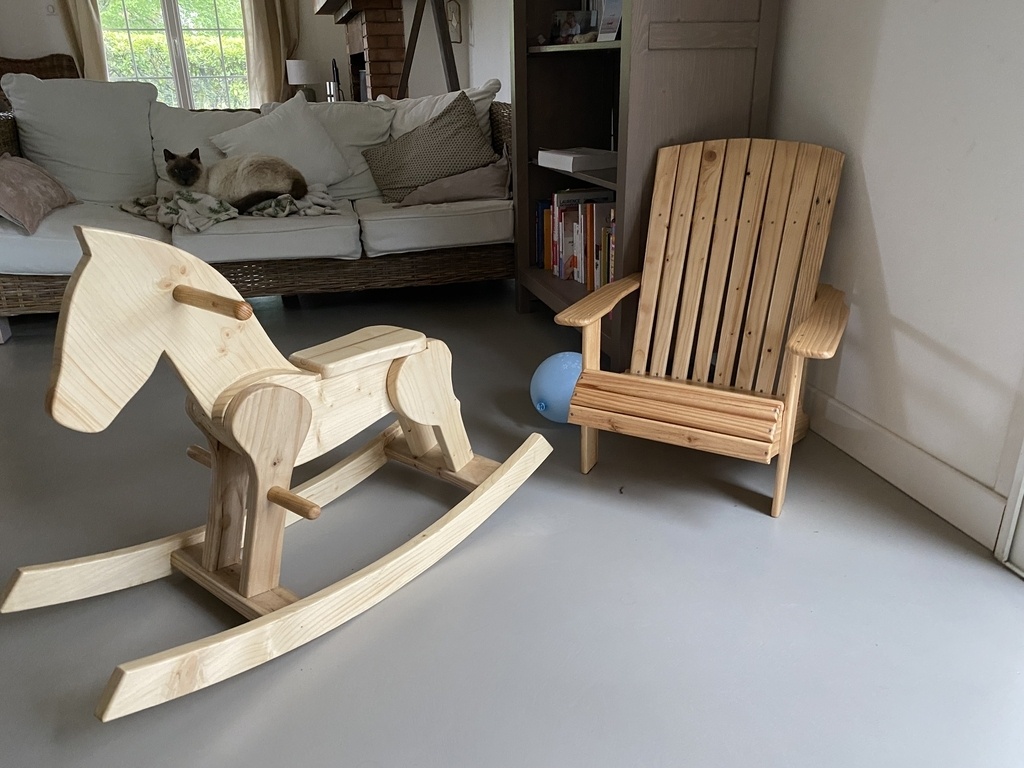

Mon fils est ravi!
réalisé dans 1 planche de coffrage de 4m
