Bonjour,
La domino c'est super pour usiner avec une ou plusieurs faces de références. Pour plusieurs projets je me suis retrouvé à vouloir usiner en milieu de panneau et ma surface de référence n'étais plus là...alors on tente de caler comme on peut , de tracer un autre trait en tenant compte de la distance entre la semelle et la fraise.... bref

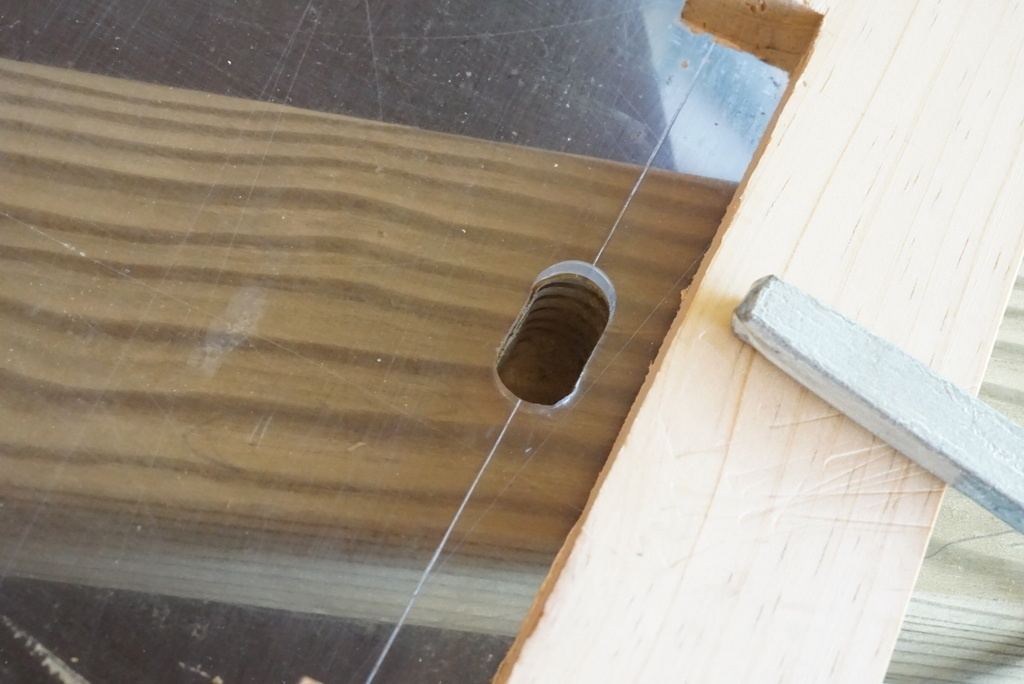

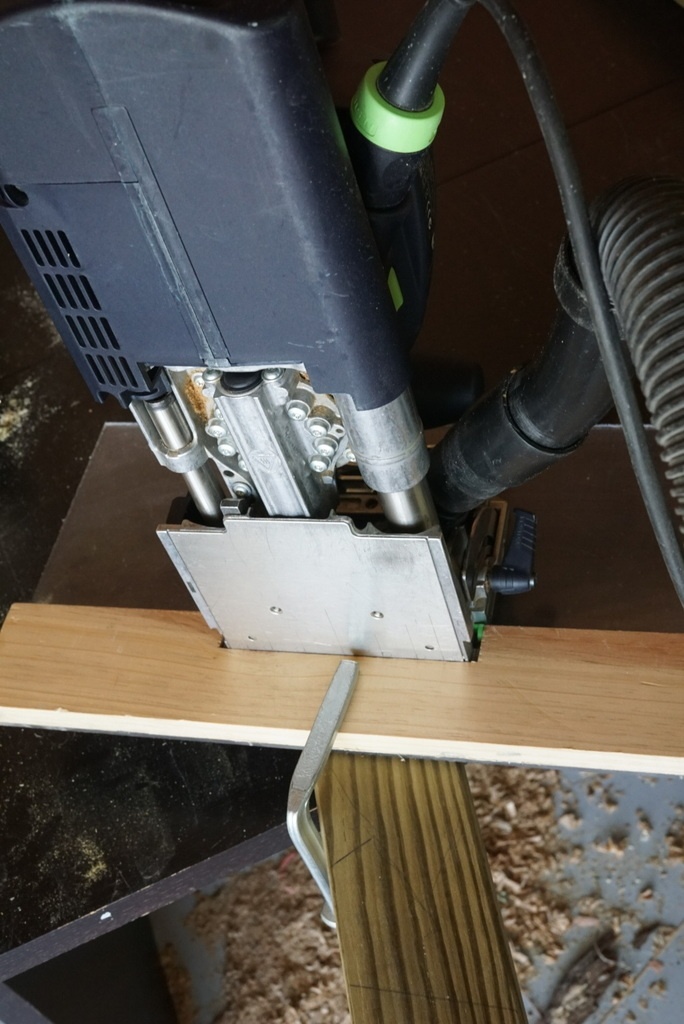

Voici un petit gabarit pour m'aider dans ces situations : un "sabot" en bois à la bonne dimension vient recevoir la domino, j'y colle un rectangle de verre synthétique de 4 mil. Sur une pièce martyre je fait descendre une fois la domino puis on peu marquer le milieu de la surface du verre synthétique avec un cutter => ça y est votre gabarit est fait!

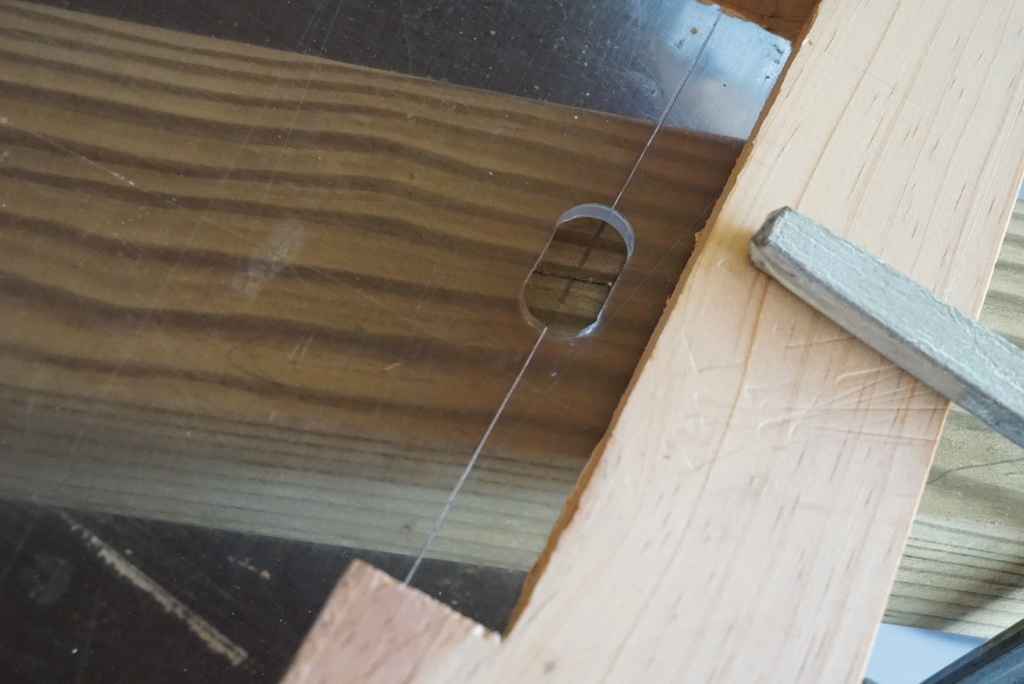

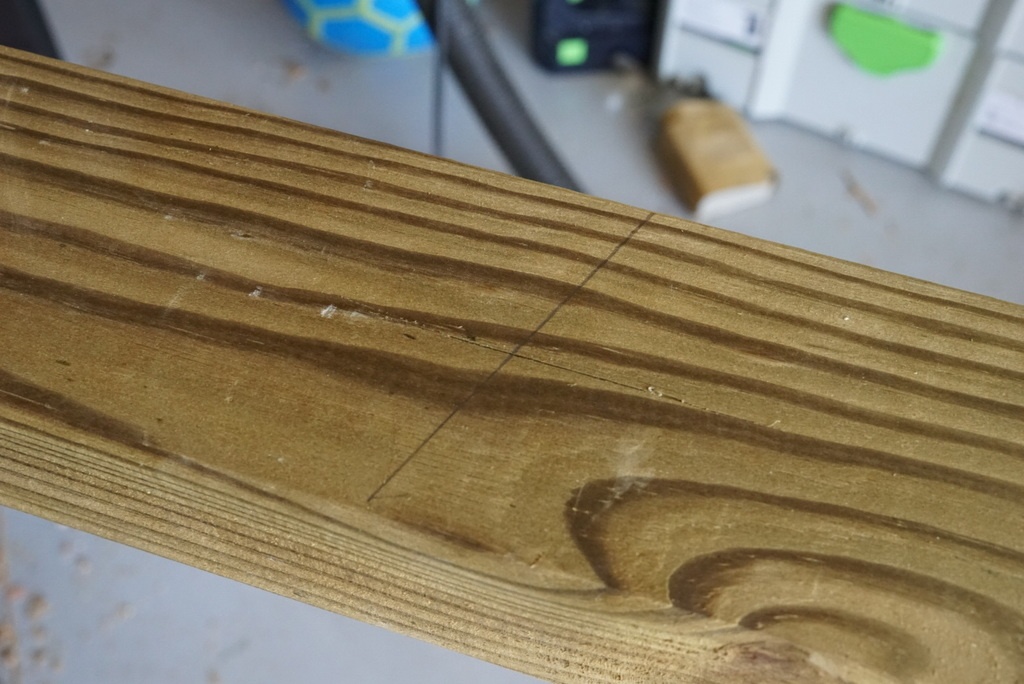

Apres il est aisé de positionner le gabarit transparent en le juxtaposant à un tracé en milieu de panneau, le solidariser avec un système de serre joint et y'a plus qu'a usiné précisément là ou on a fait le trait.
Je l'utilise à l'horizontal et la domino reste très stable.
Alors... et vous comment faites vous?
Adrien
Licence
Discussions
Je retiens ton idée.
Pour répondre à ta question, j'ai aussi essayé plusieurs solutions, mais la distance était toujours au tracé.
Là aussi mais, tu visualises bien la position de la mortaise.
Je ne pense pas que les 4mm que tu perds soient pénalisants, et cela doit faciliter le bridage.
Peut être qu'avec une encoche à la profondeur du trait du plexi, tu pourrais supprimer le plexi.
En tout cas merci pour le partage.
C'est pas bête !
Mais comment cales-tu la gabarit en latéral ? A l'oeil ?
zeloko à raison , même question ?? pour ma part , je tracerais à la pointe a tracer le plexiglas pour positionner en latéral par transparence !
moi je prends un bout de panneau, qui correspond a la distance entre là où tu veux positionner ta pièce par rapport à l'arrête de ton panneau à usiner. Je maintiens avec serres joints. ça permet d'être supe précis (ex: un montant intermédiaire avec deux traverses à usiner) et surtout d'équerre.
J'espère que j'ai réussi à être clair...
Thomas, si j'ai bien compris, je fais pareil.
Pour les panneau intermédiaires, en principe, j'essaye de les mortaiser avec un axe de mortaise à 10mm d'une face (domino réglée sur 20mm d'épaisseur, parce que dans ce cas, c'est pile la distance entre le sabot de la machine et l'axe de mortaise. (Je sais pas si je suis clair ... :) )
oui, "à l'oeil"... en effet je vais compléter la "mire" en traçant la verticale. Je ne saisi pas tellement comment vous faites pour usiner...zeloko, tu mets une cale à 10 mm bloquée avec des serres joint et tu t'appuies dessus pour usiner c'est ça ?
bodysoap, je mets une "cale" à 10 mm de mon axe d'usinage et je m'appuie dessus.
Et dans ce cas, pour l'alignement latérale, j'utilise la petite ligne gravée à l'arrière du sabot de la domino en l'alignant avec un repère écrit sur ma "cale".

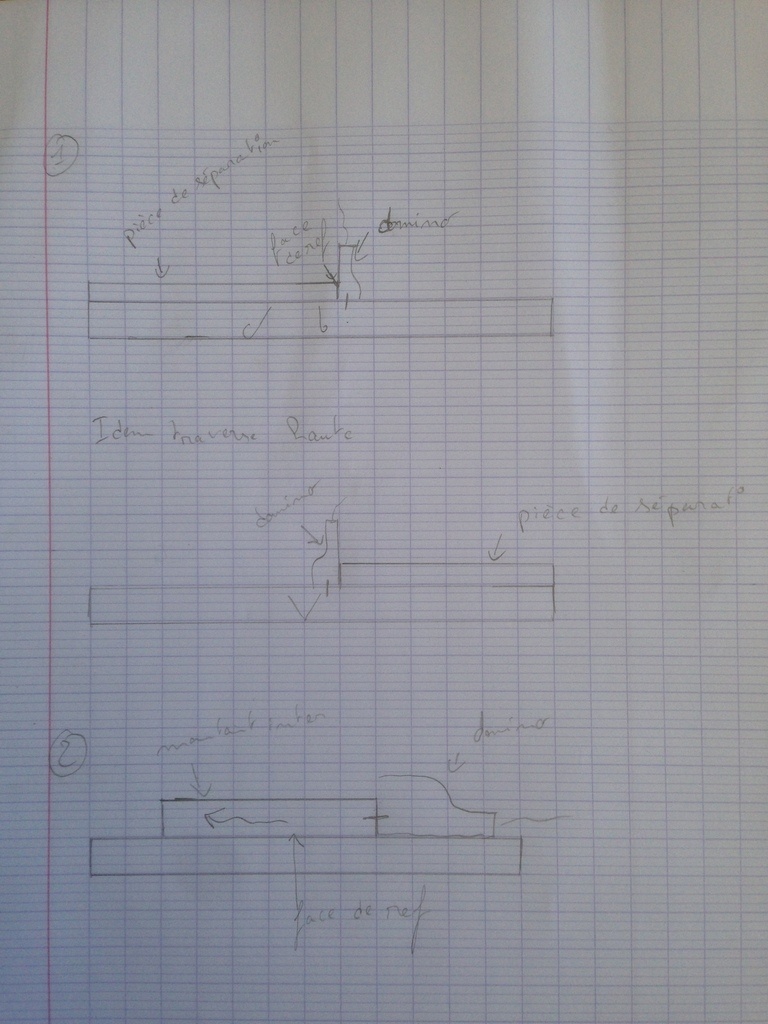

Un petit dessin je crois que ça simplifie la comm.
Que ce soit domino ou lamello, le dessin est valable pour des panneaux de 19 mm. Les mortaises seront axés sur le chant du montant inter. Si les panneaux sont plus épais, il suffit de positionner une cale entre le sabot de la machine et les faces de références pour axer la mortaise...
Bonne idée, trace le plexi en face inférieur tu annuleras le pb de parallaxe
En effet ça sera plus juste ! Merci pour l'explication en dessin c'est plus clair
Thomas, oui, c'est bien plus clair avec un dessin ;)
