AIRPOPCIE

Pour faire des tenons et mortaises un autre système.

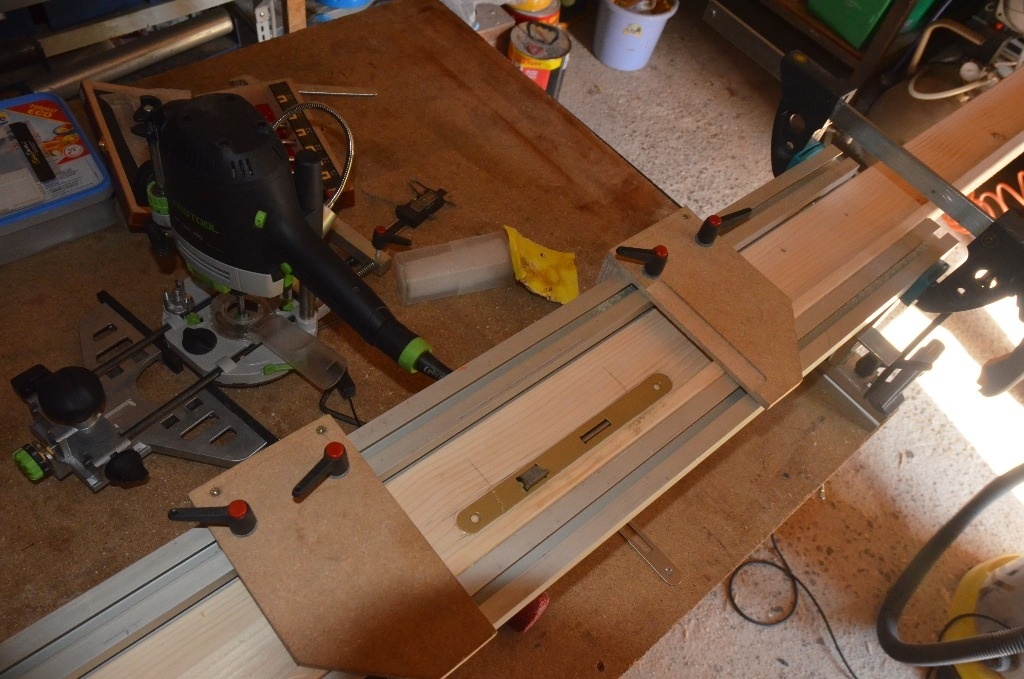

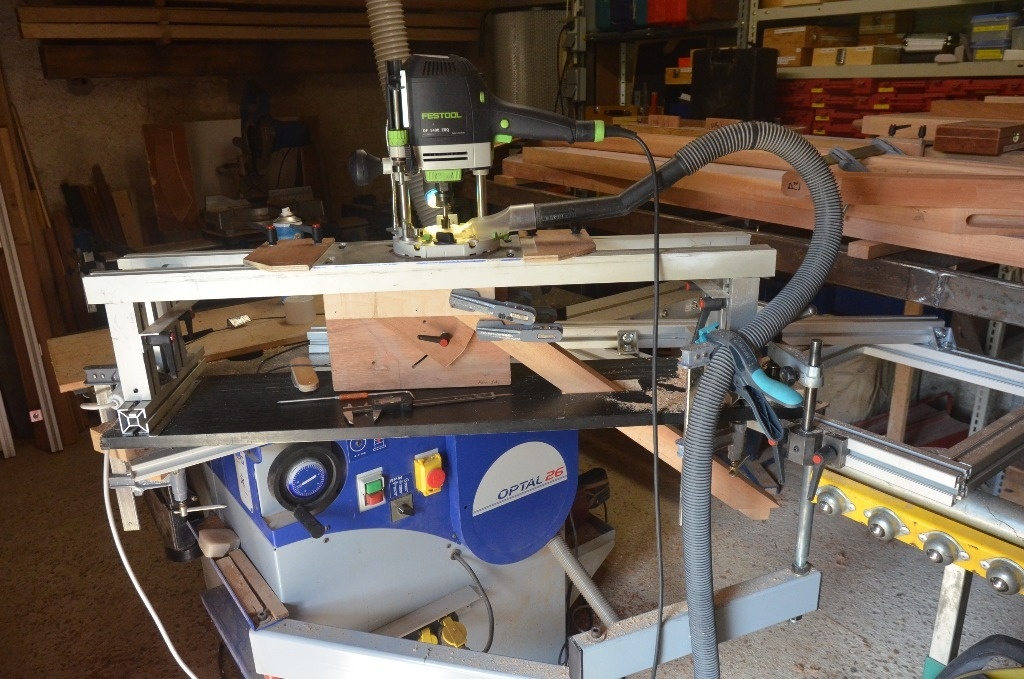

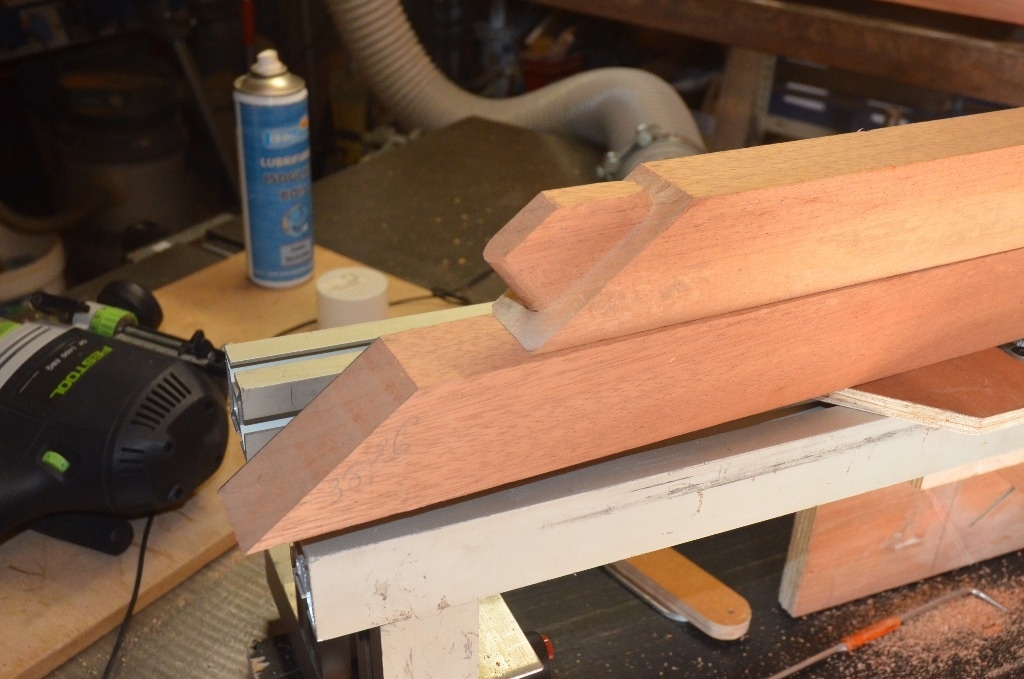

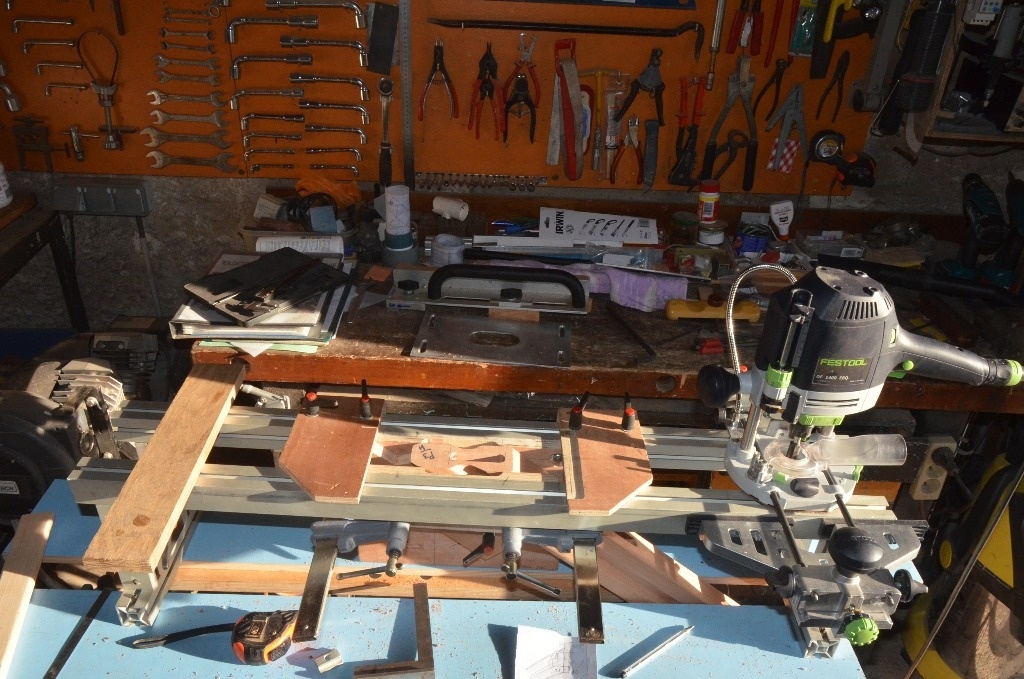

Ce montage est réalisé à partir de profilés en aluminium de 40*40. J'y ai réalisé une "virgule", qui me permet d'incliner au bonne angle. Soit je fais une mortaise en me délimitant avec les 2 équerres butées, soit je fais un tenon en montant une plaque alu réalisée pour obtenir le bon format avec une bague de copiage. (la plaque est sur l'établi). Ce montage peux servir également pour réaliser des mortaises sur les grosses pièces de bois (exemple une porte)

Mis à jour

Publications associées


Discussions

canawen
( Modifié )

intéressant, cela mériterait un plan et plus d'explications sur le principe de fonctionnement. Comment est réalisé la plaque d'alu?

AIRPOPCIE
( Modifié )

La plaque d'alu est réalisée avec la défonceuse. J'ai fais un outil qui me permet de décaler le centre du demi-cercle d'un demi diamètre. Puis je rejoins les 2 demi cercles et j'obtiens un trou dont la forme sert de guide à la bague.Je joins à mon article le plan de cet outil et celui de l'étude de la plaque.
Si cela intéresse je peux faire des photos de détails du montage et de la "virgule".

canawen
( Modifié )

merci pour les précisions, tous les détails sont intéressants

AIRPOPCIE
( Modifié )

j'ai créé un dossier dans les plans appelé "plaque pour tenon balustre"

ffred37
( Modifié )

Bonjour,
Es - tu satisfait de ta Lurem?
Fred

AIRPOPCIE
( Modifié )

Après avoir fait de modifs... OUI. J'ai abandonné la mortaiseuse... Je fais toutes mes mortaises avec mon montage et ma défonceuse.J'ai fais un nouveau cadre, refais la géométrie, des butées, des rallonges de butées... J'ai les photos.. quand tu veux.

jonathan
( Modifié )

Bonjour pourrai tu m envoyer plus de photo pour la realusation des tenon svp en prive

AIRPOPCIE
( Modifié )

bonsoir jonathan, je viens seulement de découvrir ton message....
Donne moi ton @ mail, et on discute en direct. J'ai quelques photos et si besoin je t'en referai.
