Toutenbois

Gabarit à tenon et mortaise

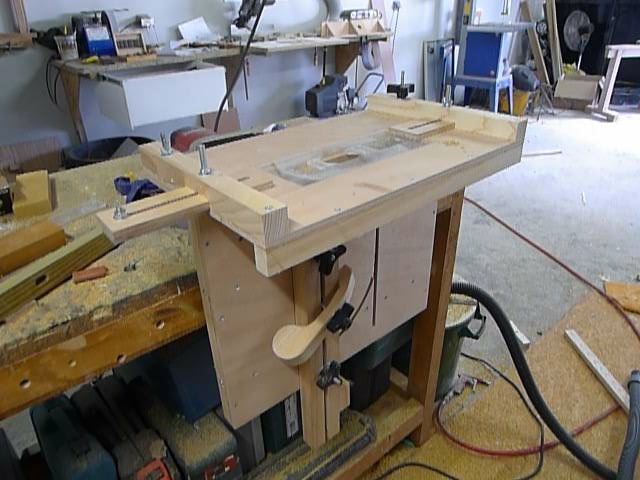

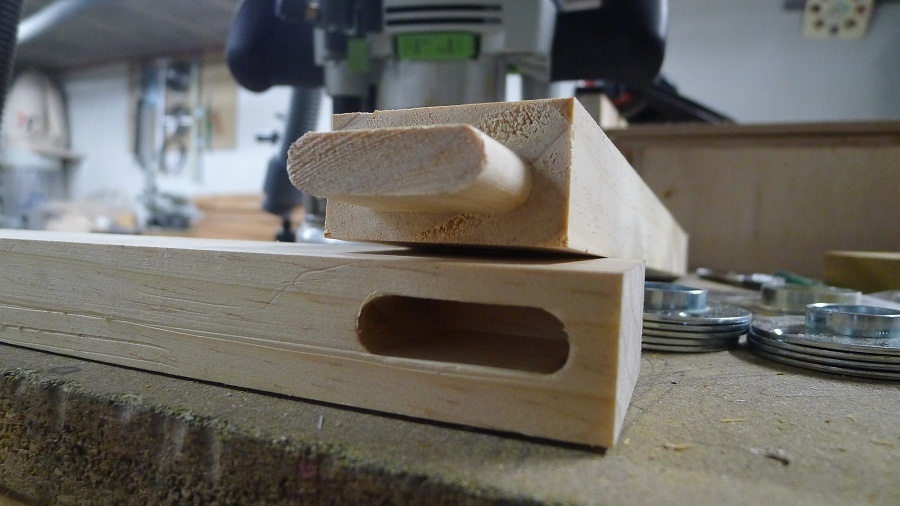

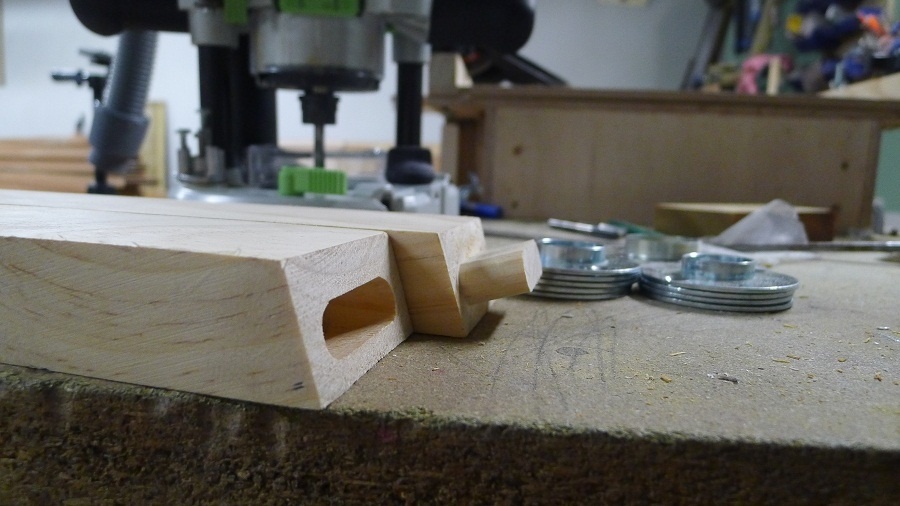

Le gabarit présenté ici permet de faire des tenons et des mortaises selon toutes sortes d'inclinaisons et de dimensions

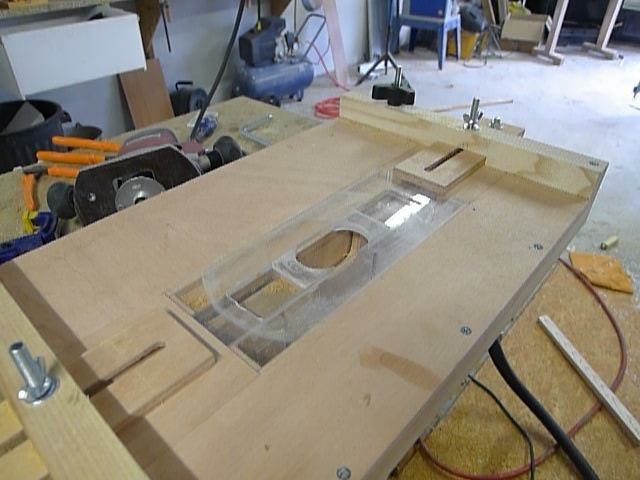

Le principe du fonctionnement est celui du fraisage d'inclusion : un seul gabarit pour usiner deux pièces de bois qui viennent s'emboîter. Il utilise donc des bagues à copier pour guider la défonceuse.
Plus d'info dans cette vidéo

Publications associées


Discussions

sbu
( Modifié )

tout juste exceptionnel!

Fustier
( Modifié )

Merci pour cette belle source d'idée

SebCreationsBois
( Modifié )

Comme déjà dit sur d'autre site.
Moi j'adore, je suis fan et je suis abonné.
Le partage de trucs et astuces comme ton gabarit c'est génial. Un partage en photos et en vidéos en plus, on ne peut pas demander mieux.
Merci Samuel

fabien81200
( Modifié )

je suis également émerveillé par tes réalisations. Ce gabarit, éh ben... va falloir que je songe à m'en faire un, tellement il paraît pratique...
En tout cas, continue, je suis fan !

fabien81200
( Modifié )

C'est en cours... presque fini. Juste à bien m'assurer de la bonne perpendicularité entre la table de dessus et la table inclinable lorsque celle-ci est position "0"... ce qui n'est pas tout à fait le cas encore. Merci pour les plans en tout cas!!

jac
( Modifié )

Je viens de découvrir votre réalisation et pour le profane que je suis , c'est tout simplement super. Sur copains des copeaux j'ai cru comprendre que vous acceptez de communiquer les croquis et côtes de votre réalisation. Est ce toujours d'actualité ?? Même si ce n'est pas possible, bravo pour votre réalisation et surtout pour le partage, c'est super.

Toutenbois
( Modifié )

Bonjour et merci pour les compliments.
Juste au dessus des commentaires il y a un liens vers le plan et le pas à pas

Samuel

jac
( Modifié )

Merci, heureusement que vous êtes là pour m'ouvrir les yeux. C'est vraiment au top niveau, dès que j'ai réalisé votre ouvrage je vous tiens au courant.

JeanClaudedeMenin
( Modifié )

Bonjour,

Je viens de visionner votre article, il m’intéresse beaucoup.
J'ai cependant un problème, je n'utilise ni windows ni mac, mais linux. le plan fourni est pour moi illisible, si vous pourriez mettre le plan même réduit en PDF, il n'y aurait aucun problème. Merci d'avance.

Toutenbois
( Modifié )

Bonjour, je n'ai hélas pas le temps de mettre des cotations, par contre il semble que sketchup puisse être installé son l'inux: le-libriste.fr...-linux-win-osx/

bricolodudimanche
( Modifié )

Bonjour, à tous.
Je suis un bricoleur du dimanche et je souhaiterais fabriquer mon établi type menuisier en bois.
Pour faire les tenons et mortaises, il faut que je fabrique le gabarit tenons et mortaises.
J'ai tenté de télécharger le plan, mais il ne veut pas s'ouvrir.
pourtant j'ai Windows 7.
Je souhaiterais a voir le plan avec les dimensions, afin de pouvoir me lancer dans la construction.
Merci à tous.
Et à bientôt

Toutenbois
( Modifié )

Il faut télécharger le logiciel sketchup gratuit

bricolodudimanche
( Modifié )

Bonsoir à tous.
merci, j'ai téléchargé le logiciel sketchup gratuit.
ça marche, j'ai pris mesuré toutes les dimensions.
c'est super.
Je confirme le logiciel fait les cotations
Il faut que j'étudie le plan, pour préparer la fabrication.
Et passer à la fabrication.
Merci, un très grand merci à tous.
A bientôt.
Après, il faut que je trouve un plan pour construire un établi type menuisier d'une longueur 1,70m.
Bonne soirée à tous.

bricolodudimanche
( Modifié )

Bonjour à tous,
Pour fabriquer le gabarit tenons et mortaises qu'elle est l'épaisseur du contreplaqué.
merci à tous et à bientôt.

Toutenbois
( Modifié )

j'ai utilisé du 10

bricolodudimanche
( Modifié )

Merci,
J'ai regardé plusieurs fois la vidéo sur l'utilisation du gabarit,je vois que le plexiglas est très épais.
Je souhaiterais savoir qu'elle épaisseur doit faire le plexiglas.
J'en profite pour remercier l'inventeur et la personne qui met à disposition le plan.
J'en profite également pour remercier toutes les abonnés du cite.
Salut à tous

JG70

4 mm le plexi
