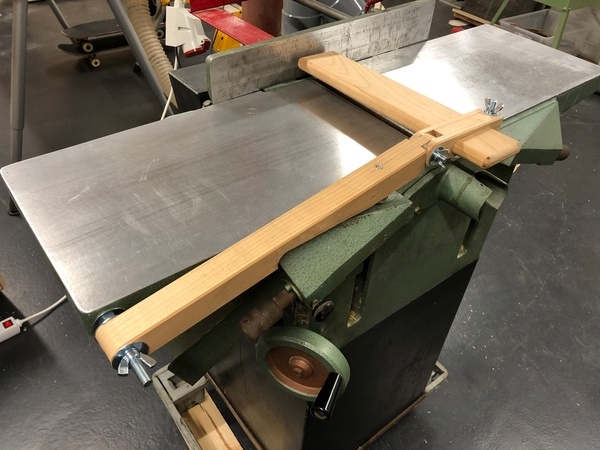

Pont protecteur pour dégauchisseuse


J’ai récemment fait l’acquisition d’une raboteuse-dégauchisseuse Lurem C260 Junior de 1978.

Cette vieille mémère était équipée d’un pont protecteur métallique « fait maison » mais difficile à régler et peu sécurisant. 😟

J’ai donc décidé de fabriquer un pont protecteur en bois avec des chutes de merisier.

J’ai utilisé le trou de l’ancien pont protecteur pour attacher le bras principal a la table de sortie.
Ce bras est équipé d’une vis de réglage pour la hauteur.
Une charnière/rotule relie le bras à l’attache du pont protecteur.
Le pont peut coulisser dans l’attache et être serré par une vis papillon.

Ce dispositif fait maison a été testé et approuvé !
Mes doigts en sont très heureux ! 😊
Réalisation rapide et pas chère !

Publications associées


Discussions

Keskispass  a publié la création "Pont protecteur pour dégauchisseuse".
il y a 4 ans
Vic66
( Modifié )

Bien vu ! Je voulais faire la même chose pour le mien, mais finalement j'ai fait une protection quart de lune qui se déplace sur un axe au passage de la pièce de bois et revient à sa position initiale avec un ressort Ici. Encore bravo !

francoisB30

c'est très bien de le faire et surtout n'oubliez jamais que les doit ça ne repousse pas

NicoK

Bonjour,
Super réalisation ! Petite question vous avez utilisé quoi comme section ?
Merci d'avance

myke60

bonjour,
bien joué, belle réalisation

JackyBois

A la fois simple et ingénieux : bravo !
