Marc Janod

"triptyque" ;-) bureau/support/tiroir

Cette création contient 2 retours d'expérience.

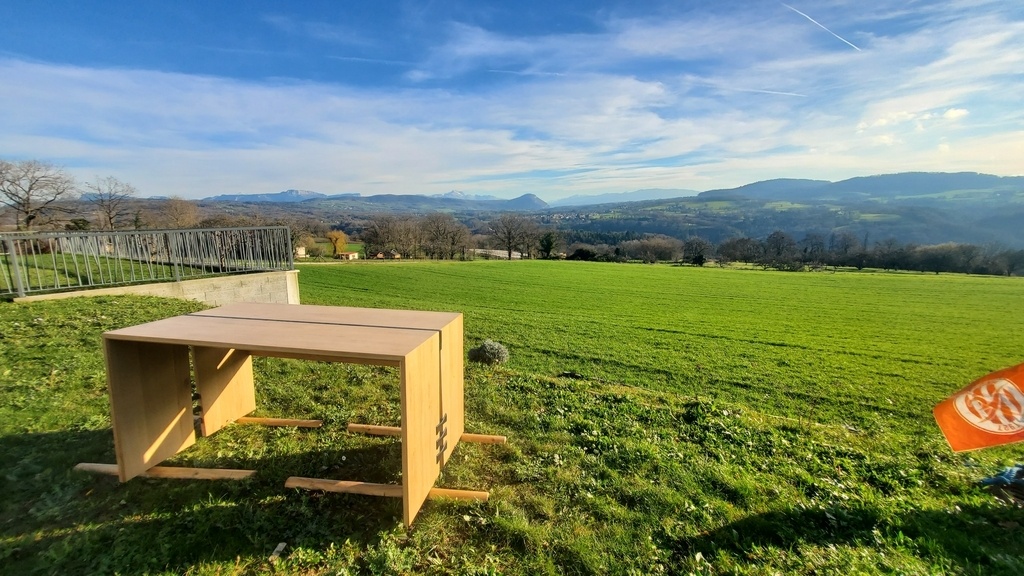

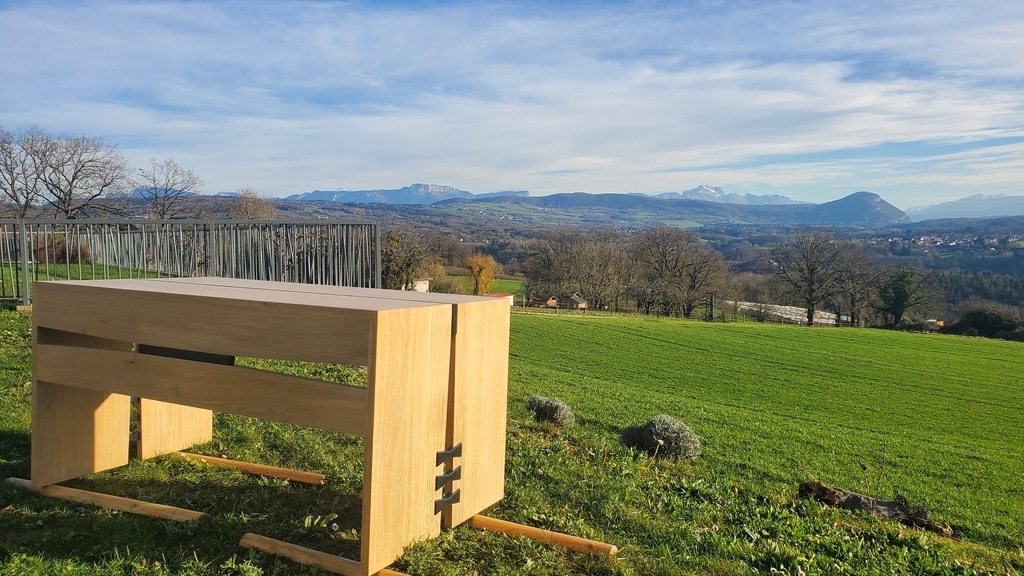

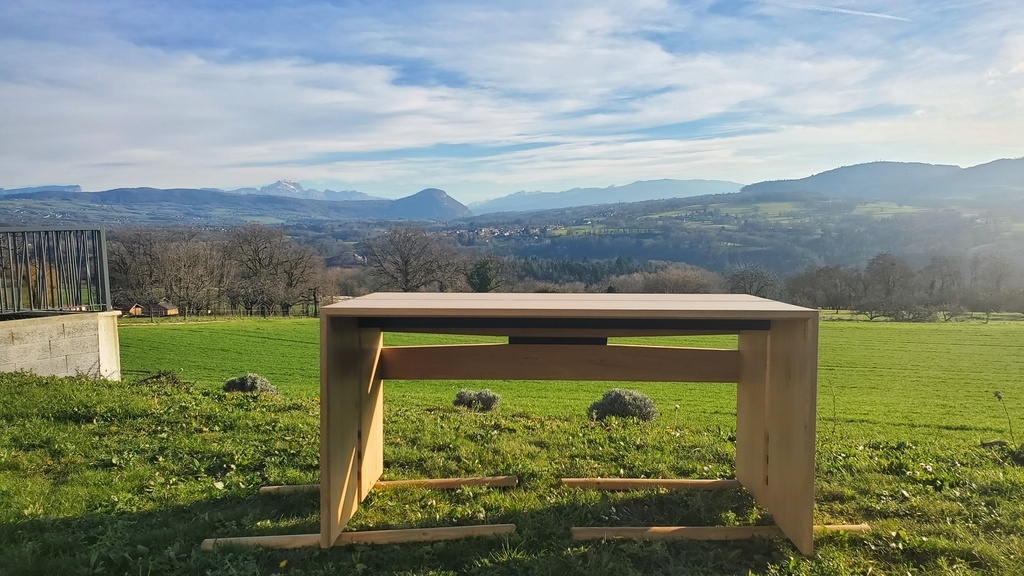

et voila !
enfin le résultat d'un projet sympa sans prétention, mais qui me fait un peu progresser
Merci David Marmilloud pour son aide précieuse et l'accès à son atelier 🤩

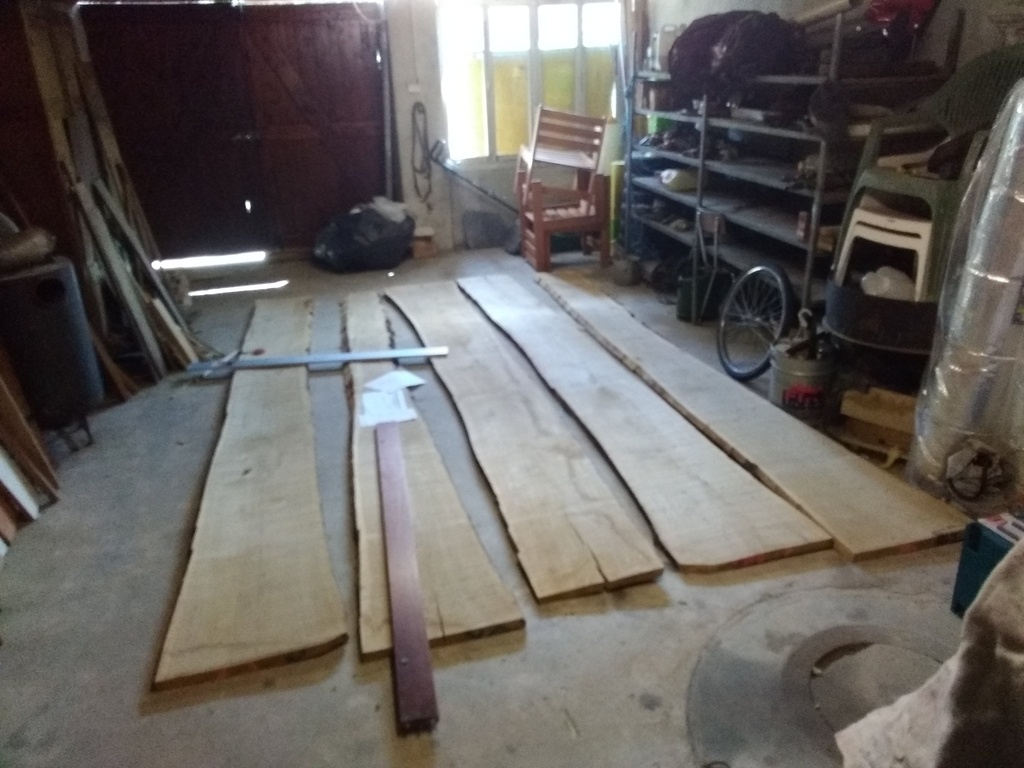

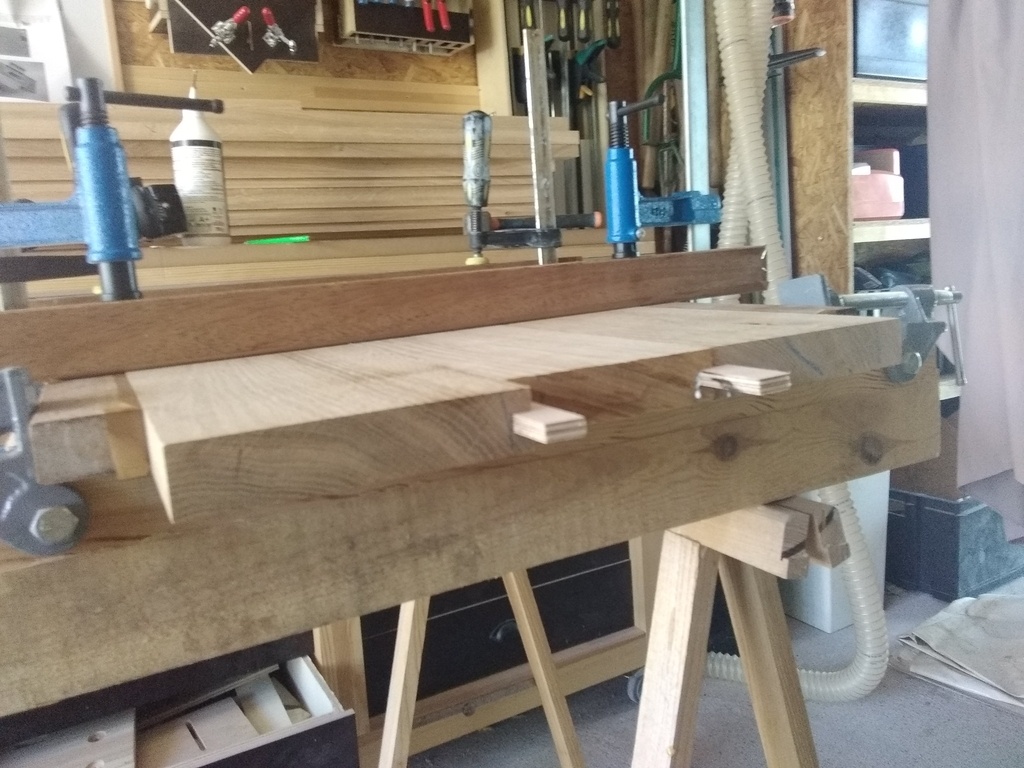

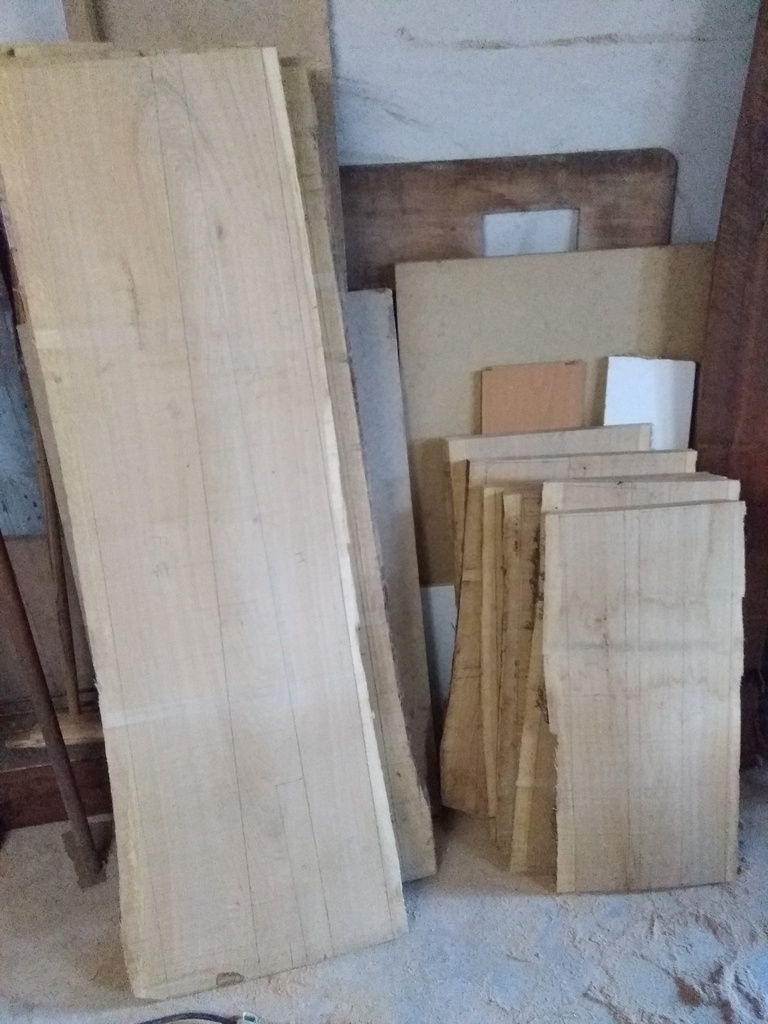

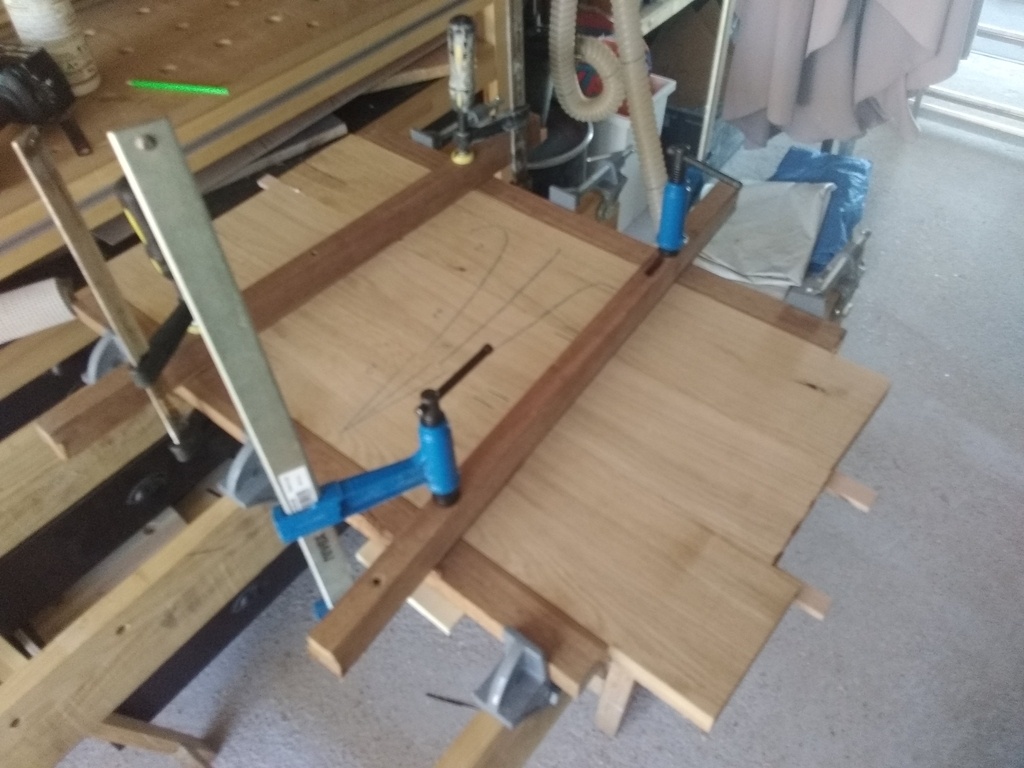

1- Débit - corroyage - panneaux

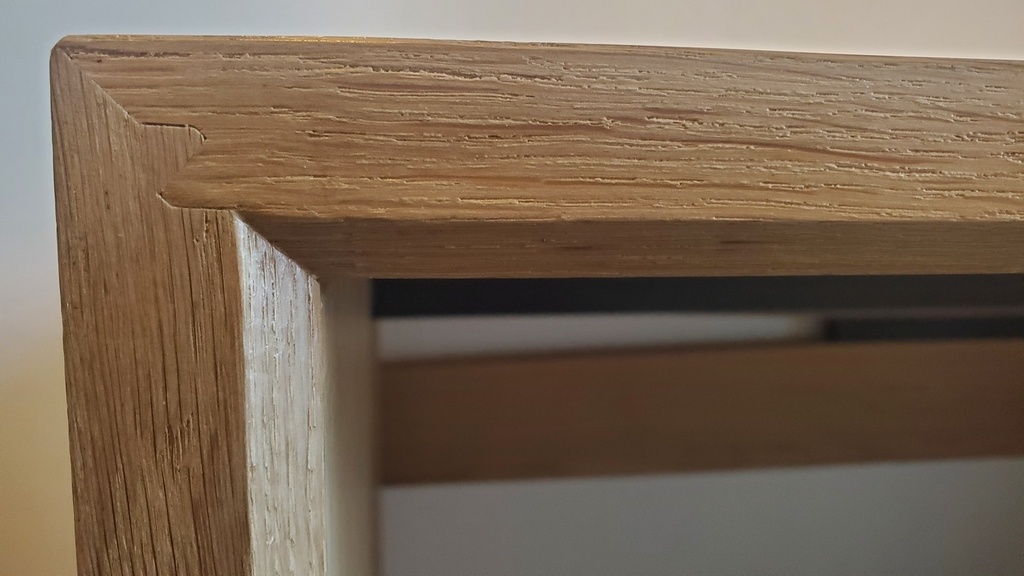

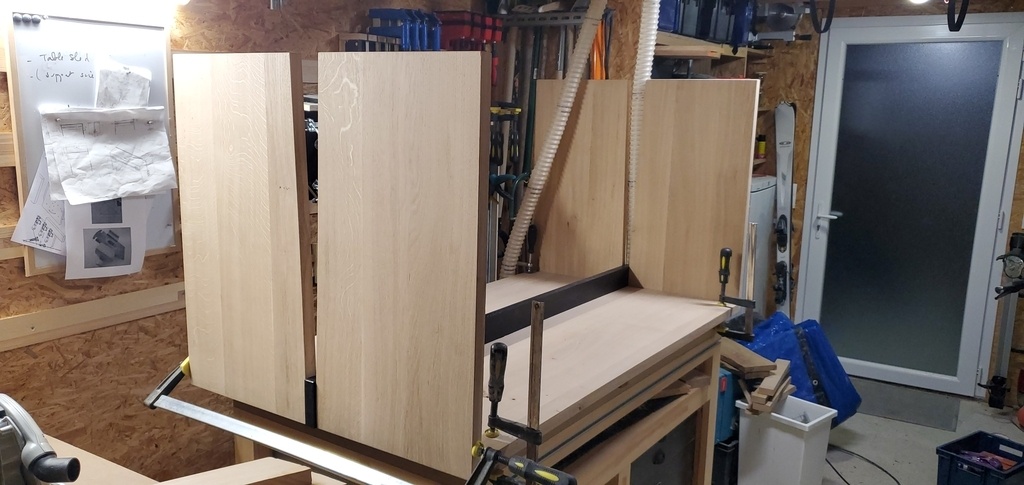

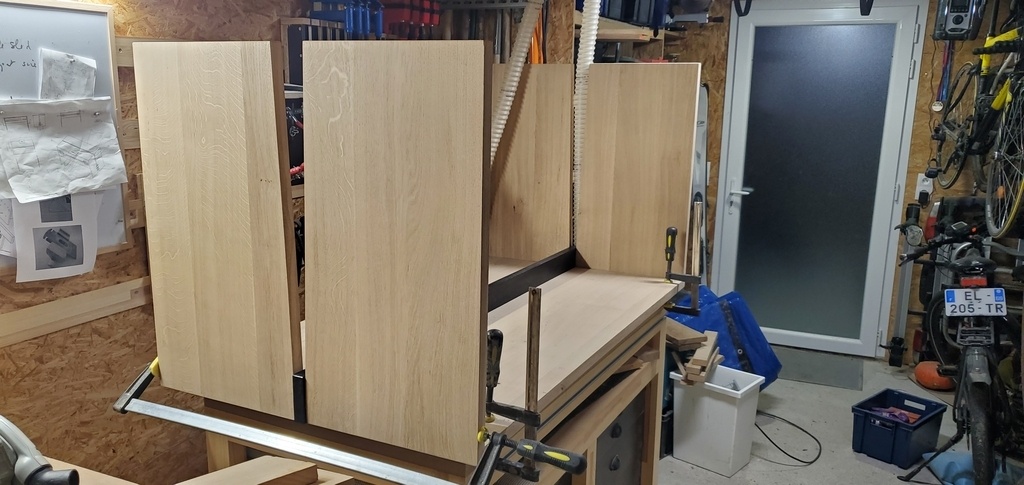

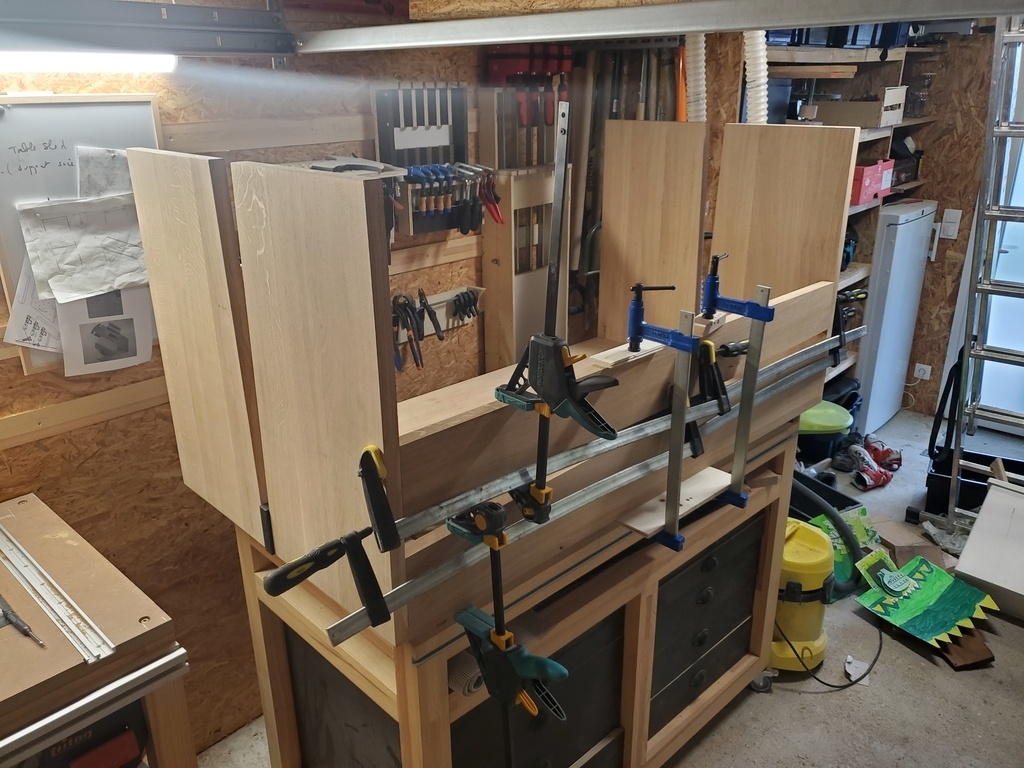

2- Embrèvement d'onglet et assemblage

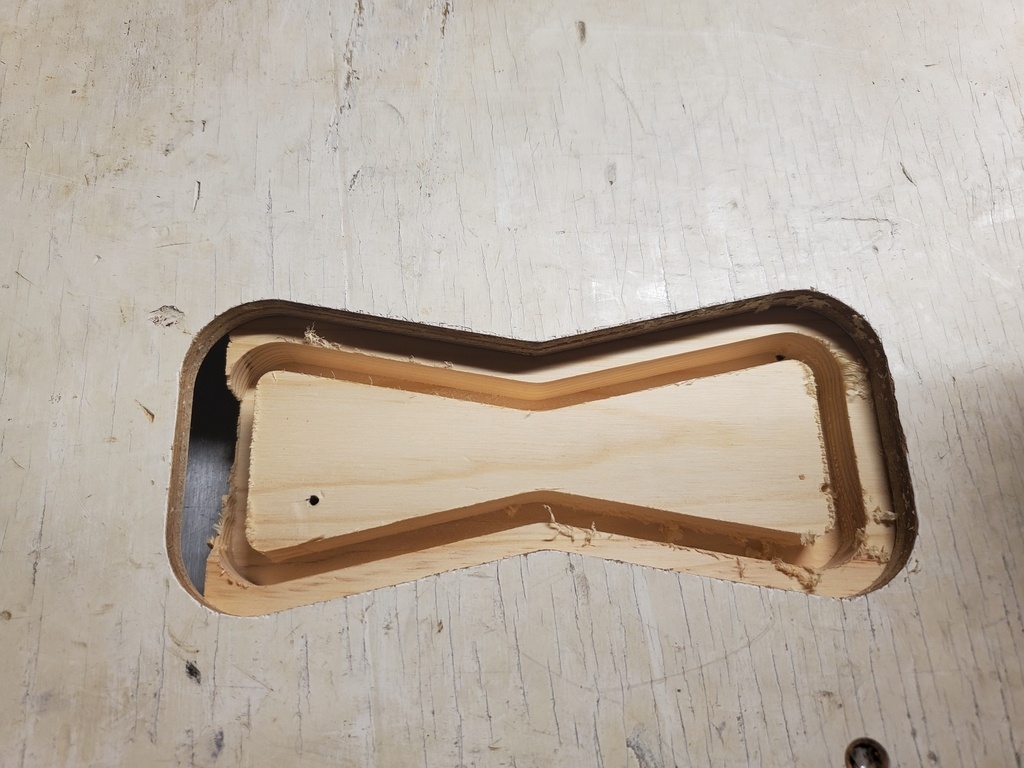

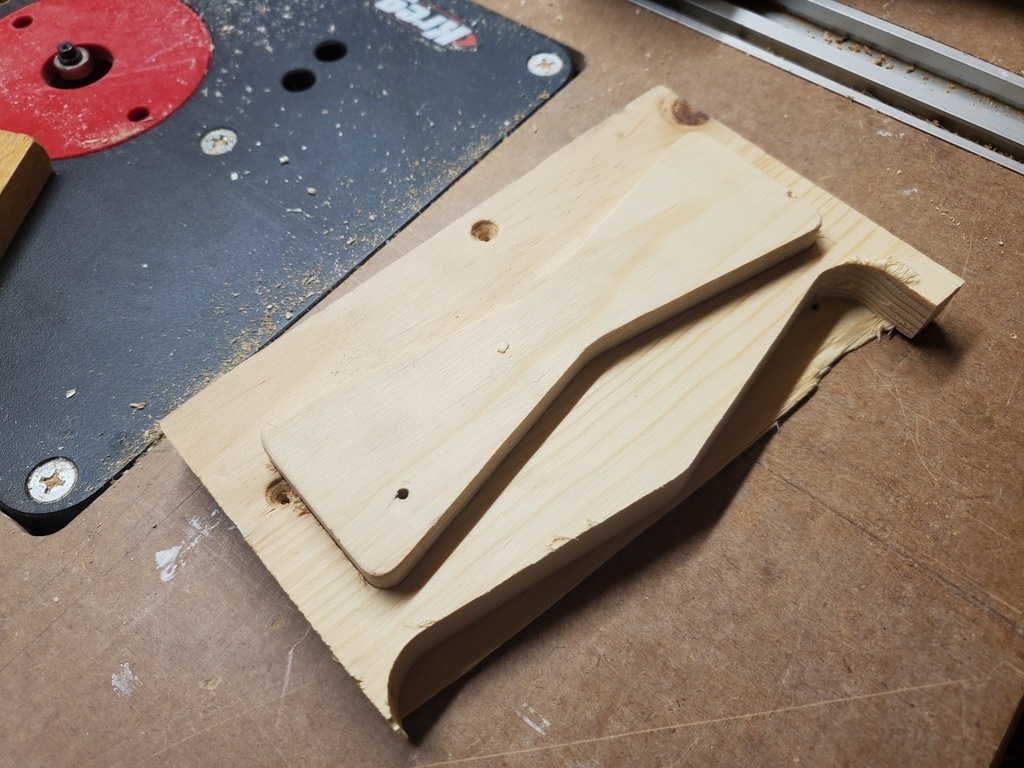

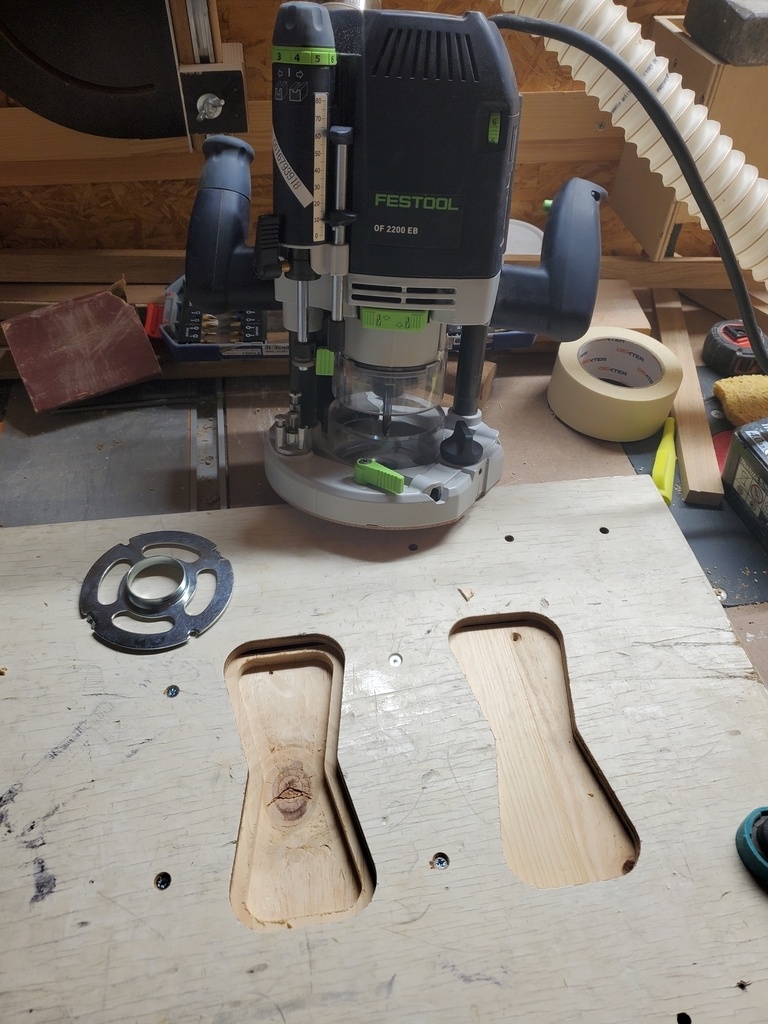

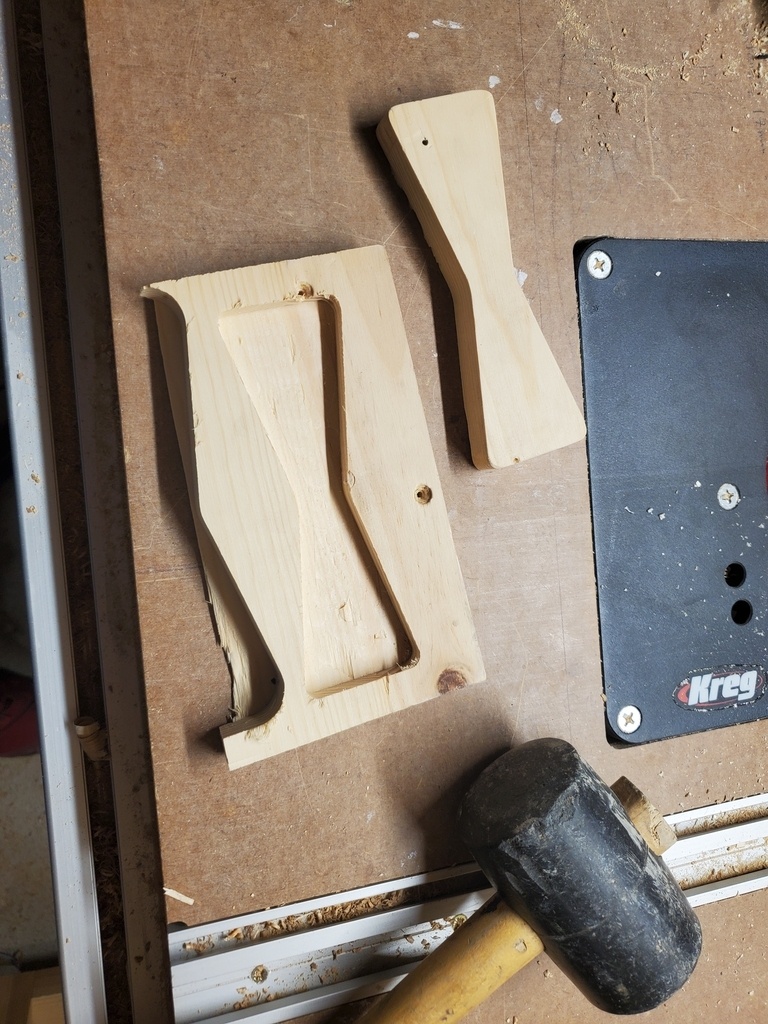

3- fraisage d'inclusion : essais concluants

3 - suite :

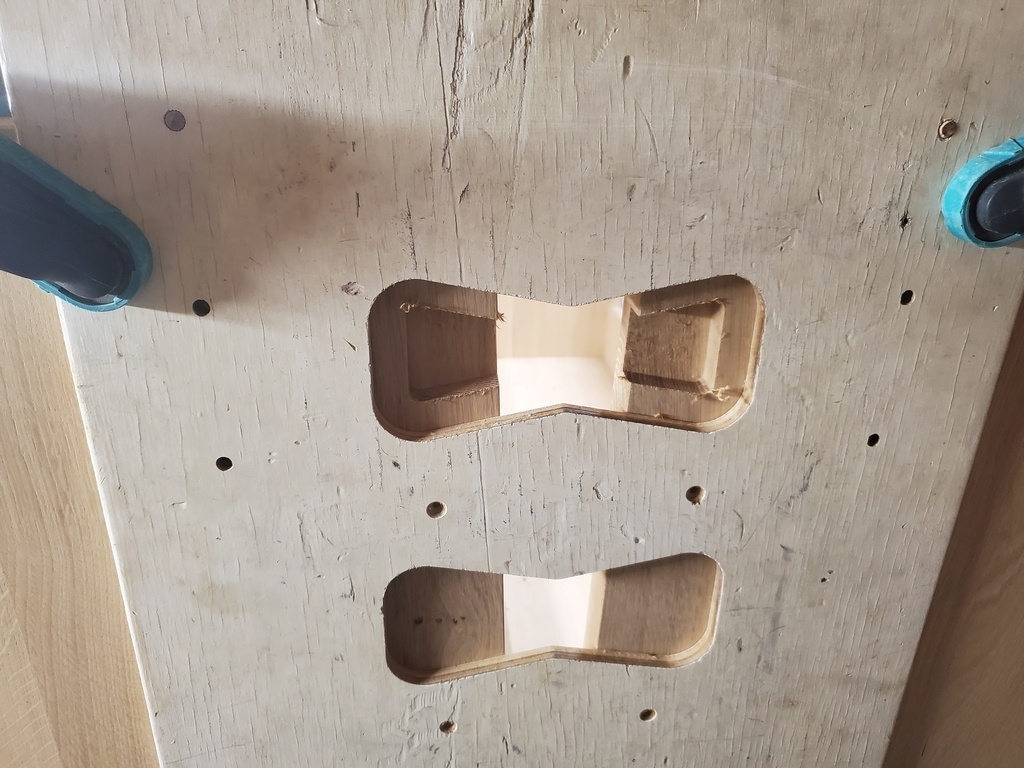

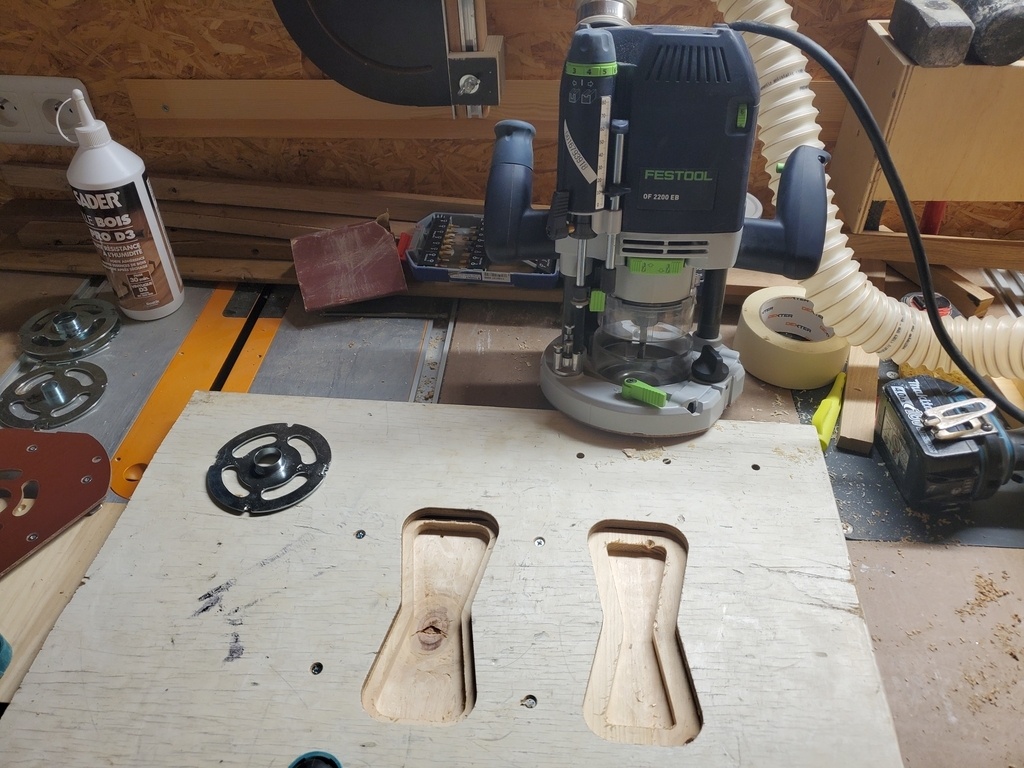

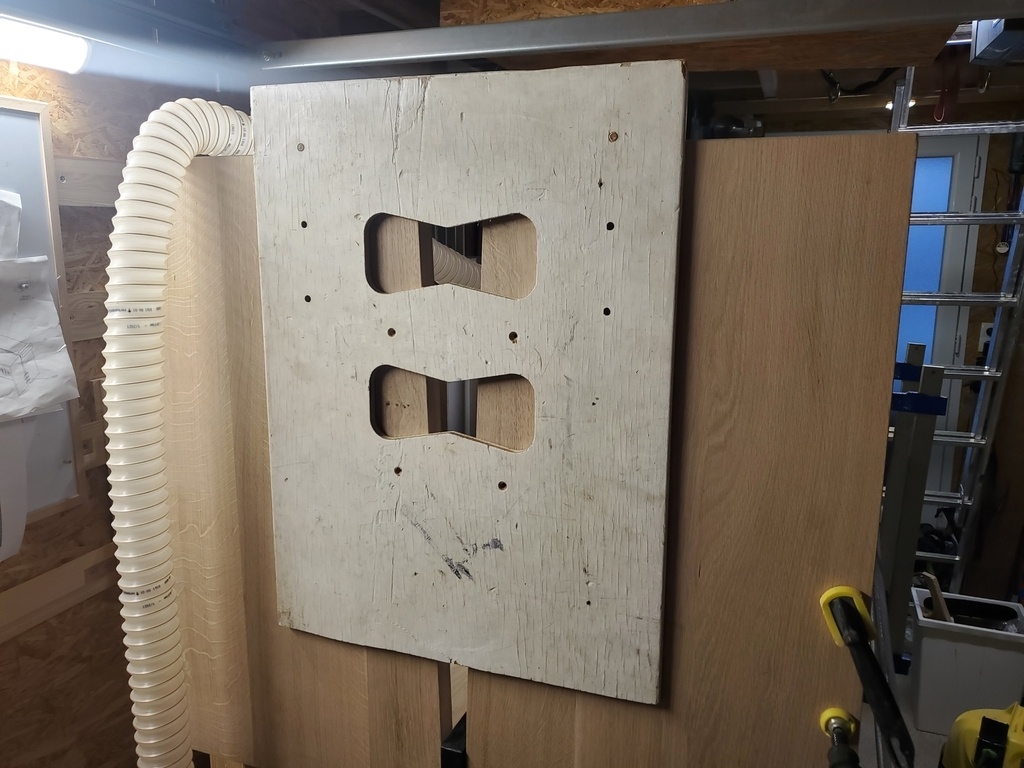

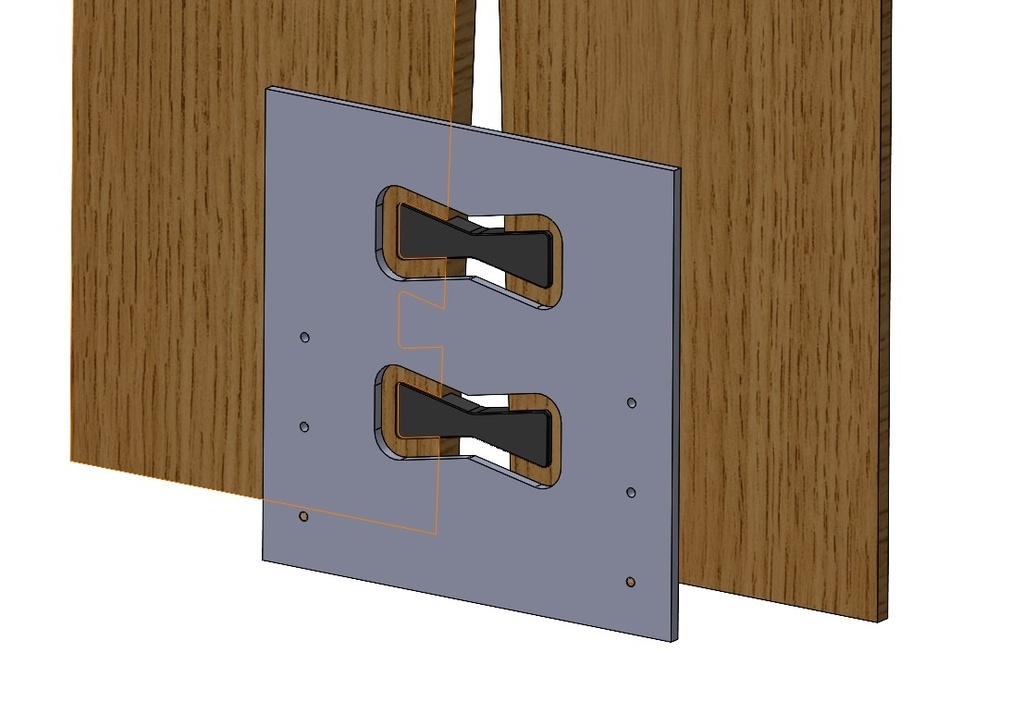

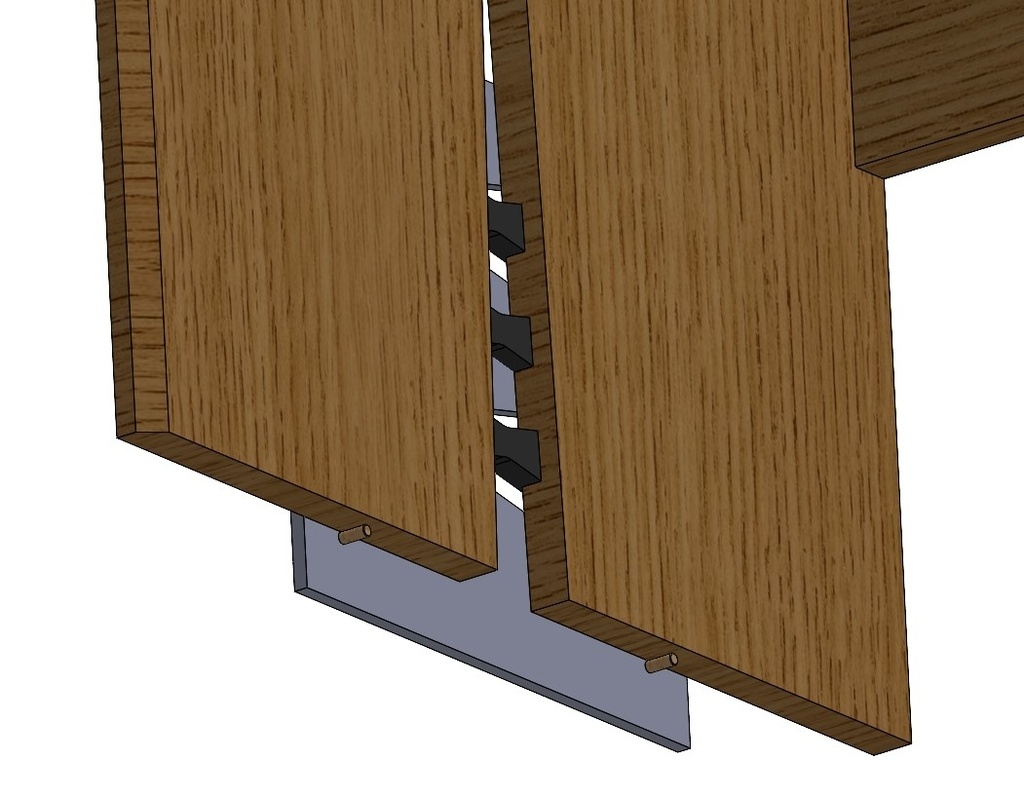

Usinage d'un gabarit sur CNC pour une mise en position précise avant fraisage d'inclusion (2 tourillons pour être bien parallèle aux pieds).

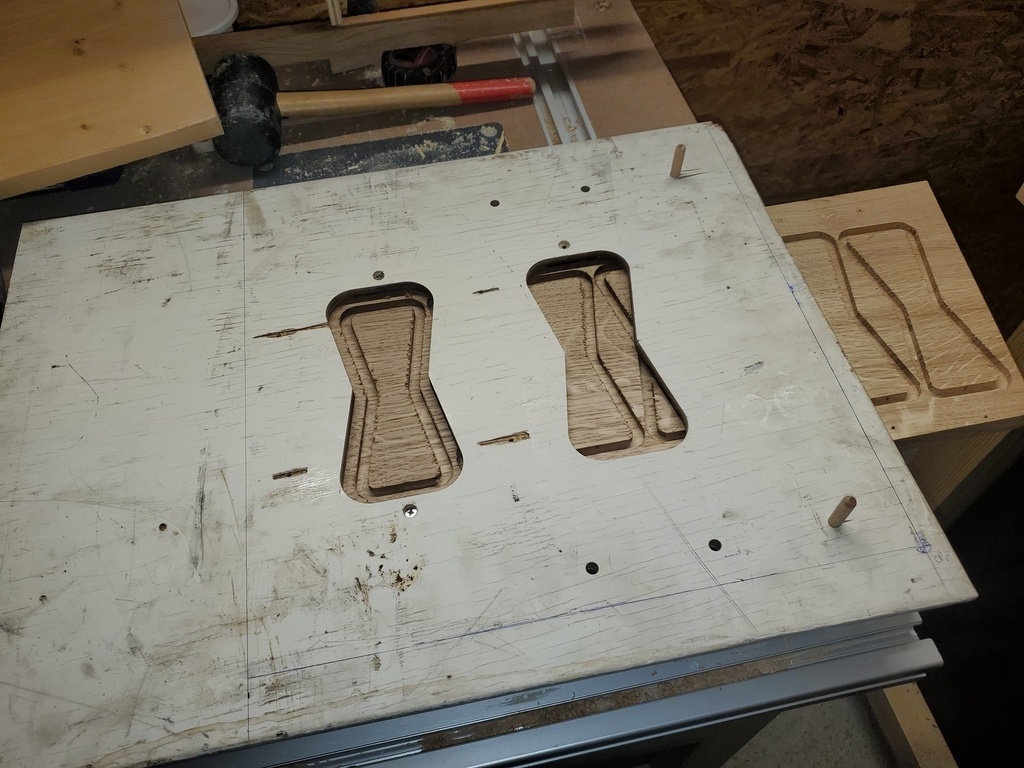

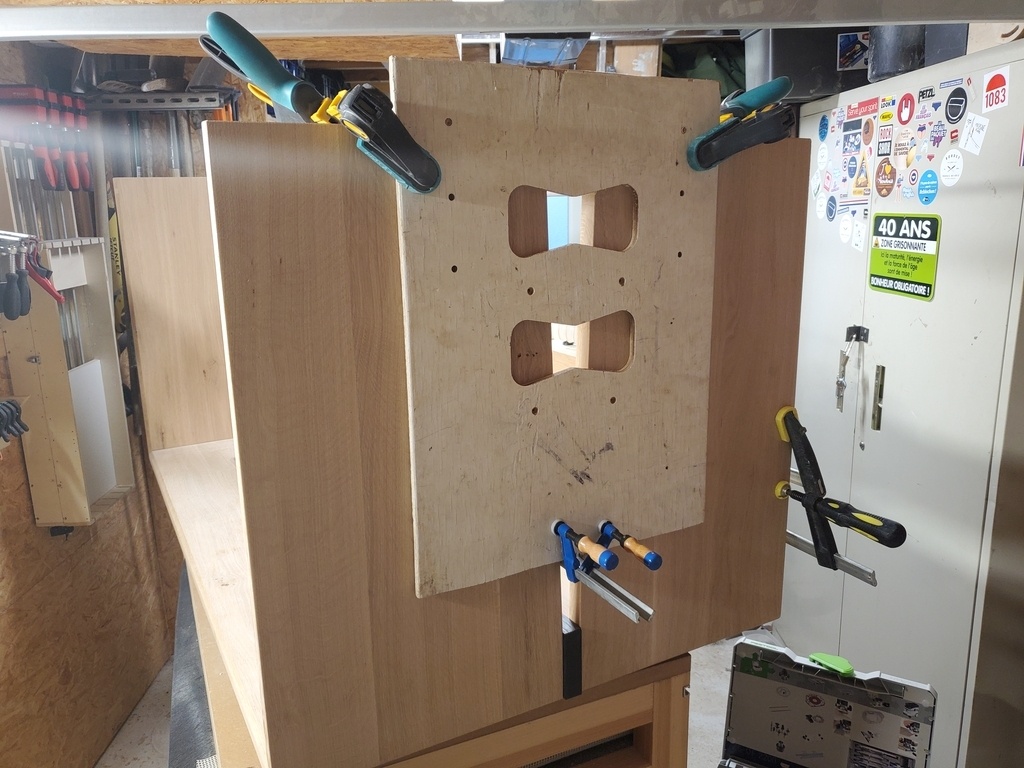

le même gabarit pour fraisage femelle & mâle :

Divers :
pour la teinte, j'avais essayé l'ébonisation avec du vinaigre oxydé : ça marche pas mal mais ça faisait trop violet, donc je suis parti avec une teinte noire chimique, renforcé au fondur avant vitrificateur "frères nordin"

Il reste 2-3 détails (par rapport au plan) mais j'attends de voir à l'usage où il est opportun de mettre le passe câble !

j'ai finalement décidé de ne pas insérer les "nœuds papillons" à l'arrière : ça faisait trop chargé.

j'ai aussi décidé de faire dépasser la traverse centrale noire, car j'avais foiré l'embrèvement d'onglet et il y avait 3 mm d'écart de longueur entre l'avant et l'arrière : avec la traverse qui dépasse, ni vu ni connu ...😉

bilan : ça prend du temps (fin aout à fin décembre ...) mais ça a la qualité du défaut : mais à coup de 1h ou 2h par semaine seulement (entre septembre et décembre), ça a l'avantage de structurer la semaine de boulot où on se garde ce petit moment de détente 👍

Mis à jour

2 retours d'expérience

Marc Janod
( Modifié )
Support d'ordinateur

mon besoin : utiliser le PC portable sans qu'il prenne de la place et que ça soit pratique à éteindre / allumer.

les moyens : recup' de planche en chêne de l'ancien bureau

comment : pour la bande noire teinté j'ai cette fois ci fait une rainure puis collé la fine planche teintée.
puis j'ai testé la technique du folding avec une fraise trop petite donc finit au rabot
enfin assemblage et collage avec des lamellos

Le bois était abîmé (fissures) : j'en ai profité pour solidifier avec un faux tenon (utilisation de mon montage d'usinage) et aussi nouveau test de fraisage d'inclusion pour mettre des "clés"

puis récup' de mélaminé chêne avec un placage noir récupéré de la salle de bain 😉 qui rappelle le bois noir.
des coulisses (je regrette un peu l'esthétique métallique visible ...)

et donc AVANT / APRES

Marc Janod
( Modifié )
Et voilà les tiroirs

Il aura fallu du temps pour trouver l'idée (surtout des façades de tiroir): le design c'est un métier et vraiment pas le mien : c'est laborieux...

Le cdc était d'avoir des rangements spacieux pour 2x A4 a l'intérieur et que le tiroir passe dessous le bureau pour gagner de la place si besoin

Pour la fabrication j'ai démonté l'ancien bureau pour récupérer les panneaux de chêne et fait les coupes d'onglet avec un grosse fraise à chanfreiner avec roulement pour suivre un modèle aux dimensions fixés dessus.

Tiroirs avec système coulisses invisibles.

Façade : travail mixte entre défonçage inclusion et reprise aux outils à main : encore une fois, on se rend compte du savoir faire de ceux dont c'est le métier 😅

Pour la bande noire j'ai opté pour l'insertion d'une bande de CP teintée en noire dans un rainure défoncée avec le gabarit rainure parfaite de Toutenbois

Voilà, ça fait un ensemble du même style, fonctionnel et utilisé au quotidien


Discussions

Marc Janod  a publié la création ""triptyque" ;-) bureau/support/tiroir".
il y a 1 an
sylvainlefrancomtois
( Modifié )

charlotte ! 😉

Marc Janod

Merci !
Même si je crois pas avoir vraiment compris la référence au prénom 😅

fab83

Marc Janod il faisait référence a Charlotte perriand rapport à ton titre 😉
En tout cas beau résultat par tranche de 1 a 2h par semaine il doit falloir bien penser chaque sessions pour avancer
L'avantage c'est que l'on a la semaine pour penser à la prochaine 😁

Marc Janod

fab83 aïe ! 😬
J'ai encore bcp de choses à apprendre !
Merci en tout cas

sylvainlefrancomtois

Marc Janod pour commencer a appendre ! 😉

Marc Janod
ourea
( Modifié )

Très chouette !

Marc Janod

Merci ! Un peu grâce à toi, également 👍

barbouze
( Modifié )

le bureau est superbe, la vue depuis le bureau est encore plus belle😉

Marc Janod

Merci beaucoup !
Le bureau regarde les Alpes en espérant que le chêne poussé par là 😁

David Marmilloud
( Modifié )

Bravo Marc, ça fait plaisir de voir le projet aboutit.
Le prochain aura lieu dans mon nouvel atelier (en cours d'aménagement)

Marc Janod

Merci !
et avec grand plaisir !

ElCam
( Modifié )

Bonjour,

J'aime beaucoup l'inclusion des papillons. Pourrais-tu me dire si tu as utilisé un plan ou une technique particulière ?

Très beau travail, très inspirant.

Marc Janod
( Modifié )

bonjour, et merci!

j'ai utilisé le fraisage d'inclusion.
avec bague de copiage de B1=Ø40 et fraise de F1=Ø8mm puis bague de copiage de B2=Ø24 et fraise de F2=Ø8mm
B1-F1=B2+F2
et avec le même gabarit on peut fraiser le contenant et le contenu.
il faut bien positionner le tout.

détail expliqué dans le plan

tu peux jeter un coup d'oeil au plan
