OpenCutList 1.2.0 : Mémorisation des numéros de pièces

OpenCutList 1.2.0 : Mémorisation des numéros de pièces +

Bonjour à tous,

Mise à jour 1.2.0

Au programme :

  • Vous pouvez mémoriser les numéros de pièces (A, B, C ...) dans la fiche de débit
  • Vous pouvez configurer le caractère séparateur et l'encodage de l'export en CSV des fiches de débit
  • Vous pouvez enregistrer les valeurs par défaut des options de débit des types de matières (Bois massif, panneau)

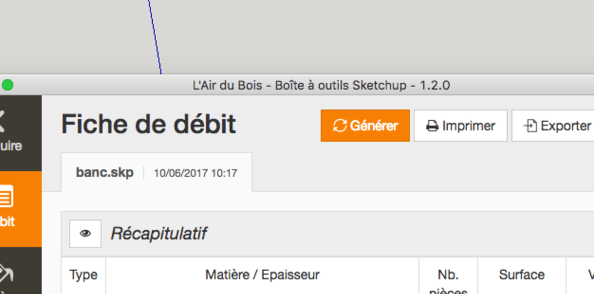

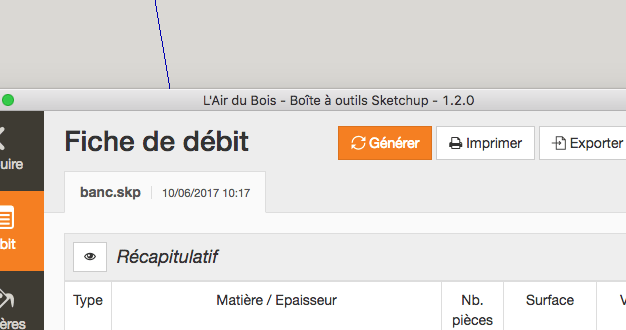

  • Horodatage des fiches de débit.

Remerciement à Martin Müller pour les traductions des nouveautés !

Attention : N'oubliez pas de relancer Sketchup après avoir réinstallé le plugin !


Télécharger le plugin sur l'Extension Warehouse

ou Télécharger le plugin sur GitHub


Mémorisation des numéros de pièces

Le module Fiche de débit du plugin offre la possibilité de numéroter les pièces (soit avec des lettres, soit avec des chiffres). Cette numérotation est automatique et donc peut dépendre des options de génération de la fiche de débit.
En effet, suivant le tri sélectionné, les pièces n'auront pas le même numéro.
Dans la plupart de cas, ceci n'est pas un problème.

A l'usage, je me suis rendu compte qu'il pouvait être intéressant de Mémoriser ses numéro pour pouvoir ensuite modifier la liste ou l'ordre de la liste des pièces.
Par exemple, il est intéressant pour le débit de trier les pièces par ordre de longueur décroissante, alors que pour les usinage suivant, un tri alphabétique sur les noms de pièces peut permettre un regroupement par partie du projet.

Comment ça marche ?

Dans un premier temps, vous devez générer une première fois votre fiche de débit. De là, vous pouvez Mémoriser les numéros de pièces soit pour toute la fiche, soit pour un groupe (ensemble de pièce de la même matière et épaisseur).

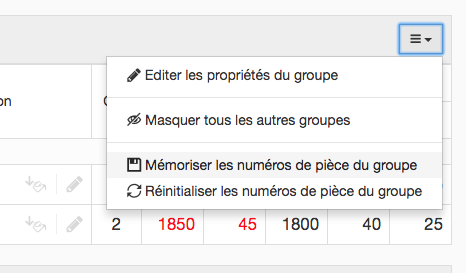

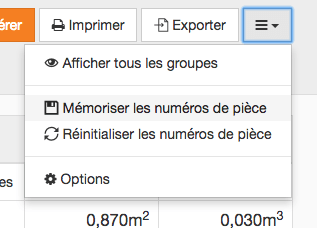

Pour ce faire, ouvrez les menus contextuels en haut à droite de la fiche ou du groupe.

Et cliquez sur Mémoriser les numéros de pièces.

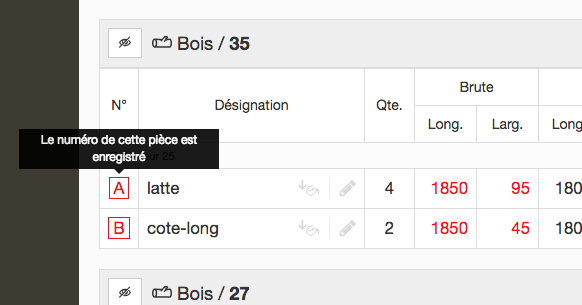

Ainsi, les numéros de pièces mémorisés seront affichés avec un carré rouge autours.

Pour "Oublier" les numéros mémorisés, il vous suffit de cliquer sur Réinitialiser les numéros de pièces.

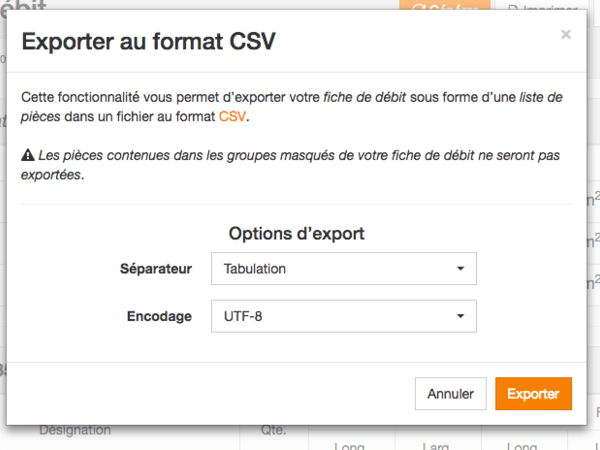

Options d'export

La jungle des standardisations étant ce qu'elle est, j'ai pu noté qu'il était intéressant d'offrir la possibilité de personnaliser deux paramètres dans l'export CSV.

Le premier, c'est le choix du caractère de séparation des données (Séparateur). Par défaut, c'est la tabulation qui est activée, mais vous pouvez aussi choisir la virgule ou le point virgule.

Pour les puristes, il faut noter qu'un vrai fichier CSV (Comma-Separated Values) devrait avoir comme séparateur une virgule (comma en anglais). Sauf que dans notre belle contrée française, la virgule sert de séparateur décimal d'un nombre. D'où l'envie répandue d'utiliser le caractère tabulation.

Le second paramètre, l'encodage, permet de définir dans quel format sont écrit les octets du fichier CSV.
Pour le coup, ça peut sembler technique et en règle générale, l'encodage UTF-8 vous sera suffisant.
Sauf que j'ai constaté que les anciennes versions d'Excel ne savent pas correctement lire les fichiers en UTF-8 et s'y perdent dans les accents. D'où la proposition d'utiliser l'UTF-16LE.
Sans rentrer dans les détails, en UTF-16, tous les caractères sont codés sur 16 bits (donc 2 octets) et la variation LE (Little Endian) ou BE (Big Endian) permet de définir dans quel ordre est considéré chaque couple d'octets.

Bref, si vos accents sont transformés en caractères bizarres, essayer l'un de ces deux encodages.

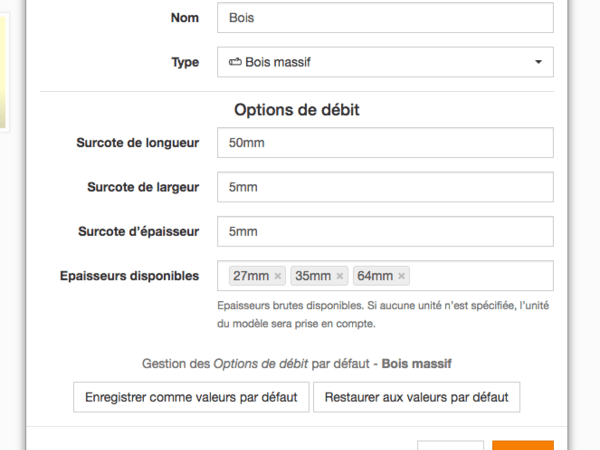

Enregistrement des valeurs par défaut

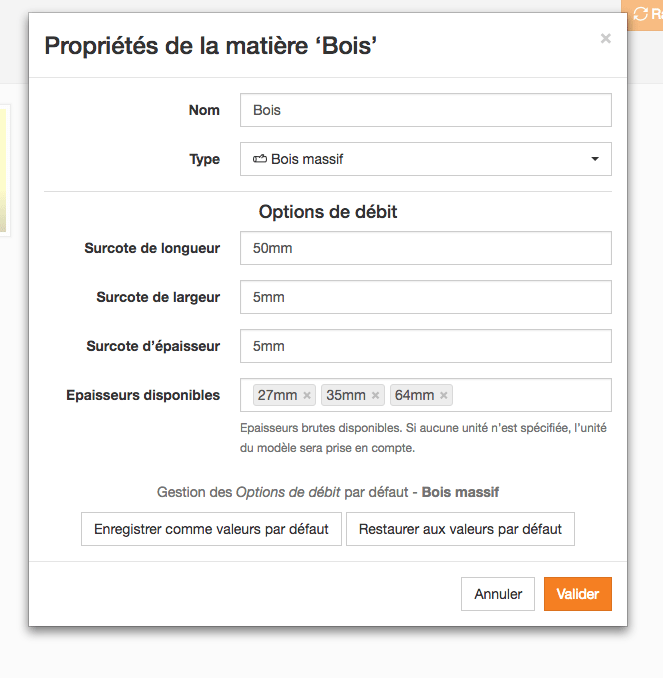

Dans la module Matières, il est possible de définit pour chaque matière un type. Et pour chaque type des Options de débit.
Dans les précédentes versions, à chaque modification des ces options le plugin les enregistrait pour les reproposer ensuite en valeur par défaut.

Ce qui change, c'est que maintenant, c'est vous qui avez la main là dessus !

Ecoute des évènements Sketchup

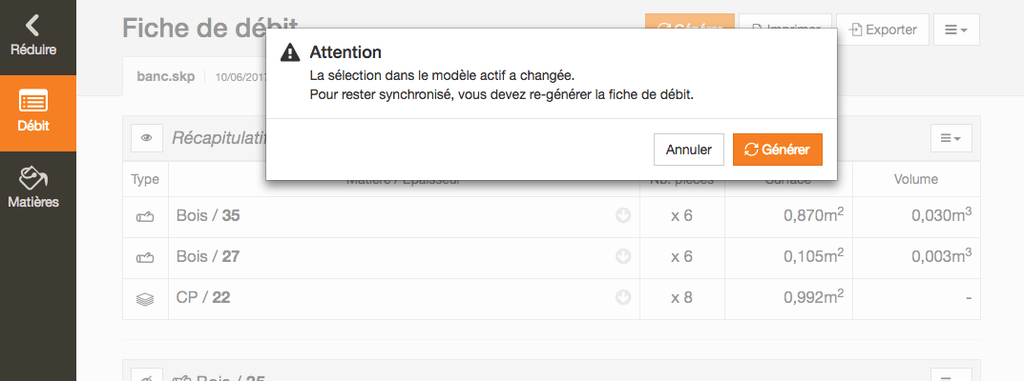

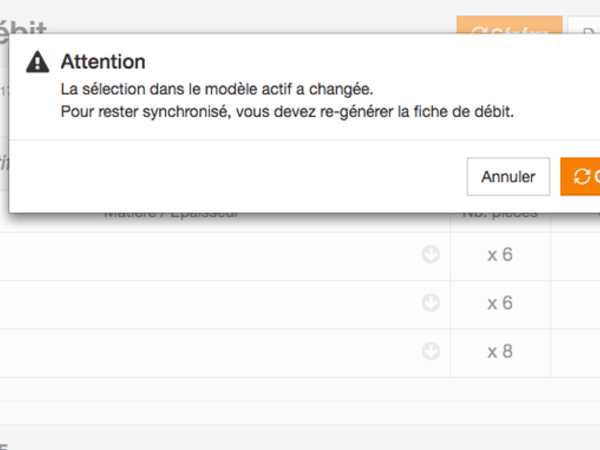

Un petit ajout permet au plugin de vous informat quand certaines choses ont changées sur votre modèle. Ceci permet de bien indiquer que votre modèle n'est plus tout à fait synchronisée avec la fiche de débit précédemment générée par exemple.

Mis à jour

Discussions

skipperpignan

Super !!!, Je découvre ce traitement de sketchup, toutefois le logiciel est il détaillé ou bien ne s'agit il que le traitement de ce module. Merci de m'indiquer s'il y a d'autres éléments traités.
En tous cas merci pour ce decriptage.
Cordialement
Albert Costa

Boris Beaulant

Bonjour Albert. Je ne suis pas certain de comprendre ton questionnement.
Tu veux en connaitre plus sur le logiciel Sketchup ou sur ce plugin ?

tylo
( Modifié )

Superbe boulot. Je viens de découvrir ce plugin. A-t-on la possibilité d'ajouter des matières ?

Boris Beaulant
( Modifié )

Merci ;)

A-t-on la possibilité d'ajouter des matières ?

Oui, une matière n'est rien d'autre qu'une couleur ou une texture dans Sketchup.
