rider360

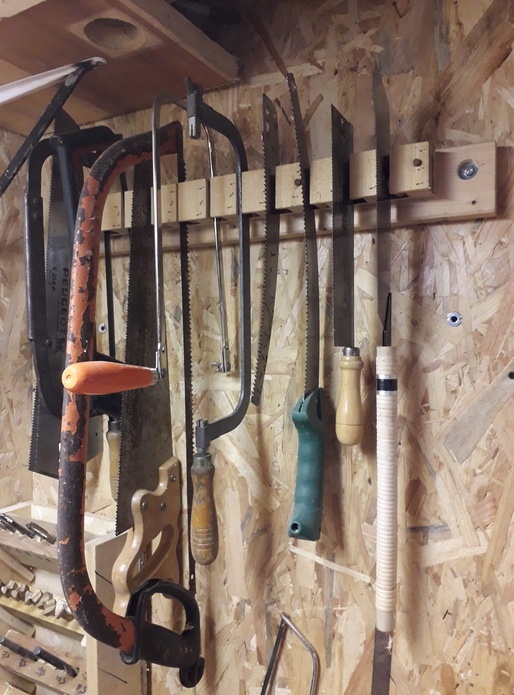

Support de scie

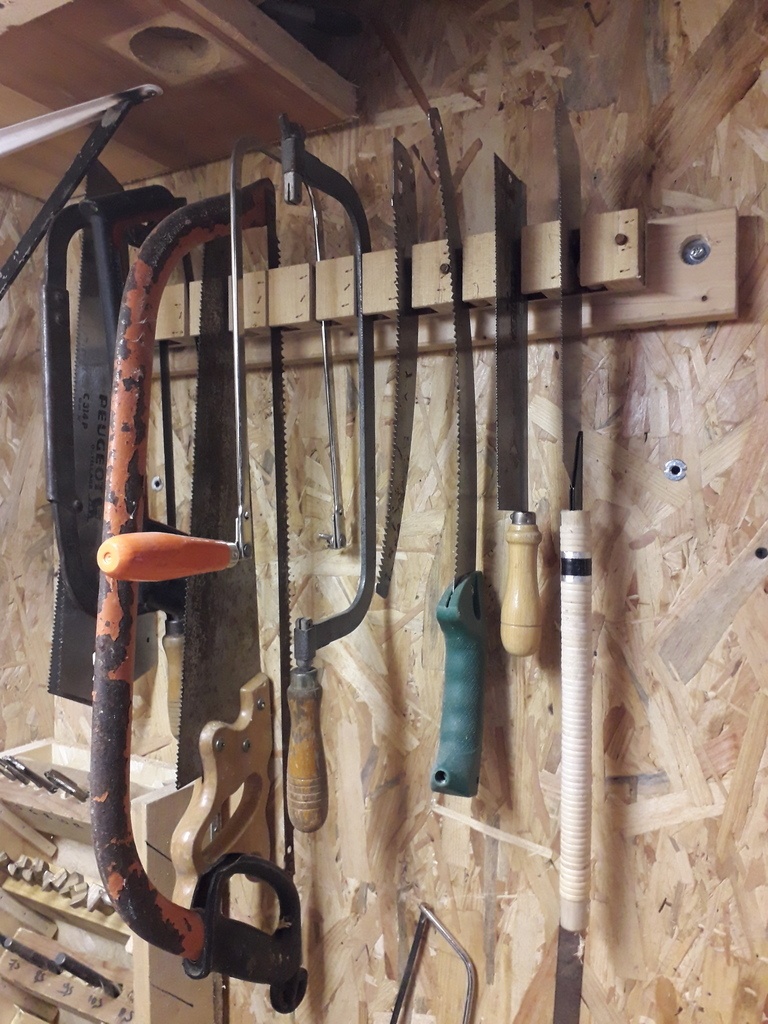

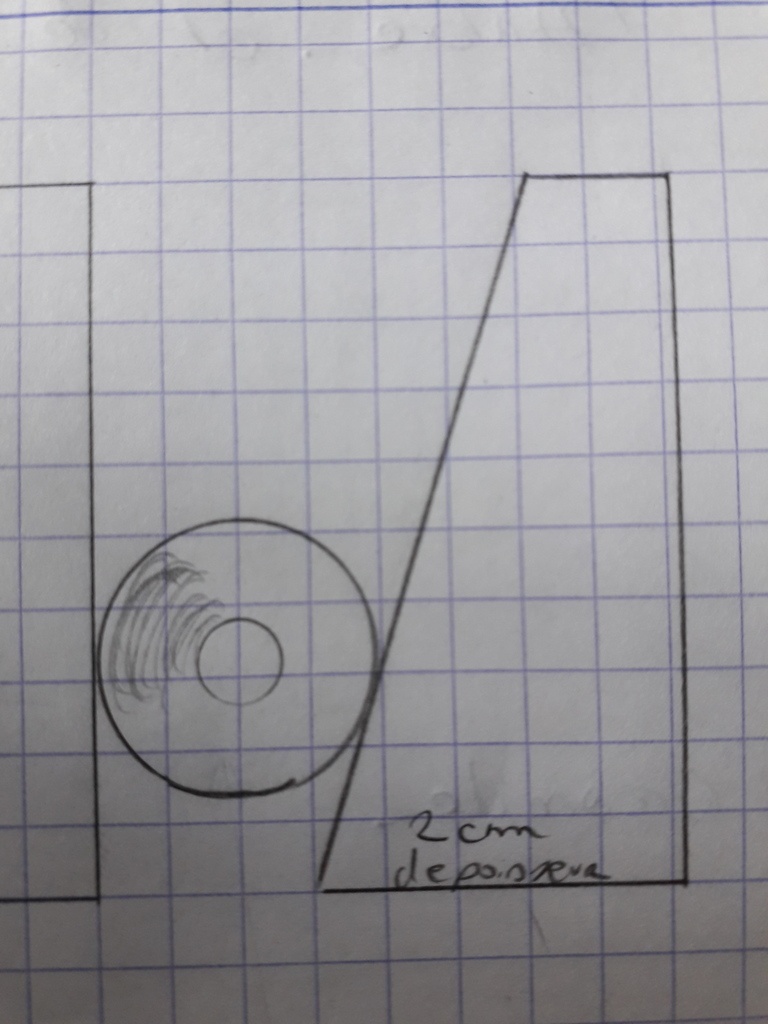

Voici un support de scie automatique. Le serrage automatique se fait grâce à un rond de bois encapsulé entre deux parois en pente. Une vidéo sera plus parlante.

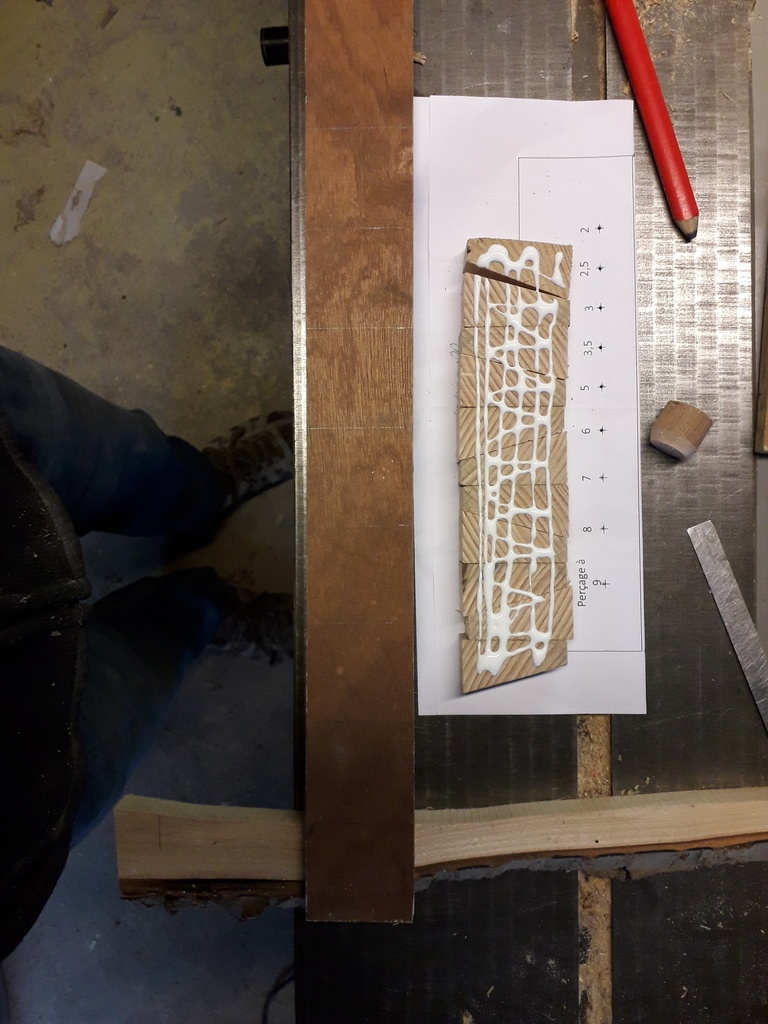

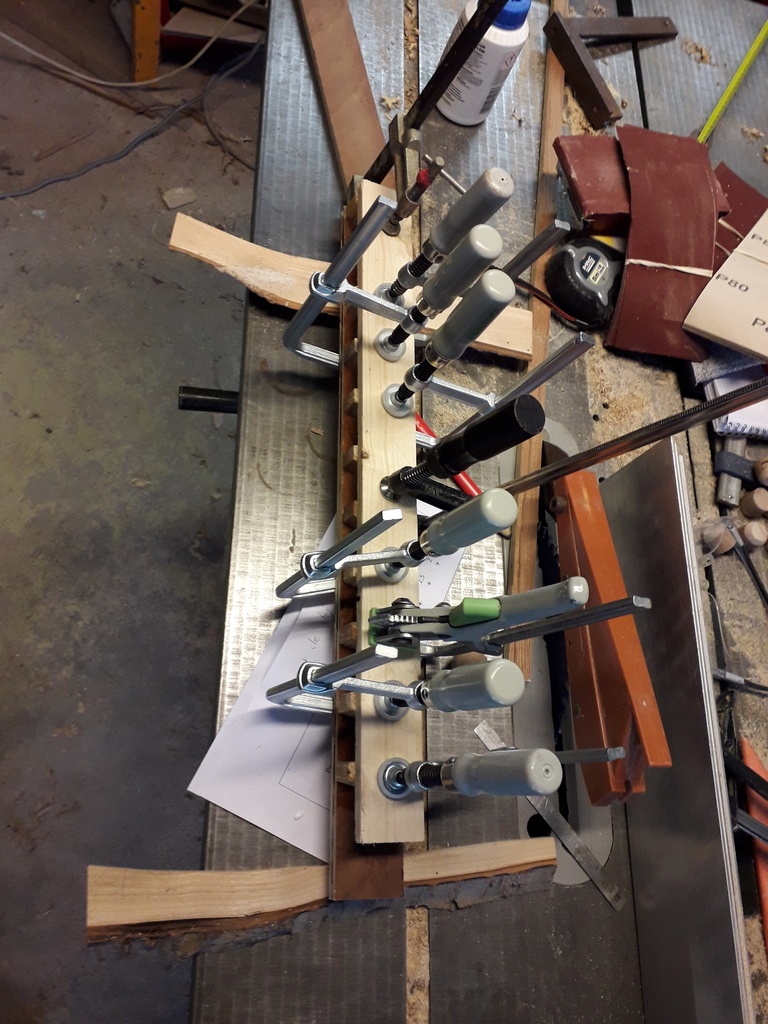

Pour la fabrication, j'ai coupé un tasseau en longueur avec une légère pente de 15° dans laquelle j'ai recoupé les éléments avec la pente. Ceux-ci sont pris entre 2 contreplaqués, collés et cloutés. J'ai ensuite découpé les entailles de passage des outils à fixer à la scie a onglet.

Les ronds sont légèrement moins larges que les éléments pentes pour qu’ils puissent bien coulisser. Ils sont biseautés d’un côté pour faciliter l’entrée de la scie dans son logement.

-> Gain de place et facilité d’usage garantis =)

Désolé pour la qualité de la video


Discussions

rider360 a publié la création "Support de scie".il y a 7 jours
neophyte

J'aime,

On gagne de la place, et les lames ne se touchent pas.

Pour le rond : découpé dans un manche à balais, c'est bon ?

J'aurais bien aimé une photo, avant collage de l'ensemble.

rider360

les ronds ont effectivement été découpé dans un manche à balais =)

Didier


Astucieux ce système.

dneis


Sympa/ Cela fait aussi partie de mes projets, car pour l'instant toutes mes scies égoïnes sont pendues au même clou... Pas très pratique à l'usage !

Et alors avec 15° et un cylindre en bois, cela ne glisse pas ? même si on tire vers le bas ?
Je connaissais la version avec des balles rebondissantes à la place des cylindres en bois, pour augmenter l'adhérence.
Et je pensais le faire avec des tronçons de colle pour pistolet chauffant (et je viens de retrouver cette idée ici aussi !).

Termite


dneis Regarde celui qui est juste à droite de ma perceuse à colonne c'est encore plus simple à faire et rien ne tombe.
C'est juste une planche constituée de planchettes assemblées bords a bords les unes aux autres de façon à ce que les traits de scies où viennent se poser les scies soient dans le sens des fils du bois et non en travers. Si j'avais coupé en cross cut cela aurait été cassant.

dneis


Termite effectivement c'est plus simple.
Mais mettre les poignées en bas offre l'intérêt de pouvoir prendre la scie et d'être prêt à l'utiliser pour couper sans manipulation supplémentaire car elle est déjà dans le bon sens.

Avec la poignée en haut ça me paraît moins direct, il y a une rotation supplémentaire à effectuer pour dégainer. En tout cas pour un support qui serait placé sur un mur, en hauteur, ce qui est mon cas.

rider360

dneis, l'adhérence est bien suffisante avec 15° aucun souci !
Le deuxième modèle que tu présente semble plus costaud puisque découpé dans du massif, mais plus long a mettre en œuvre que celui que j'ai fais.
