Sonde tactile et usinage de queues d aronde

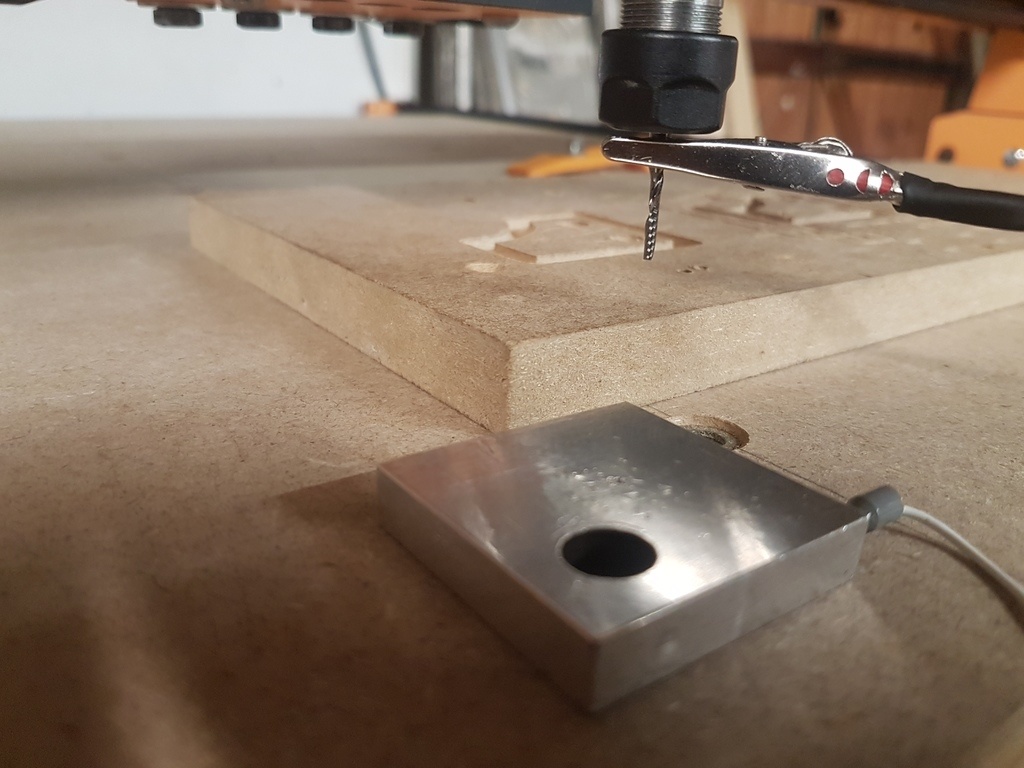

Fabrication d une sonde tactile pour la cnc .

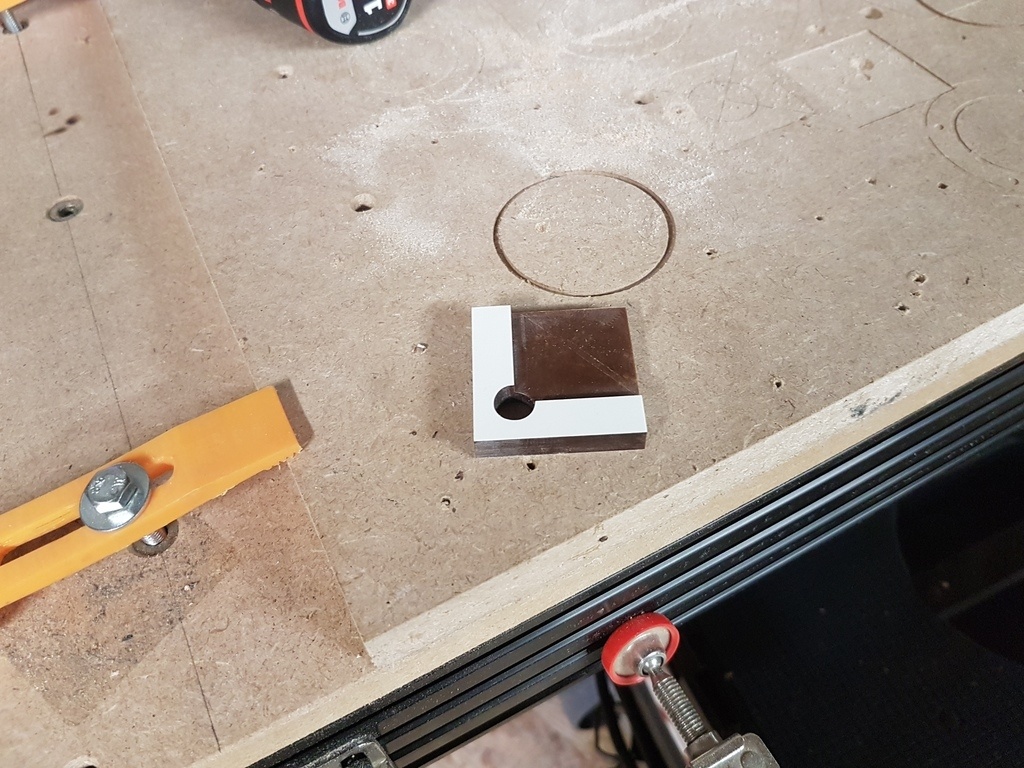

Usiné dans du compact de 8mm recouvert de ruban adhésif alu.

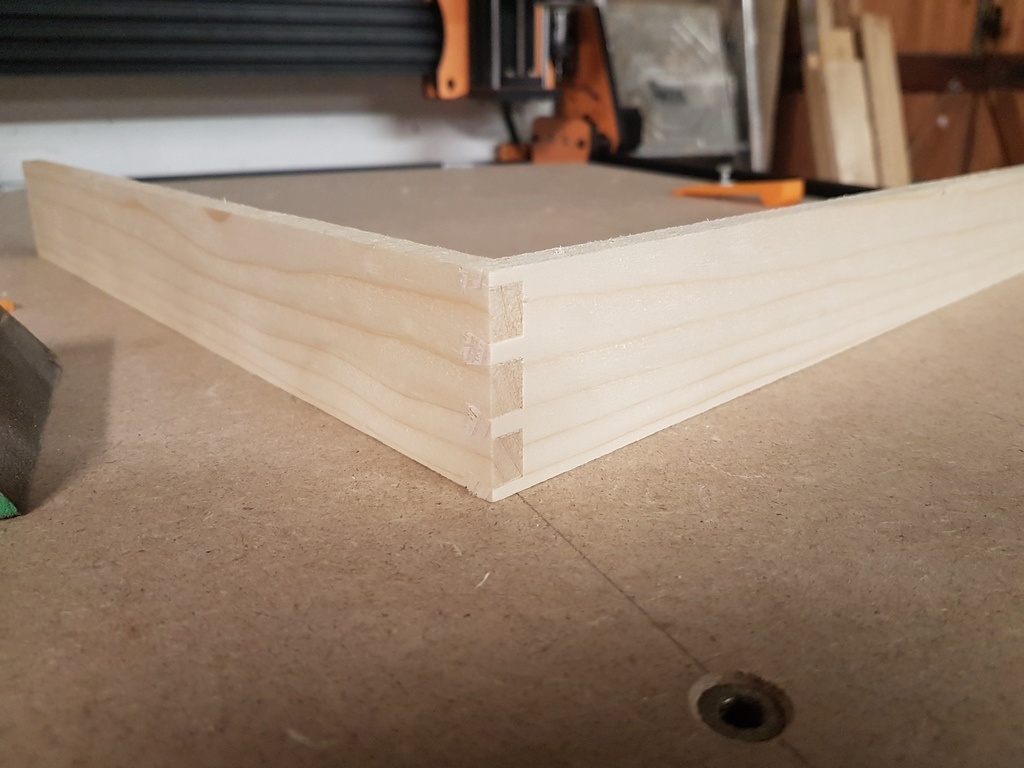

Puis quelques tests d usinage .


Discussions

L'Atelier Vosgien  a publié la création "Sonde tactile et usinage de queues d aronde".
il y a 1 an
Kentaro
( Modifié )

Chapeau bas! :)

L'Atelier Vosgien

Merci 🙂

Thibault Jehl
( Modifié )

Super! Tu dois avoir le rayon de la fraise qu'il te reste a équarrir à la main c'est ça ?

L'Atelier Vosgien

Non le diamètre de la fraise est renseigné dans le fichier d usinage le capteur s occupe du reste .

Thibault Jehl

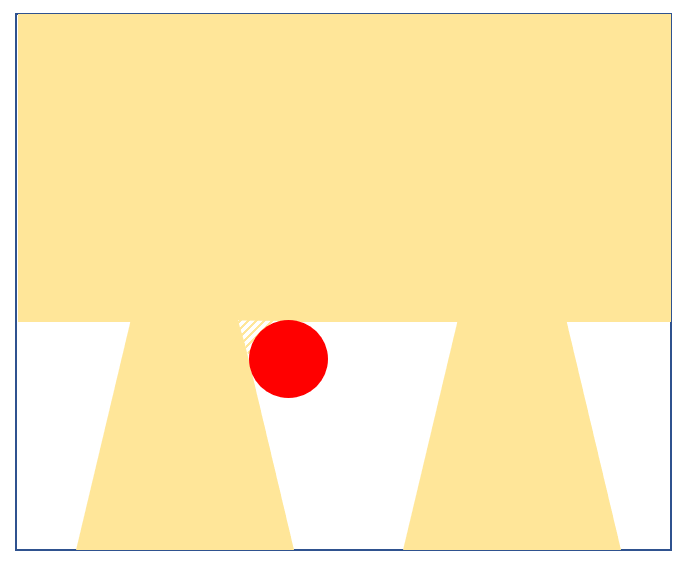

Je veux parler de l'arrondie que tu obtiens forcément quand tu tailles les queues d’aronde avec une fraise droite.

Kentaro
( Modifié )

Thibault Jehl Habituellement, la fraise qui est fine, est programmée pour aller un tout petit peu plus loin que l'angle, de manière à "bouffer" l'arrondi. Quand c'est monté, cela ne se voit quasiment pas.

wil68

Il y a le même rayon sur la partie mâle/femelle donc à priori pas de problème.

Kentaro
( Modifié )

wil68 Ah oui, c'est une autre manière de faire.

wil68

C'est possible, parce qu'il usine les tenons à la verticale, le dégagement de fraise se fait lorsque tout est usiné dans le même plan.

Thibault Jehl

ok, ça marche mais dans les deux cas ça n'aura pas exactement le style des queues d'arondes old school. Mais c'est un commentaire de puriste, et surtout d'un envieux de vos belles CNC.

Kentaro
( Modifié )

Thibault Jehl On peut aussi mettre une frais à queue d'aronde sur la cnc. Dans ce cas, c'est comme le "old school".

L'Atelier Vosgien
( Modifié )

Thibault Jehl Oui effectivement en fonction du diamètre de la fraise le bout des queues est arrondi mais c'est pas vilain c'est un autre style , ça permet d'avoir des queues d'arondes rapidement et surtout ça permet d'autres assemblages plus complexes difficilement faisable a la main .

HZP
( Modifié )

Impressionnant. Félicitation

L'Atelier Vosgien

Merci.

Jacky KILLIAN
( Modifié )

Joli travail autant pour la construction de la machine que pour le résultat des usinages.
J'aurais une question : sur quels logiciels sont faits les dessins 2 D et convertis en Gcode ?
Merci d'avance.

L'Atelier Vosgien

Merci tout est fait sous fusion360.

Jacky KILLIAN
( Modifié )

L'Atelier Vosgien Merci pour ta réponse. Possesseur également d'une CNC, je travaille sous Fusion mais exporte mes fichiers en dxf dans VcarvePro pour créer les différents parcours d'outils et le fichier GCode prévu pour ma machine. J'avais fait des essais de queues droites pas très concluants malgré le dessin en arrondi de coins pour le diamètre de la fraise. Tes essais sont très bons et j'en suis un peu jaloux 😉
