Christophe BoisCréations

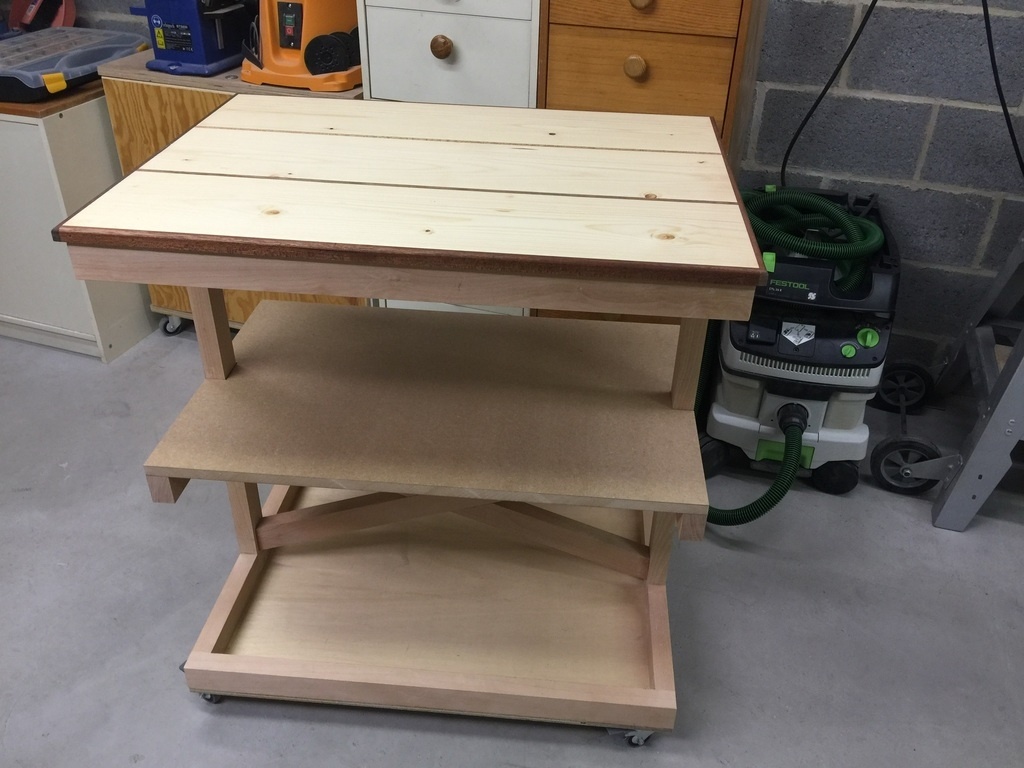

Desserte pour l'atelier - version copain des copeaux


Réalisation d'une desserte pour l'atelier - idem copain des copeaux.
La structure est réalisé en hêtre et les assemblages sont réalisés avec la défonceuse et un gabarit de fraisage pour les assemblages à mi-bois.
J'ai utilisé la domino pour assembler les traverses placées aux extrémités.

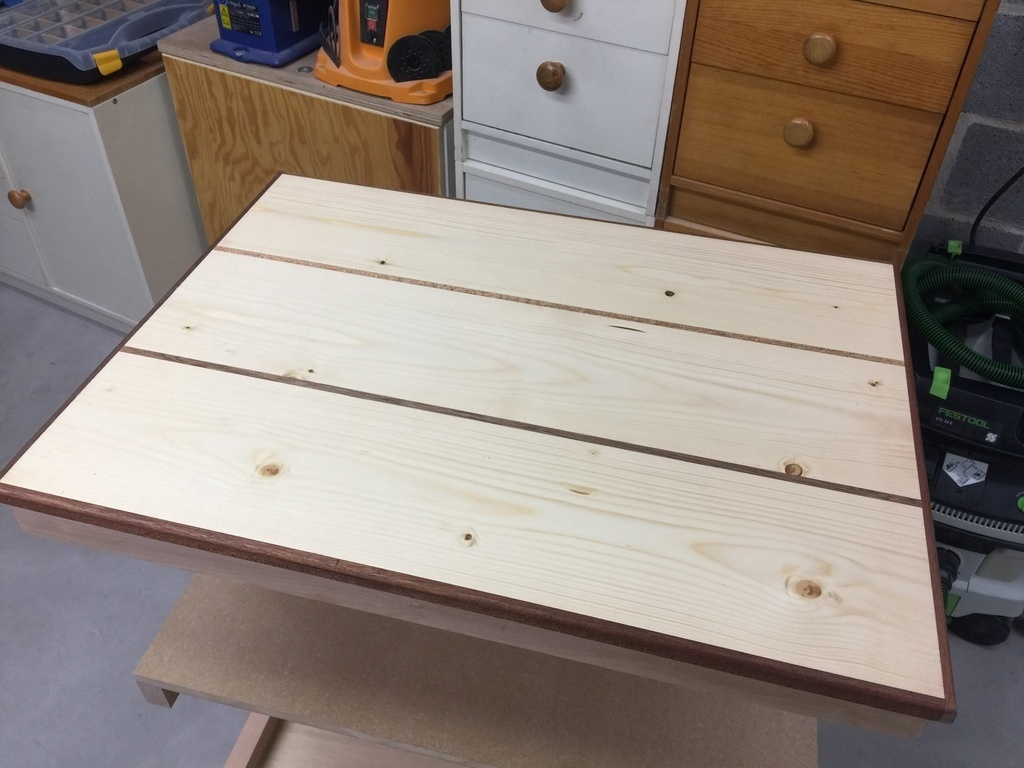

Le plateau supérieur est un assemblage de planche de sapin et de petite latte de bois dur.
Elle est montée sur roulettes avec freins.
La hauteur finale est à 90cm.
Si vous désirez découvrir d'autres réalisations, n'hésitez pas à consulter et à vous abonner à ma chaîne YouTube ! Merci.

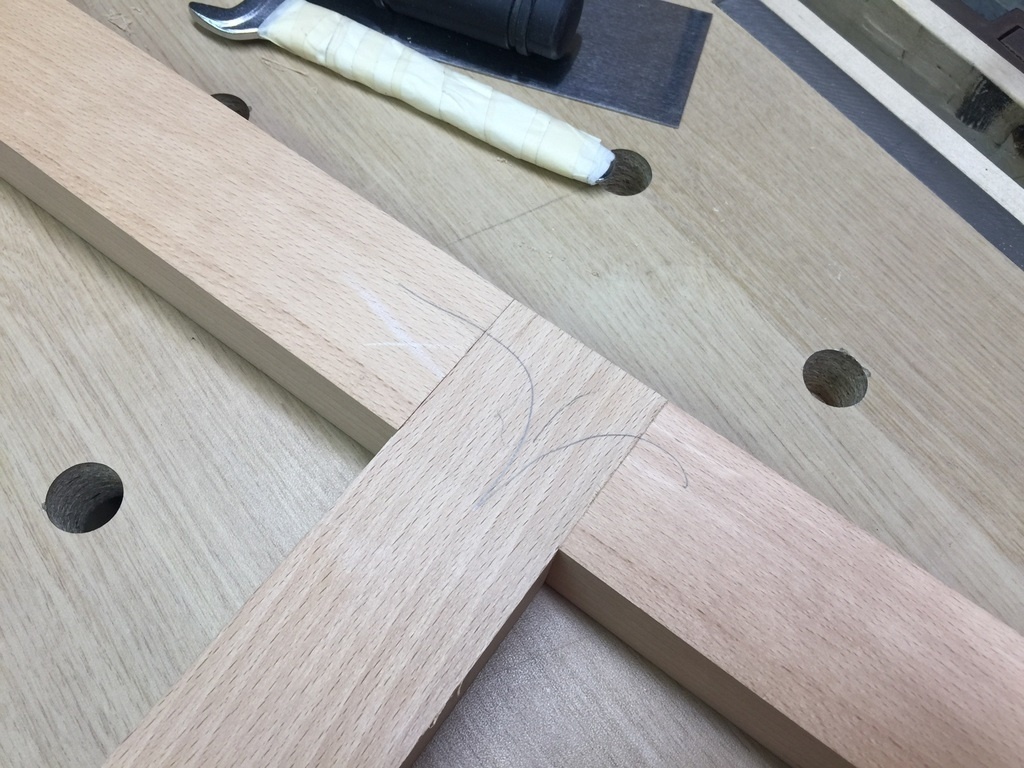

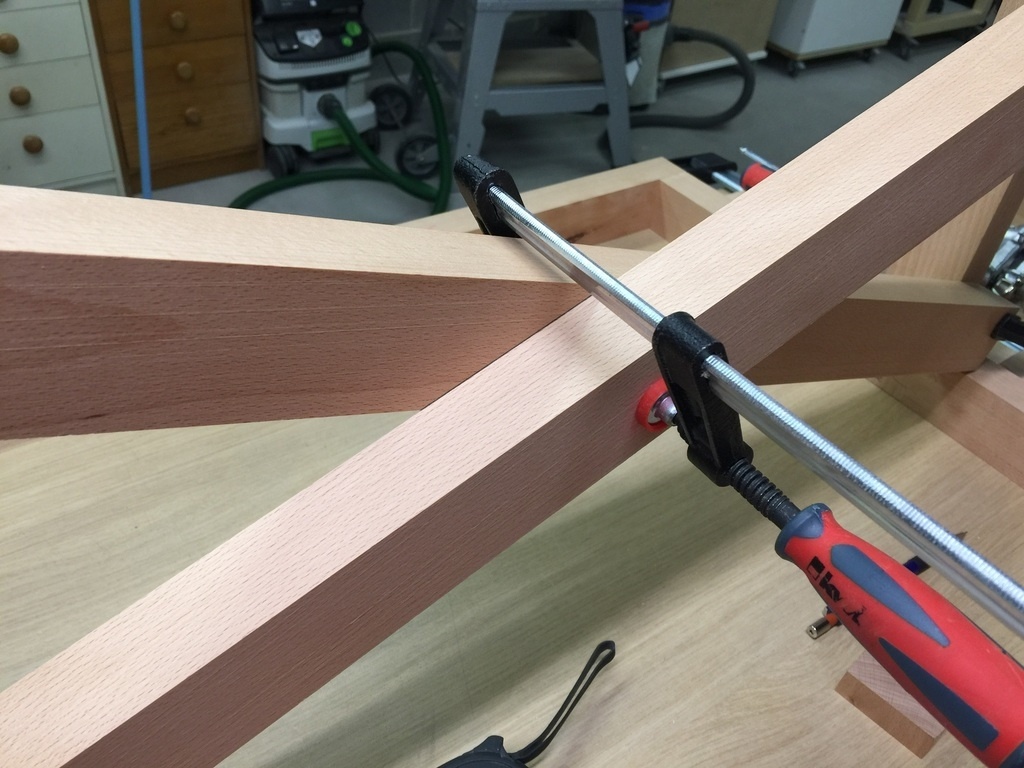

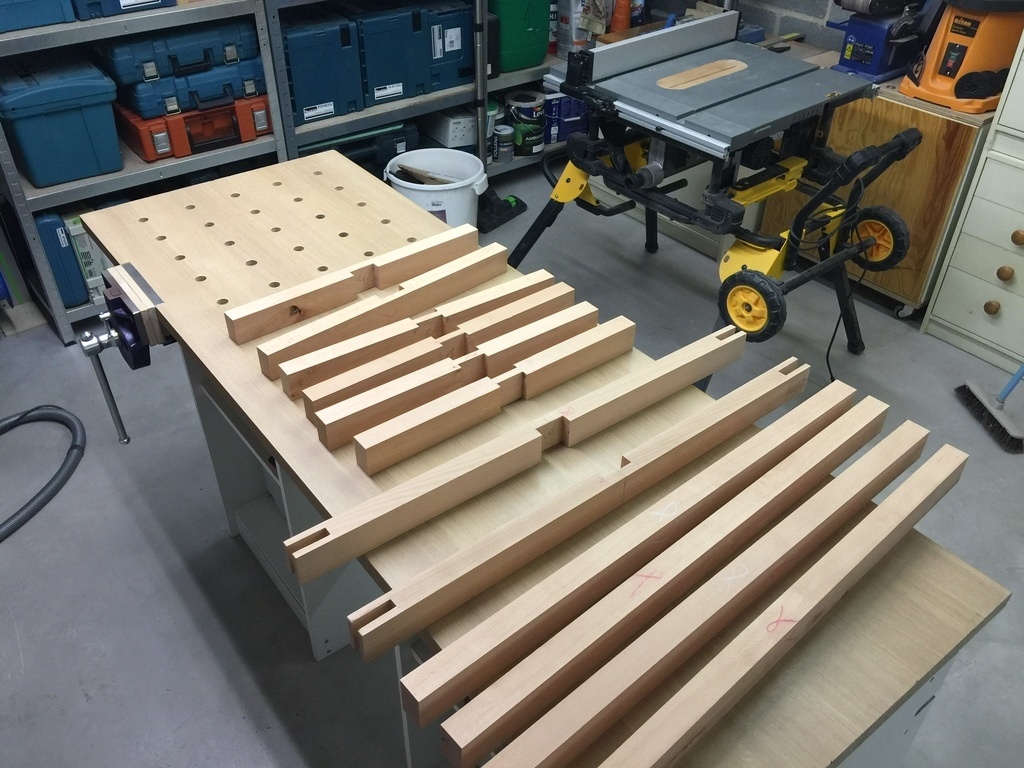

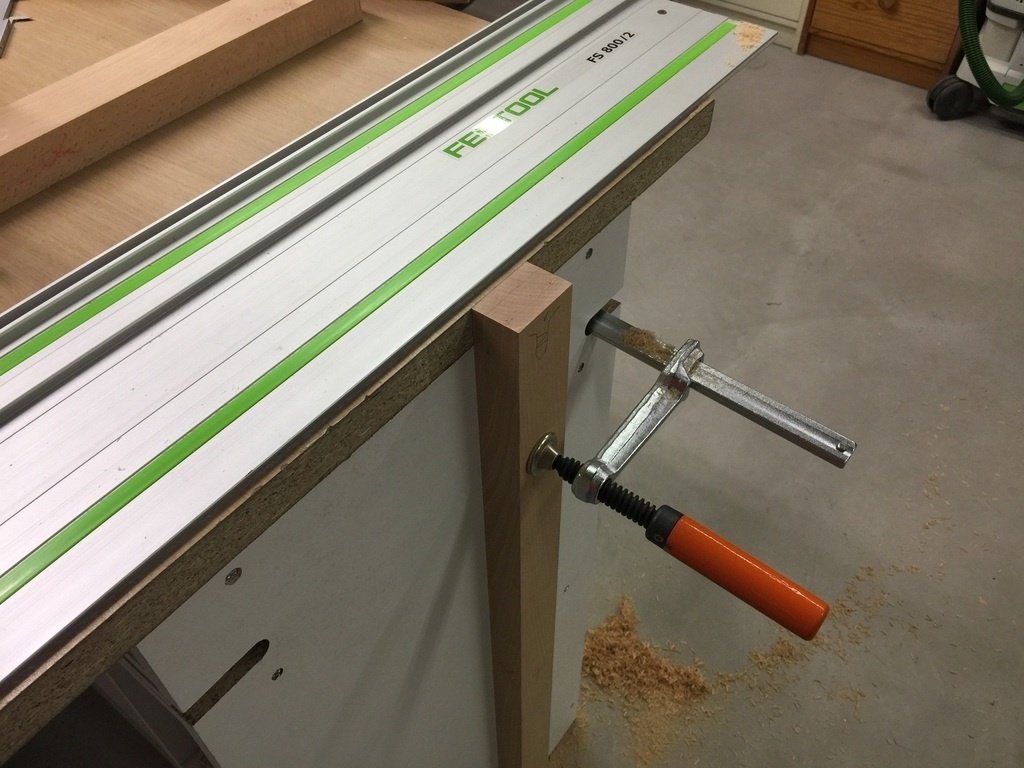

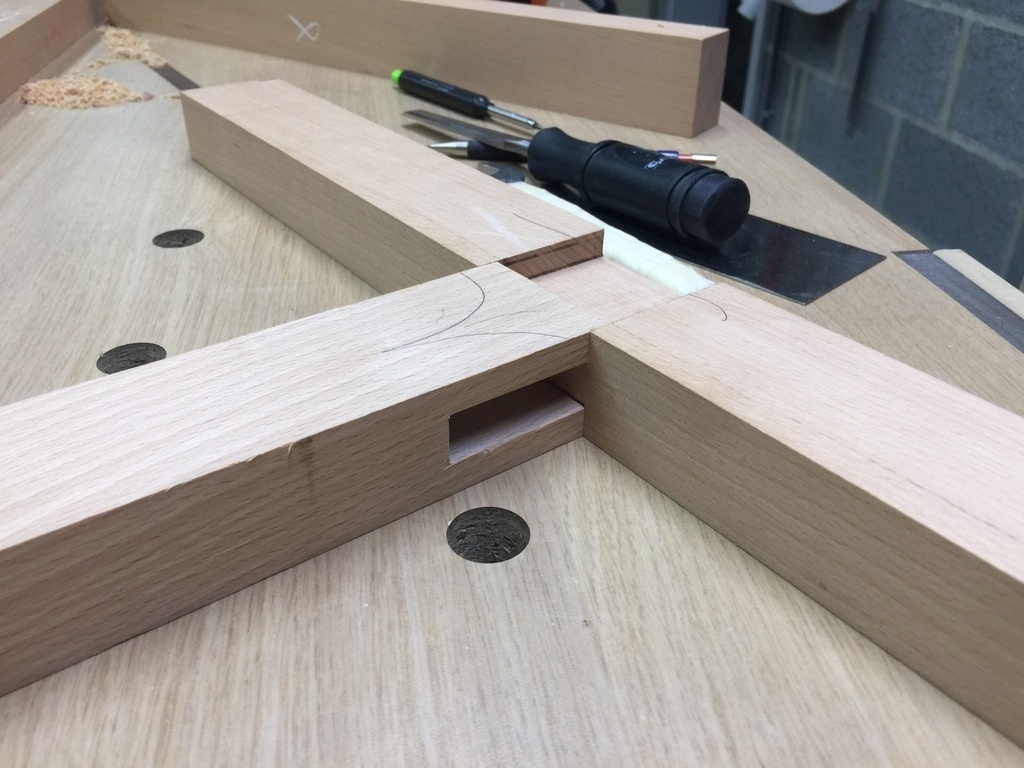

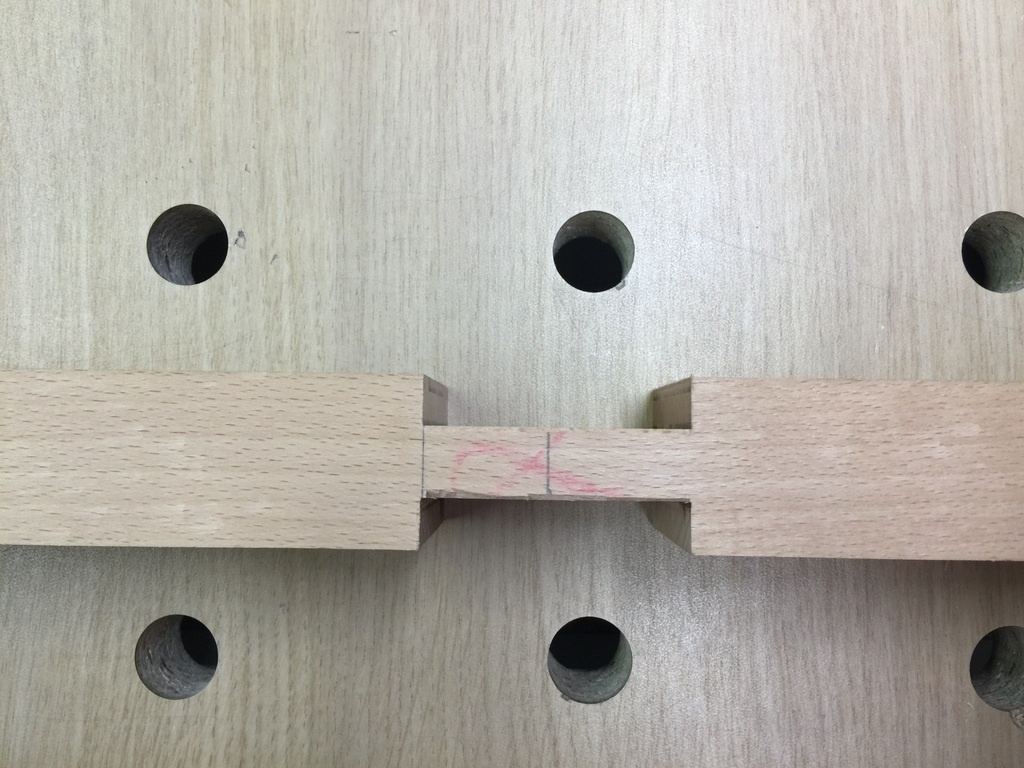

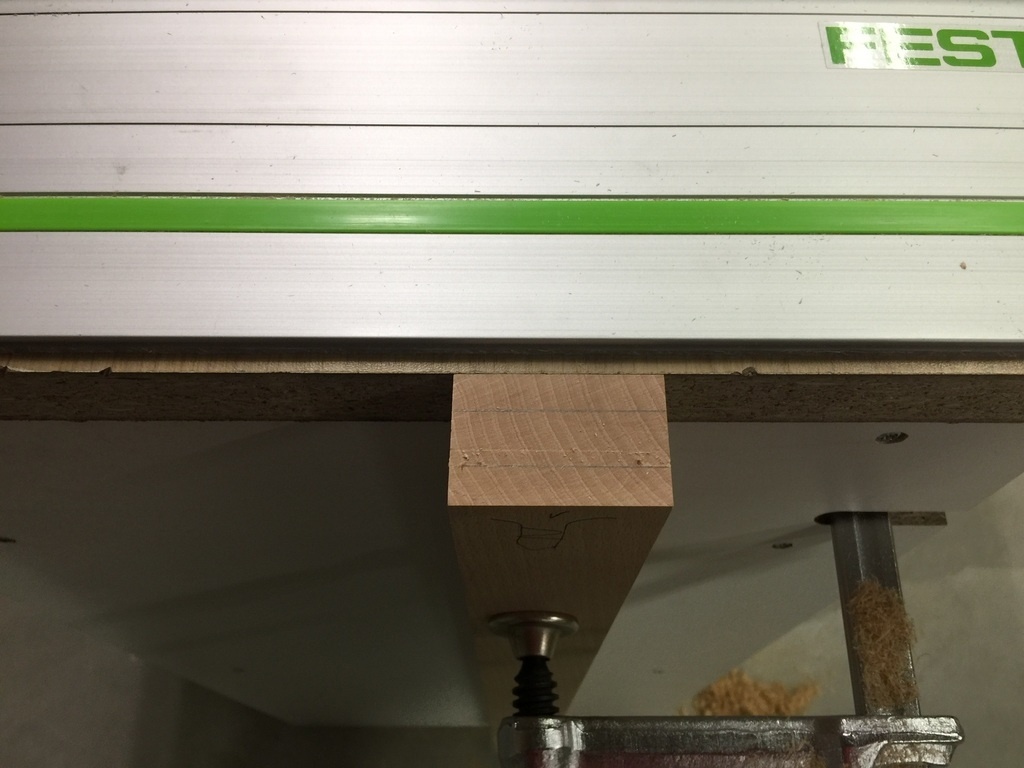

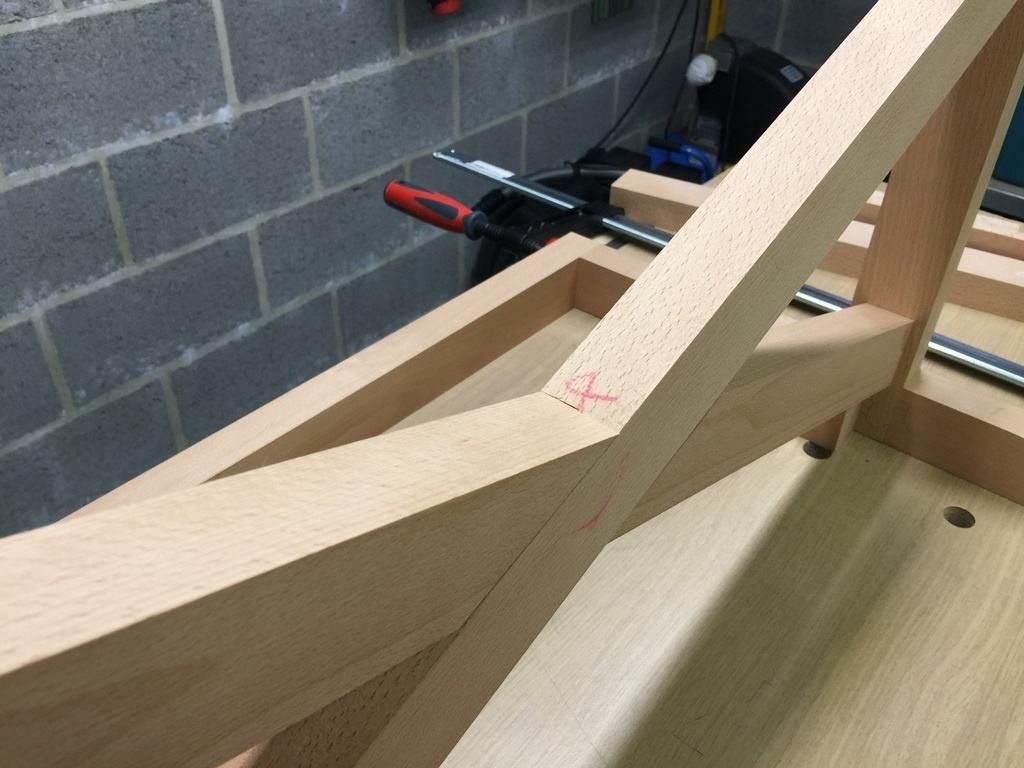

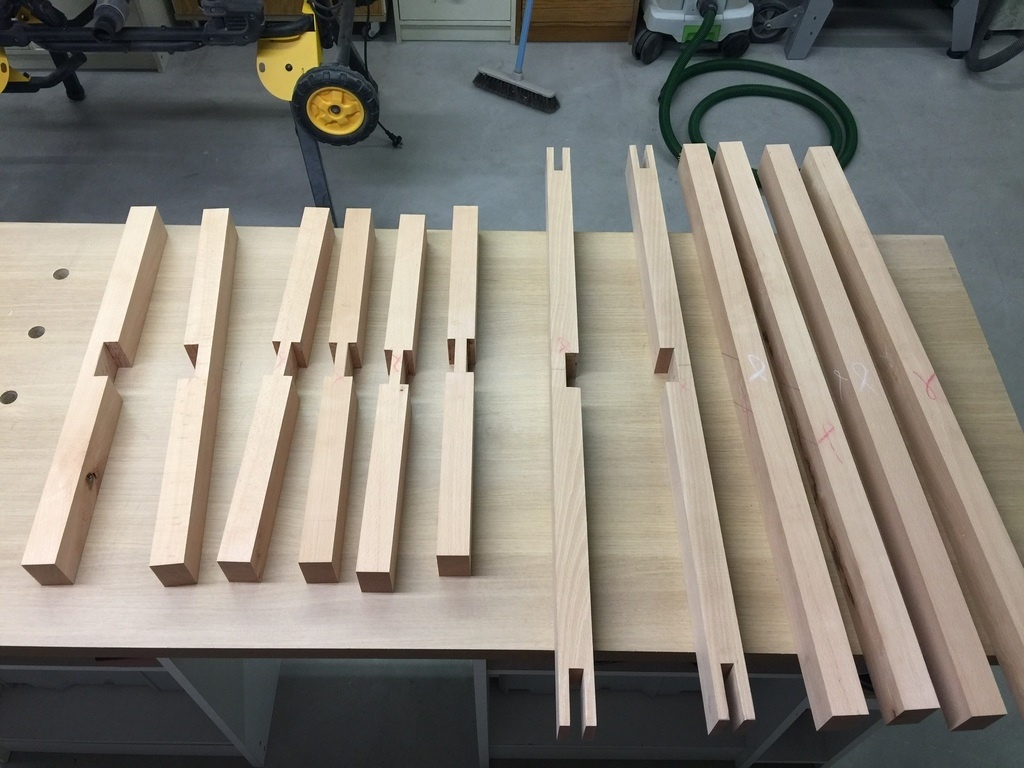

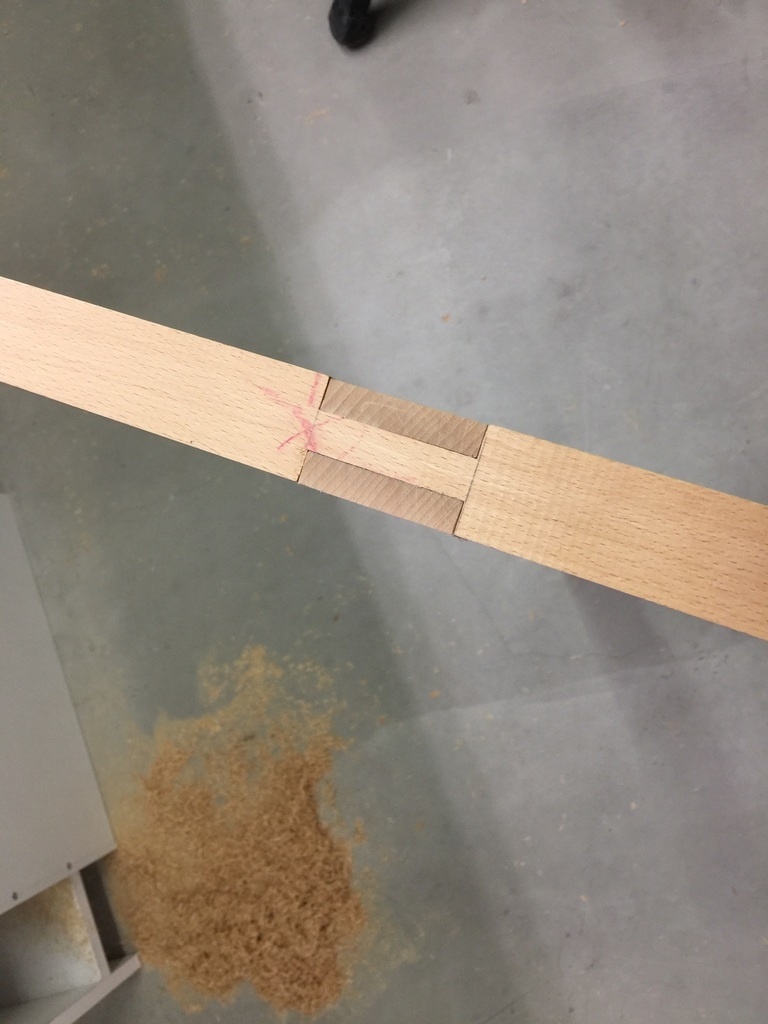

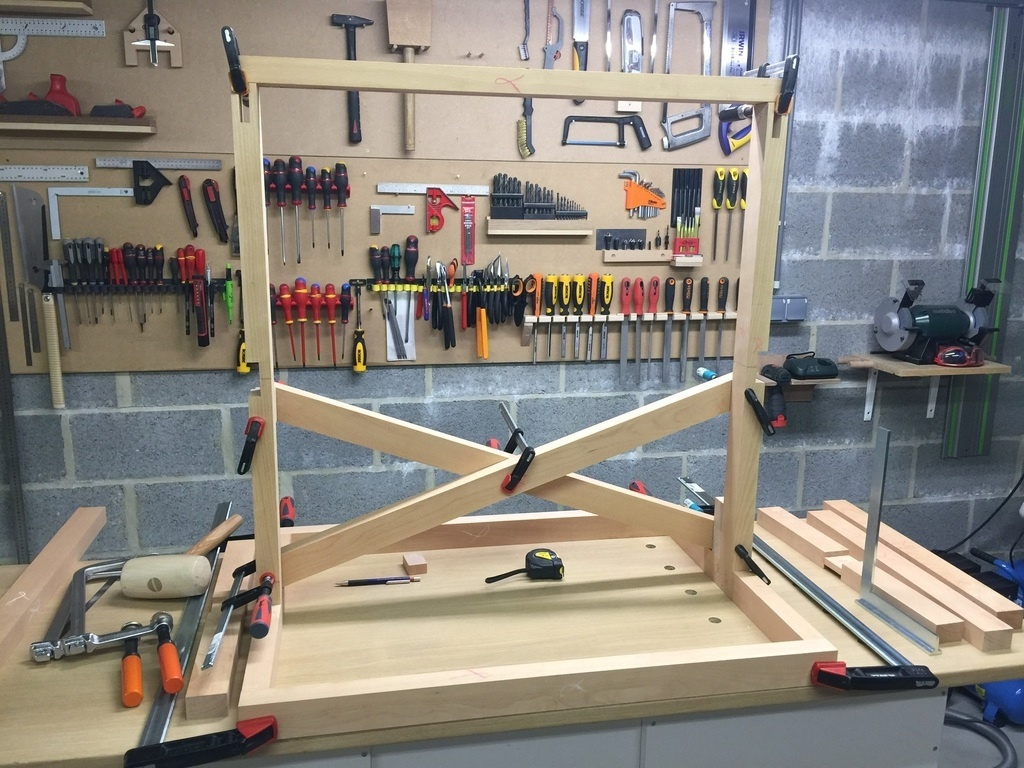

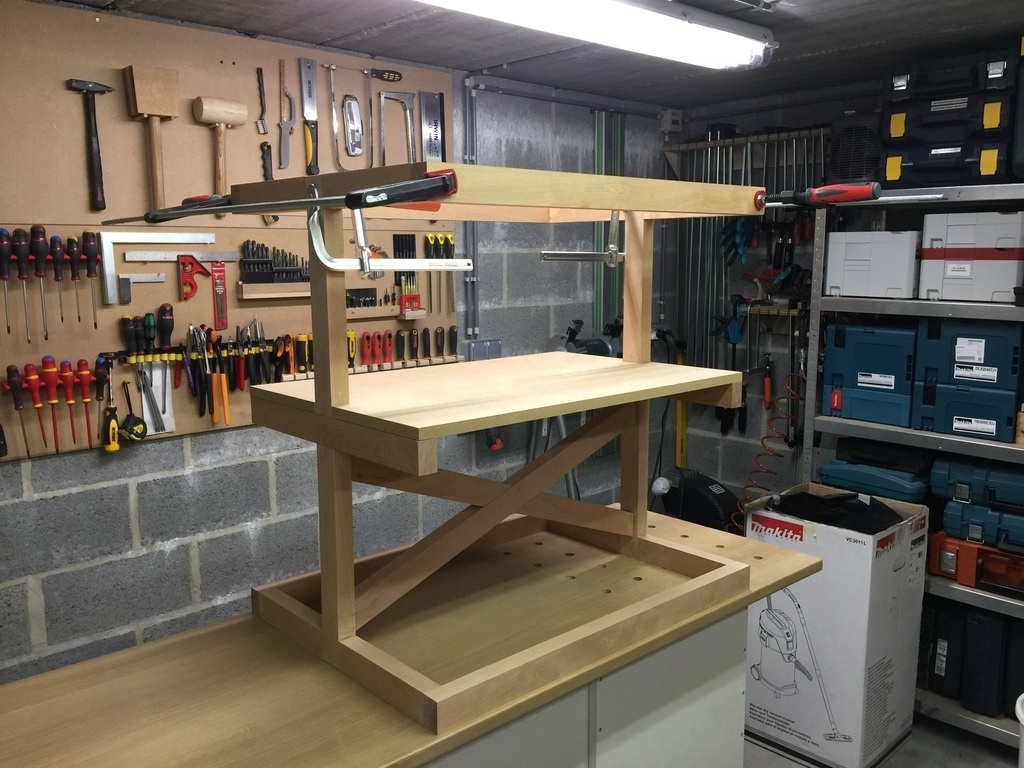

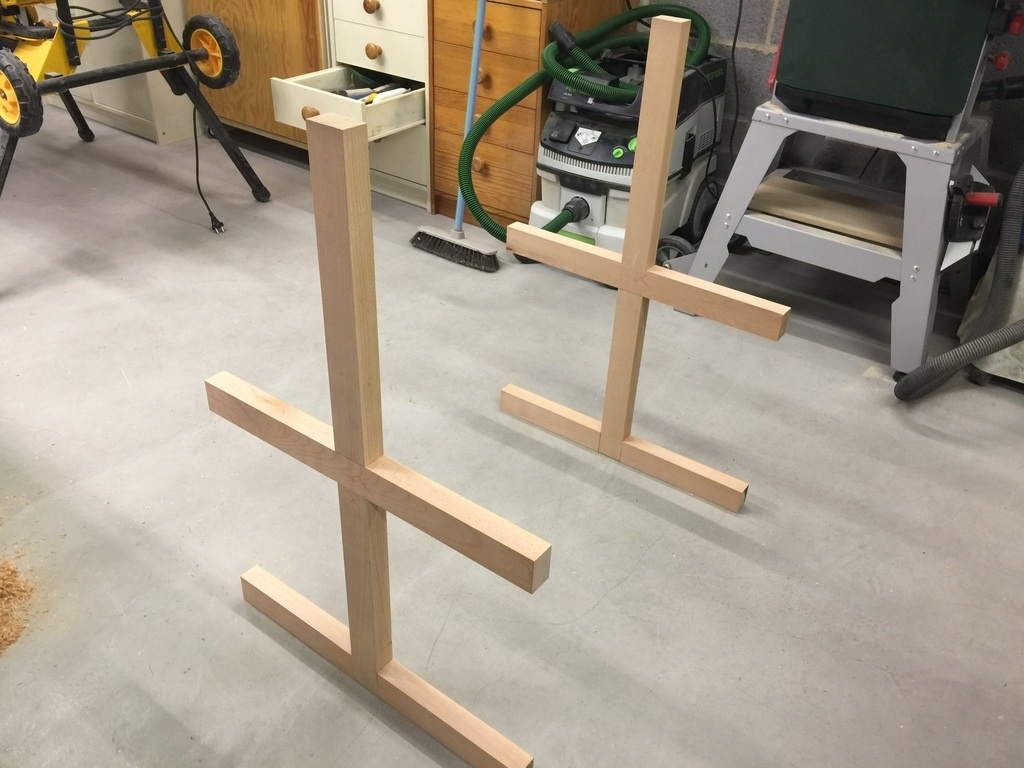

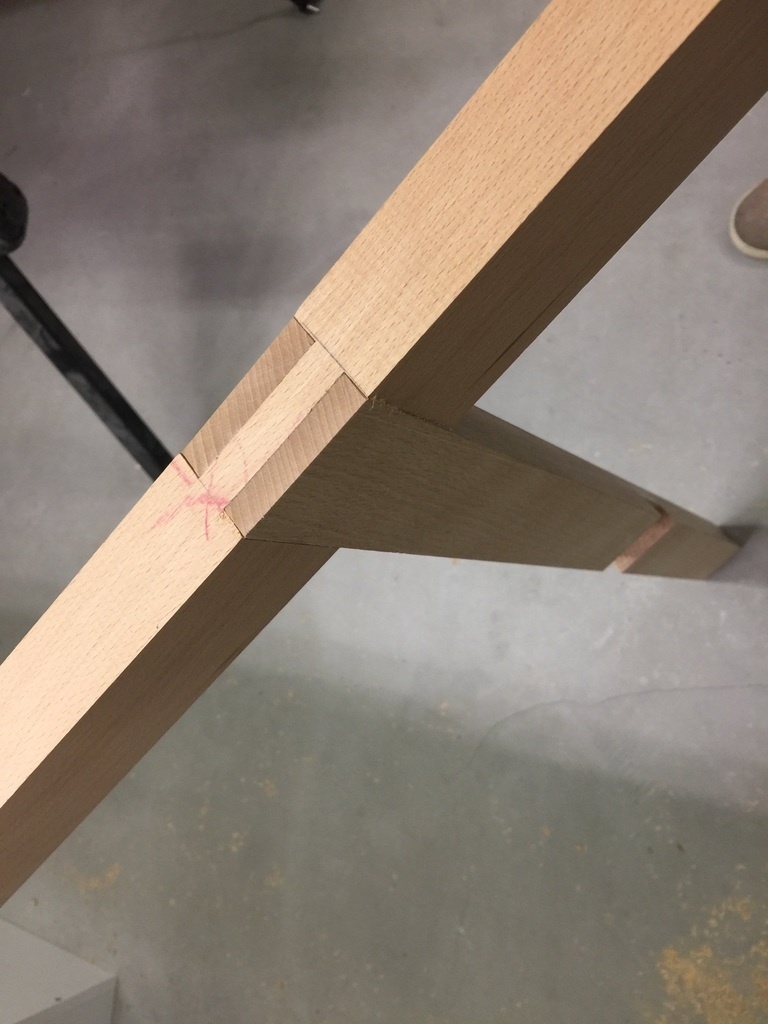

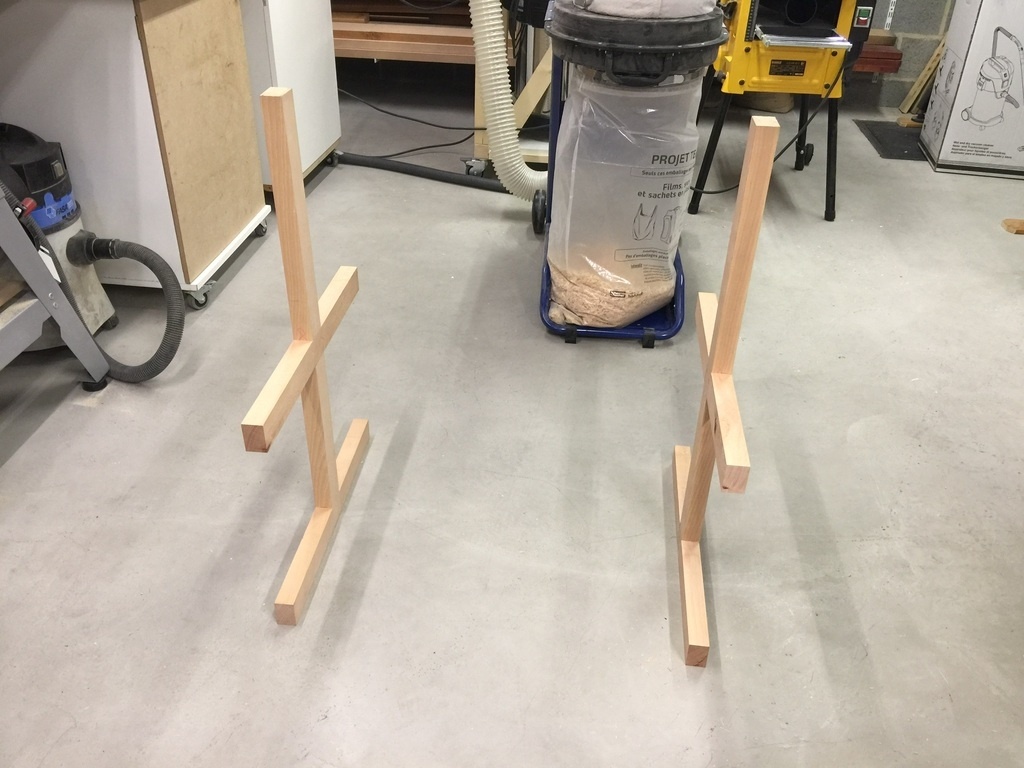

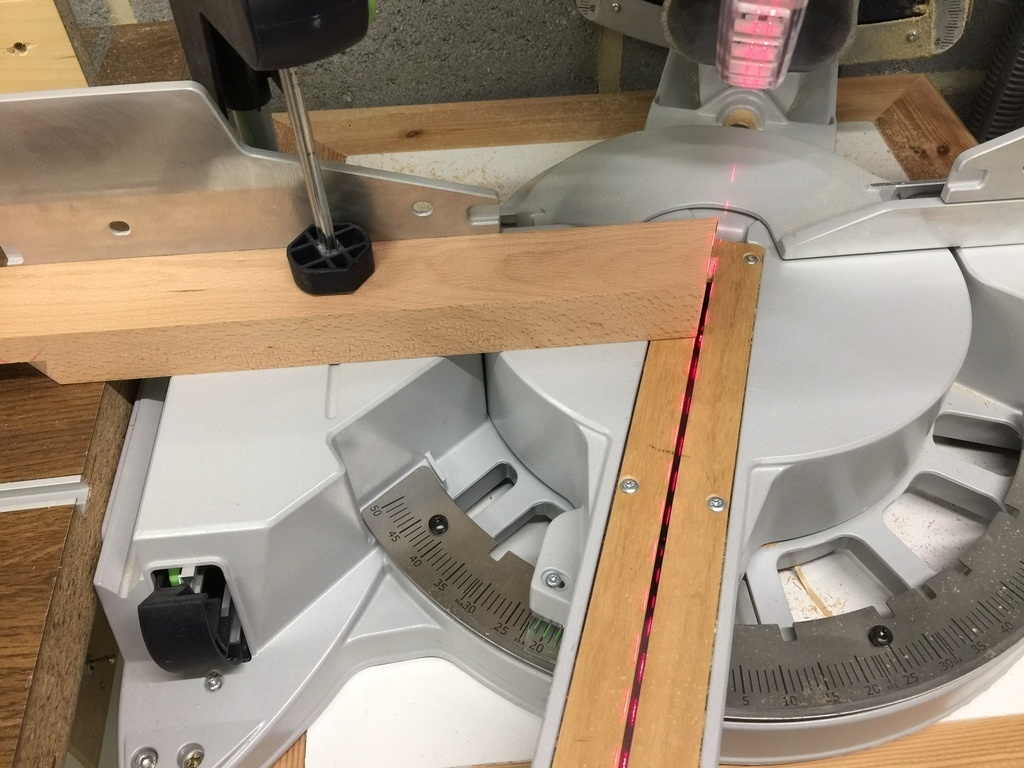

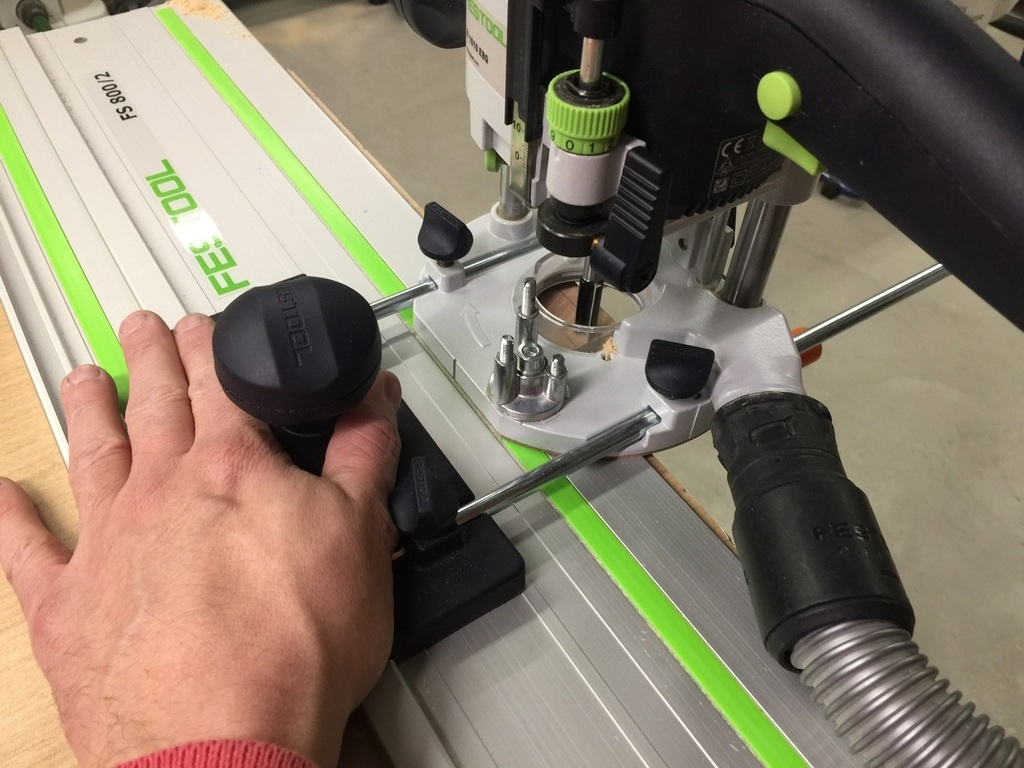

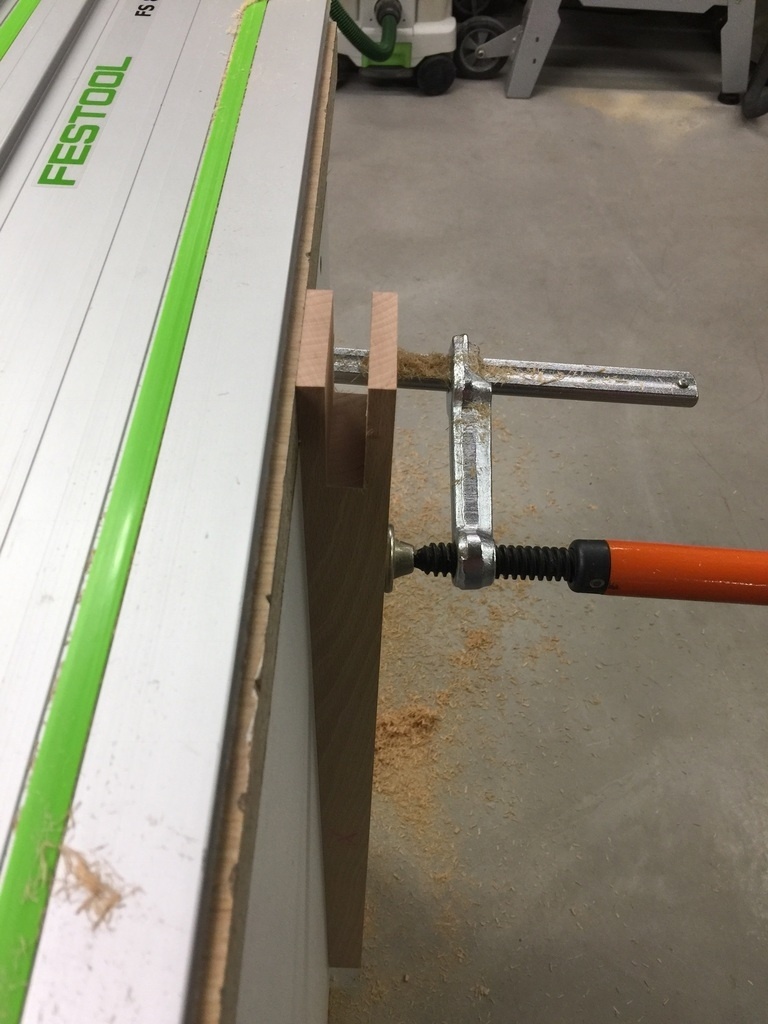

Voici quelques photos de la réalisation des assemblages à mi-bois et à enfourchement

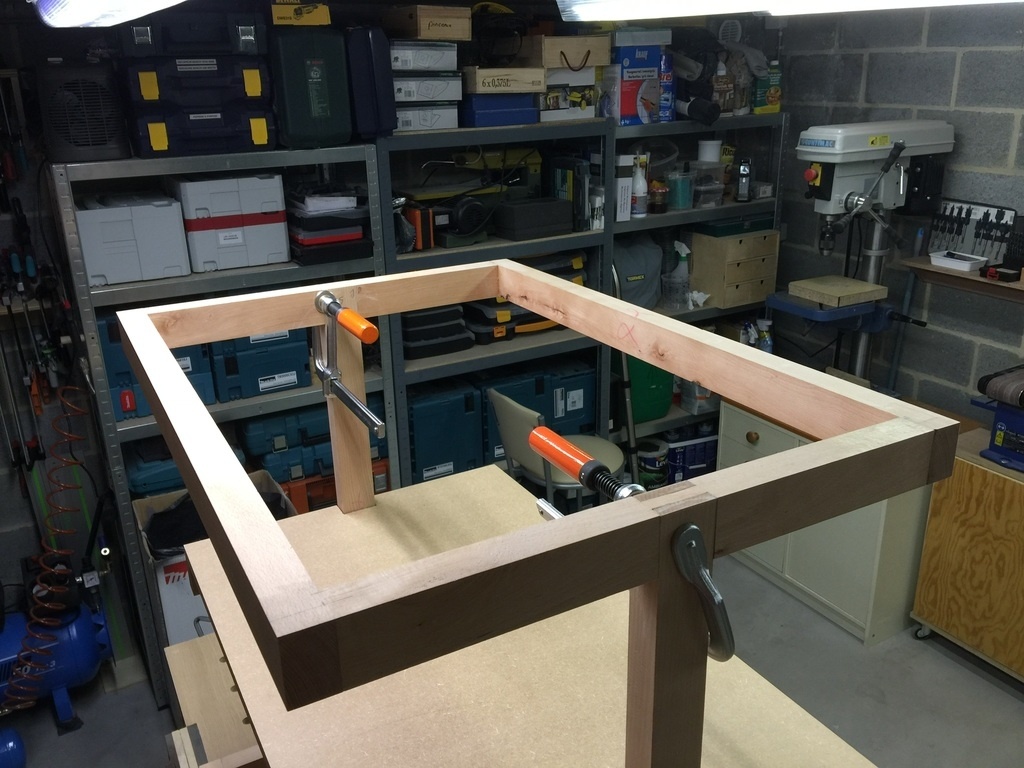

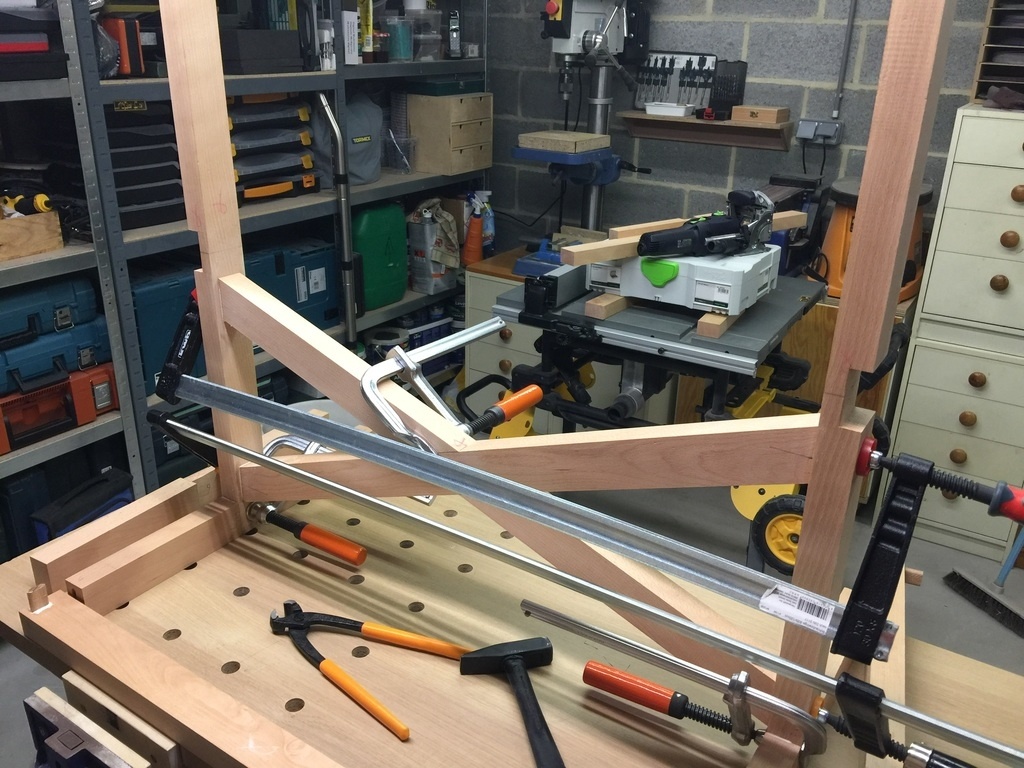

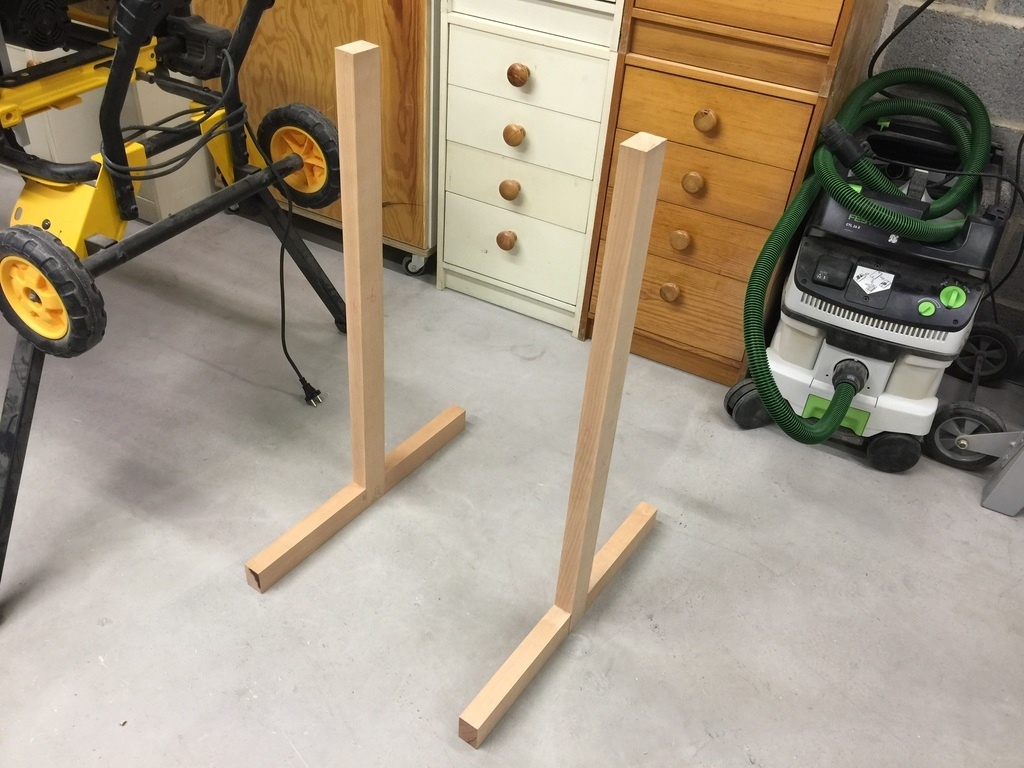

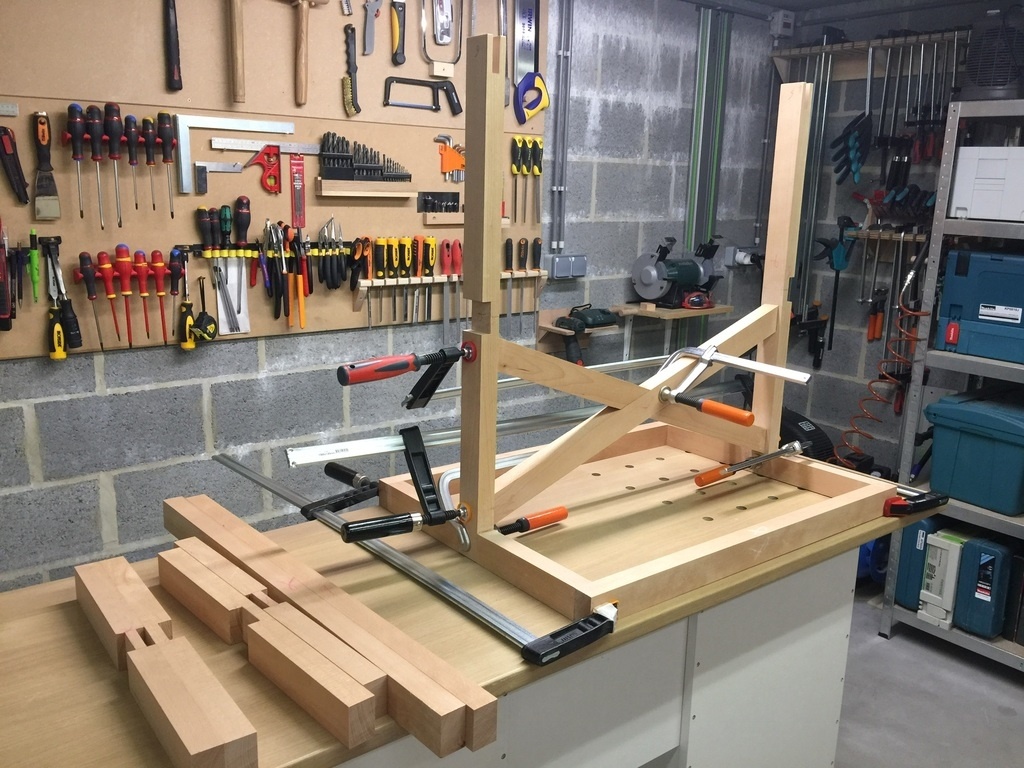

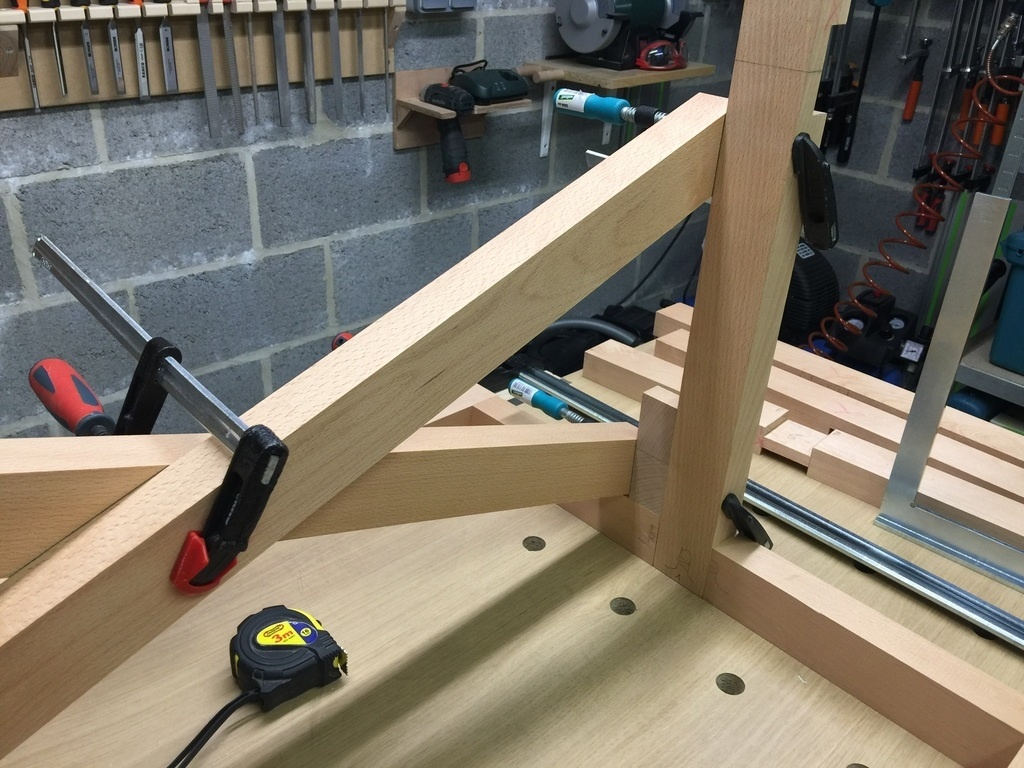

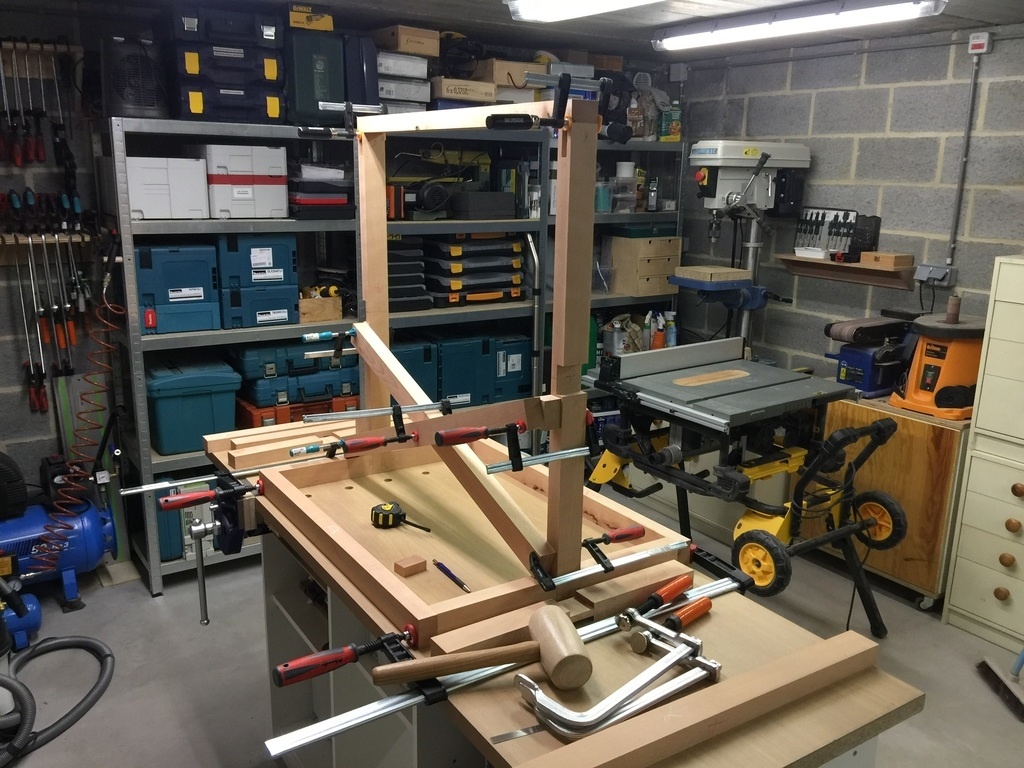

Suite des assemblages...

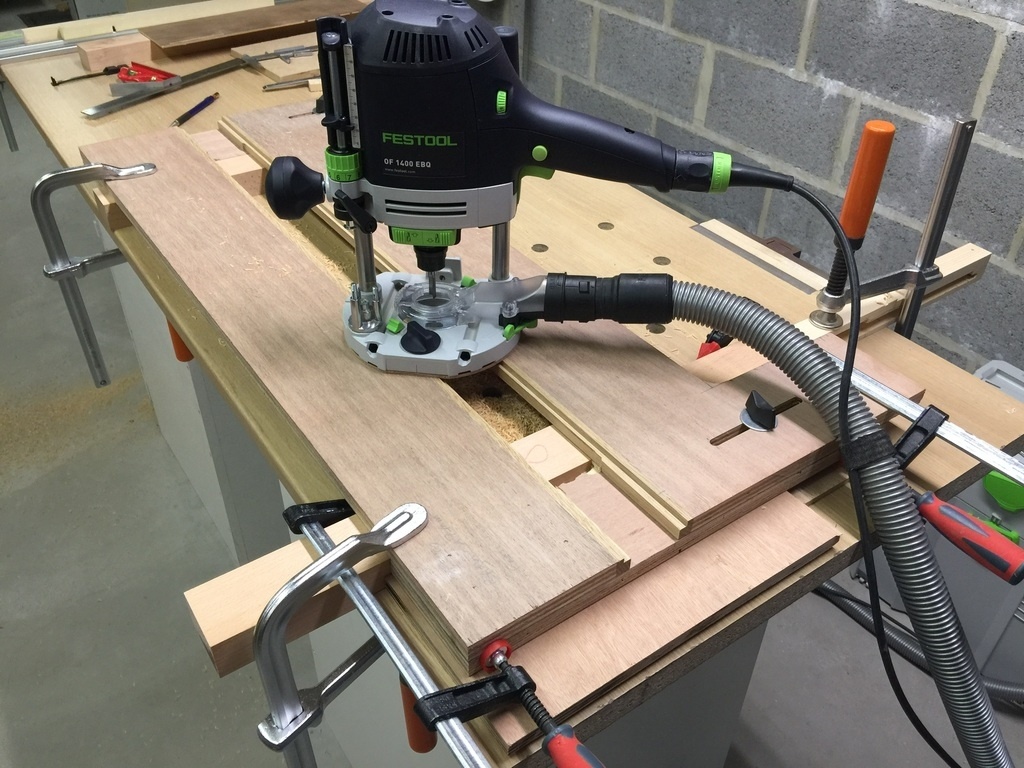

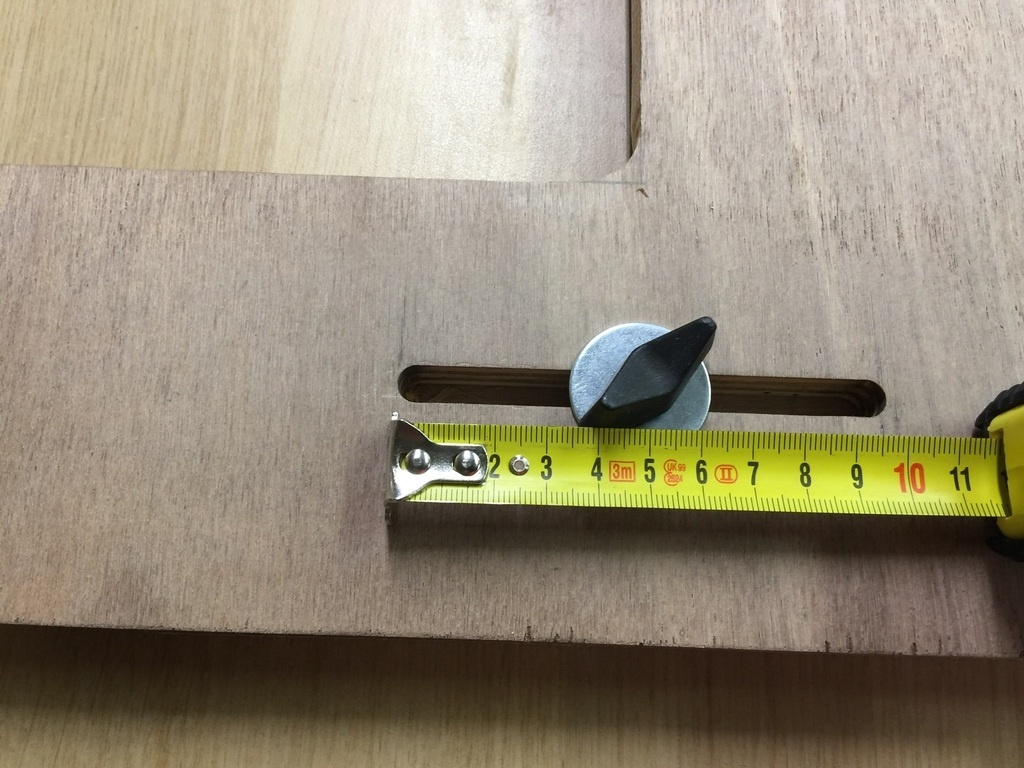

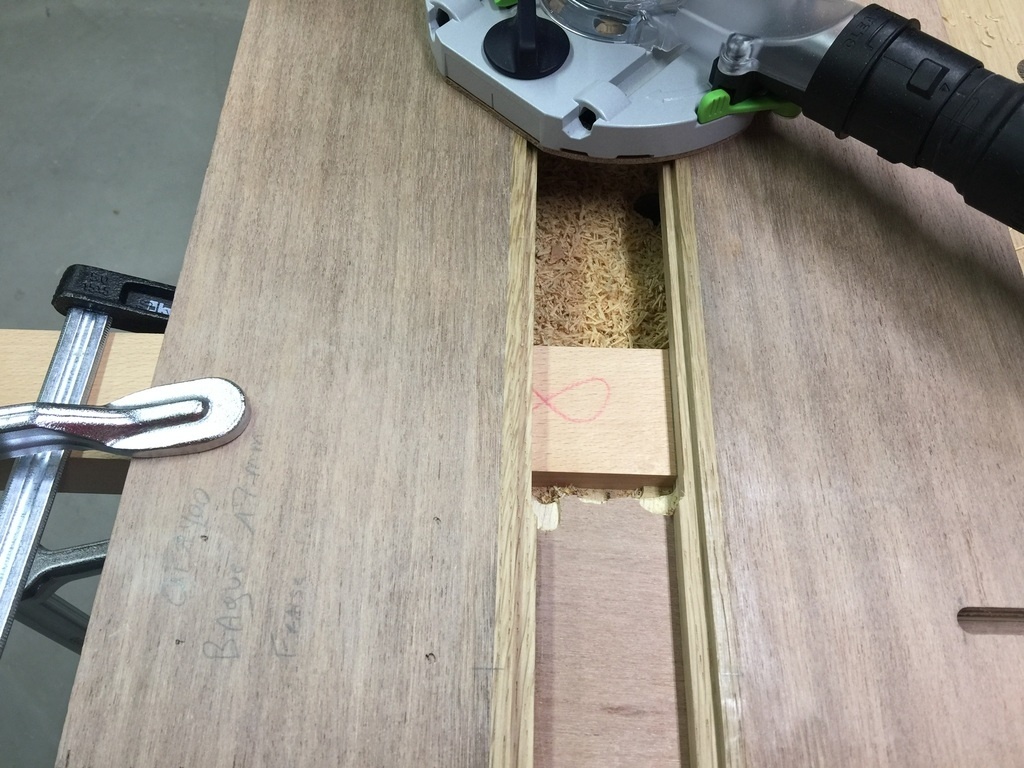

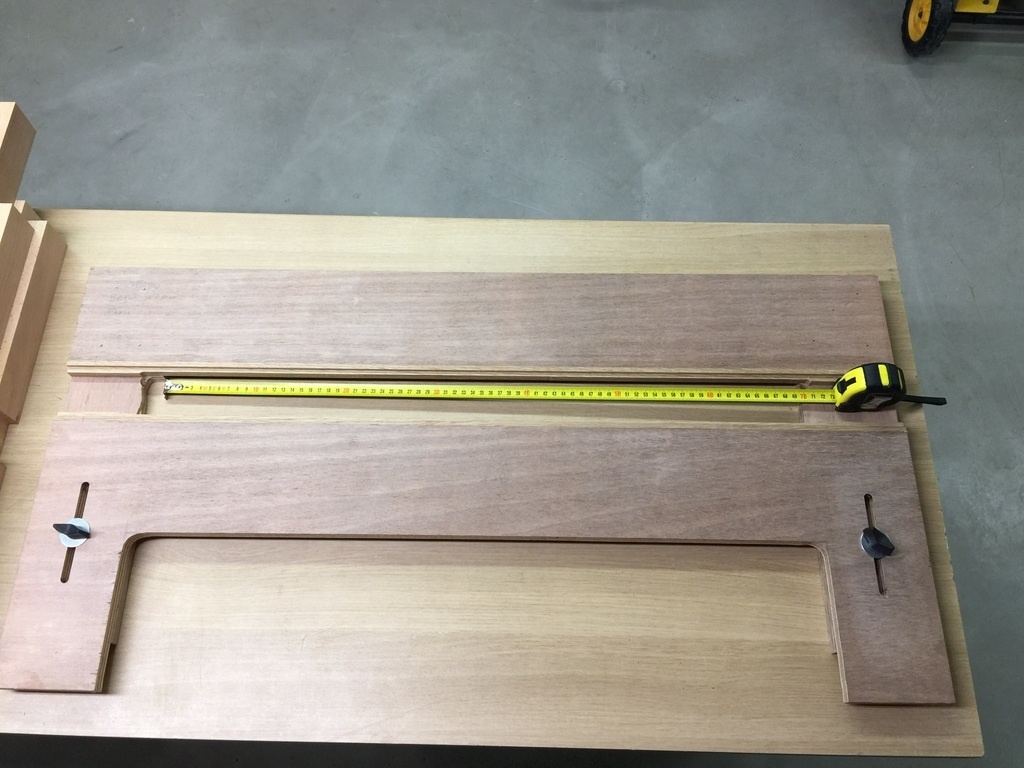

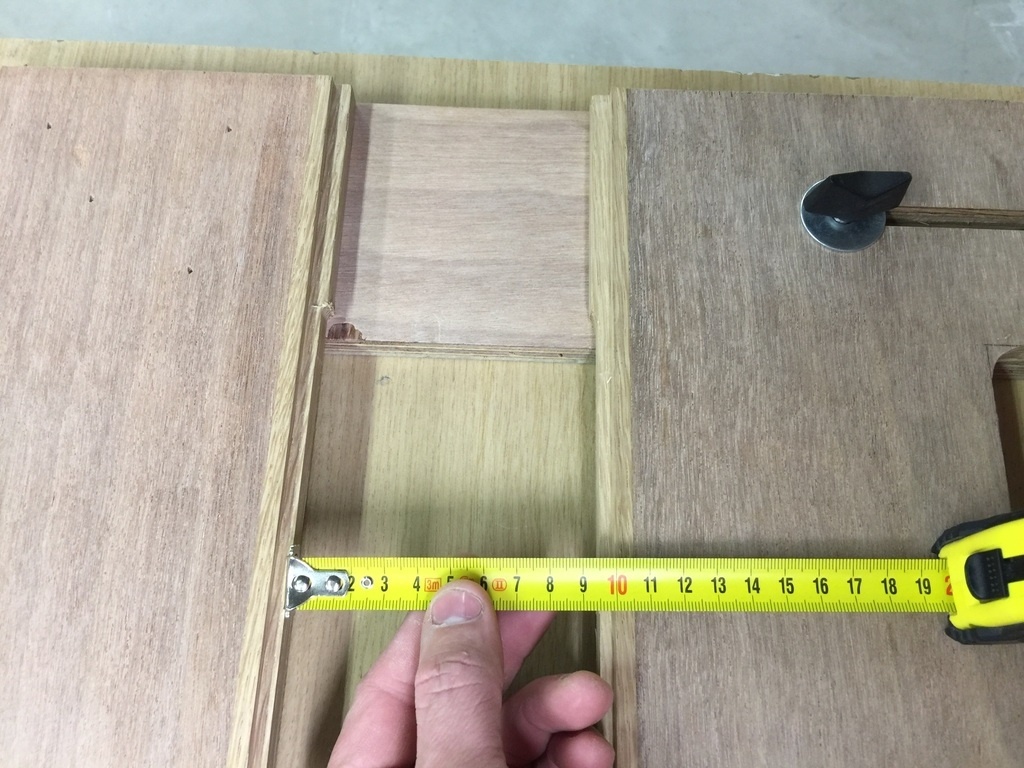

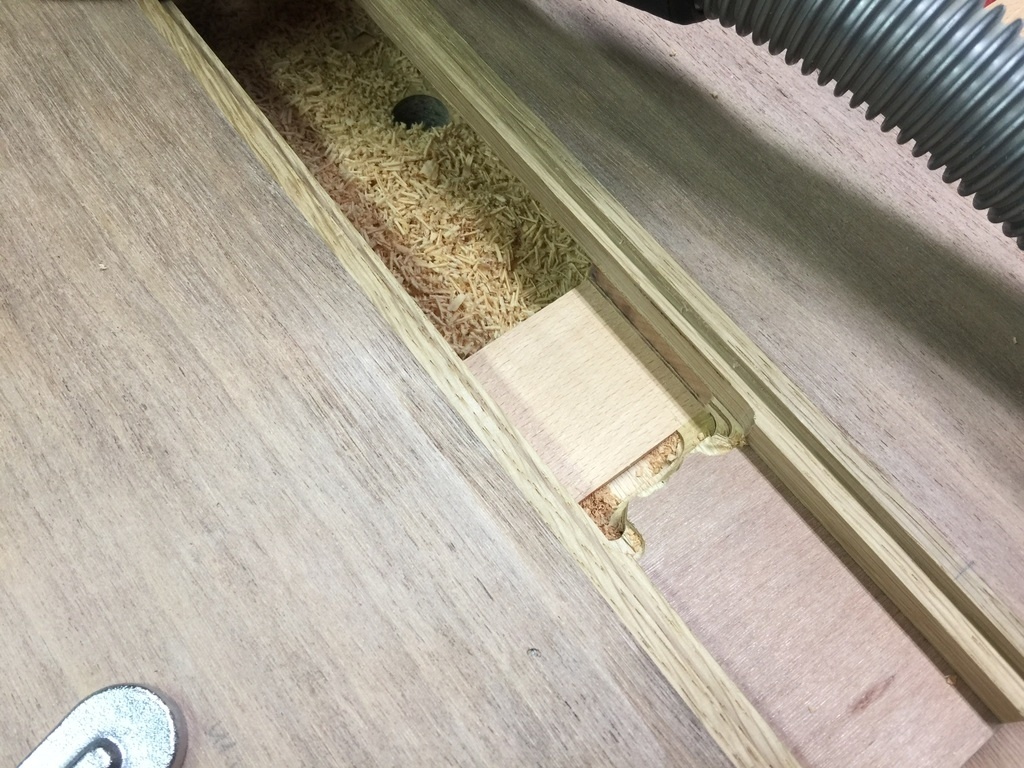

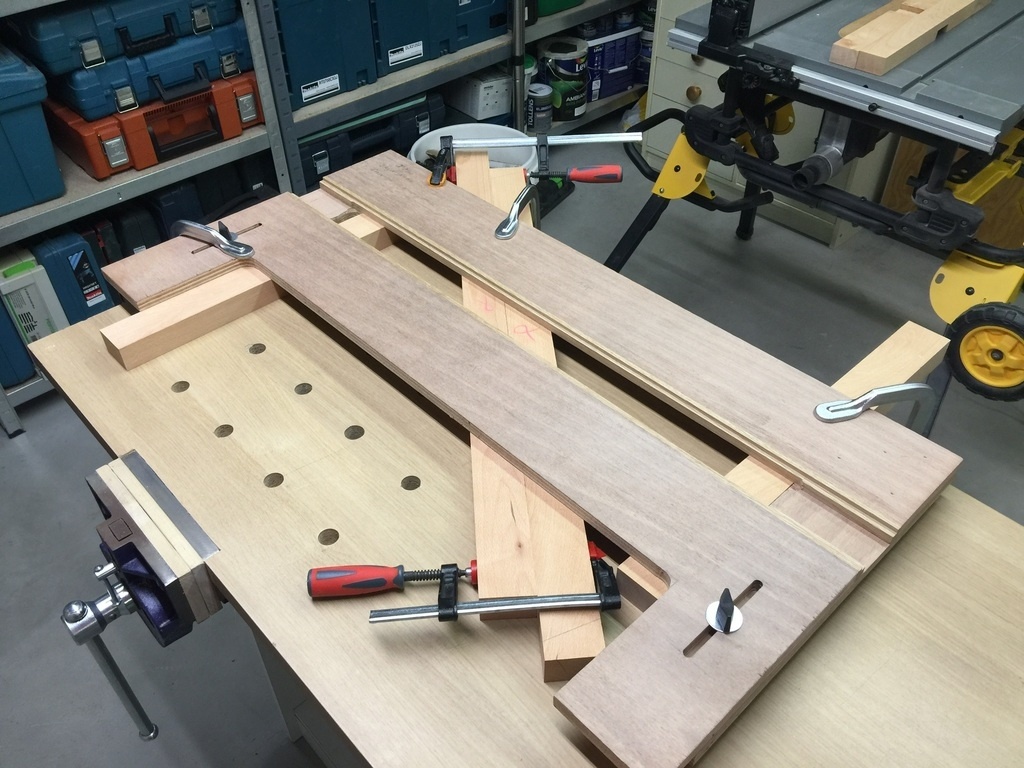

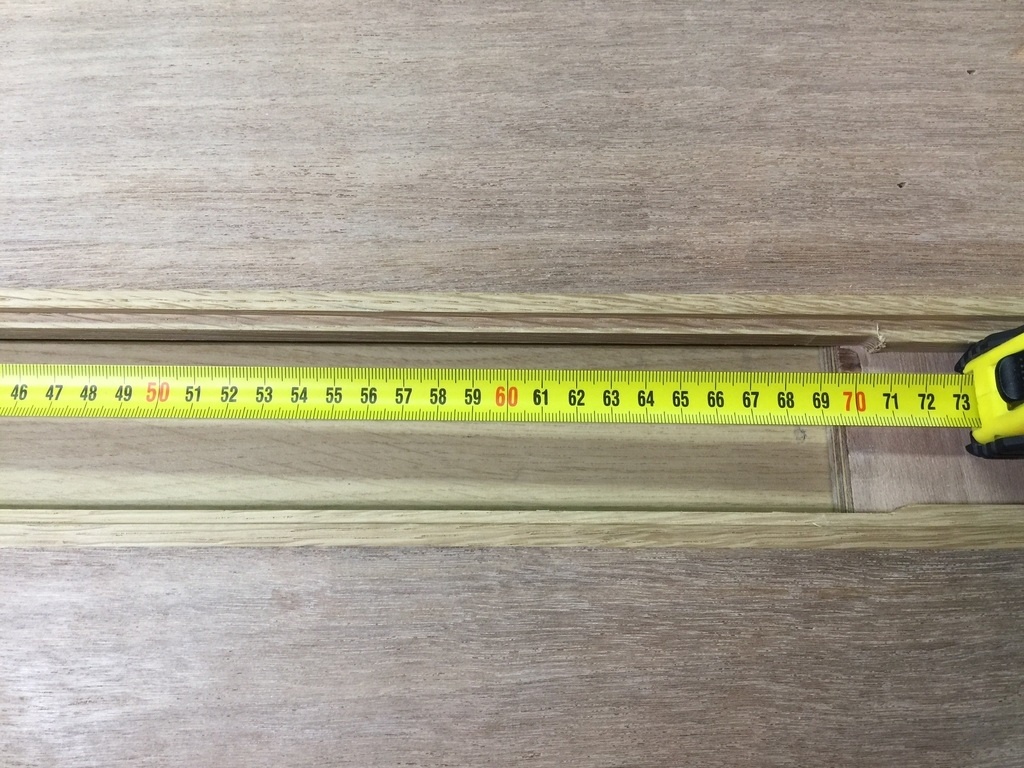

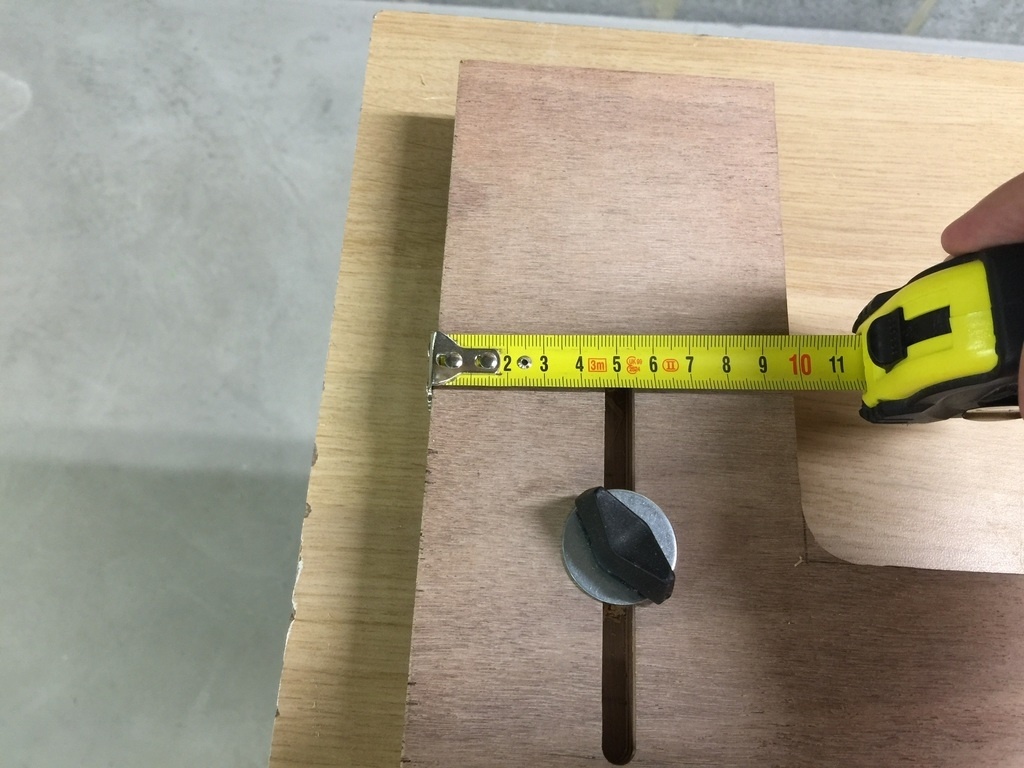

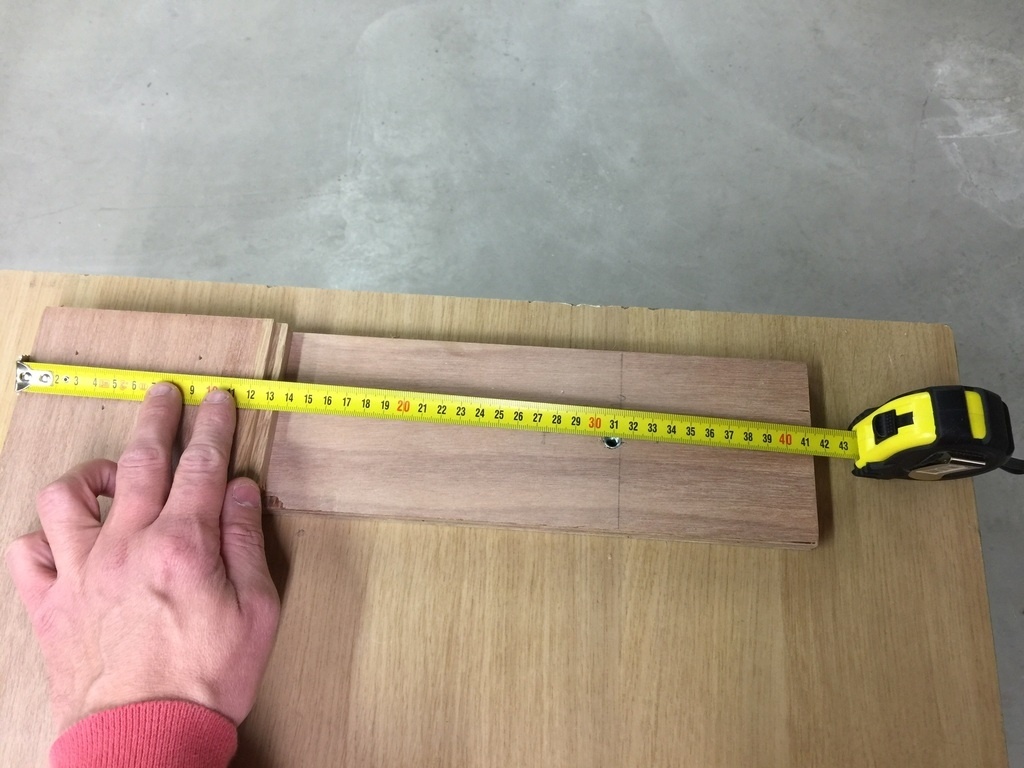

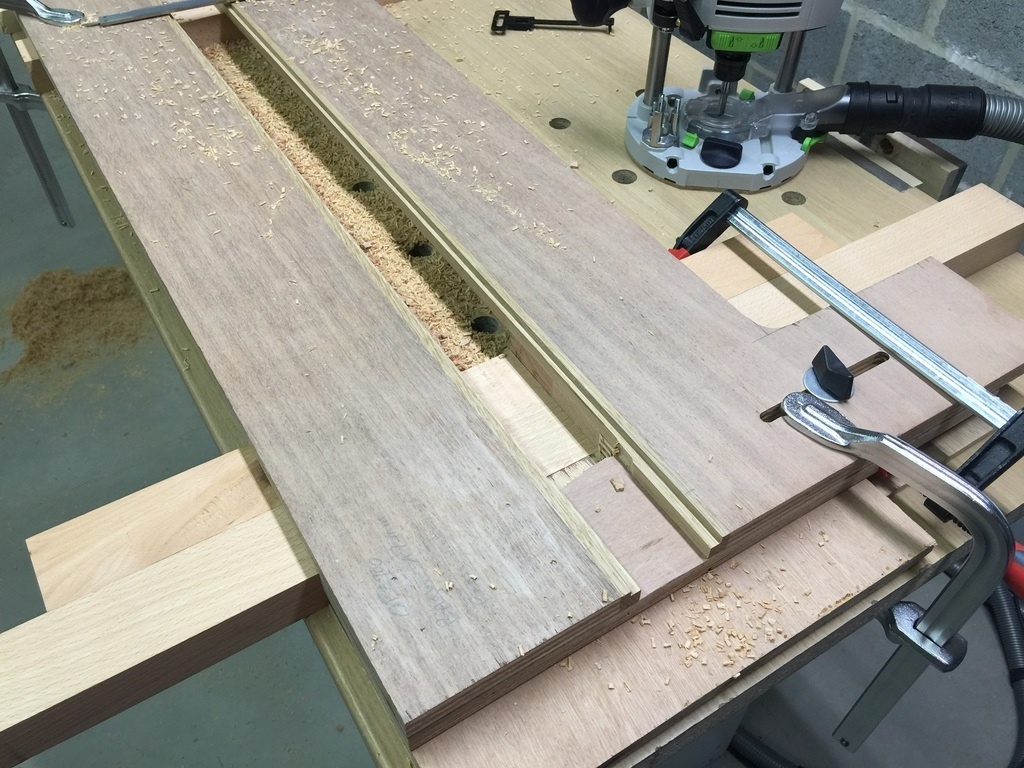

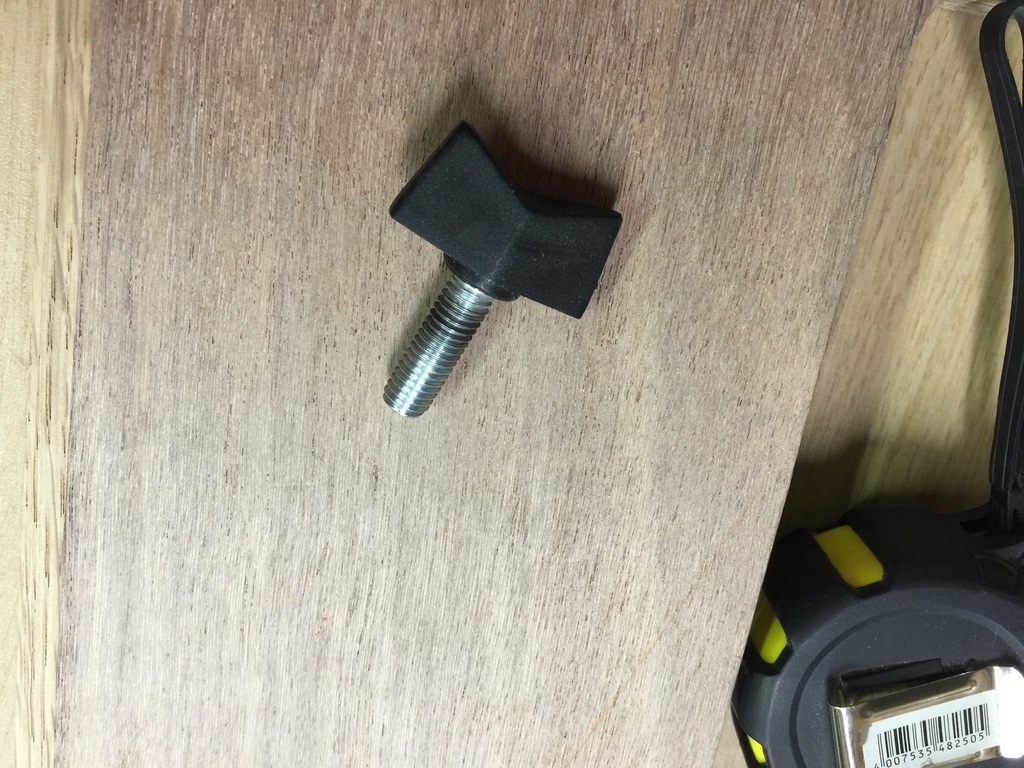

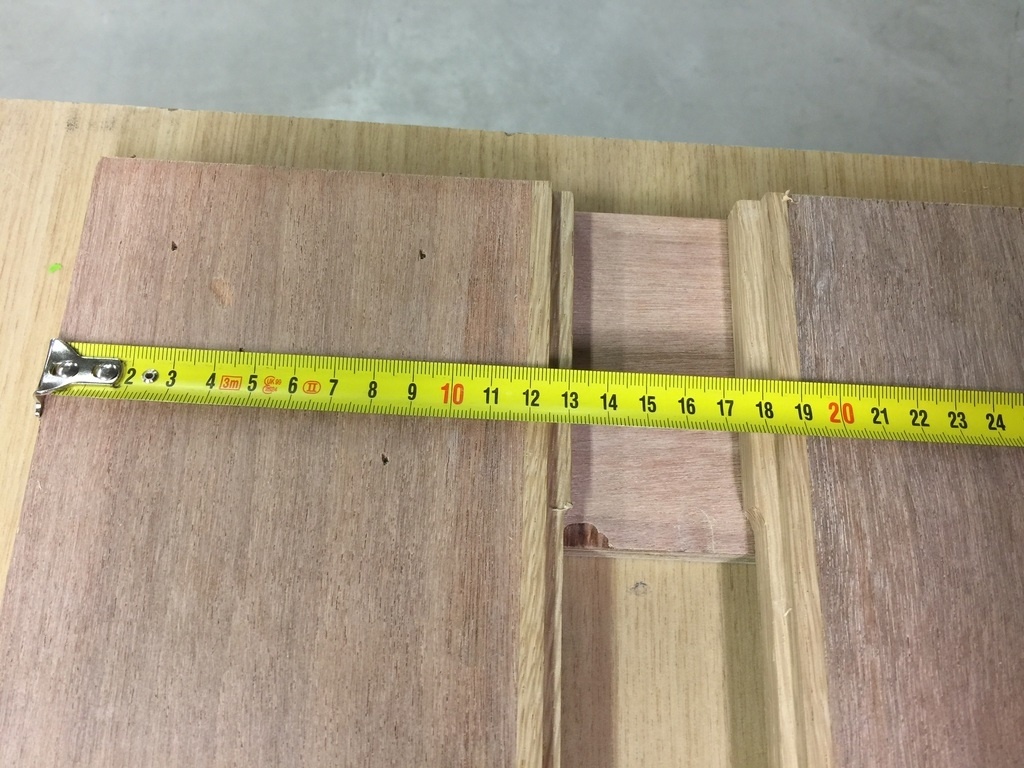

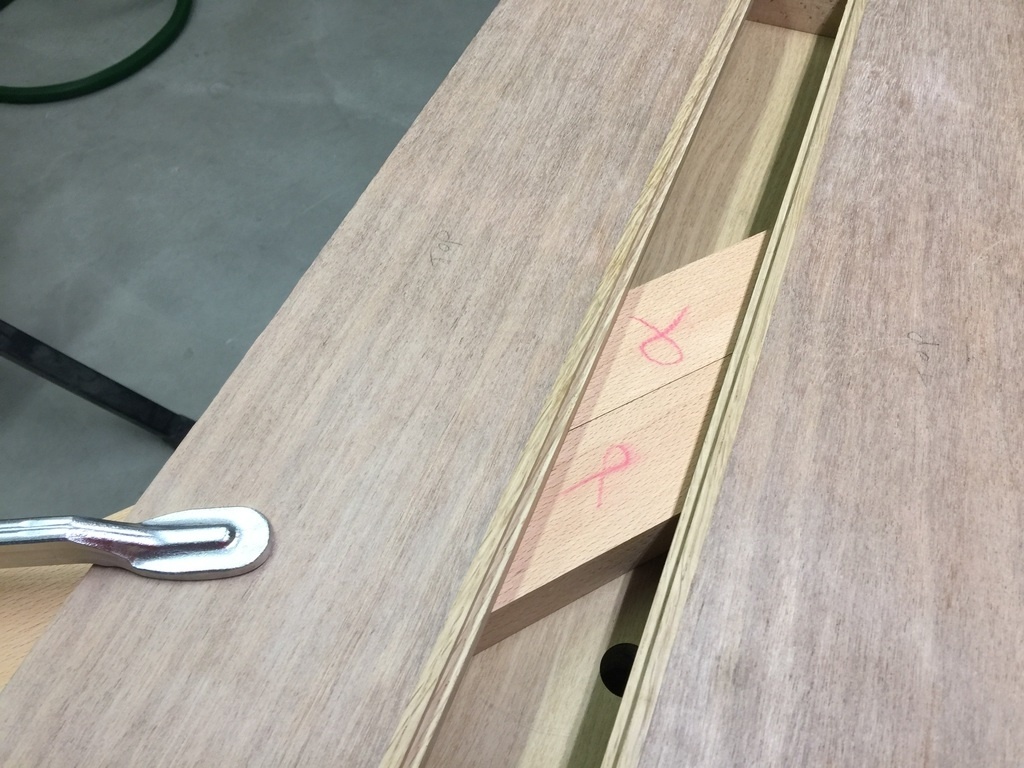

Voici les photos du gabarit de fraisage

Mis à jour

Discussions

Christophe BoisCréations a publié la création "Desserte pour l'atelier - version copain des copeaux".
il y a 8 mois
HZP
( Modifié )

Une réalisation très réussie et avec beaucoup de photos c'est sympa.

Christophe BoisCréations

Merci HZP !

captain
( Modifié )

j’ai fais la gabarit aussi, je le trouve très utile.c'est là que je me suis aperçu que la bague a copier de ma défonceuse OF 1400 n’était pas centrée, pour une machine a ce prix là ça fait mal au c..
surtout qu'elle ne se règle pas(ou alors j'ai pas trouver) 😟

Christophe BoisCréations

En effet, c'est un bon test pour vérifier le centrage. En effet, au prix du Festool, on peut espérer avoir un réglage correct... J'ai constaté la même chose sur la mienne, je me suis servi d'un cône de centrage qui me sert aussi pour la OF1010, j'ai plié les pattes métalliques de la bague qui viennent s'emboiter dans la défonceuse, il ne fallait pas beaucoup pour corriger le centrage. A+

captain

le fond du logement de la bague a un chanfrein a 45 , en liment un peu l’arrête de la bague j'ai réussi a la déplacer pour la recentrée.

Christophe BoisCréations

Il faut user d’astuces pour y arriver 👍🏻

BobbyWatson
( Modifié )

Je suis impressionné par la propreté de ton atelier. Tu bosses comme un cuistot!
Et c'est super sympa d'avoir autant de photos. Bravo!

Christophe BoisCréations

Merci 🙏 Je suis un peu maniaque du rangement et de l'organisation... Je me suis bien amusé à la réaliser.

Bricoliste
( Modifié )

Super bien réalisé, merci pour toute les photos cela donne toujours des idées!
Encore bravo !

Christophe BoisCréations

Merci pour le retour, c’est toujours sympa. 👍🏻

dneis

C'est du boulot dis donc !

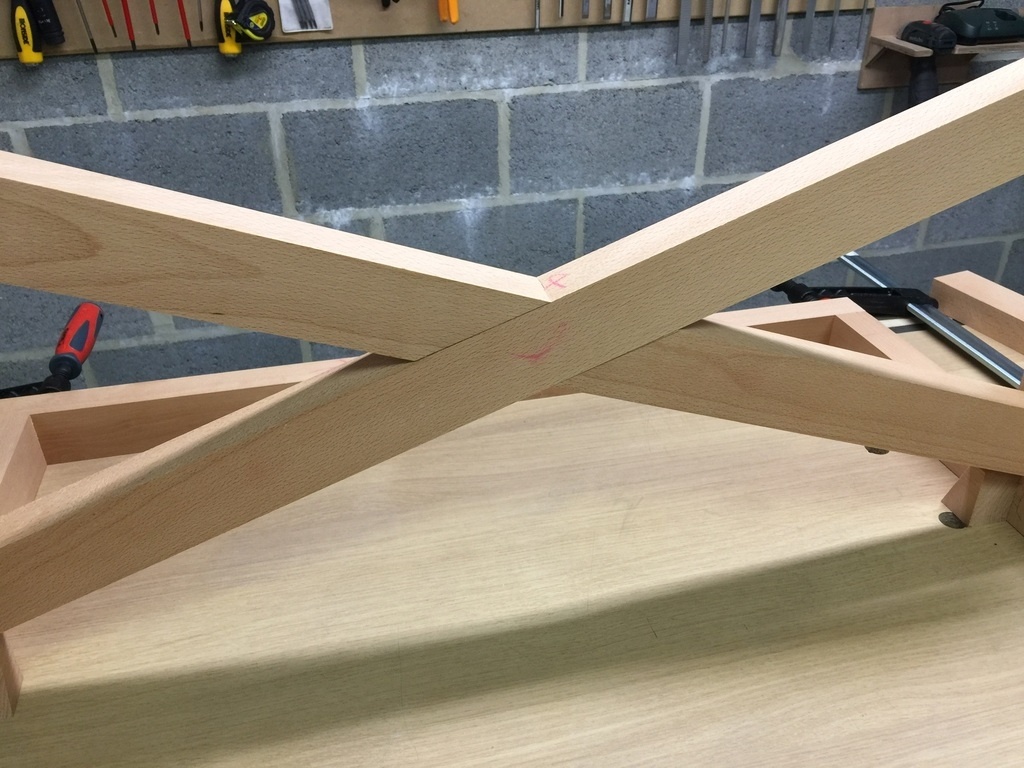

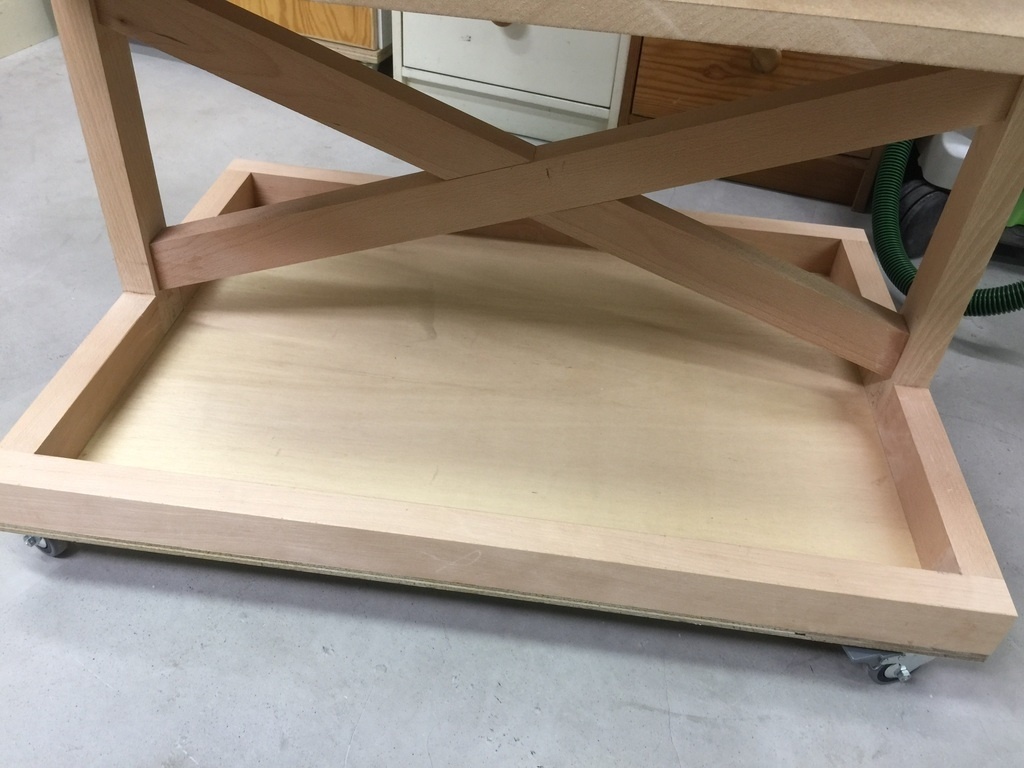

Juste une petite remarque : je trouve étrange d'avoir un renfort en croix X (de saint André ?) dans une direction et de ne rien avoir dans l'autre direction. Pas de béquille, toute la rigidité des deux étages supérieurs repose uniquement sur les deux assemblages des poteaux avec le niveau inférieur. Moi je trouve ça un peu juste. Après, j'ai pas le meuble sous la main pour le tester 😉

Christophe BoisCréations

C’est un peu de boulot mais c’est très chouette à faire. Je voulais, comme Nicolas de copain des copeaux, avoir une desserte sans avoir des montants aux extrémités, pour la facilité d’utilisation. Les poteaux mesurent 50 mm sur 32 mm en hêtre. Pour l’avoir testé plusieurs fois, je m’assieds dessus (+- 80kg) et ça tient bien le coup! Le bois de hêtre est vraiment très résistant.

Biddy31
( Modifié )

Jolie réalisation. Je viens de commencer la même servante et espère arriver à la même qualité que la tienne. Au moins avec tes photos, je peux comparer 😉

Christophe BoisCréations

Merci 🙏 c’est sympa, n’hésitez pas à partager votre réalisation 👍🏻

Dehautenbas
( Modifié )

Jolie réalisation, ça m'inspire...
Aurais tu des plans à nous partager ?
Ou au moins quelques cotes ?

Christophe BoisCréations

voici la réponse ci-dessous.

Christophe BoisCréations

Bonjour, Merci pour votre retour! Je n'ai pas fait de plans pour la réaliser.
Voici quelques dimensions, hauteur 90cm, le plateau supérieur mesure 60 cm x 82 cm.
La structure du plateau fait 58 cm de largeur et 80 cm de longueur.
le plateau dépasse de 1 cm sur de tous les cotés.

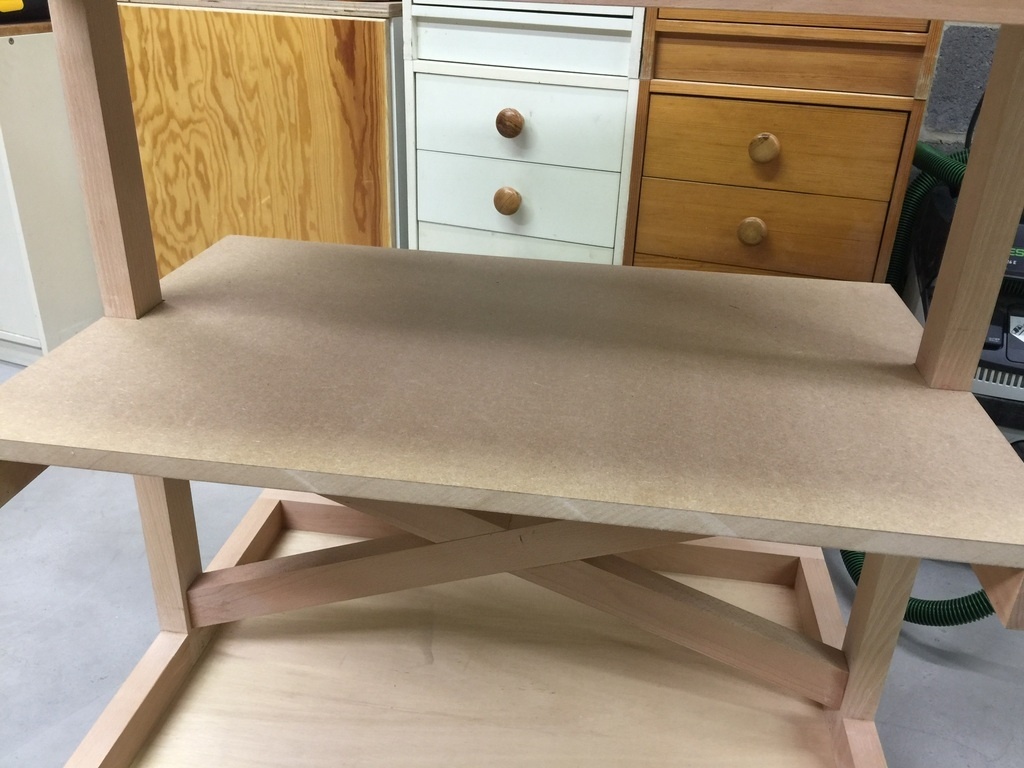

Le plateau intermédiaire/milieu mesure 50 cm x 80 cm.
J'ai mis de plateau intermédiaire plus ou moins au milieu. Il est à 50 cm du sol.
Le plateau du dessous fait 58 cm x 80 cm. J'ai placé 4 roulettes directionnelles avec freins.
Le plus important, dans mon cas, c'est d'être à la même hauteur que mon établi.
Toutes les traverses et montants sont de la même dimension, ils mesurent 50 mm sur 32 mm.
Bon travail...

A+
Christophe
