stefchrys

Escalier limon central

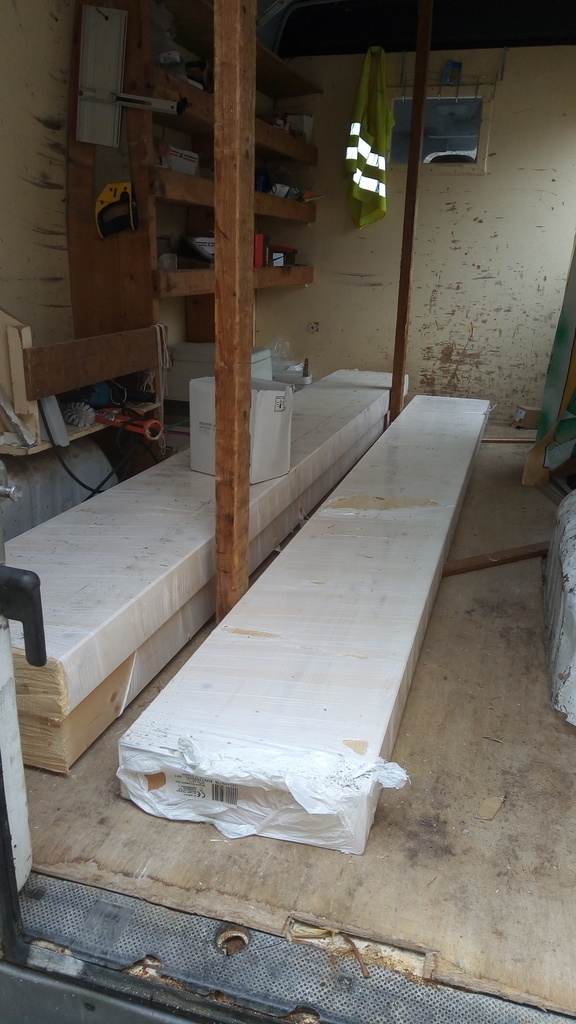

Encore un escalier sur le principe des marches en Hêtre lamellé-collé débitées dans du plan de travail de 36 mm et le limon débité dans de la poutre sapin lamellée-collé 360x100.

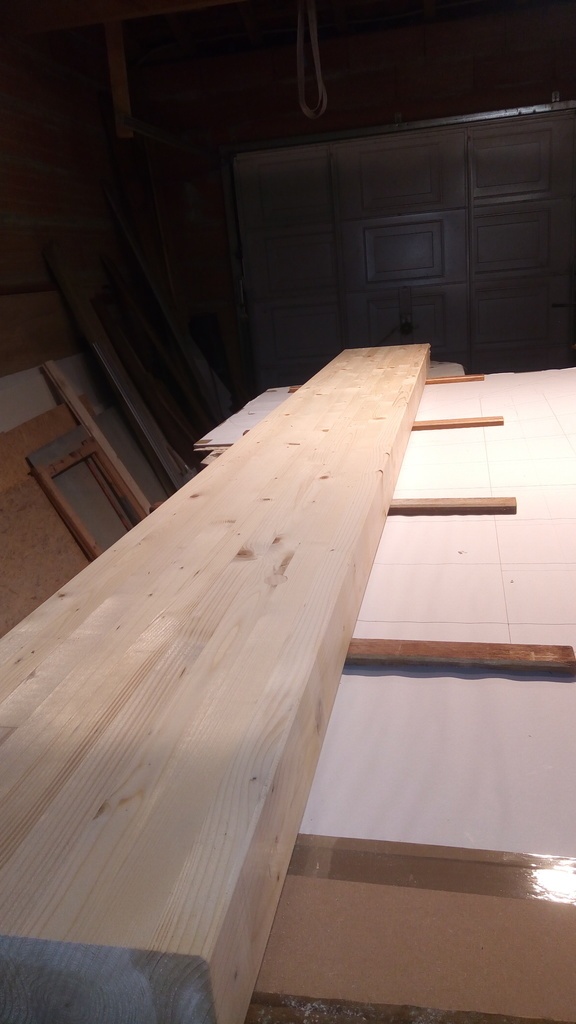

Cette fois, j'ai voulu tester un limon central avec 2 poutres de 100 vissées-collées, je trouve cela plus joli , plus stable .

Il y avait pas mal de contraintes, un espace très petit, une échapée naturelle de 2.10 m au sol, un mur déchiffre tordu, hauteur sol à sol 2.52 m.
J'ai finalement réussi à trouver une solution acceptable , avec une échappée de 1.90 m à la deuxième marche.

Mon module de marche est de 194 mm de hauteur et un giron de 210 mm, j'aurai voulu améliorer le giron mais impossible sous peine d'être puni par l’échappée sous la poutre.

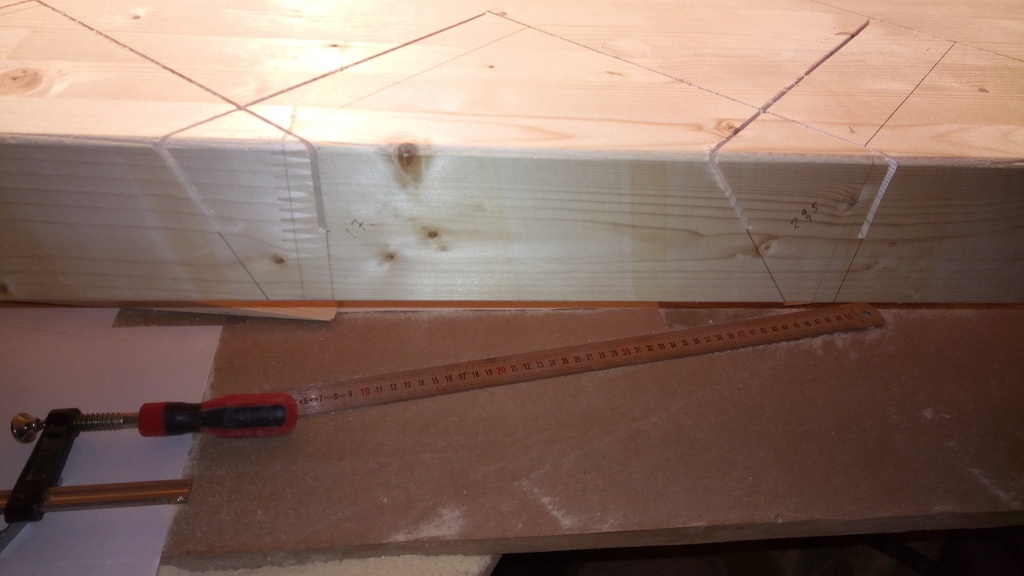

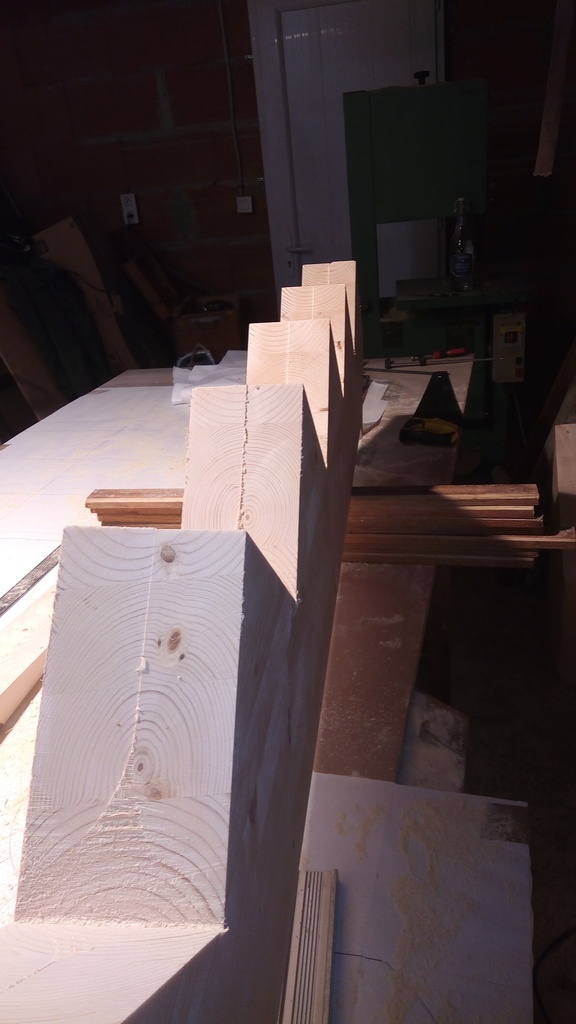

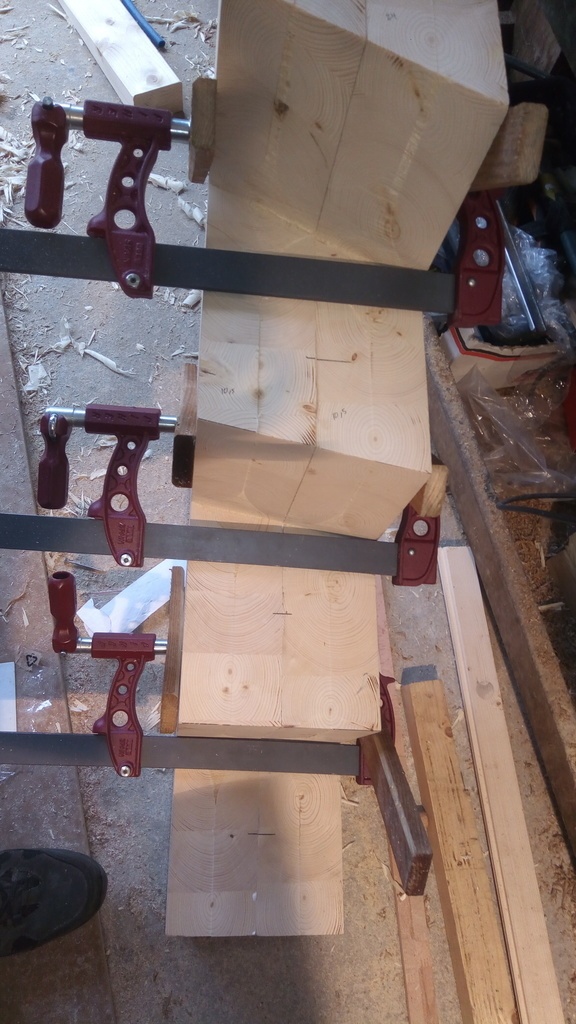

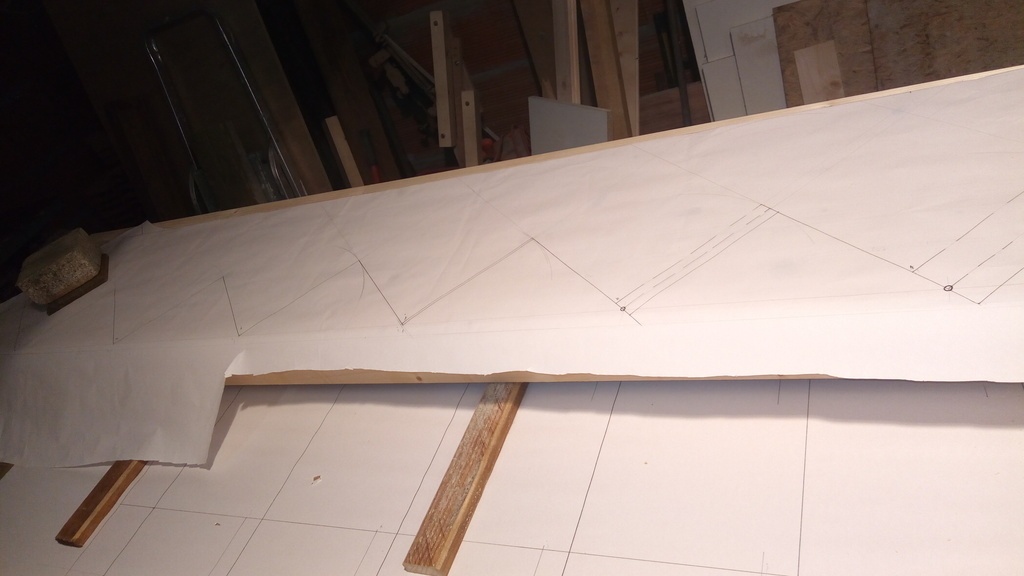

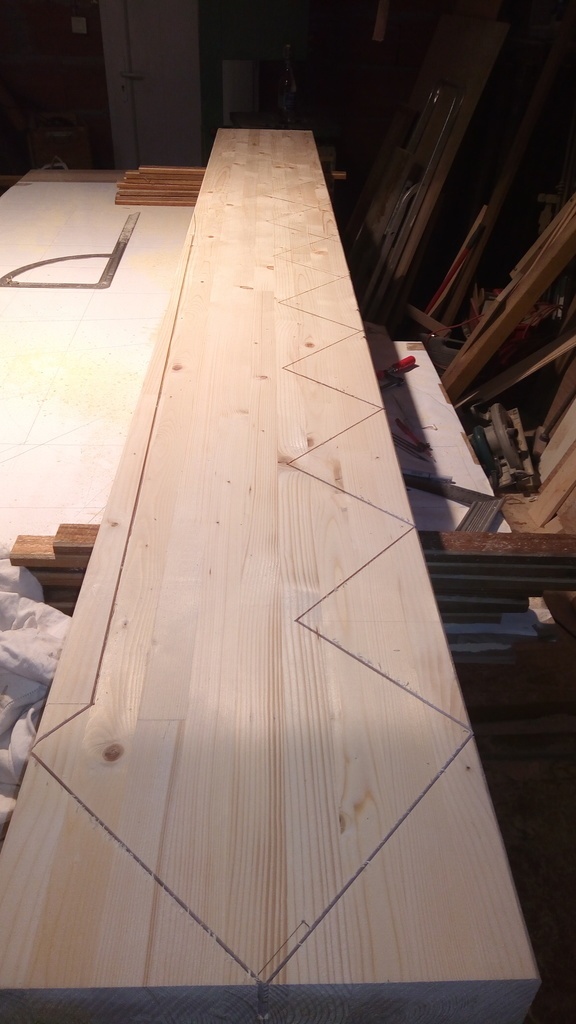

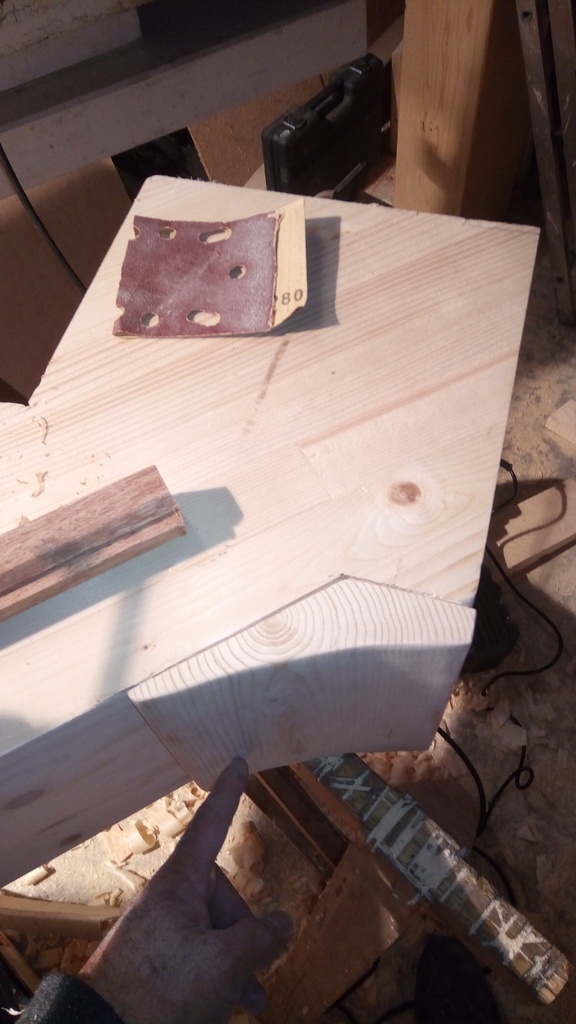

Les limons ont été découpés par retournement, puis collés puis rectifiés au rabot et à la ponceuse à bande.

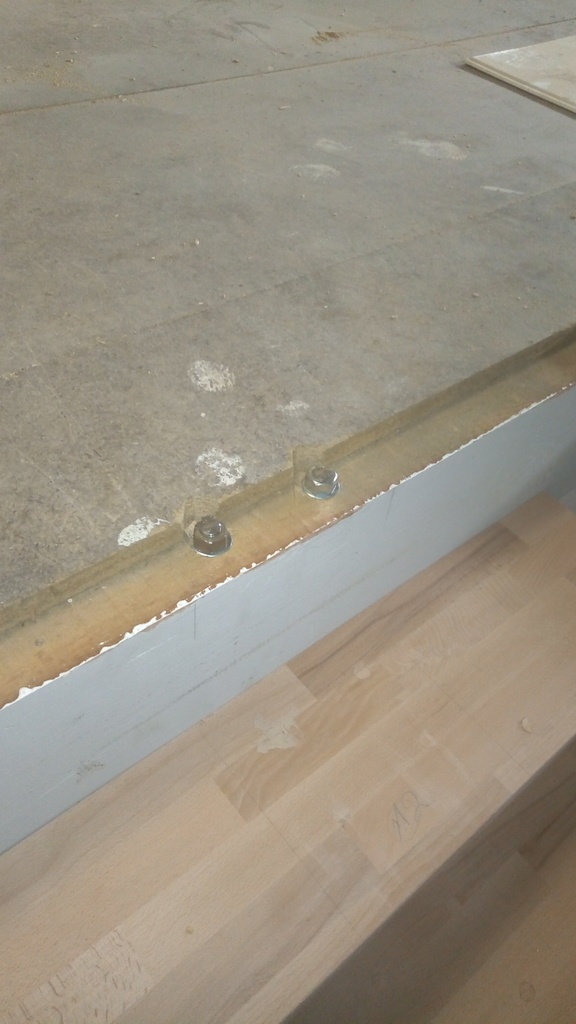

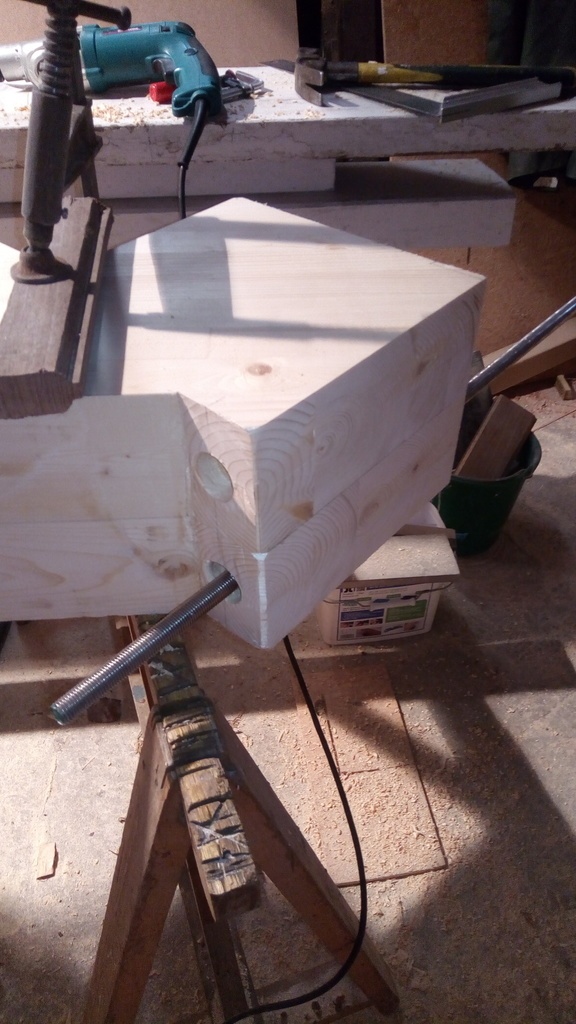

le limon est fixé par 2 tiges filetées de 16 mm puis camouflées par une pièce de bois que l'on appelle le gousset.
A chaque marches j'ai rainuré le limon pour camoufler la jointure des marches au limon mais aussi surtout pour assurer convenablement le porte-à-faux des marches.Celles ci sont vissées avec 4 vis de 6x100 puis bouchonnées.
J'ai tout de même mis sous chaque marche un peu de mastic colle, non pas pour coller les marches mais pour atténuer le grincement de celles-ci.

Les limons haut et bas s’emboîtent ensemble, ils sont aussi vissés, puis collés avec du mastic colle , toujours pour le grincement éventuel.

Les rambardes seront fabriquées par le client, la finition aussi.

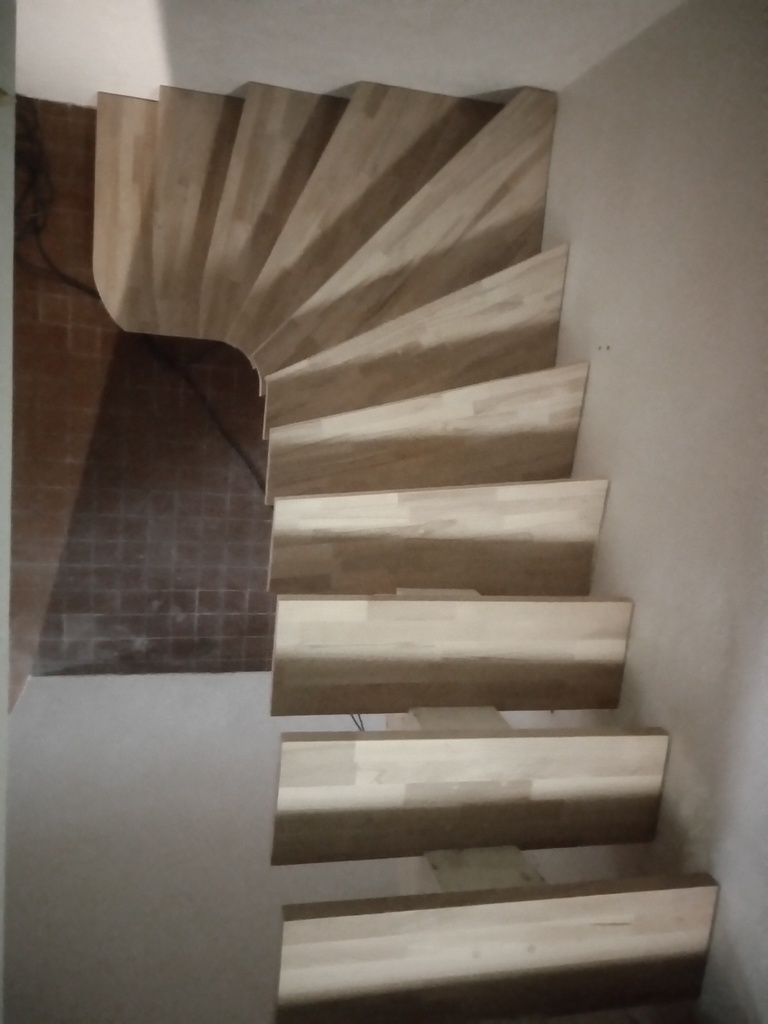

Voici quelques photos.

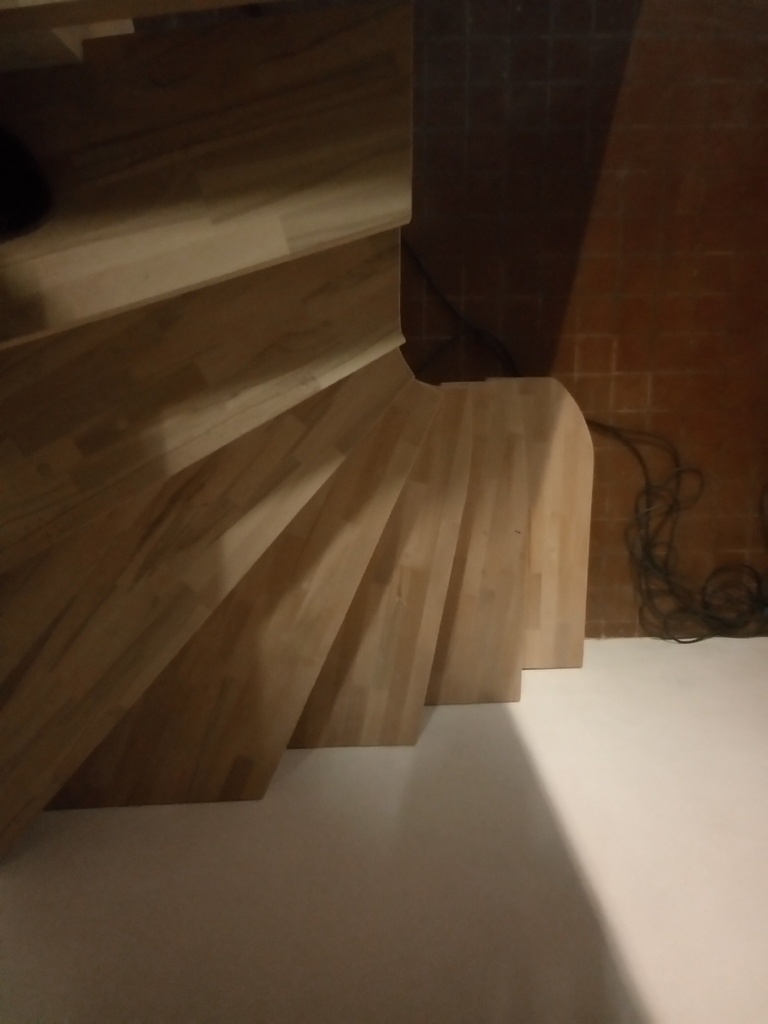

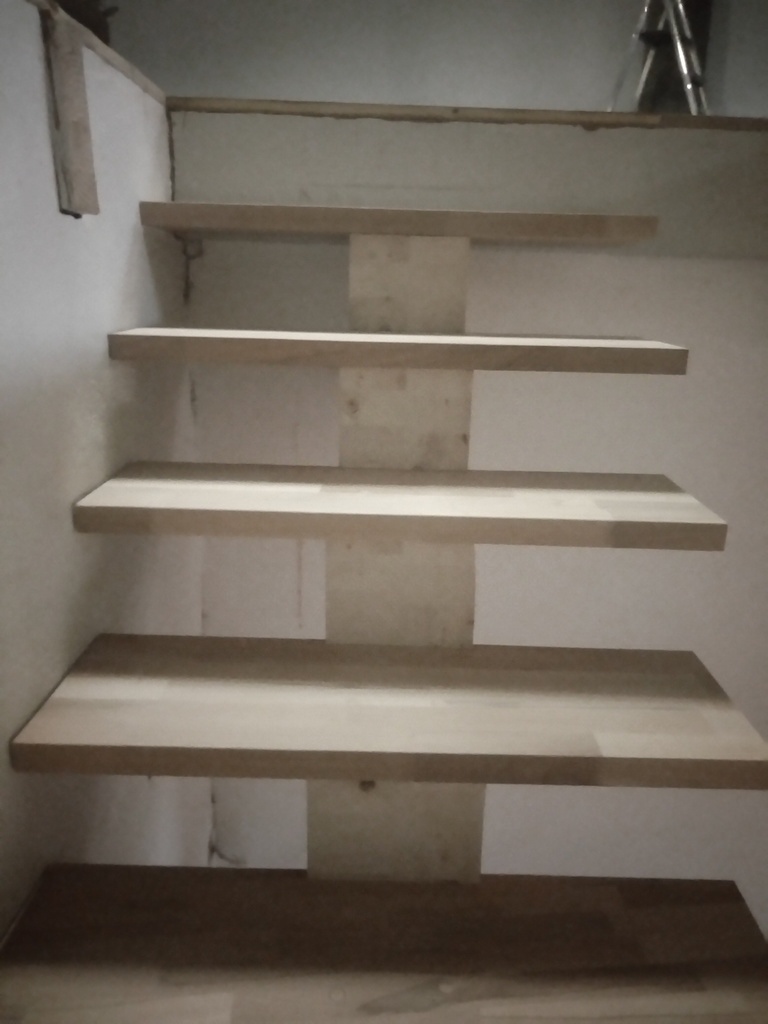

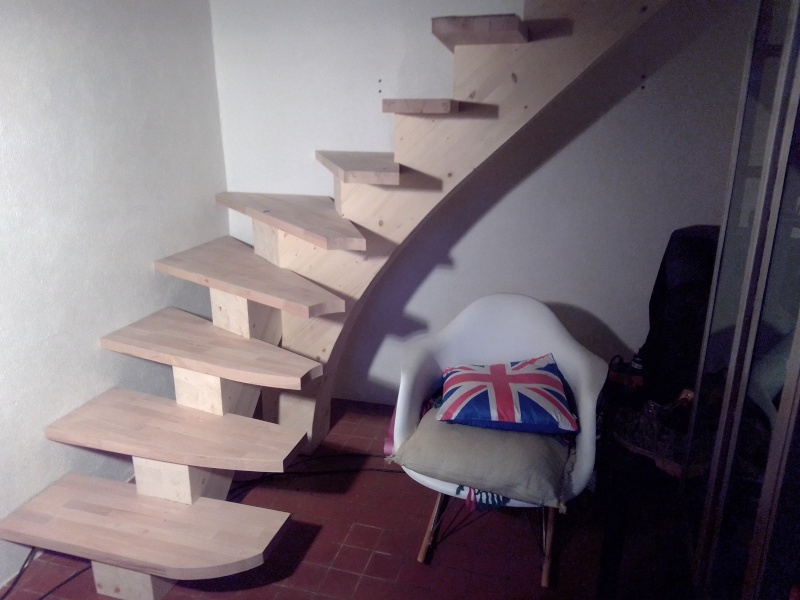

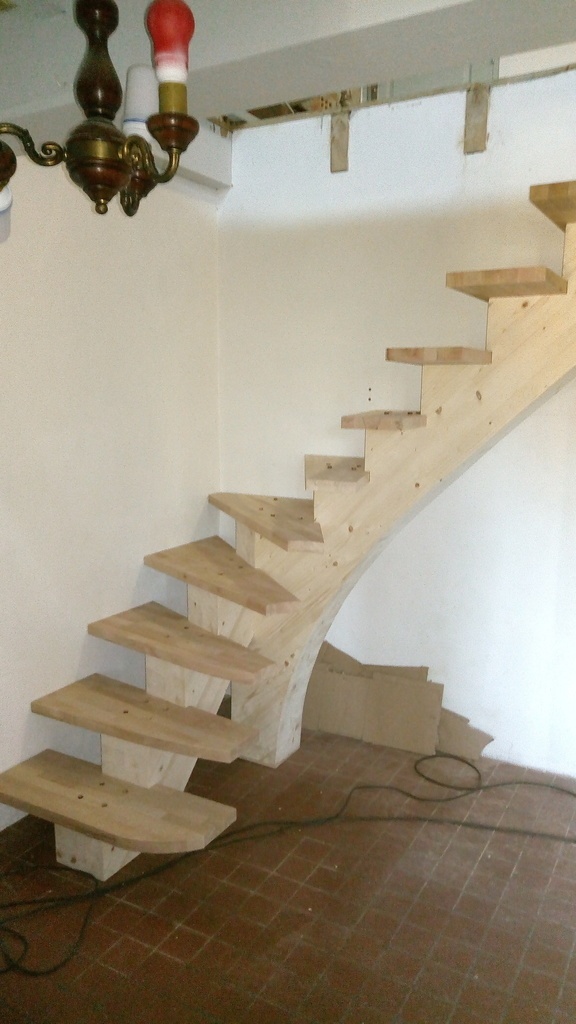

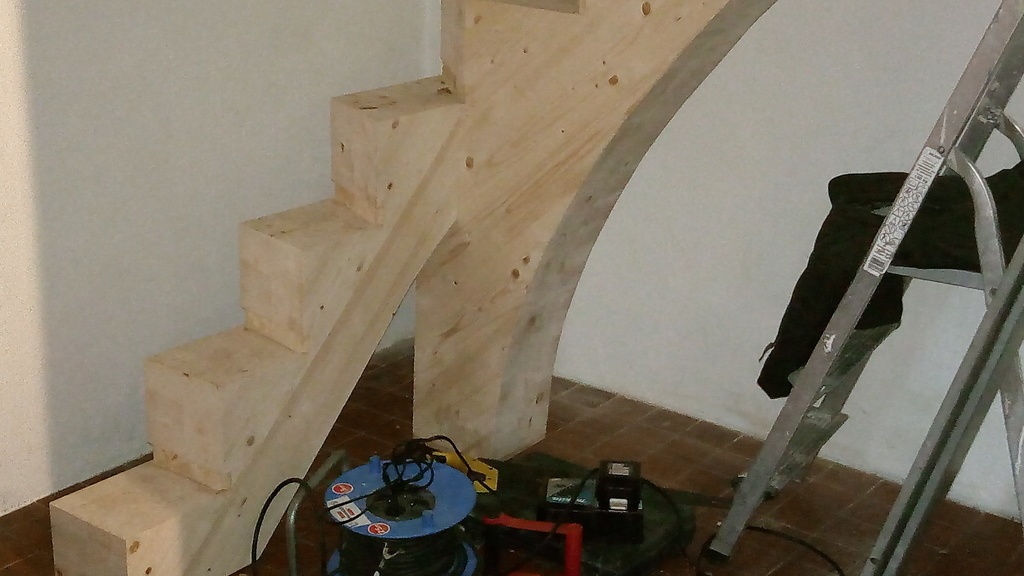

Images de la pose sur chantier, désolé , c'est très sombre

Mis à jour

Discussions

stefchrys a publié la création "Escalier limon central".
il y a 3 mois
kaj
( Modifié )

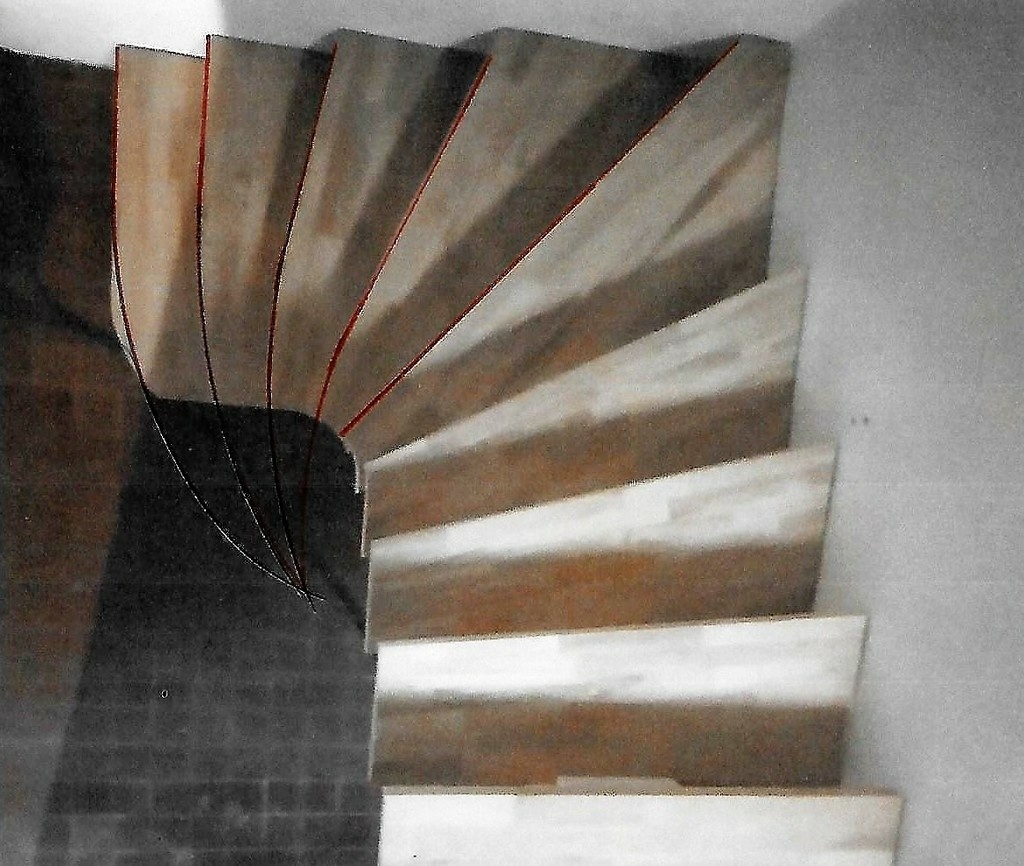

Tu utilises le même logiciel que moi, ton escalier c'est du solide et bien balancé, j'aurais juste vu la courbure de la première plus allongée à la manière de la deuxième et la troisième, et aussi une petite plaquette d'arrivée ( c'est peut être prévu avec le revêtement à l'étage)

stefchrys

Je veux bien un petit dessin pour la première marche si tu peux, merci encore pour tes conseils precieux

kaj

logiciel "Euclide" papier crayon comme tu dis, sinon un petit dessin sur ton escalier

sylvainlefrancomtois

kaj +1

stefchrys

kaj ok effectivement c'est joli tes courbes, je note pour le prochain :)

racmterrof

kaj Merci d'évoquer Euclide. Que serions nous sans cet Homme.

kaj

racmterrof question sans réponse évidente

stefchrys

Merci Kaj , de quel logiciel parles tu?(celui du papier et du crayon ? :D) sinon oui , un revetement en jonc est prévu avec une baguette d'angle.

neophyte
( Modifié )

Beau boulot !

Une petite sugestion,,puisque tu as fait ton escalier tout en courbes.

J'aurais bien vu, le limon chanfreiné, par dessous, et par dessus, au niveau des marches.

Et puis pourquoi pas les marches elles mêmes ?

Je pense que tout cela aurait "adouci" ton escalier et aurait renforcé ton style de départ.

bonne continuation 👍

stefchrys

merci neophyte, oui c'est une bonne idée, merci pour le conseil, je met de côté pour le prochain coup
