cartapuces

Tréteau à bascule


Depuis quelques temps, je me prends la tête quand je dois débiter des panneaux de contreplaqué car seul ce n'est pas facile de poser un panneau sur des tréteaux.
Je suis parti de l'idée de festool avec leur table mobile de sciage

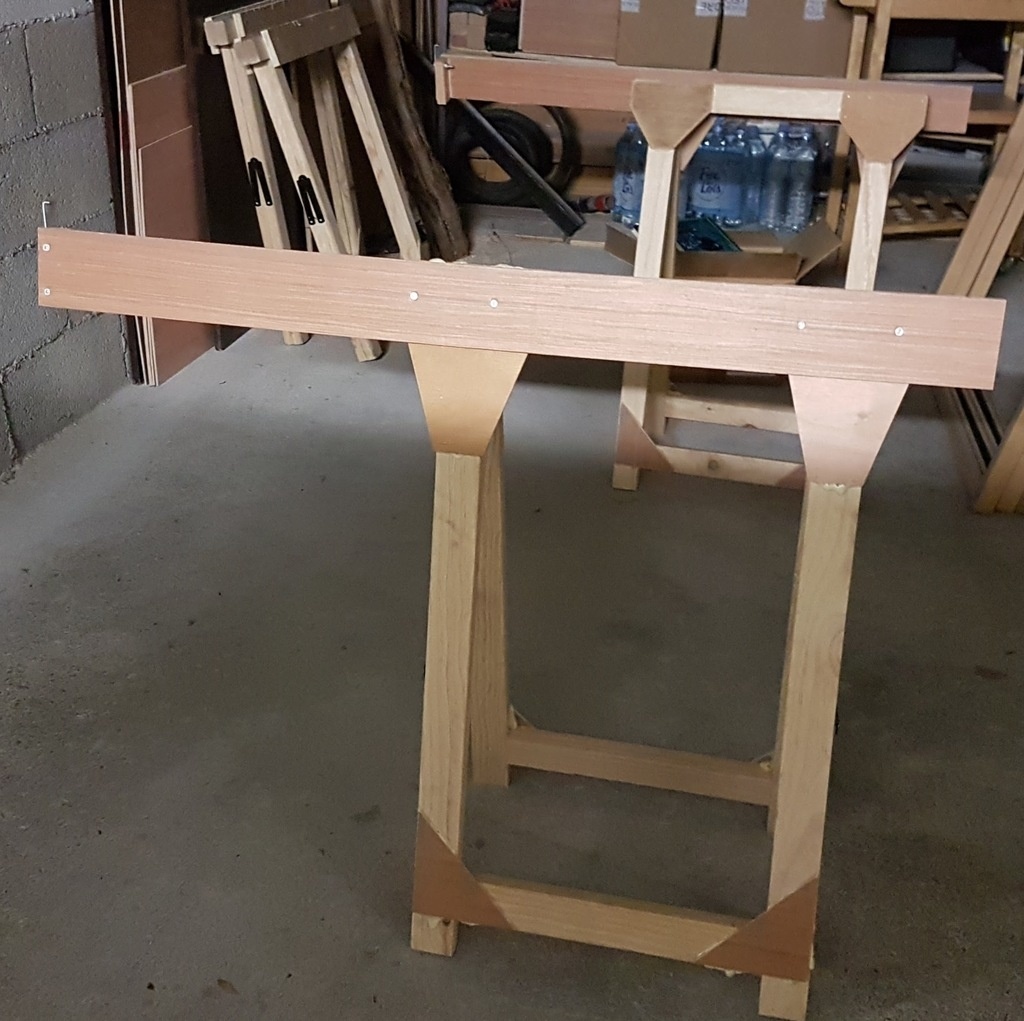

J'ai pris 2 tréteaux que j'ai renforcé aux angles avec des chutes de cp de 5mm.
j'ai fixé sur le haut de chaque tréteau une "planche martyr" en cp de 15 qui dépasse de 400mm d'un coté du tréteau (je n'ai pas fais dépassé la planche martyr des 2 cotés car je n'ai pas beaucoup de place).

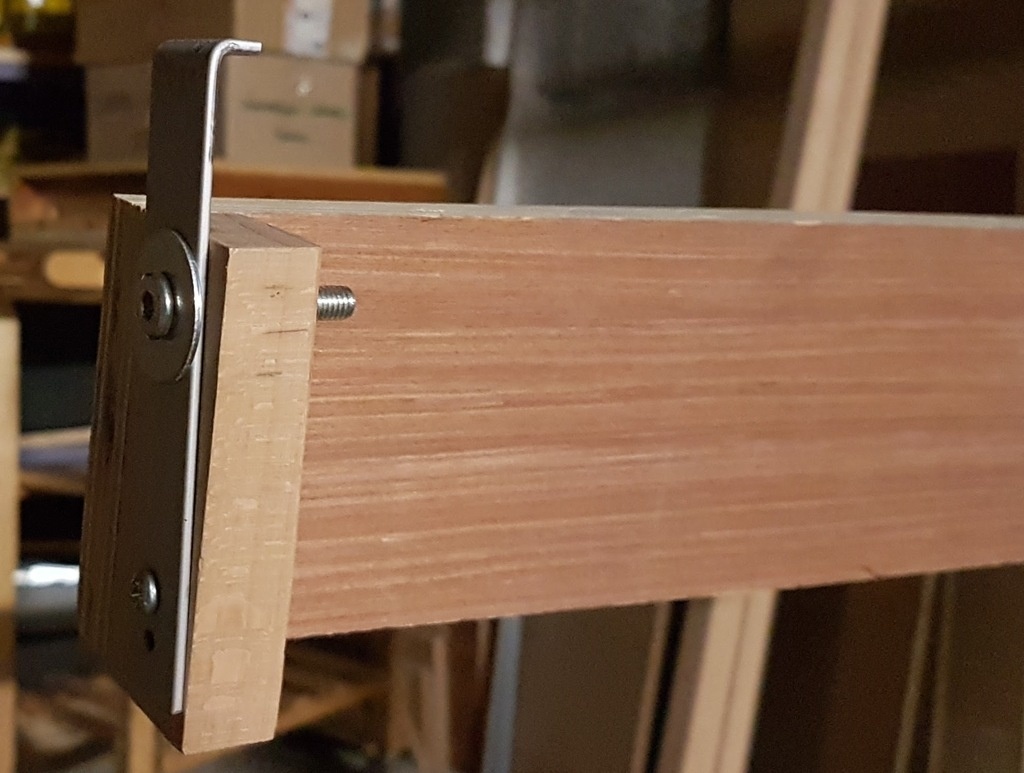

sur l’extrémité de la planche martyr, j'ai collé vissé une cale en hêtre sur laquelle sera fixé plat en aluminium.

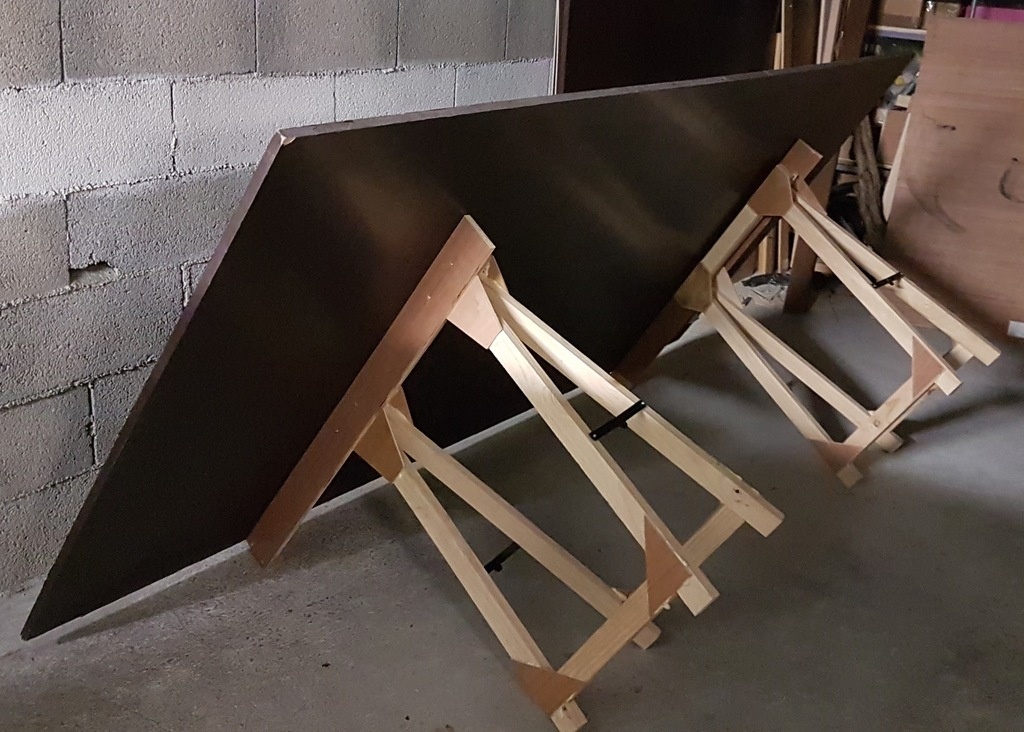

Utilisation: Je couche les 2 tréteaux, pose le panneau sur les plats en aluminium, redresse l'ensemble sans problème et le panneau est maintenant à l'horizontal.
Je vérifie stabilité des tréteaux qui se trouvent positionnés au centre de la largeur d'une plaque de 1200 mm et j'ajoute des tréteaux supplémentaires qui sont équipés de planches martyrs.

Je n'ai pas fait de finition sur ces tréteaux de mauvaise qualité mais qui me rendent service.
le choix du cp de 15mm: des chutes...

Ces tréteaux à bascule sont adaptés à mon espace de travail réduit.
Je pré-débite les panneaux dans le garage, puis passage à mon "atelier" la cave...

Si j'avais plus de place, je ferai en sorte que l'extension de mon tréteau (planche martyr) dépasse de 400mm de chaque cotés

Mis à jour

Discussions

cartapuces a publié la création "Tréteau à bascule".
il y a 1 an
Peiot

Intéressant.

Peuch

Bonne idée.

cocoM
( Modifié )

l'idée me plaît, il ne manque qu'une "échelle" calée entre les tréteaux et la planche pour pouvoir débiter direct sans aucune galère.

cartapuces

Oui, mais le manque de place m'impose certain choix.
C'est déjà beaucoup mieux avec les tréteaux à bascules, et ils ne servent qu'une dizaine de fois dans l'année.

Boris Beaulant
( Modifié )

Bonne idée !
Mais alors, après, sur deux tréteaux seulement, comment fais-tu pour couper le panneau. Une fois en deux morceaux, il tombe, non ?

cartapuces

Non Boris,
Comme je l'ai indiqué dans mon descriptif "j'ajoute des tréteaux supplémentaires (2)qui sont équipés de planches martyrs."

rapabois
( Modifié )

Astucieux, encore une idée de "troisième main" à mon garder sous le 3e coude !
Merci cartapuces

FMJ
( Modifié )

Très bonne idée ! Il faut être bien sûr de la solidité des tréteaux, car avec un panneau de MDF ...

cartapuces

essai fait avec du cp bakélisé de 18mm, ça ne "vrille" pas malgré la piètre qualité des tréteaux (les renforts ont toute leur utilité lors du redressement du panneau).

Philippe Gelard

C'est pas bête.
