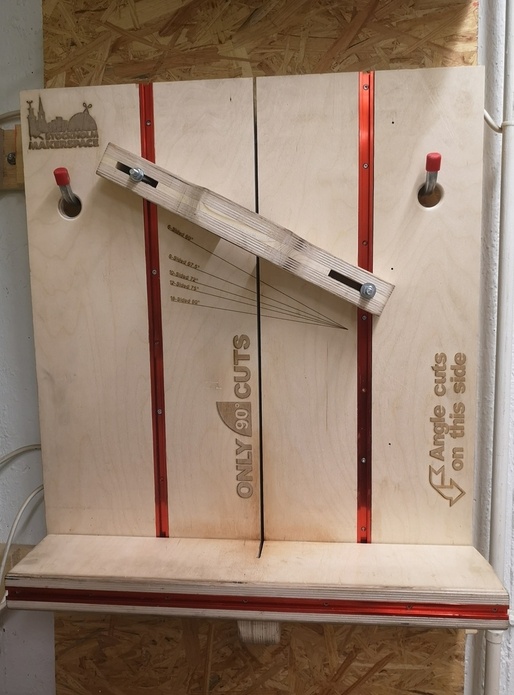

Chariot de coupe pour scie sur table


Petits projet qui a finalement demandé pas mal de temps.

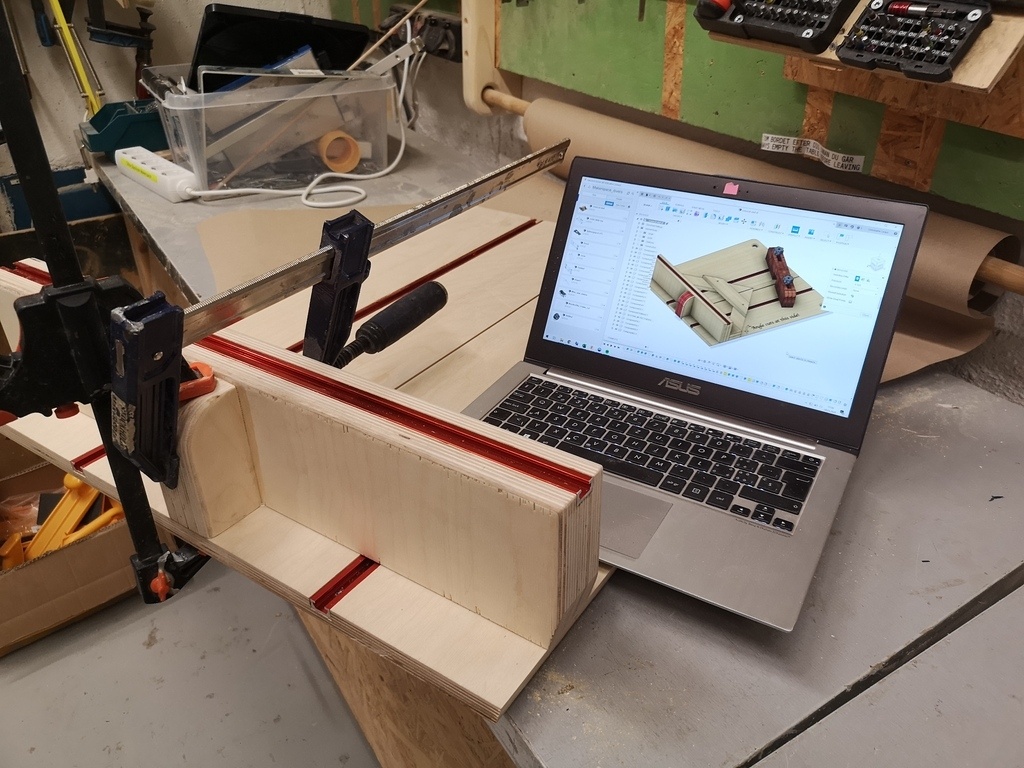

Un chariot pour la scie sur table, avec pas mal d'options.

L'avantage c'est qu'il n'y a qu'un seul guide sous le chariot, ce qui permet d’avoir des coupes droites au centre, et de décaler le chariot pour des coupes avec la lame inclinée.

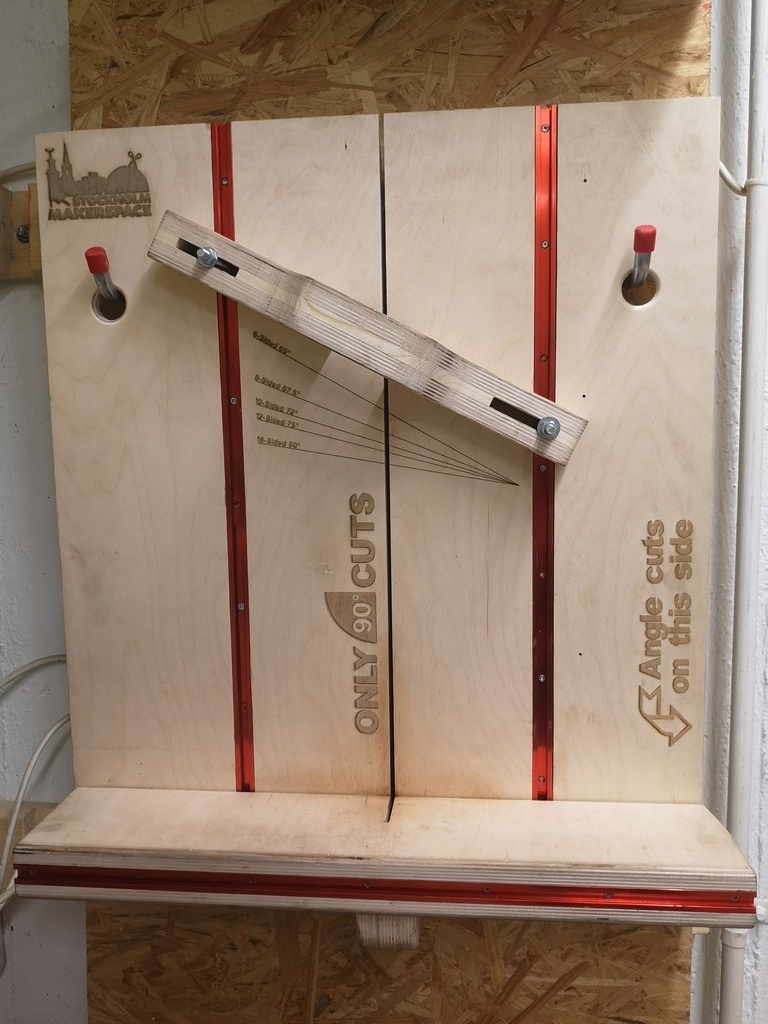

Avec l'aide de la découpeuse laser, j'ai ajouté des lignes pour aligner le guide et ainsi pouvoir découper des segments pour faire des bols sur le tour.

ça remplacera le vieux chariot qui coupait tout à 90.5° ;)


Discussions

chrislorax a publié la création "Chariot de coupe pour scie sur table".
il y a 3 ans
nicoboom
( Modifié )

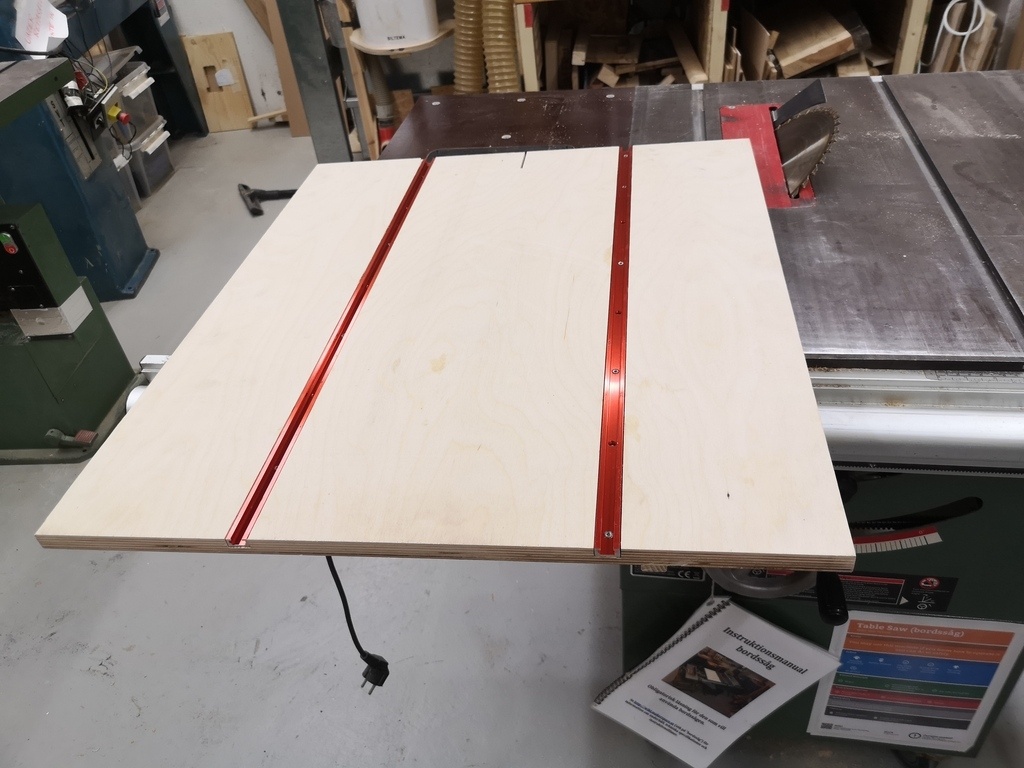

Bonjour, réalisation très propre ! Petite question : les rails ont l'air d'occuper toute l'épaisseur du panneau, cela ne le fragilise pas trop lors de la manutention ? Nico

chrislorax

Ca ne prend évidemment pas toute l'épaisseur et pour l'instant pas de problèmes. Les rails sont collés avec de l'epoxy, donc ça maintient le tout solidement. Le panneau fait 18mm et les rails autour de 11-12, c'est suffisant et similaire à tous ce que j'ai pu voir sur youtube ou autre.
Le plus gros problème c'est le nombre important d'utilisateurs dans un atelier partagé... Beaucoup ne savent pas s'en servir correctement et vont probablement le réduite en copeaux en quelques mois ;(

nicoboom

Merci pour ta réponse ! En espérant que les multiples utilisateurs en prennent soin....
