herminator

Mezzanine pour cabane


Je vous présente ma dernière bêtise: une mezza pour la cabane publique de mon pays.

L'idée était de ne plus dormir sur une dalle en béton trop froide et inconfortable.

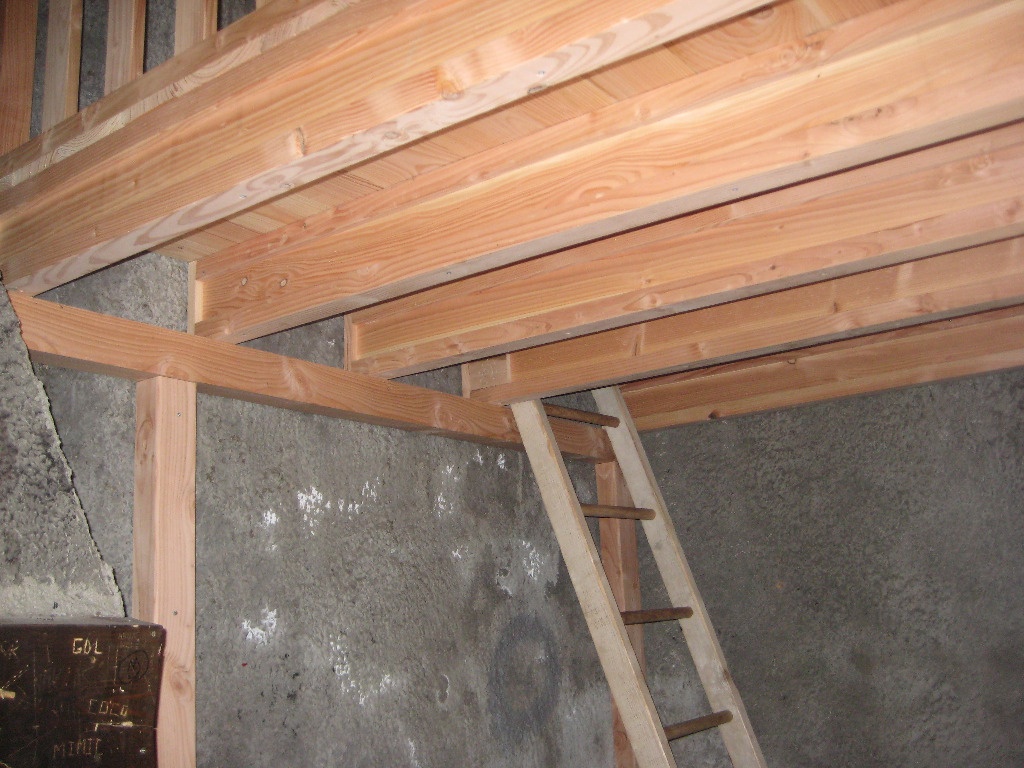

Vu que l'endroit est un peu difficile d'accès, j'ai fais des IPN en bois et le tout en douglas (je le préfère coupe que sur pied), afin de diminuer le poids du bazar. Et une structure poteau poutre, afin de ne pas maconner.

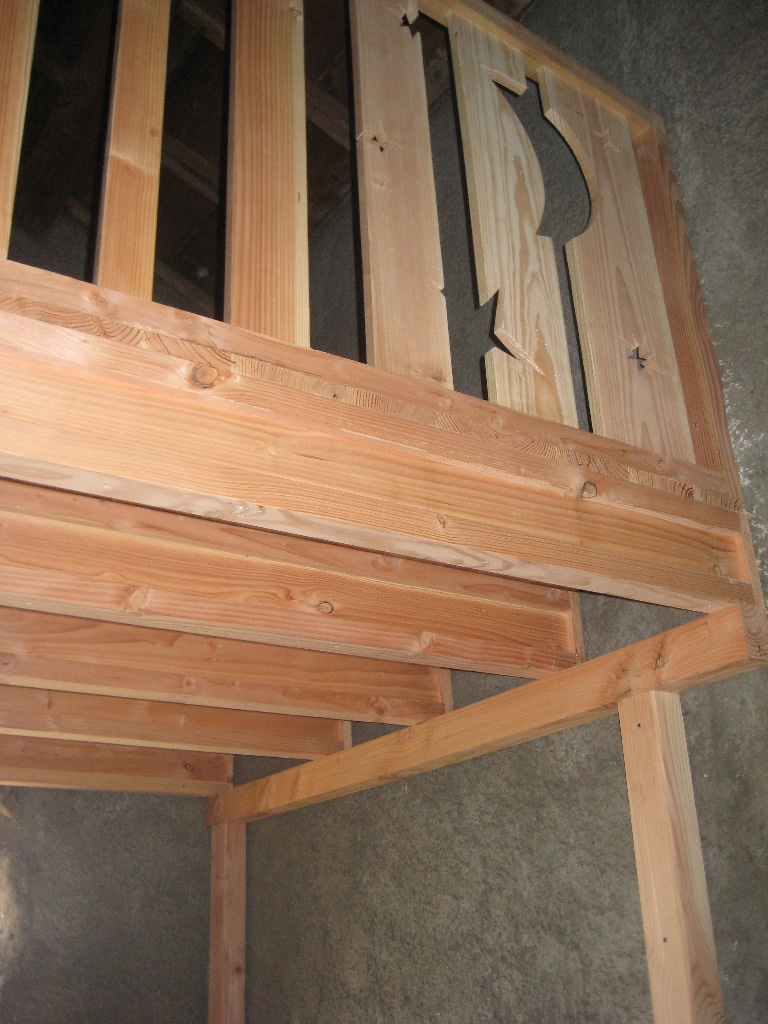

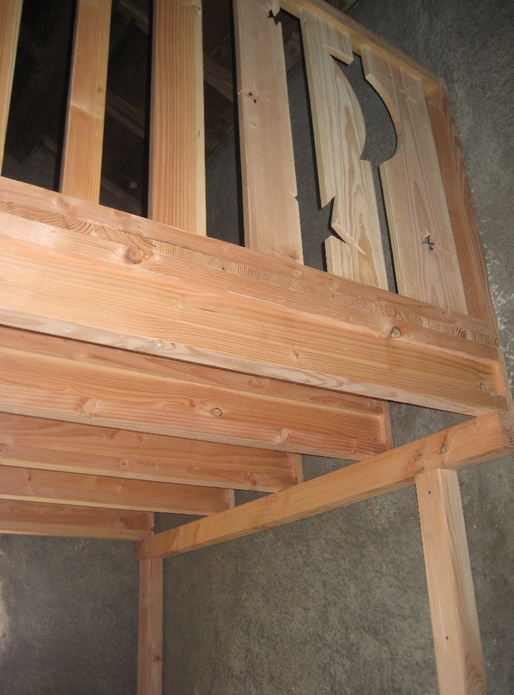

Vu que c'est fait pour dormir, j'ai découpé un croissant de lune et quelques étoiles dans des balustres plus larges.

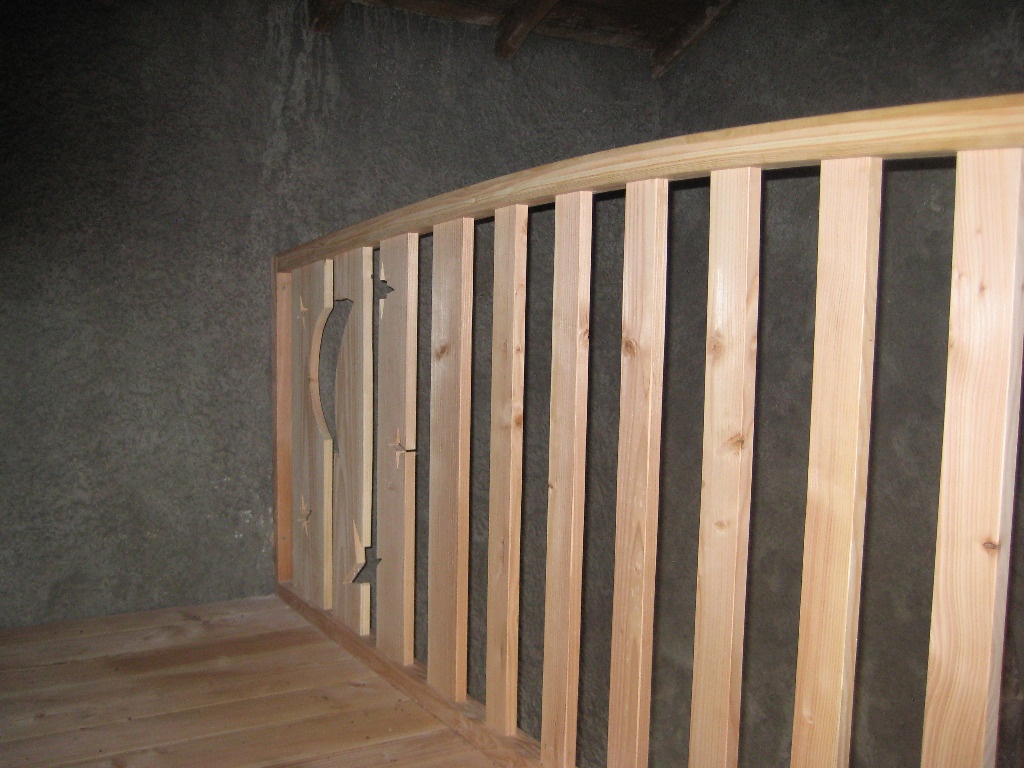

Vu que c'est en haut d'une colline, j'ai fais une main courante cintrée (lamelles de 11mm). C'est dans le sens du pignon, donc pas trop embêtant pour la sécurité. Douze balustre identiques en largeur représentent les douze mois de l'année (mais c'est pas indiqué).

Échelle on ne peut plus simple, avec des barreaux en chêne de 30 mm de diamètre. J'aurais préféré les faire en frêne, pour la solidité et le fil moins tortueux.

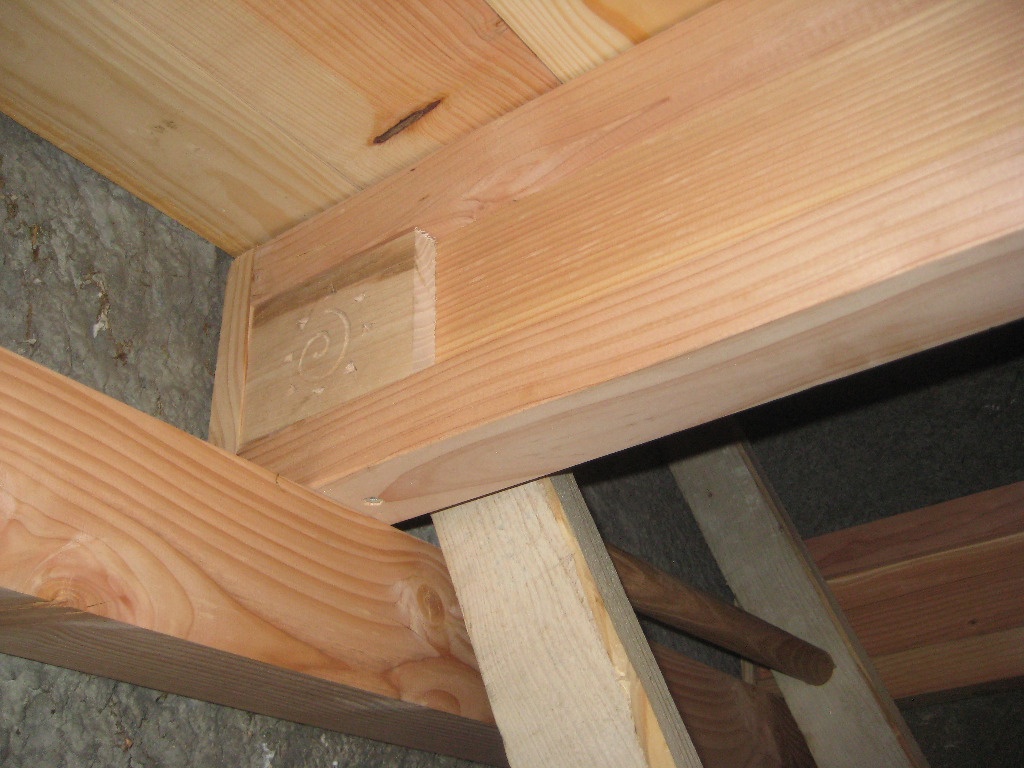

Enfin, une signature anonyme, un soleil spiral cardinal.

Anonyme c'est plus vraiment le cas, le garde forestier très gentil m'a surpris un petit mois plus tard. J'allais prendre les photos que vous voyez.


Discussions

Boris Beaulant
( Modifié )

J'aime bien cette petite lune qui traverse deux barreaux !

ecto1
( Modifié )

sacré travail, bien fait.
juste une question c'est quoi les poutres en forme de H, désolé de mon ignorance, mais j'aime bien savoir. Encore bravo pour ce travail.

niconathy
( Modifié )

J'aime beaucoup les "bêtises" que tu fais. Bravo!
La deuxième balustre avec les demies étoiles , de la première photo, n'est elle pas un poil fragilisée?
Comment as tu réalisés les assemblages de tes "IPN " ?

herminator
( Modifié )

Merci pour vos commentaires.

Pour Ecto1 c'est ca.

Les poutres sont faites de deux bois de 45x65, rainurés de l'epaisseur de l'ame (22 mm, je les voulais rassurantes), collé/vissé.Le nu de l'ame fait 90mm. Faire juste attention a bien etablir les bois inferieurs, qui travaillent en traction, et ne doivent donc pas avoir de faiblesses (gros noeud,...)
En tout cas ca tient tres bien (3,2 metres de portee)

Et non, la balustre certe affaiblie resiste bien.

ecto1
( Modifié )

merci herminator

ecto1
( Modifié )

mais pourquoi quand je mets herminator, j'ai gagadereck ???????
