Guide de scie à main aimanté

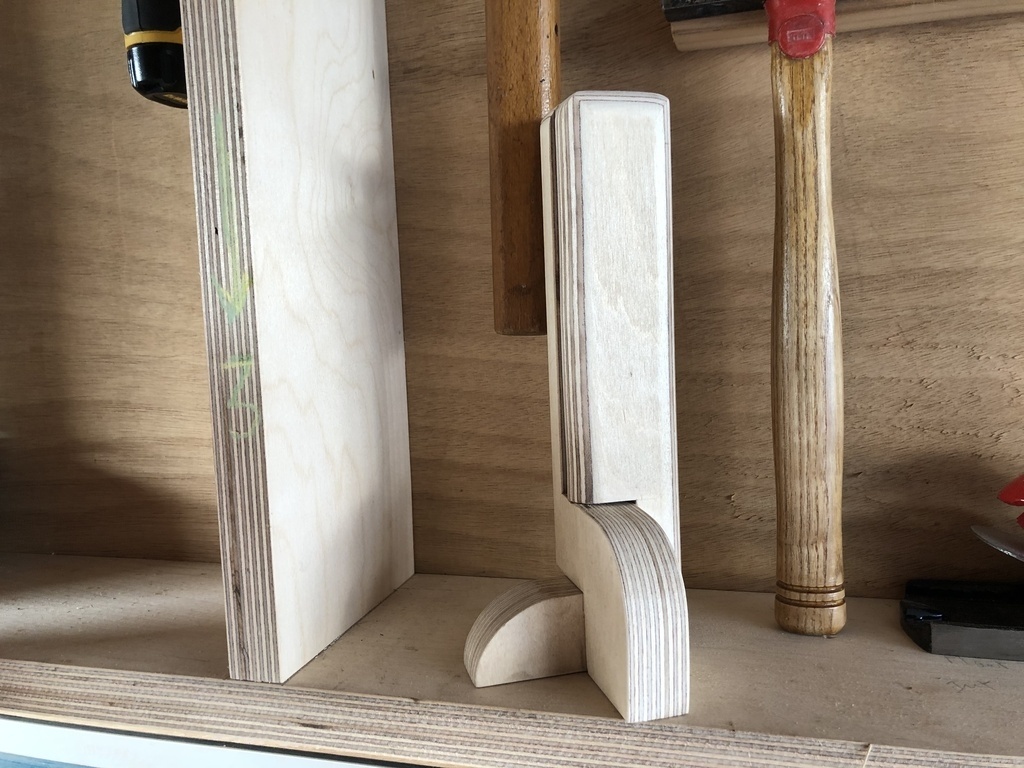

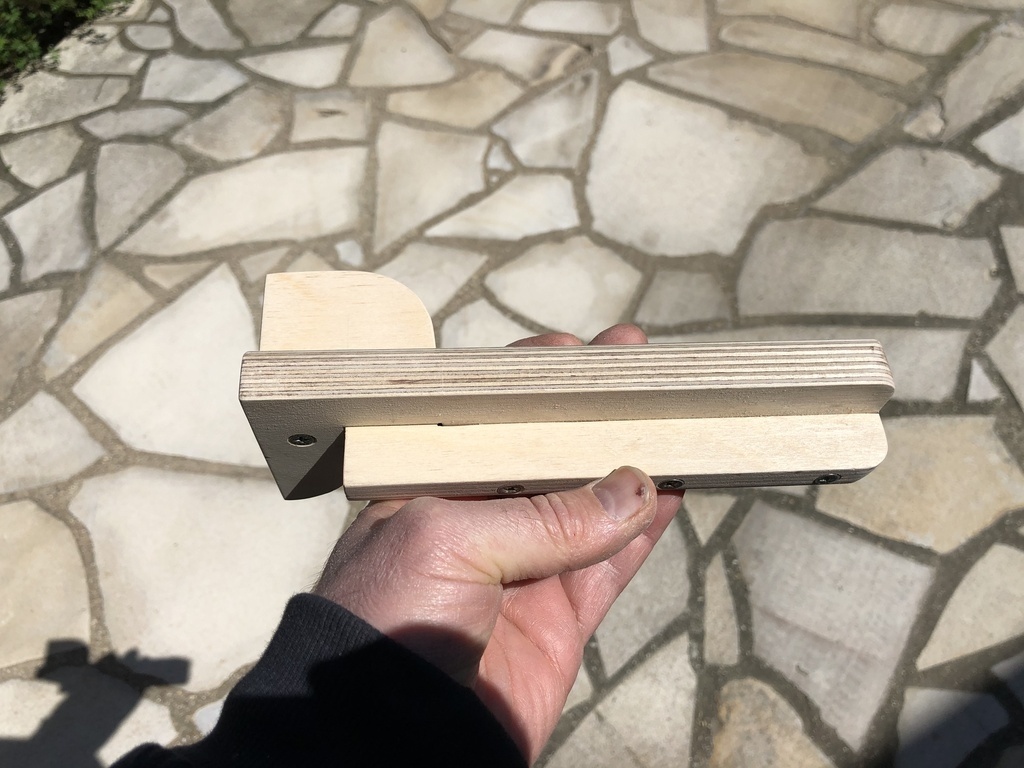

Voici un guide de scie à main, simple, peu encombrant et efficace.

Il est constitué de :

  • deux pièces de 20 cm de longueur, découpées dans une bande de contreplaqué de 21 mm par 80 mm de largeur,
  • de 4 vis,
  • et de deux petits aimants de diamètre 15.

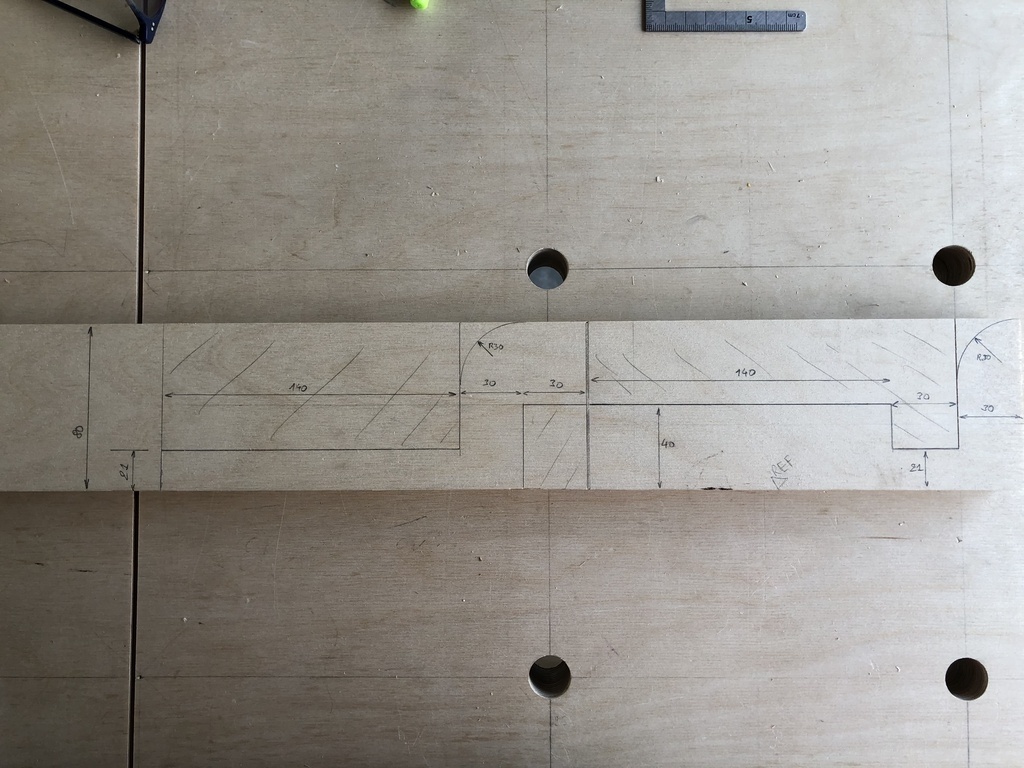

Voici l'épure des deux pièces :

Si vous utilisez une chute de contreplaqué de qualité honorable, avec une épaisseur constante, il est assez facile d'obtenir un équerrage précis de l'ensemble.

Lors de la découpe des deux pièces, les seules parties à vraiment soigner sont celles concernant le parallélisme des deux bandes sur lesquelles se pose la main, en particulier celle de largeur 21 mm.

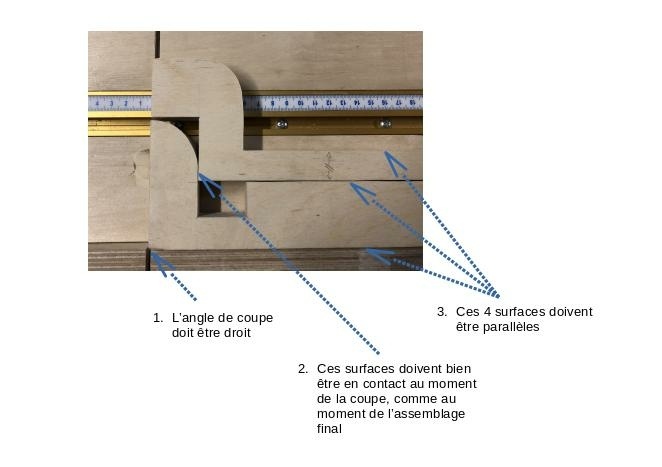

(C'est le point 3 indiqué dans le schéma ci-dessous).

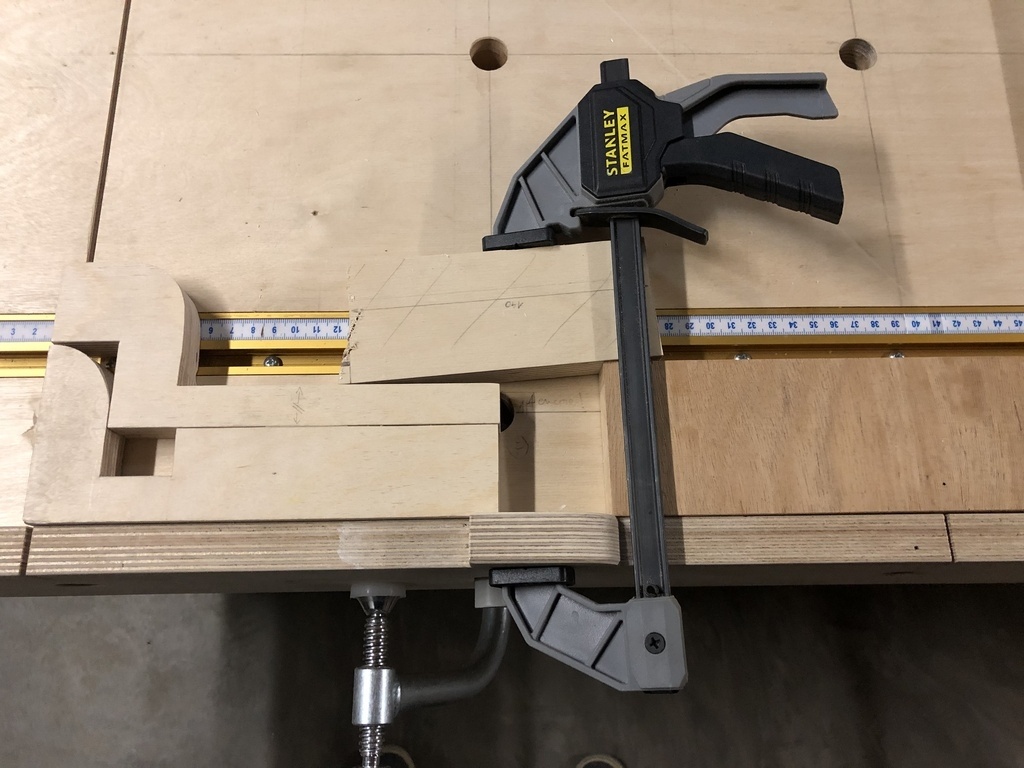

Après cette découpe, j'ai dressé à la scie plongeante les deux faces constituant l'appui de la scie, en une seule opération pour assurer l'orthogonalité du guide.
(Ce sont les points 1 et 2 indiqués dans le schéma ci-dessous).

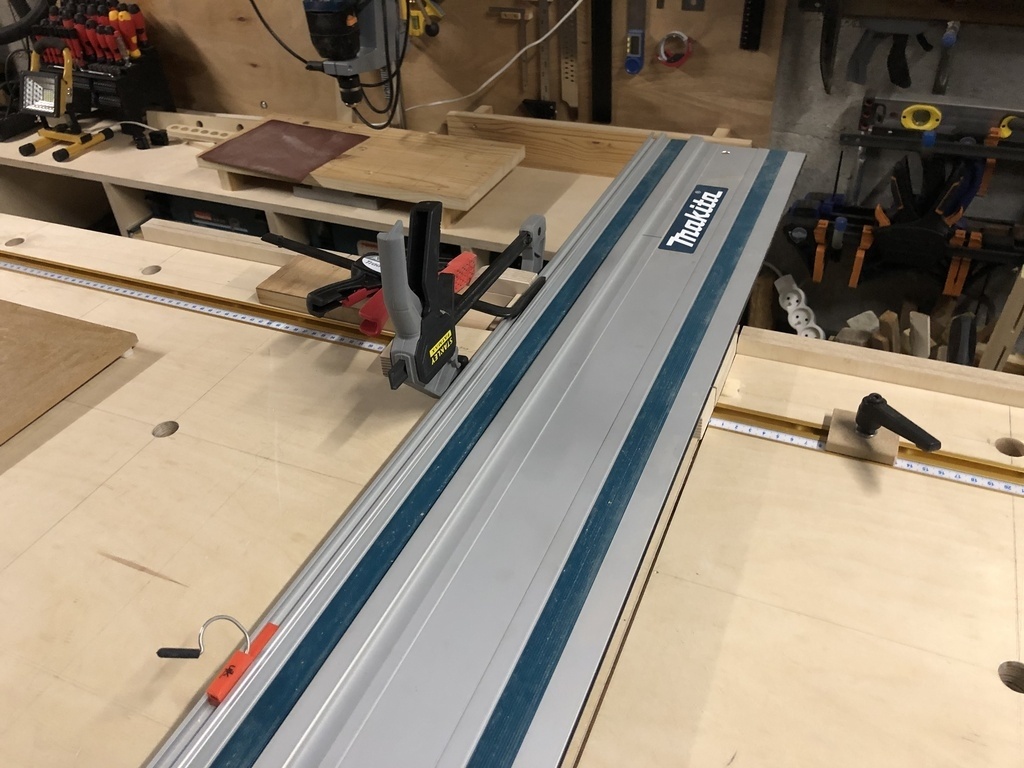

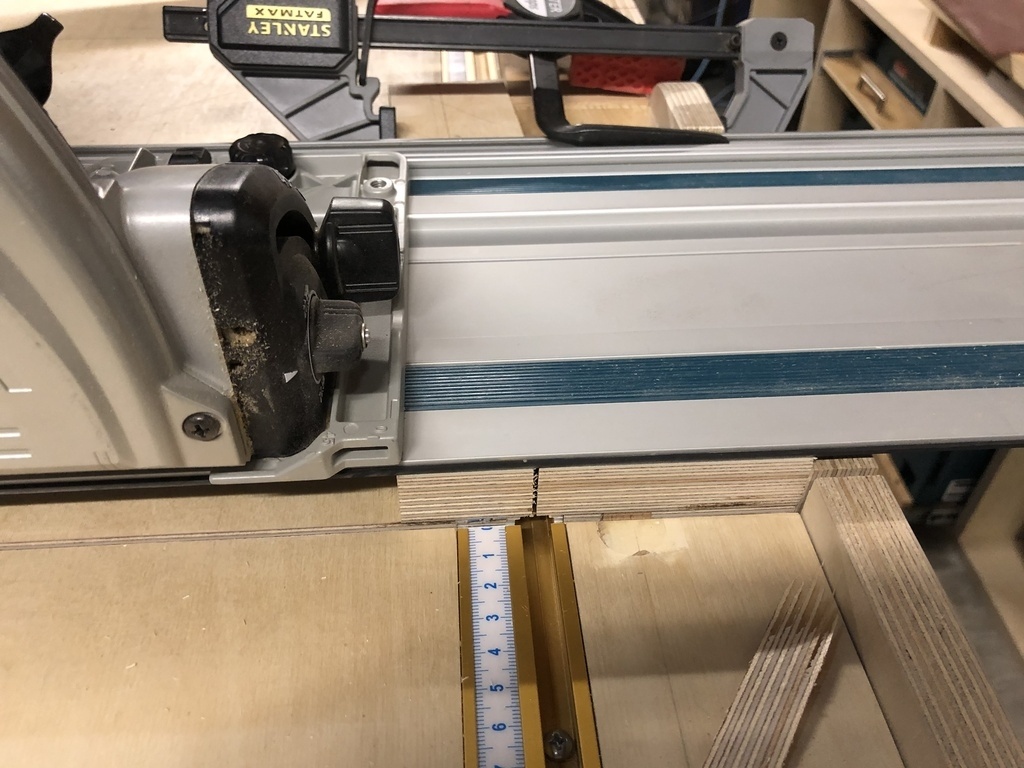

Le dressage, en image ci-dessous, va égaliser les deux surfaces sur lesquelles s'appuiera la scie.

Après cette découpe stratégique, on se relaxe, il n'y plus de difficulté.

Avec une fraise quart de rond, on arrondi les arrêtes sur lesquelles portent les mains.
Et comme on s'est relaxé, mais que l'on est resté néanmoins attentifs, on évite de faire la même erreur que moi et d'arrondir un angle en trop!

Pas gênant, mais moche.

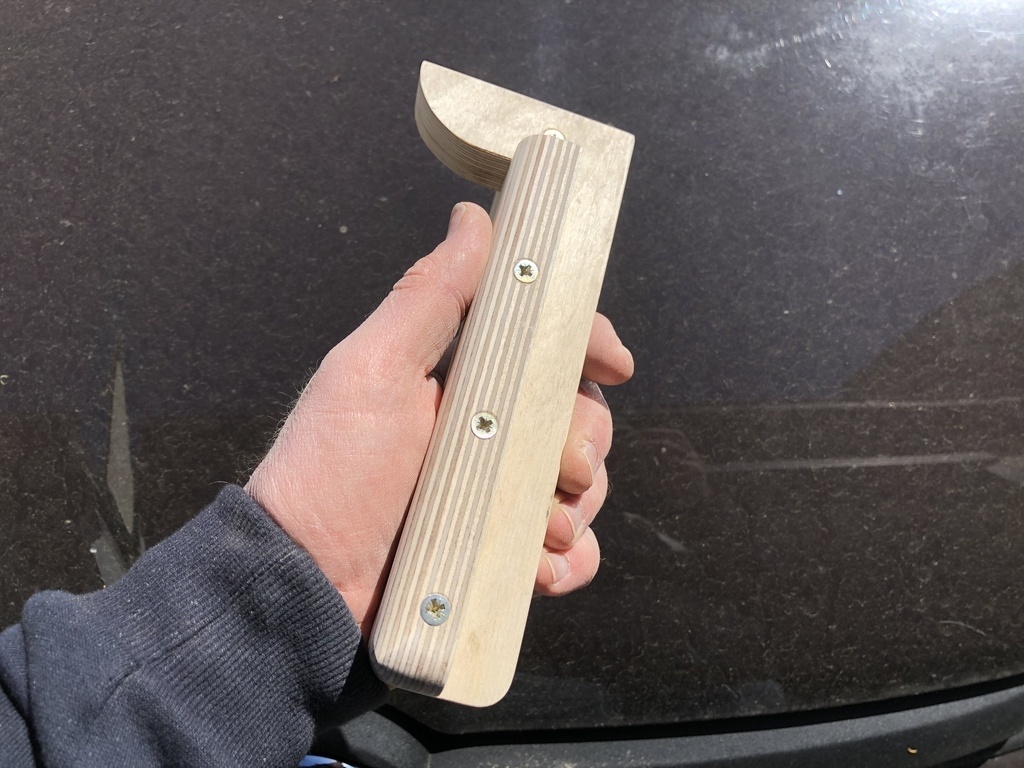

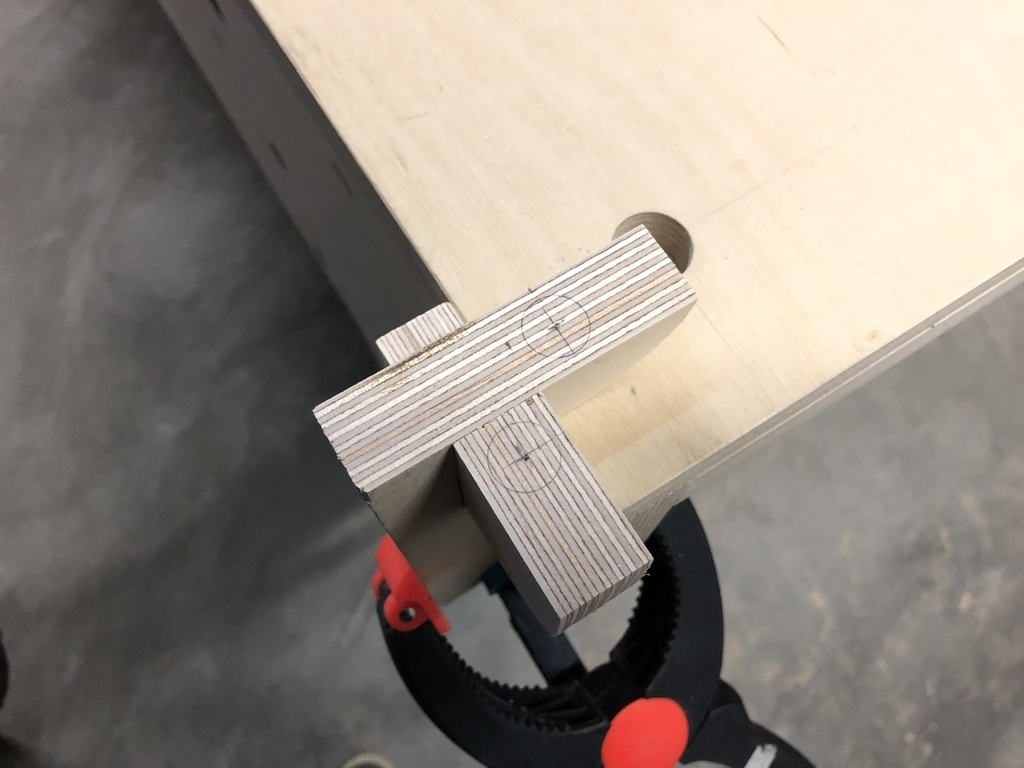

Les deux parties sont ensuite assemblées avec soin, par quatre vis.
Je m'attendais à devoir faire des ajustements, et je ne les ai pas collé.
Mais les résultats ont étés excellents au premier essais, alors...

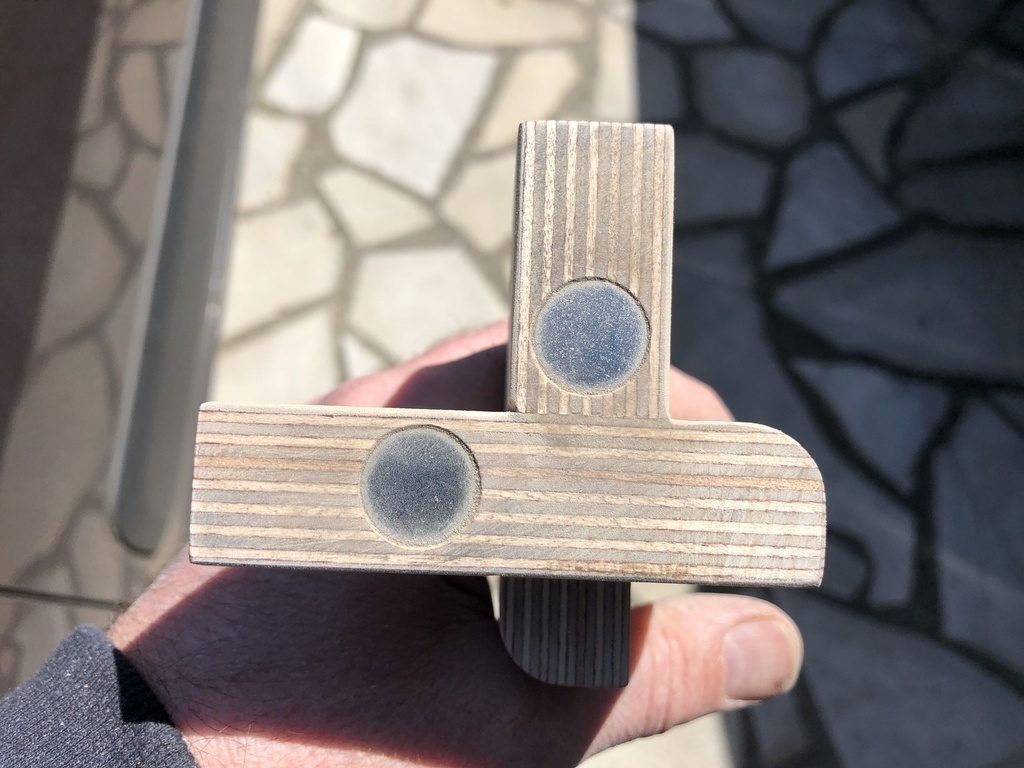

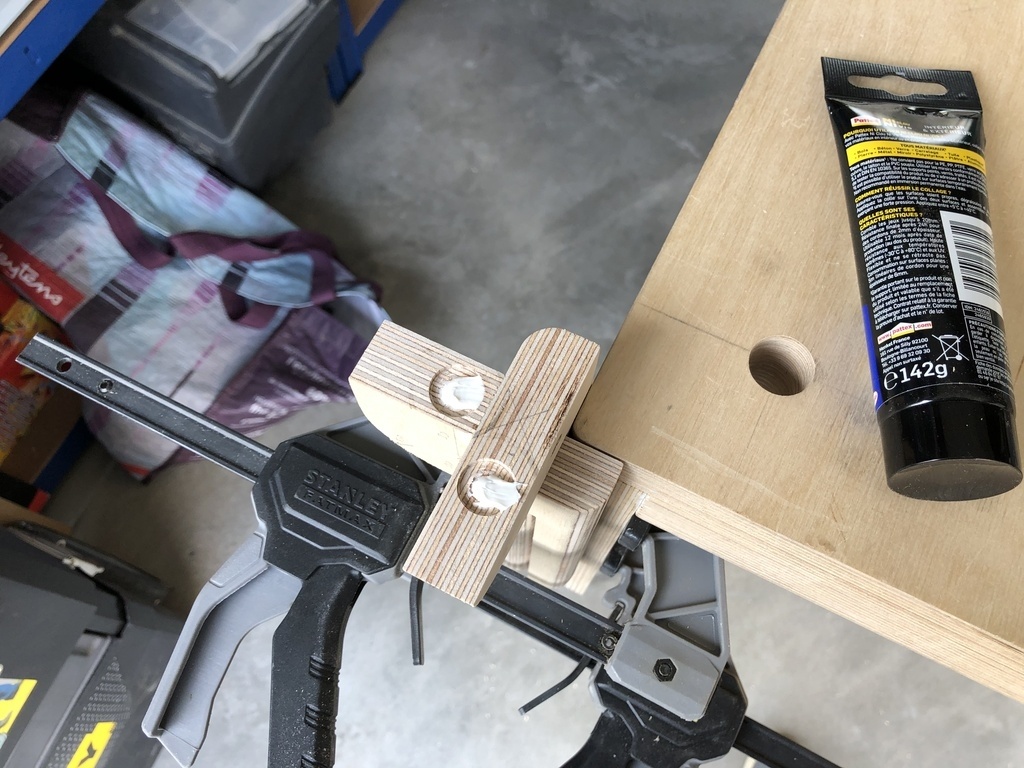

Deux lamages de 15 mm sont creusés sur les faces, correspondants aux aimants choisis.
Il faut faire en sorte de les rentrer légèrement, pour éviter le frottement métal sur métal, mais pas trop pour conserver une force de rétention correcte.

Dans mon cas, ils sont à moins d'un millimètre de la surface, collés à avec une colle compatible métal et bois.
Cette distance a été déterminé sur une pièce d'essais.
(Les aimants utilisés font 1,5 mm d'épaisseur pour un diamètre de 15, et revendiquent 1,4 kg de traction).

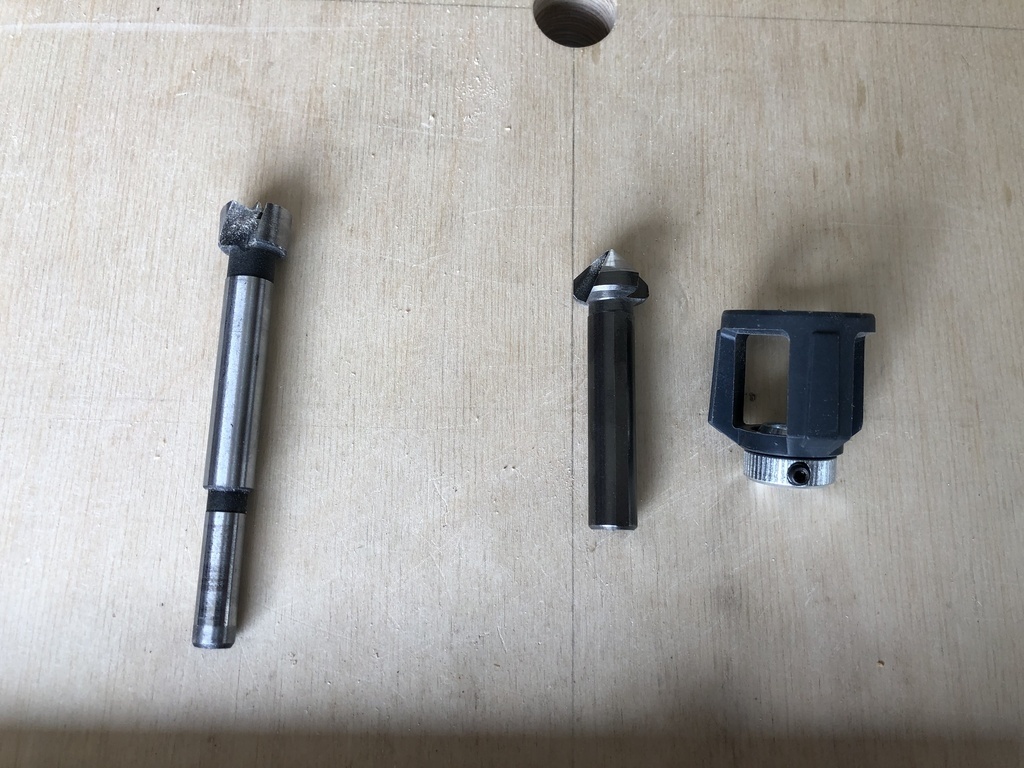

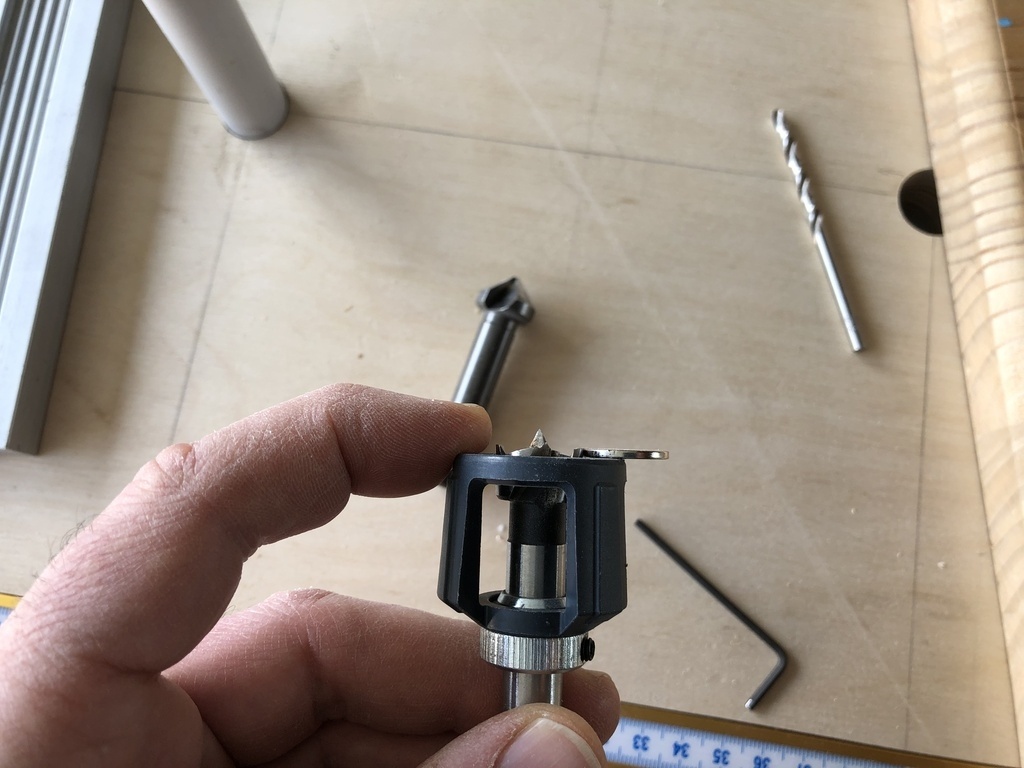

Pour avoir deux lamages de profondeurs identiques, j'ai utilisé la butée de profondeur d'une fraise à chanfreiner Wolfcraft, de même diamètre de queue 12 mm que la fraise Forstner utilisée pour le lamage.

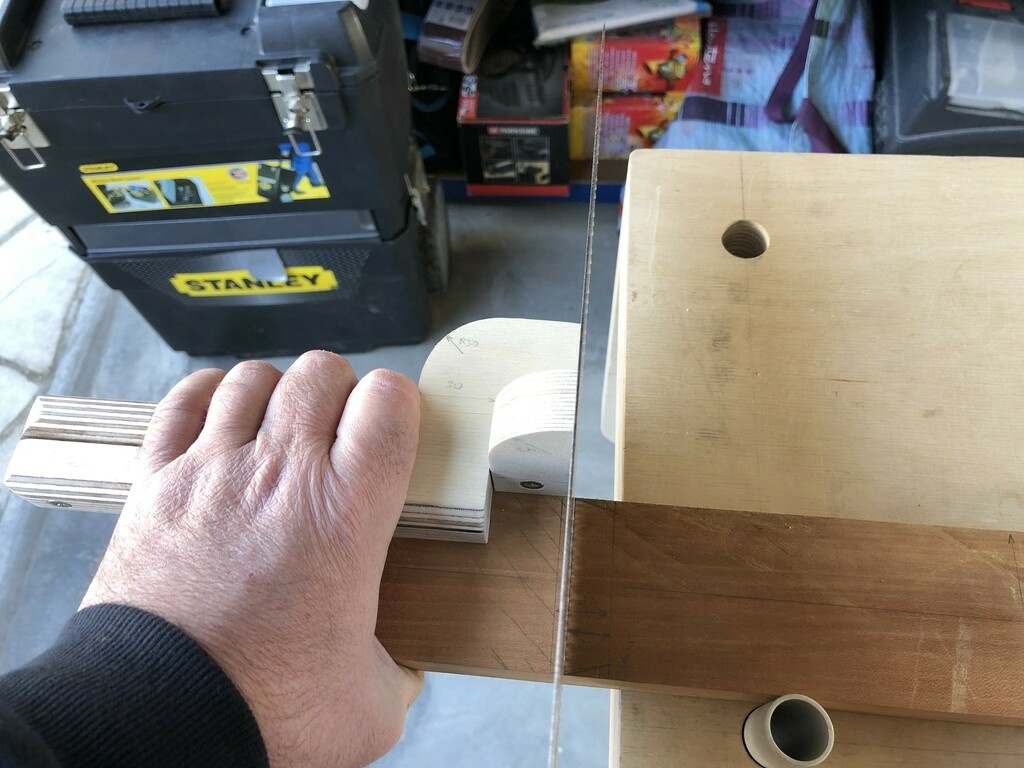

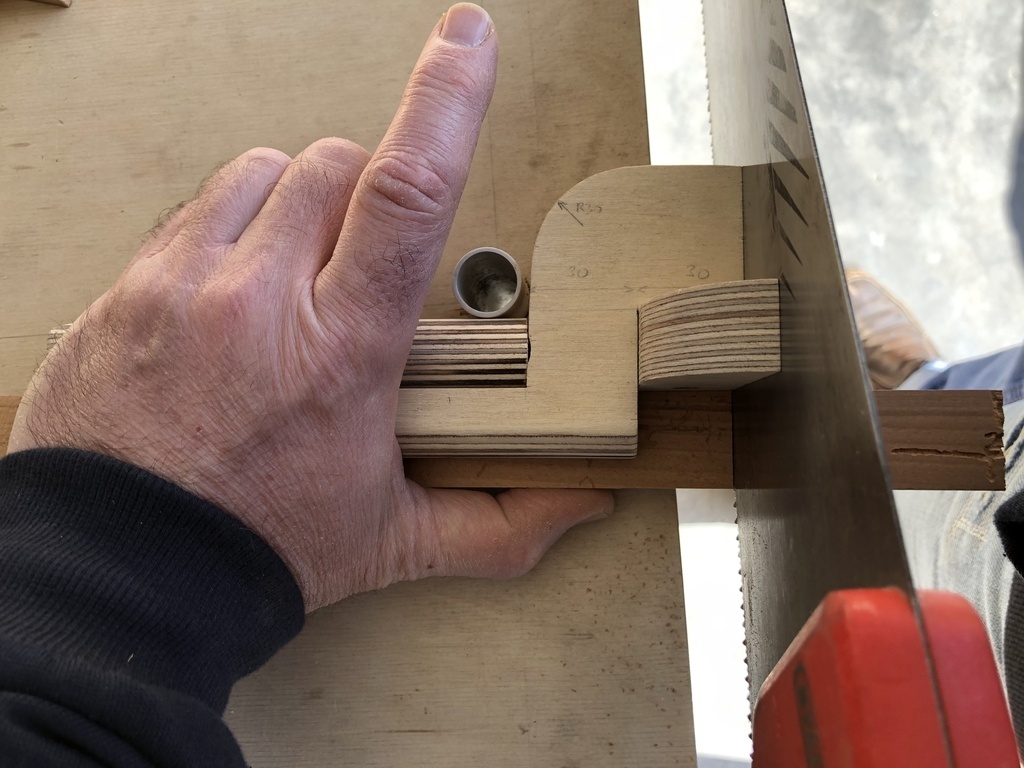

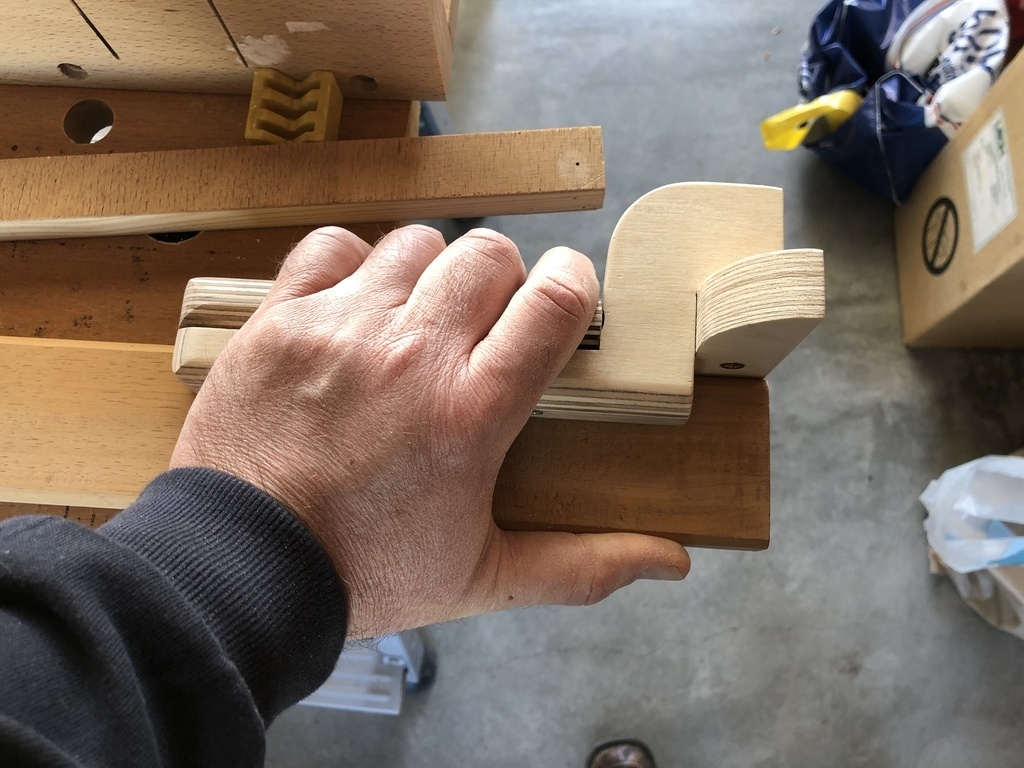

Après finition très légère de la surface de contact avec la scie, l'usage du guide s'évère agréable : le guide tient bien dans la main, et la scie est bien maintenue tout en glissant sans effort.

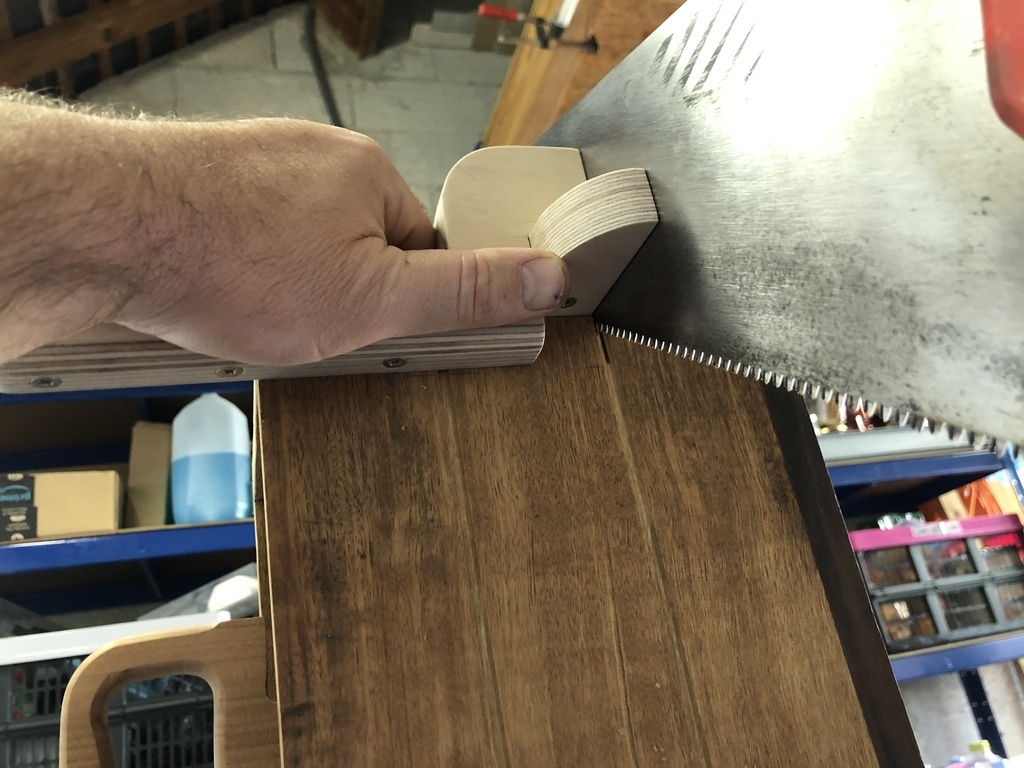

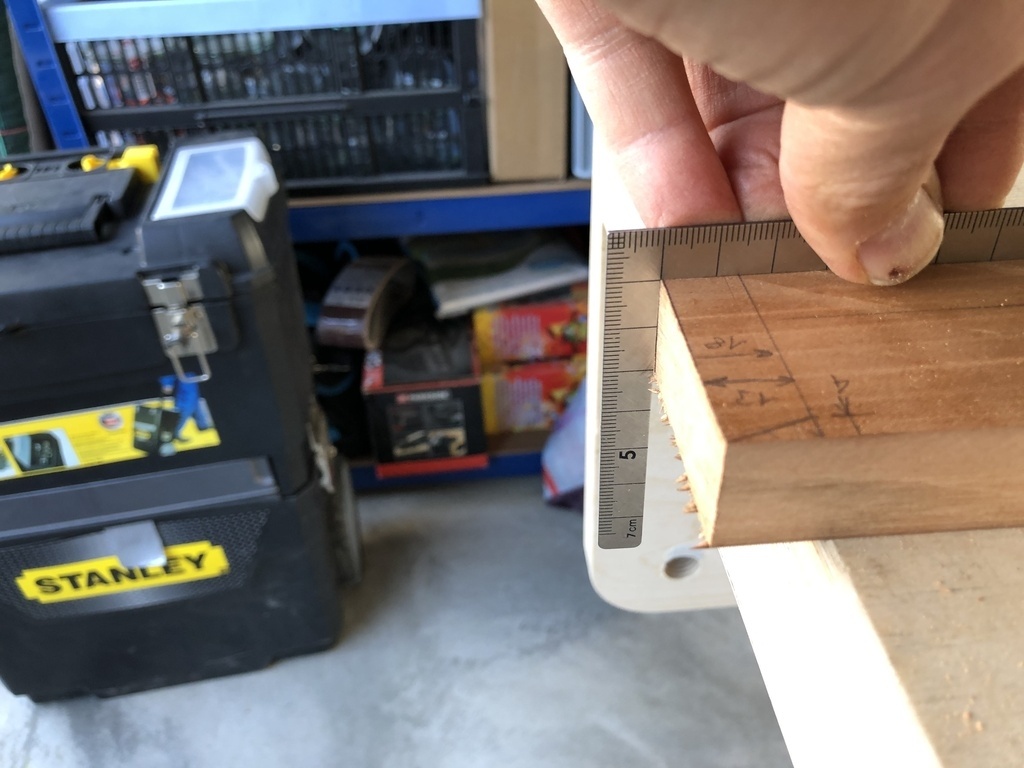

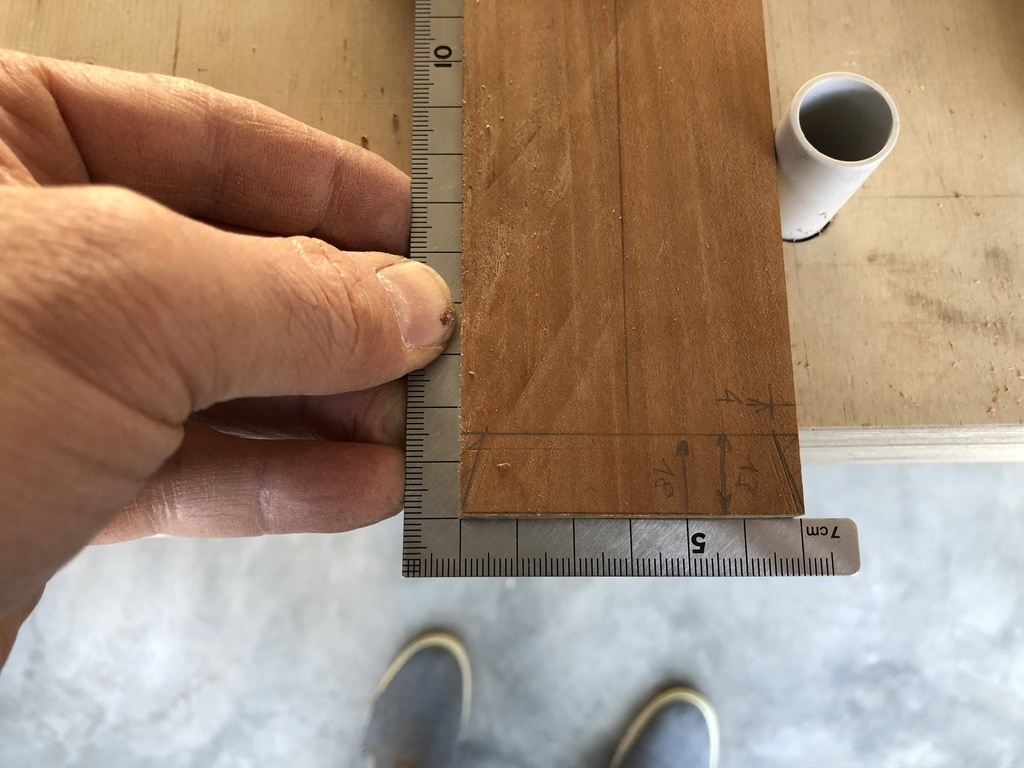

Et, le plus important, l’équerrage de la coupe est excellent sur les deux plans avec ma scie égoïne.

Avec ma scie japonaise, plus souple, c'est moins évident dans le plan horizontal : la scie a quand même plus tendance à suivre mon avant-bras, lequel n'est pas forcément bien aligné avec le trait.

Mais ça tombe bien, ce n'est pas la scie que je vais utiliser avec ce guide, car c'est une Ryoba. Et lorsque la scie descend dans la coupe, la rangée de dents sur le dessus de la scie descend elle sur le haut du guide, et vient érafler la surface de guidage.

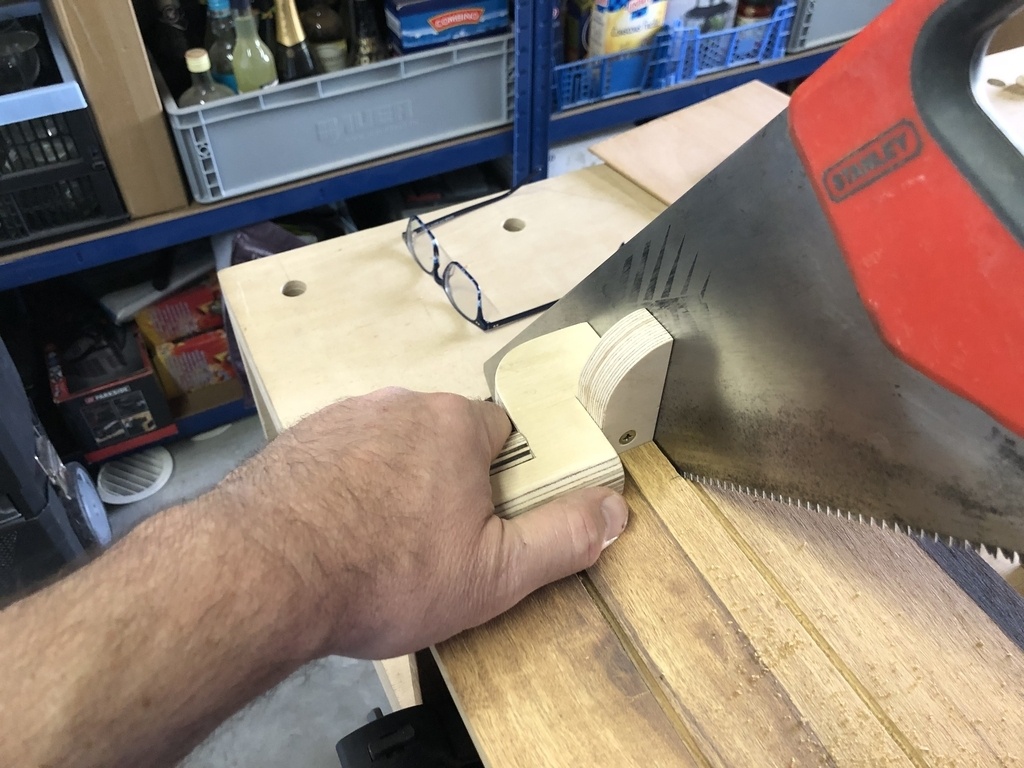

Alors on restera sur une égoïne classique.

On peut se permettre une scie avec un certain avoyage, car elle usera la partie inférieure de la surface d'appui, mais pas la partie supérieure ou sont positionnés les aimants, le guidage devrait donc rester bon.

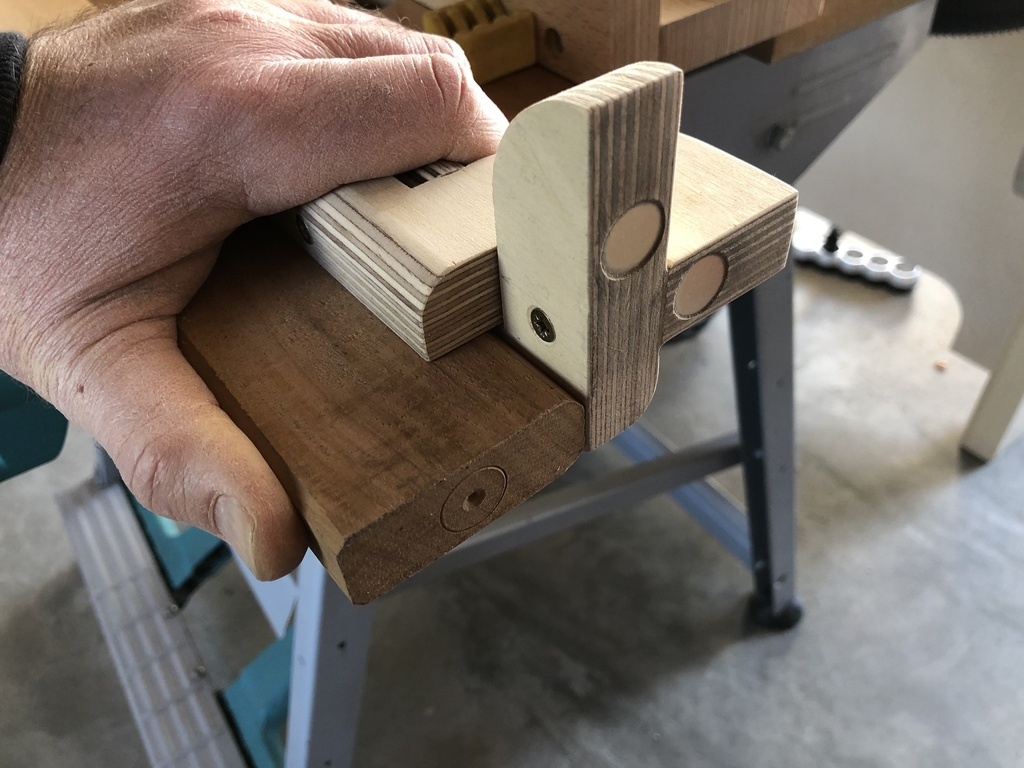

On voit la zone d'usure sur la photo ci-dessous.
