hugues

Gabarit pour queues droites

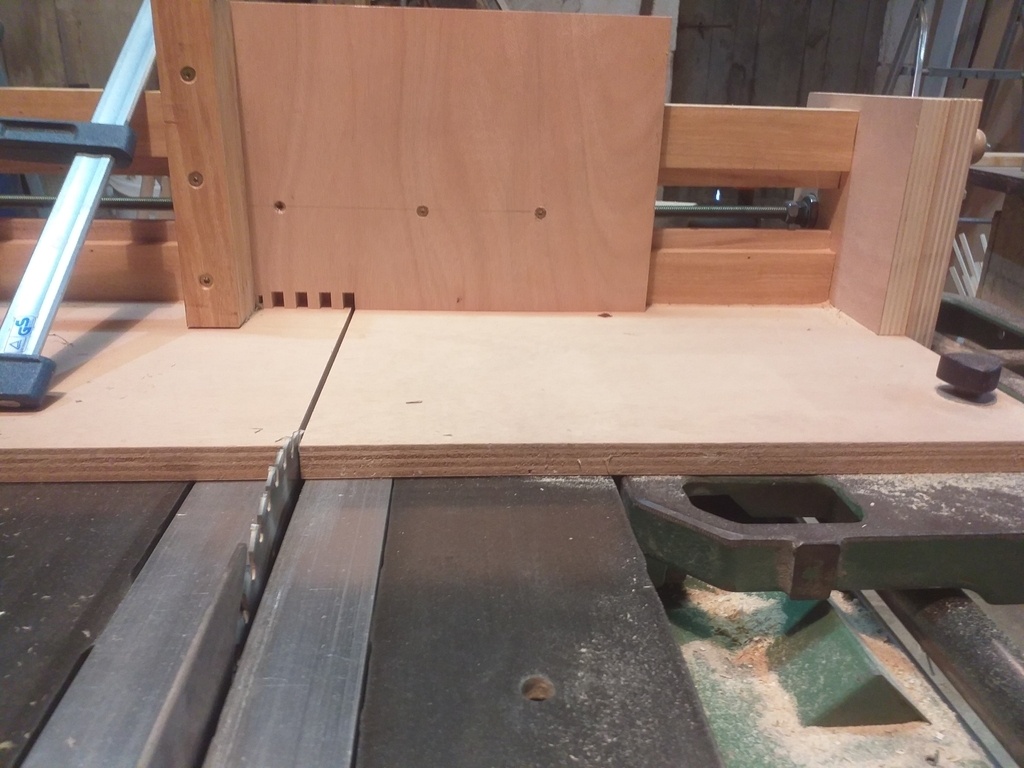

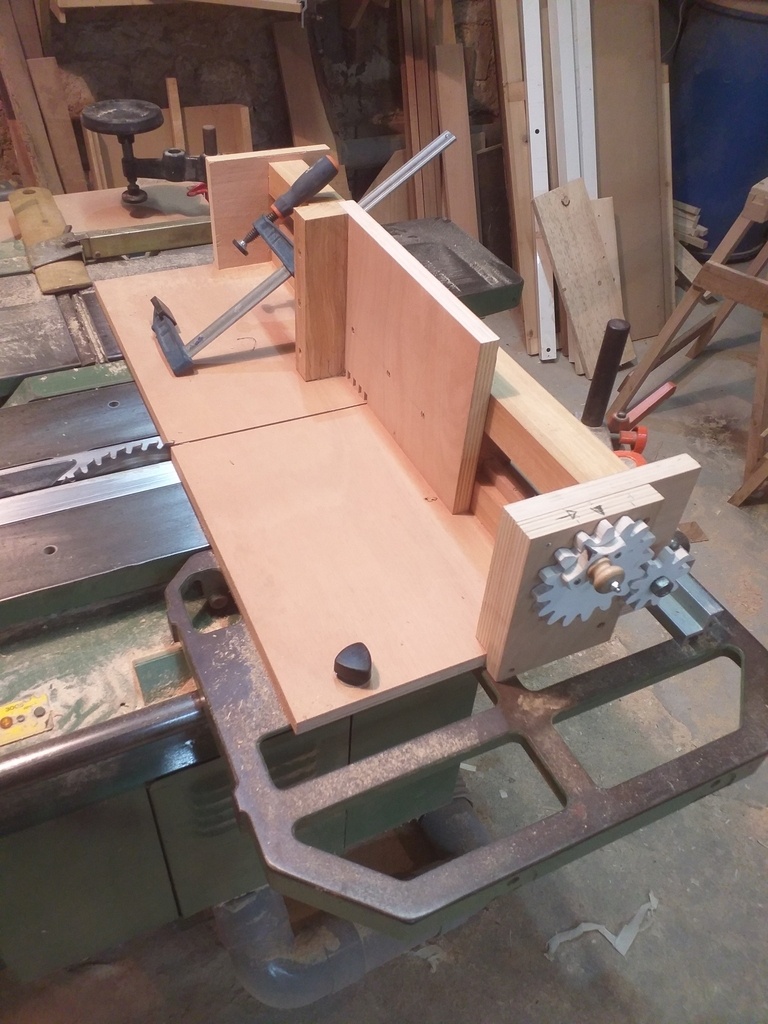

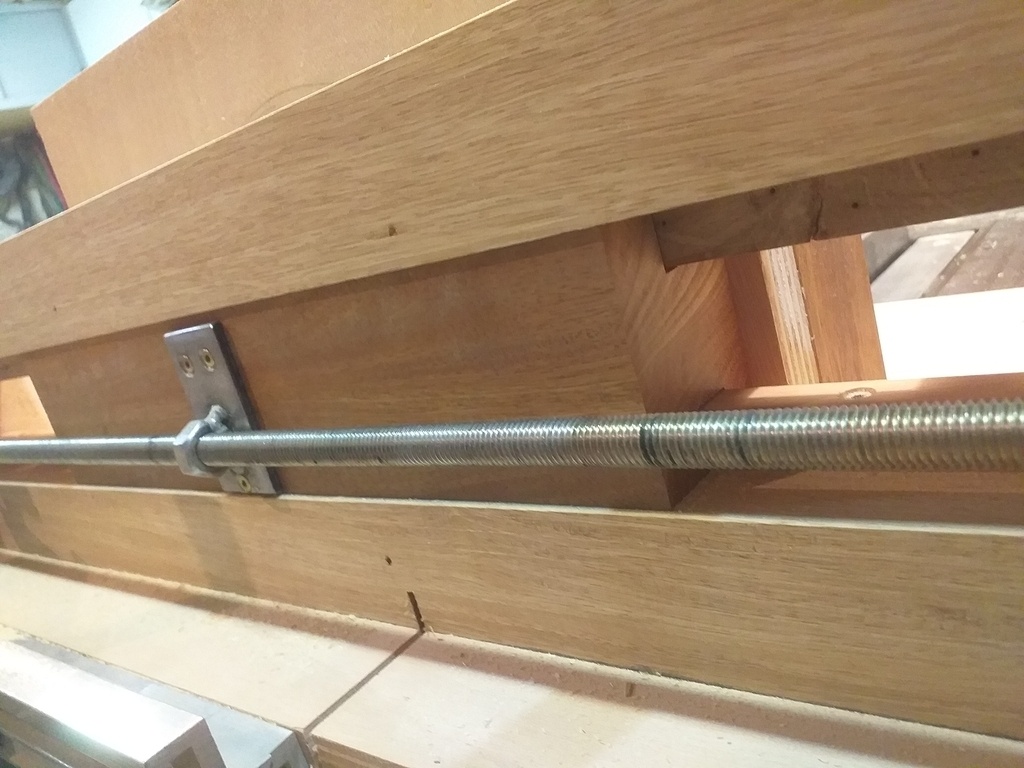

Gabarit pour faire des queues droites. Le chariot est entraîné par une tige M12. J'ai mis deux engrenages pour que chaque tour de manivelle permette de décaler d'une largeur de lame.


Discussions

hugues  a publié la création "Gabarit pour queues droites".
il y a 1 an
Santé !
( Modifié )

Beau travail !
Malheureusement, j'avoue ne pas comprendre comment tu t'en sers pour faire des queues droites plus larges que ta lame.

Une petite vidéo ? 😁😇🙏

hugues

Pour la vidéo ça va être dur.

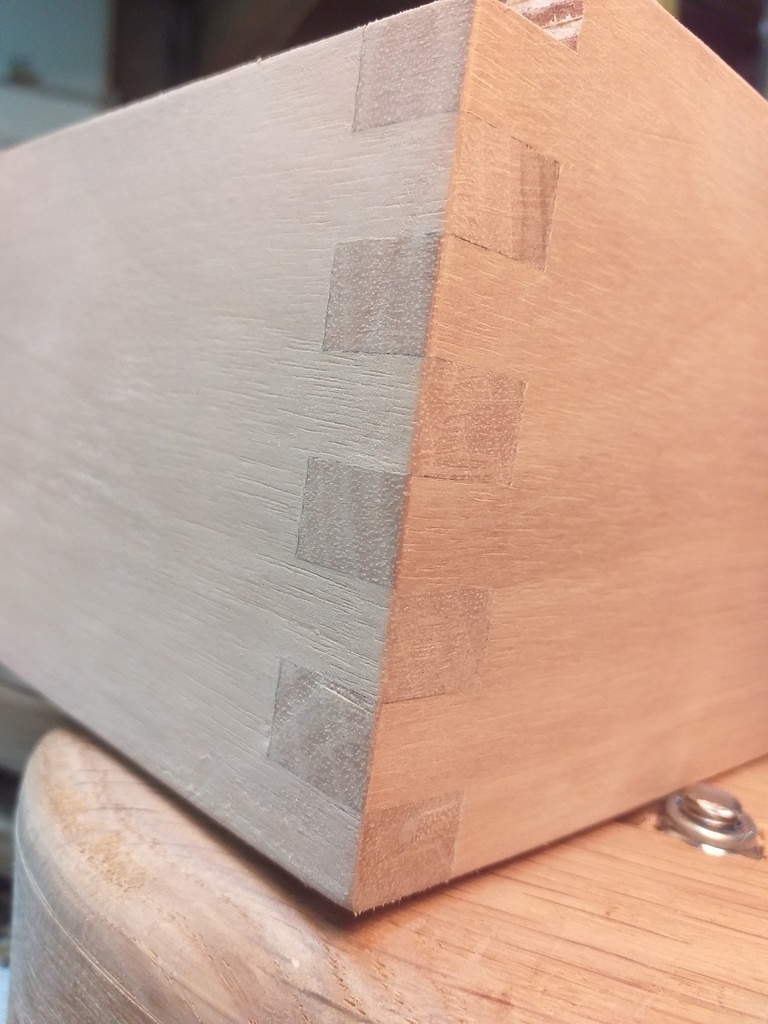

Je fait 3 passages de scie puis 4 tour a vide puis 3 passages de scie etc.. sachant que ma lame fait 3.2mmm du coup les queues font 3x3.2= 9.9mmm.

LionelDraghi

Moi aussi j'ai transpiré pour comprendre :-)

M12 = pas de 1,75 je suppose

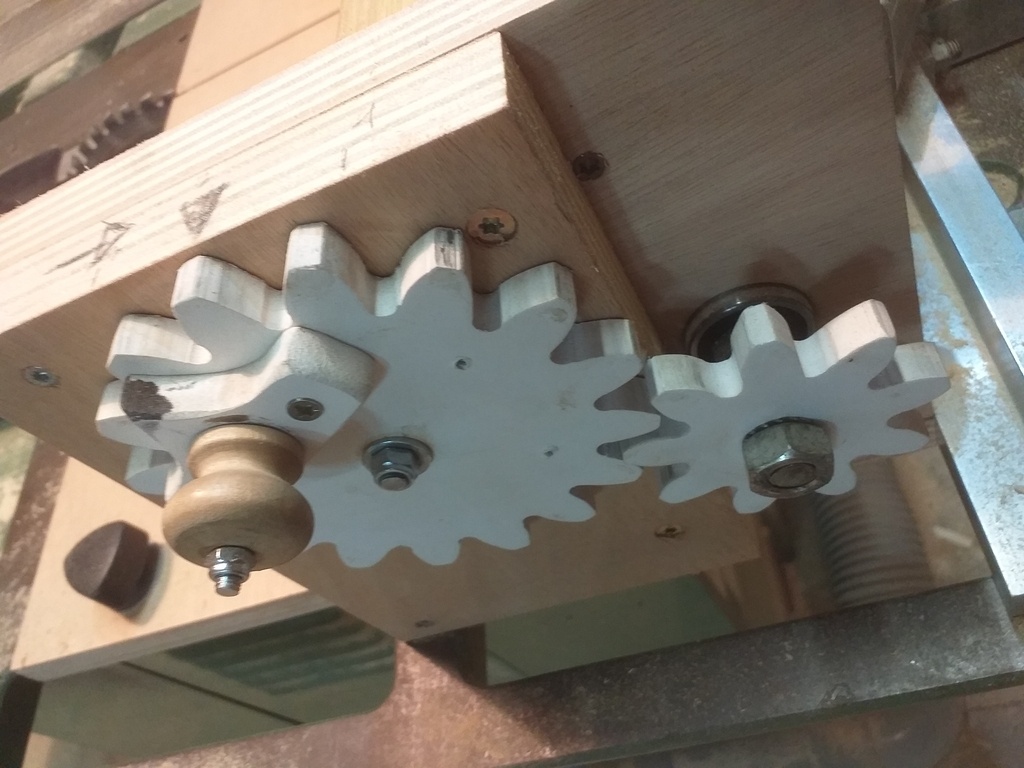

Sur les photos je vois 9 et 16 dents
Donc un tour = 16 / 9 * 1,75 = 3,11 mm
Si la lame fait 3,2 mm,c'est pas mal optimisé!

Donc ton système permettrait de faire également du 4x3,1, 5x3,1, etc..
Mais j'ai l'impression que le pare éclat fait partie du gabarit.
Tu n'as pas prévu un martyr pour pouvoir faire d'autres largeurs?

hugues

Bon calcul, j'en ai fait une avec 17 dents qui est plus ajustée.le gabarit a servi de par éclat au début, mais maintenant j'intercale une planche martyre car les queues ne sont pas forcément à chaque fois de la même hauteur.

Ardennais
( Modifié )

hugues 3 x 3,2 = 9,6 non ?😜

hugues
( Modifié )

🤪😀A oui il était temps que je reprenne le boulot. merciArdennais

Kentaro
( Modifié )

Excellentissime!

hugues

Merci

L'Ecorce du Sycomore
( Modifié )

Genial. Et le resultat à l'air bien précis.
Merci du partage.

hugues

Merci oui c'est précis, il n'y a pas de jeu.

rapabois
( Modifié )

Astucieux et bien réalisé, il ne manque que le compte-tours –en bois… En cas d'interruption intempestive dans la série 3/4/3/4/3/4 😉

hugues

Merci oui pourquoi pas le compte tour je vais y réfléchir.
