Didier

Compas pour défonceuse

par Didier

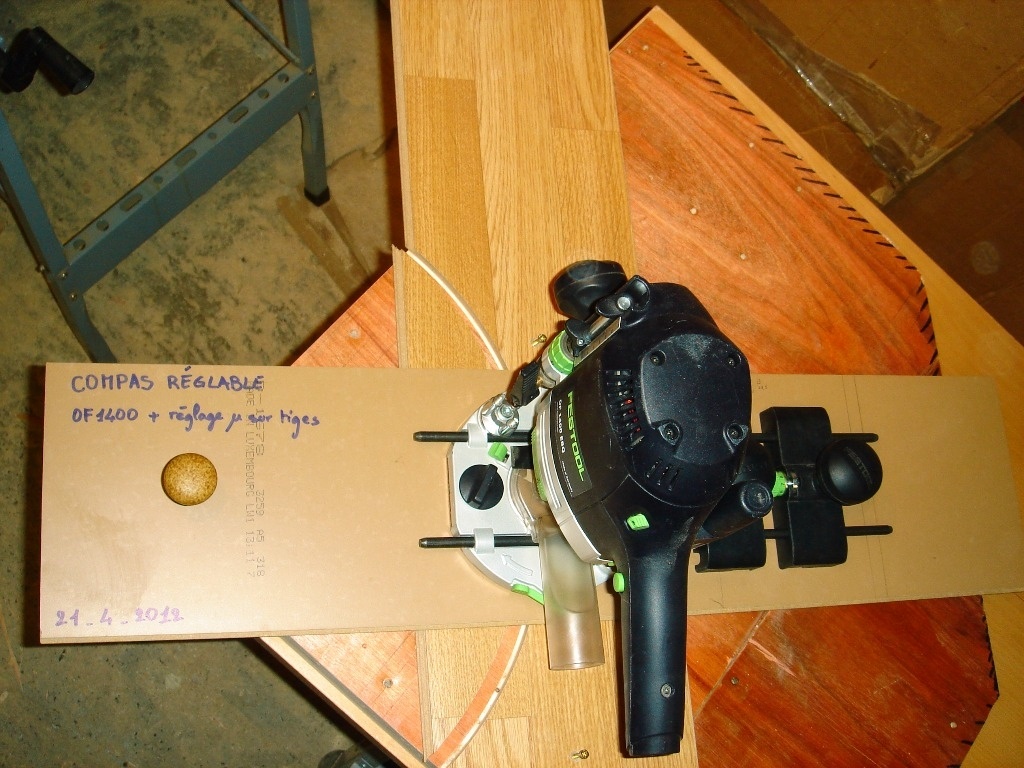

Pour rebondir sur le compas de Pierrot, voici une version plus rudimentaire, mais qui me permet d'utiliser le réglage micrométrique du guide pour rail.

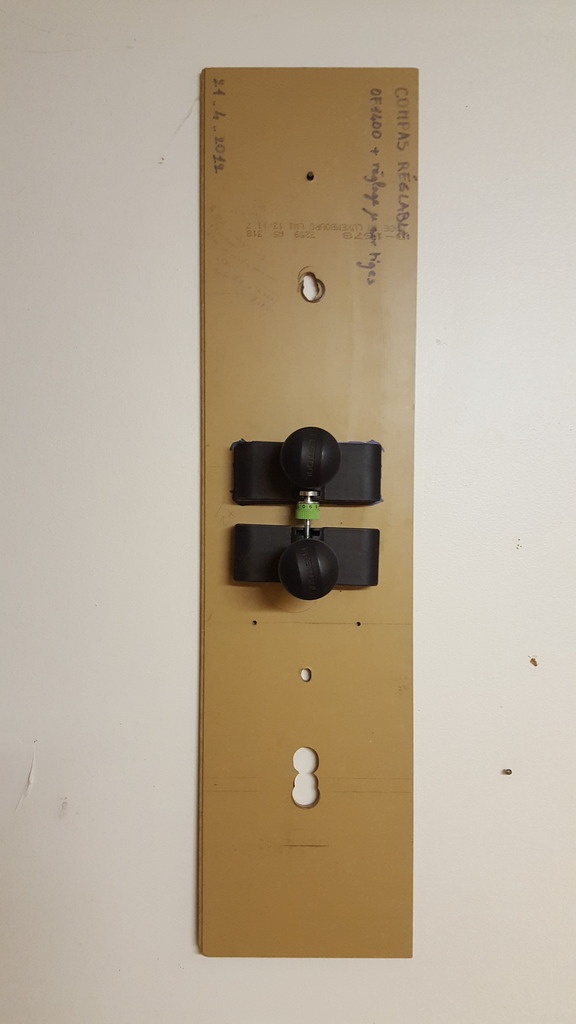

Le pivot est constitué d'une goupille de Ø6 vissé sur une poignée de tiroir. Si l'axe de rotation est dans une zone visible, je colle au double face une chute de stratifié percé à Ø6 et je cale le compas avec une autre chute de même épaisseur.
Les éléments de guidage sur rail Festool qui se montent sur les tiges ont 2 trous de vis. Un est bloqué sur les tiges et l'autre est visé sur la planche. Une fois le réglage effectué, le guidage fixé sur le planche est bloqué sur les tiges pour assurer la rigidité.

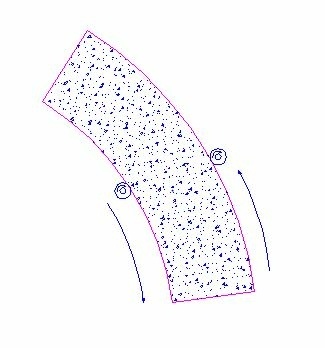

Un petit conseil au passage : bien réfléchir au sens de rotation pour éviter de rejoindre Pierrot sur la lune.
Arc inter, il faut pousser la défonceuse dans le sens des aiguilles d'une montre.
Arc exter, c'est l'inverse.
Avec l'aimable collaboration de AIRPOPCIE

Pour les zones à contre-fil, là cela se complique ! A moins de trouver une défonceuse avec inversion de sens de rotation et les fraises qui vont avec, les éclats sont difficiles à éviter.
Si quelqu'un a une astuce, je suis preneur ;-)

Mis à jour

Contenus associés

On en parle ici

ecto1


c'est vraiment chouette de savoir créer c'est propre gabarits !

Didier


En fait, il ne faut pas hésiter au début, il faut se lancer.
Ensuite tu apprends de tes erreurs et tu t'améliores.
Avec le recul, je pense qu'il vaut mieux les faire quand on en a besoin et pour un but précis. Quand on cherche à compliquer avec des réglages et plein de gadgets, on prend plaisir à réaliser le gabarit, mais il ne servira peut être pas tant que cela.
Aujourd'hui, j'utilise beaucoup le double face plutôt que de percer ou de prendre des serre joints. C'est plus rapide et les erreurs sont vite corrigées.
Si tu n'arrives pas à te décider de peur de te mettre en danger, n'hésites pas à me demander par la messagerie.

AIRPOPCIE

Bonjour, pour me servir d'une OF14000 avec un compas que j'ai réalisé, je pense que pour:
Arc exter, il faut pousser la défonceuse dans le sens INVERSES des aiguilles d'une montre.
Arc inter, dans le sens des aiguilles d une montre, sinon ça embarque grave.
En fait il faut pousser en opposition du sens de rotation de la fraise.
bons copeaux..

Didier


Bien vu, je corrige mon erreur.
Comme quoi, il faut bien réfléchir ;)
Un 0 pour moi, mais un 0 de trop pour toi...
OF1400 et non 14000

Vic66


Réalisation très utile!!!
cela me tente bien aussi d'en faire un!
merci pour le partage d'idées ;)
