Neo3Lus

Petite desserte de lit

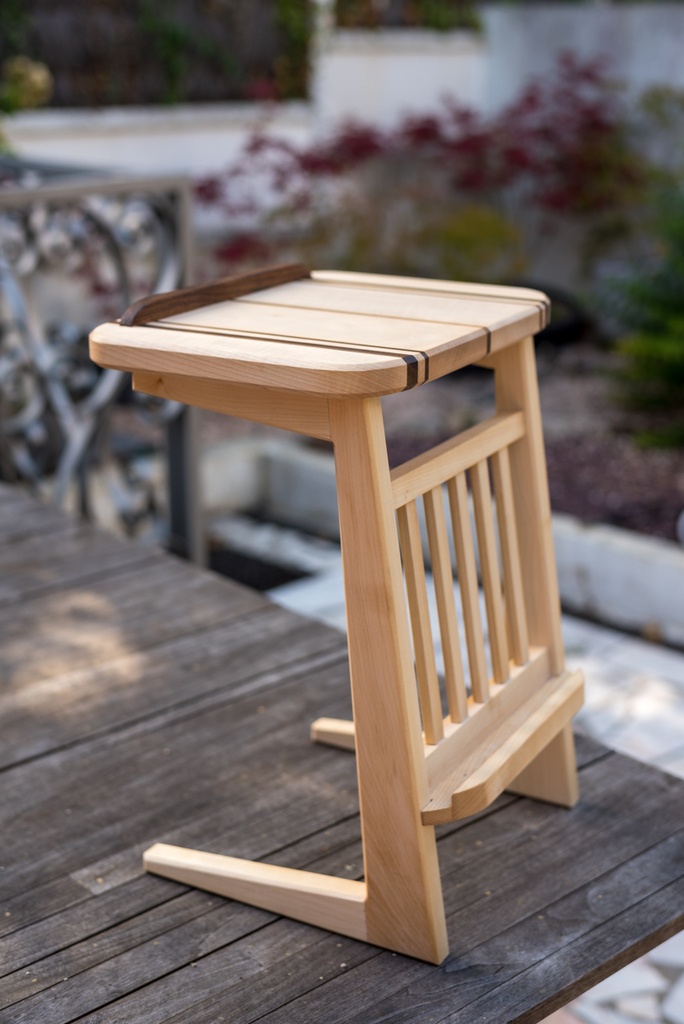

Petite desserte de lit réalisée pour mon fils. Pour tablette, téléphone et autre ordinateur (pendant qu'il est affalé sur son lit...).

Réalisé entièrement avec des chutes récupérées du grand frère du meuble "Acier, Valchromat et érable" (dont je mettrais bientôt les images ici puisqu'il est terminé).

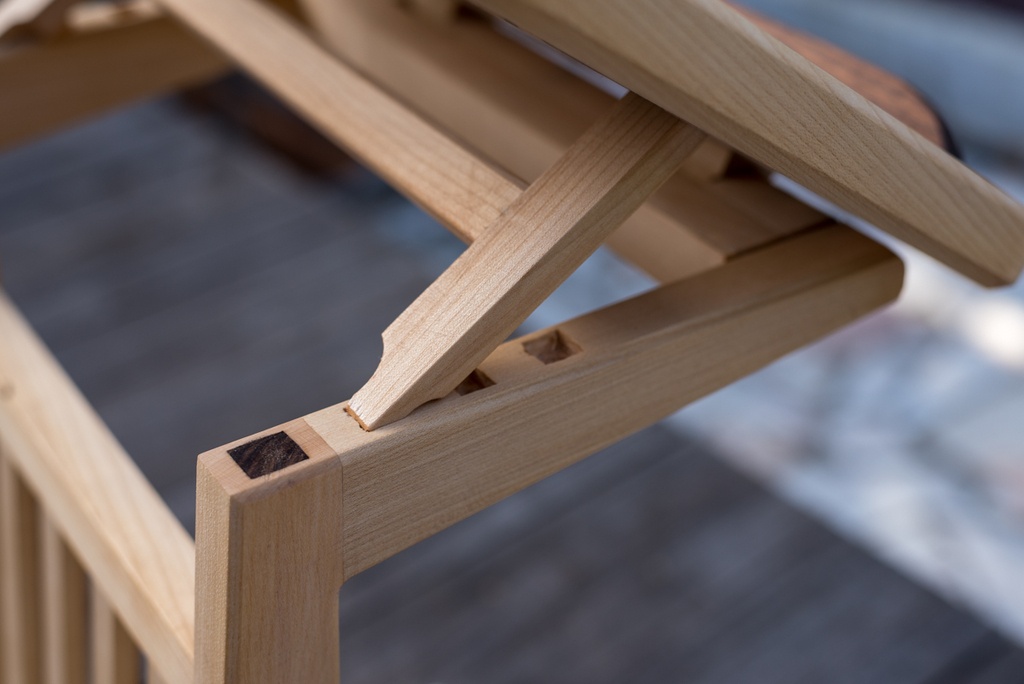

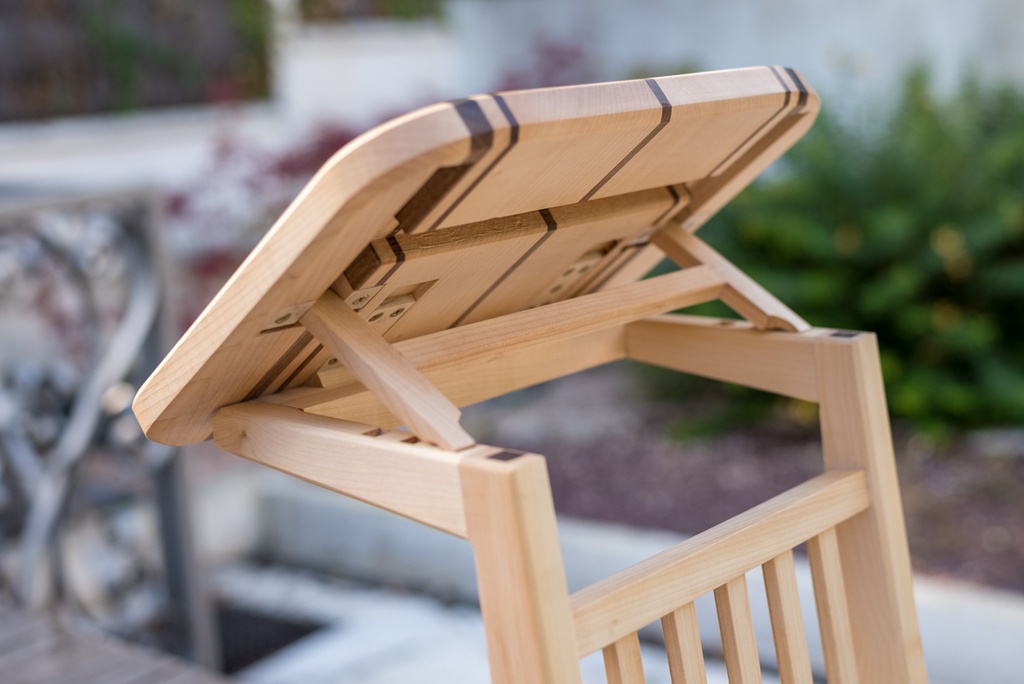

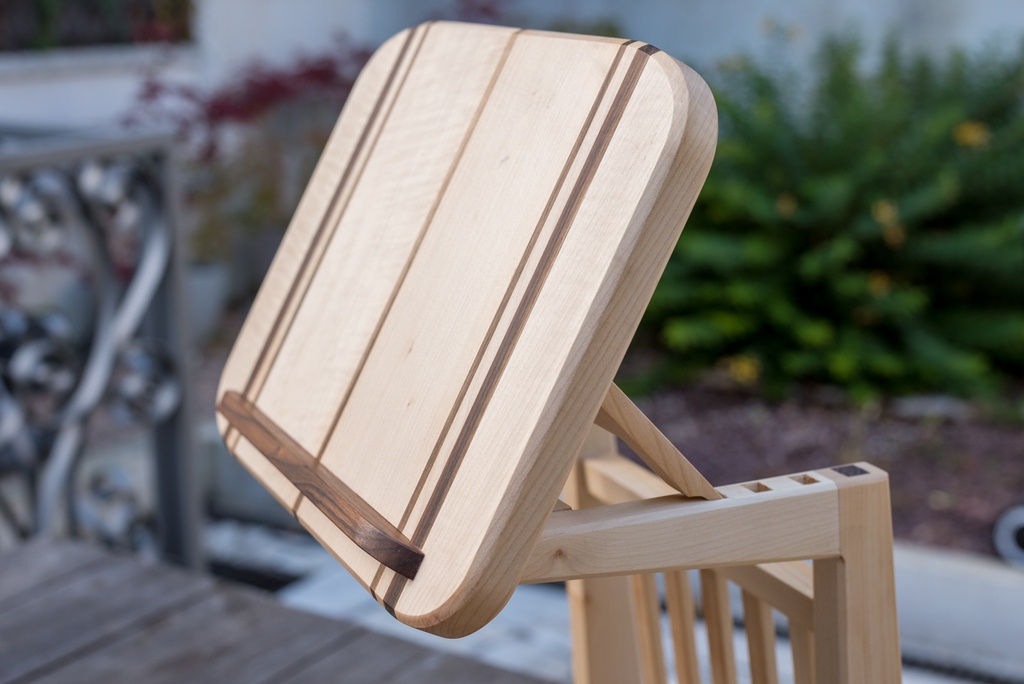

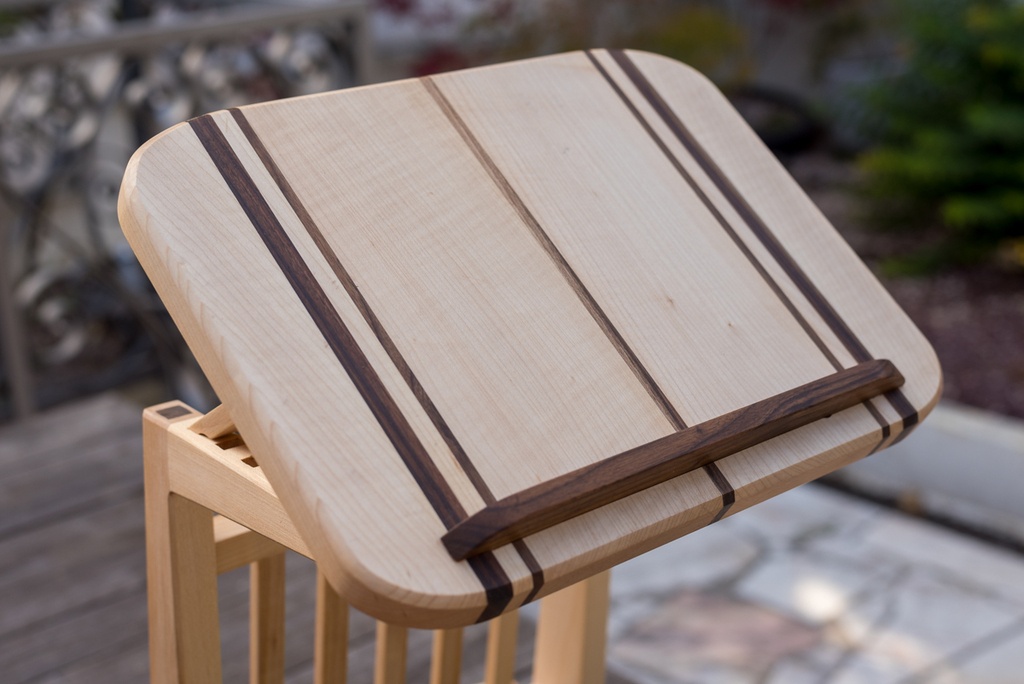

J'ai voulu que le plateau soit inclinable pour plus de possibilités. L'occasion de réaliser des "charnières" en bois sur mesure et de me prendre bien la tête... (mais challenge du système d'inclinaison intéressant à penser et réaliser).

Si cela peut intéresser, je peux mettre le plan de réalisation que j'ai essayé de faire le plus compréhensible possible 😊

Mis à jour

Publications associées


Discussions

Neo3Lus  a publié la création "Petite desserte de lit".
il y a 9 mois
Pierro
( Modifié )

très jolie réalisation. D'un point de vue ergonomie, l'usage est "à côté" du lit ou "sur" le lit ? Car je me demande comment peut-on passer les jambes avec les barreaux ? :-) à moins que ton ado le mette sur le côté ?

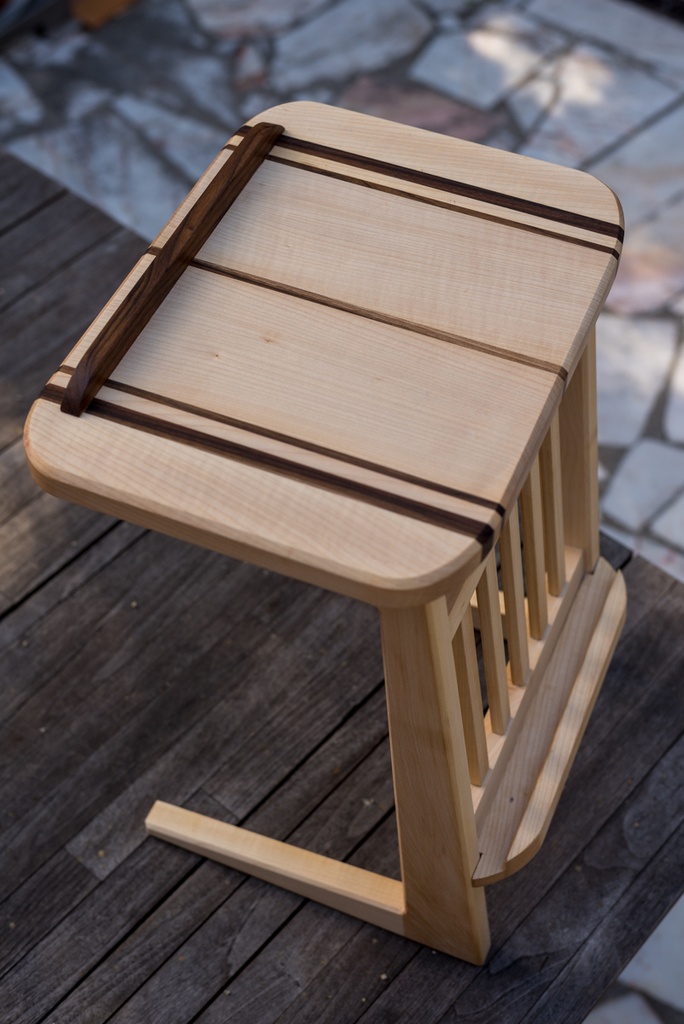

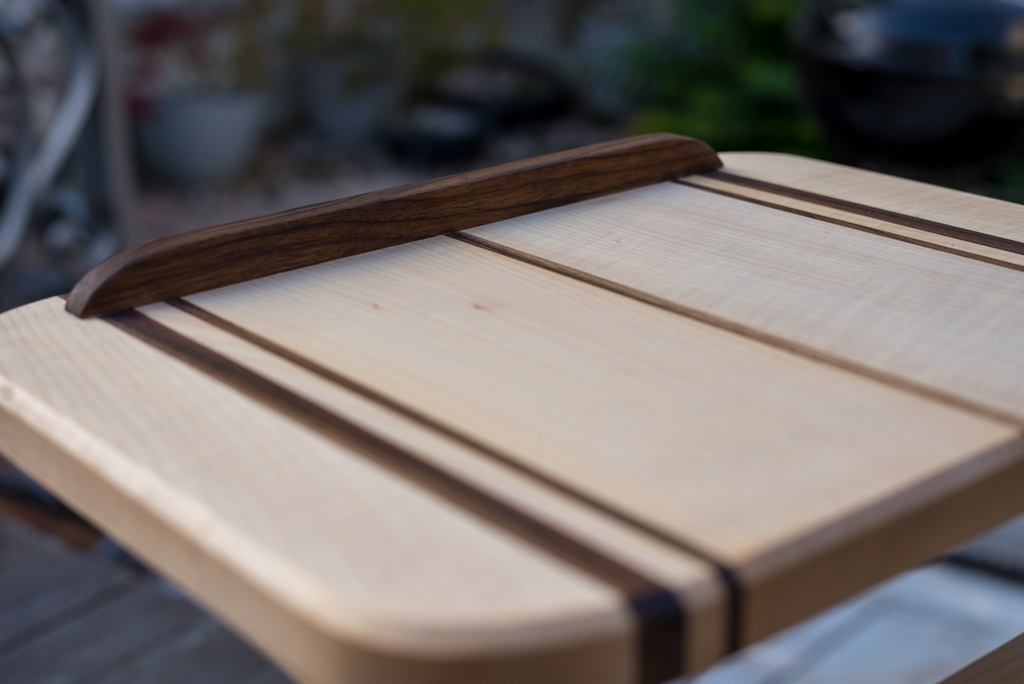

J'adore la tablette avec les insertions de bois plus foncés. Très réussie (tout comme le reste d'ailleurs) ! +1 pour le plan ;-)

Neo3Lus

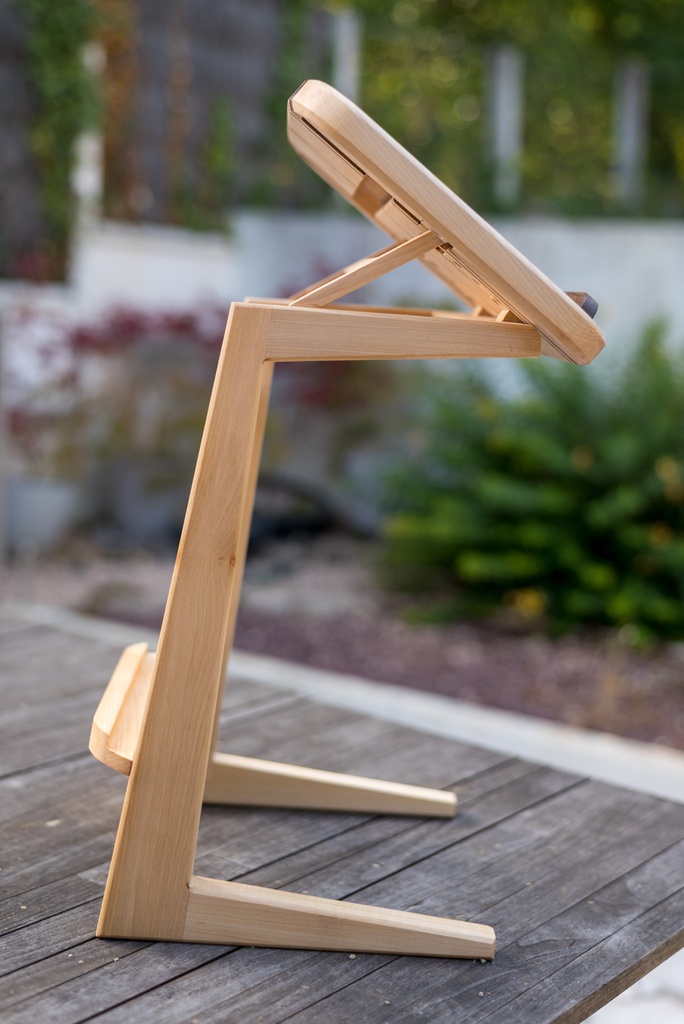

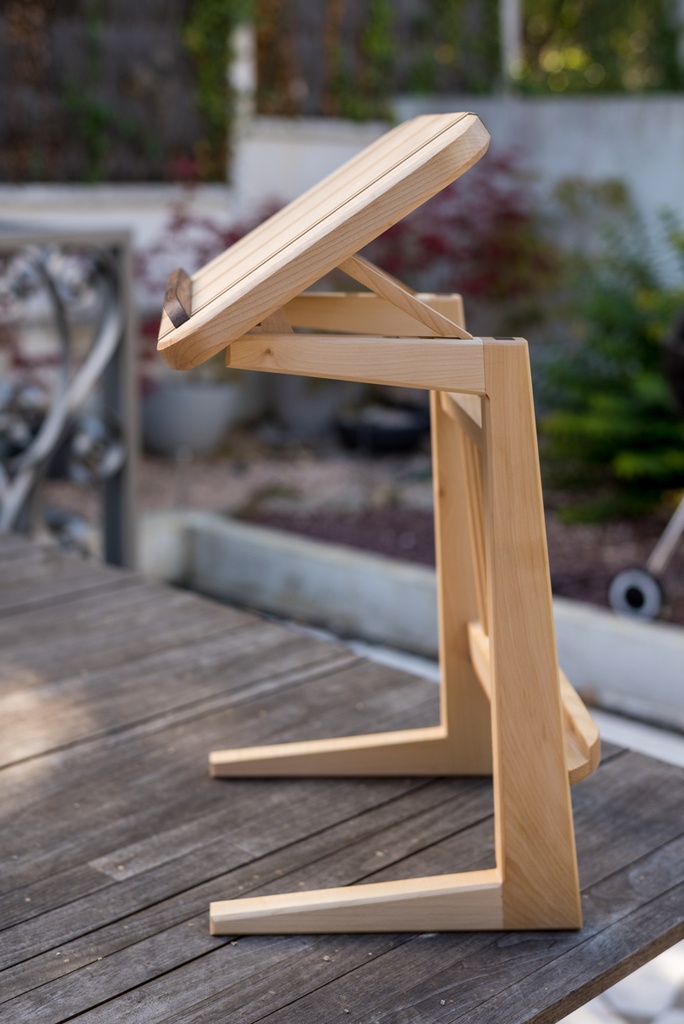

En fait de lit c'est un canapé (toujours déplié...) et le "C" formé se positionne sur le côté du lit. Le bas passant sous le lit et le haut juste par dessus le lit (j'espère être clair ☺).
Les dimensions sont très "petites". La tablette ne dépassant que de quelques centimètres du haut du lit (450 mm de haut sur 350 mm de large).

Je mettrais les plans 👍

tarpan
( Modifié )

J'aime bcp, tu t'es inspiré du système d'inclinaison des chiliennes (ou tu l'as ré-inventé) , je suis pas contre plus de détails sur la partie charnière (plans ou pas-à-pas) :)

Au niveau équilibre ça a l'air bien pensé même avec un livre…

Neo3Lus
( Modifié )

Les "chiliennes" je connais pas.
Je me suis inspiré de ce système :

Mécanisme

tarpan

Ok, sinon les chiliennes c'est juste les chaises-longues :D

Neo3Lus
( Modifié )

tarpan Oui, j'ai recherché ensuite...
Je connaissais les chaises sans vraiment savoir qu'elles s'appelaient comme ça 😅
Me coucherais moins con 😋

Boris Beaulant
( Modifié )

Jolie !

Neo3Lus

Merci 😊

Folgansky
( Modifié )

Très inspirant et pratique
Pour la charnière j'aurais été plus fainéant et j'aurais fait des taquets sur les parties internes, à peine moins esthétique je dirais. Tel que ça a été fait c'est plutôt un défi qui a été relevé ^^

Neo3Lus

Merci.

J'ai failli l'être aussi 😊
Mais je me suis dit que le défi était intéressant.

OPinacle
( Modifié )

C'est joli et bien foutu ça !
Bon ça ne servirai à rien chez moi (un lit c'est fait pour dormir) mais j'aime bien, bel objet, y'a du boulot, et il est bien fait !

Neo3Lus

Merci ☺
Et tout à fait d'accord, un lit c'est fait pour dormir. Mais les jeunes de maintenant... 😅

Santé !
( Modifié )

Très joli. Par contre, c'est pas avec ça qu'il va décoller des écrans 😁

Neo3Lus

C'est clair 😅

belledonnebois
( Modifié )

Salut,
j'adore c'est super beau !!
les charnières sont top, je suis curieux de savoir comment elles sont fixée au cadre " dormant"
j'arrive pas a voir sur les photos.

Neo3Lus

Salut et merci 😊

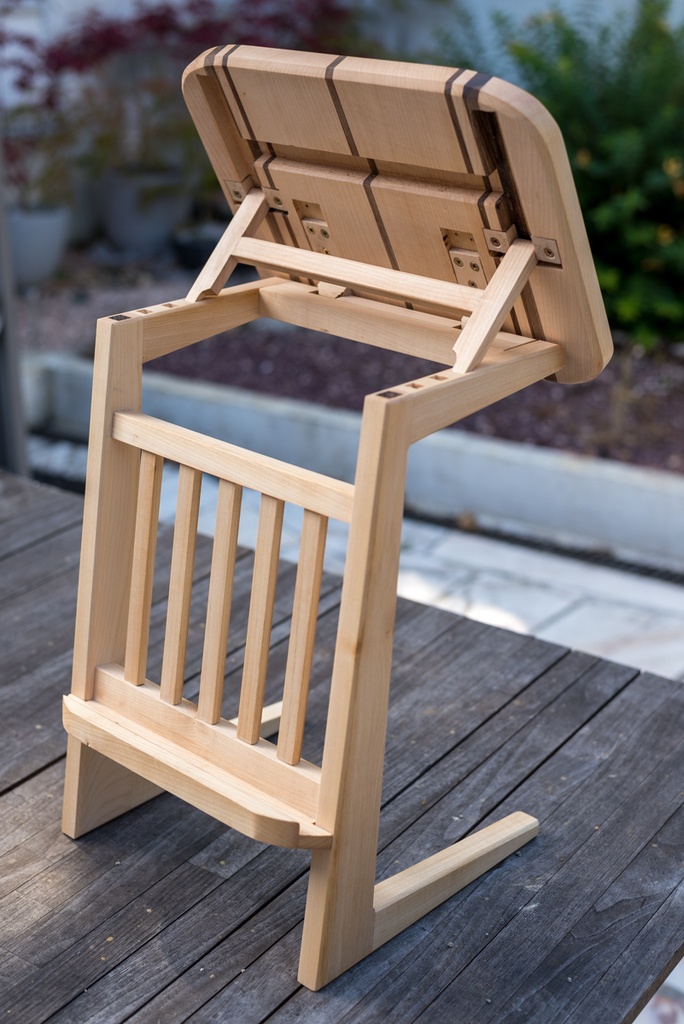

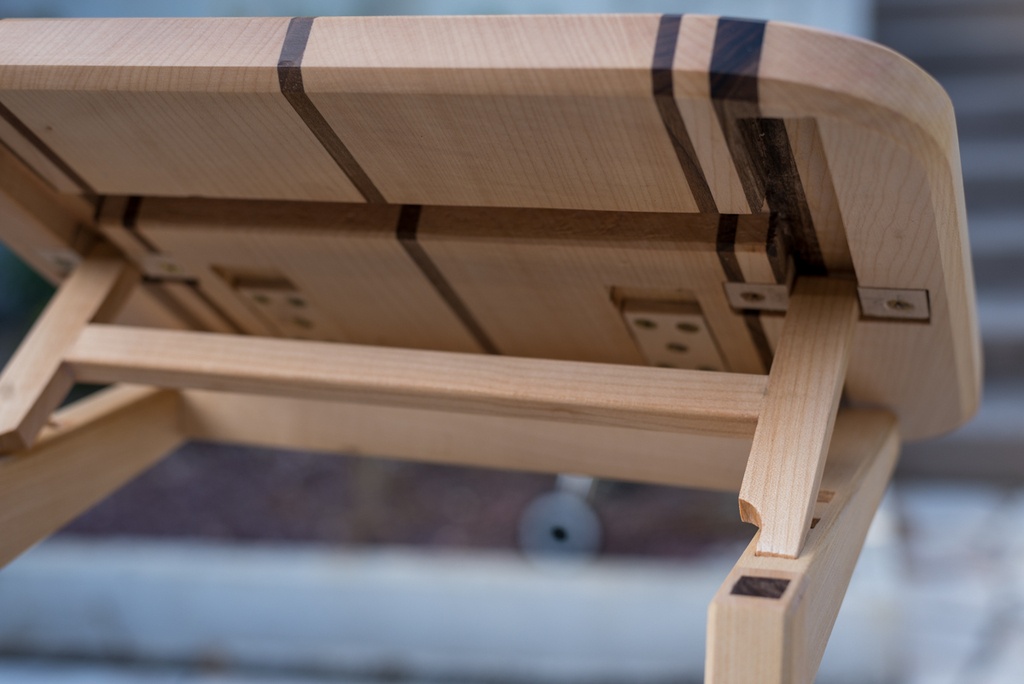

Les charnières sont assemblées et collées directement avec le cadre. L'axe est une barre acier récupérée (un barreau d'imprimante 😋). La "traverse" qui les compose est faite en 3 parties. Assemblée aux pieds par tenons mortaise et contrecollé sur une autre traverse pour la renforcer (forcément elle ne tiendrait pas sinon). Peut-être plus compréhensible avec le plan...
Sans doute d'autres solutions mais c'est celle-ci que j'ai choisi vu que, à la base, j'avais plutôt prévu une charnière piano à cet endroit là. D'où la traverse coupée en 3, j'avais déjà fait les tenons et mortaises... 😅

Olivier Delayen
( Modifié )

Bravo, super boulot. Petite question : avec quoi as-tu fait tes plans ?

J'avoue utiliser Sketchup qui est top mais pour passer à une mise en page pratique d'utilisation, je galère un peu malgré les quelques plugins déjà utilisés !

Merci

Neo3Lus

Je réalise mes plans sur Illustrator. C'est un logiciel spécifique aux graphistes. Malheureusement pas gratuit.
Mais il doit en exister des gratuit et facile d'accès. 👍

Olivier Delayen
( Modifié )

OK, merci.
Il existe des plugins spécifiques pour le bois sur Illustrator?

De mon côté, j'utilise Scribus (logiciel libre) pour de la création graphique.

Neo3Lus

Il y a effectivement un plugin que j'utilise pour les cotations, sinon rien de spécifique bois. C'est un logiciel de dessin vectoriel pas de CAO.
Je ne connais pas Scribus ☺

Nixoals
( Modifié )

Superbe! Mais pourquoi ouvrir autant l'object de ton appareil? Tu voulais un joli bokeh? Mais du coup la profondeur de champ est assez réduite et on peut pas admirer tout le travail.

Boris Beaulant

En même temps, ça fait des belles photos. C'est la première chose que je me suis dis en voyant la création 😉

Neo3Lus

Désolé, j'avais pas vu le commentaire 😊

J'ai réduis la profondeur de champ exprès pour pas que les défauts se voient trop 😅☺
