GuioO0Oommm

Chariot de coupe


Bonjour,

Heureux possesseur depuis peu de la scie sous table de mes rêves, j’ai décidé de l’equiper Pour en tirer le maximum.

Ma précédente scie fonctionnait encore mais j’ai eu une bonne opportunité pour cet achat et je l’ai saisie.
C’est avec un petit pincement au cœur qu’on se débarrasse d’un outil qui nous a bien servi et qui malgré tout fonctionne encore. Cette ancienne table avait l’avantage de me permettre de découper de plus grand panneaux que la table actuelle. L’inconvénient Majeur était son imprécision mais je ne lui jette pas la pierre car cette imprécision était en réalité de mon fait😅

J’ai été assez étonné de constater que ma nouvelle scie était elle aussi imprécise mais j’ai pu la régler assez facilement.

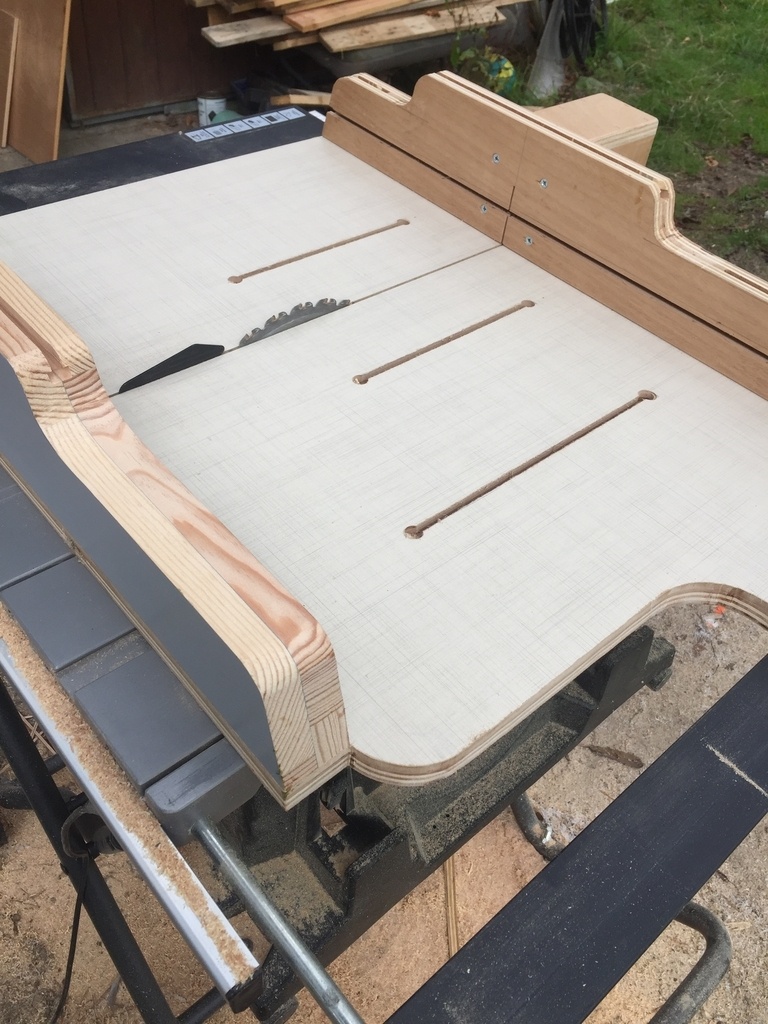

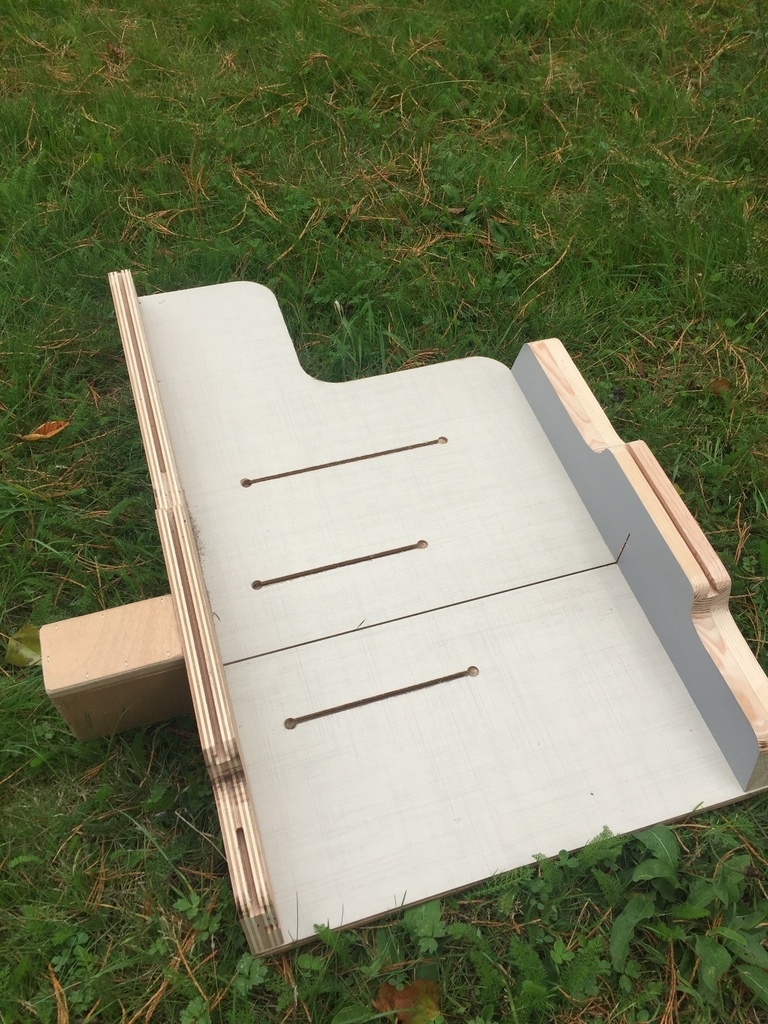

Pour l’equiper, Je vous présente le chariot de coupe qui me ressemble.
Petit cahier des charges :

  • Un bord rallongé sur la gauche pour des coupes plus longues et un meilleur maintien des éléments à découper.

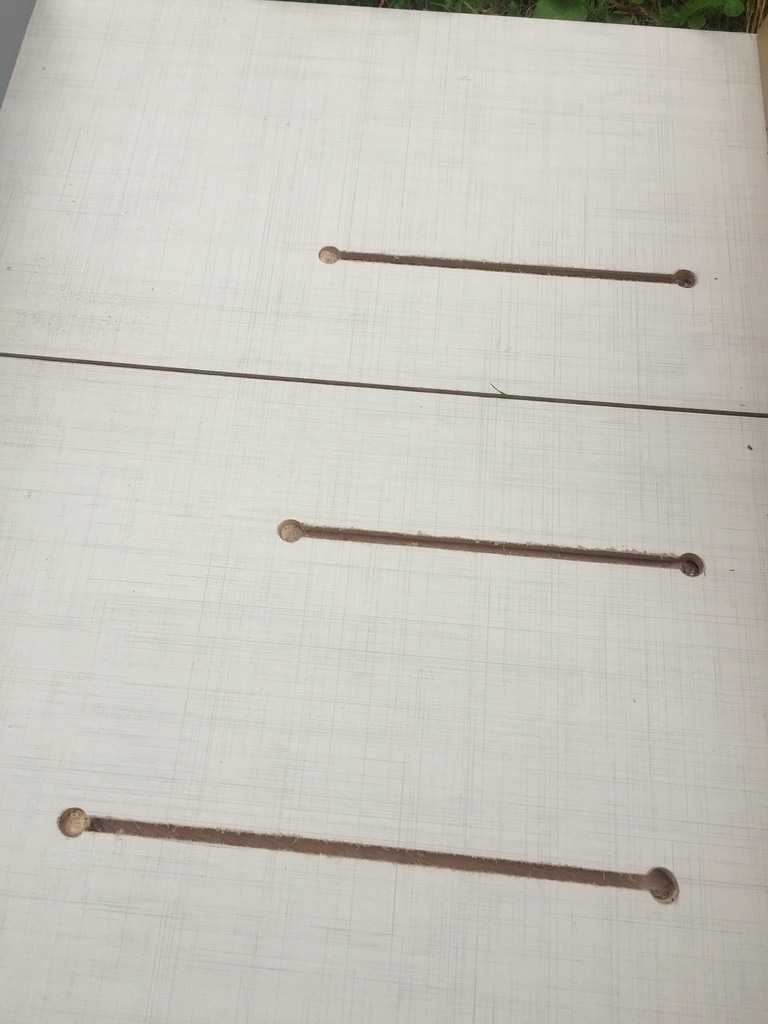

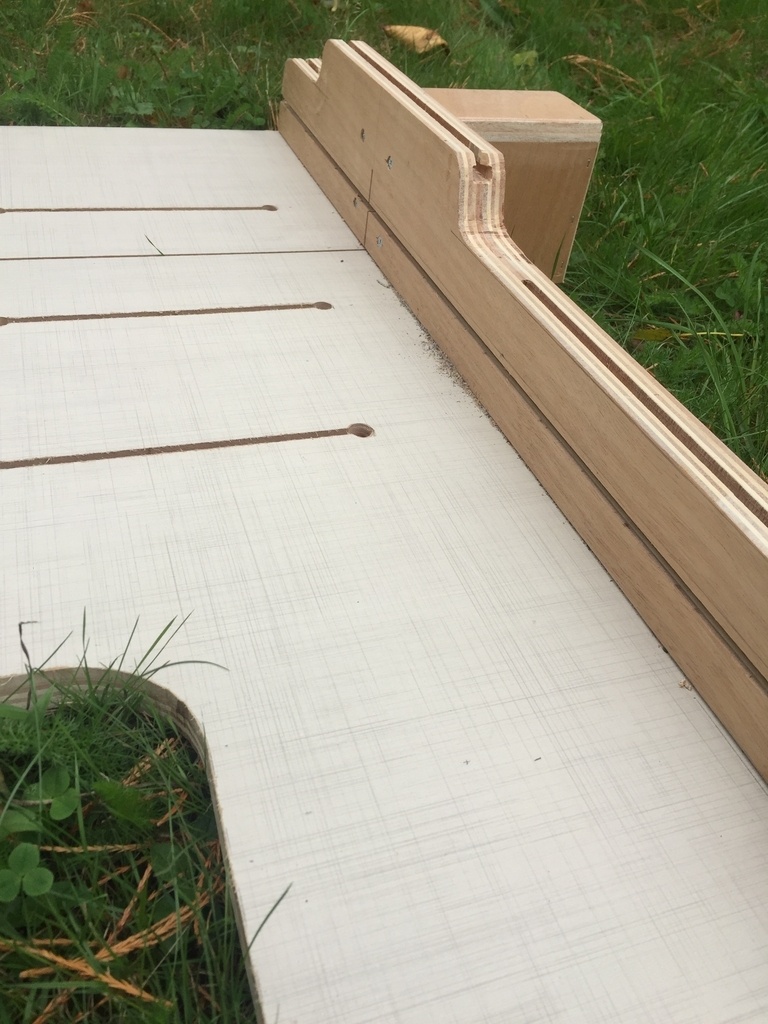

  • des rainures en T sur le plateau et sur les montants pour les divers accessoires de précision et de sécurité

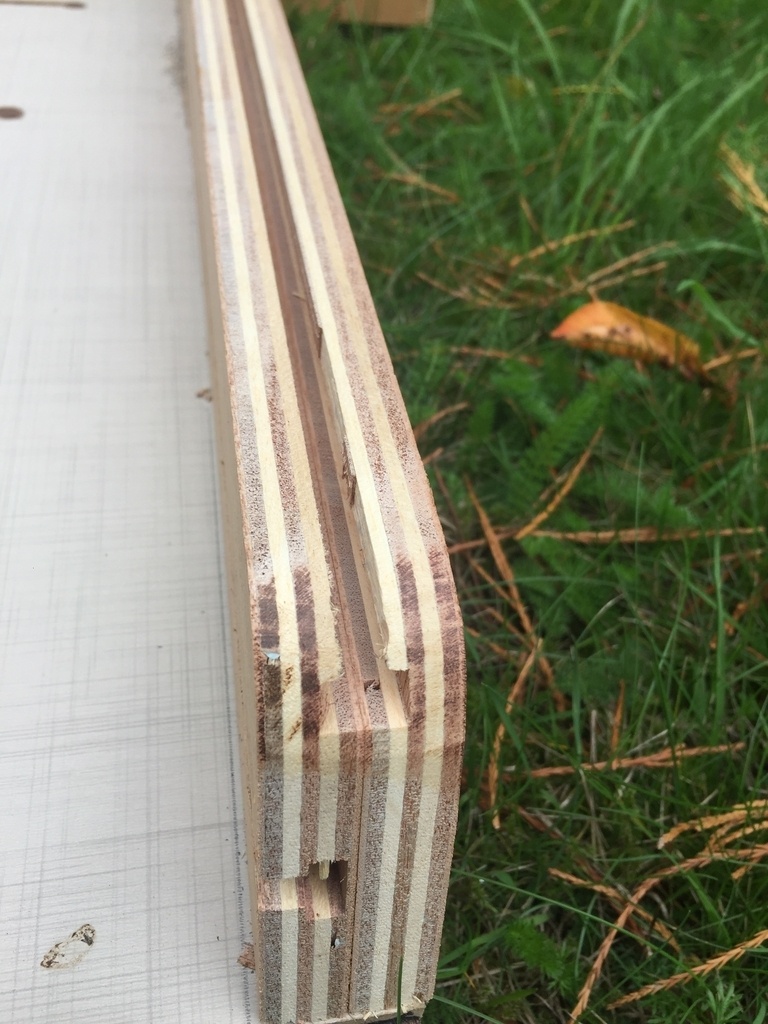

  • des rainures en T faites directement dans le bois.

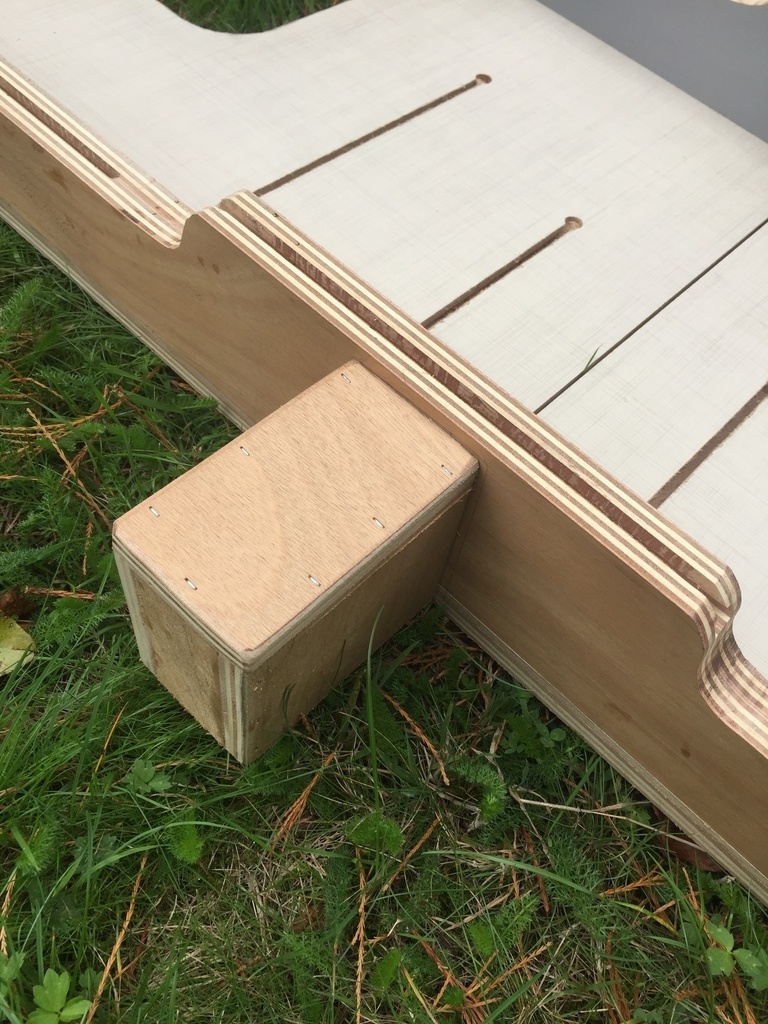

  • une protection de sortie de lame.
  • utilisation de la scie même levée au plus haut.
  • une coupe au plus proche des 90 degrés.

Coût hors outillage : le prix des vis

Le plateau est en contreplaqué de 18mm doublé d’une plaque de mdf stratifié sur le dessus.
Le montant utilisateur est en contreplaqué de 18mm doublé.
Le montant du fond est en pin de 22mm doublé.

Après le test des 5 coupes, j’ai une différence de 2 dixième de mm entre le haut et le bas sur une languette de bois de 40cm de long environ. Pour un gars comme moi qui se contentait d’un angle droit à 88 ou 89 degrés il y a peu, je valide cette différence comme acceptable 😅
Le réglage m’a demandé 5 ou 6 essais de repositionnement du montant utilisateur.

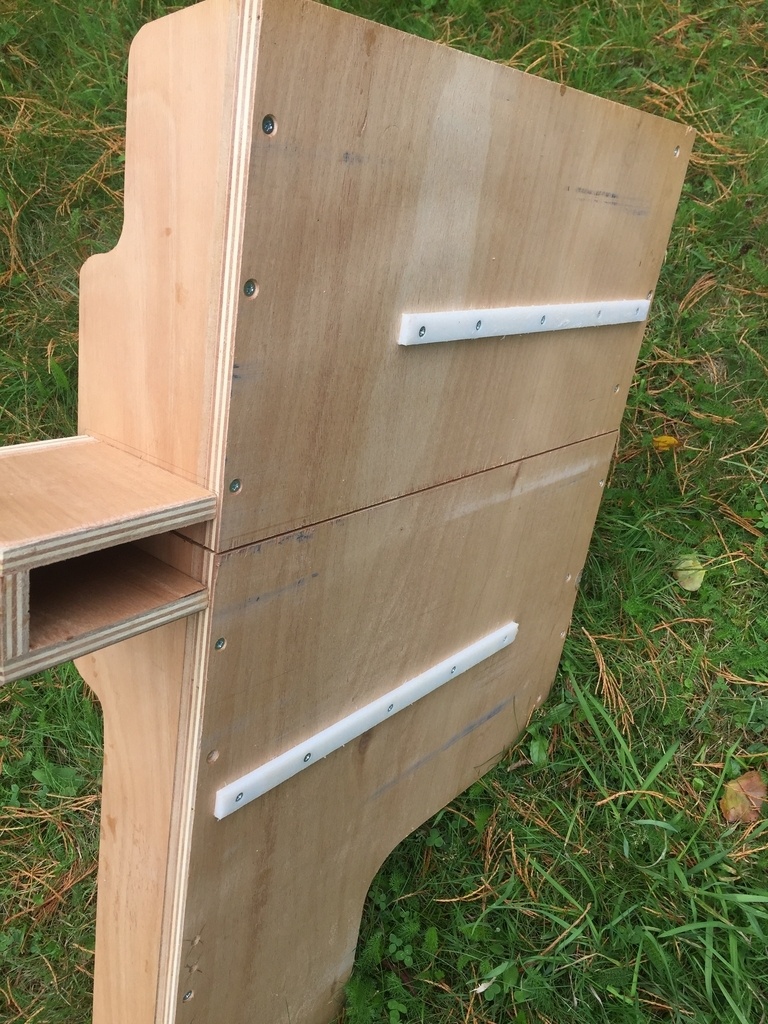

Les coulisses sous le chariot sont en pehd (plastique d’un plateau à découper les légumes). J’ai fait ce choix technique pour éviter d’avoir des coulisses bois qui se dilatent ou se rétractent en fonction des saisons. Là au moins je suis sûr que ça ne bougera pas avant un moment.
Le dessous du plateau a été ciré pour faciliter la glisse.

Inconvénient mineur à mon goût mais notable : le plateau est assez lourd.

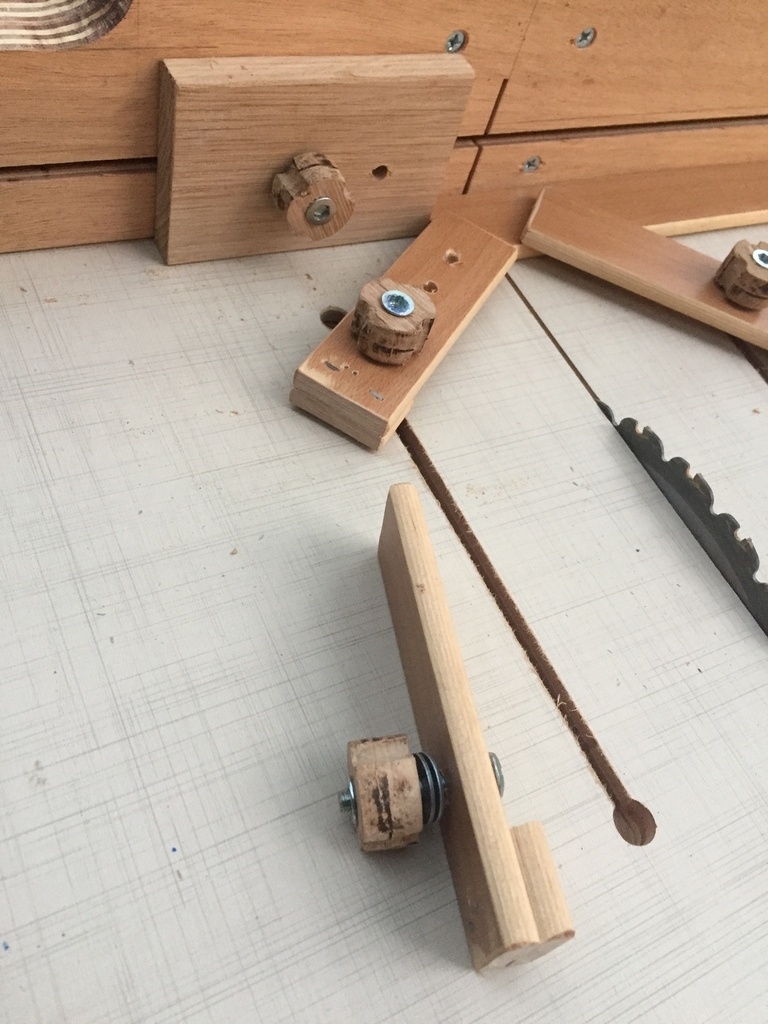

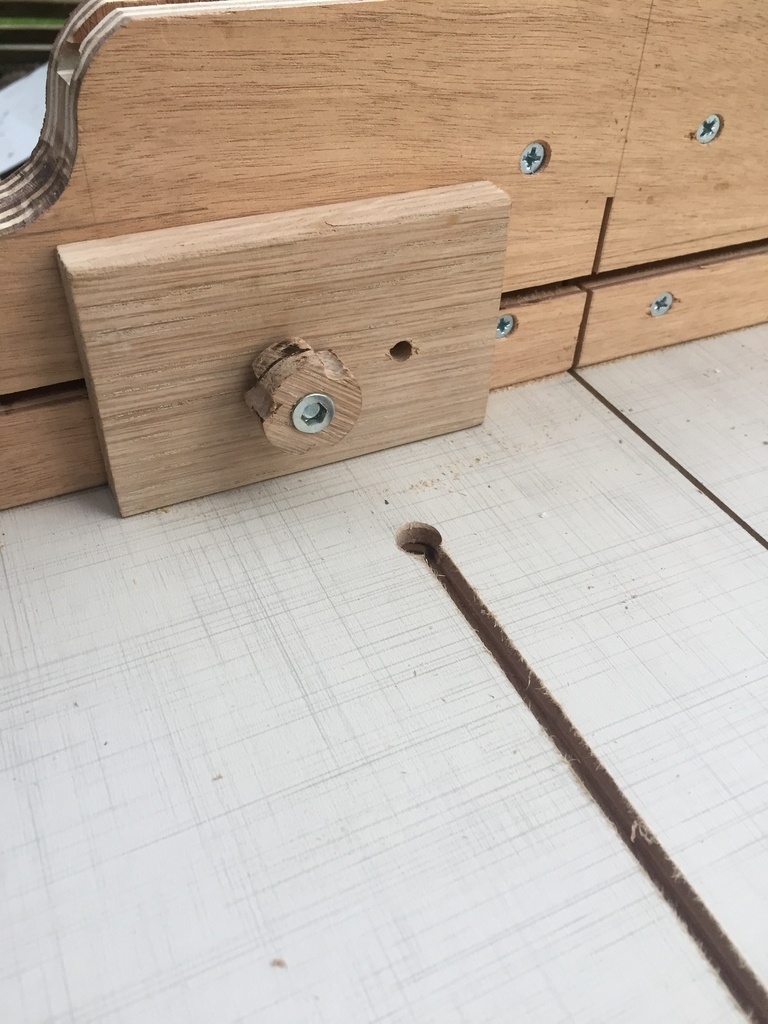

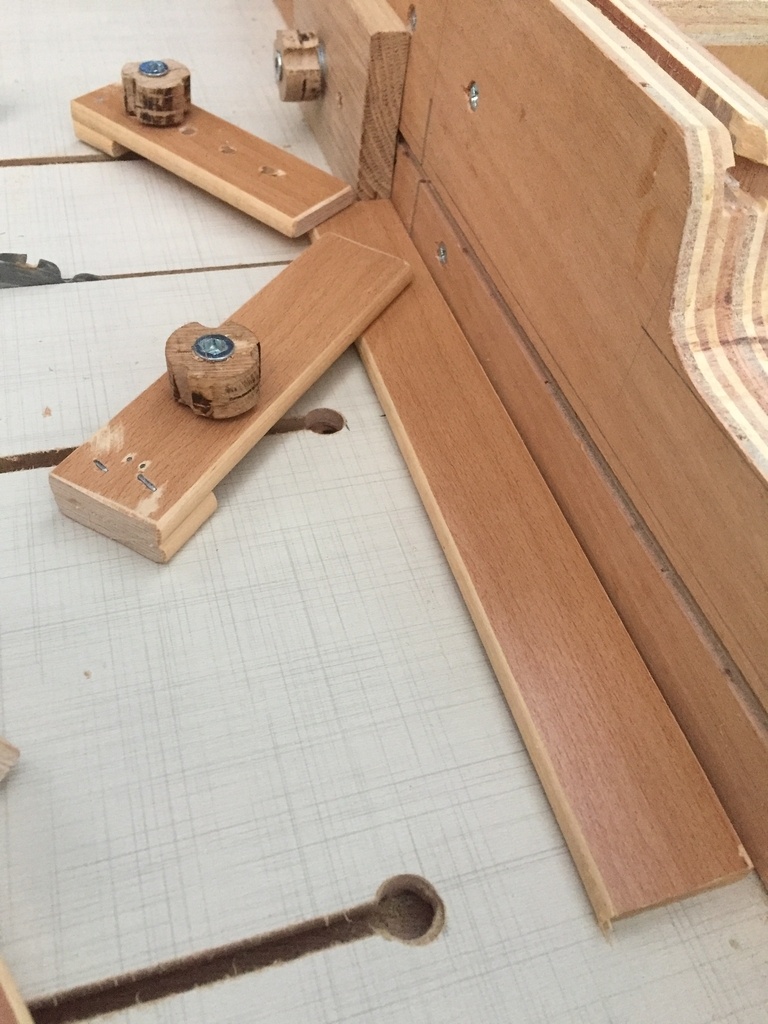

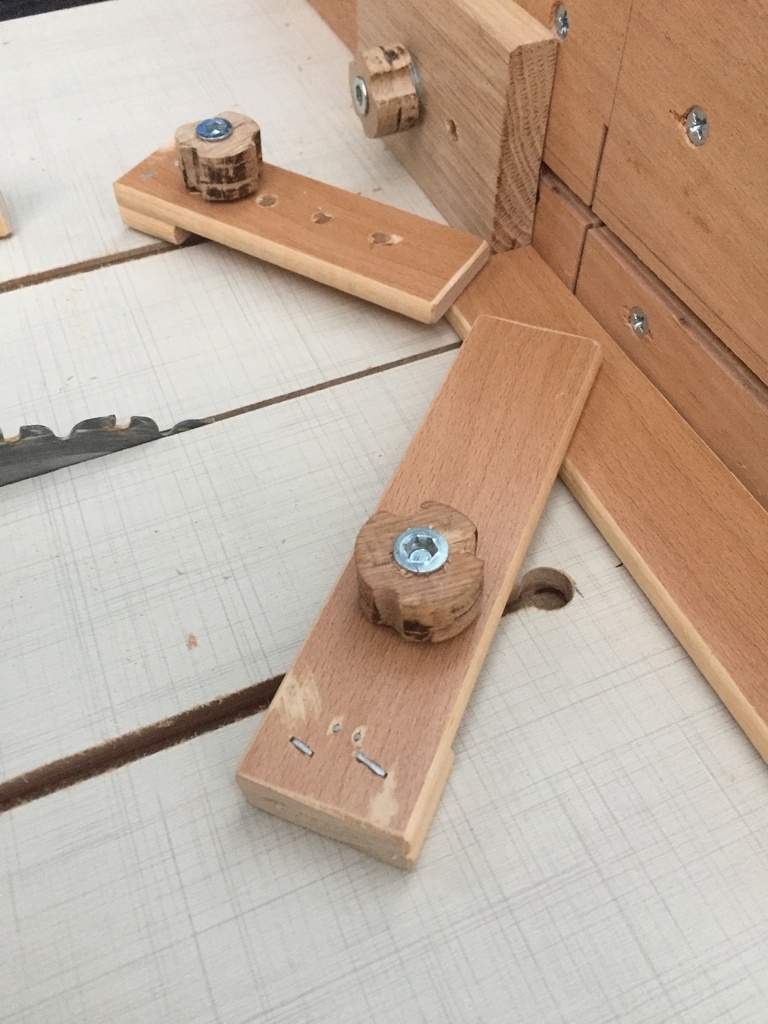

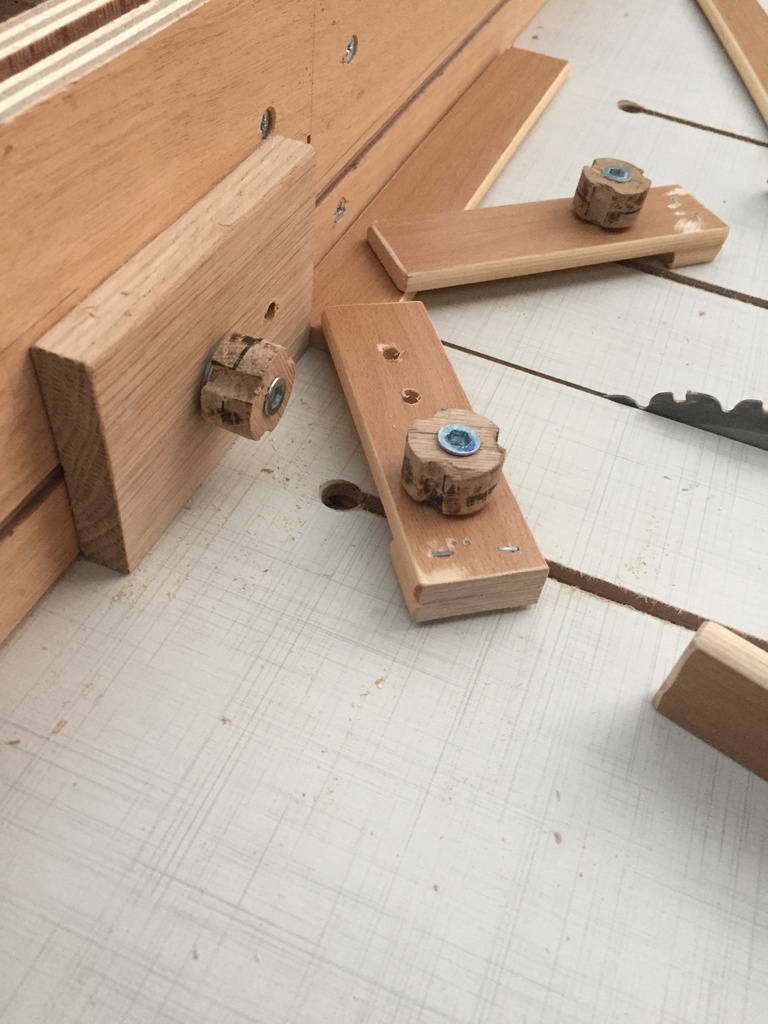

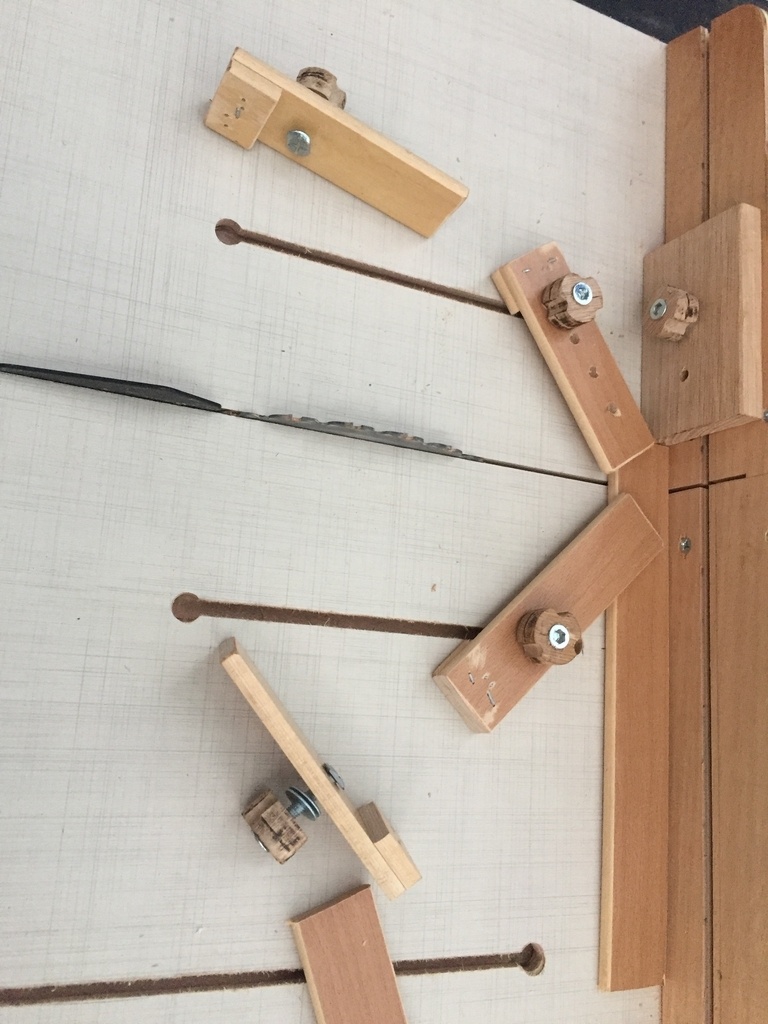

Le chariot est déjà agrémenté de menus accessoires : stop block et petites pattes de sécurité pour maintenir les petites pièces sans avoir à mettre les doigts près de la scie. D’autres accessoires viendront s’y rajouter.

Personnellement j’en suis très content et je le trouve très beau 😃

À bientôt,
GuioOOommm


Discussions

GuioO0Oommm a publié la création "Chariot de coupe".
il y a 3 ans
Peuch
( Modifié )

Bonjour,
Chouette traîneau, comment as tu découpé la planche à découper pour les barres de guidage?

GuioO0Oommm

Bonjour,
Avec la scie sous table en utilisant le guide parallèle. Ce guide avait d’aille Besoin d’être réglé car il n’etait Pas parallèle du tout au premier test. Comme l’épaisseur des barres de guidage est assez fine ( 6 ou 7 mm de mémoire), il faut utiliser un poussoir de sécurité pour faire avancer la pièce au delà de la lame. Petite astuce pour les coller avant vissage : j’utilise des lames de scie à métaux pour les rehausser et non des rondelles comme je vois souvent. Autre astuce : du scotch doublé face pour coller aussitôt et ensuite vissage.
À bientôt

Peuch

Merci

mmahieu
( Modifié )

Bonjour GuioO0Oommm
il est lourd, mais du coup il doit être stable, ça aide à la précision 👍

GuioO0Oommm

C’est vrai qu’il est stable. J’ai commencé à m’en servir pour découper des pièces de vous pour un légumier. Que du bonheur, très stable en effet. Merci mmahieu 😉
J’avoue que cirer le dessous du plateau apporte aussi un confort dans l’utilisation.
