AdrienN1

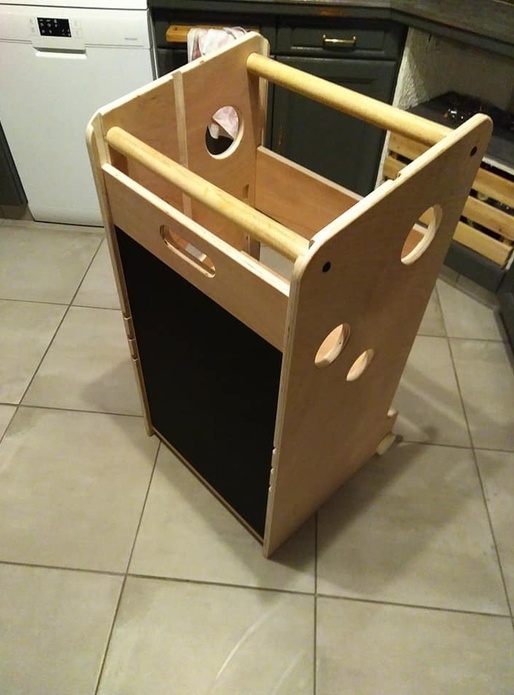

Tour d'observation Montessori


Cette tour permet a un enfant (1 an dans mon cas) d’être debout à hauteur pour observer/participer aux activité de la maison. (cuisine, vaisselle, apéro =) )

Usage :

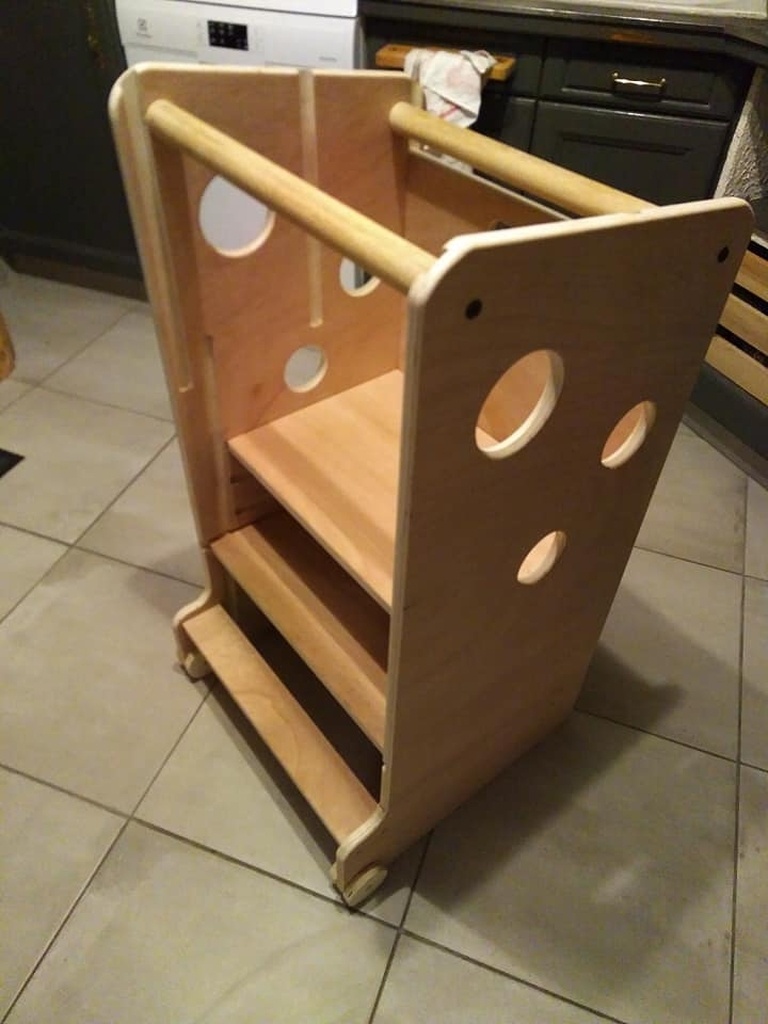

La plateforme est réglable en hauteur (49cm, 42cm; 35cm)

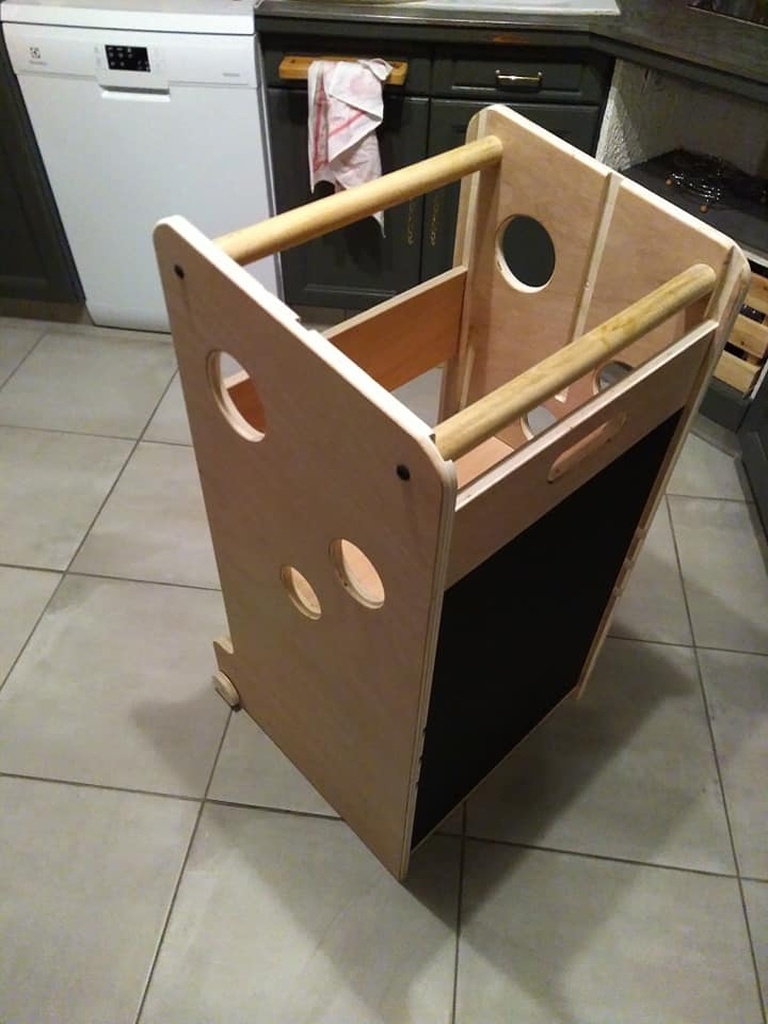

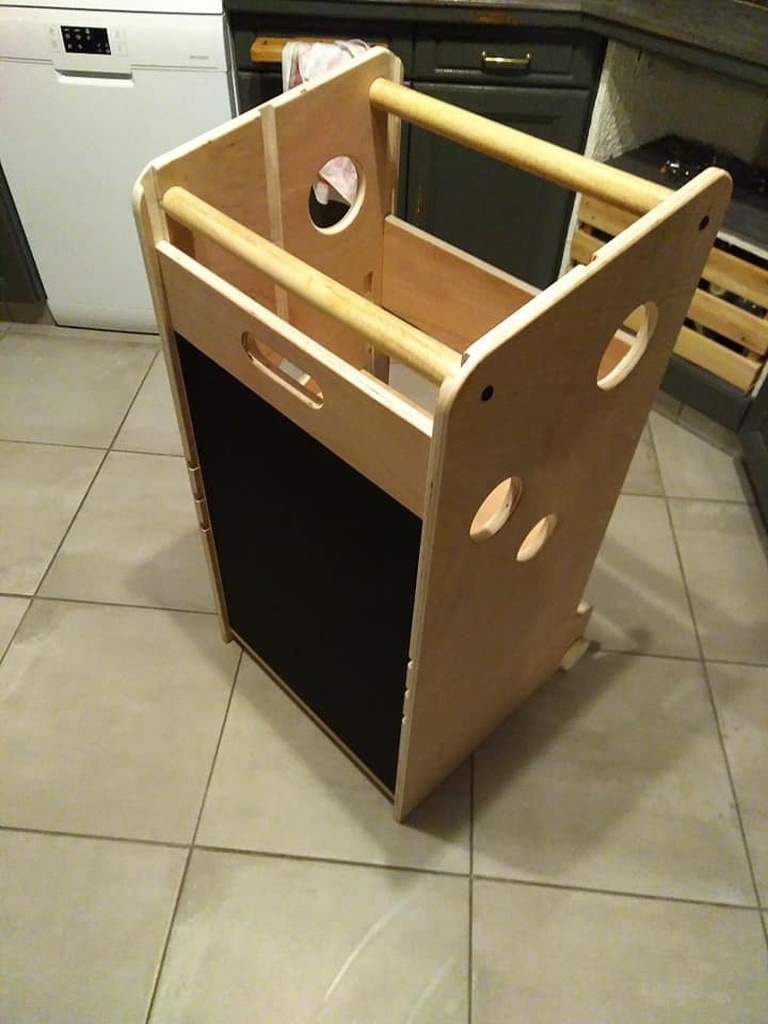

Le panneau de devant a reçu un coup de peinture tableau noir pour des dessins à la craie. Cet élément sert a la fois de garde corps avant et "verrouillage" de la plateforme.
La 2e marche (marche haute) est amovible. Une fois l'enfant monté du la plateforme, elle sert de garde corps arrière (visible photo 1 et 2) en la glissant dans la rainure verticale correspondante

Coût : environ 110€
Panneau CP Okumé (107€). C'était ça ou peuplier dans ma GSB
Une poignée de vis (1€)
Une tringle a rideau Ø35 d'1m (2€)
Pas de Finition? à choisir

Temps de travail :
Environ 10h de dessin
Environ 30h de fabrication

Points de détails :

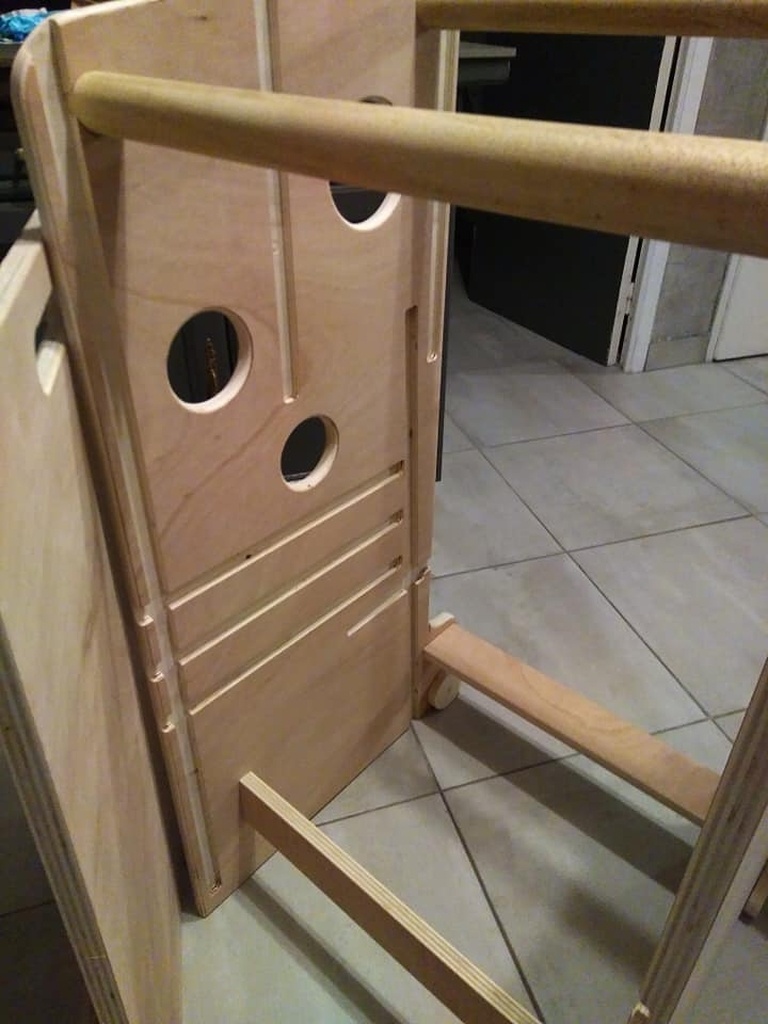

J'avais prévu des rainures de 19mm de large mais le CP18 fait un peu plus de 19mm. Les rainures ont une largeur de 20mm, attention a la fabrication du gabarit.
Le flanc gauche est symétrique au droit (perspicace?). Je n'ai pas fait de plan, il faudra faire bosser le cerveau à la fab.
La roulette est faite avec de disque intérieur de scie cloche et un tourillon Ø8
Toutes les arêtes ext sont passés a la fraise quart de rond (Ø3 ou 6)
Les rond sur les flanc sont fait a la scie cloche (100mm, 90mm, 74mm) + quart de rond Ø6
Les barres sont fixées avec des vis a penture (tête bombée)
La marche basse et le renfort sont fixés avec des vis a bois (tête fraisée)
Un renfort est collé sous la marche basse pour plus de rigidité

Axe d'améliorations :
Les roulette font "couic couic", normal pour un frottement bois/bois
La rainure pour garde corps arrière est trop reculé, ce qui crée un trou assez important entre garde corps et plateforme.

Mis à jour

Publications associées


Discussions

AdrienN1  a publié la création "Tour d'observation Montessori".
il y a 3 ans
robibine
( Modifié )

Chouette réalisation !
Je prends note de tes retours car je suis en train de dessiner ... la même :)

ttessier

Salut, je réfléchis un peu sur le sujet aussi pour mon garçon. Inspiration Monty family, essayes tu allée plus loin sur les defoncages des flancs pour faire autre utilisation? Toboggan ...

ttessier

AdrienN1

ttessier Salut.
J'ai éliminé d'office le l'idée du tobbogan car trop encombrant. J'ai voulu ajouter le mode "chaise haute" mais je trouvais ça un peu trop "rigide" (pas évolutif) et pas pratique.
Je n'ai pas cherché plus loin car c’était déjà assez compliqué a mon gout =)

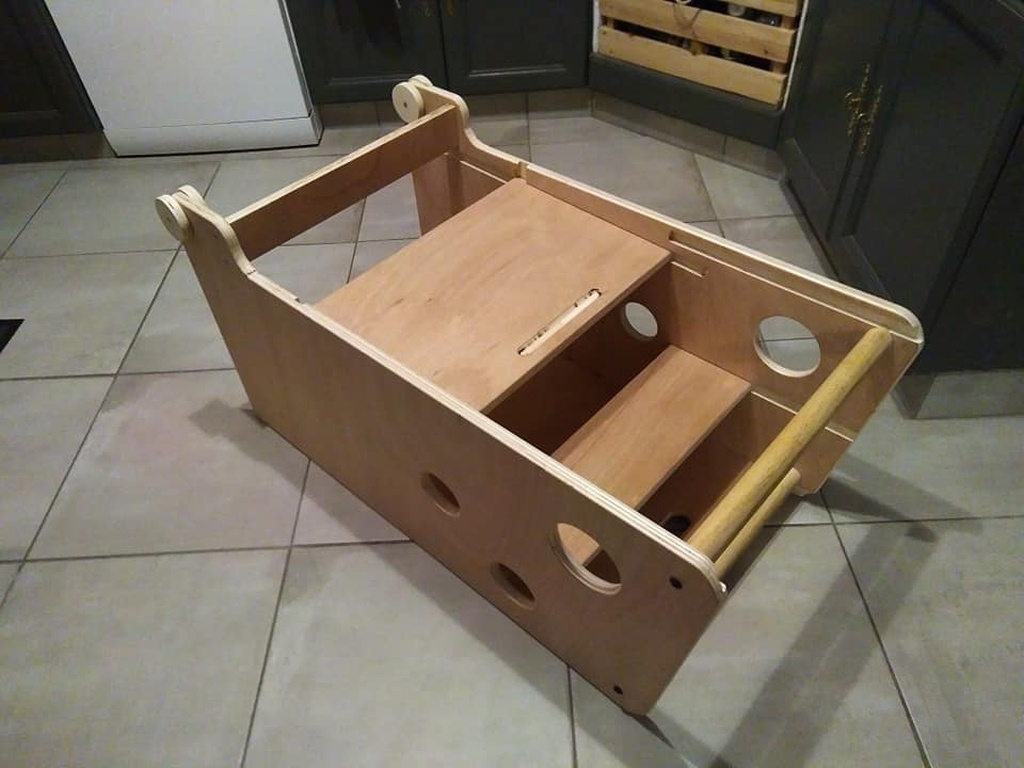

Cette semaine, on a découvert 2 nouveaux modes : Le "bateau" quand on vire la marche et la plateforme et qu'on le couche
Le mode "tunnel" quand on retourne le bateau =)

ttessier

AdrienN1 j'en prend bonne note, je vais réfléchir a tout ça. le Côté tunnel et bateau est rigolo. Bon je vais attaquer la phase de plans objectifs 100% récup a suivre. merci pour le plan ça me servira d'une bonne base déjà.
