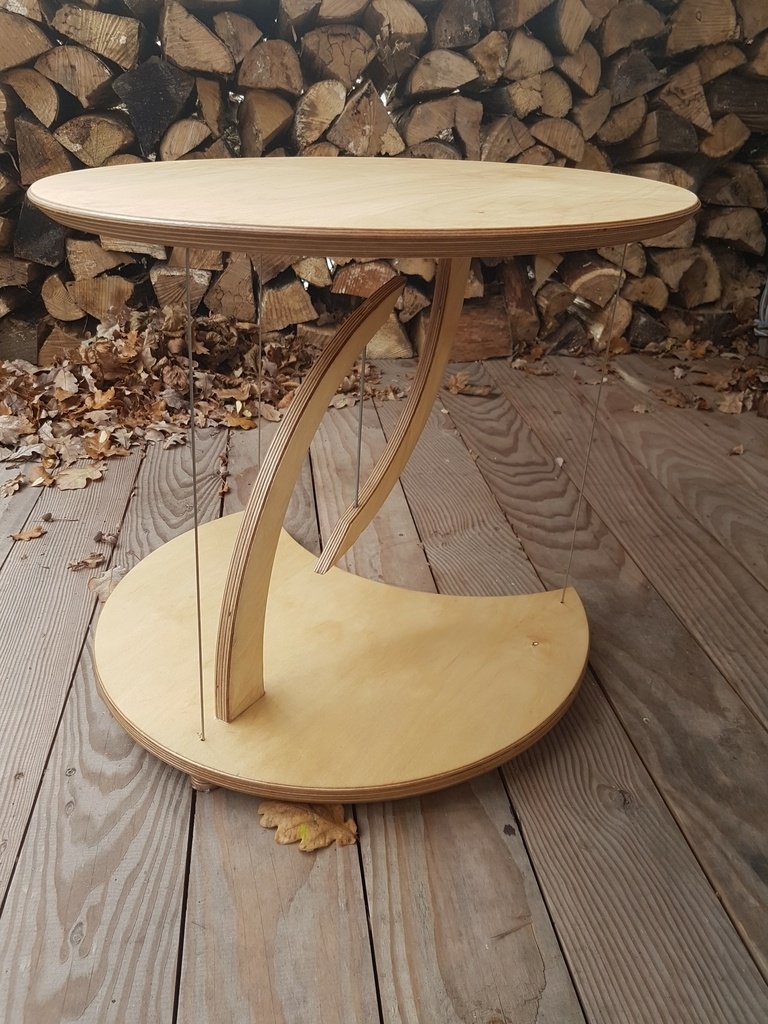

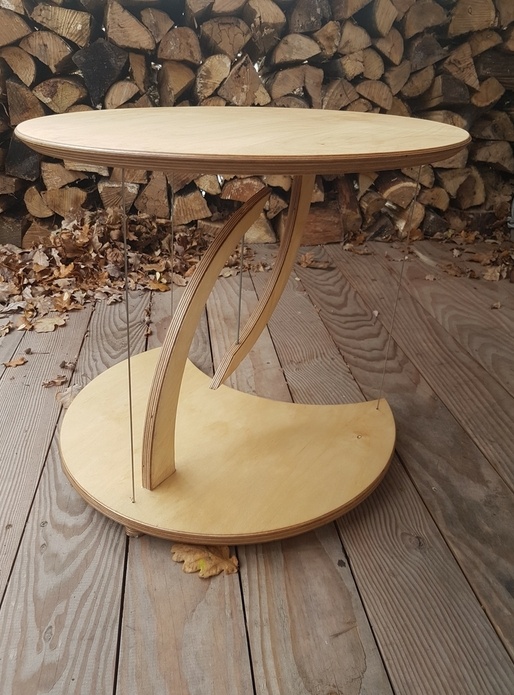

La table lune


Un peu de tenségrité

Tout est dessiné à partir du cercle ou de l'arc de cercle d'où l'idée de la lune.
Un réalisation avec du CP bouleau de 18mm, du câble de 2mm et pour la tension du milieu, une tige filetée de 4mm.
J'ai séché pour que tout tienne malgré la grosse tension. Quelques détails de la construction ci-dessous.
Verticalement, le plateau du dessus ne bouge absolument pas mais latéralement, il bouge nettement, je n'y déposerais pas le vase Ming de ma grand-mère ;)
Ci-dessous une vidéo de "danségrité"

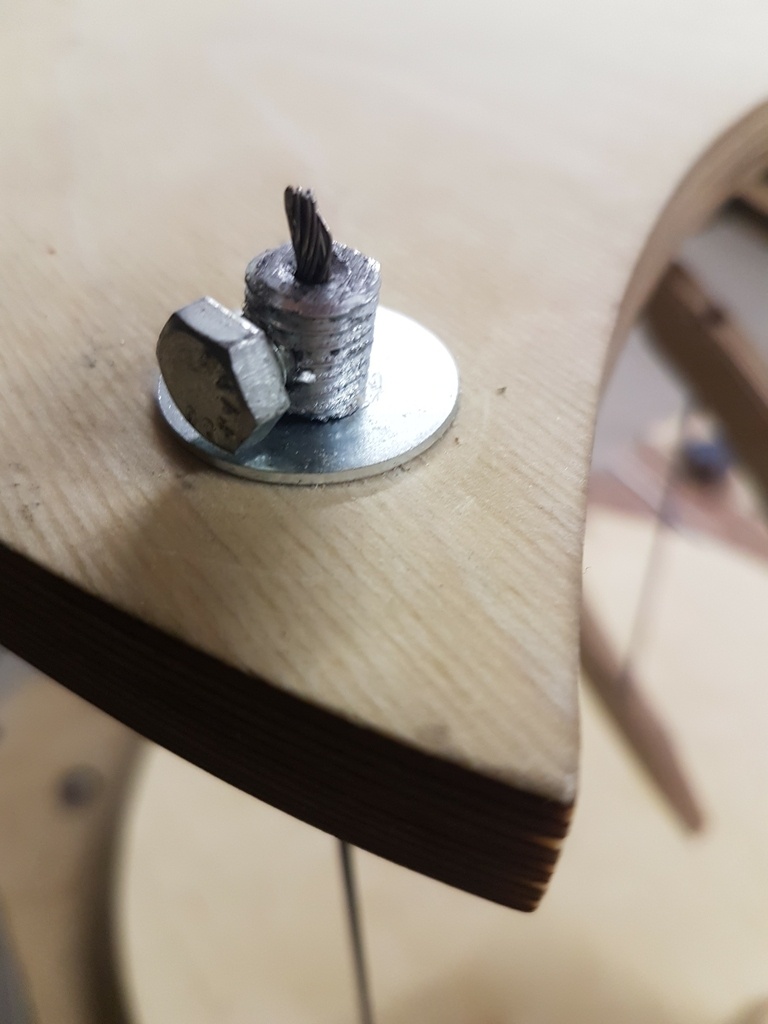

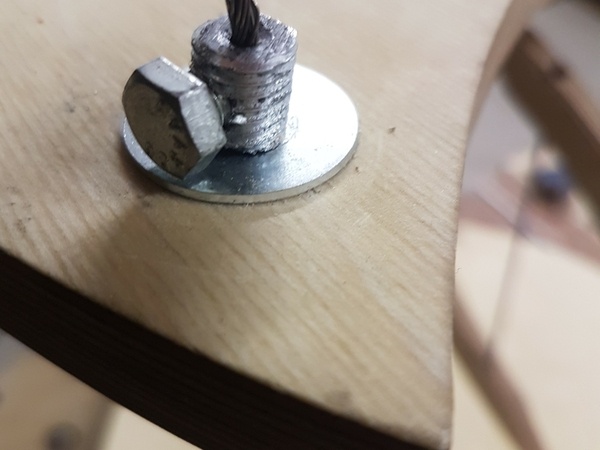

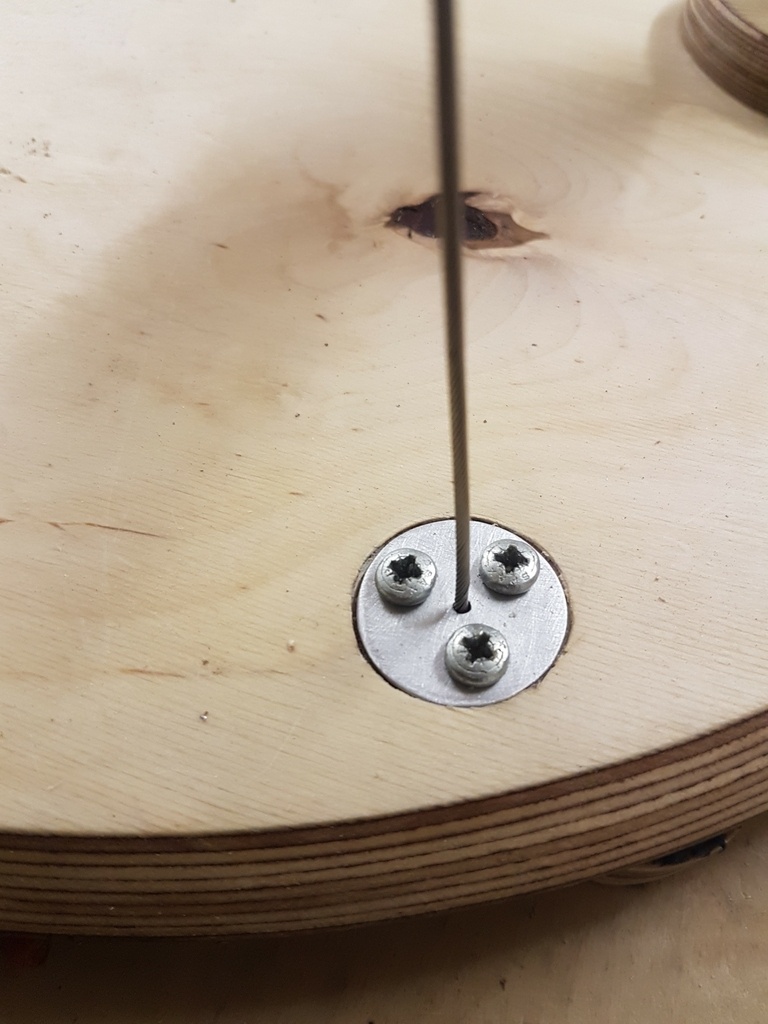

La fixation du câble en dessous du plateau inférieur : un morceau de tige filetée de 10mm percée pour le passage du câble et percée perpendiculairement et taraudée pour mettre une vis de 6mm

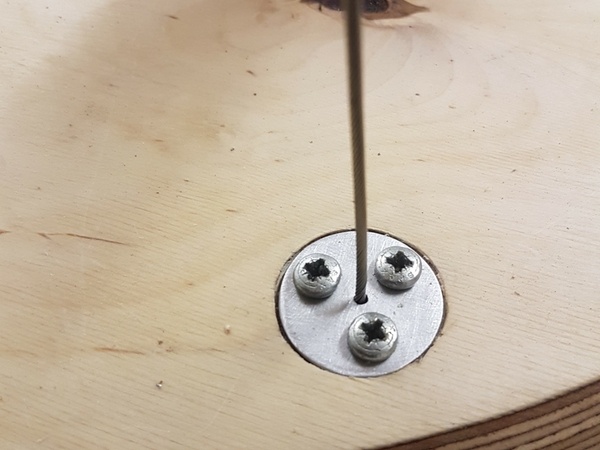

La fixation du câble en dessous du plateau supérieur. En dessous de la rondelle, même chose qu'au dessus, un morceau de tige de 10mm percée et taraudée.

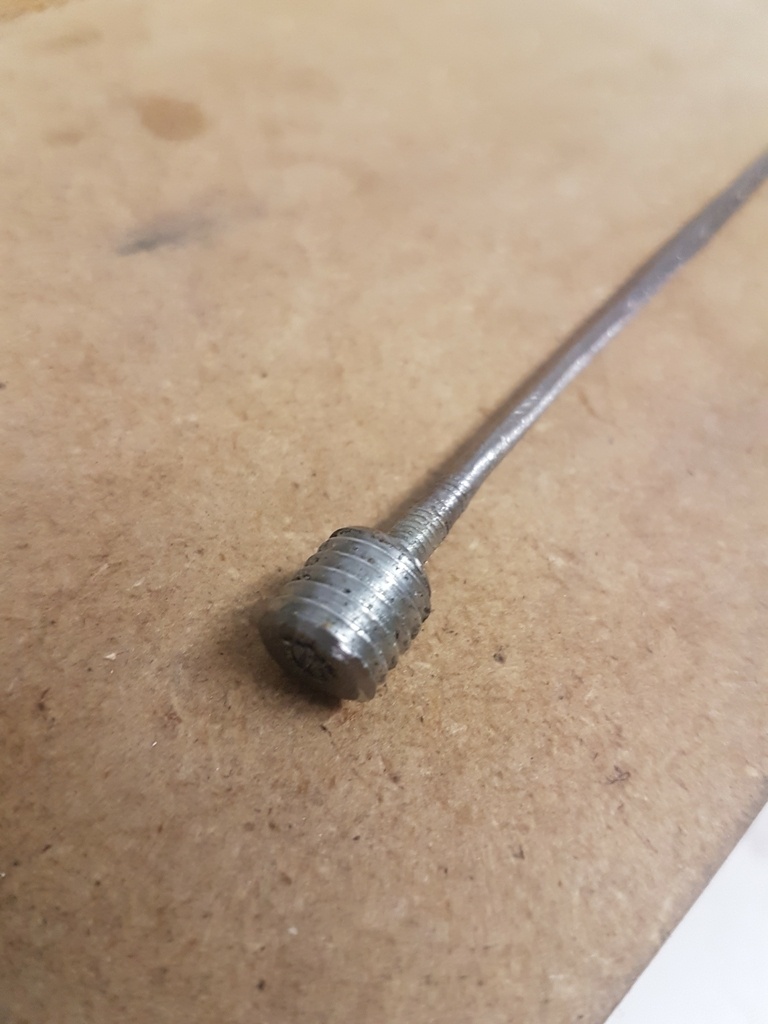

Après plusieurs essais, j'ai opté pour une tige filetée à la place du câble pour la fixation centrale. Celle-ci est soumise à une forte tension. C'est une tige filetée de 4mm les fixations aux extrémités sont des morceaux de tige filetée de 10mm percée et taraudée 4mm. Je pense qu'un simple écrou de 4mm n'aurait pas été suffisant.

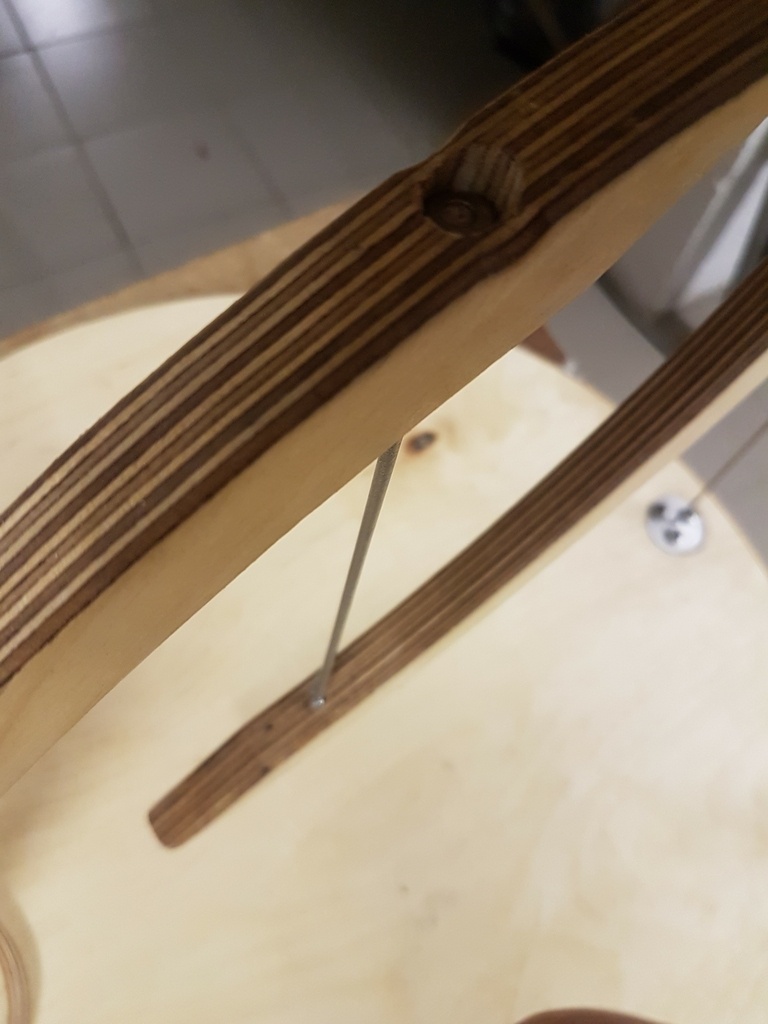

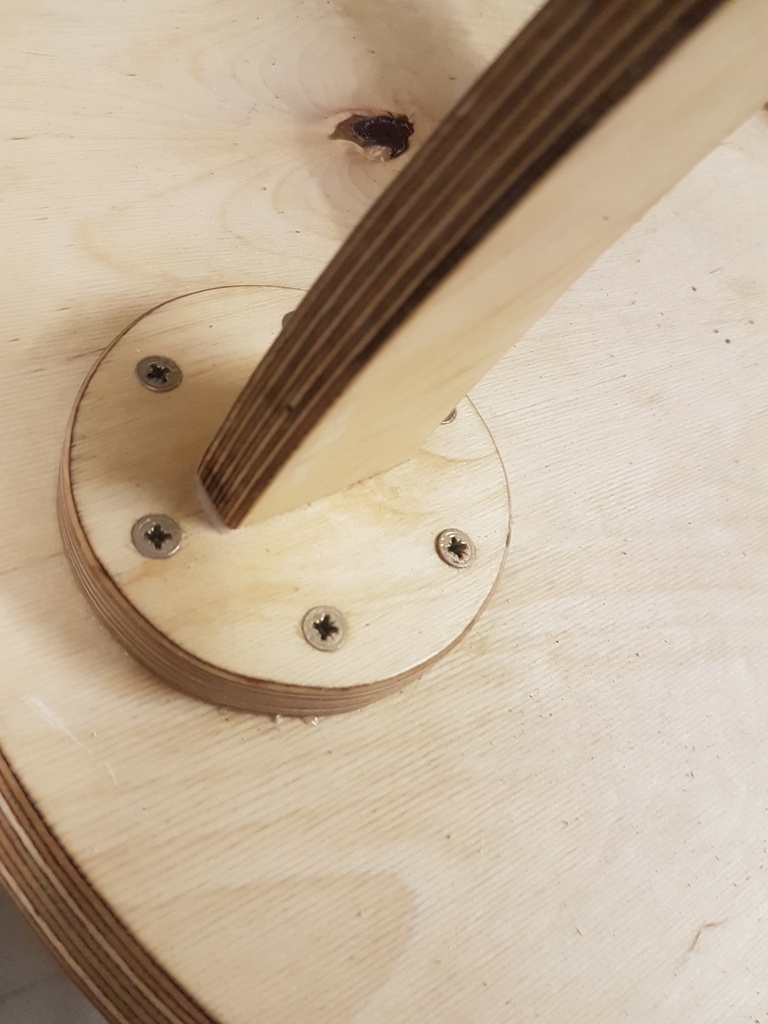

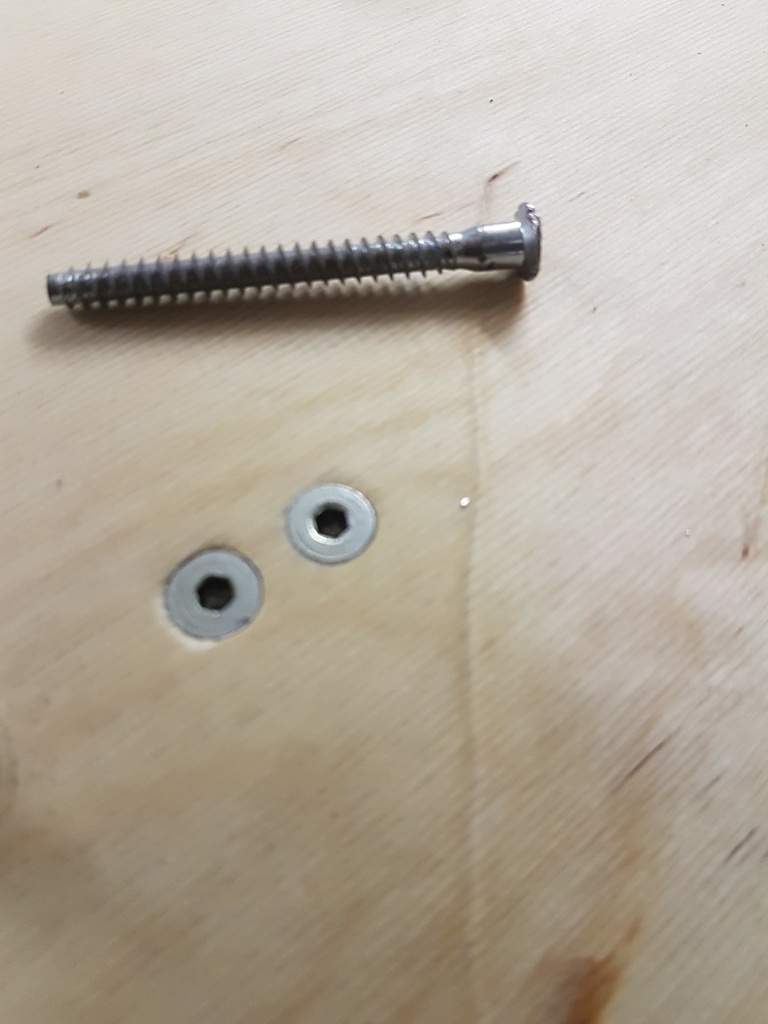

Les 2 arcs de cercles sont collés et vissés. Pour ne pas traverser le plateau du dessus, l'arc est vissé et collé sur un cercle qui lui-même est vissé collé au plateau. Malgré les grandes vis et le collage, il y a un petit fléchissement des arcs.

Mis à jour

Discussions

jeanber a publié la création "La table lune".
il y a 8 mois
Syldesalpes

Jolies lignes

Kentaro

J'adore ce genre de montage...

Femto

Aérien. beau concept

Femto
( Modifié )

quelle est la stabilité du plateau ? au centre ? sur les bords ?
quel poids peut on y mettre ? merci

jeanber

Je n'ai pas testéjusqu'àla rupture mais un apéro, quelques revues, des livres sûrement. Comme je l'ai indiquéje suis un peu frustré parce que ça oscille pas mal latéralement. Je vais essayer d'ajouter un vidéo.

Kentaro
( Modifié )

jeanber Pour limiter les mouvements latéraux, il faudrait trianguler. Plutôt qu'un câble vertical, mettre deux câbles formant un triangle. Avec 3 triangles, cela devrait bien mieux tenir.

Femto

Merci pour les précisions

jeanber
( Modifié )

Kentaro Tout à fait mais du coup on passe à côté de la simplicité de la forme. Un choix à faire. J'ai pensé aussi à remplacer les 3 câbles par 3 tiges filetées comme celles du milieu. Cela rigidifierait un peu le montage.

HetreOuPasHetre

Je suis preneur d'une vidéo pour qu'on se rende compte de la stabilité de l'ensemble 😉

Kentaro
( Modifié )

jeanber J'ai peur que 3 tiges filetées verticales ne rigidifient pas grand chose. Ou alors, il faudrait de grosses tiges filetées. Et cela ne donnerait plus cette sensation de suspension dans le vide.

J'ai l'impression que 3 systèmes de cables en triangle ne changeraient pas l'esthétique, ni le sentiment d'apesanteur, et rigidifieraient vraiment l'ensemble.

jeanber
( Modifié )

Kentaro Je crois que tu as raison, je vais essayer d'ajouter 2 câbles pour trianguler l'affaire. Je viens d'ajouter une vidéo pour que l'on se rende un peu mieux compte.

Olivier Vernhettes

J'adore !!!

Tulipier77

Super design. Je souhaite que tu trouves une solution légère et dans l’esprit de ta création pour stabiliser le plateau. Hâte de voir la V2 😉

Pascalclochard
( Modifié )

j'adore le principe et le design est très réussi à mon gout.👍

jeanber

Merci

FMJ

En table, j'aurais pas osé. Bravo !

gesalcap

Superbe

einnacl
( Modifié )

Super cette table, je n’arrive pas à comprendre comment ça tient en l’air mais ça fonctionne. Merci pour tes photos, elles permettent de mieux comprendre la mise en place des éléments. Bravo

jeanber

Merci. Cela tient grâce à la tension entre les 3 cables exterieur qui contrecarre la tige centrale. Oui elle tient mais cela bouge un peu en rotation.
