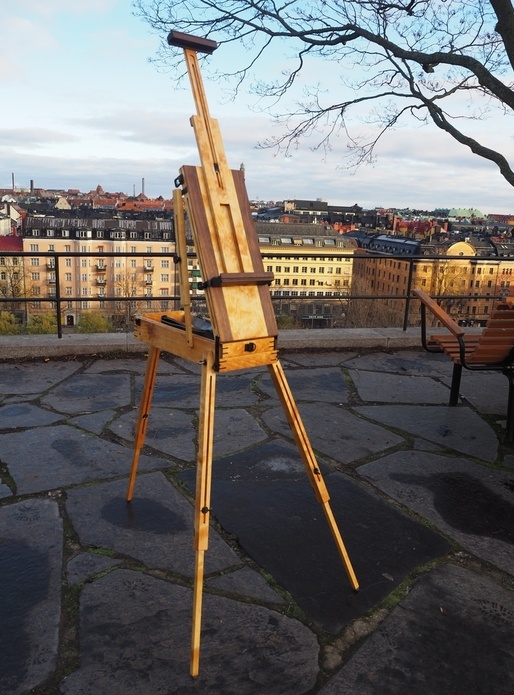

Chevalet de campagne en bouleau et noyer


Salut,

Ma filleule rentre en école d'art l'année prochaine, le cadeau était tout trouvé : un chevalet de campagne portable !

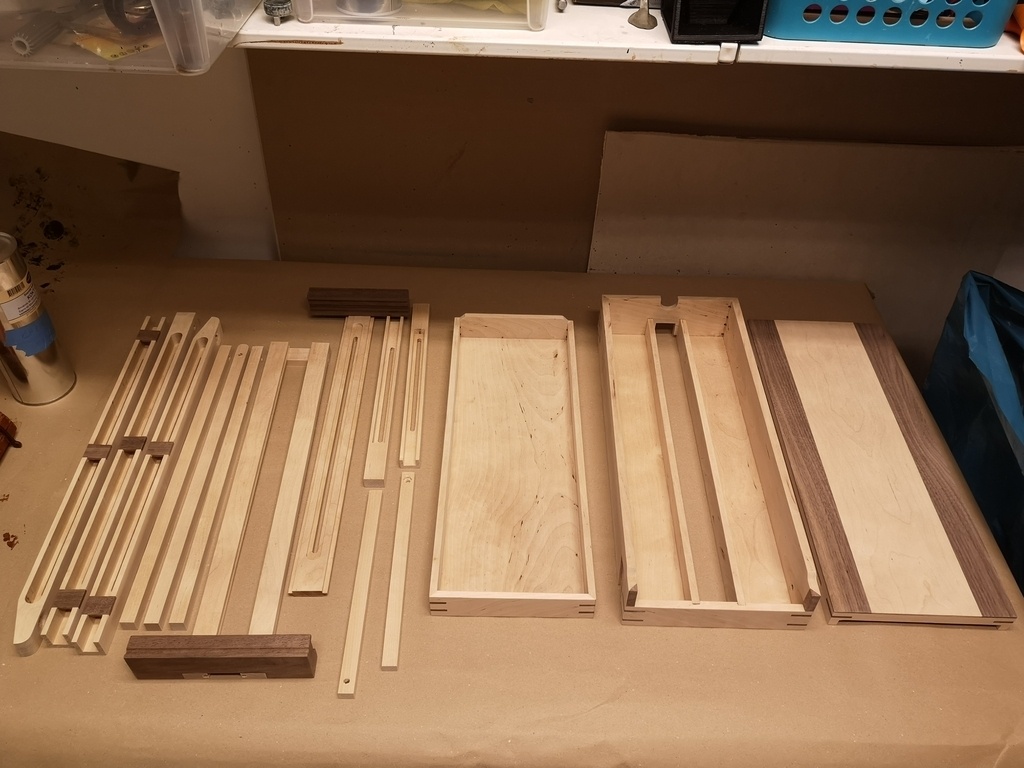

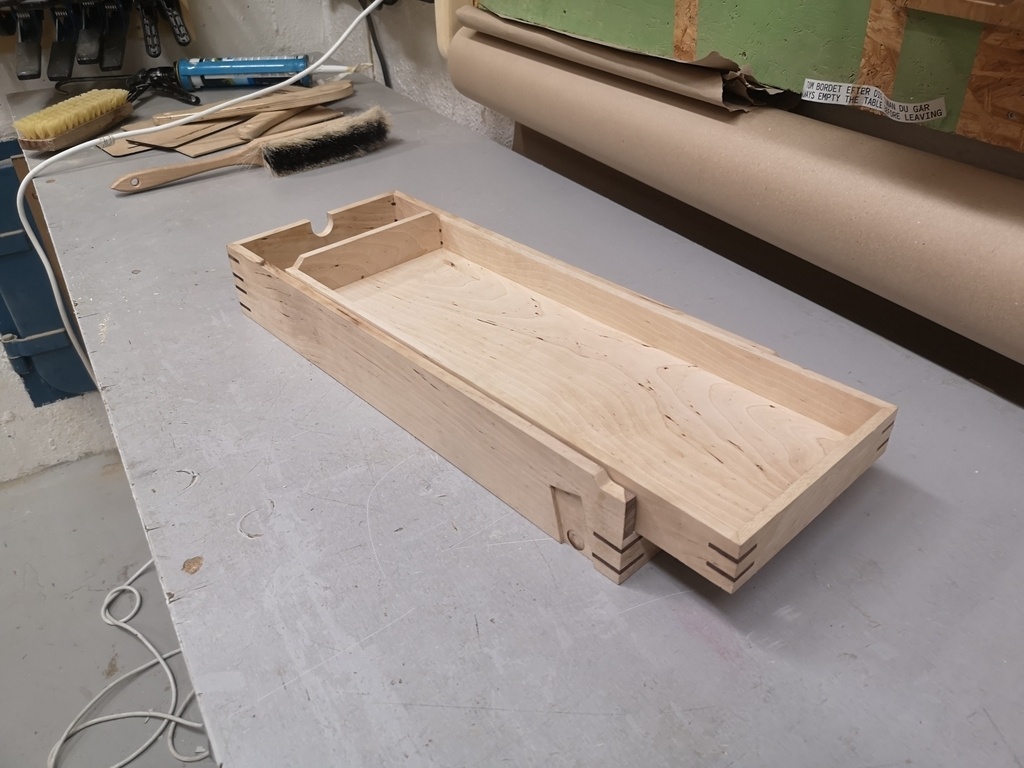

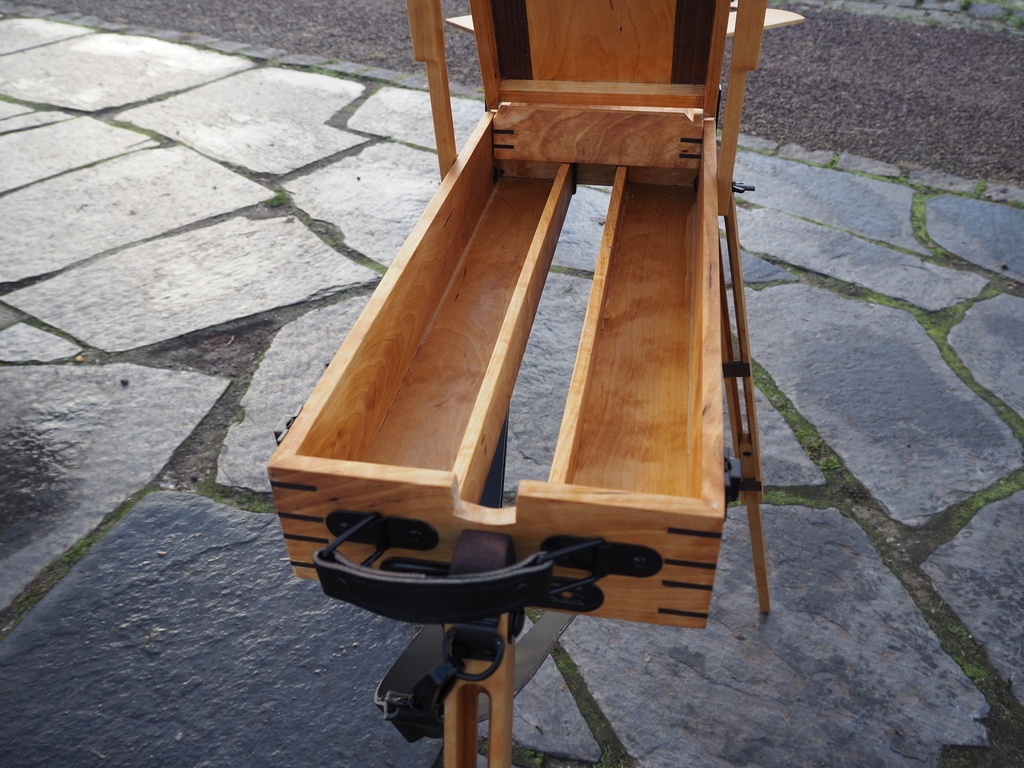

Je me suis largement inspiré d'un modèle existant (Mabef M/23) pour réaliser ce chevalet. Après avoir passé quelques heures sous Fusion 360 pour reproduire le modèle et visualiser toutes les parties mobiles, je me suis attaqué à la fabrication. La boite, le tiroir et les pieds sont en bouleau et j'ai utilisé du noyer pour apporter quelques petites touches plus foncées, notamment les clés d'angle.

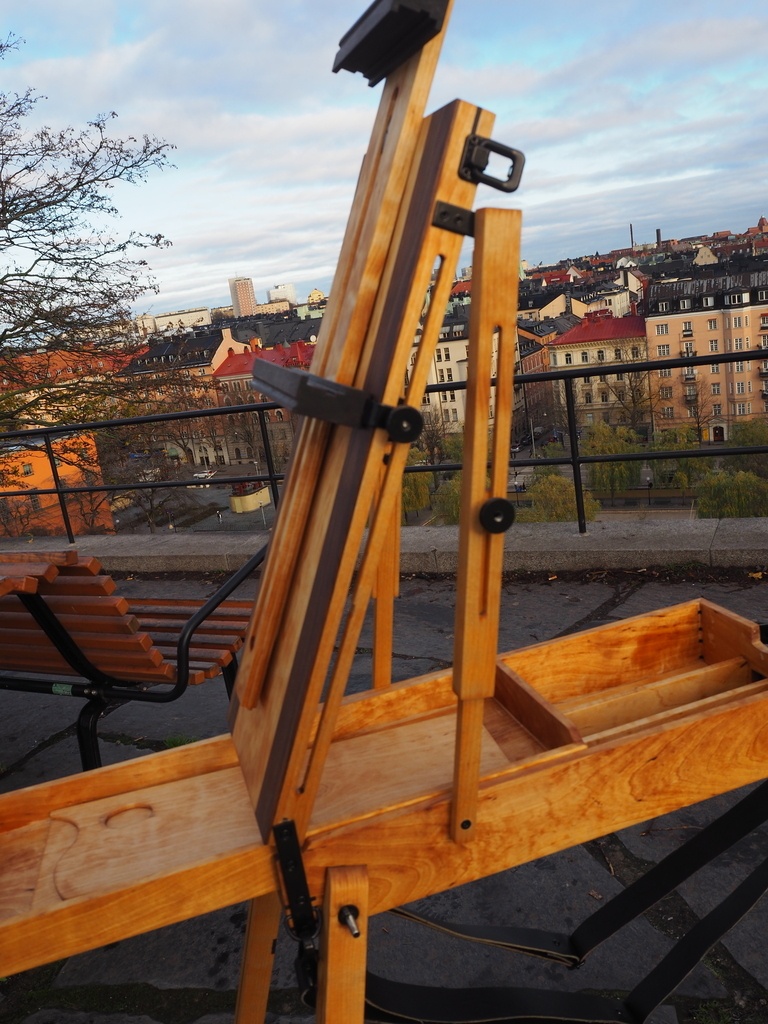

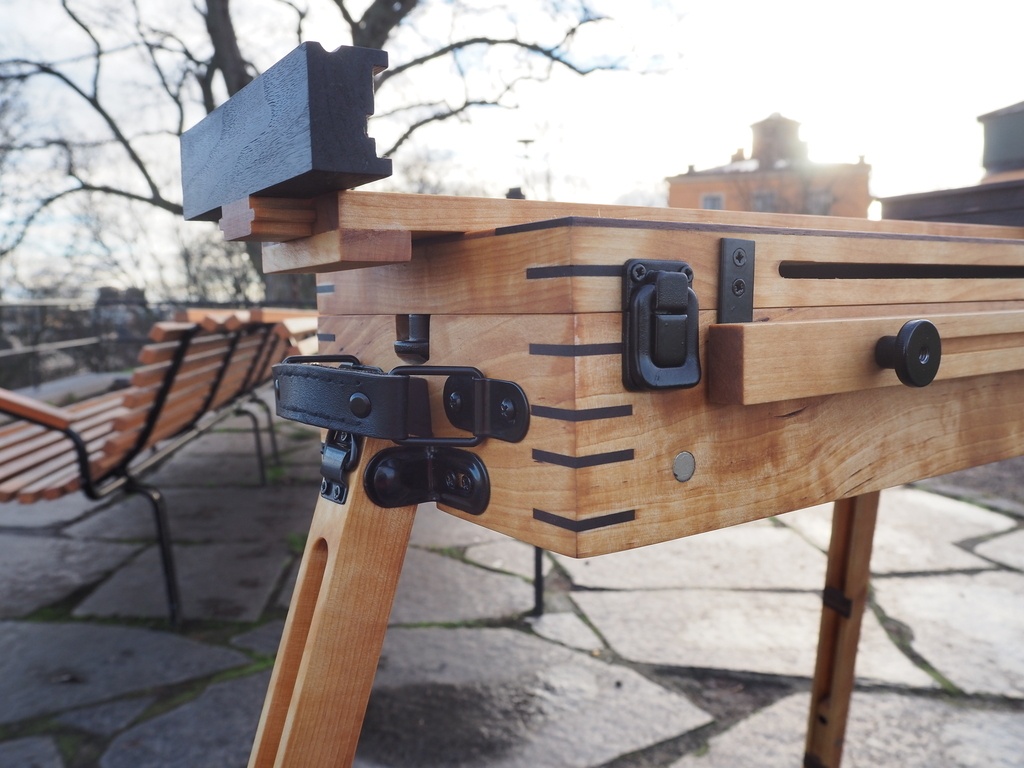

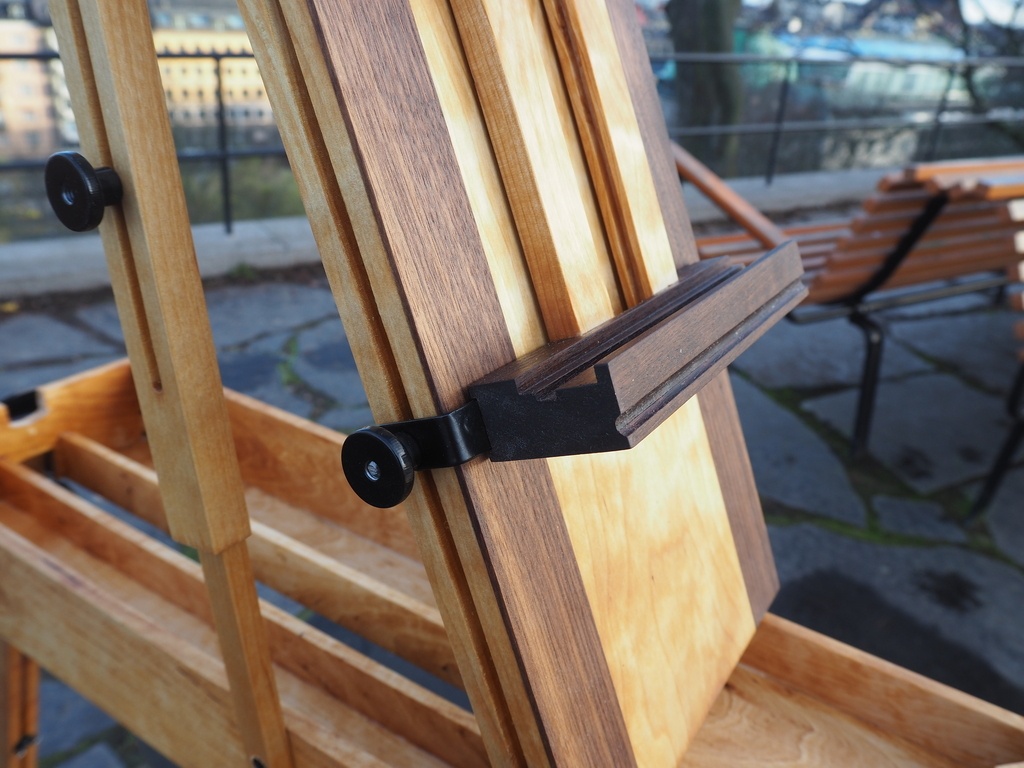

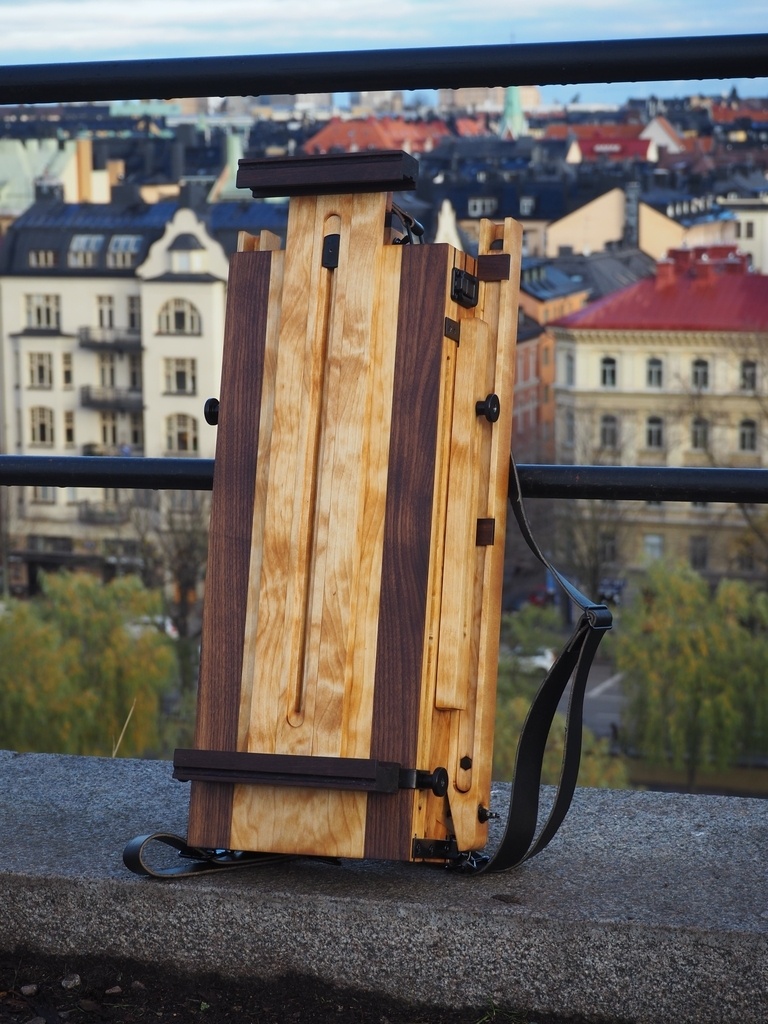

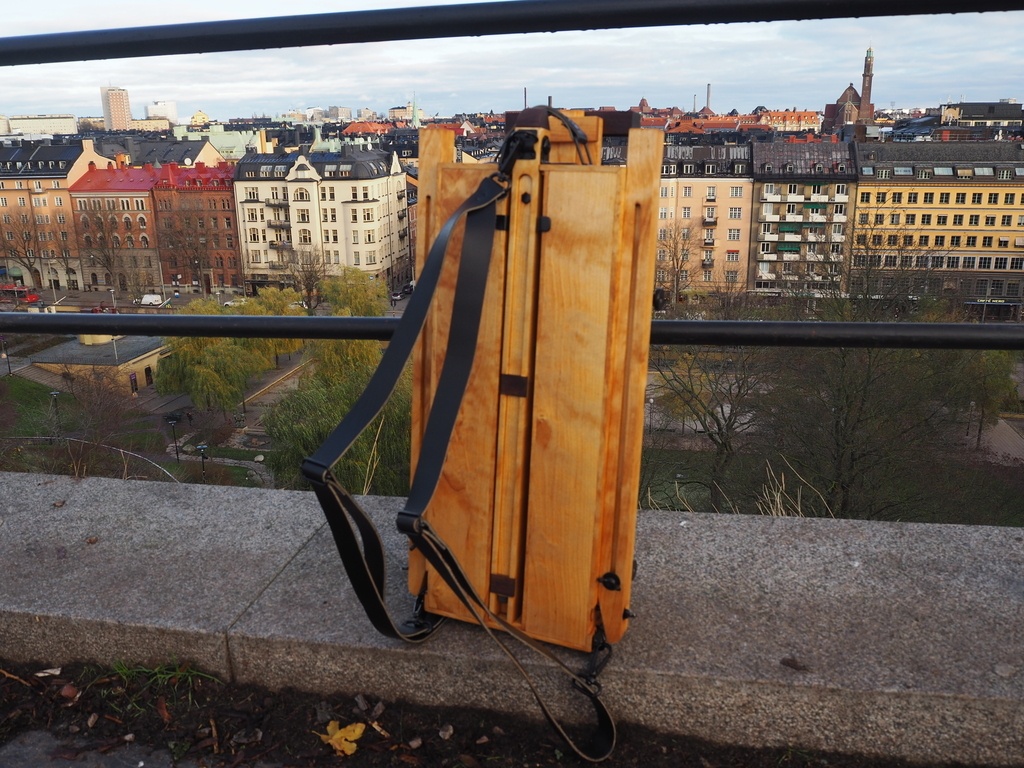

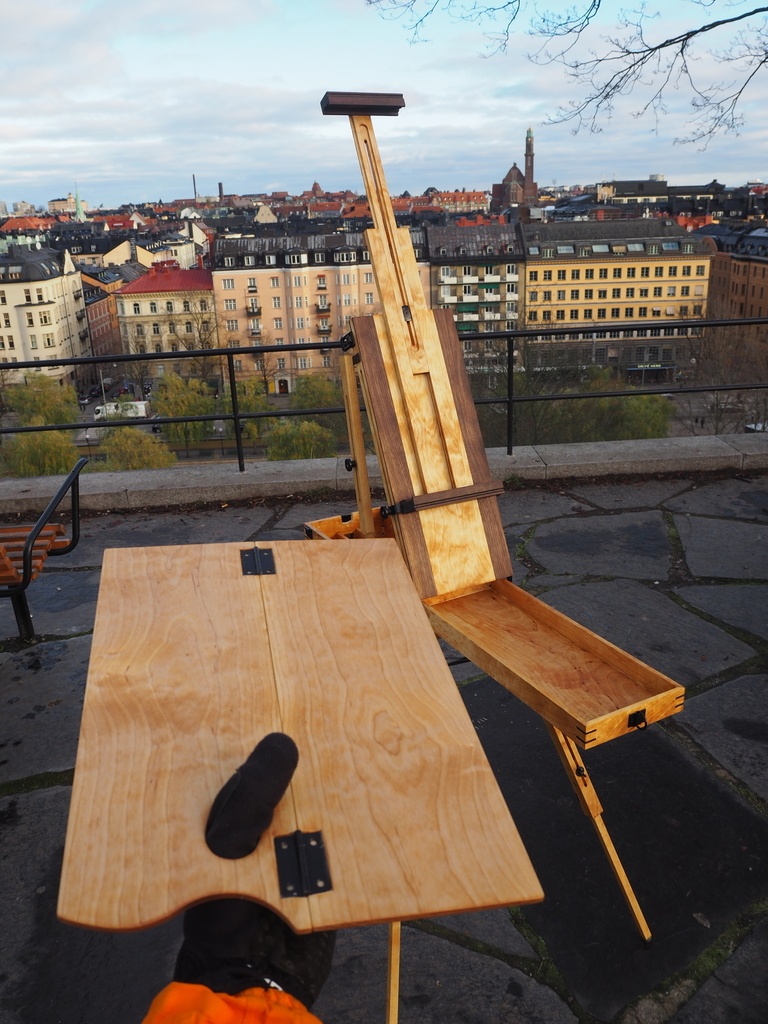

Une grosse partie du boulot s'est fait avec la défonceuse sous table, pour toutes les parties coulissantes. J'ai récupéré une partie de la quincaillerie sur une vieille boîte à peinture, le reste j'ai trouvé dans divers magasins, un peu de soudure pour avoir exactement ce qu'il me fallait. J'ai thermolaqué toute la quincaillerie (même la tête des vis!) en noir au lieu du traditionnel plaqué laiton. J'ai aussi fait les sangles de sac à dos en cuire noir. Et pour finir une palette pliante.

J'ai appliqué 3 couches d'huile de lin doublement bouillie, que j'ai chauffé à 130°C, on m'a donné ce conseil pour faciliter l'application et la pénétration de l'huile. Finalement un couche de cire d'abeille pour donner un coup de brillant. Poids à vide : 4.0 kg.

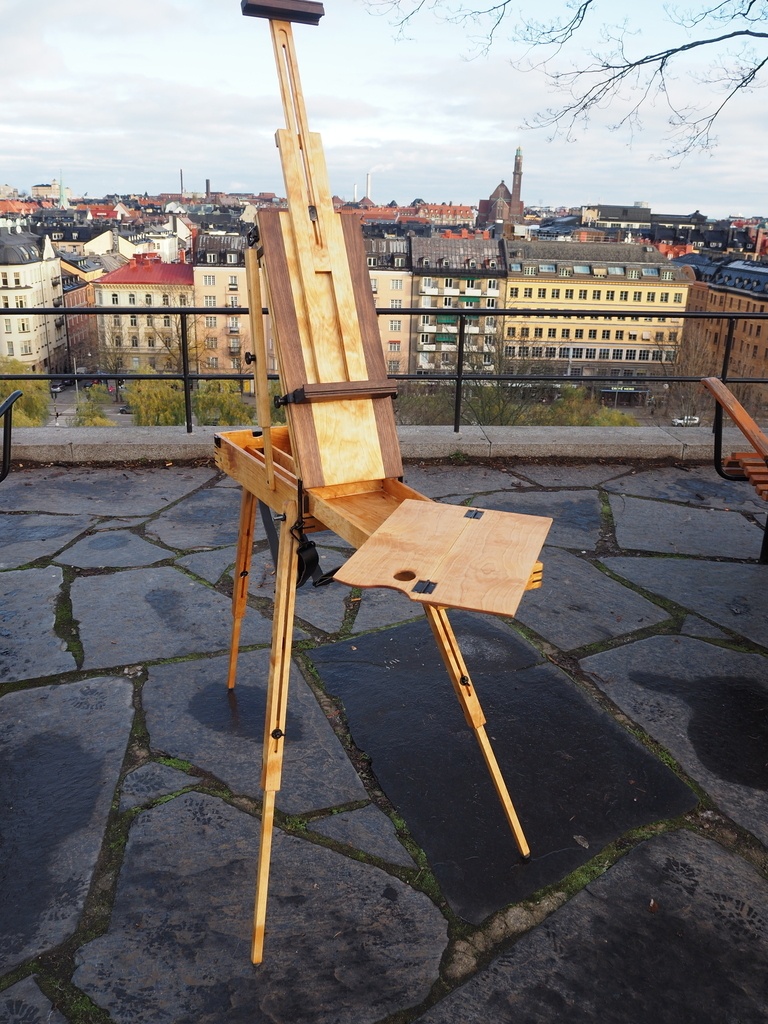

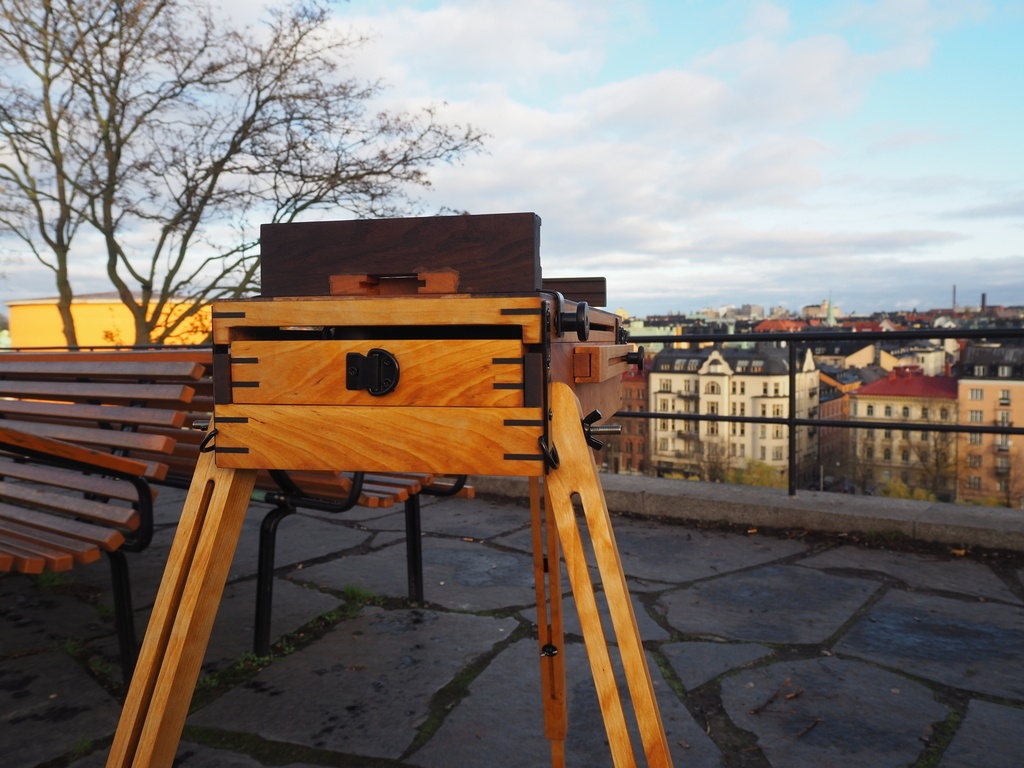

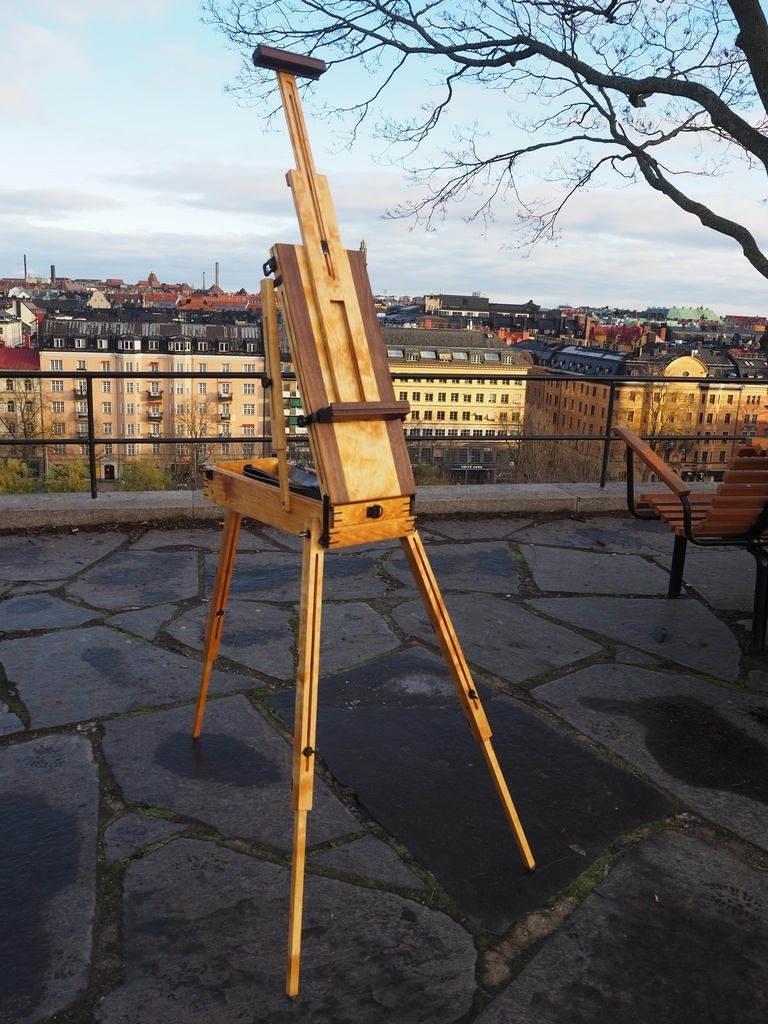

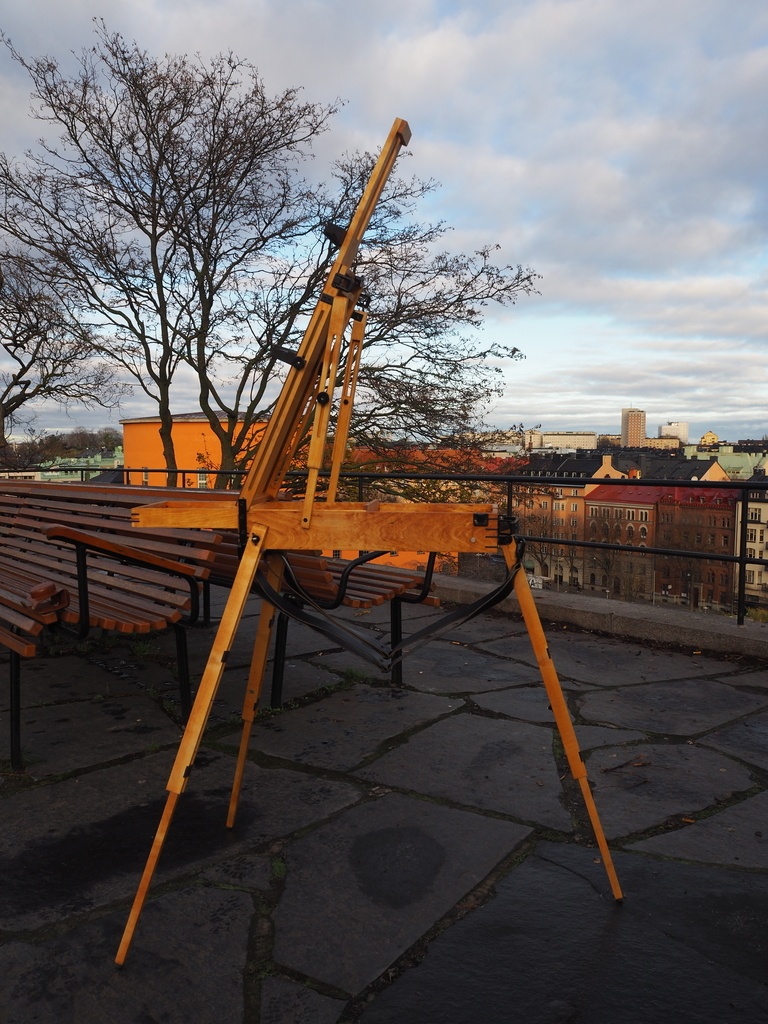

Petite séance photo en centre ville de Stockholm, sur la butte de l'observatoire, avec le soleil de midi (mais déjà bien bas dans le ciel!)

Mis à jour

Discussions

chrislorax a publié la création "Chevalet de campagne en bouleau et noyer".
il y a 3 ans
Boris Beaulant

Il est magnifiquement réalisé et très ingénieux. J'aime beaucoup !

Kentaro

Superbe! Bravo!

Vic66

Tout est dit plus haut! Bravo!!!

Blanche

Ouaouh ! Sacré boulot, c'est super beau !

SPL

Magnifique !
L'esthétique générale ainsi que toutes ces coulisses me font penser à un projet que j'ai depuis longtemps mais pas encore réalisé: une chambre photo grand format en bois. Ta réussite donne envie de s'y mettre.
Bravo en tout cas !

glaude

tu as dû bien rigolé!!
il est magnifique, quel joli cadeau

JeffBurlu

Superbe ! Ta filleule pourra réaliser ses oeuvres d'art sur... Une ouvre d'art !
À elle de s'en montrer digne 😑

J62

Astucieux...Beau travail!

J62
( Modifié )

Les systèmes de fermeture viennent de où ?

chrislorax

Récupéré sur une vieille boîte !

Aurélien 34
( Modifié )

Sympa le système chevalet + rangements, et bien réalisé!
Tu as du être noyé sous le bouleau.

chrislorax

🤣

rapabois
( Modifié )

Bonjour,
c'est absolument superbe. Le fini du travail est remarquable.

Poids à vide : 4.0 kg

Mieux vaut ne pas être trop fluet, car avec le reste du matos à transporter, ça peut chiffrer vite.

jacquespatry

superbe, beau boulot, bravo👌

vimilon43

Belle réalisation et d'excellentes idées.
