CyrilM13

Penderie/Bureau

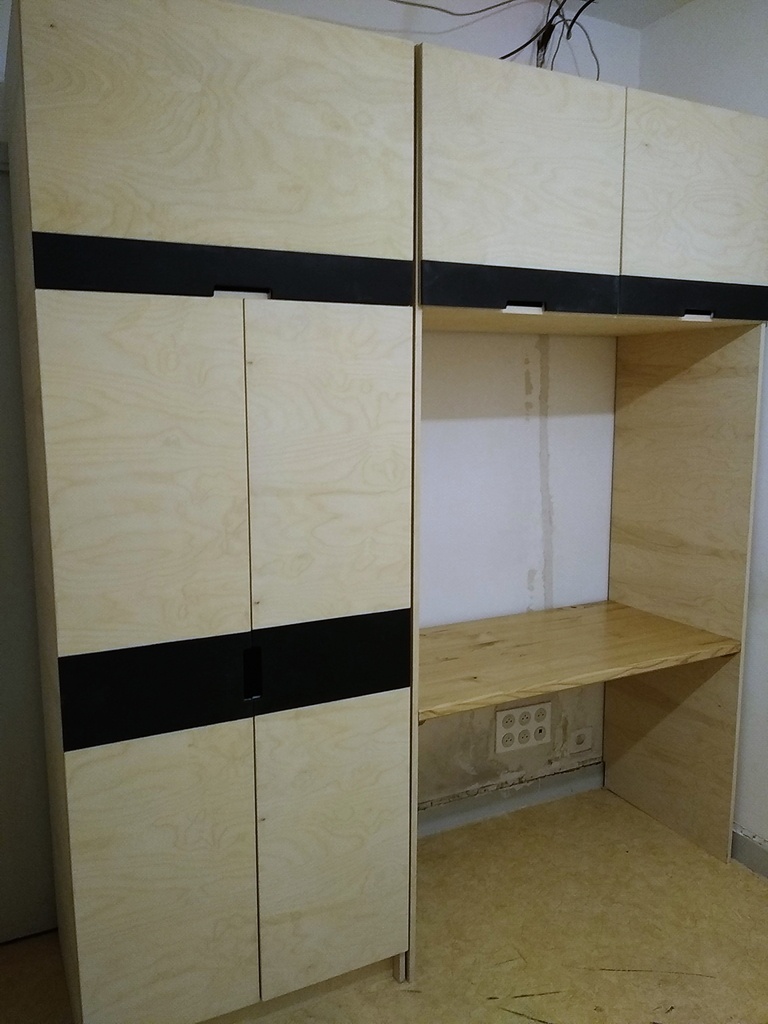

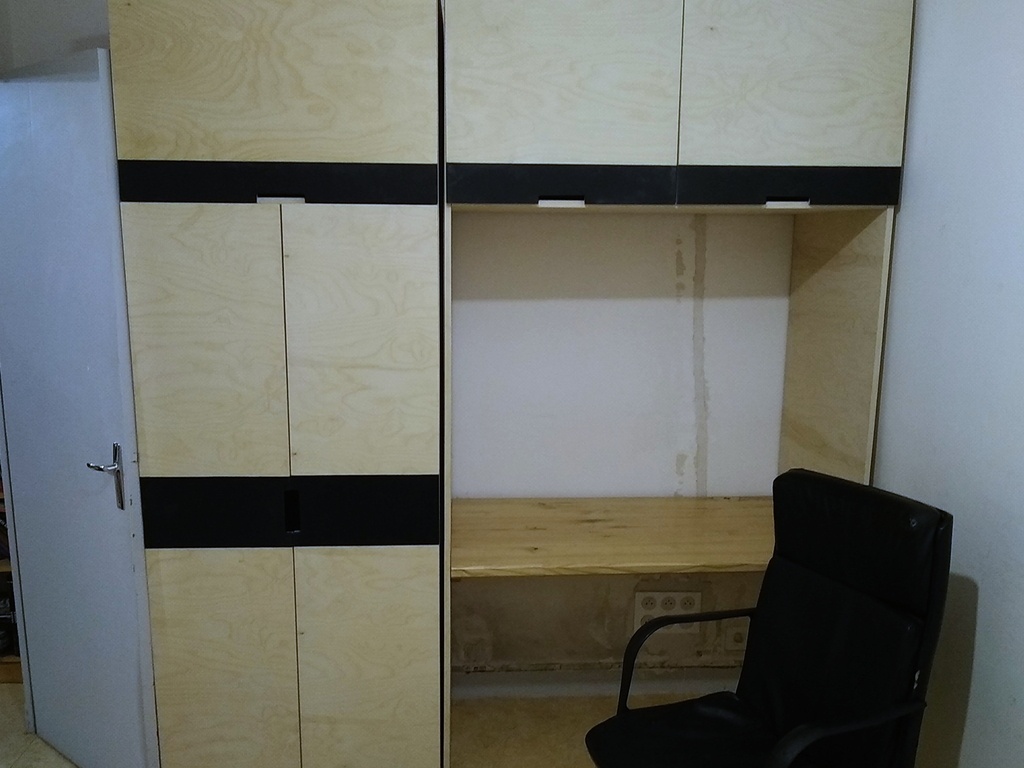

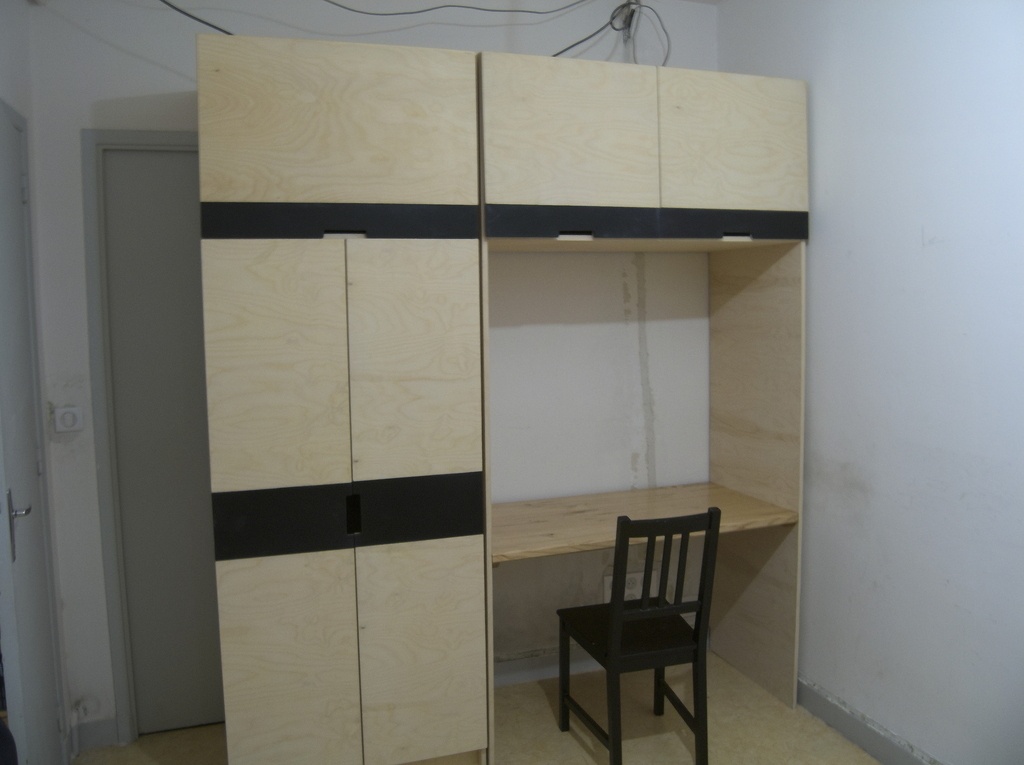

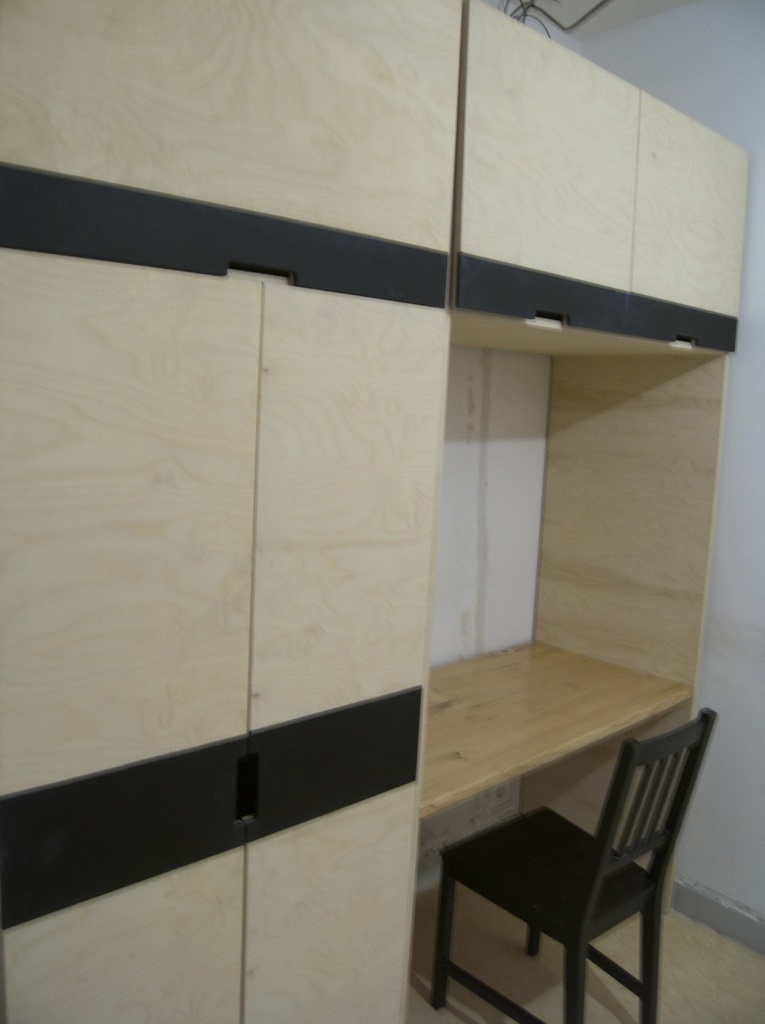

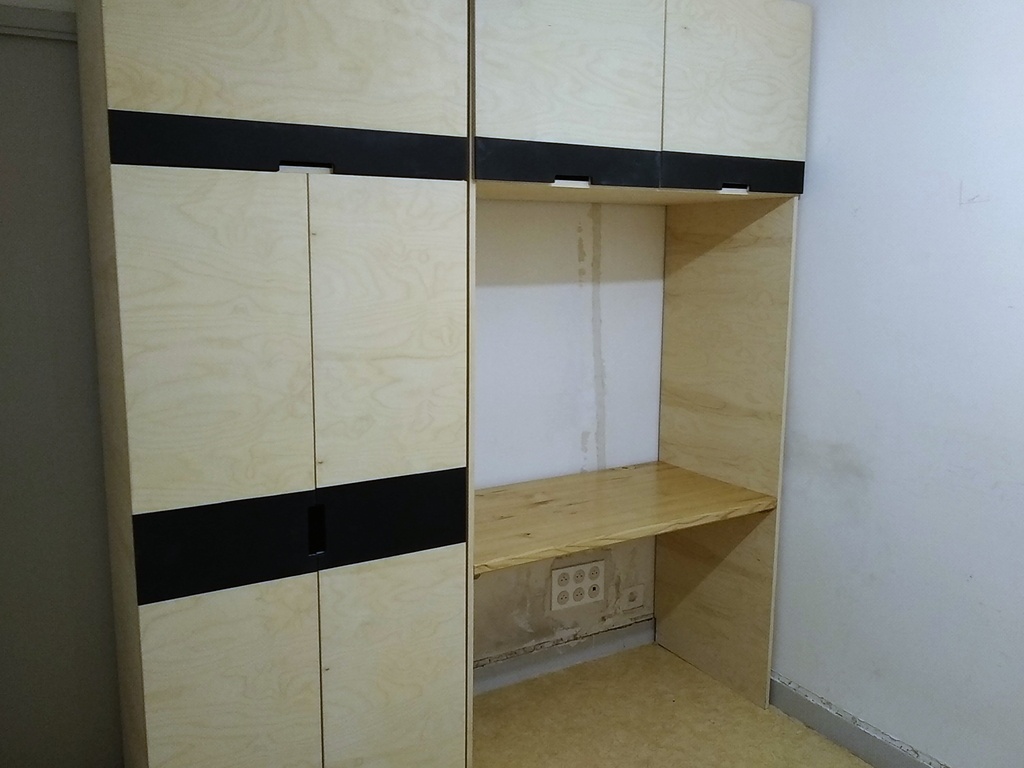

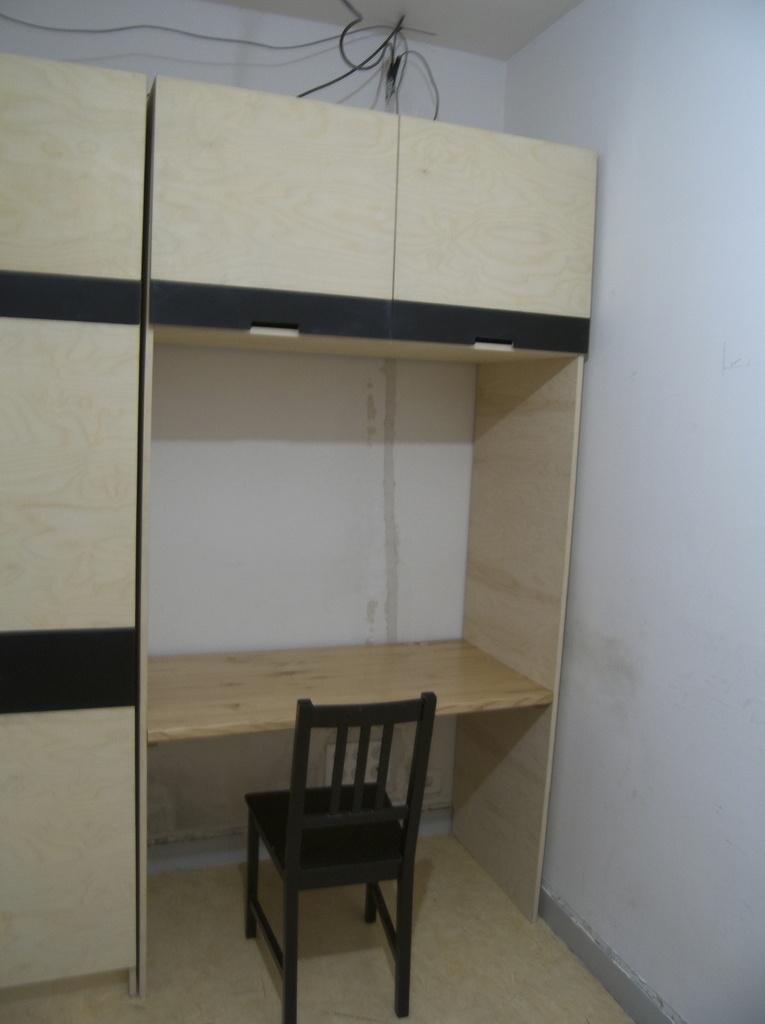

Ensemble Penderie/Bureau en Contreplaque Bouleau et Valchromat.
Bureau en Châtaigner.

Un copain qui refait son appart m'a demandé si je pouvais lui faire un ensemble penderie/bureau pour son appart.

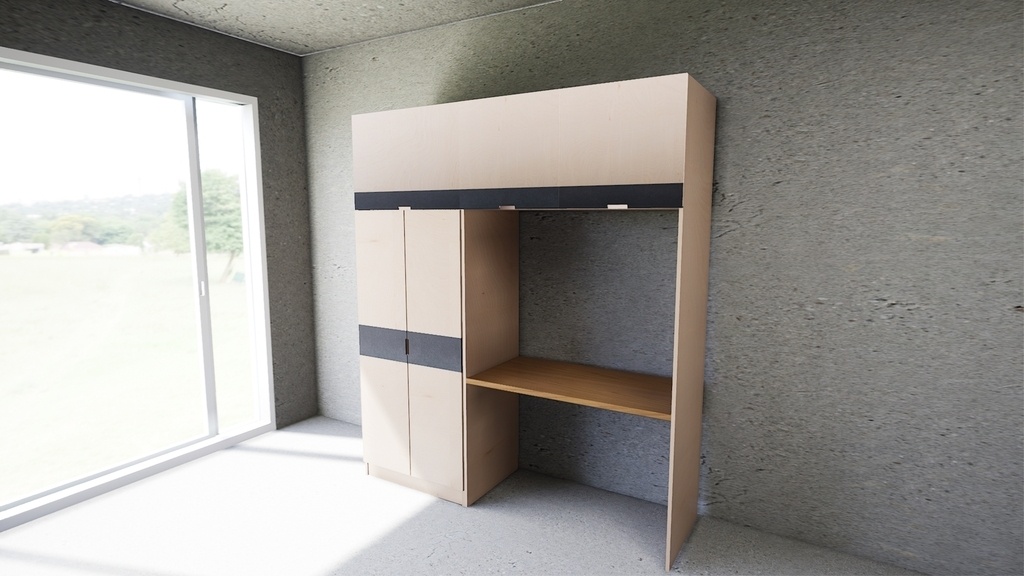

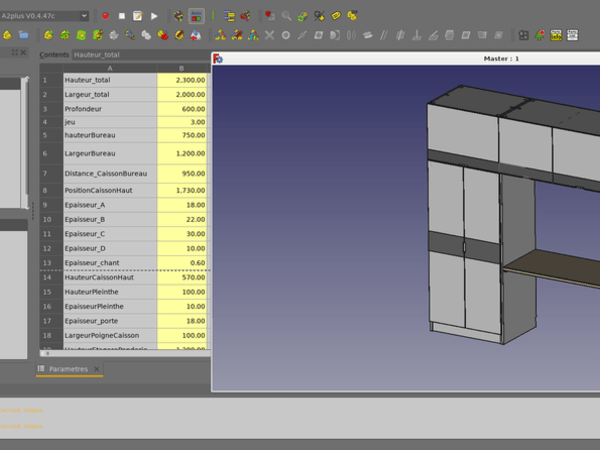

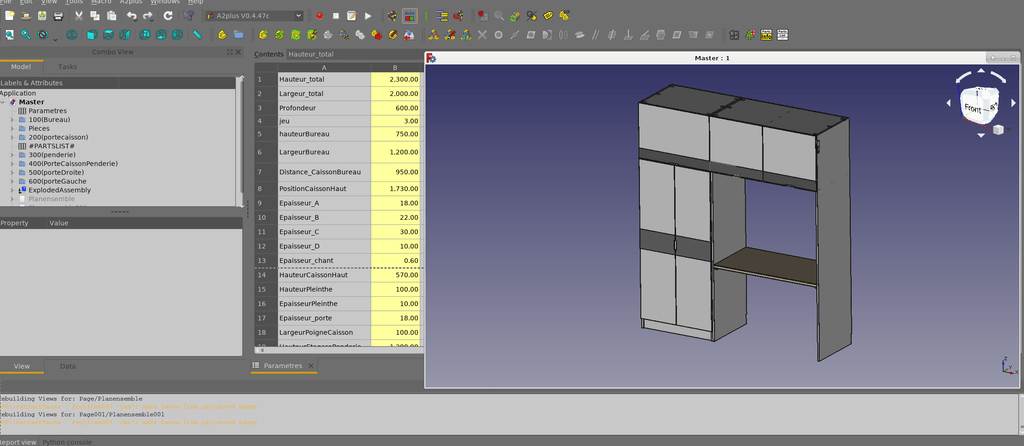

Le cahier des charges n’étant pas très contraignant , juste quelques dimensions. Je suis partis sur une modélisation paramétriques dans Freecad , de manière a pouvoir adapter les dimensions.

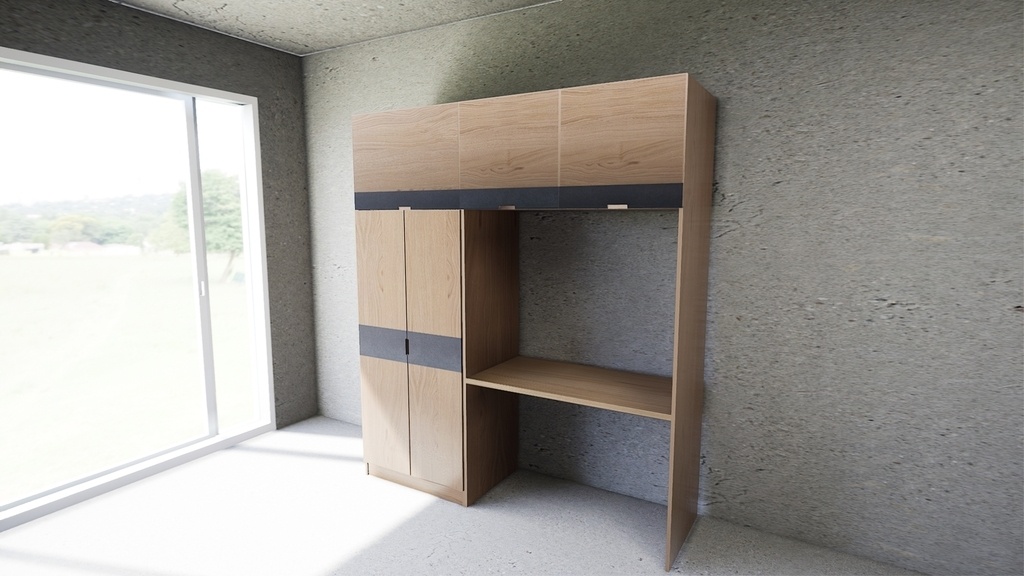

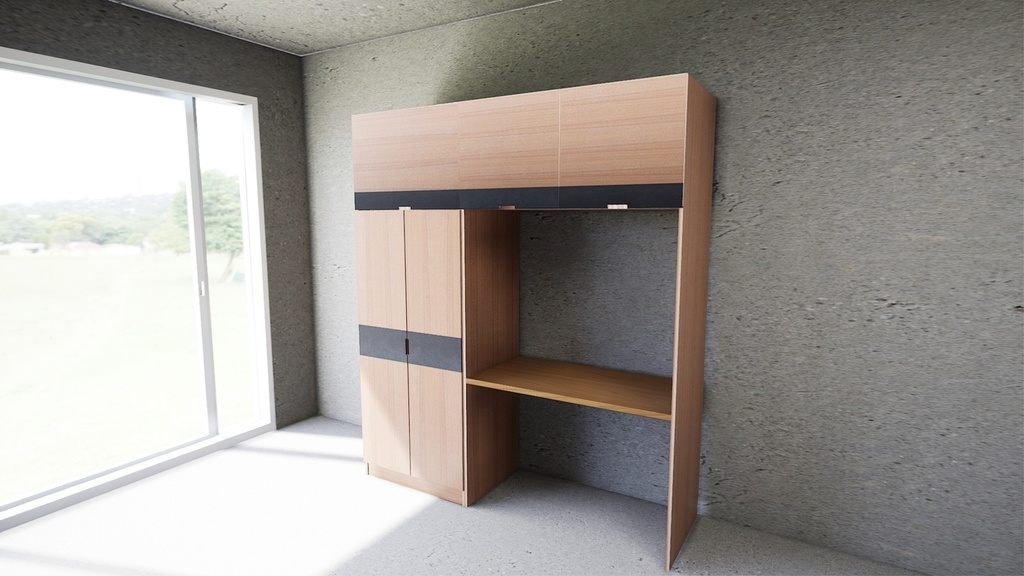

j'ai fais aussi quelques propositions de design ,en fonction des différents matériaux possibles.

le choix se portera sur du CP bouleau et du châtaigner pour le bureau.

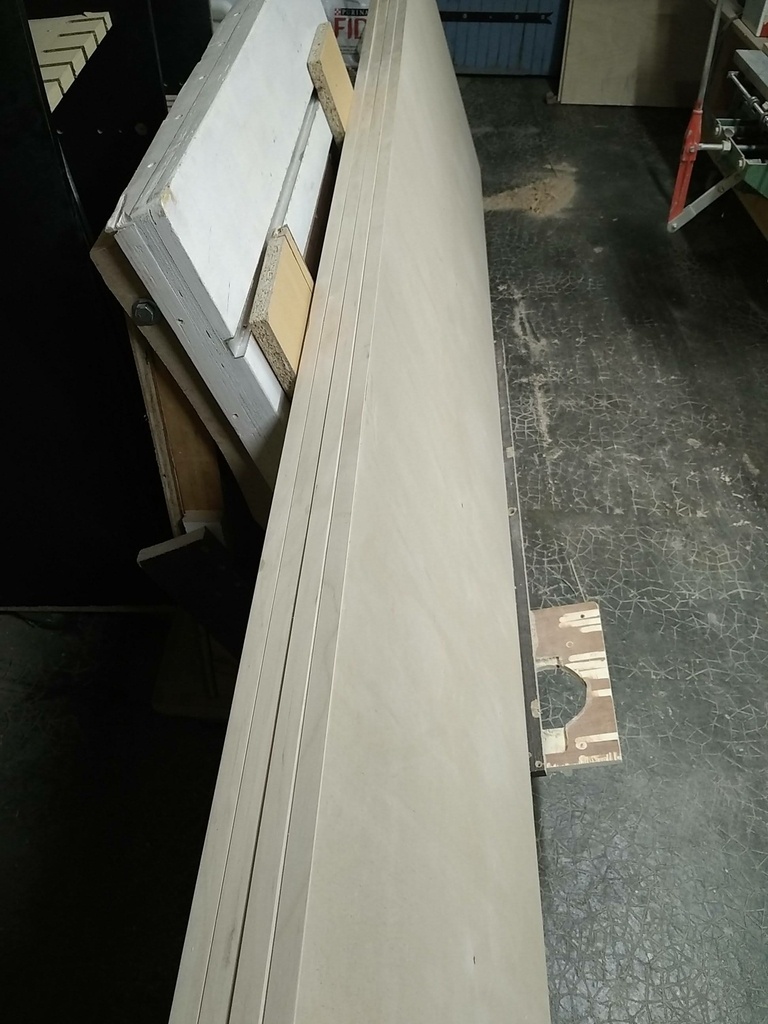

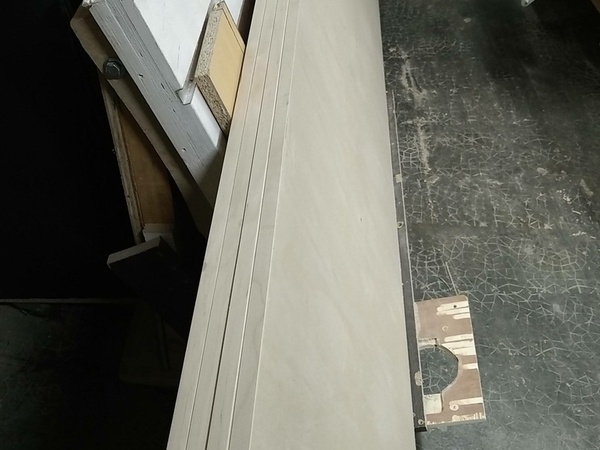

Les Panneaux de CP de 3 m x par 1.5 m , étant considéré comme des "biens Essentiels" j'ai pu me promener avec lesdits panneaux sur le toit de ma voiture pendant le confinement muni de ma belle attestation 😁

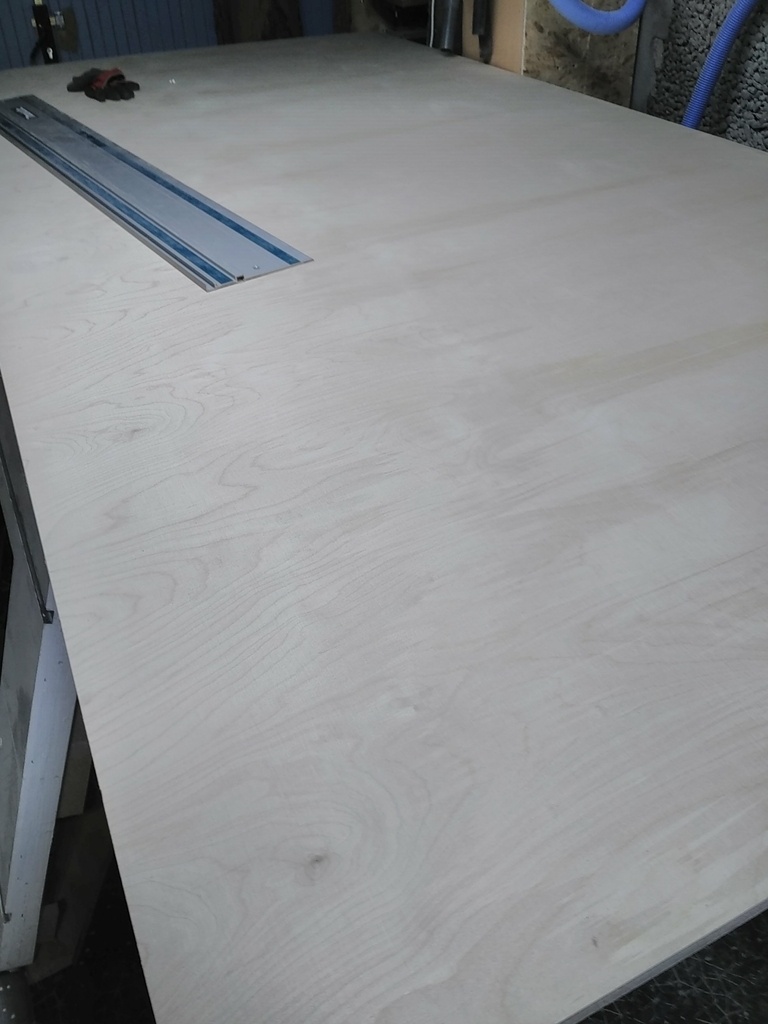

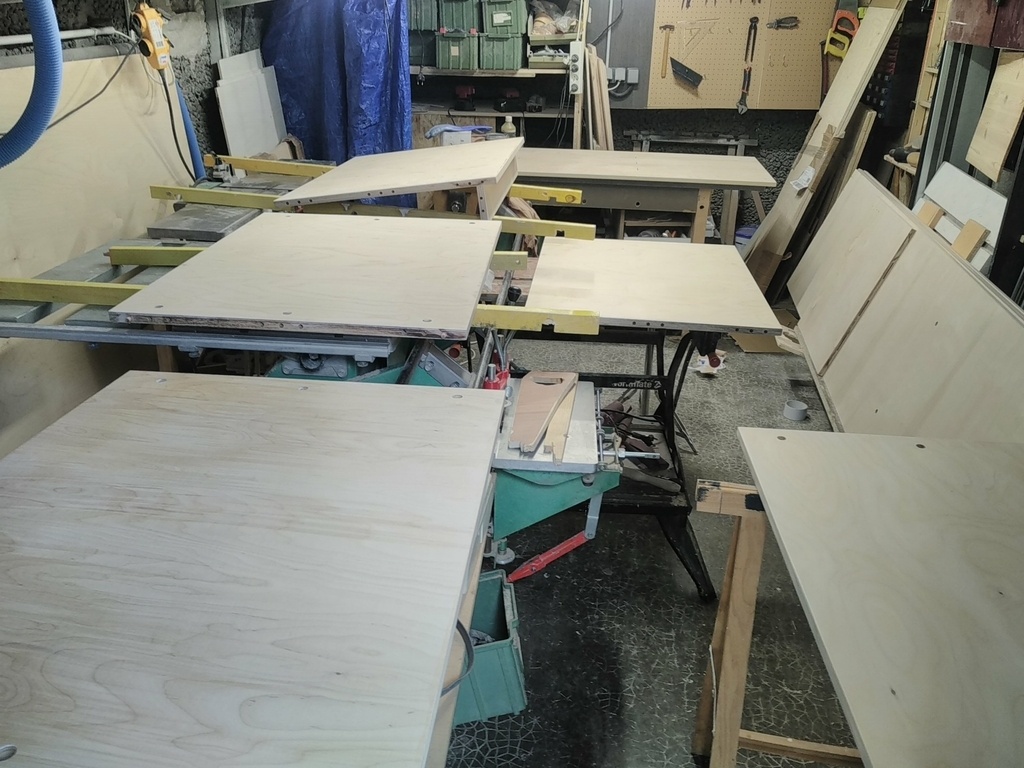

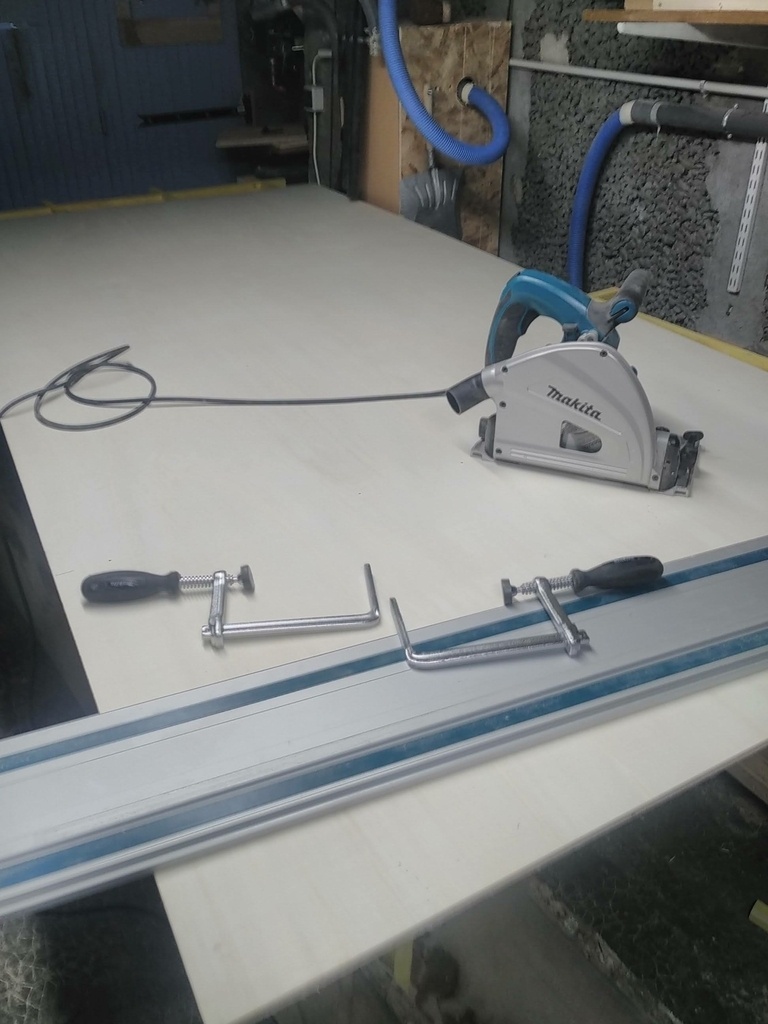

je crois que mon garage est un peu limite la 😅, découpage des panneau a la scie plongeante.

Placage des chants avec du placage bouleau, méthode fer a repasser.

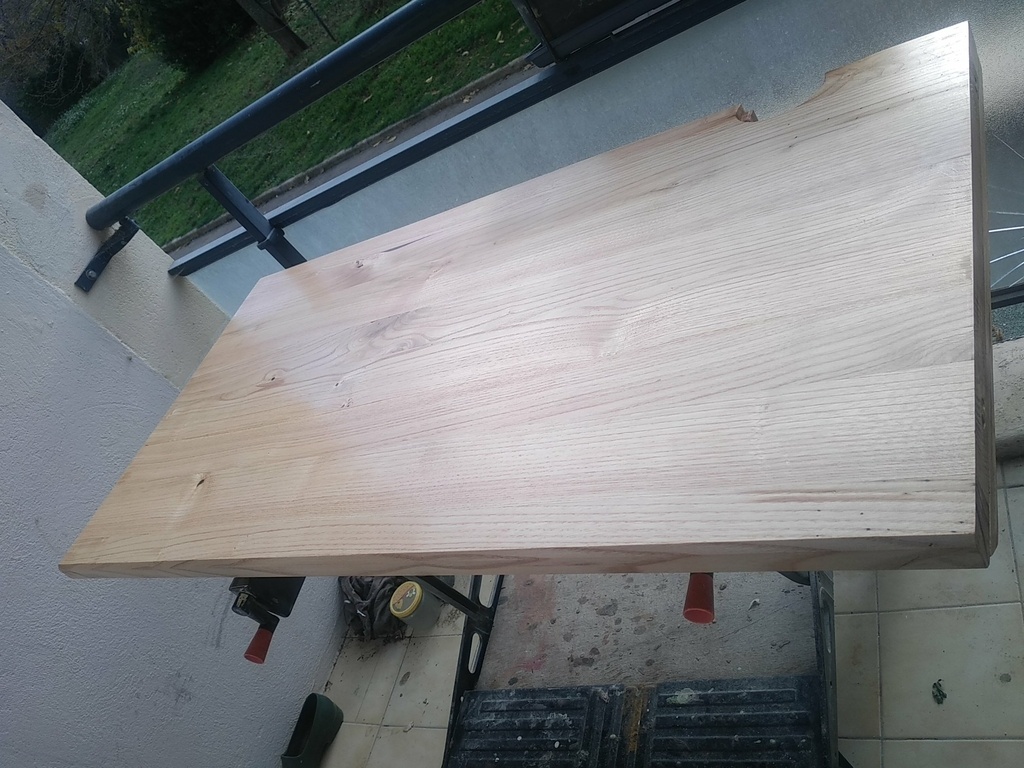

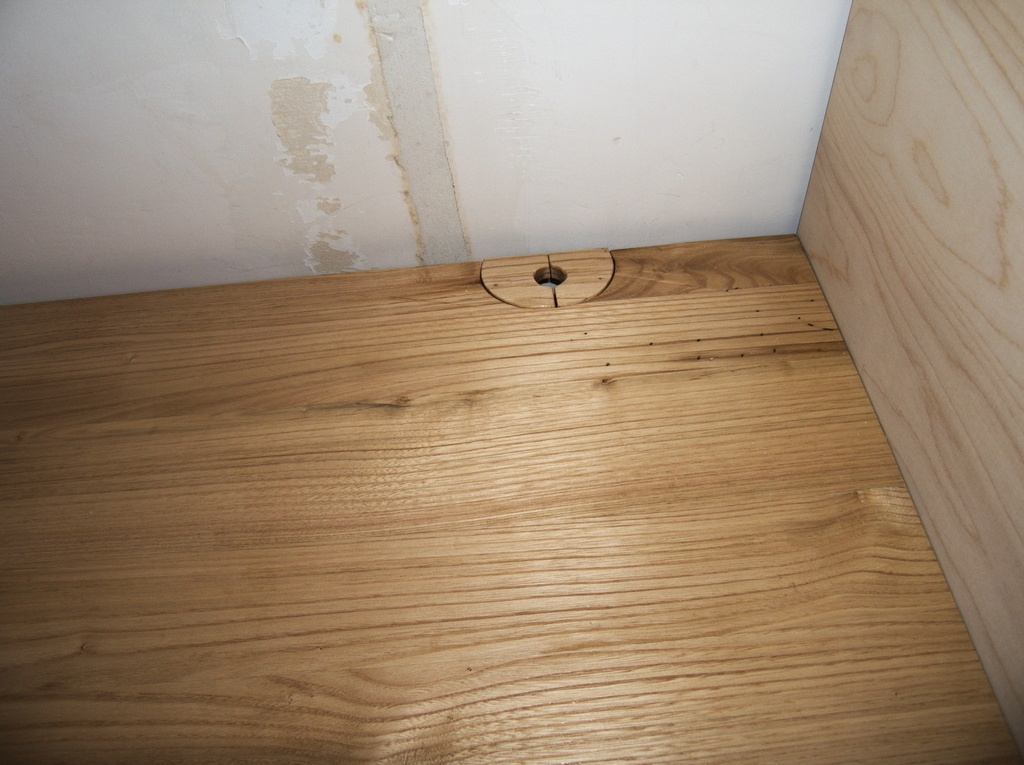

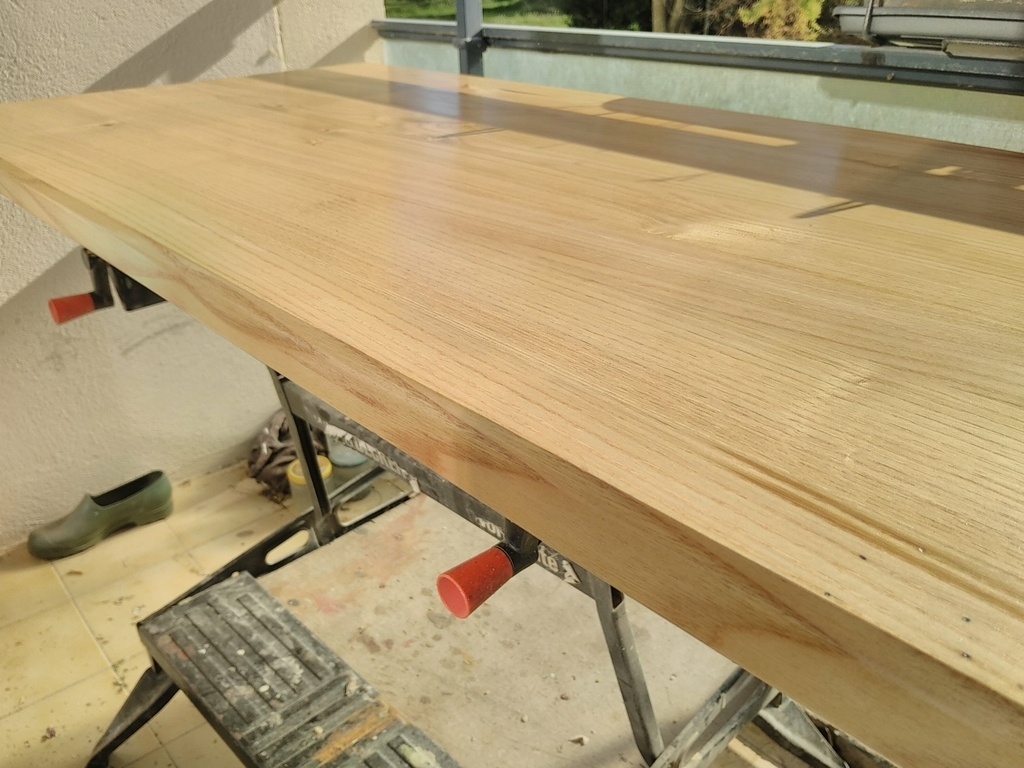

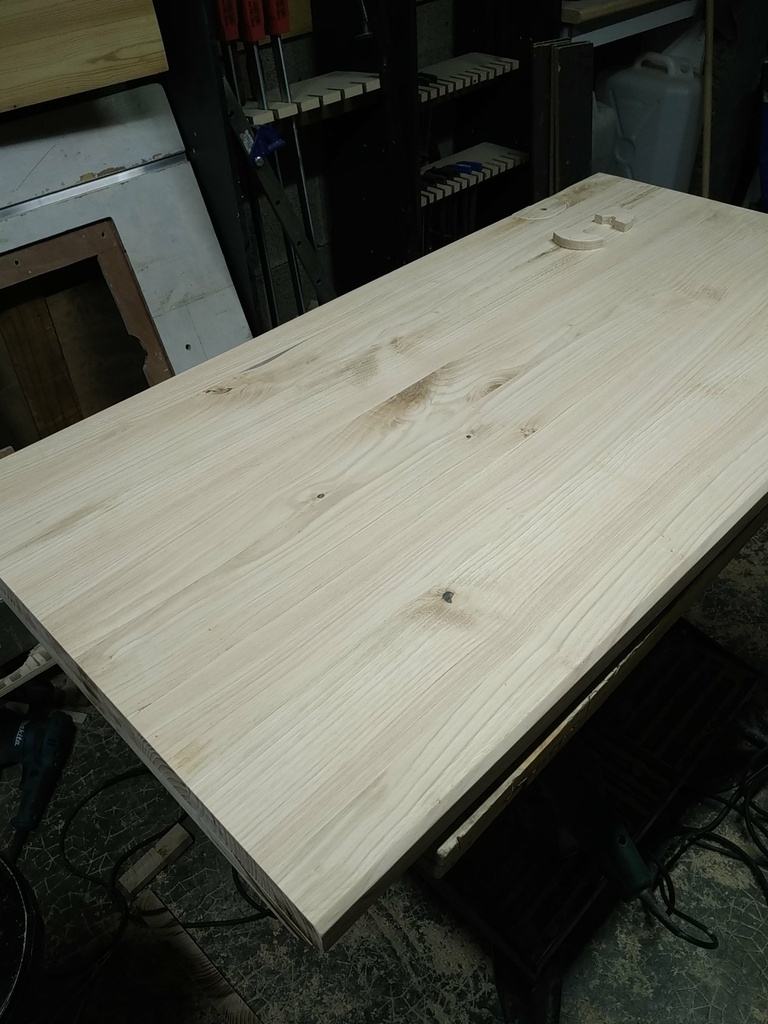

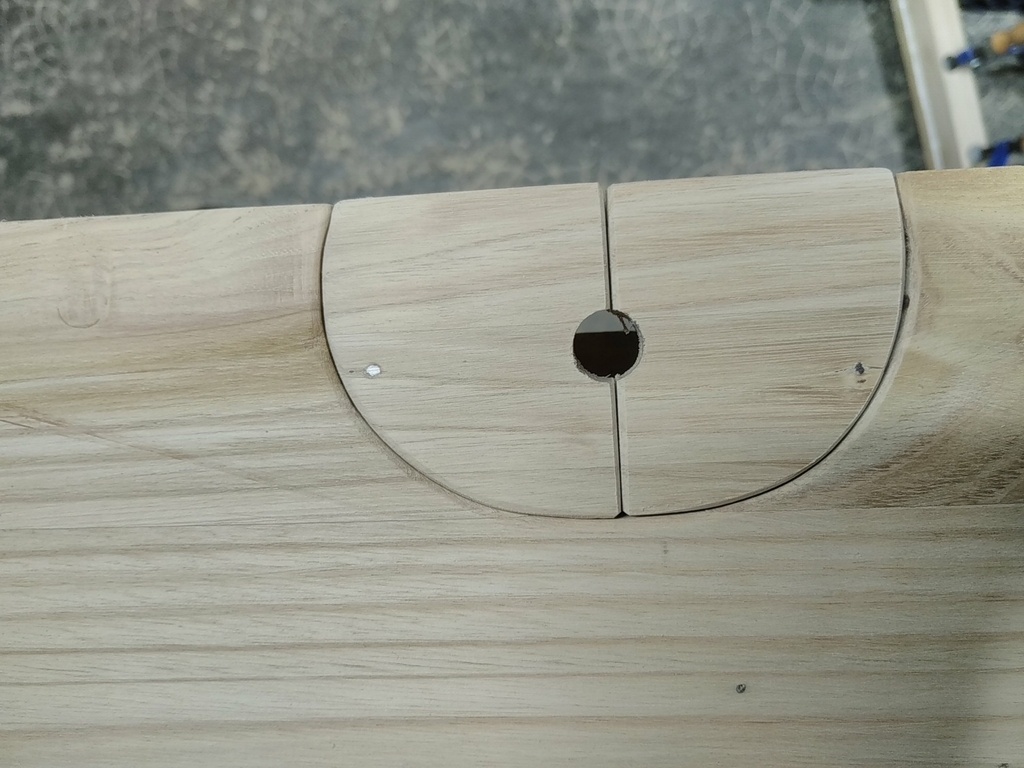

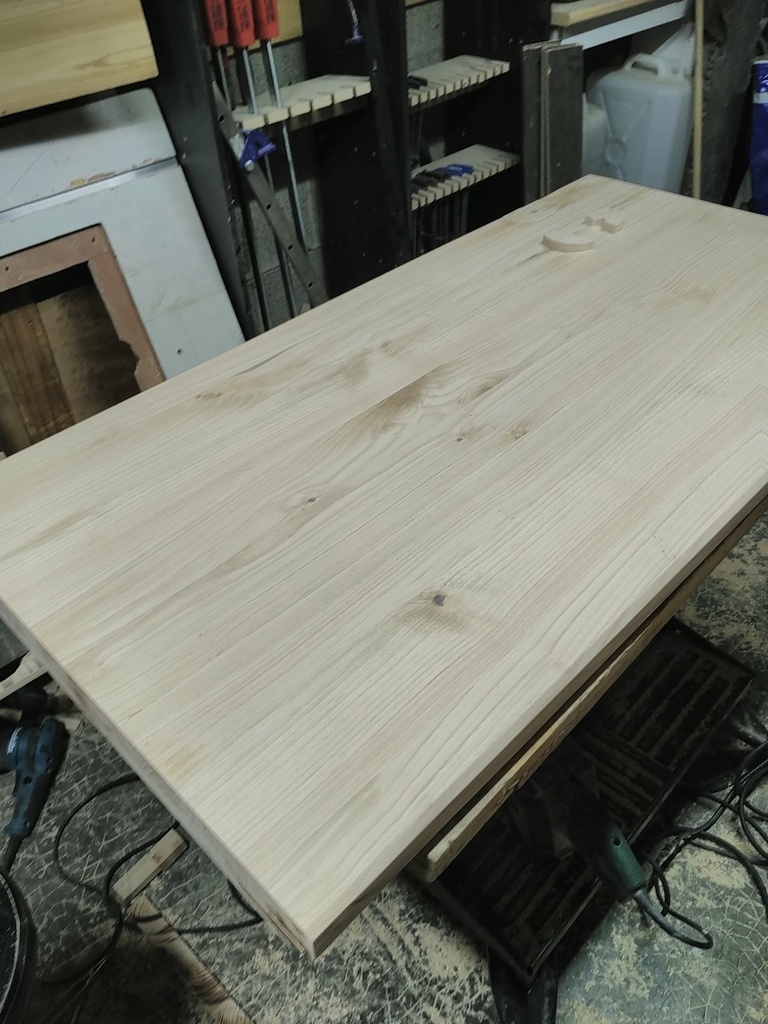

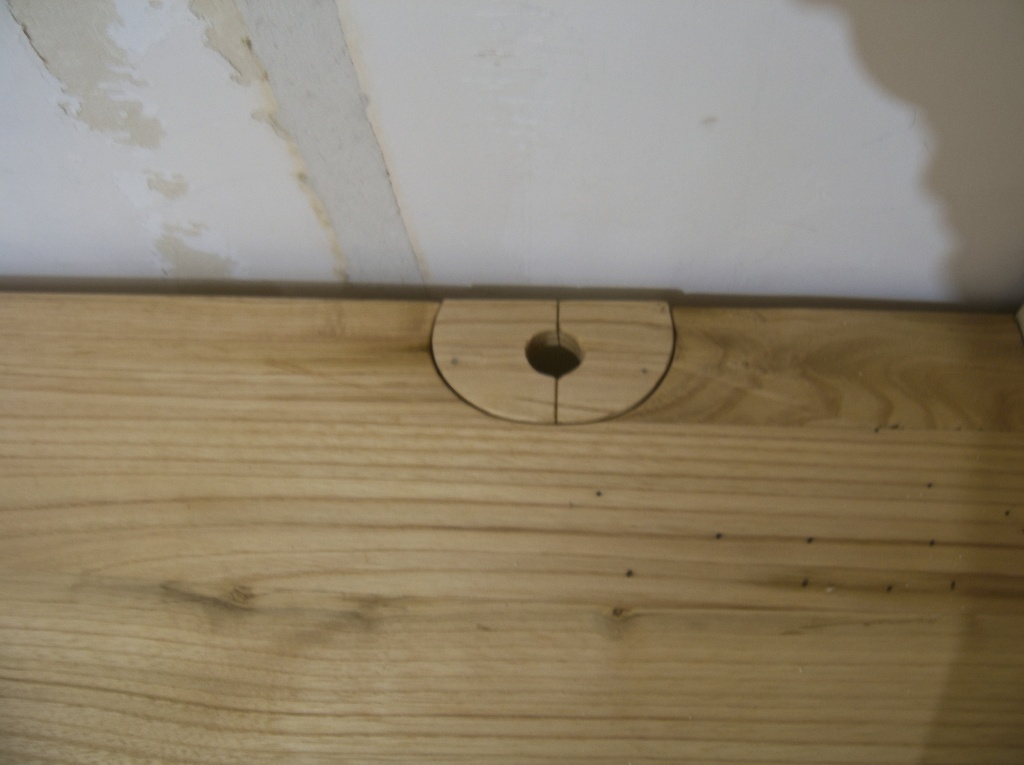

Fabrication du bureau en châtaigner avec passe câble inspiration Boris Beaulant .
Finitions vernis PU 3 couches.

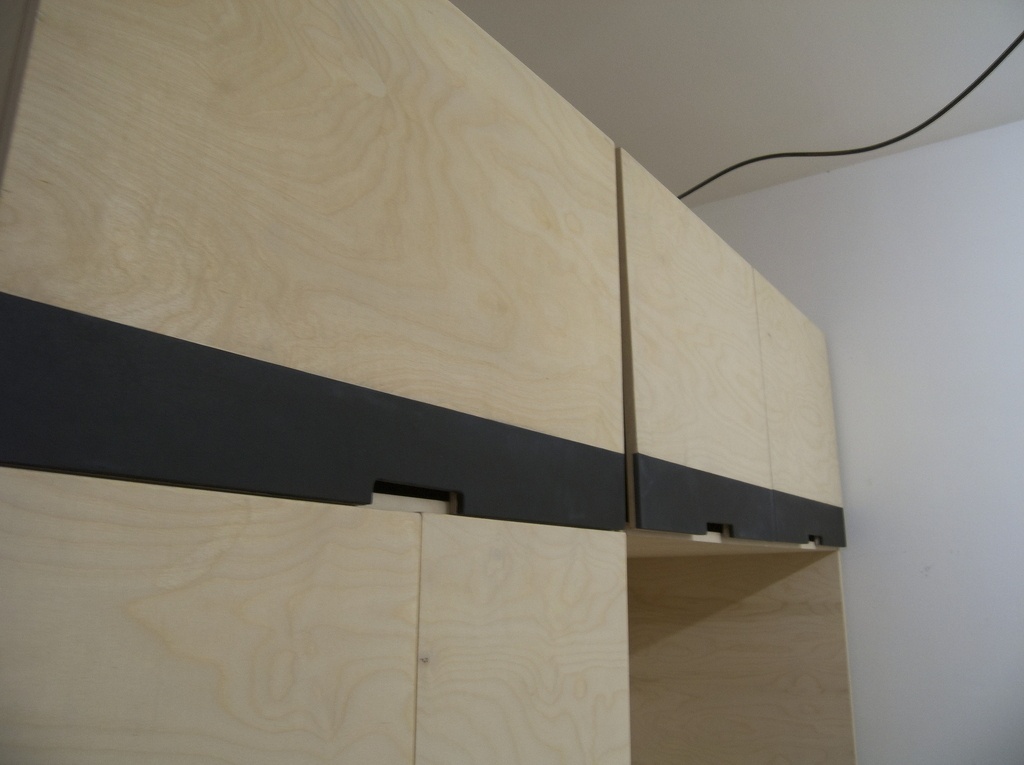

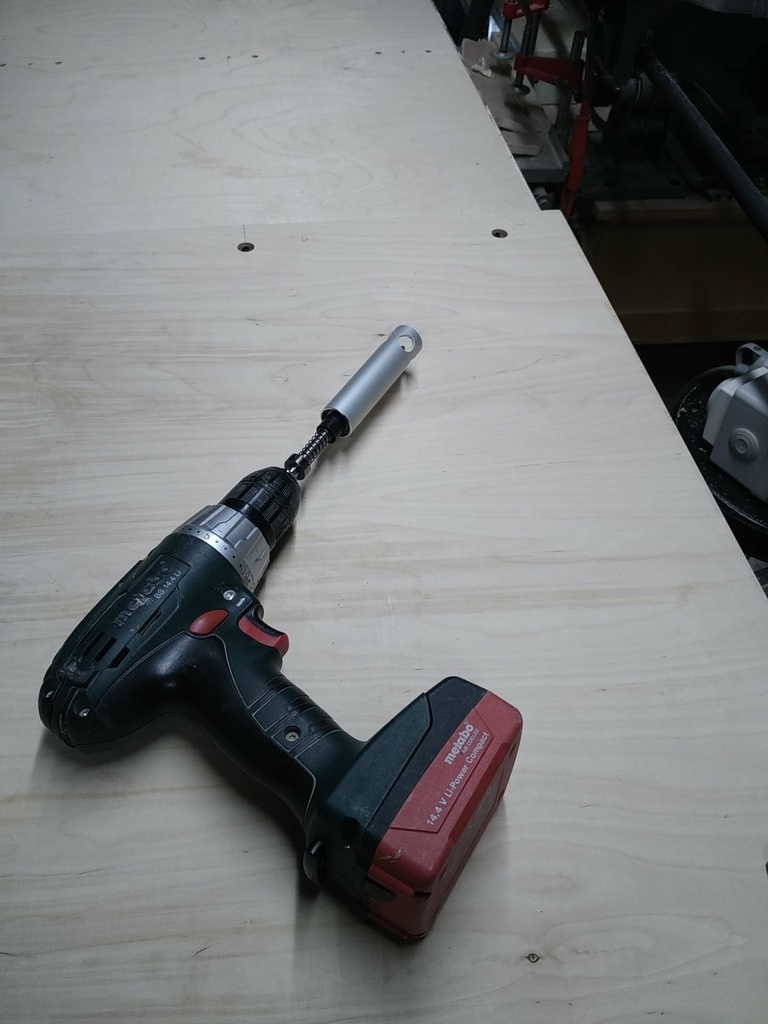

Assemblage avec excentrique Rastex 15 mm.

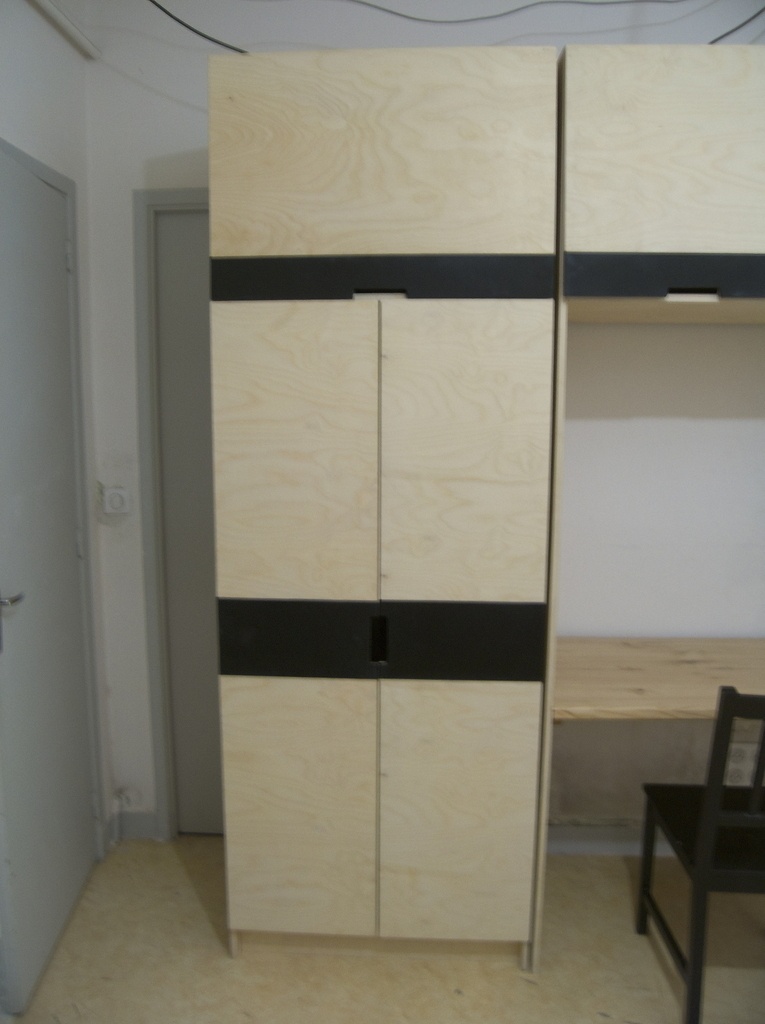

Finition des panneaux au Rubio soupçon de blanc.

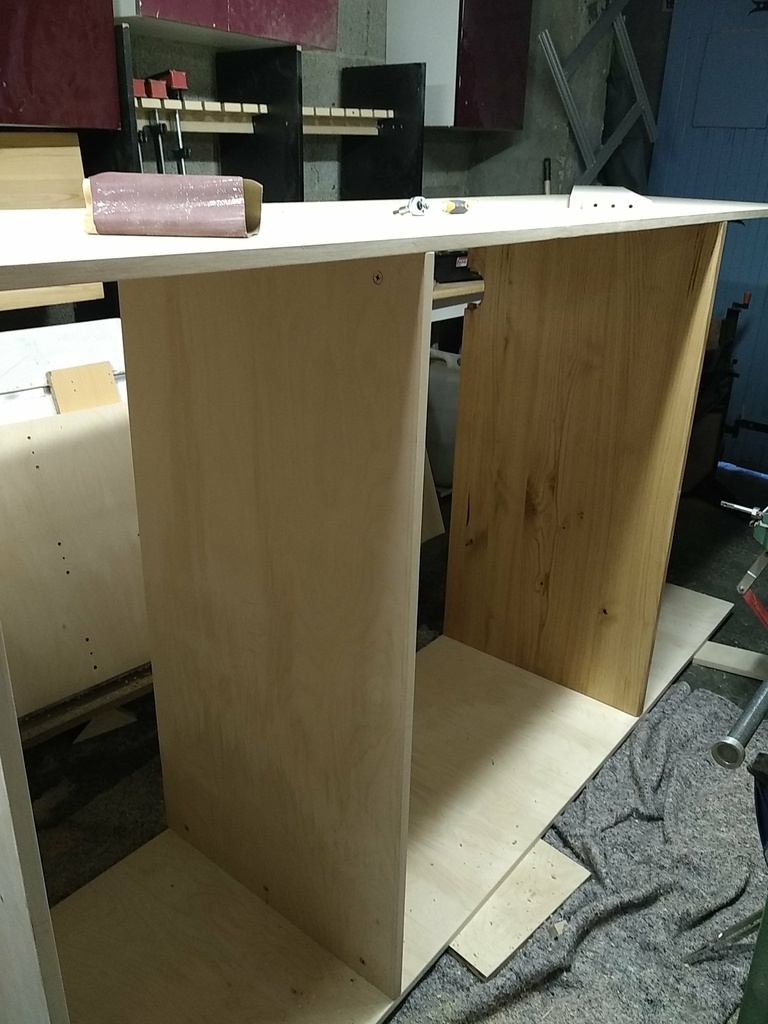

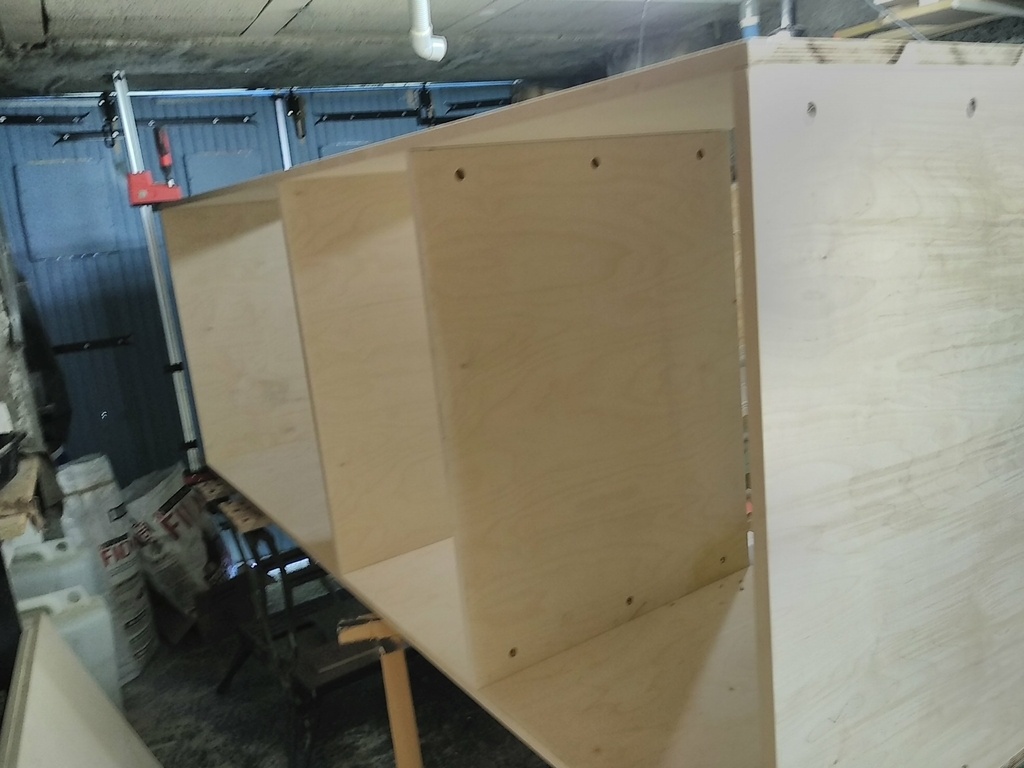

le gros soucis sur ce projet c'est que n'ayant pas la place de monter complètement l’ensemble, j'ai du me contenter de montages a blanc partiel , la taille du projet et mon garage , m'on aussi oblige a monter démonter plusieurs fois l'ensemble.😓. Bref ce fut tout de même un projet intéressant quoique qu’un peu surdimensionnée pour mes petites capacités.

une petite vidéo du montage

Publications associées


Discussions

CyrilM13  a publié la création "Penderie/Bureau".
il y a 3 ans
edx
( Modifié )

Beau travail :-) serait il possible de partager les plans dans la section Plans ? cela ferait un plan de plus en freecad, je cherche des exemples de plans à ce format (surtout pour la problématique assemblage). Par avance merci
EDX

CyrilM13

Merci, j'utilise le plugin Assembly A2Plus, et chaque pièce étant stocké dans un fichier séparé ,c'est un peu compliqué de partager les plans.

edx

Dans la section plan, tu peux télécharger un ensemble de fichiers pour composer un plan :-)
