Lampe pointue


Bonjour à tous !

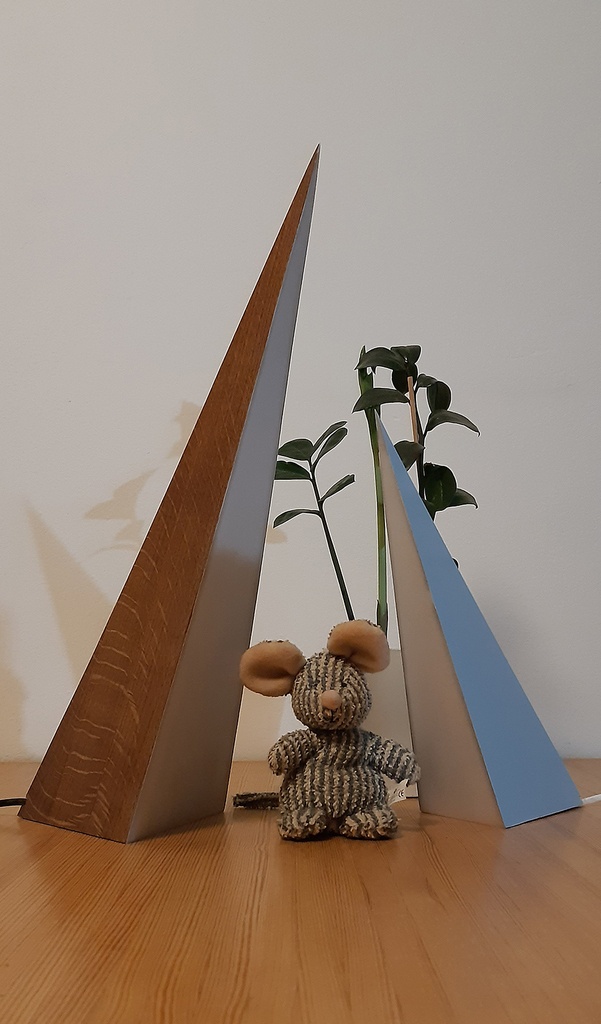

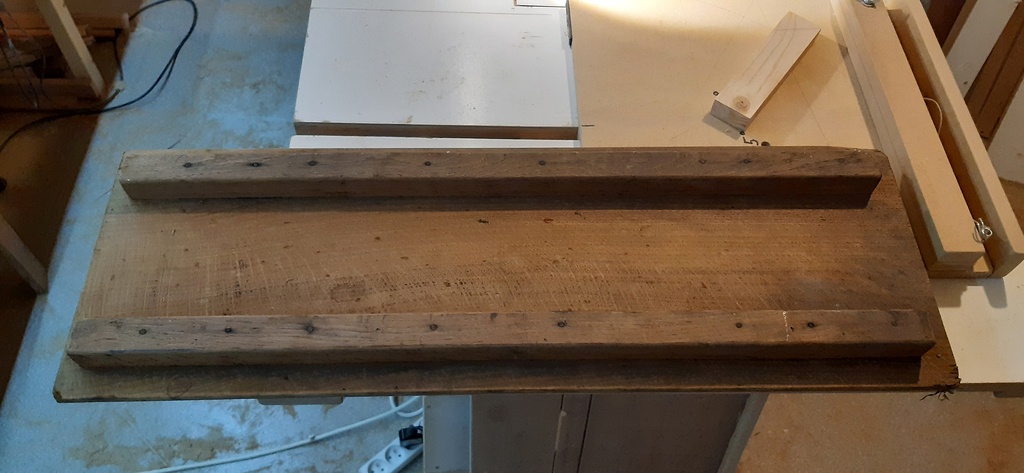

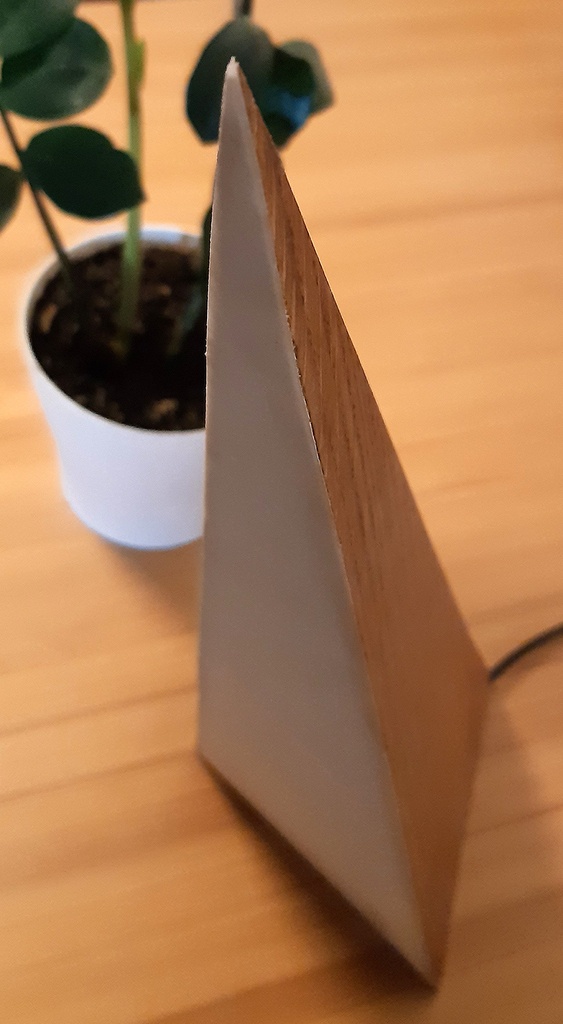

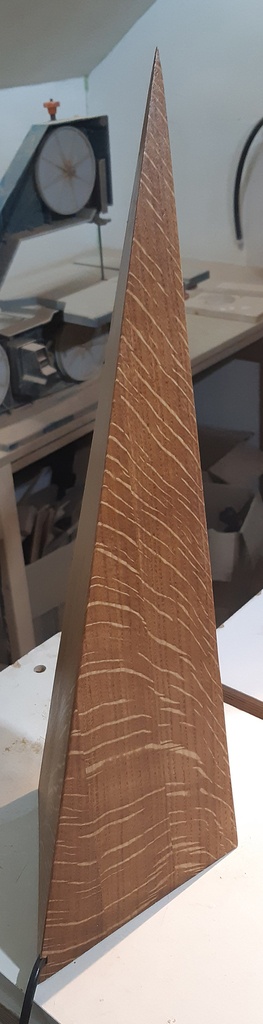

Voici une lampe que j'ai fabriquée avec une planche de chêne trouvée dans la rue. La petite bleue c'est le prototype en MDF.

Les deux difficultés ont été :

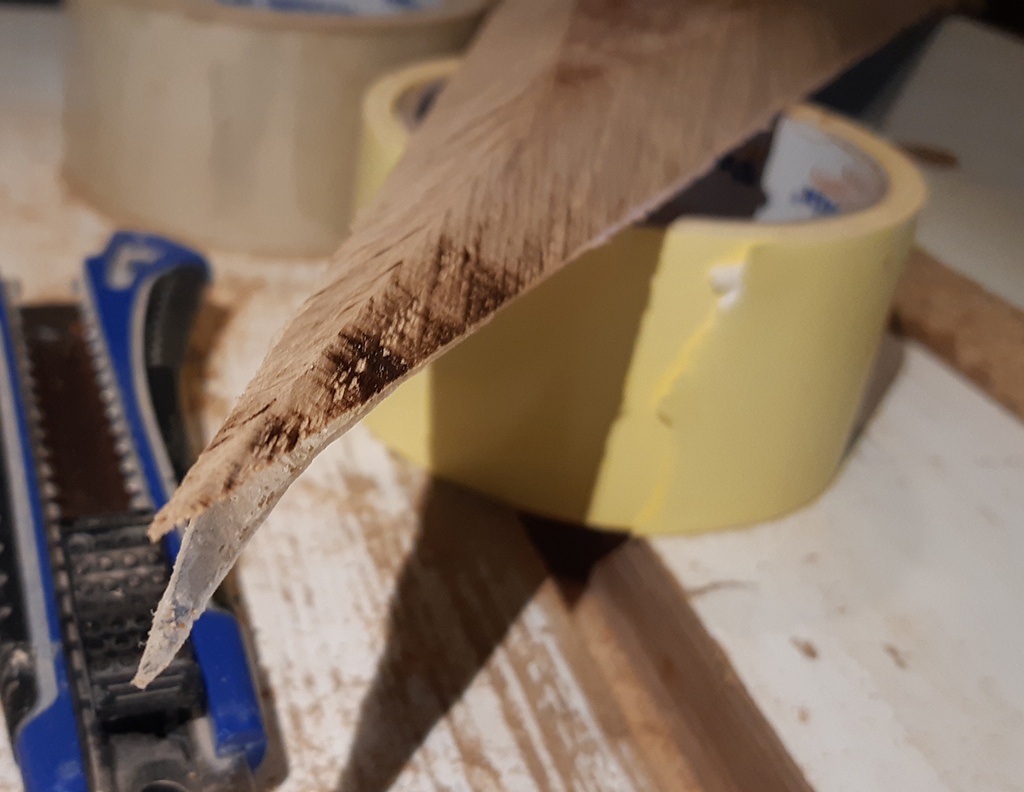

  • Garder la pointe intacte lors des coupes (vive le scotch)
  • Illuminer l'avant de façon homogène, pointe inclue. C'est pas hyper réussi et j'aimerais vos idées là dessus...

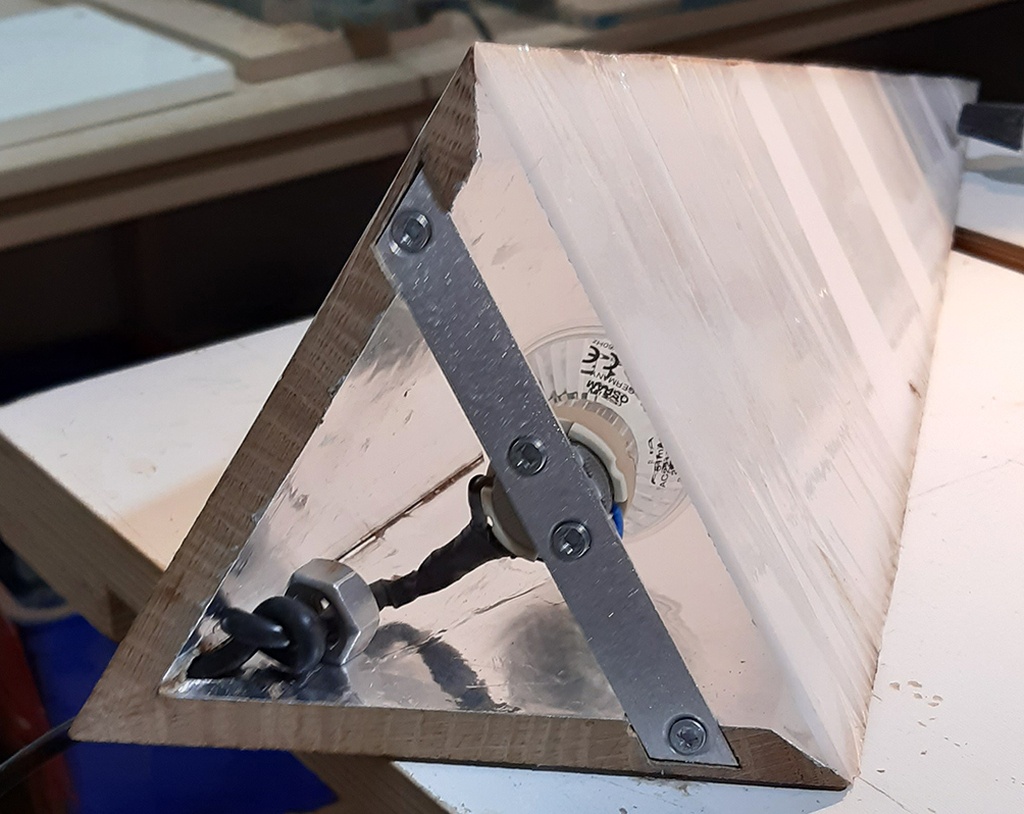

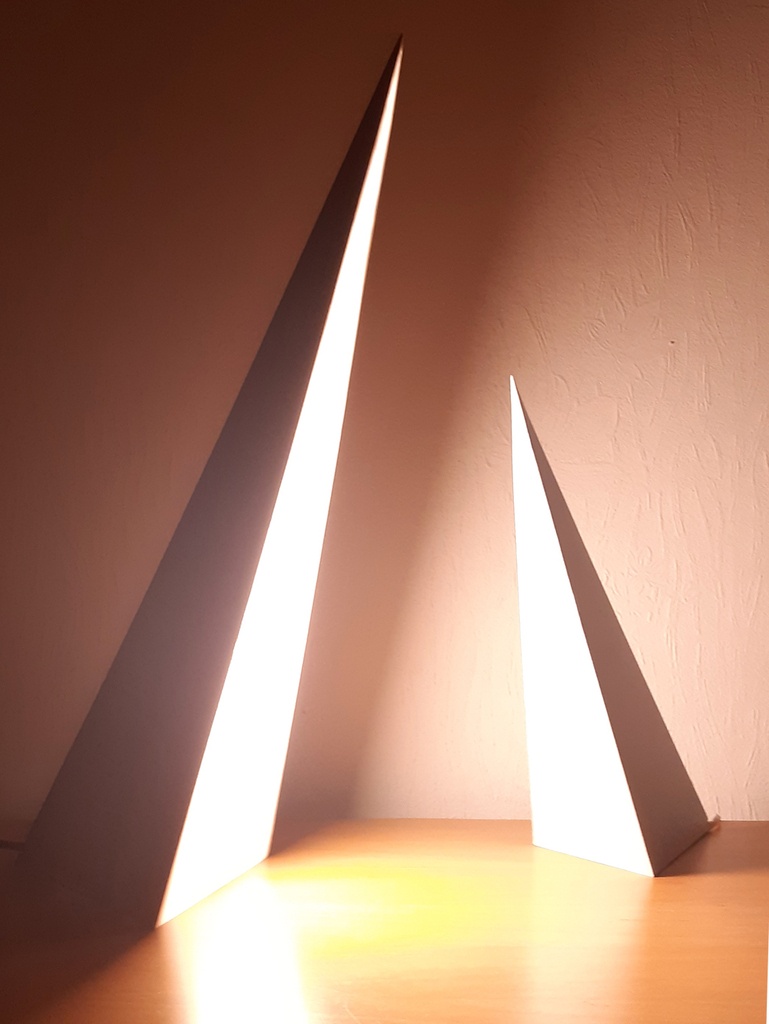

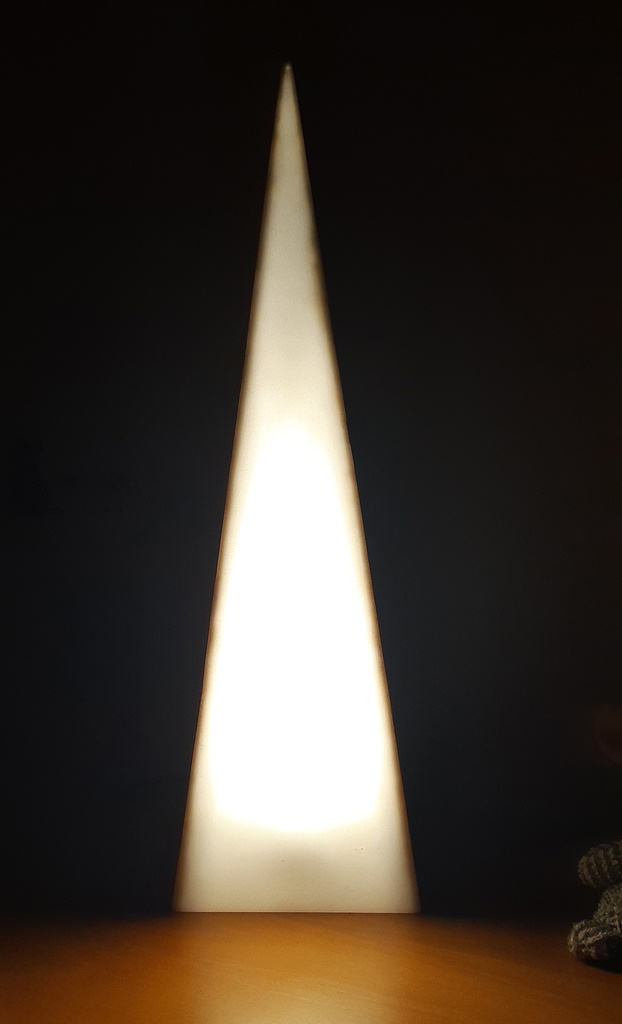

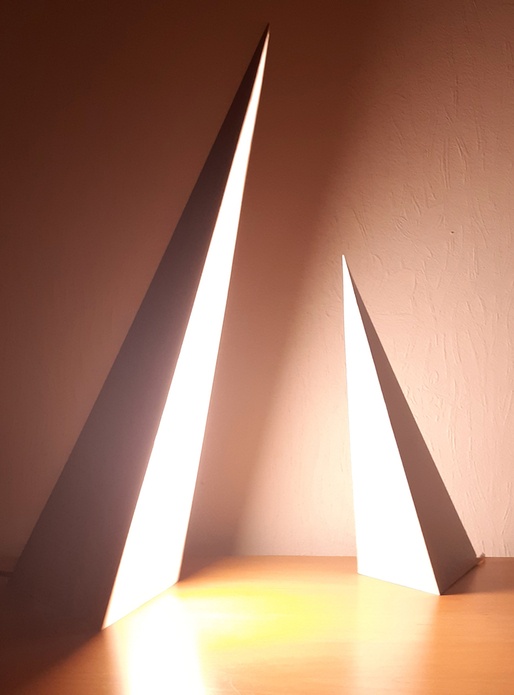

Pour la lumière, le seul moyen que j'ai trouvé d'illuminer la pointe c'est de braquer une lampe-torche directement dessus. Du coup j'ai installé à la base un spot LED directionnel. Voilà ce que ça donne comme illumination :

J'ai même découpé encore plus en pointe l'intérieur des deux montants en bois (pour laisser de la place à la lumière) et collé du papier alu, mais le résultat n'est pas vraiment homogène.

Vous avez des idées pour améliorer ? J'ai pensé aux panneaux électroluminescent découpables, mais ça coûte la blinde.

Merci de m'avoir lu ! Bon copeaux,
Nairod


Discussions

Nairod a publié la création "Lampe pointue".
il y a 3 ans
Didier
( Modifié )

Ça c'est du boulot pointu !
Pour une lumière homogène et diffuse, peut-être qu'un fond blanc serait mieux que de l'alu.

artiste : Kamwei Fong

Bonne idée ! Il me reste une lampe en stock (j'ai pu en faire deux avec ma planche) mais j'attends d'avoir des pistes pour l'éclairage avant de la faire.

rapabois

Bonjour,

vu sous cet angle, voilà un éclairage à la pointe de l'audace.

L'homogénéité ne peut être obtenue avec l'ampoule utilisée, qui est un "spot" projetant un cône de lumière vers le haut. Du coup, le côté culot n'est pas éclairé. Il faudrait essayer une ampoule à bulbe sphérique.
Ou bien la solution suggérée par sey : le ruban de LED offrira une source plus étendue qu'une ampoule.

artiste : Kamwei Fong

rapabois J'ai essayé avec une ampoule classique, la pointe ne s'éclaire pas.
Faut vraiment envoyer le max de lumière vers la pointe car le volume là haut est très petit. C'est pour ça qu'un spot directionnel fonctionne mais du coup y a une zone d'ombre sur le bas.

rapabois

À la réflexion, ça parait logique, l'ampoule diffuse dans toutes les directions et comme l'éclairement diminue vite avec la distance (Dx2 => E/4).
Avec le spot, la direction du flux de lumière étant quasiment parallèle aux surfaces éclairées (fond alu et plexi), une bonne partie est perdue.

Les tables lumineuses qu'on utilise(ait) dans divers métiers de l'image éclairent en direction du diffuseur translucide (la mienne est équipée de tubes fluorescents, elle commence à dater).

Quelques rangées de rubans LED répartis sur le fond pourraient apporter un mieux.

Vic66
( Modifié )

j'aime beaucoup l'effet, par contre faire attention de ne pas trébucher et tomber dessus!

artiste : Kamwei Fong

Je l'ai nettoyée après !

Goulipao

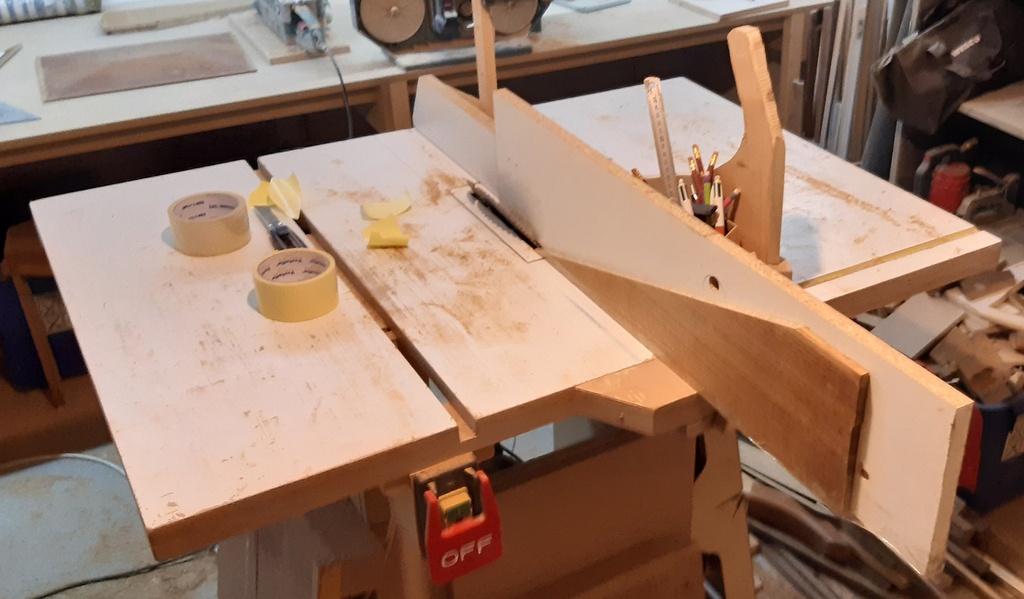

Nairod 😂 du coup je suis retourné voir sur la photo de ton banc si tes lampes étaient conformes au plan! 😄

artiste : Kamwei Fong

Goulipao Ça va hein ? C'est plus ou moins ça ?

Goulipao

Ça a l’air ressemblant en tout cas! Du coup j’ai scruté tes nouvelles photos pour essayer d’y voir un « caméo », ou un indice de ta prochaine réalisation... 😂

sey
( Modifié )

pour une lumière plus diffuse sur toute la hauteur tu peut toujours passer sur des ruban de led, tu en a qui se branche directe sur le 220v

artiste : Kamwei Fong

Le problème que j'ai eu avec les rubans LED (ou les filaments nus) c'est que y a pas la place dans la pointe pour les glisser jusque là, du coup la pointe ne s'allume pas ☹

L'atelier de Fred

Normalement avec des rubans COB (voir par exmple fr.aliexpress.....27426c37UpkdD1) tu dois pouvoir approcher la pointe et ne pas avoir de difference sur l'ensemble de la lampe. C'est ce que j'utilise pour mes lampes "d'éclairage", à opposer aux lampes de "décoration", ou j'utilise plus de la 50x50 adressable.

artiste : Kamwei Fong

L'atelier de Fred J'en ai un qui vient d'arriver par la poste, j'essayerai ça.

L'atelier de Fred

cela ne se voit pas bien sur la photo générale, mais si tu regardes la lampe "tapisserie qui se décolle" de la bibliothèque que j'ai posté l'autre jour, la lumière est égale (hormis les ombres créées par le rouleau) sur toute la surface. cela se voit mieux quand la puissance de la lampe est réduite à 20%, sur la photo c'était à fond (30W de Leds).

artiste : Kamwei Fong

L'atelier de Fred Et tu as fais comment ? C'est toute une série de petites LEDs derrière ?

L'atelier de Fred
( Modifié )

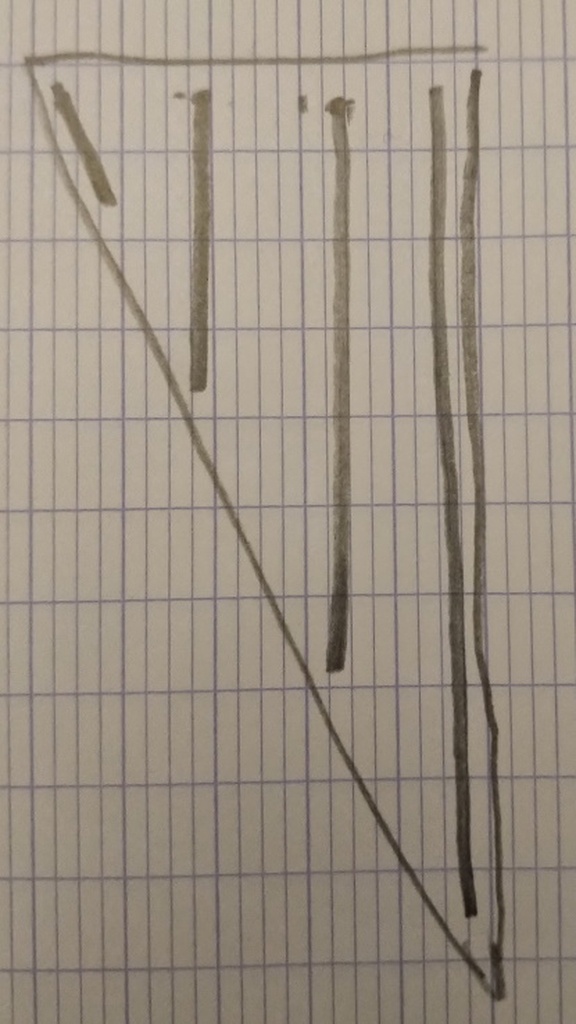

Nairod c'est un ruban de COB (la densité des leds est bien plus importante, dans mon cas, j'ai de mémoire 508Leds/m) j'ai simplement fait 8 rubans en partie large, et 1 en pointe, placés parallèle (croquis très sommaire...)

artiste : Kamwei Fong

L'atelier de Fred Ok je vois ! Merci.
J'ai acheté un ruban COB, je vais chipoter avec dès que j'aurai fini ma figurine pour les 8 ans de l'Air du Bois 😁

artiste : Kamwei Fong

Je viens d'essayer avec un ruban COB, ben y a pas la place dans la pointe pour le glisser jusqu'au bout et du coup la pointe s'allume pas.

L'atelier de Fred

ok, je suis un peu surpris, je vais essayer d'en faire une sur février, je reviendrais vers toi quand j'aurais testé. tu peux me mettre une photo?

artiste : Kamwei Fong

L'atelier de Fred Ah ça serait super ! Moi je te dis : le seul moyen que j'ai trouvé d'illuminer la pointe c'est de braquer le max de lumière dessus ! Dis-moi si tu trouves autre chose.

Une photo de quoi ?

L'atelier de Fred

Une photo du test avec la manière dont tu as posé le ruban. Je te tiens au courant quand je m'y met.

artiste : Kamwei Fong

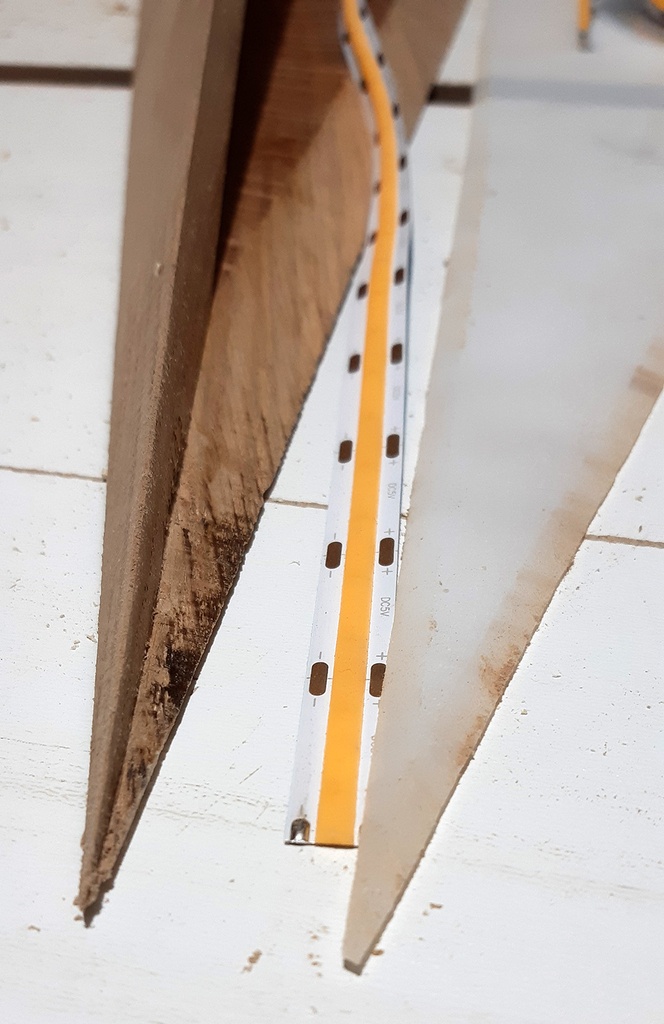

Voilà.

Comme tu peux le voir il y a très peu de place dans la pointe.
Même en glissant le ruban le plus haut possible, il n'arrive pas assez haut pour allumer la pointe.

Une astuce c'est de dégrossir cette partie, en enlevant le plus de matière possible dans la pointe. C'est ce que j'ai fais pour celle postée ci-dessus.

Peut-être qu'en combinant dégrossissage et ruban COB y aurait moyen mais je n'ai pas essayé.

L'atelier de Fred

Effectivement, je ne pensais pas que c'était si étroit. Dans mon cas, à l'extreme pointe, j'ai recourbé le ruban pour qu'il fasse un peu ce que fait ton spot, mais je ne suis pas sur que cela soit possible dans ton cas car tu es aussi limité dans le sens de l'épaisseur. Je vais y réfléchir un peu plus.
Petite astuce aussi, sur certains rubans, tu peux enlever le blanc avec des ciseaux, ce qui te laisse 5 mm à caser au lieu de 10. Dans une de mes lampes, je l'ai replié sur lui-même jusqu'à n'avoir qu'un trait de 4mm de large. Certains sont fragiles et n'aiment pas du tout la manip, d'autres subissent sans moufter.

artiste : Kamwei Fong

L'atelier de Fred Alors tu as pu essayer de fabriquer cette lampe ?

L'atelier de Fred

Nairod Hello, non, un peu surchargé de boulot en ce moment...j'ai une petite dizaine de lampes à faire d'ici fin juin, plus une figurine début mai, 2 grande table de pique-nique et un peu de charpente a finir pour la semaine prochaine, plus un boulot de directeur informatique à temps plein, j'ai du mal à tout gérer, mais je n'ai pas oublié...

artiste : Kamwei Fong

L'atelier de Fred Bon courage pour tout ça 😃

Haizai Woodshop
( Modifié )

Bonjour, j’arrive un peu après la bataille, mais est-ce que tu as entendu parler des filaments souples électroluminescents ?
J’ai vu ça un jour sur Adafruit, et je le suis dit que ça pourrait un jour me servir dans les idées tordues de meubles « mous », mais je crois que ça pourrait marcher dans ton cas. Si ça t’intéresse, je peux chercher les références…

artiste : Kamwei Fong

Bonjour,

Merci pour le commentaire. Oui effectivement j'en avais entendu parler mais je ne sais plus pourquoi je n'en ai pas commandé. Faut dire qu'ils sont pas très brillants j'imagine ?
