Petit travaille d'un meuble suspendu avec les coin arrondi en massif et les étagère inclinée et cintrée, pour mon projet d'adoption

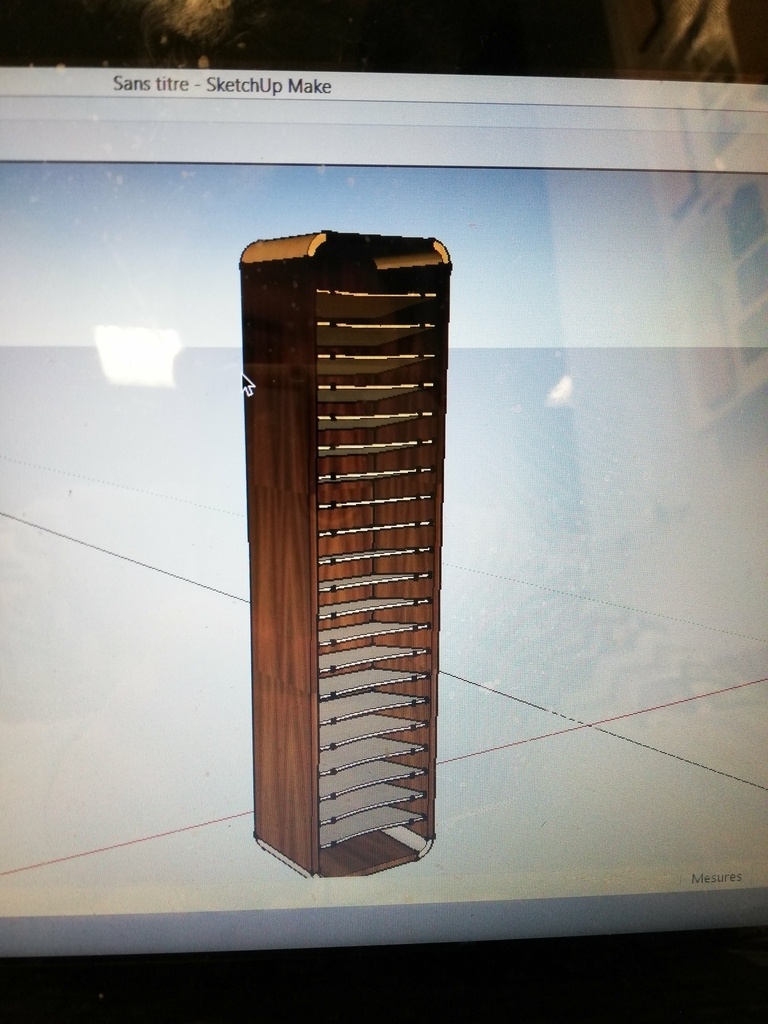

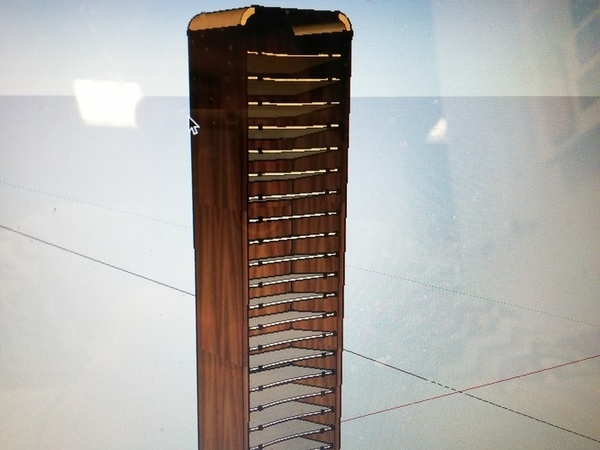

Première étape dessiné une esthétique. J'en suis ressortie avec du panneaux plaqué noyer et frêne et mes arrondi en massif frêne.

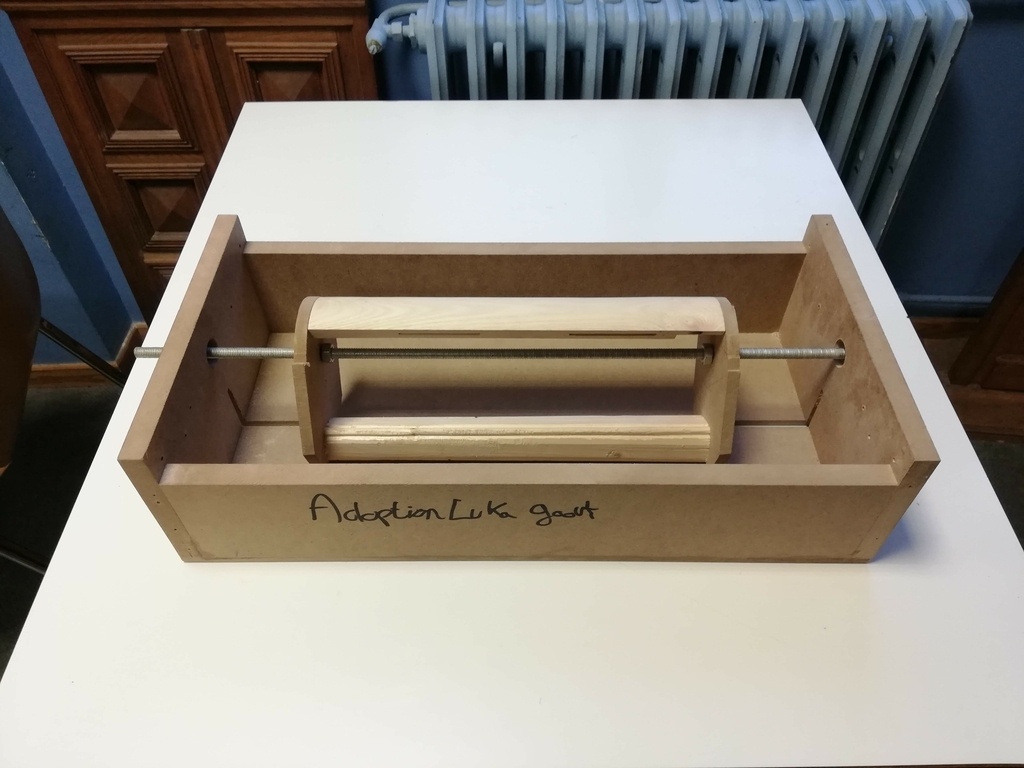

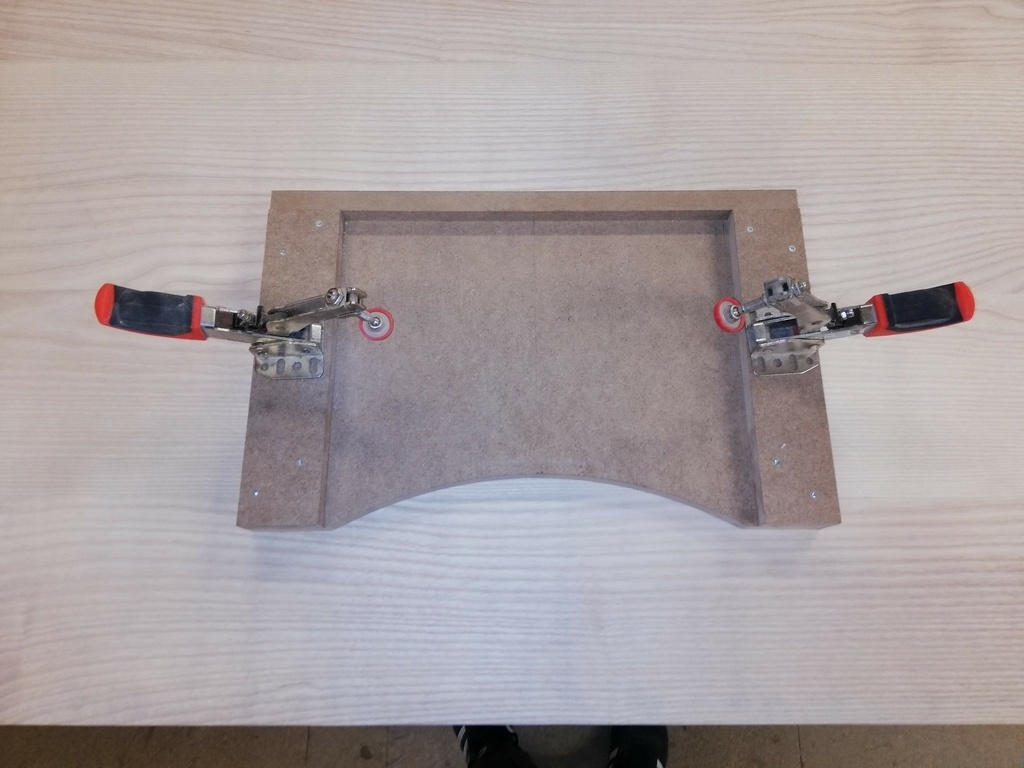

Après avoir réfléchie sur les méthodes que j'allais utilise, j'ai commencé par mes gabarits, l'un pour le cintre de mes étagères et l'autre pour mes arrondie extérieur. pour ce dernier je conseille de faire le pivot sur une tige fileté et les roulements à bille de bon diamètre intérieur.

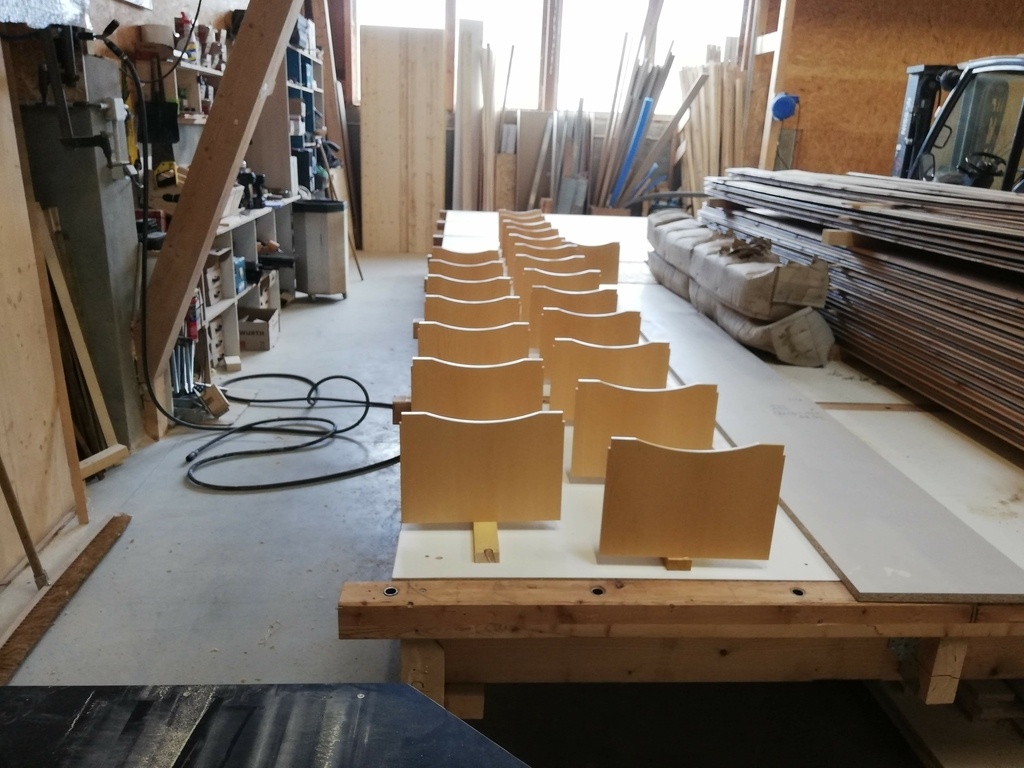

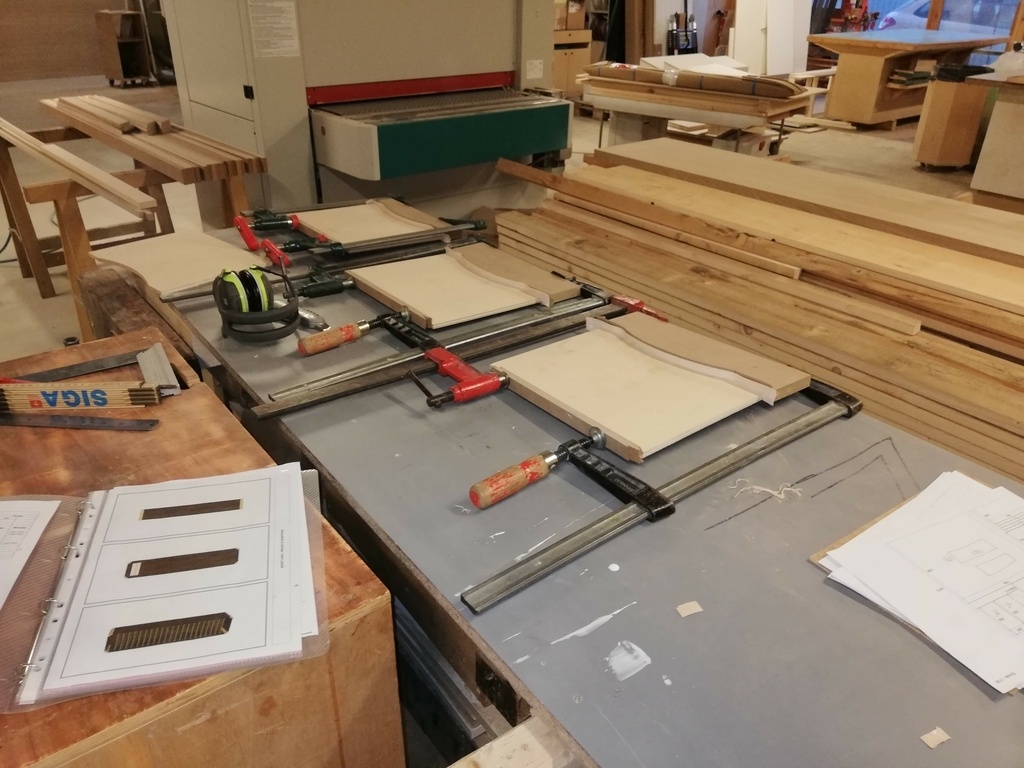

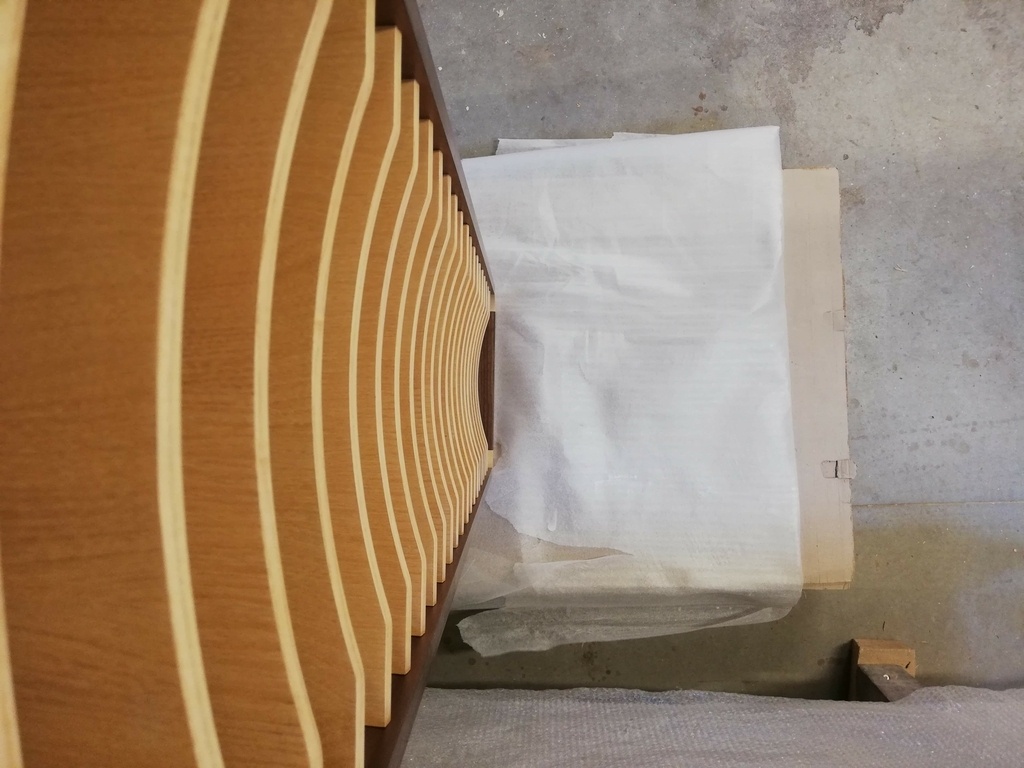

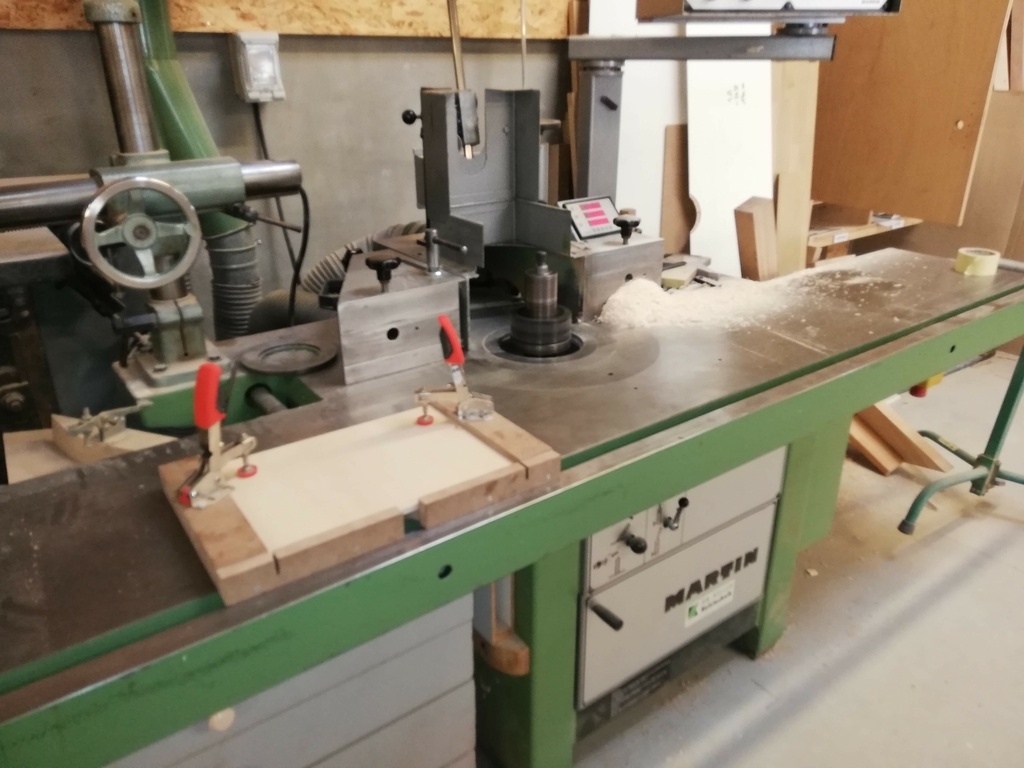

Après avoir fait le débits, j'ai passé toutes mes étagères à la toupies (x21) avec un rouleau calibreur et son roulement. Ensuite j'ai plaqué tout les champs avec un Gabarits contre profil, à cause du cintre.

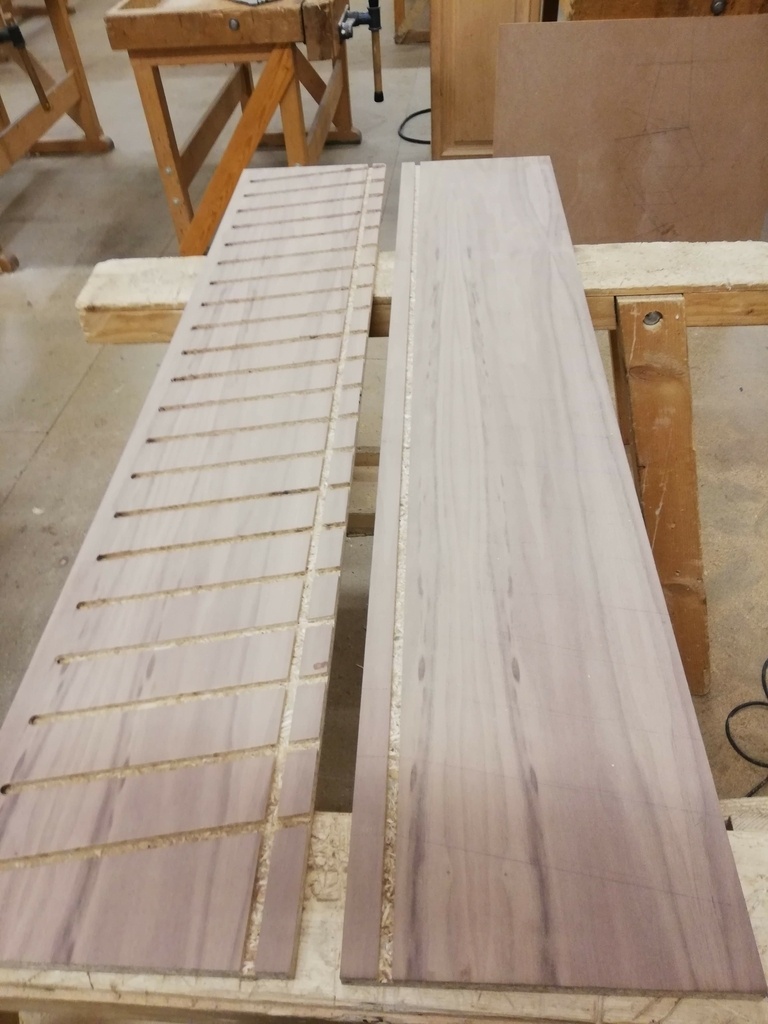

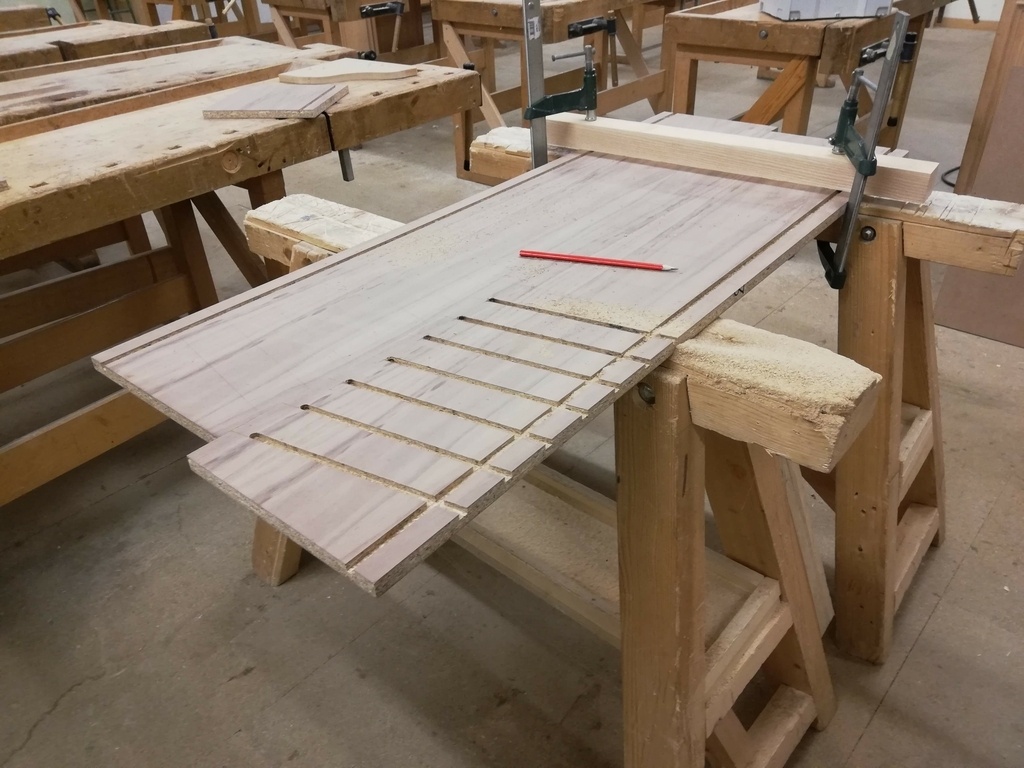

Pendant le séchage de mes chants j'ai effectué toutes les rainures de mes étagères à la défonceuse et une règle et pour éviter d'équarrir mes rainures j'ai fait un ravancement sur mes étagères? mon fond vient en feuillure derrière

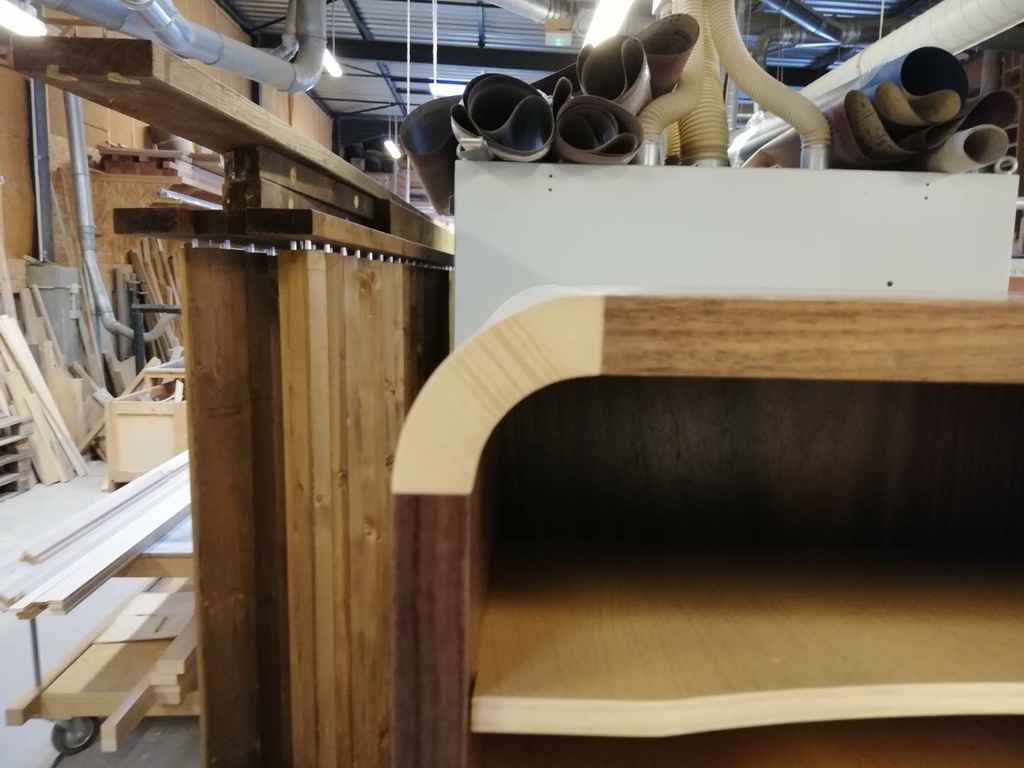

Après j'ai réalisé mes arrondi, pour l'intérieur, par manque de temps je l'ai fait à la commande numérique. Mais l'extérieur a été réalisé avec une balançoire à la scie

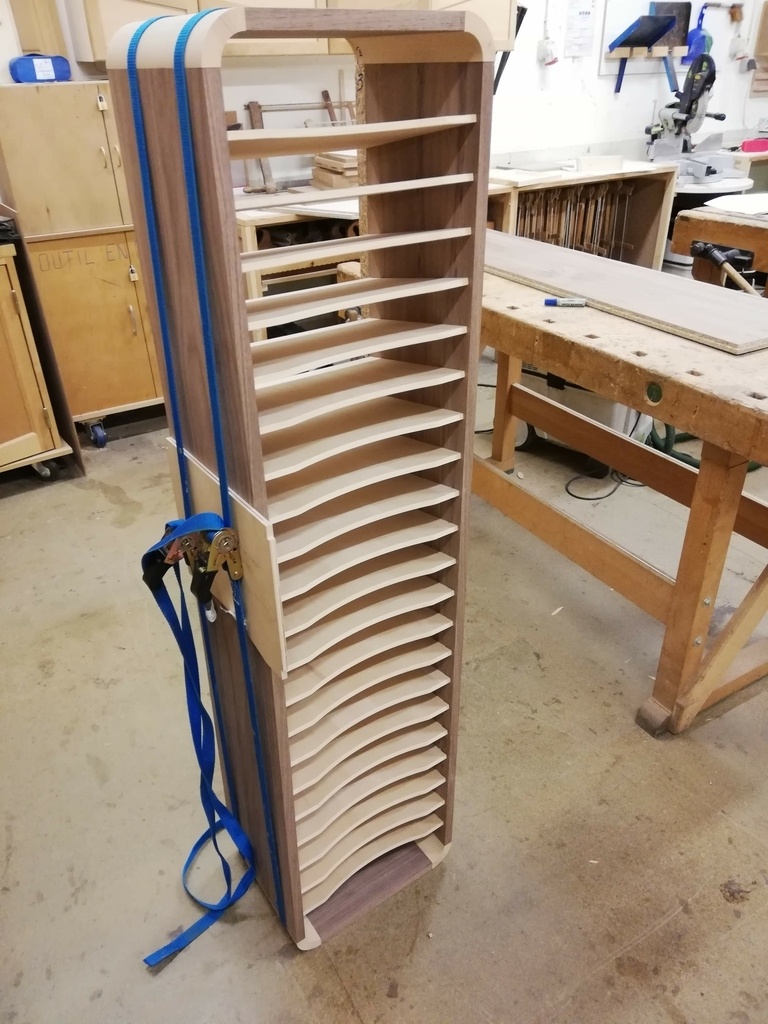

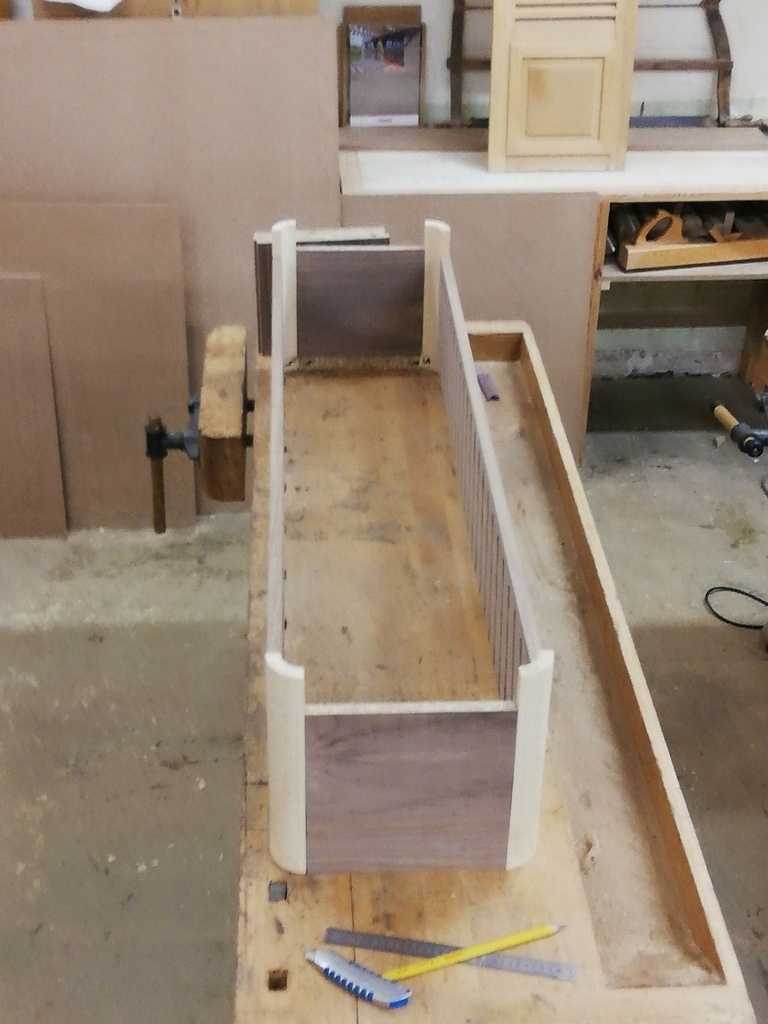

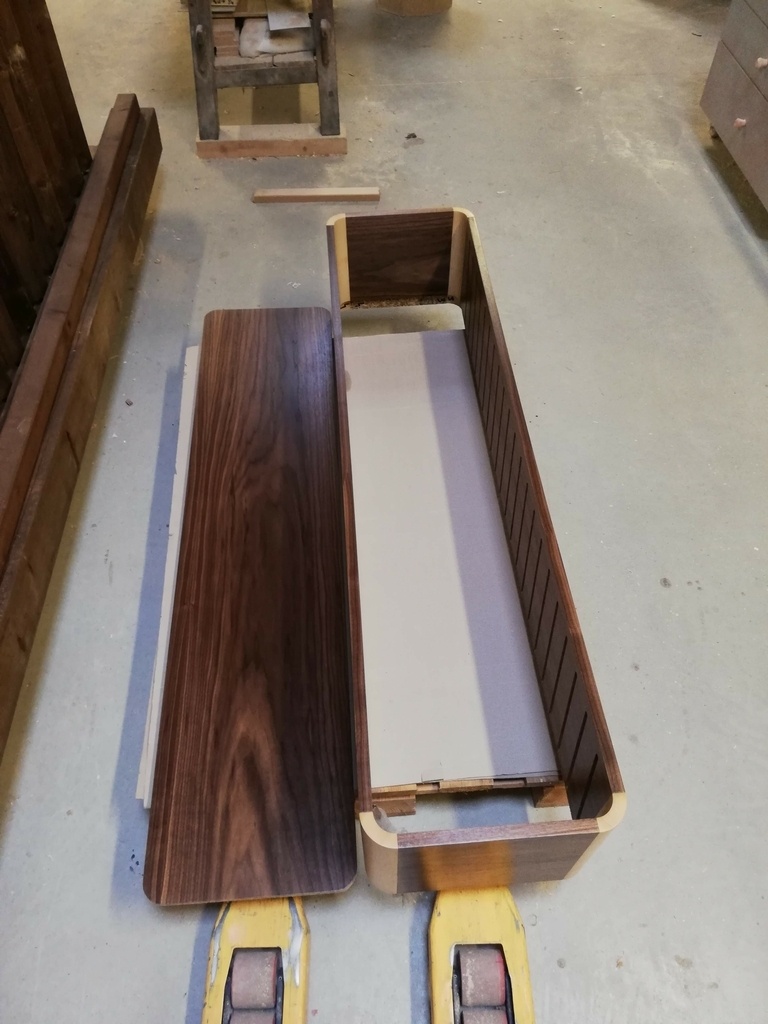

La prochaine étape a été le montage à blanc, j ai assemblé les arrondi et les panneaux avec des lamello, puis j'ai serré à la sangle, pour le collage j'ai mis les étagères pour évité de déformer le tout

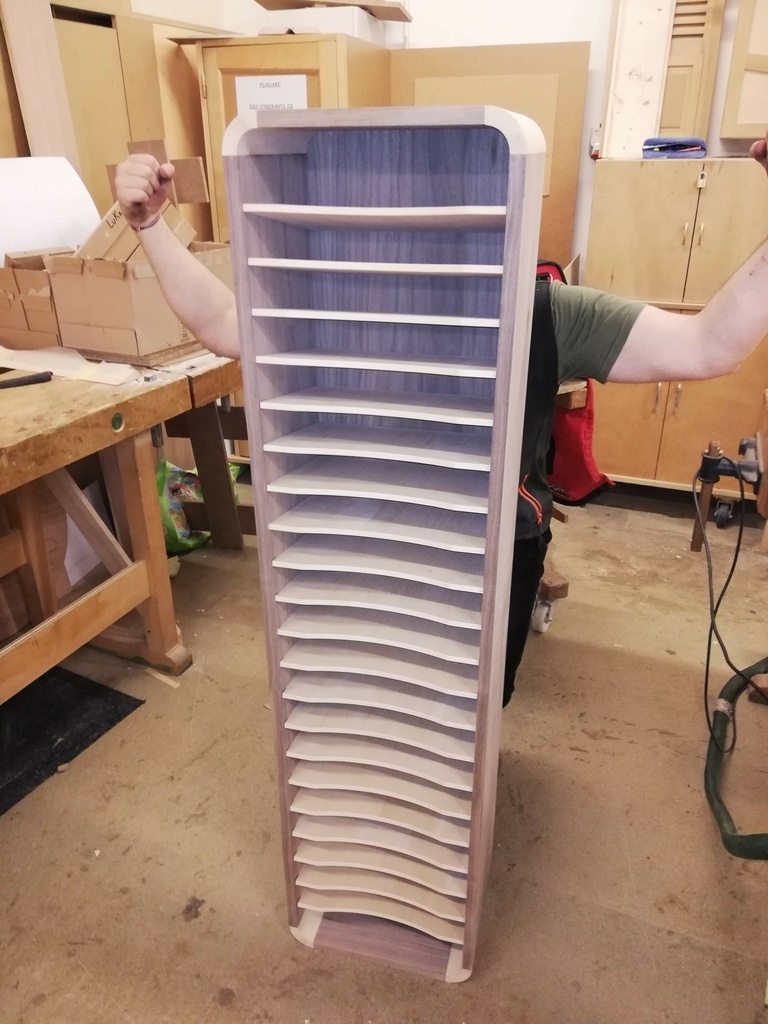

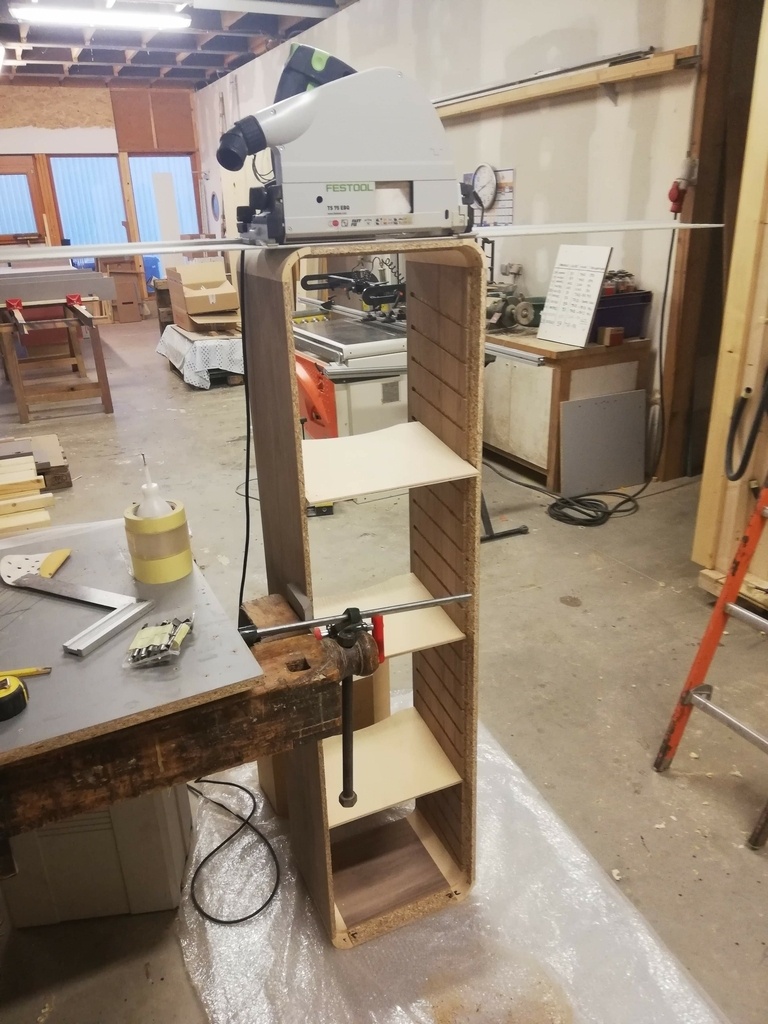

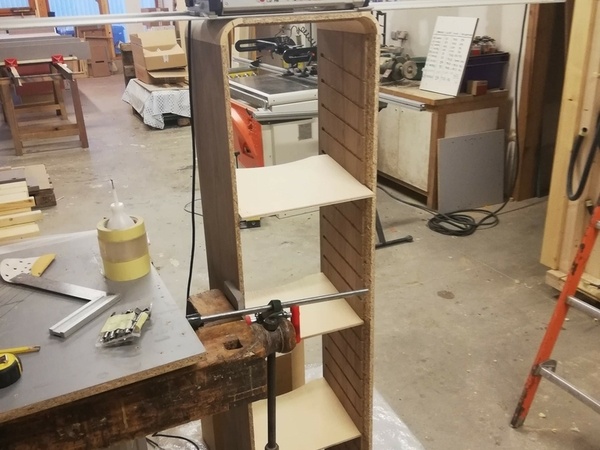

Par dessus cela du ponçage et l'affleurage de mes arrondie à l'arrière

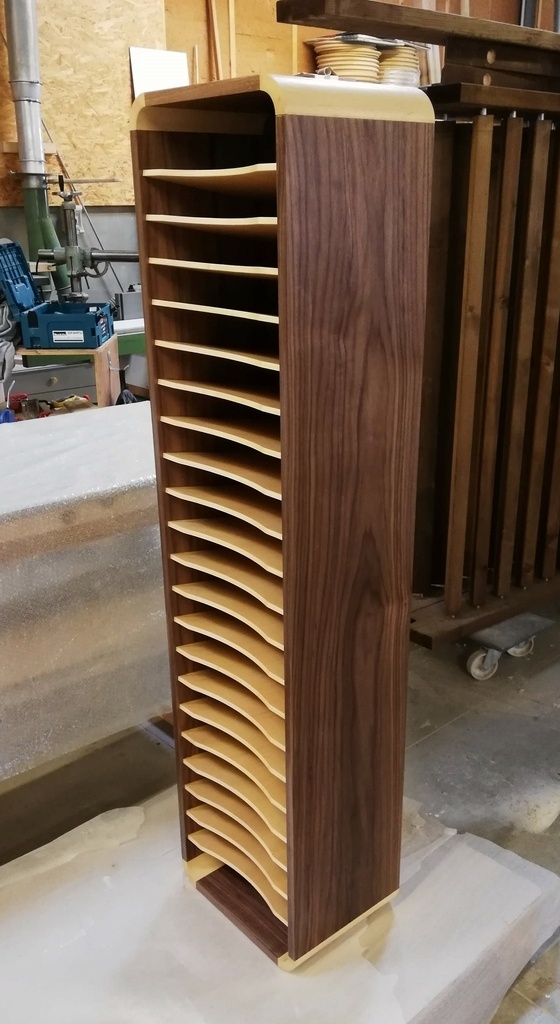

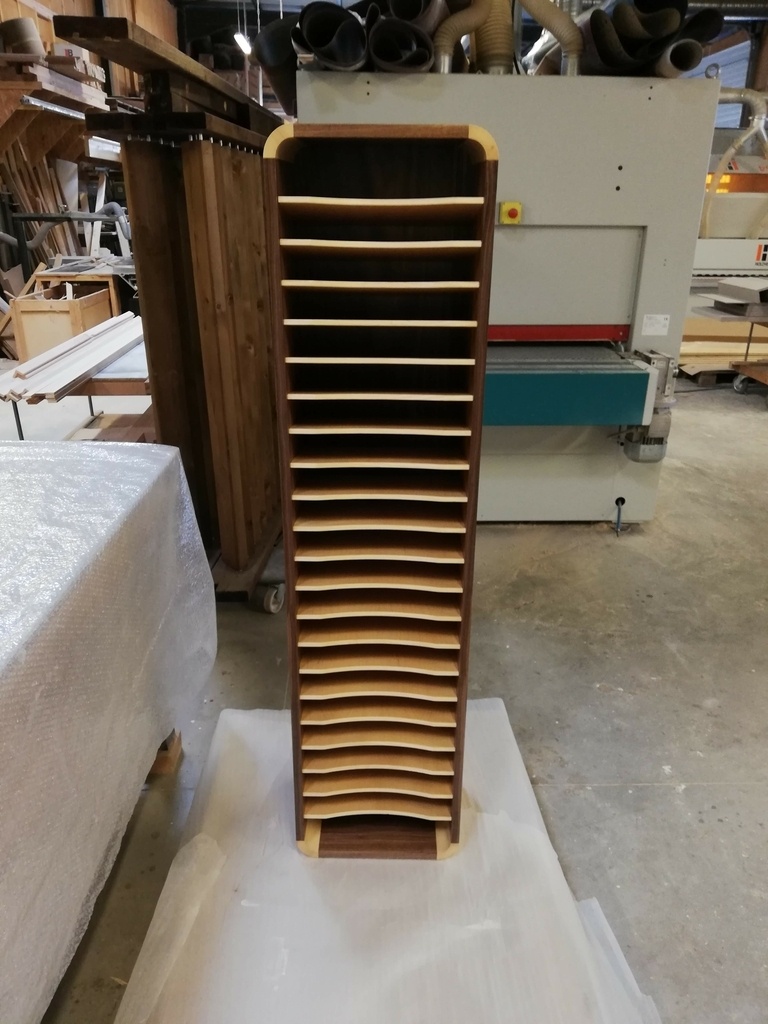

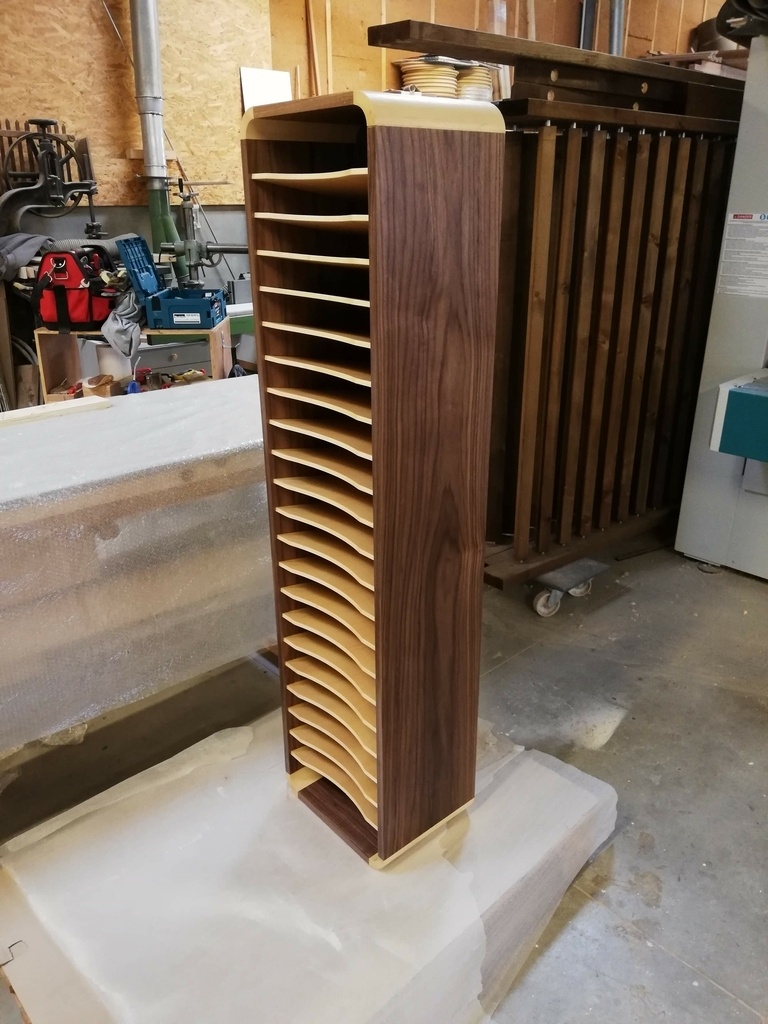

Vient ensuite l'étape du vernis, vernis polyuréthanes 2 couche et égrainages entre.

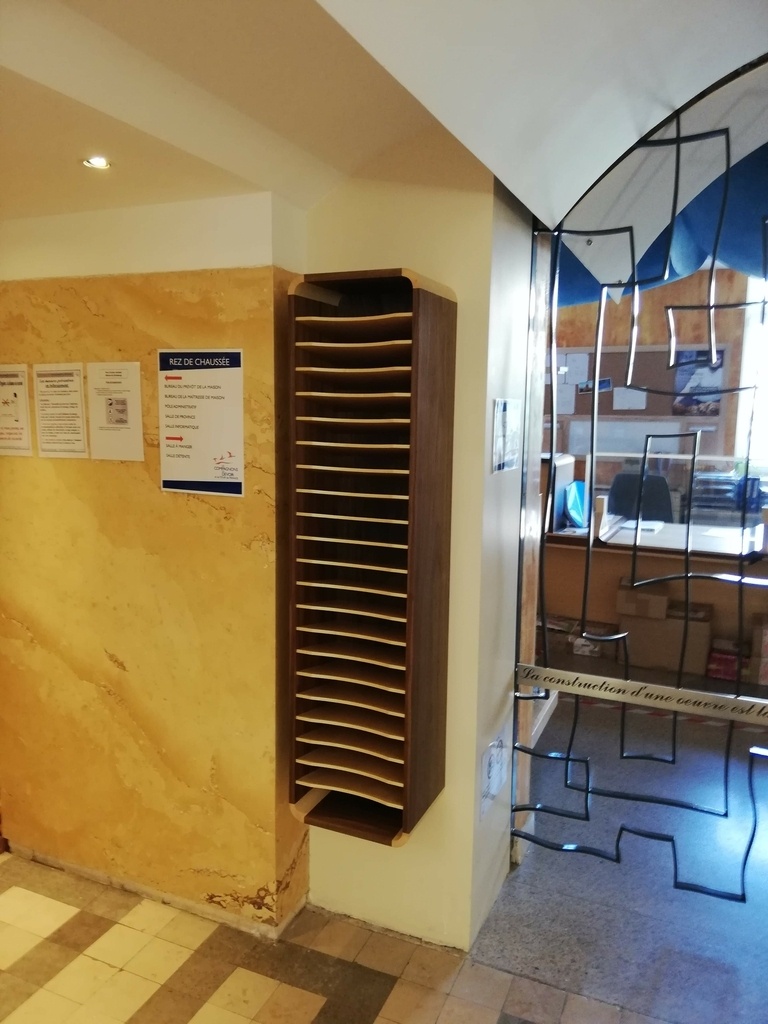

Et pour finir le montage et la pose suspendu avec 2 clé 45°
Publications associées
Licence
Discussions
C'est très très beau! Superbe design!
Merci
Superbe
!
Bien vu les gabarits.
N'aurais-tu pas gagné en rigidité de la tige fileté si la partie pivotante avait été tout juste à la taille intérieure du grand gabarit ?
Merci
C'est vrai, après j'avais une M8 et sa allais vraiment bien
très élégant,ce meuble sert pour classer le courrier?
Merci c'est pour des classeurs de moyen taille
Bonjour. Comment fonctionne le gabarit balançoire ?

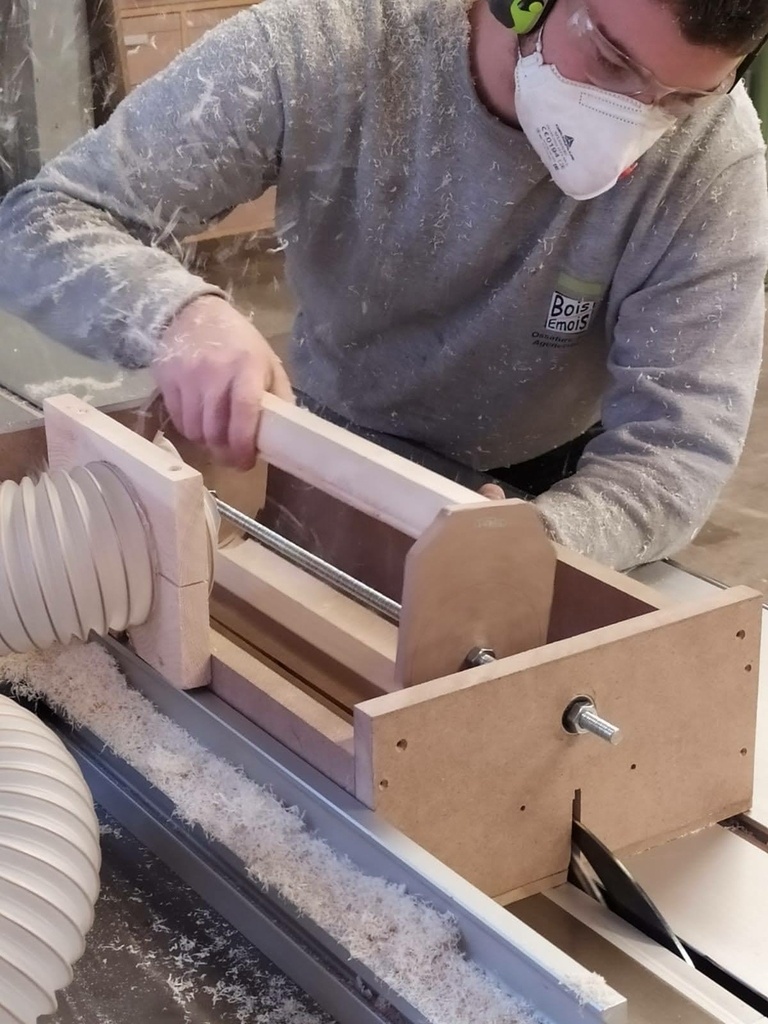

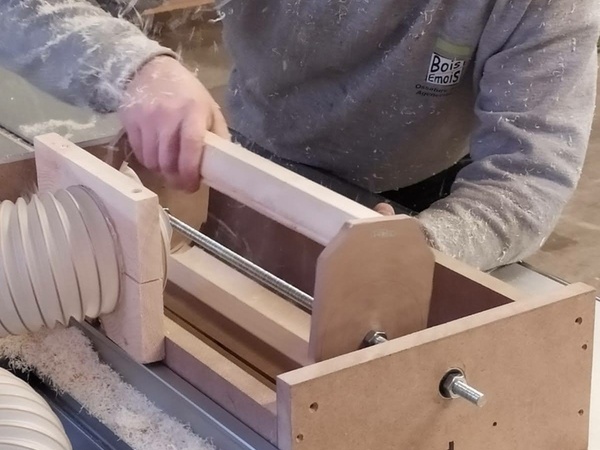

J'ai fabriqué une boîte ou de part et autre j'ai percé un trou pour accueillir des roulement, ensuite j'ai fait un support pour ma pièce et une poignée le tous carré, pris connaissance de la hauteur de lame que je désirai. Et ensuite j'ai mis passé ma boîte à la scie dans l'axe avec ma pièce, toujours appuyé contre le guide parallèle. J'avançais d'1mm effectuais le mouvement de balançoire et ainsi de suite jusqu'à la fin.
Voila j'espère que c'est clair
Bonjour. Merci
me semble que boris beaulant
en utilise un pour faire un étagère également... je connais pas toute sa playlist youtube mais il a peut etre la vidéo de la conception (celle du gabarit hein...
)
Joli, bravo !
Merci
Jolis boulot !
oui ici , et en + les 4 coins ensembles en une seule passe !!
Merci
Très joli,
est ce que tu peux préciser comment tu as procédé pour l'usinage intérieur à la CNC: tu as gardé un bout carré de chaque coté pour maintenir le morceau? Quel type de fraise as tu utilisé?
Je suis parti d'une section carré, ou j'ai dégrossi un angle a la scie pour gagner en temps à la CNC. Puis j'ai visser sue les extrémité un panneau de la longueur de ma pièce pour l'accroche des ventouse. La CNC à commencé par une Fraise hélicoïdale Puis fini avec une mèche à canneler
Je te remercie, je vais essayer cette méthode.
Bonjour.
Super réalisation.

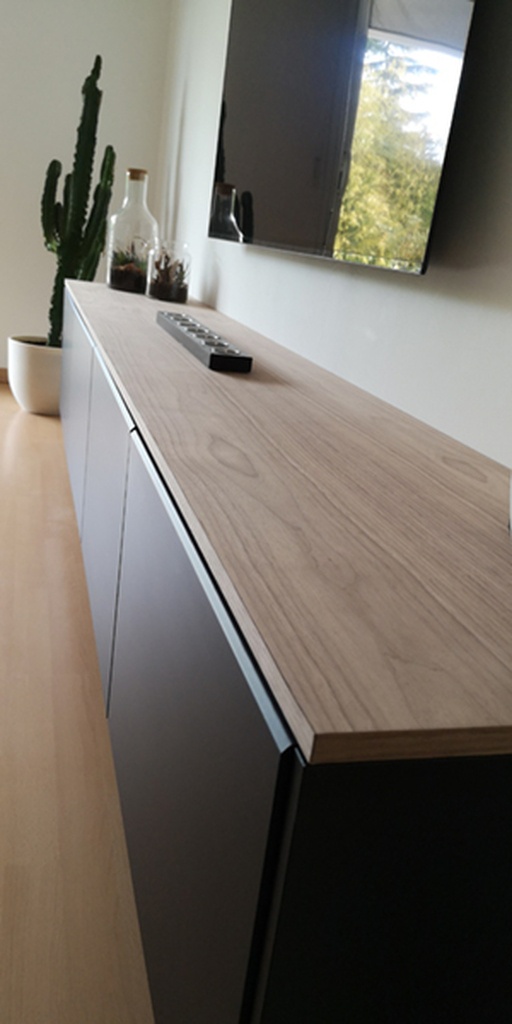

je suis en création de plateau MDF placage noyer et voudrais retrouver la même finition que ton meuble.peut tu m'aider.
je n'arrive pas à foncer ce plateau et lui donner la meme couleur que toi.
sur la photo placage brut (pas encore de finition)
merci
