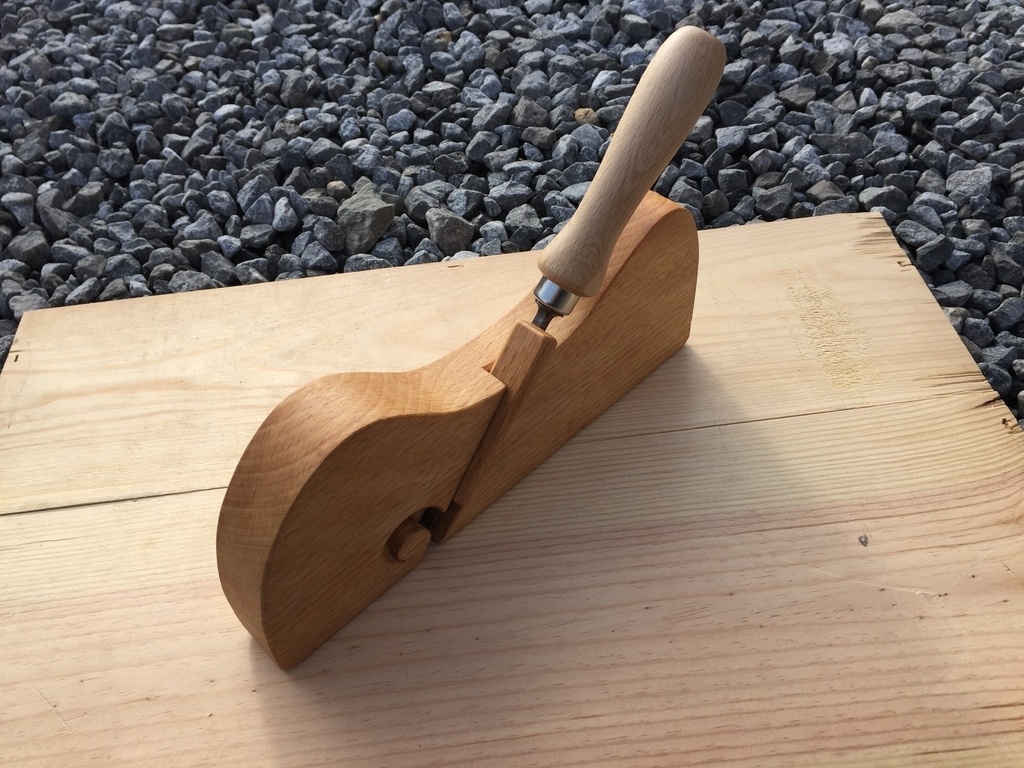

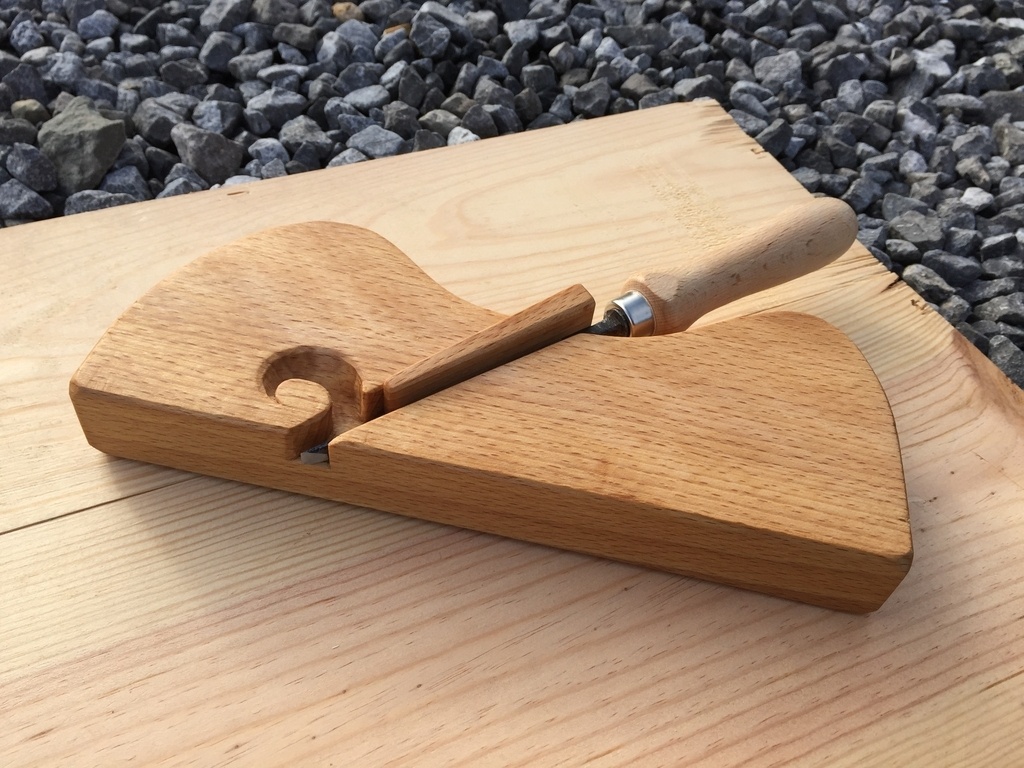

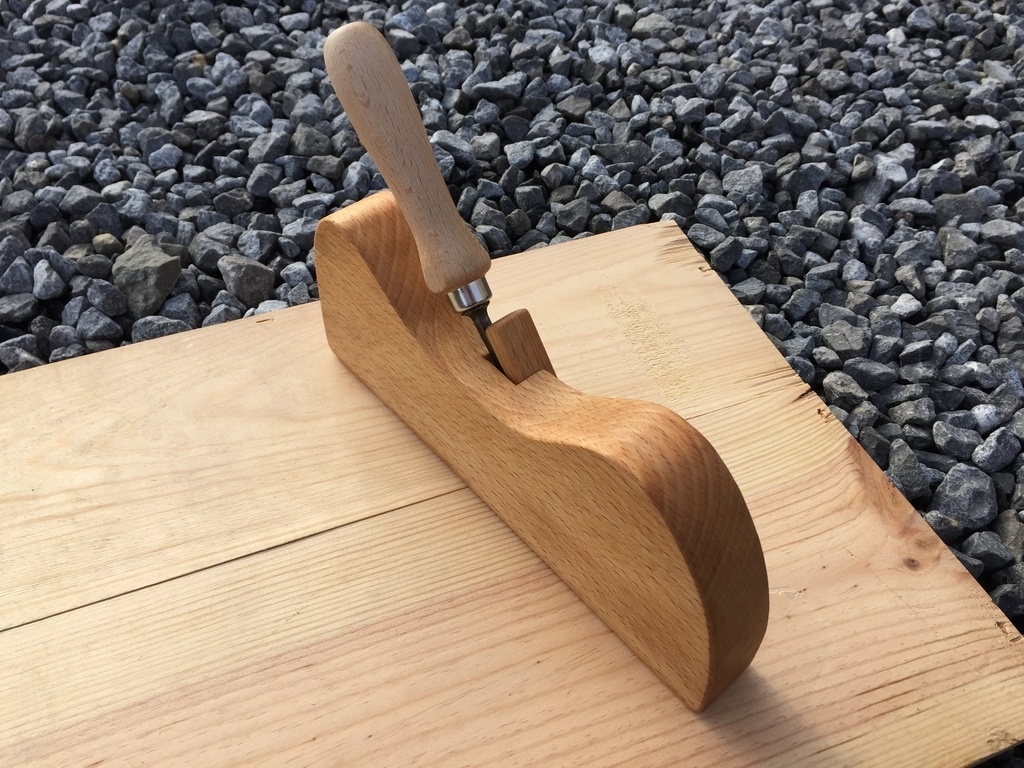

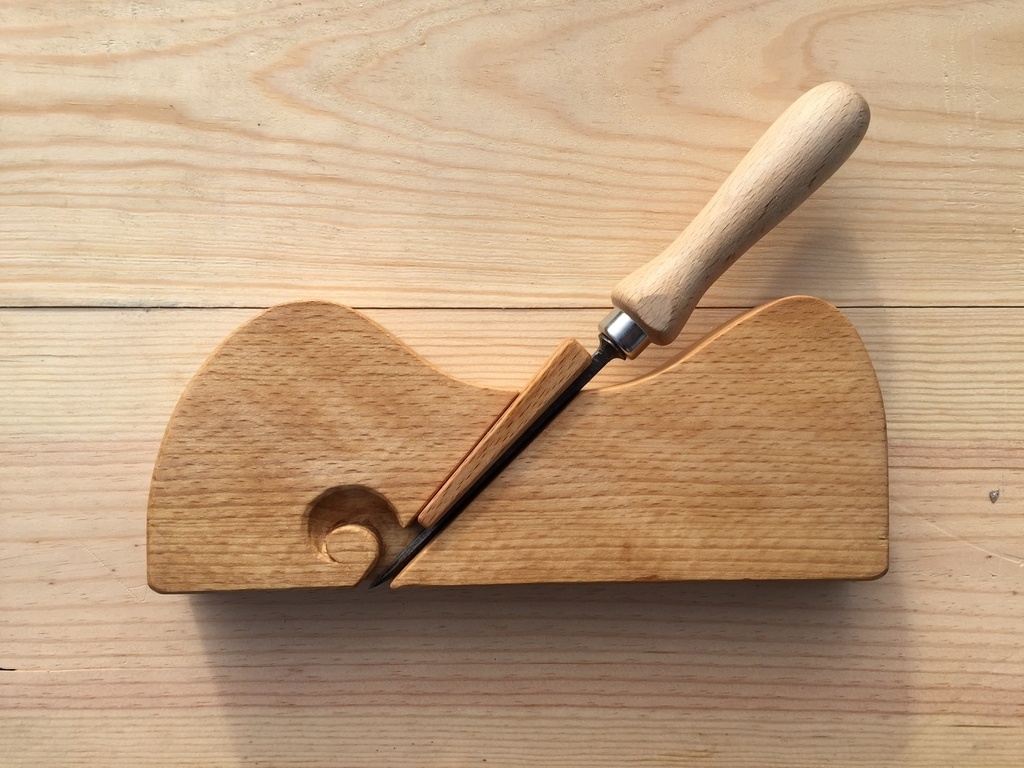

Rabot à rainurer hybride

Cette création contient 1 retour d'expérience.

Bonjour à tous,

Voici une inspiration si vous comptez vous lancer dans la fabrication d'un rabot à rainurer. Quelques petites précisions cependant:

  • la profondeur de la rainure dans laquelle se trouve le ciseau à bois est profonde ici de 1cm. Veillez cependant à avoir une planche assez épaisse car il y va de la solidité de l'outil (c'est son point faible)!
  • concernant le coin, il est préférable de le faire tout à la fin en fonction de l'angle qui vous reste vraiment. En effet vous remarquerez que les ciseaux à bois ne sont pas toujours aussi épais à la base du fer qu'à la fin.
  • faites attention quand vous dessinez la forme de l'outil car il faut que l'on puisse glisser le ciseau dedans. Je parle ici de la courbe arrière. Voyez le schéma pour mieux comprendre car je ne suis peut-être pas très clair...
  • pour le dégagement des copeaux, j'ai fait ici un peu de sculpture. Sachez toutefois qu'un simple trou de diamètre +/- 25mm peut faire l'affaire. Notez quand même qu'un trou ne dégagera pas les copeaux sur le coté avec autant de facilité.

Bon travail!

Mis à jour

1 retour d'expérience

Boisdebuis
Pas top top...

Bonjour à tous,

Après utilisation, voici mes observations:

  • la forme du coin n'est pas très pratique car on ne peut pas utiliser l'effet levier pour détacher la lame;
  • le fait qu'il faille constamment enfoncer la lame plus loin fait qu'il est très difficile de l'en enlever par la suite...(j'espère répondre ainsi aussi à la question de termite);
  • le ciseau qui faisait office de lame pliait et a risqué de se briser à plusieurs reprises. Je recommande donc l'utilisation d'une bédane;
  • comme me l'a fait remarquer dneis l'ajustement du coin pour l'évacuation des copeaux est à retravailler.

Tous ces défauts ne m'ont pas empêché de faire quelques rainures mais je suis tout de même un peut déçu...
Je pense transformer ce rabot comme dans la vidéo de Paul Sellers intitulée "How to Make a Poor Man's Rebate Plane" sur youtube.


Discussions

Boisdebuis  a publié la création "Rabot à rainurer hybride".
il y a 2 mois
Guilh63
( Modifié )

Joli bouvet! Il a de belles formes. Deux questions: (1) est-ce que tu as envisagé de faire un profil (languette) pour soutenir le ciseau? (2) pour l'évacuation du copeaux, les trous sont habituellement chanfreinés, en forme d'entonnoir. Est-ce également le cas ici? la photo est trompeuse...

Boisdebuis

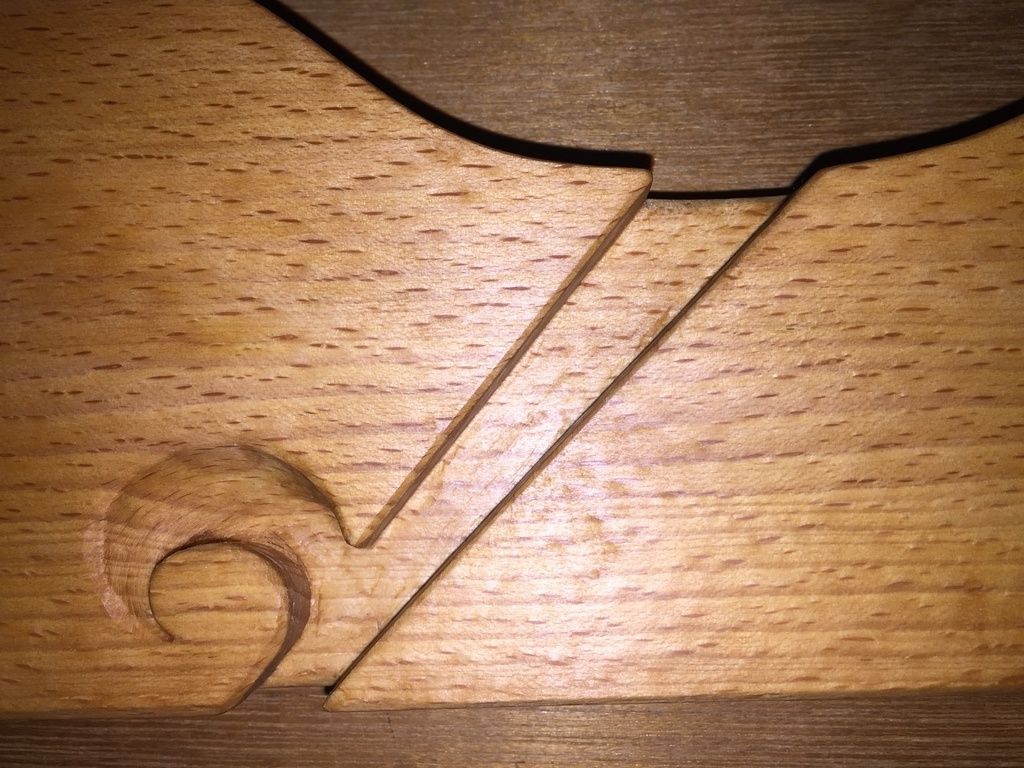

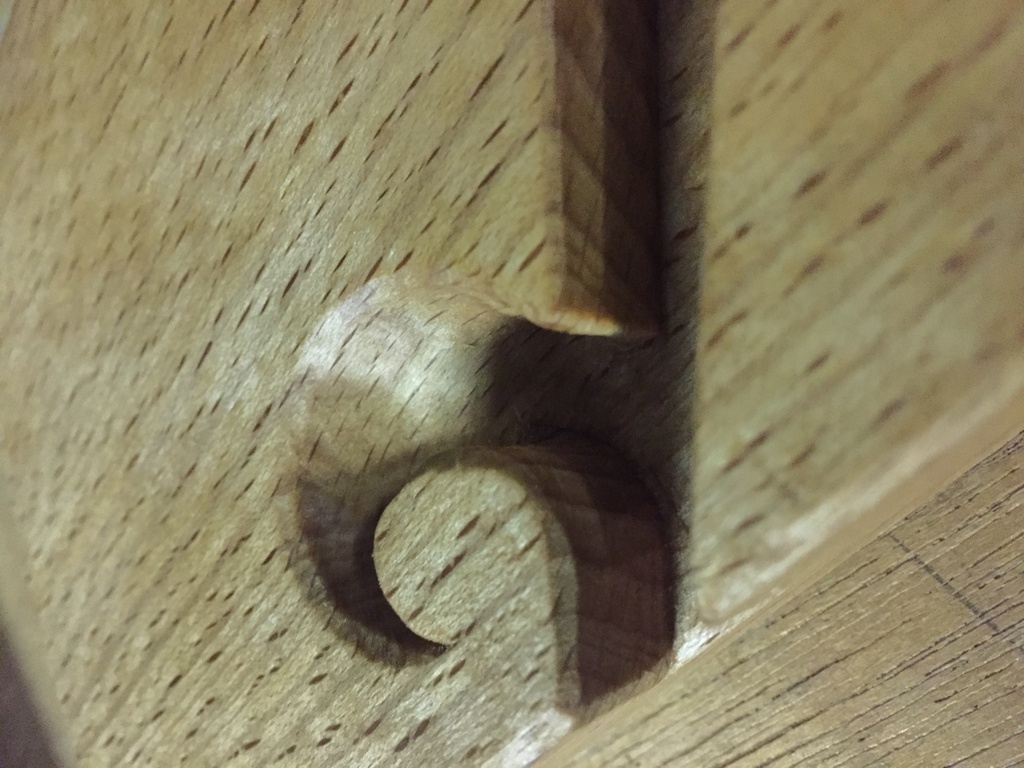

Salut Guilh68, j'ai pas trop compris ta première question, désolé... Pour la deuxième j'espère y répondre avec ces deux photos. En gros c'est une spirale qui part du niveau de la rainure et qui arrive à la surface du bois.

dneis

Bienvenu !

Il est chouette.
Je suggérerais juste deux points:

  1. soigner l'ajustement du coin avec le reste de la volute, pour éviter le coincement du copeau;
  2. coller une plaquette sur le côté du fût pour rééquilibrer les tensions dans le fût, comme cela est fait sur les bouvets et outils à moulure.

Détails ici par exemple

Et sinon, la planche 18 de l'art du menuisier de Roubo donne une forme légèrement différente du nez, permettant de caler le creux du pouce.

Ne le prends pas mal, les rabots c'est un peu ma passion 😉

dneis
( Modifié )

Mais c'est un manche de lime sur ce ciseau !

Boisdebuis

Merci pour tes conseils!

Termite

Joli...mais, comment tu fais pour faire une rainure? tu enfonces le ciseau à chaque passe??

Boisdebuis  a ajouté un retour d'expérience "Pas top top...".
il y a 1 mois
Oak

Salut.

Je crois que si ton coin était plus long tu aurais une meilleure coupe. Le dernier appui du ciseau semble trop loin.
