Serre joints dormants

par Nico38

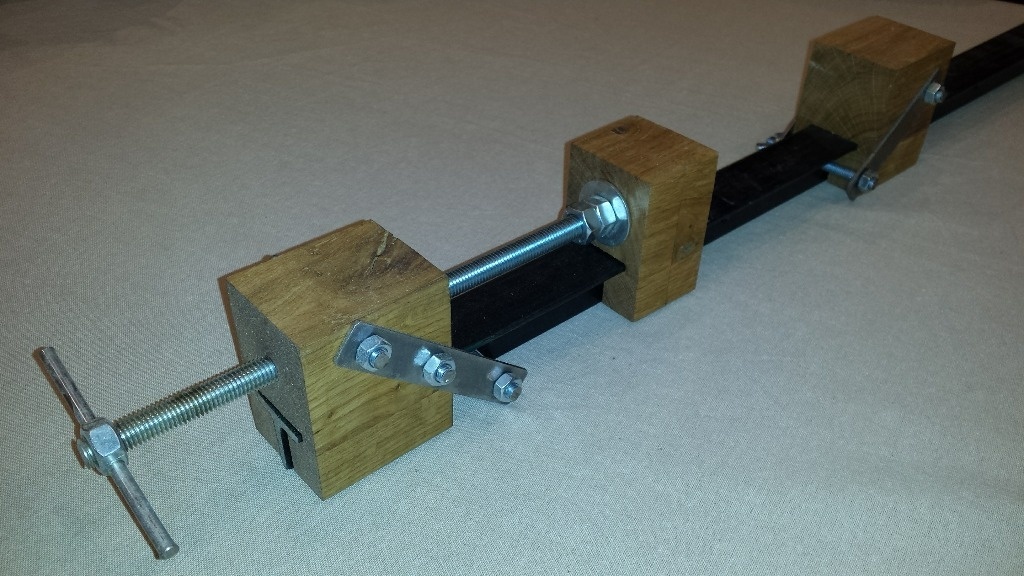

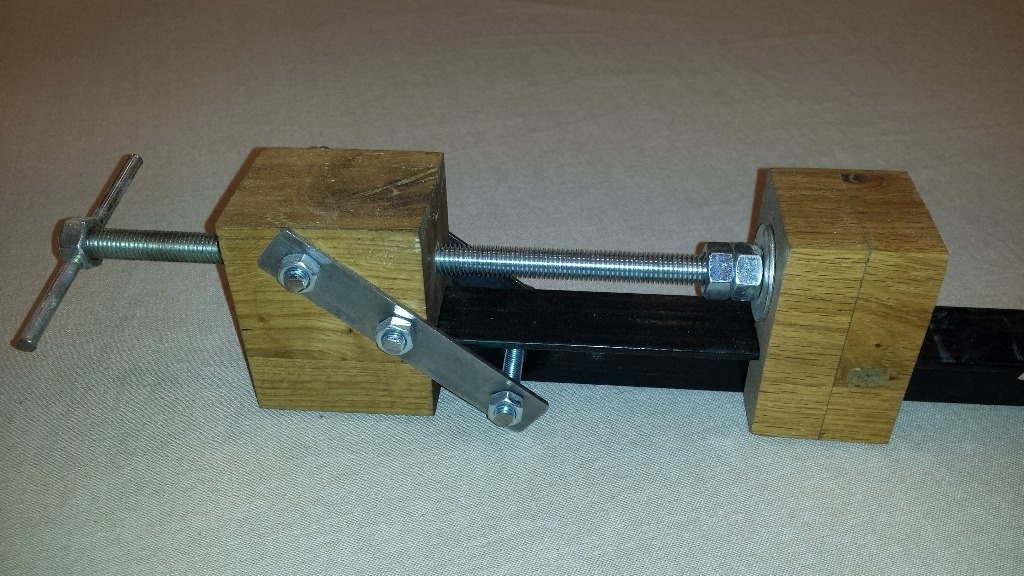

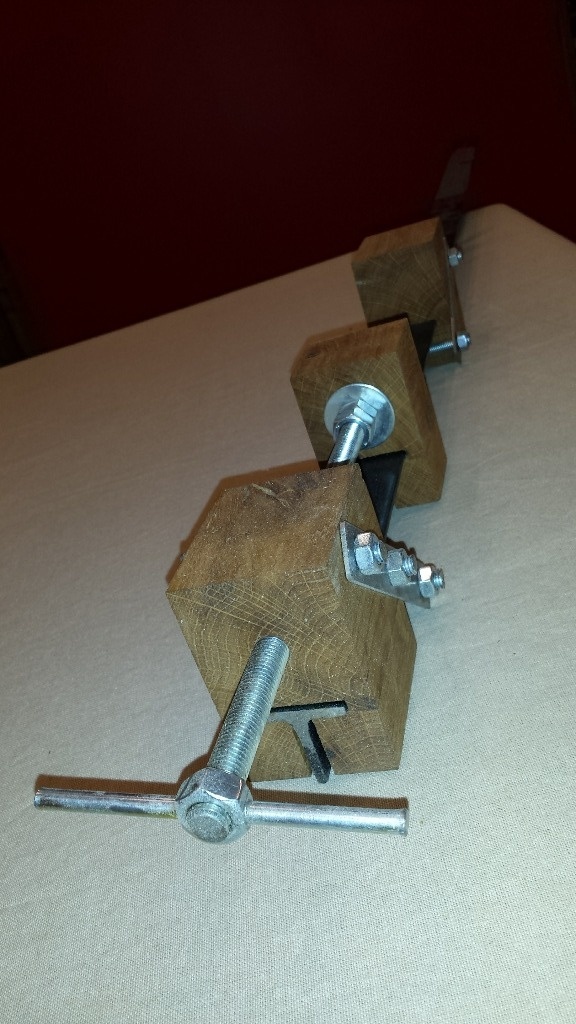

Voila une paire de dormants en 120 cm.

Quelques chutes de chêne, une tige filetée de 12 et ses ecrous, une longueur de fer plat et de la visserie en 8.

La coulisse est un piquet de grillage en T.

Mis à jour

Contenus associés

On en parle ici

Nico38 a publié la création "Serre joints dormants".il y a 1 an
pierrotonthemoon


Questions
Comment as tu réalisé les défoncés en té dans le chêne. Et niveau force de serrage ça donne quoi?
Mais ça a l'air pas mal pratique cette affaire

Nico38

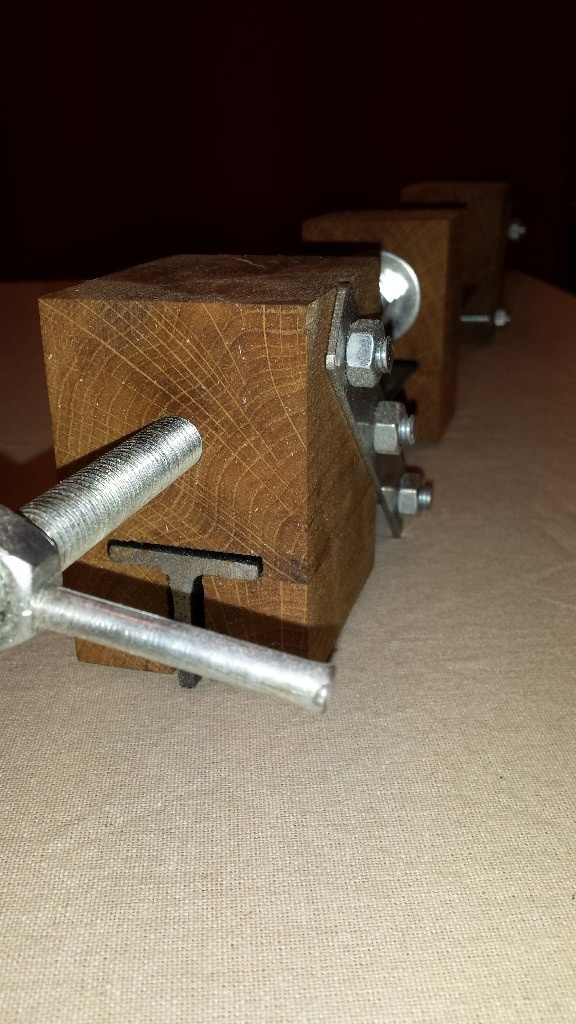

Voila les étapes de réalisation du T :

  • corroyage d'une longueur de chêne aux dimensions finales désirées

  • refente dans l'épaisseur, équivalente à la hauteur du T métallique

  • decoupe d'une gorge plate sur la moitie la plus epaisse. Largeur = celle du profilé, profondeur = l'épaisseur du metal, + 2mm pour la souplesse. Passes successives a la scie sur table.

  • recollage des deux moitiés, sechage

  • decoupe verticale sur la longueur, en plein centre, le bout de la lame venant mourir dans la cavité précédemment formée. L'épaisseur de coupe est tjs celle du metal du T, +2mm pour la souplesse. Passes successives a la scie sur table.

  • débit des blocs : parties fixe et mobile du serrage, butée

Nico38


Pour la force de serrage, je suis assez content. Les blocs bougent a peine, selon la tolérance laissée dans le defoncage du T.

Le metal ne bouge pas d'un poil.

Côté filetage ca encaisse bien. J'avais peur que le filetage du bois ne tienne pas la route, meme sur du chene. C'est pour ca que j'ai fileté aussi long que possible ~7cm.

Je n'ai pas fait de test "destructif". J'arrete de serrer qd ca me convient ou des que je sens que je vais marquer ma piece.

ecto1


bravo, c'est impressionant !

Nico38


Merci, c'est gentil. Mais apres la quantité de projets de gde qualité croisés sur ce site, je resterais modeste qd même. Souhaitons en revanche que ces 2 dormants me donnent l'occasion de préparer de beaux panneaux :)
