sebgetdown

Enceinte bluetooth pour ma fille


bjr

je commence tout juste à mélanger l'électronique où je suis totalement novice et le bois ou je progresse de plus en plus.

JE me suis donc lancé dans la conception d'une enceinte bluetooth qui finalement n'est pas compliquée dans la fabrication bois en elle même.

Différentes étapes se succèdent donc ....

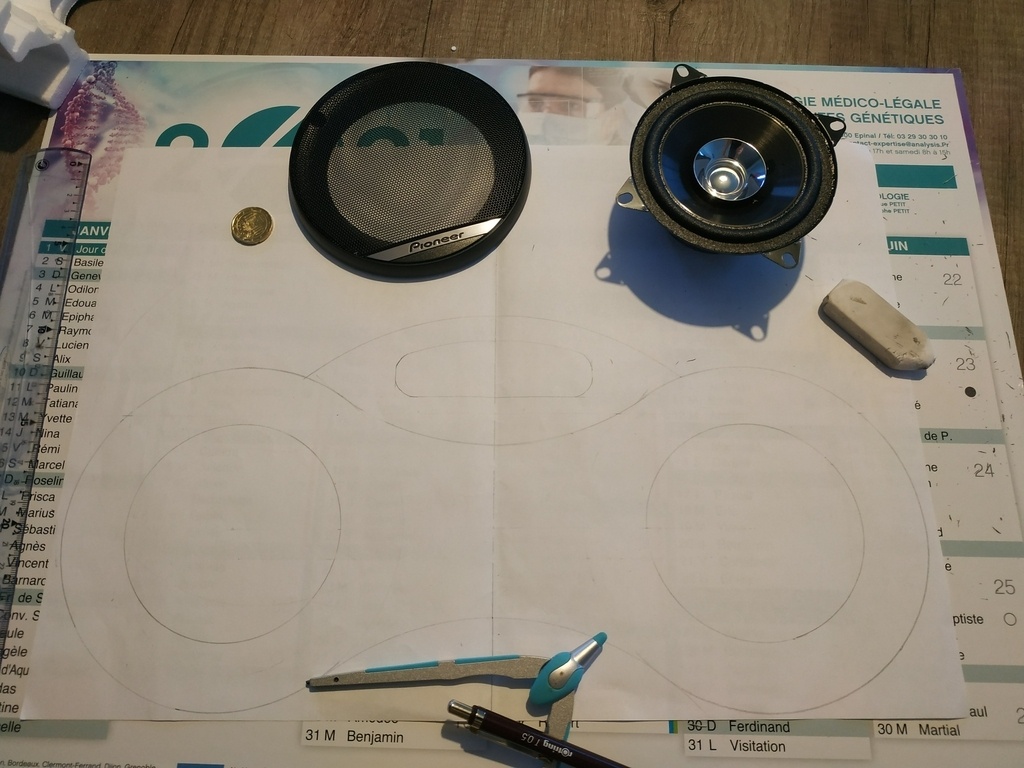

  • choix du design : comme d'habitude j'ai trouvé mon idée sur pinterest après une centaine de clics et de rebonds d'image sur image ;-)

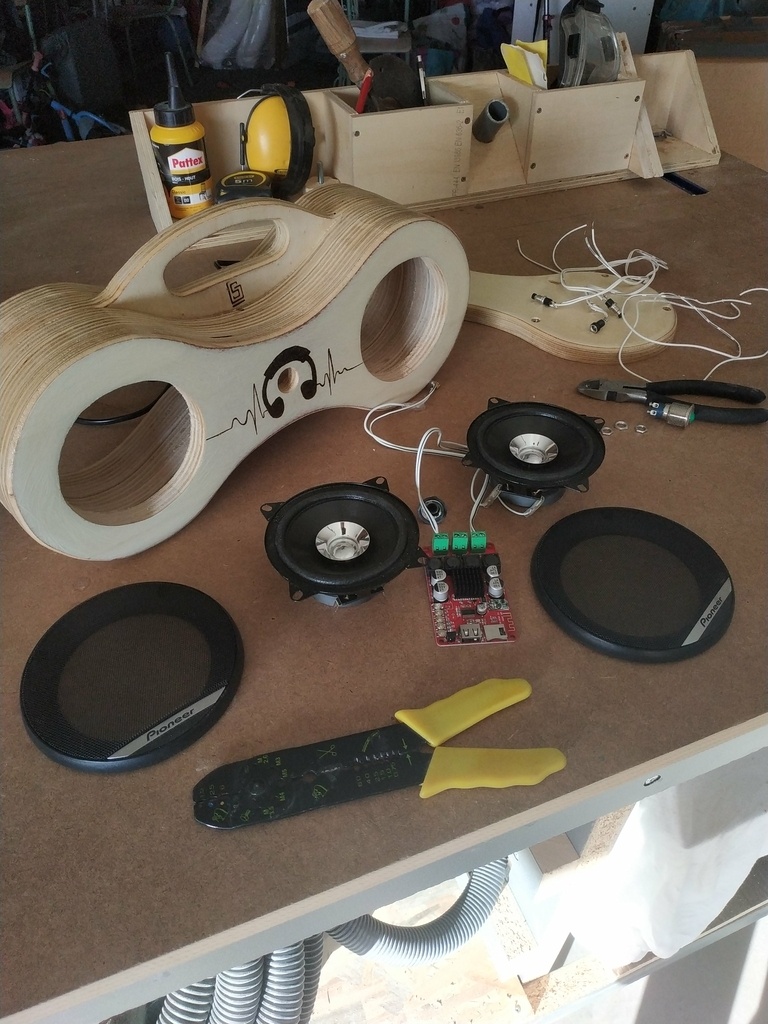

  • choix du matériel : là j'ai trouvé plusieurs site mais le principal est celui ci . En déplaise à certains j'ai quasiment tout acheté sur amazon :

    • une paire d'hauts parleurs de voiture sur amazon
    • une carte ampli bluetooth avec télécommande (qui finalement ne fonctionnera que très peu à travers l'épaisseur du bois) sur amazon
    • quelques boutons accessoires pour le contrôle du volume et des chansons (amazon)
    • un connecteur jack pour l'alimentation (ebay)
    • une alimentation 12v choisi sur amazon sur conseil des acquéreurs de la même carte amplificateur (amazon)
    • un voyant pour savoir si l'enceinte est allumée ou pas (ebay)

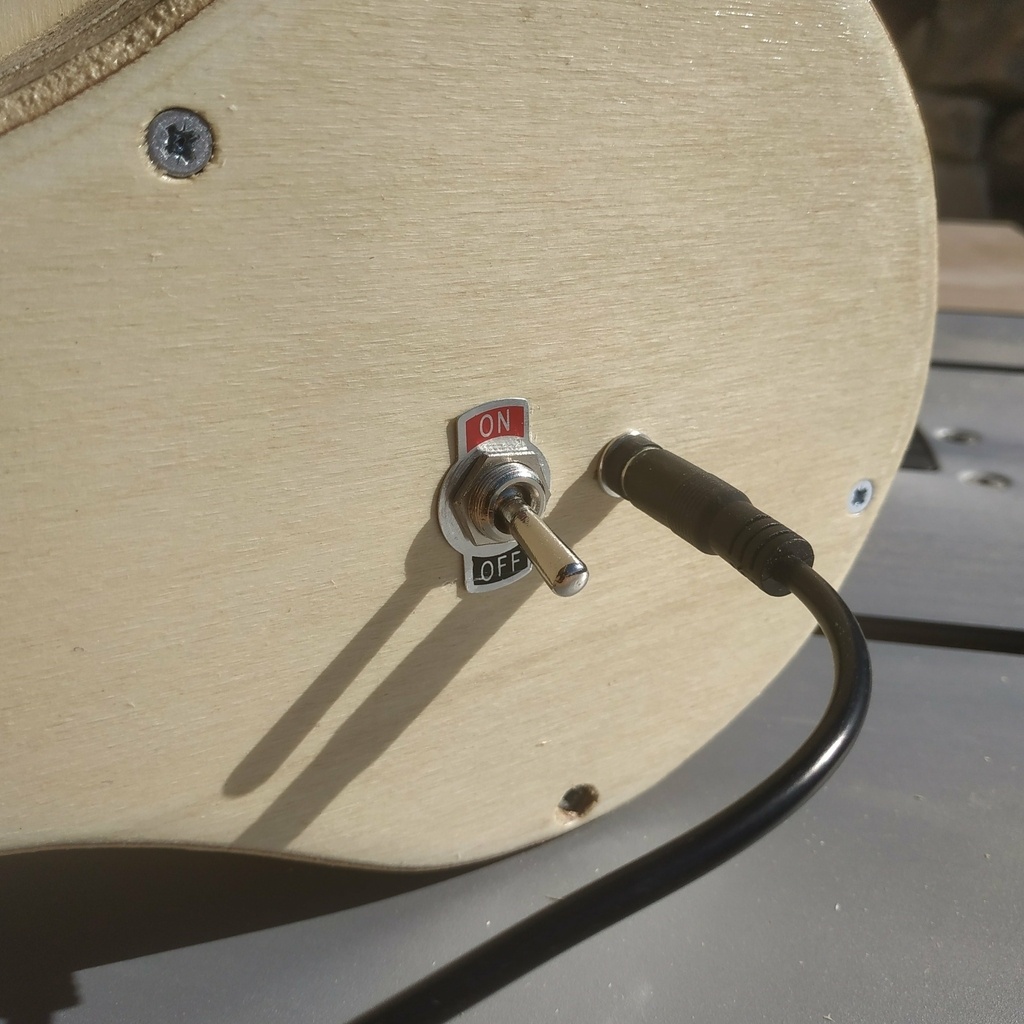

    • interrupteur à levier à côté de la prise jack ( ebay)

IL faut trouver un vieux cable de chargement de téléphone et c'est suffisant pour les différents raccords.

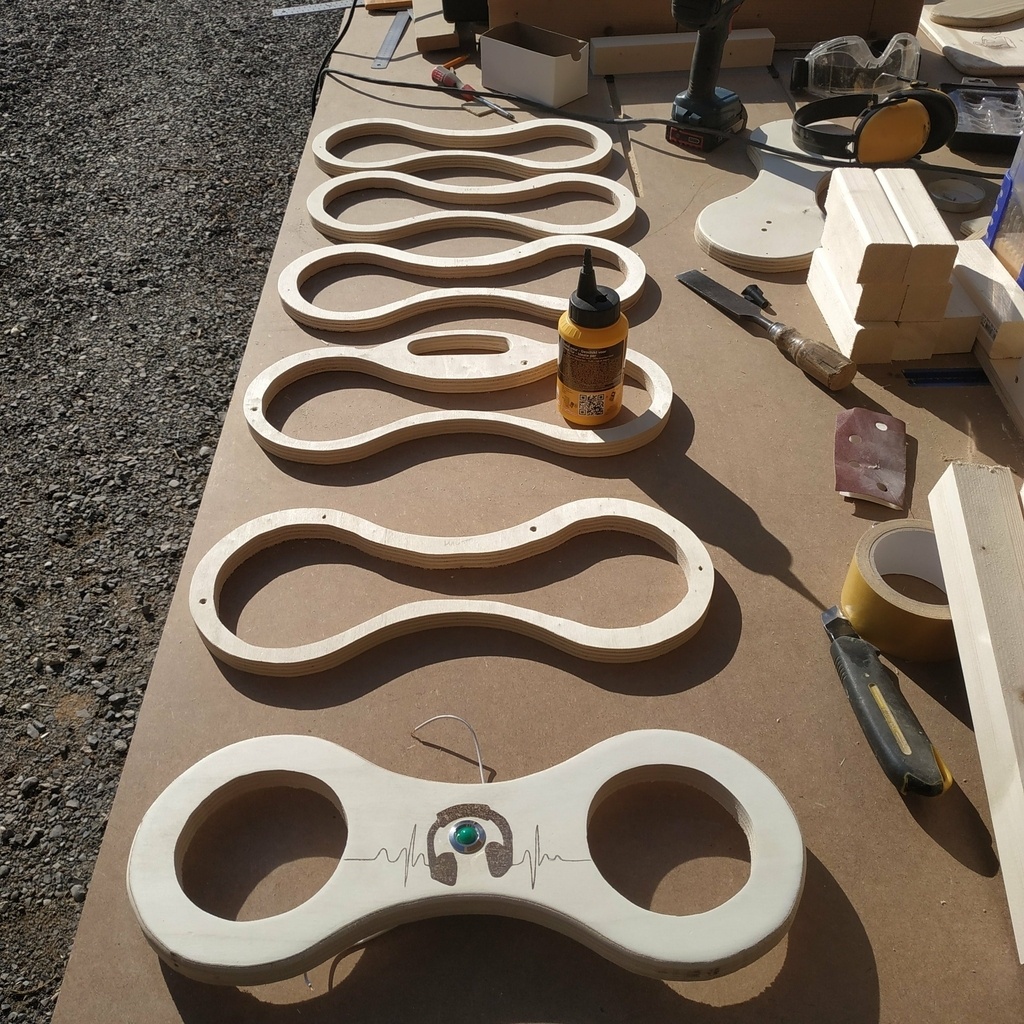

  • découpe du projet dans du contreplaqué. Au total il me faut 7 épaisseurs dont 6 similaires. La 7eme sera avec la poignée donc au centre.

  • pour la première fois je me sers d'une fraise à copier sur ma défonceuse installée sous table.... je comprends ne pas l'avoir fait avant.

  • collage de l'ensemble après avoir effectué les trous pour les hauts parleurs

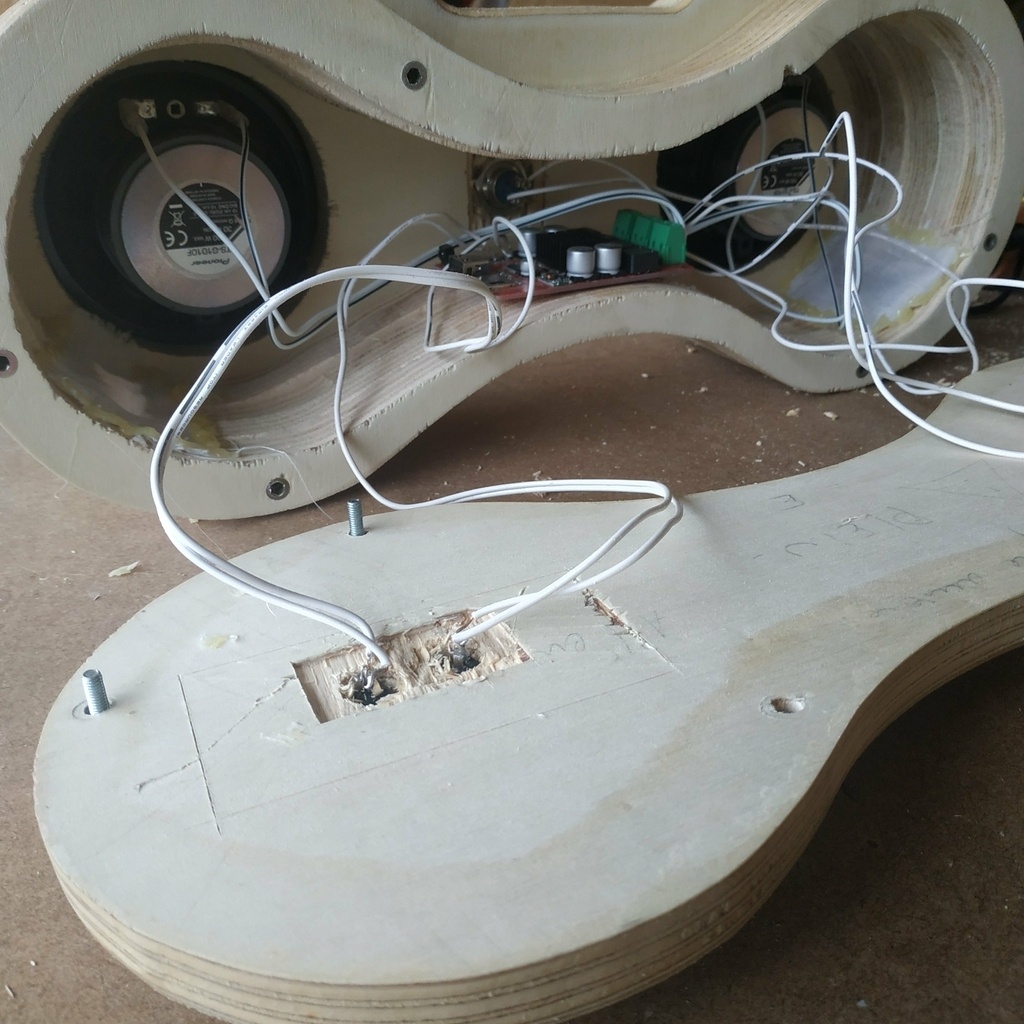

  • l'arrière est fixée avec des boulons à têtes fraisées avec incrustation d'insert pour permettre un vissage/dévissage quasi illimité sans âbimer le bois.

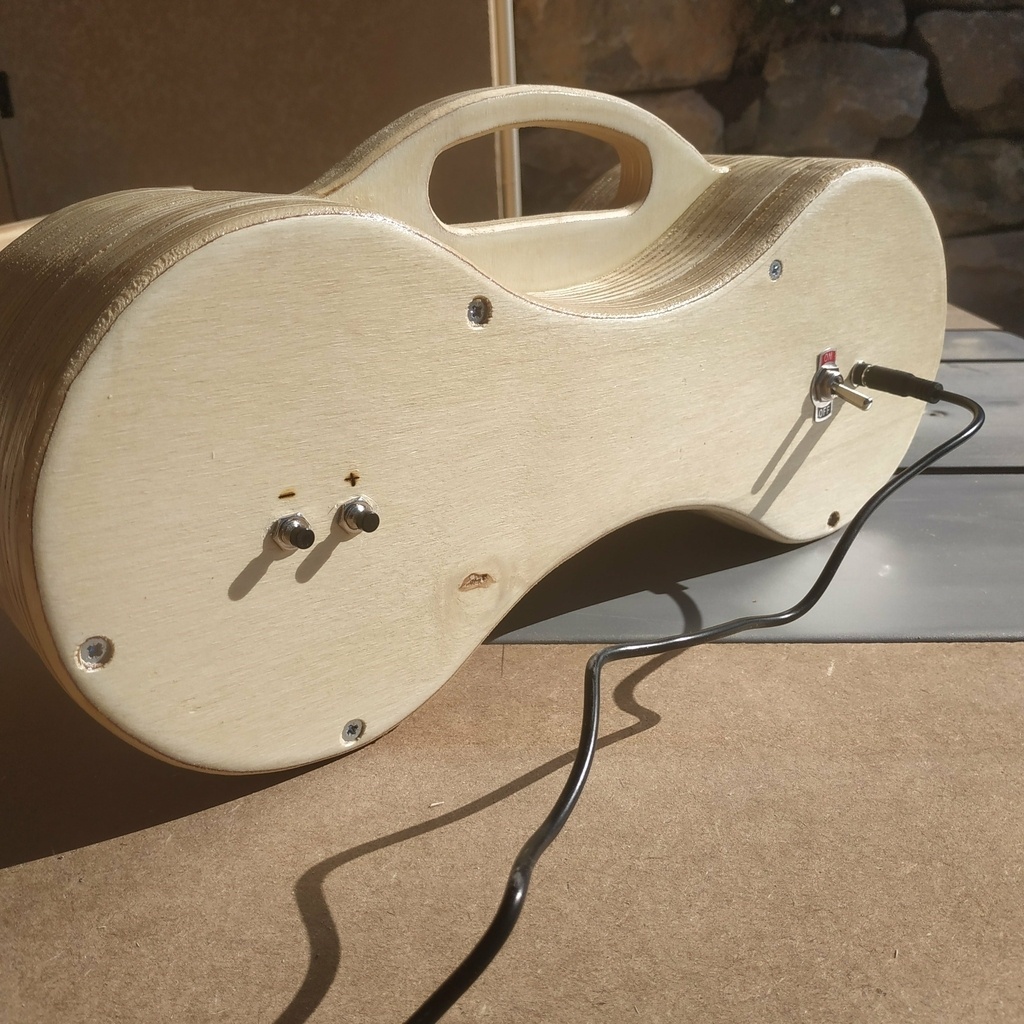

  • quelques découpes au ciseau à bois à l'arrache ... ;-) .... pour incruster les boutons.

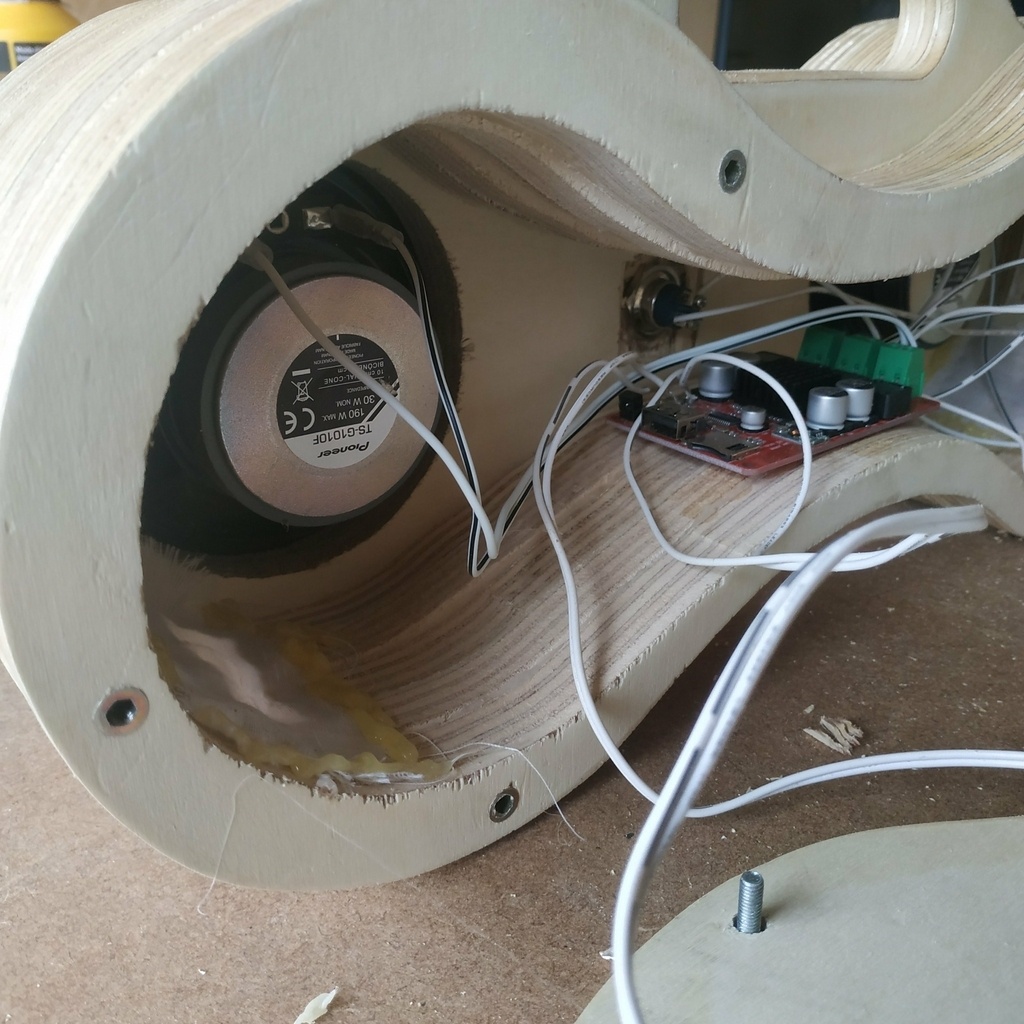

  • collage au pistolet à colle de la carte .

  • au dernier moment sur conseil d'un ami ayant des connaissances en enceinte, j'ai effectué 2 trous en dessous sur les côtés en forme de rectangle d'environ 13mm sur 40mm pour libérer le son et ne pas le laisser emprisonné. J'avoue que la différence a été flagrante.

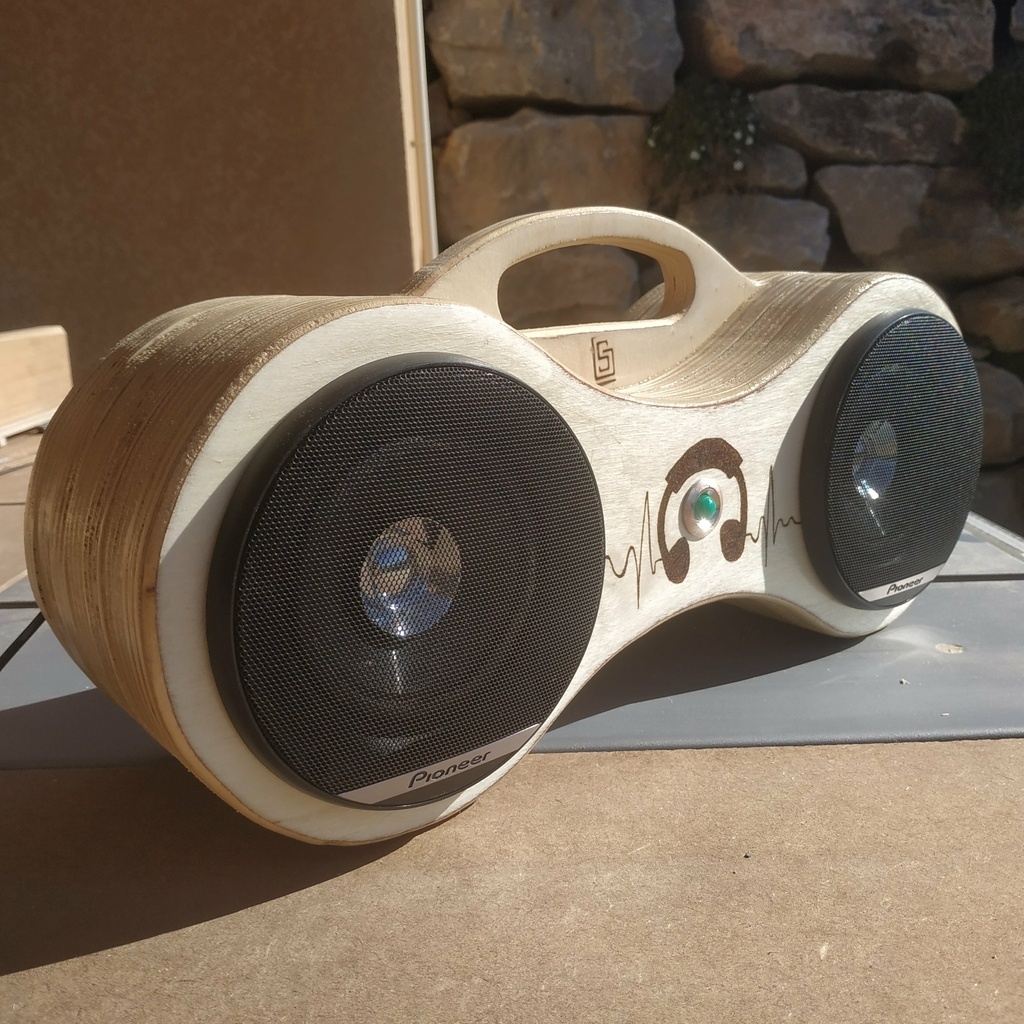

  • et biensûr une déco personnalisée au pyrograveur RS200 après avoir fait un mix de ce que j'ai trouvé sur le net.

LE son est parfait pour un novice comme moi et j'entends d'ici la musique au bord de la piscine cet été .

en espérant vous avoir donné envie d'en réaliser une .
