Simon Ménard

Boite secrète 2 mouvements


Hello 😊

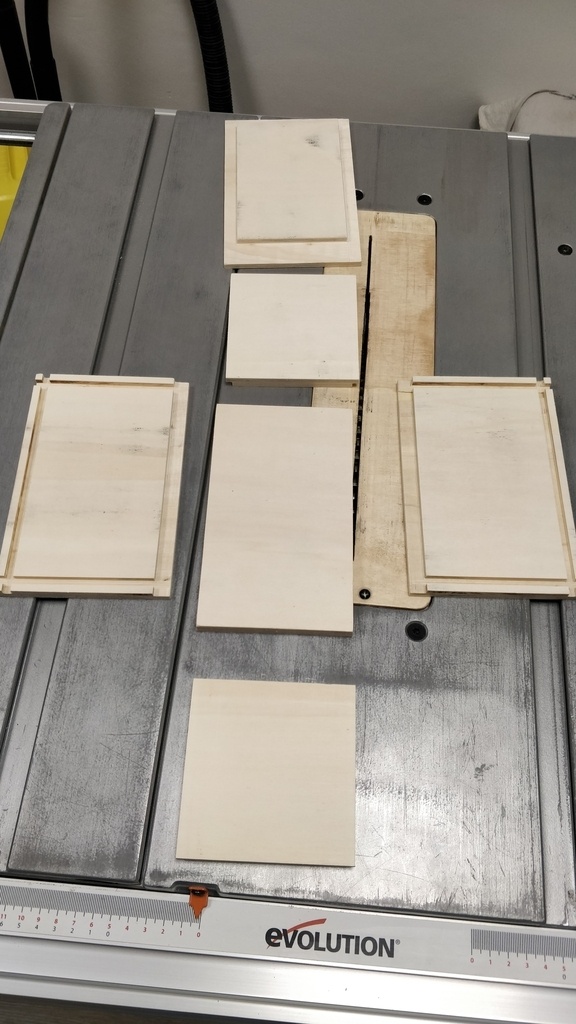

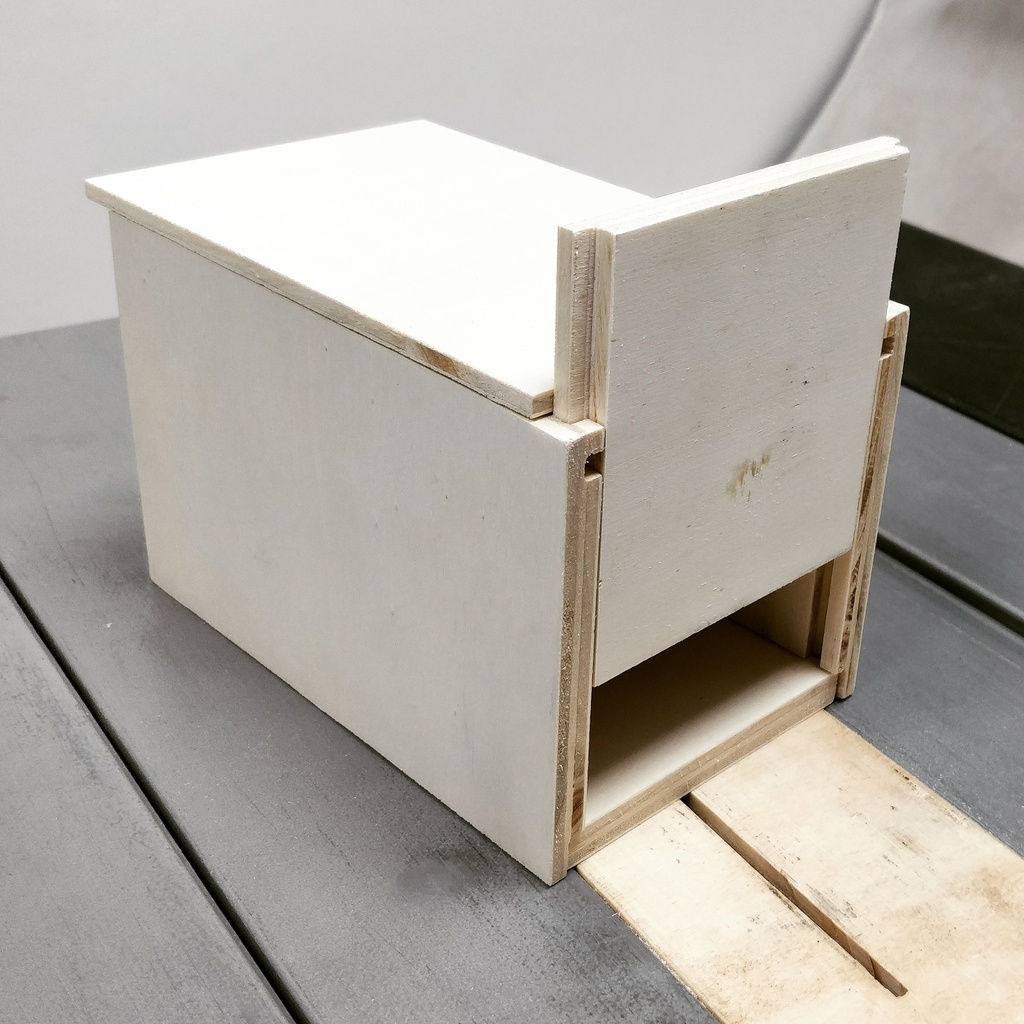

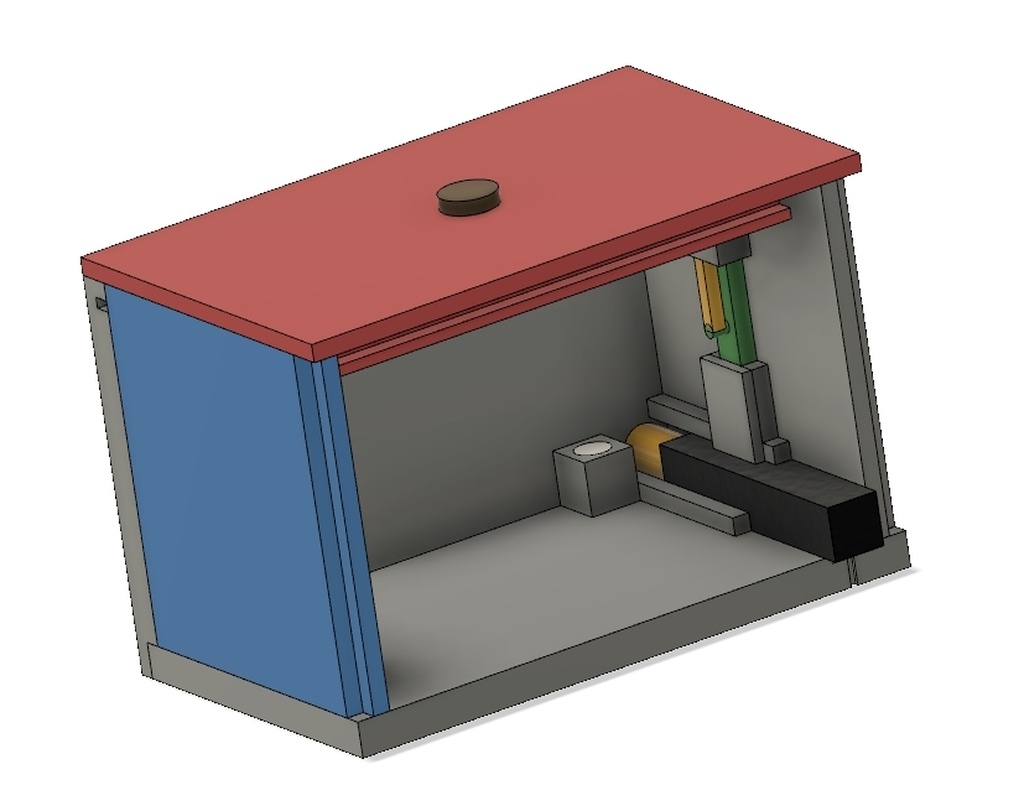

Voici la première partie de ma boite casse tête. Je vous montre comment je passe de l'imagination à la création. Nous sommes à 2 degrés de difficulté pour le moment.


Discussions

Simon Ménard  a publié la création "Boite secrète 2 mouvements".
il y a 1 mois
hugues
( Modifié )

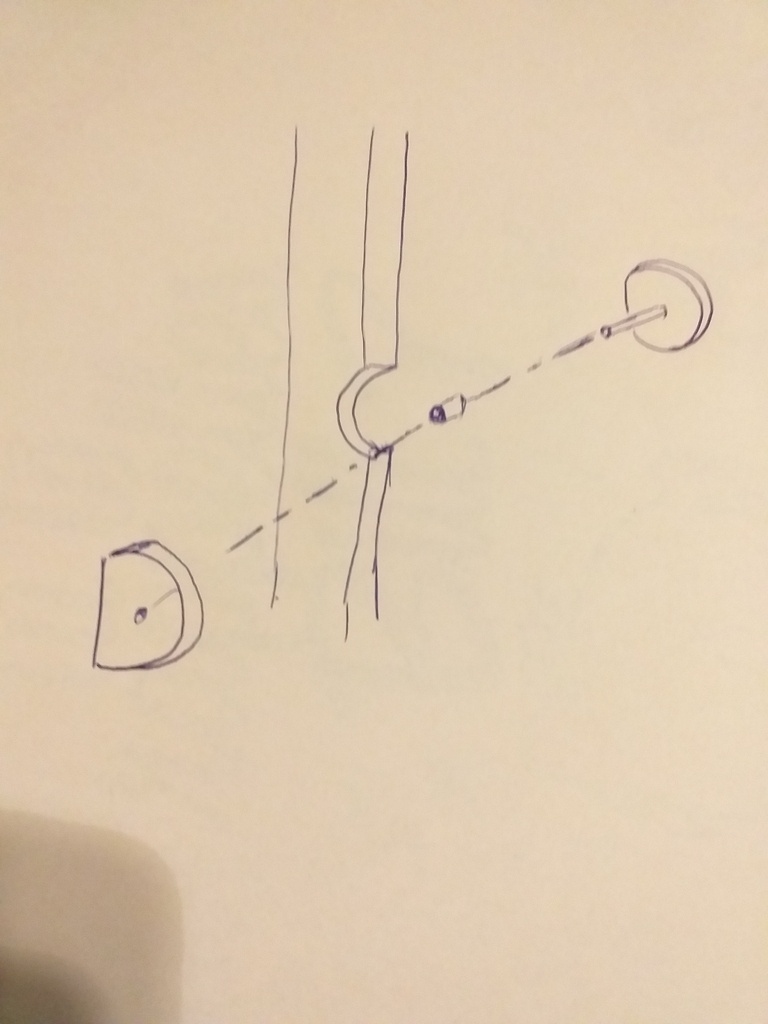

Tu pourrai insérer un truc comme ça sur la tablette au fond

Simon Ménard

Hooo génial, avec un dessin et tout ! Je ne suis pas sûr de comprendre par contre, peux tu m'expliquer plus en détail ça m'intéresse !
Un petit cercle de bois qui quand on le tourne on peut le faire sortir ?

hugues

Un disque avec un plat d'un côté avec un axé qui traverse l'arrière de la boîte avec un bouton rond à l'extérieur tu fait une marque dessus. Si par exemple la marque est en haut le plat à l'intérieur permet à la targette de remonter. Je sais pas si c'est plus claire.

Simon Ménard

hugues haaaaaa ! Je vois !!! Le côté plat permet de libérer le couvercle, j'ai tout compris je pense. C'est une super idée 🤩
Je garde de côté ton idée, ça aurait été bien plus facile à mettre en place que mon plan sur la lune 😂
Hooo sinon j'ai une idée, je pourrais mettre ça en dessous de la boîte pour bloquer la dernière porte ! Super, je pense faire ça, merci t'es un génie !

Santé !

Moi, j'ai rien compris 😣😁

Simon Ménard

Hahaha. Je te montrerai ça peut être dans la prochaine vidéo si j'arrive à le faire !

hugues

Désolé titimaster a priori Simon a compris donc si il arrive à le faire ça sera plus explicite.

Santé !
( Modifié )

Ça a l'air sympa tout ça !
Ton 'doigt', tu prévois de le faire sortir complètement ou de faire une encoche dedans pour permettre à la glissière de passer ?
Si tu le fais sortir, ça serait sympa de s'en servir de clé pour débloquer un truc comme pour le clou 😊

Simon Ménard

Waaaaa ! Vous avez de bonnes idées. Franchement, je pensais faire sortir et je comptais sur vous justement pour trouver une idée de ce que je pourrais en faire, mais ta petite idée d'encoche est vraiment pas bête ! 😯
Je retiens ta proposition si j'ai pas d'idée 👌
D'ailleurs si t'as une idée de ce que je peux en faire, je pourrais peut être le faire si c'est pas trop difficile 😆

Santé !

J'ai une idée, mais elle est peut-être un peu compliquée.
J'essaie de faire un dessin

Santé !
( Modifié )

bon ... du coup, je suis parti dans un trip ... franchement, c'est trop drôle à concevoir ce genre de chose.

Voici ce que j'ai pensé :

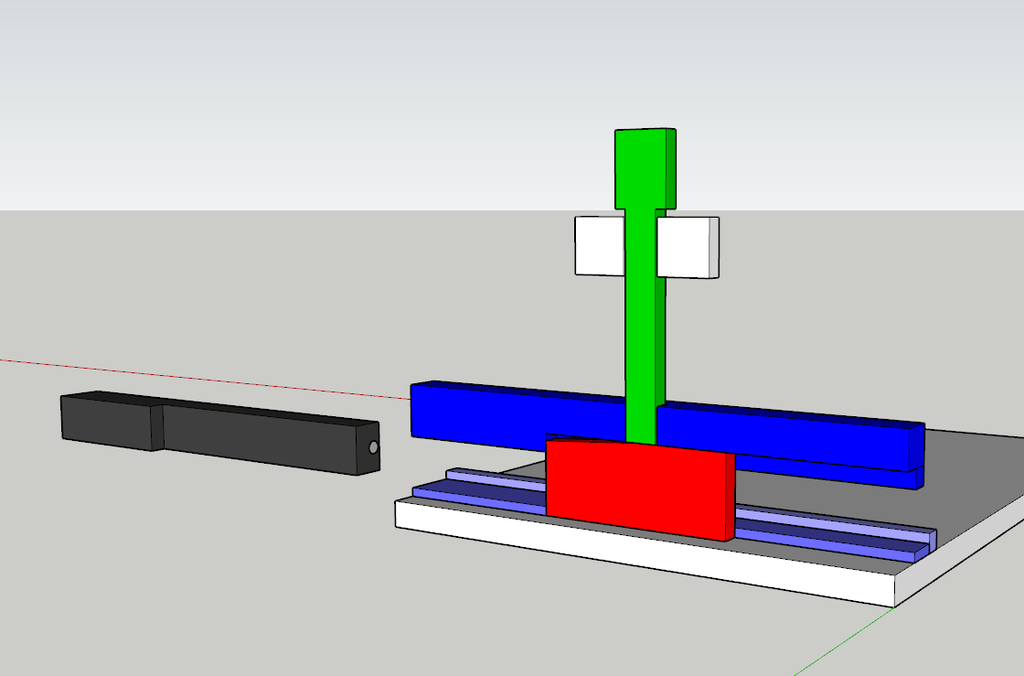

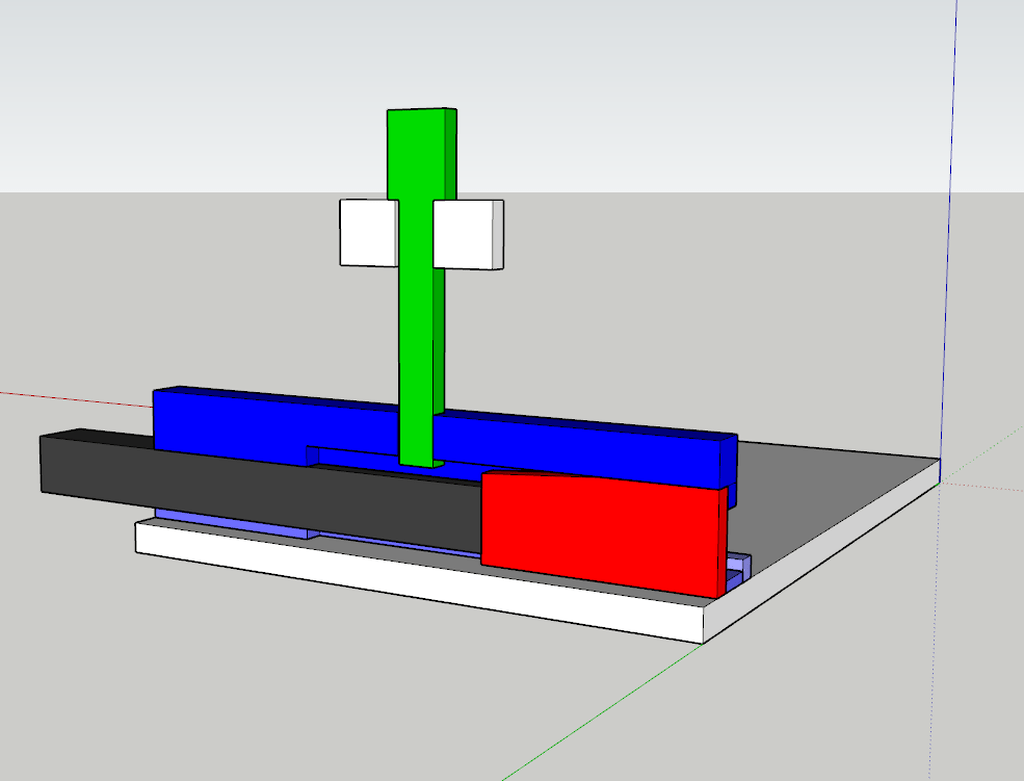

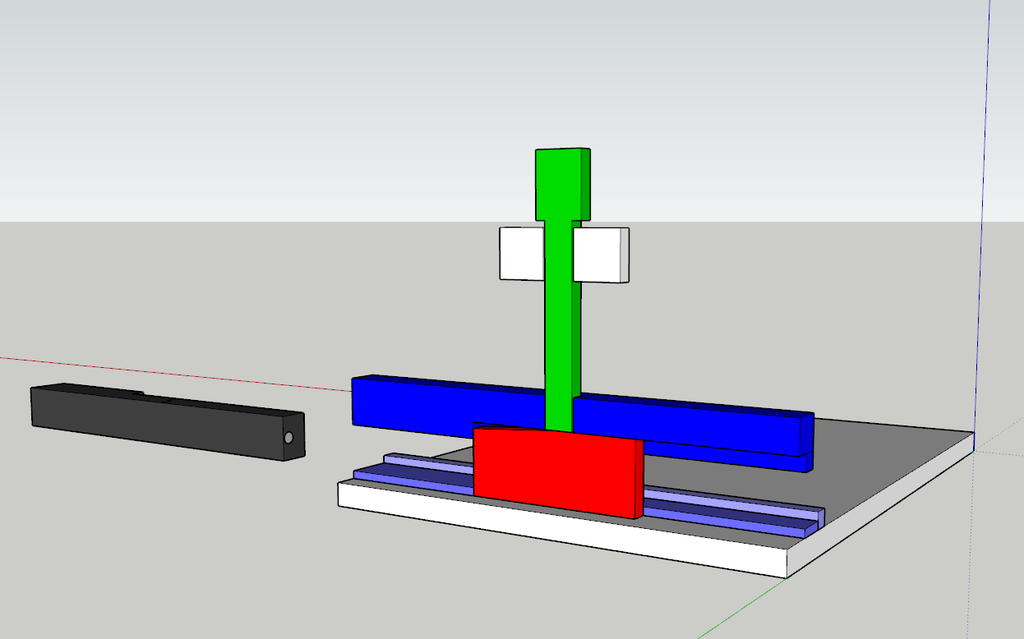

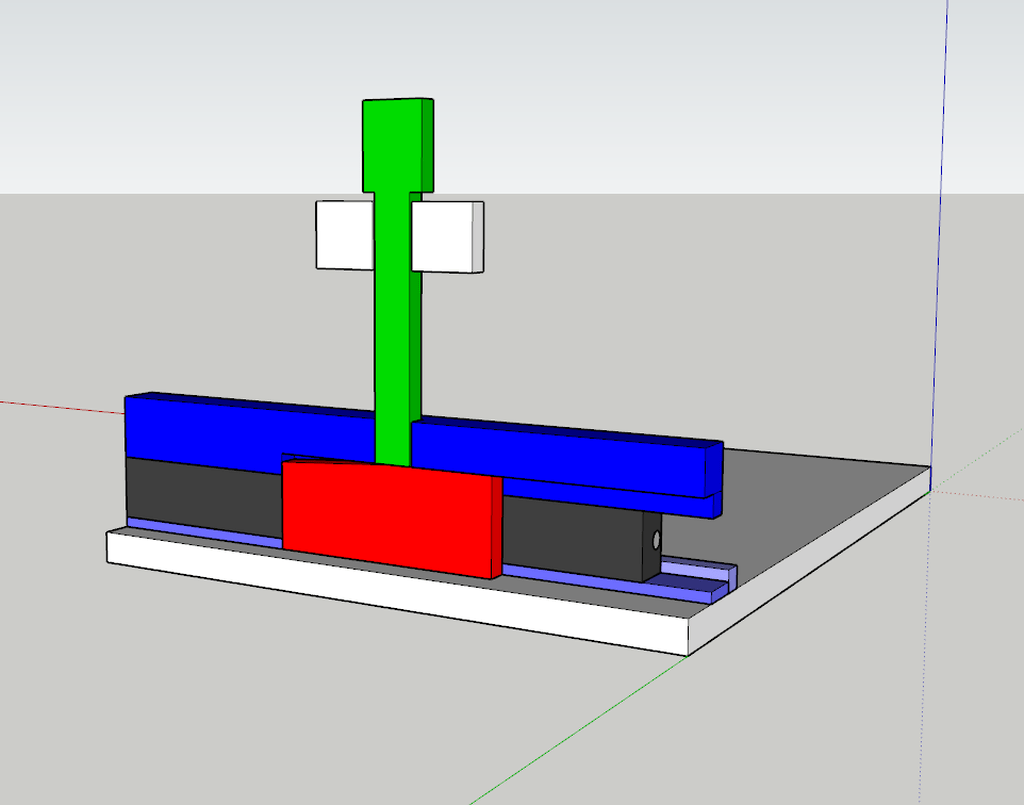

En fait, il n'y a pas d'action à faire à l'arrière de la boite pour descendre le loquet : il faut tourner la pièce noir pour pousser la rouge vers le fond et faire descendre la verte.

Un aimant sur la pièce noire et la rouge en vis à vis fait que si on retire la pièce noire, la rouge revient en place et referme le loquet.
L'avantage, c'est qu'on débloque le haut sans vraiment s'en rendre compte :)

Plus la pente de la pièce rouge sera douce, plus ce sera facile à mettre en œuvre.

Simon Ménard
( Modifié )

OMG OMG OMG !!! 😱 😱 😱 😱 😱
Je vois que tu t'es donné, c'est juste du génie ! C'est vrai que c'est peut être un peu compliqué à mettre en place mais, juste avec les images, j'ai tout compris, très beau travail 🤩
Idéalement, si j'y arrive et que j'ai le temps, je vais essayer de réaliser ce que tu me proposes 😁
Merci en tout cas pour ton implication, c'est exactement ce que j'attendais de mes vidéos, un échange avec une communauté passionnée par le bois 😍

Santé !

J'ai essayé de prendre en compte le fait que tu travailles à la scie sous table.

Donc, en assemblant des épaisseurs de CP et avec une scie sous table, je pense que c'est jouable.

J'ai apporté une amélioration au système pour guider la pièce noir et empêcher de pousser la rouge sans mettre la pièce noire comme il faut. ça complexifie encore :D:D

Si tu m'envoie ton adresse mail par MP, je peux t'envoyer le plan (je ne pense pas qu'il soit utile de le publier sur ce site).

Simon Ménard

Vas-y, je suis chaud !
