Herrisson à bascule

par nano049

Bonjour à tous, voilà ma dernière œuvre pour le noël du fils d'un collègue

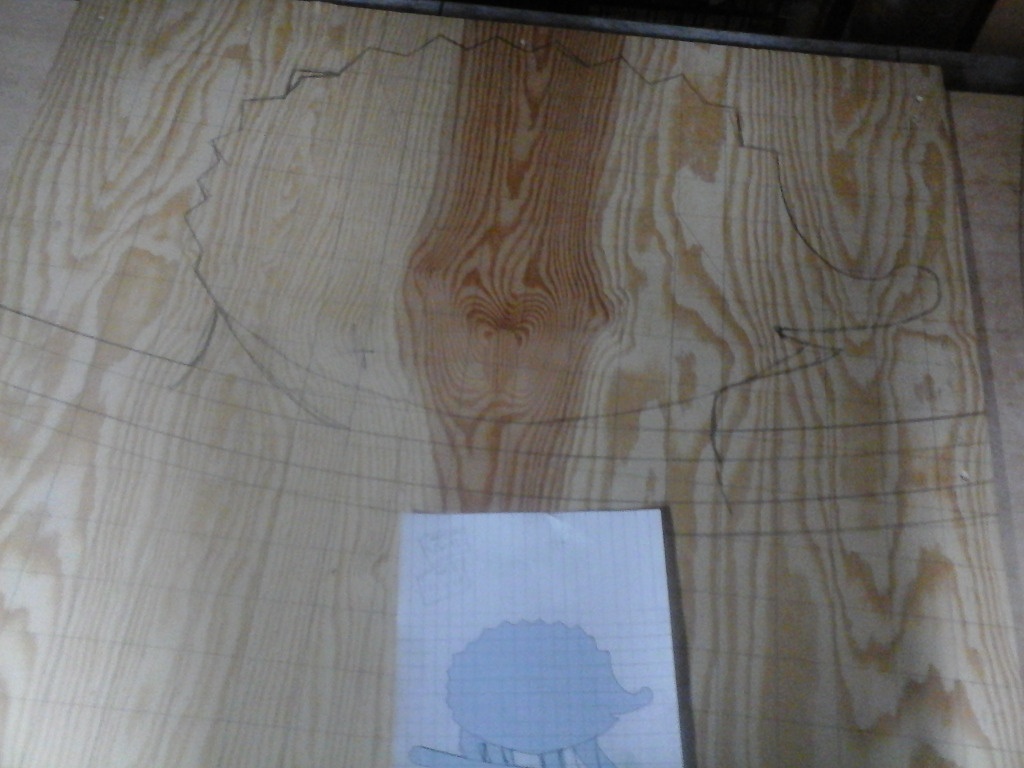

Recherche d'un dessin sur le net et dessin à l’échelle

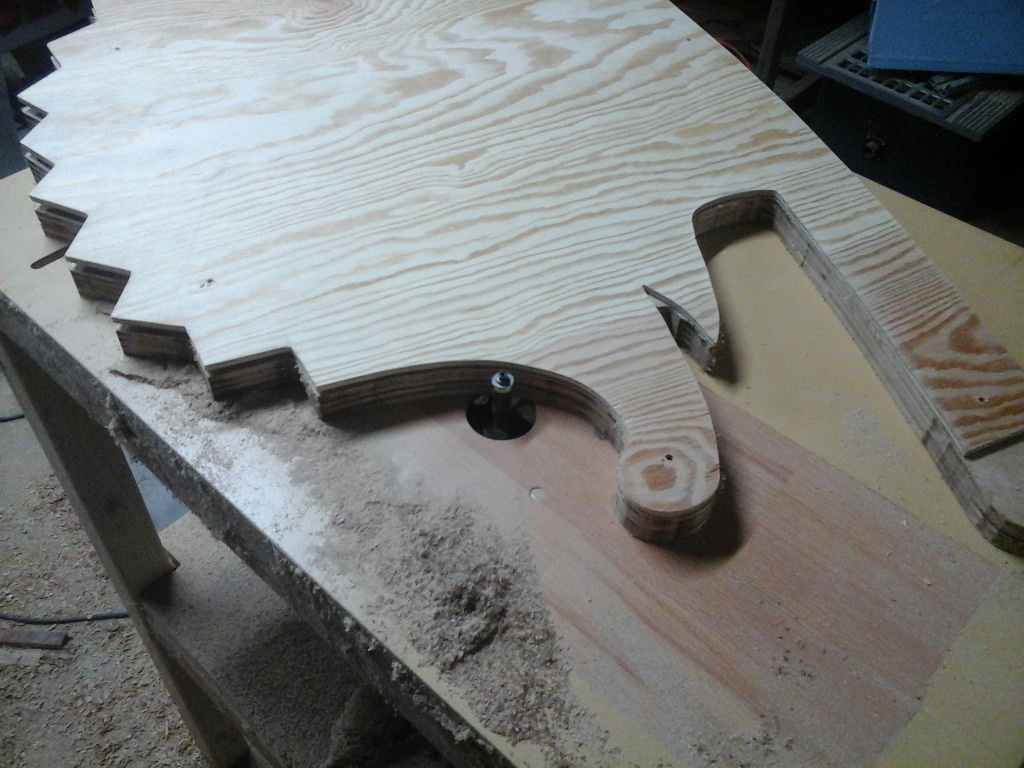

decoupage du gabarit et des deux cotés du hérisson puis passage à la défonceuse sous table avec fraise à roulement.

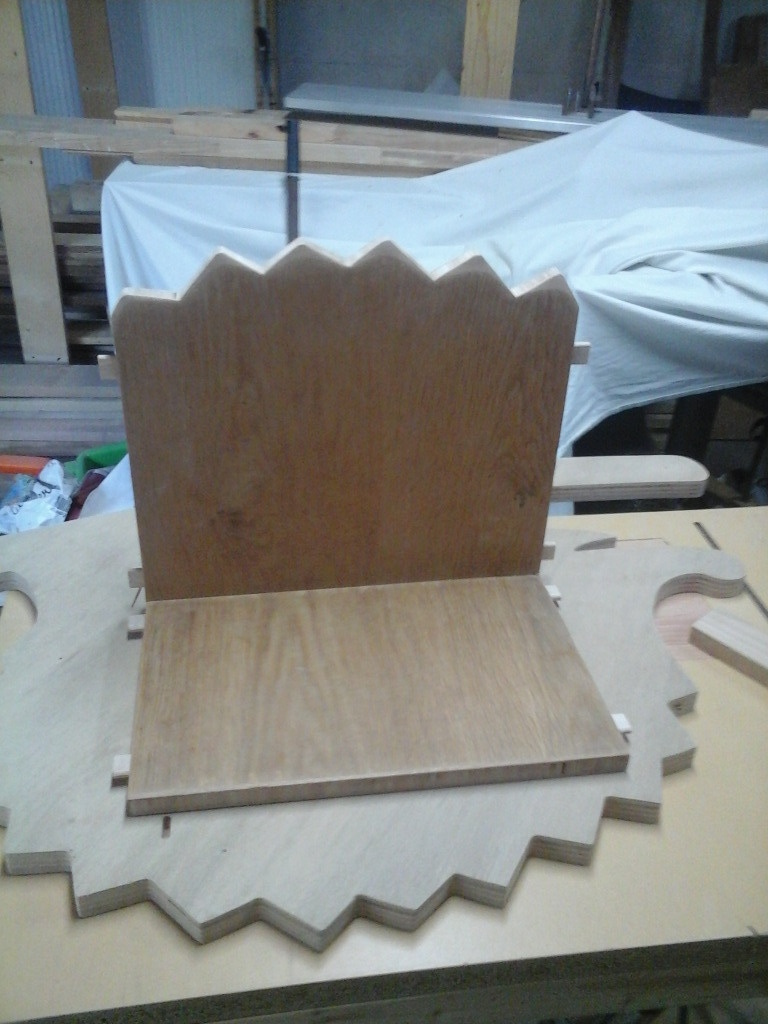

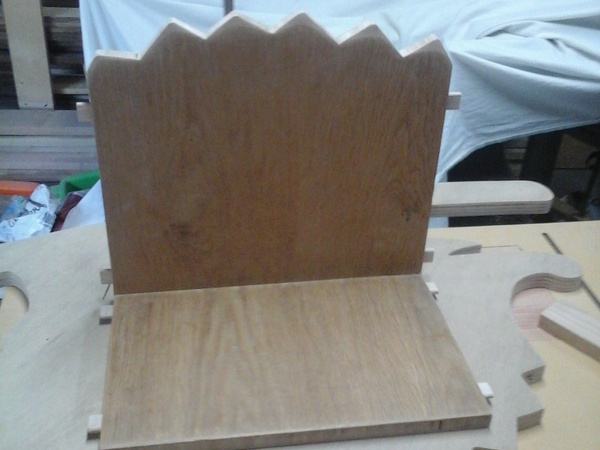

réalisation de l'assise en contreplaqué plaqué chêne.

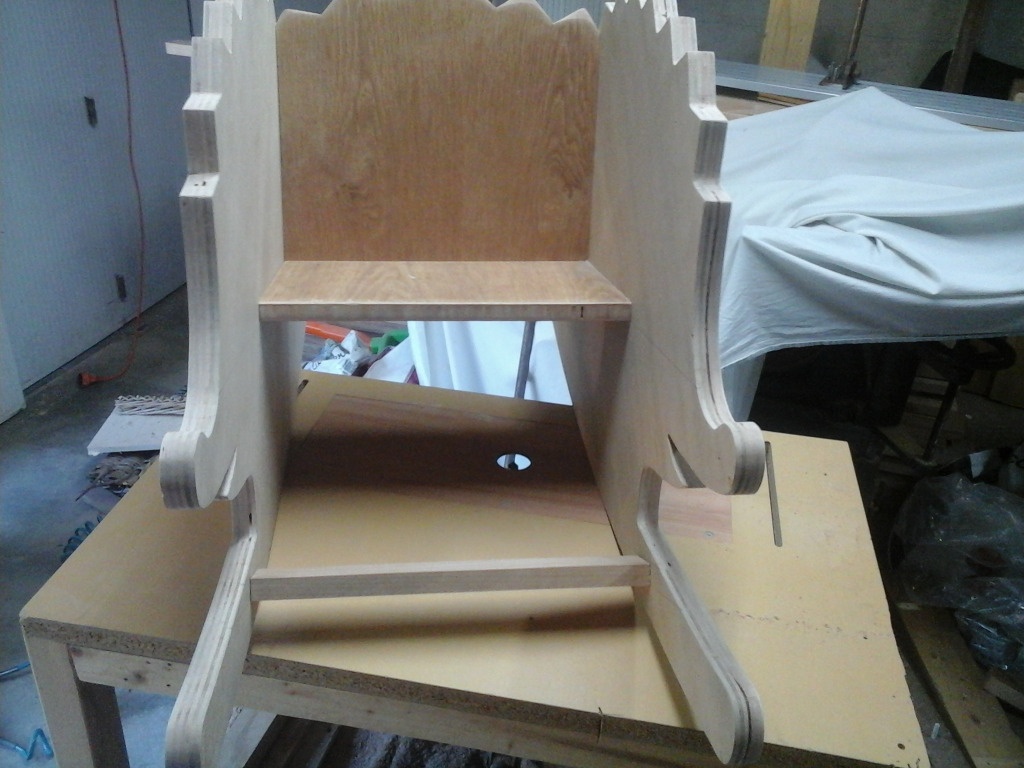

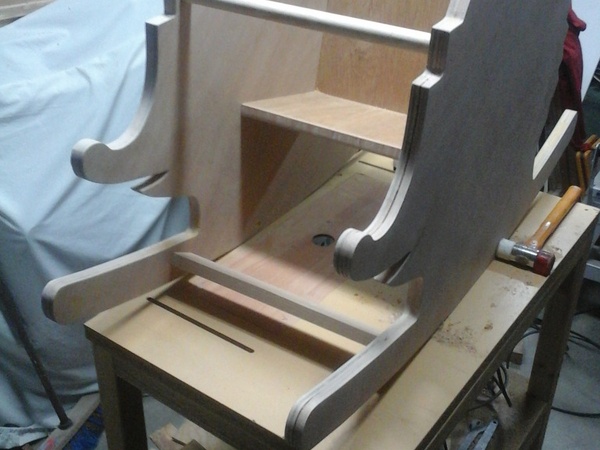

montage à blanc et réalisation du repose pieds

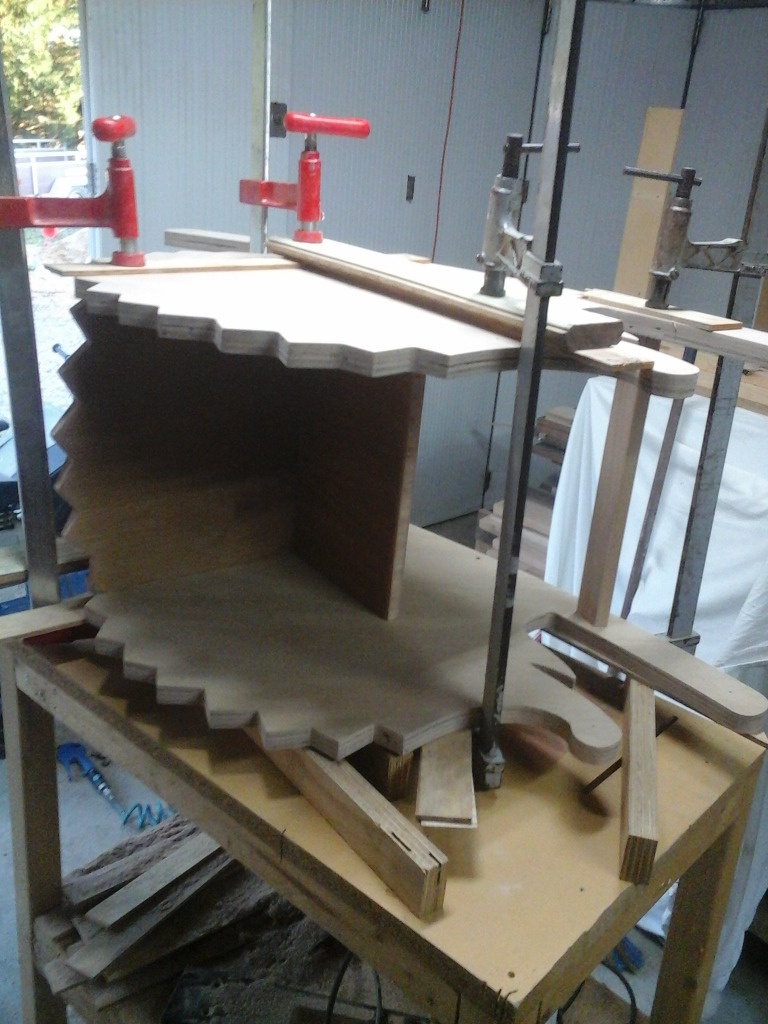

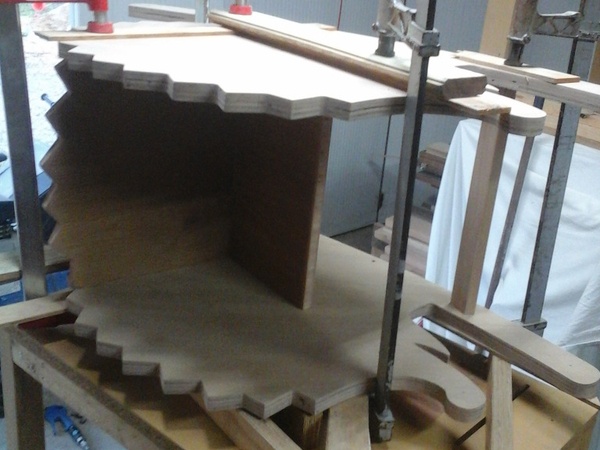

Collage

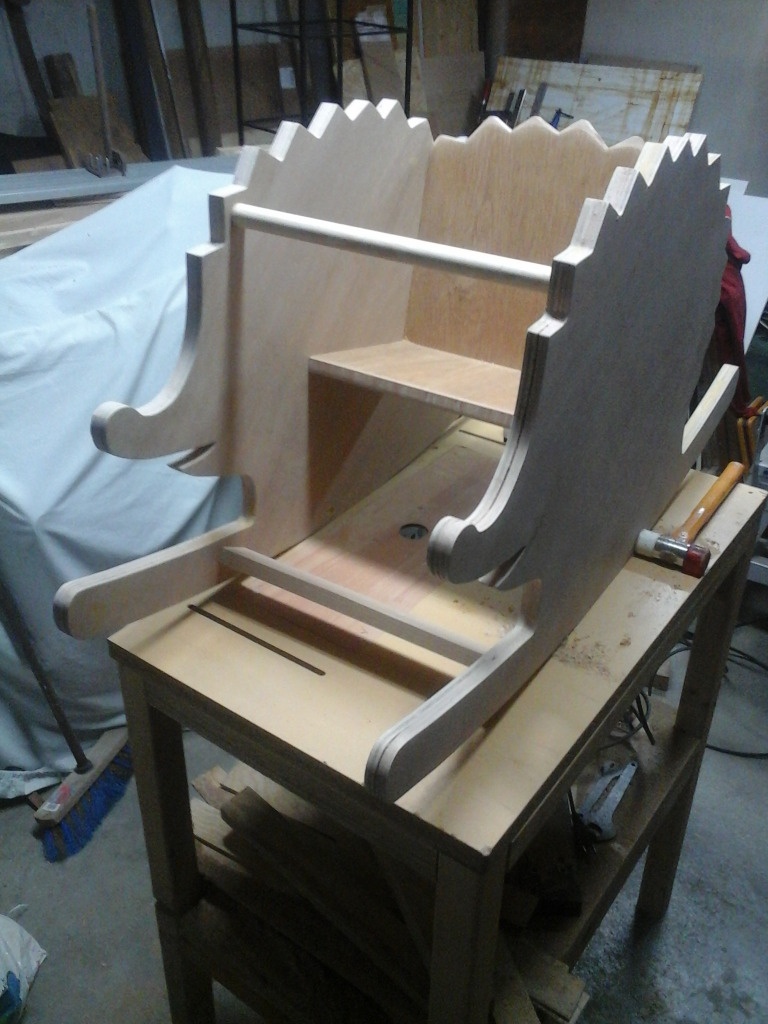

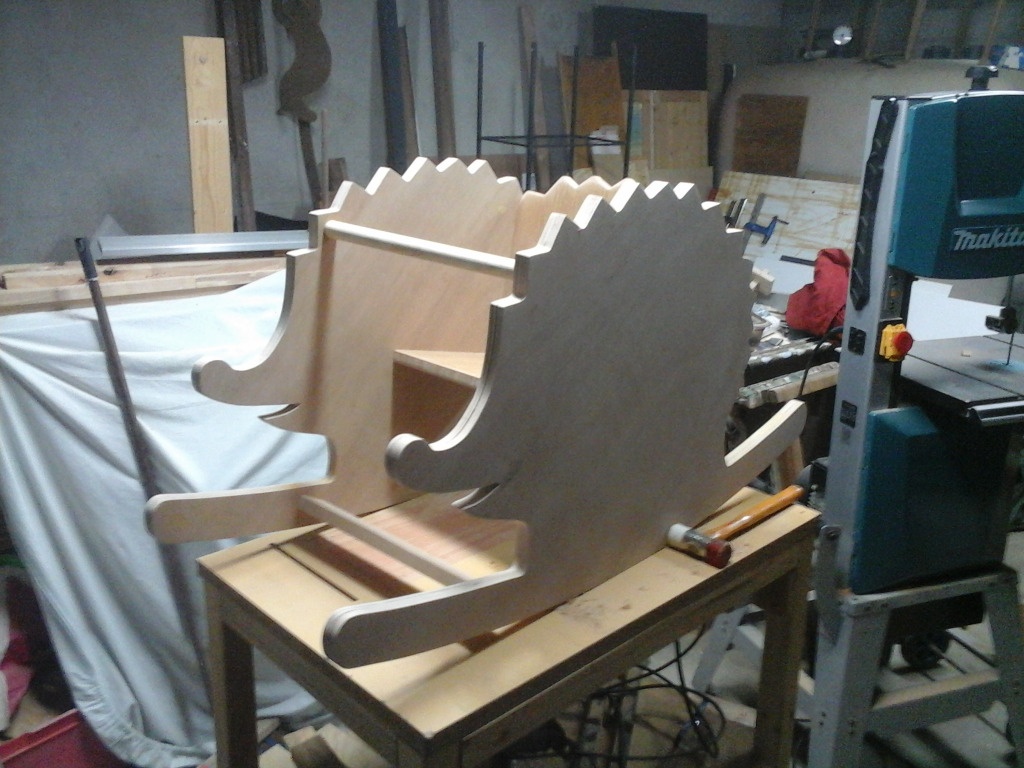

Pose de la barre pour les mains et ponçage. Voilà un petit garçon qui va être ravi pour noël.

Contenus associés

On en parle ici

nano049 a publié la création "Herrisson à bascule".il y a 1 an
dhn


Très sympa. En option selon l'âge de l'enfant (s'il est vraiment jeune) il pourrait y avoir une barre horizontale et une traverse pour l'entre jambe (comme sur les chaises hautes) de façon à pouvoir y mettre un petit en toute sécurité. Sinon les parents peuvent envisager de mettre une sangle de sécurité avec une boucle clic-clac qui serait rattachée au dossier et amovible pour quand l'enfant grandit.

Tu as utilisé deux contreplaqués de 10mm collés ensemble pour les côtés ?
Tu aurais un scan du dessin à mettre sur le site STP ?

En tout cas très chouette et je me demande si je vais pas en faire un !

bodysoap

excellent ton collègue a de la chance de t'avoir comme collègue !Je vois que tu as assemblé ton assise avec des dominos(?), comment procèdes tu pour usiner le trou du domino en milieu de panneau (pour le côté du hérisson)? Tu as un gabarit?

camema


Superbe mon p'tit Nano!!! Très beau boulot.

nano049


Pour dhn, le contreplaqué est de 22mm récupéré, pour bodysoap, pour assembler mon assise j'ai, effectivement, mis des dominos et pour usiner les trous j'ai tracé l'emplacement de mon assise sur une des joues en allant jusqu'au chant et en marquant d'un petit trait. ensuite positionnement de l'autre joue et repère des petits traits, de ces traits je trace le positionnement de mon assise sur la deuxième joue après usinage des mortaises avec les tétons qui sont sur le devant de la machine sur l'assise elle même puis avec les trait sur la platine de la machine j'usine mes deux joues. <voilà bodysoap, j'espère que c'est assez clair sinon je peux te faire un doc photo pour plus de détails. Pour camema, nous avons du suivre la même école!!!

bodysoap

Euh... désolé j'ai du mal a suivre...je veux bien en effet si tu as plus de photo pour se rendre compte. Merci

dhn


Le mien avance !
Premier essai la semaine prochaine.
Il est en pin de 18mm et sur la partie basse j'ai doublé d'un contreplaqué de 5mm pour être sur que rien ne casse. Il me reste à mettre les transverses et faire les finitions. J'ai ajusté la hauteur à une planche de 60cm car j'avais que du lamellé-collé en pin de cette dimension sous la main.

Merci beaucoup à nano qui m'a fourni son plan et donné l'idée en postant ici sa réalisation !

nano049


super bon boulot
