aupetitbonheur

Établi simple et rapide


Commencer à travailler le bois est souvent et pour beaucoup un sujet de préoccupations parmi lesquelles celle de se doter d'un plan de travail adéquat.

De très nombreux projets intéressants existent mais qui, souvent, demandent de disposer déjà de nombreux outils et compétences.

Je voulais donc présenter un projet nécessitant un minimum d'outils et recourant à des matériaux facilement disponibles.

L'objectif premier est de se donner le nécessaire pour pouvoir réaliser toute une série de projets divers, de pouvoir débiter à angle droit, de pouvoir serrer différentes pièces....Rien que des fonctionnalités de essentielles.

L'espace dont je dispose posait de sérieuse contraintes: pas de structure fixe ni même mobile (dans une pièce), nécessité de se ranger et déplacer facilement...Le lot de beaucoup d'amateurs; somme toute.

1) Genèse du projet

Parmi les projets que j'ai analysés se trouvent:

Festool MFT3 festool.fr/Pro...aspx?pid=495315
Alex K Folding Workbenc for Workshop instwood.com/2.../blog-post.html
Thimoty Wilmots MFTC benchworks.be/mftc.html
Guido Henn Multiwerkbank youtube.com/wa...h?v=Cepg2DAkKQE
John White Wired Workbench woodworking.nl...96-werkbank.pdf
Multifunctionslab MFS multifunctionslab.com/
Joshua Finn finewoodworkin...orkbenches.aspx
Paulk Homes CPaulk Work Bench II paulkhomes.com...rder-plans.html
Roland Hellmann Mufta youtube.com/wa...h?v=7bxbu-NVhzc
Arno88 Etabli multifonction pliant

Tous les plans de ces projets se trouvent publiées dans des revues (Holzwerken, Fine Woodworking) disponibles ou sur les sites de leurs auteurs; merci de respecter leur travail d'autant qu'ils vendent leurs plans à des prix raisonnables.

2) Cahier des charges

a. L'établi doit pouvoir être réalisé avec une seule feuille de panneau facilement disponible.

b. Il doit être transportable à la main et placé dans un coffre de voiture. Le cadre et le plan de travail sont séparables pour le transport ou le remplacement. Le plateau doit pouvoir être utilisé seul sur tréteaux (sans cadre). J'ai testé le tout en le montant sur 4 étages...Heureusement que cela se sépare :-)

c. Il est compatible avec des moyens de serrage tels qu'utilisés sur la MFT de Festool et des butées d'établi (ici des Parfdogs). Le tout en diamètre de 20mm.

d. Le percement du plateau sous forme d'une grille orthonormée de trous de 20mm doit être optionnelle. Une autre solution doit être possible pour disposer de deux axes de référence permettant des coupes à angle droit à l'aide d'un rail du commerce ou fait maison.

e. Une défonceuse doit pouvoir être intégrée. L'option n'a pas été retenue ici et le plateau a donc été perçé sur son entièreté; sinon, j'aurais percé 4 à 5 lignes de moins.

f. Le plan de travail doit pouvoir être utilisé sur un piétement construit à mesure (projet à suivre) ou sur tréteaux (option de base).

g. Un minimum d'outils doit être nécessaire à l'assemblage. Les usinages doivent pouvoir être sous-traités à faible coût.

h. Le coût est maîtrisé de façon à ne pas atteindre celui d'un produit commercial fonctionnellement équivalent.

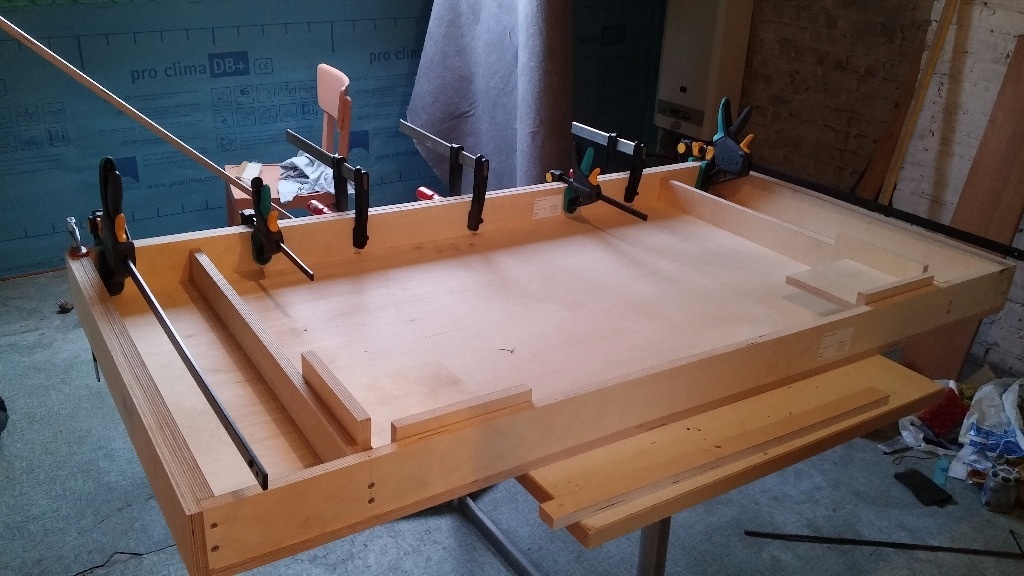

i. Le montage ne doit pas nécessiter de disposer d'un établi (problème classique: il faut disposer d'une chose pour la fabriquer :-) ) et doit pouvoir être réalisé sur une journée.

  1. Options retenues

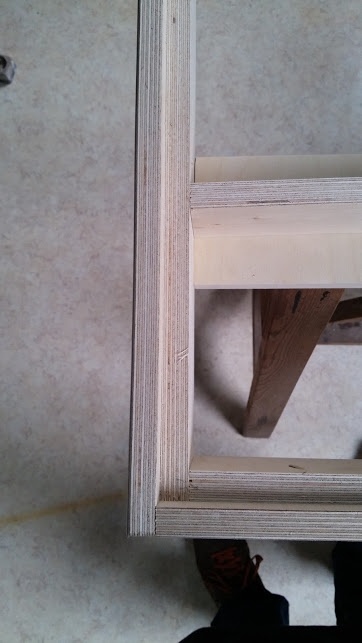

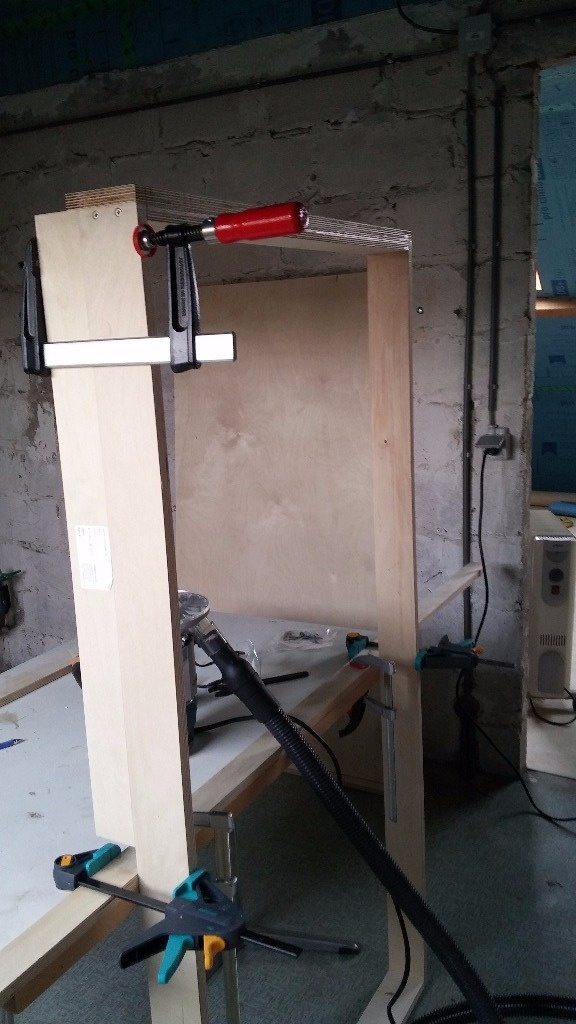

a. Taille externe du cadre: 1600*850mm. Épaisseur du cadre de 100mm

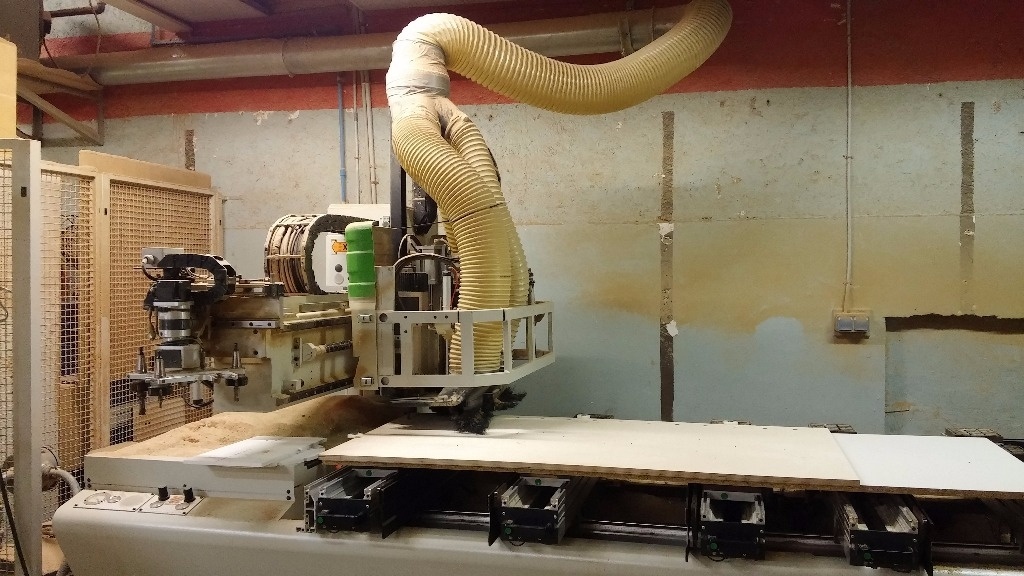

b. Usinages: rainures pour les rails en aluminium réalisés à la défonceuse. Percement du plateau sous-traité sur CNC.

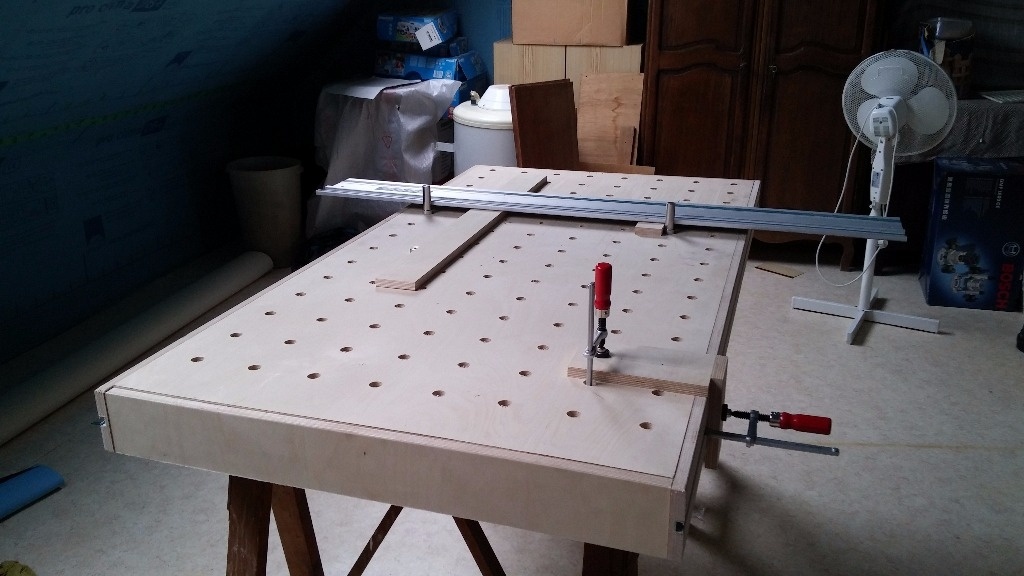

c. Plateau: percement intégral. A adapter éventuellement pour une utilisation du plateau seul (type MFS).

Mis à jour

Publications associées


Discussions

aupetitbonheur  a publié la création "Établi simple et rapide".
il y a 8 ans
jujutouchedubois
( Modifié )

Une petite question, à quelle distance ce trouve les trous les un part à port aux autres?
Sinon merci pour ce partage intéressant.
Je pense que je vais faire quasiment la même.

Niouniou

Pour info, Festool les éloigne de 96mm les uns des autres pour optimiser ses moyens de serrage et être compatible avec le système 32 (3x32)

Sebastien Collette
( Modifié )

Vu les dimensions de l'etabli et le nombre de trous je pencherai pour un quadrillage de 10cm * 10cm ...

aupetitbonheur
( Modifié )

Bonjour, j'ai tout placé avec 10cm d'écart ce qui convenait bien à mes serre-joints. Je vais essayer de publier les plans et plus de photos rapidement. Normalement, je n'aurais percé qu'un mètre du plateau pour intégrer une défonceuse sous le reste. Mais comme je viens de recevoir suffisamment d'HPL pour faire une tenir entière, j'ai abandonné cette par du projet initial.

aupetitbonheur
( Modifié )

À Sébastien... Tout à fait. Bien vu et calculé. Intervalles de 100mm. Départ à 50/50 d'un coin.

jujutouchedubois
( Modifié )

aupetitbonheur , merci.

AL29
( Modifié )

Bonjour, joli travail... Je réfléchis à me faire également un établi, à quelle hauteur se trouve ton plateau ?

aupetitbonheur
( Modifié )

Bonjour, tout à été conçu pour être à 900mm de hauteur. Que ce soit sur tréteaux ou autre. C'est une hauteur très classique pour le travail axé sur des outils modernes et électriques. J'aurais beaucoup plus tenu compte de ma taille du le projet était orienté vers du travail de vous massif à la main. Marc

camema
( Modifié )

Bravo pour la réalisation et merci beaucoup pour tous les liens inspirant.

aupetitbonheur
( Modifié )

camema

Mais de rien c'est avec plaisir. J'essaierai de publier les plans à l'occasion
