bolivier

Charniere en bois

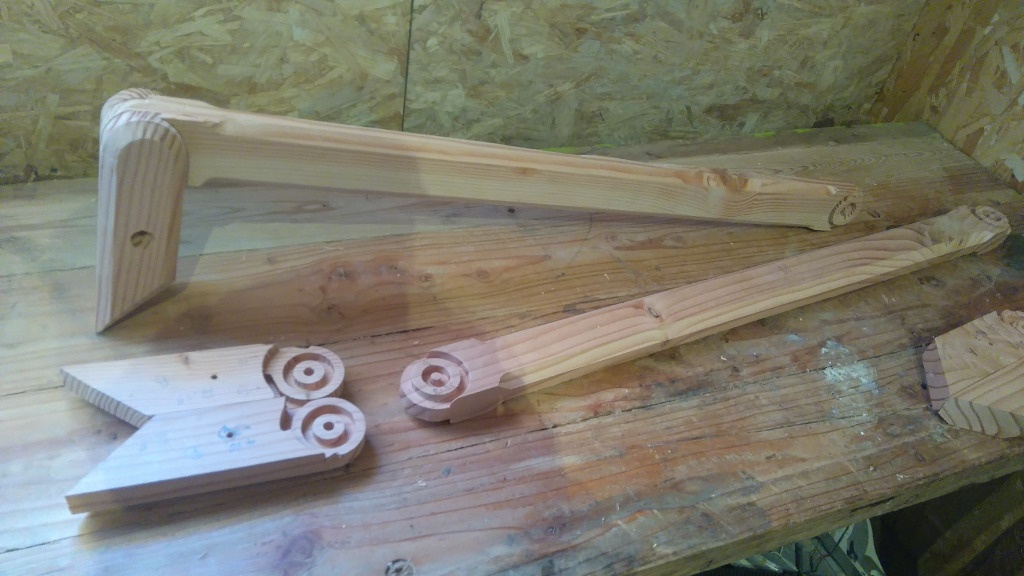

Charnières en bois réalisées par petite commande numérique 3 axes.
J'en ai réalisé 8 pour un séchoir à linge pliable.
Le programme est paramétrable (diamètre de fraise, dimension de la charnière)
Bonne rigidité latérale par principe, et très bon guidage.
Inconvénient: ça frotte un peu. Je cherche un lubrifiant qui ne fasse pas gonfler le bois: paraphine, graisse silicone?


Discussions

bolivier  a publié la création "Charniere en bois".
il y a 8 ans
Wil
( Modifié )

Je dirais paraffine, j'aurais peur qu'un autre lubrifiant coule. Pas trop d'éclats avec le Douglas ?

Boris Beaulant
( Modifié )

Je dirais paraffine aussi.
As-tu quelques photo de l'usinage ? Je vois que le bras a été usiné sur deux côtés, a-t-il fallut retourner la pièces ?

niconathy
( Modifié )

Paraffine aussi.
Tu aurais une photo en situation?

fred59
( Modifié )

bonjour,
il existe aussi un autre produit vendu en pot. Il s agit du "Silbergleit 1000". On peut aussi s en servir sur ses machines. Ca se presente sous forme de pate.
Cordialement

sylvainlefrancomtois
( Modifié )

belle conception , sinon pour moi aussi paraffine !

sylvainlefrancomtois
( Modifié )

machine a commande numérique ???

Peiot
( Modifié )

Génial. Bonne idée de piste à creuser pour utiliser la CN! ;-)

Peiot
( Modifié )

Tu travailles avec quel logiciel pour piloter ta CN? (La mienne bosse avec ninos)

bolivier
( Modifié )

Merci pour ces conseils pour la lubrification!

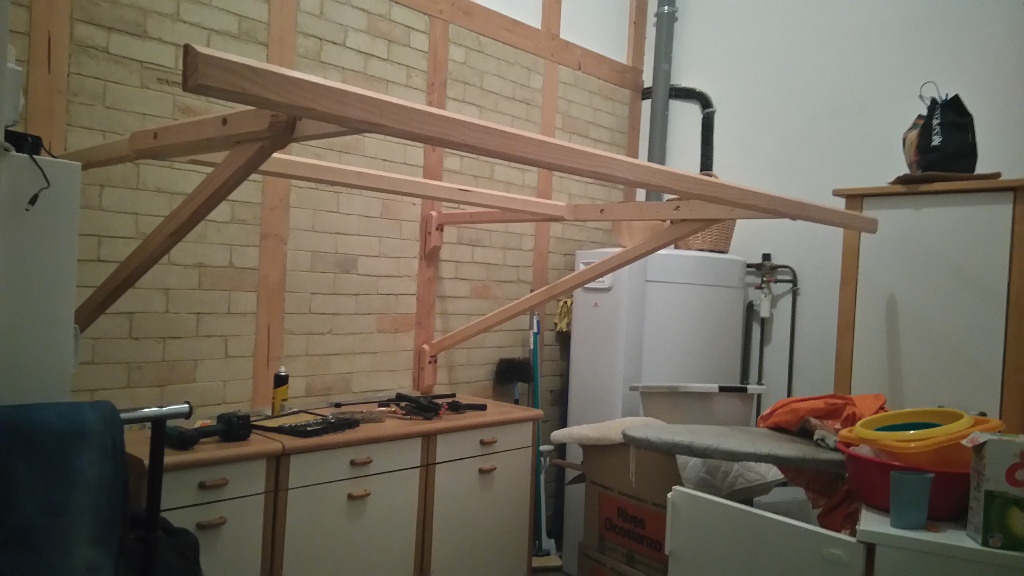

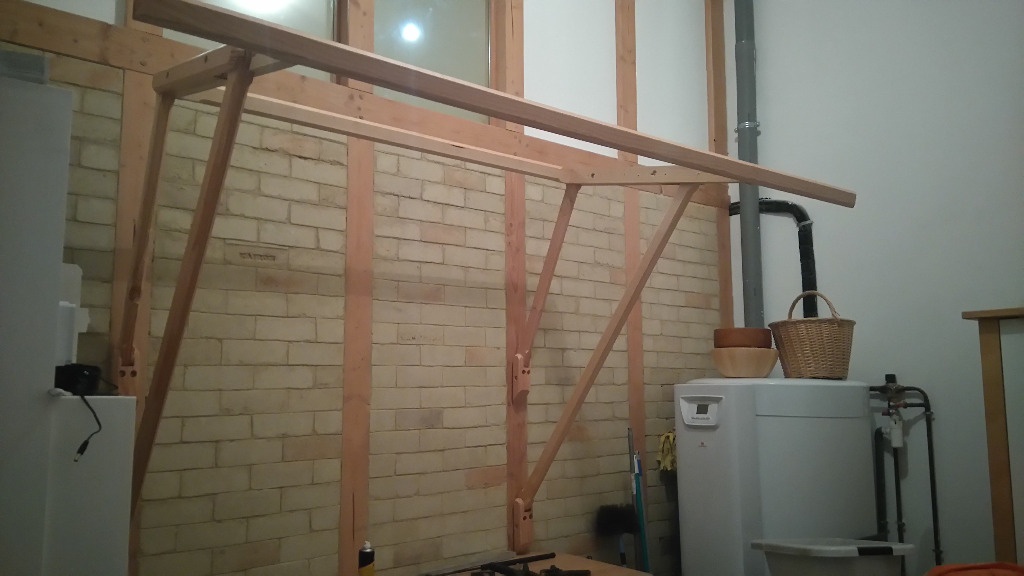

J'ai fait un premier montage à blanc, je joins quelques photos.
Le plus difficile est le bon alignement des deux montants du cadre qui accueillent deux charnières (il faut moins de 2/10 de mm d'erreur de positionnement entre les deux pour que ça se monte correctement, et je n'ai pas pu les usiner d'un coup, car trop grands par rapport à ma machine). Je suis conscient de ne pas être très clair, je joins une photo...
Les pièces mâles ont effectivement été usinées en 2 fois (2 faces). Pas trop de pb d'alignement en plaçant quelques butées sur la table d'usinage.
J'utilise donc une machine à commande numérique ou CNC d'origine allemande et pas trop chère. J'ai viré le logiciel fourni pour la piloter avec un excellent logiciel linux (fourni avec le système d'exploitation adapté au temps réel): linuxcnc. Ca ne plante jamais (au niveau du soft), ce qui pour une machine d'usinage est très agréable.
J'essaye aussi de concevoir sous linux, mais là, c'est plus compliqué: freecad pour le 3D (pas très performant, et pas encore de soft pour générer des fichiers d'usinage) et inkscape avec un plugin pour du 2D, dont la gravure. Ici, j'ai codé directement en gcode (bonne prise de tête).
