mokozore

La chaise... rrrr

Cette création contient 1 retour d'expérience.

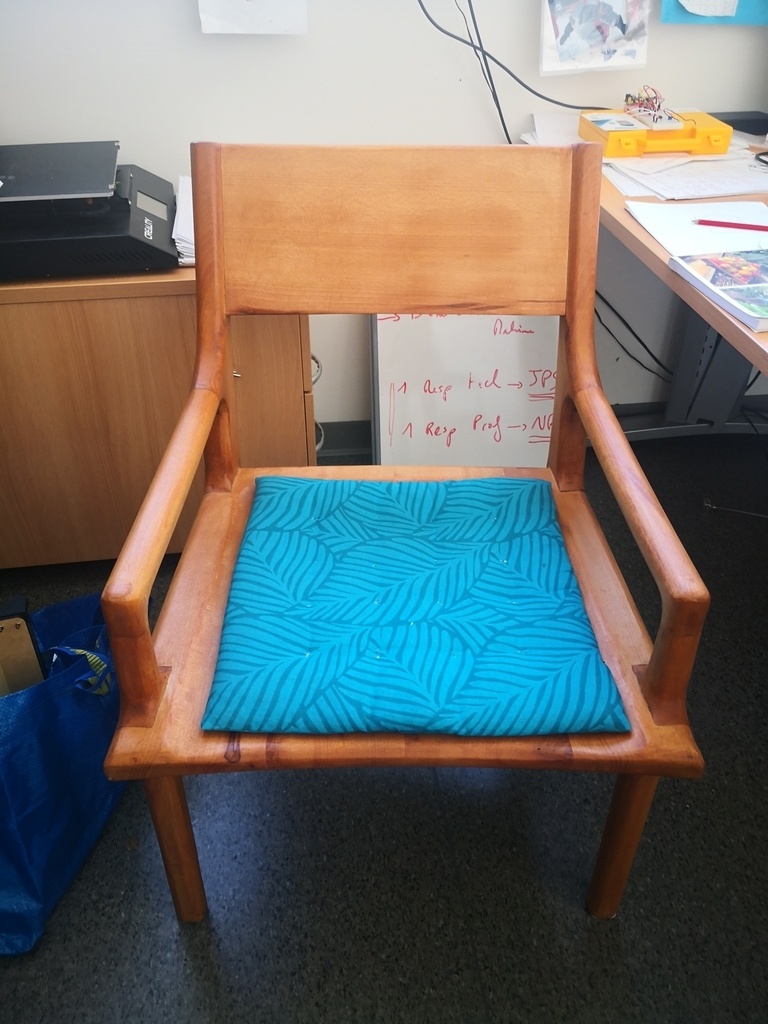

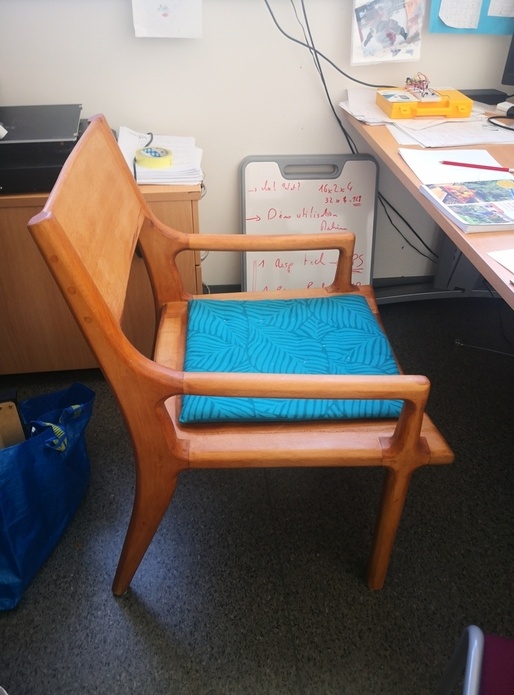

Ma chaise de bureau, réalisée sur la base des plans de Felder: felder-group.c...aise-design-diy

Elle est en hêtre, huilé à l'huile de lin, j'ai tenté ce mélange: espritcabane.c...tte-huile-dure/

et comme j'avais rapé, et poncé assez grossier, genre 80 ou 120, j'ai remis un coup de cire dessus...

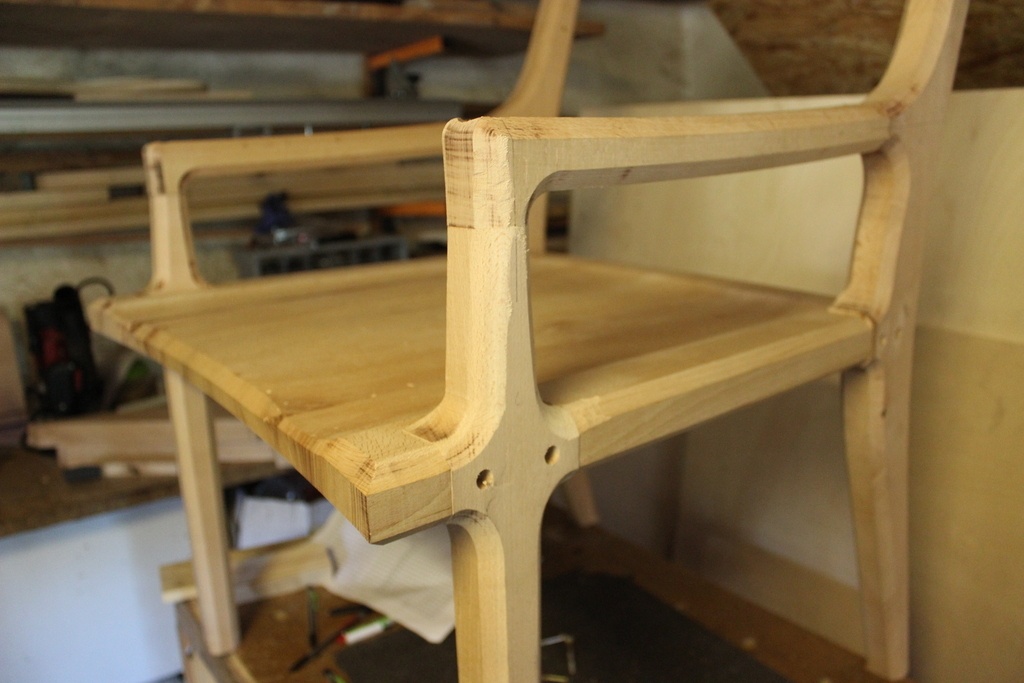

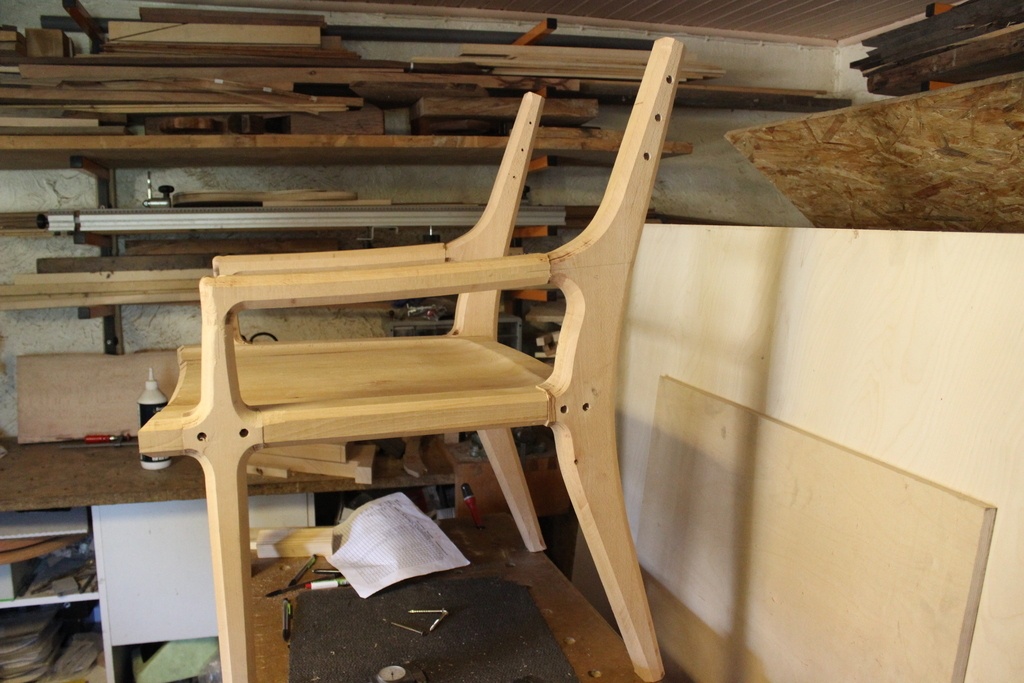

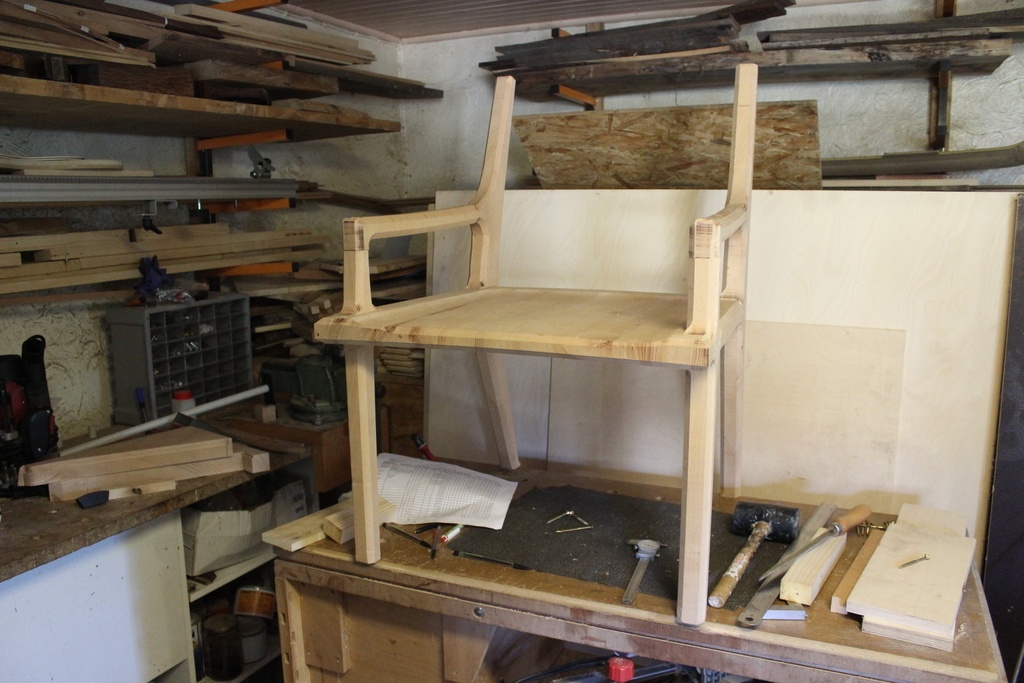

Pour la fabrication, j'ai utilisé ma CNC, un peu... pour faire le tracé, mais pas l'usinage complet (pas de fraise assez longue, et surtout qqs pbs de vibration...rrr les cnc légères diy... bref)...

A l'usage, l'ensemble "vissé", bah ça finit par branler de partout... donc, je vais la rembarque à la maison, pour remplacer les vis par des métatourillons et de la colle... au passage, si qqs a une idée, je suis preneur... je m'en doutais un peu, mais je pensais pas que ça bougerait à ce point bref...

Mis à jour

1 retour d'expérience

mokozore
Opération Tourillon équerre...

donc, j'ai bricolé... démontage, mise en place de tourillon... mais au niveau des pieds avant, ça bougeait quand même, ce qui est logique, puisqu'ils ne sont pas vraiment "contreventés"... du coup, bah j'ai ajouté des équerres (petites et peu visibles) pour stabiliser tout ça...

du coup, c'est bien ça ne bouge plus :-)


Discussions

mokozore  a publié la création "La chaise... rrrr".
il y a 1 an
Kentaro
( Modifié )

Des metatourillons, c'est des tourillons de chez Meta ?

mokozore
( Modifié )

bah en fait, je sais pas pas... je pensais de la taille des bouchons que j'ai mis sur les vis, donc diamètre 10mm... tu as un avis sur la question? je suis preneur.

ça me saoule, parce que j'y ai passé du temps... et j'aurais du réfléchir à modifier l'assemblage (peut être avec un truc à la Sam Maloof justement)... d'où le "rrr" du titre

jeanber

Meta c'estle nouveau nom de Facebook ;)

glaude

Sam Maloof assemble les pieds à l'assise de la même manière que toi avec des vis, mais les pièces de bois ne sont pas plat joint mais embrevées (Genre de rainure languette de bonne taille avec de la colle)
Mais çà tient

mokozore

glaude oui tout à fait... c'est bien mieux sa méthode. ça augment la surface de collage et tout...

Kentaro

Si ce n'est que vissé, pas collé, c'est assez normal que cela branle.

Sur une chaise, c'est l'assemblage arrière qui supporte tout. Les vis travaillent alors énormément en cisaillement (forces latérales). Or, une vis, ce n'est pas fait pour cela. Une vis sert à coincer deux plaques l'une contre l'autre, dans la direction de la vis, et pas dans une direction orthogonale à la vis.

De plus, une vis qui travaille en cisaillement à tout ce qu'il faut pour abimer le bois autour d'elle, l'user et élargir le trou.

Pour y remédier, sans tout refaire, mettre deux gros tourillons, et coller le tout à l'époxy. Avec de l'époxy, c'est le bois qui cassera, pas l'assemblage.

mofran
( Modifié )

ce que j'aime avec la cnc c'est la possibilité de bien faire les assemblages, par contre c'est chronophage... winterdienst.i...by-jochen-gros/

mokozore

Excellent ce doc, merci pour le partage!

mofran

je ne sais pas quel CAO tu utilises, mais perso avec fusion je sais ouvrir les dxf mais pas les retravailler enfin ca permet déjà d'ouvrir sur de nouvelles possibilités

mokozore

bah je suis multi outil... pour les dxf, bah inkscape va pas si mal (je suis pas bon avec librecad, je m'en sers pour convertir des dxf récalcitrant)... sketchup a aussi un plugin d'import dxf.

Tamaris

Oups j’ai cru que c’était une chaise Sam Maloof, elle y ressemble beaucoup, c’est un grand classique « Arts and Crafts ».. cela ressemble au jonction à une mortaise double, faite à la défonceuse, mais non . C’est sans doute la solution pour la prochaine..il suffit de deux fraises..

Klaus Loose

Très beau Travail😊
Salutations de "Felder" ?😉

jeanvianneypoy

un chaise, je dirais même plus un fauteuil magnifique !!!
En effet quelques tourillons feront l'affaire pour la renforcer.
Bravo et merci pour le partage.

mokozore  a ajouté un retour d'expérience "Opération Tourillon équerre...".
il y a 1 an
Klaus Loose

Merci pour Votre rapport. J'ai le Plan de la société "Felder" de L'Autriche. Cependant, depuis le début, j'étais un peu trop attaché avec des vis. C'est mon expérience, les vis dans les chaises deviennent lâches après le temps...🤔🙄

mokozore

Merci pour vos retours et commentaires... oui, les vis, c'est pas le pied :-)

Philippe Gelard

Sympa ce projet de classique! Et j'aime beaucoup l'honnêteté de ton texte. Tu nous fait apprendre de tes erreurs, merci. C'est pour cela que je me dois de te demander ceci: dans quel sens est le bois de l'assise? D'après les photos il me semble qu'il est dans le mauvais sens? Si c'est le cas il te faudra ajouter une "poutre" en dessous qui viendra rejoindre les pieds... Et donc aidera aussi à résoudre ton problème initial... Mais aura un effet esthétique à considérer.
