Jérôme Faradon

Enceinte Bluetooth

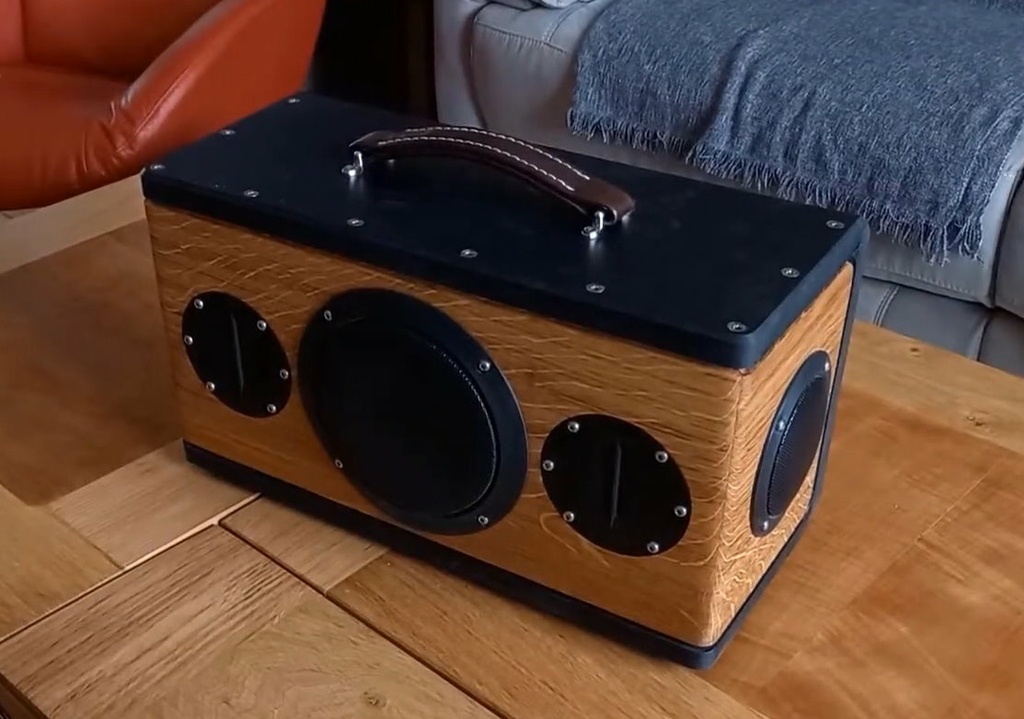

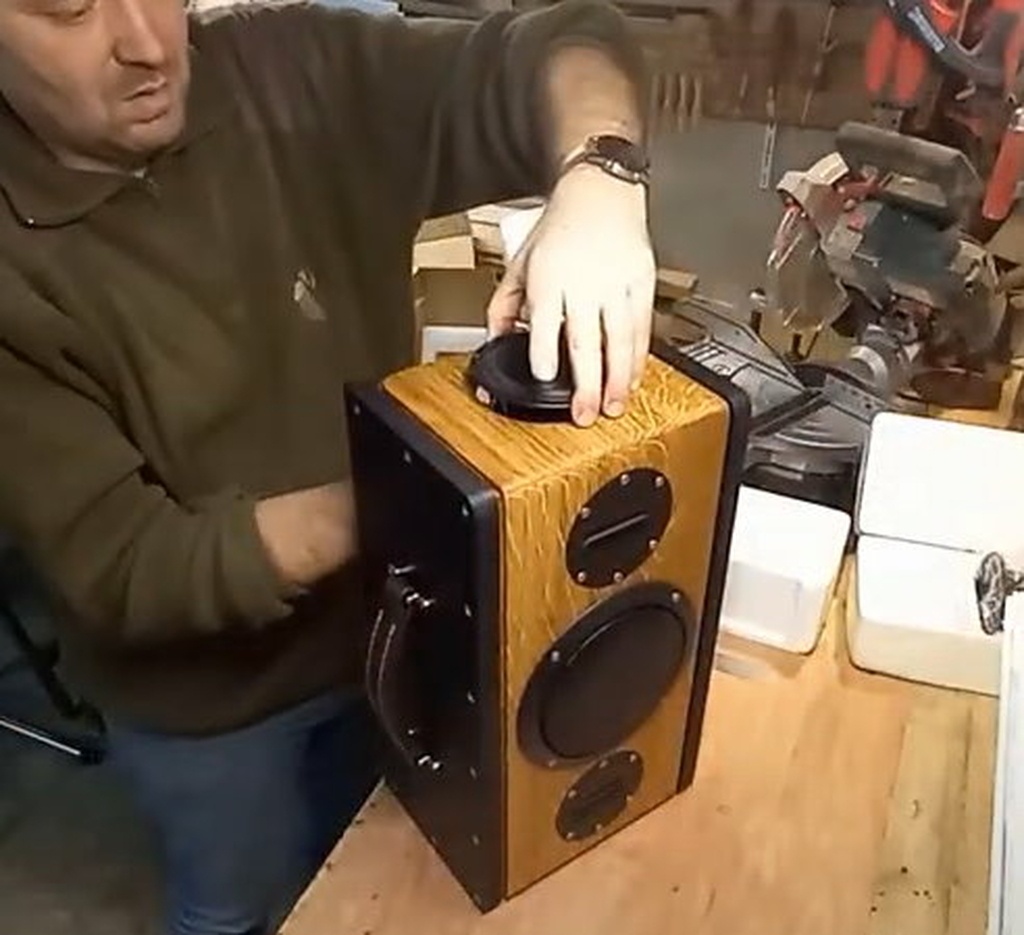

J'ai réalisé ici une enceinte Bluetooth (c'est à la mode ...:)
en chêne et valchromat noir, j'aime bien le contraste de ces deux teintes
j'ai joins le plan de cette enceinte dans la rubique "Plans"

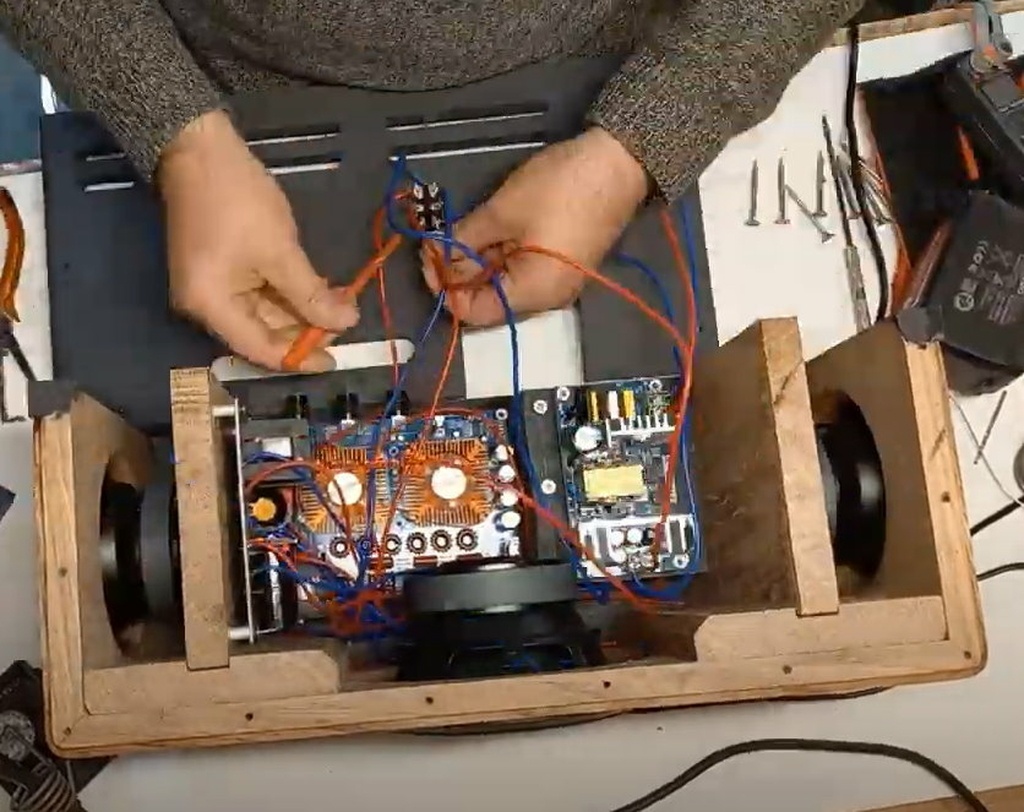

Voici le détail des composants que j’ai utilisé pour la construction de cette enceinte, j’ai commandé principalement sur AliExpress
Vu que je n’étais pas en terrain connu… j’y suis allé à l’économie.
Pour l’ensemble des éléments électronique cela représente un peu moins de 150 €
Je suis preneur de toutes vos remarques …

Amplificateur Bluetooth (29 €)
Numéro de modèle : TDA7498E Bluetooth amplifier board Bluetooth
Version : Bluetooth 5.0 Amplifier chip : TDA7498E+TDA7498E
Input voltage: DC12-32V Number of channels: 2.1
channels Output impedance: 2-8ohms
Output power : 160Wx2(L/R) + 220W(SUB)

Diviseur de fréquence (21€ les deux)
Marque AIYIMA
Puissance : 350W, 2 voies croisées
Impédance pour 4-8ohm,
Filtre à 2800HZ

Tweeters (25€ les deux)
Numéro de modèle HIFIDIY AL-100 30W
Impédance : 8 OHM
Gamme de fréquence 1.5-40k Hz
Fréquence de résonance 1330Hz

Mediums (36€ les deux)
Marque GHXAMP
Haut-parleur 115MM, 80W
Impédance : 8 OHM
Gamme de fréquence : F0-8500Khz
Fréquence de résonance : 600Hz

Basse 28€
Marque GHXAMP
Puissance maximale : 130W
Impédance : 8 OHM
Gamme de fréquence : F0-6800Khz
Fréquence de résonance : 48Hz

Transformateur Env 6€
Tension d’entrée : ca 100-240V 50/60 HZ
Tension de sortie: 24V cc
Courant de sortie: 6-9A
Puissance de sortie: 150 W (Max 220 W)
Protection contre les surintensités: Oui
Protection contre les surcharges: Oui
Protection contre les courts-circuits: oui

Interrupteur commutateur à levier 5€
Marque AERZETIX
DP3T ON-OFF-ON 10A/250V 3 positions

Publications associées


Discussions

Jérôme Faradon  a publié la création "Enceinte Bluetooth".
il y a 8 jours
AvecUnBoutDeBois

Cette enceinte est très belle avec ce contraste noir et chêne. 👍👏
Avec les éléments choisis, elle est assez puissante.
Y-a-t-il des problèmes de vibrations lorsque le volume est élevé ?

Klarte

Ça fait une sacrée enceinte, bien joué.
Pour du matériel acheté sur Aliexpress le son est-il correct ?

cod3mo

bonjour, le design est chouette et la qualité de réalisation egalement .
j ai des remarques sur la decoupe du panneau arriere. pourquoi cette forme rectangulaire et ces decoupes en bandes; il faudrait plutot un event de boomer et idealement sur la face avant. les mediums sur les cotés c est pas ideal comment est le rendu musical ?
Je fabrique des enceintes connectées aussi avec des recuperations de vielles enceintes. j avoue avoir le meme probleme de positionnement des mediums et ma derniere realisation avec la meme configuration que la votre ne me convient pas sur le plan sonore. Ma carte ampli BT est avec un TPA 3116, je vais essayer votre carte . Pour l alim je recupere des carte alim 24V qui se positionne sur des racks DIN , c est plus pratique a installer.
