sanglier

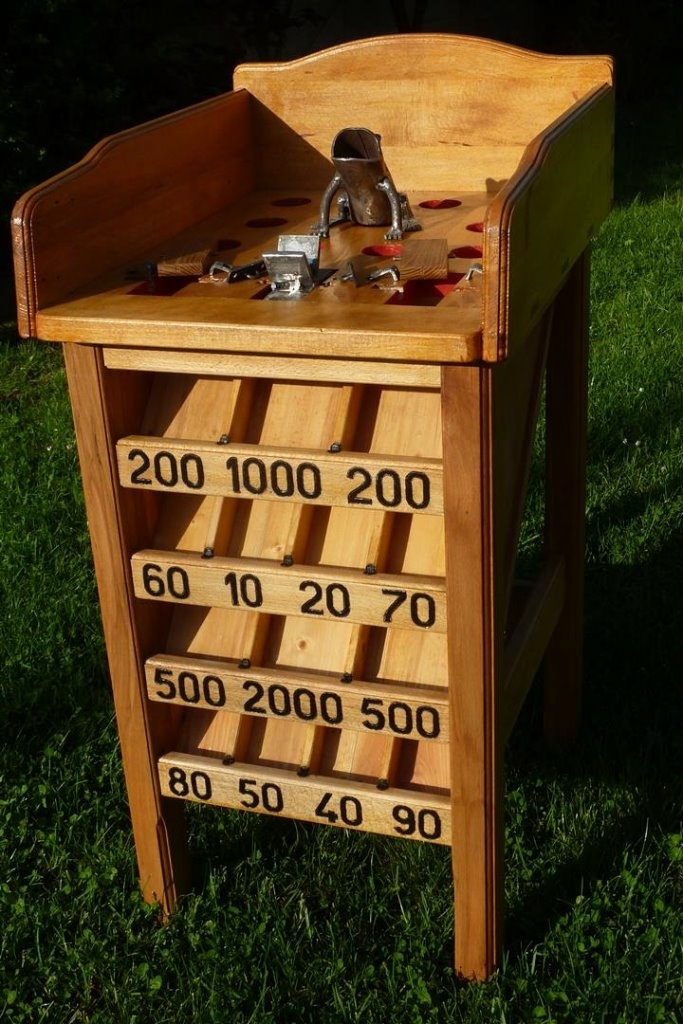

Jeu de grenouille a palets

par sanglier

Hêtre de palette ....d'apres une photo de vente internet je peut donner les dimensions et d'autres photos de cette realisation (bois et grenouille a partir d'un tube ..palets fer taillés à la scie et lime )

On en parle ici

sanglier a publié la création "Jeu de grenouille a palets".il y a 11 mois
Os974


Salut , c'est une réno ou une création ? as tu un plan de l'ensemble ?
L'année dernière j'ai voulue en acheter un et quand j'ai vue le prix j'ai laisser tomber ... le truc c'est de trouvé les accessoires (grenouille, ect ect ....)
au moins avoir la dimension du plateau supérieur et du contour merci .

sanglier

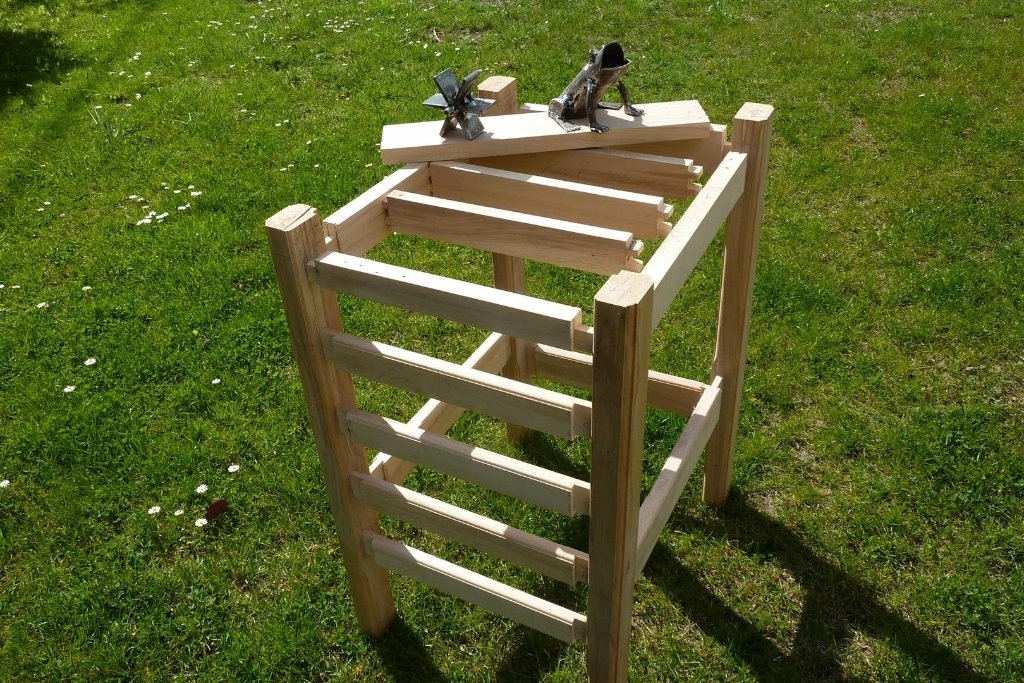

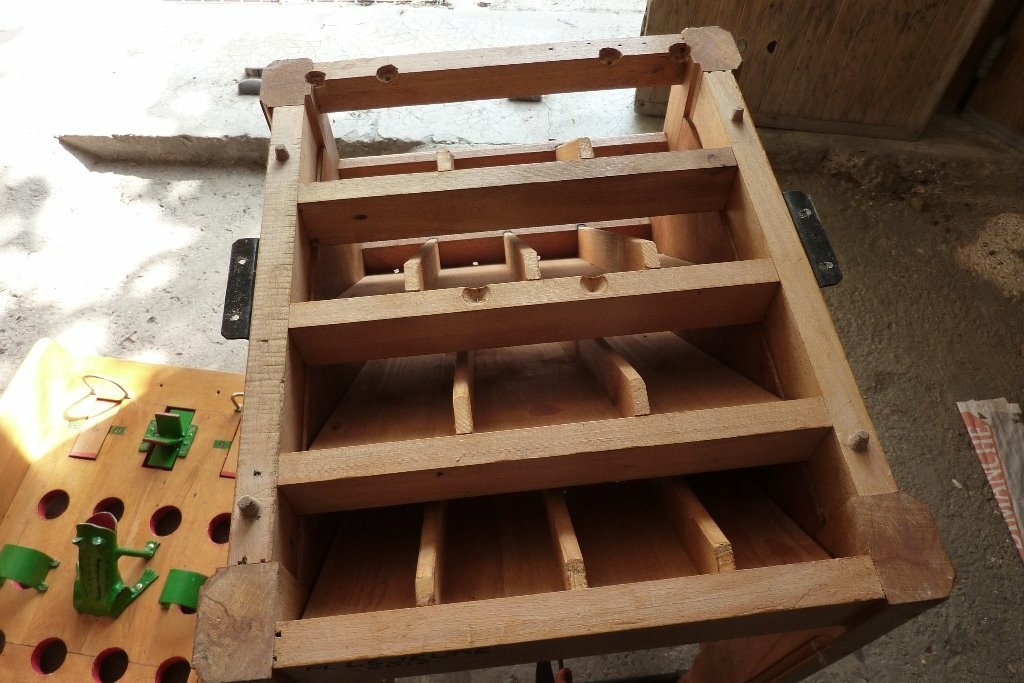

pour cette realisation des machines (ou combiné)à bois sont necessaire .. à la main il faut un etabli de pro ( pas ceux d'H L M ) pour corroher (varlope) faire un croquis pour etablir une epure (pente du plan incliné et repartition des bois )mettre les signes conventionels d'etablissement ( on ne les batise pas 1,2 3 etc ..) equerre et trusquin pour assemblages bedane et maillet ( le marteau c'est pour les clous ) pour mrtaises , faire les mpoulures au rabot adequat (moulures arrêtées impossibles ) descendre les tenons avec la "scie à tenons " dans la presse de pied de l'etabli araser les tenons à la scie à araser .. de la colle des serres joints (ayant verifier le gauche et l'equerrage.... ceci pas pour faire peur mais c'est un travail tres complet certaines video sont valable mais parfois avec des erreurs
pour la grenouille et moulin c'esr a partir de chute de ferraille il faut de qouoi souder meuler el lier perczr sans casser des forets

sanglier


Os914

Os974


Merci @sanglier super superbe taff pour la grenouille chapeau !!!et par contre pour le reste je pense que je suis capable de la faire ...

Mafalda64


bonjour, j'aime beaucoup ce jeu simple mais pas facile quand même à fabriquer pour moi... question ferraille soudure...
J'ai une question concernant le système de blocage et déblocage des roues. Tu l'as fabriqué ou acheté? et si tu l'as acheté...où peut on se le procurer?

sylvainlefrancomtois


super cool ,on sent bien la maîtrise ,bienvenue a toi

sanglier

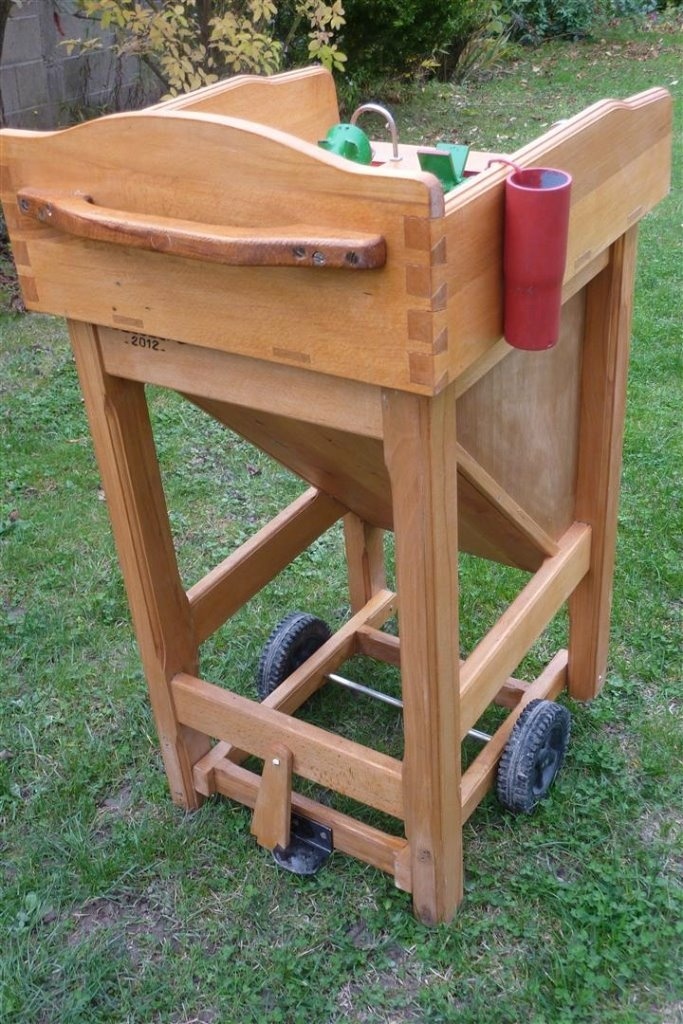

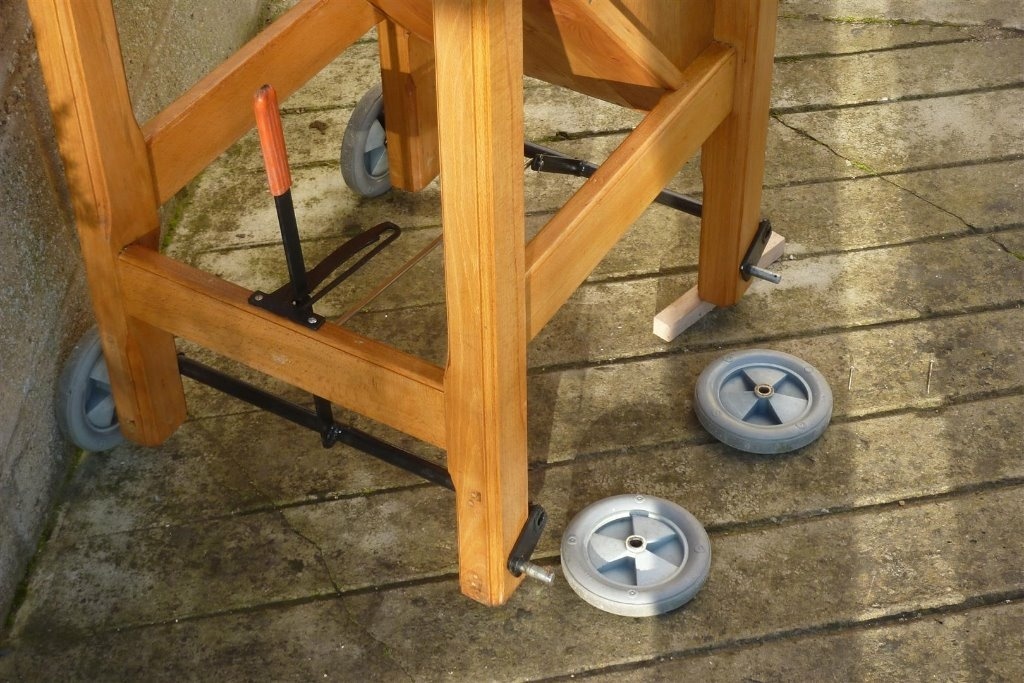

l'ensemble pèse 25 Kg j'y ai mis une poignée de tirage pour enfants et d'abord un système de 2 roues escamotable (comme mon deplacement de combinée bois ) mais le centre de gravité est trop haut... donc j'ai modifié j'ai copié le système des tondeuses gazon ..et c'est parfait les tunnels sont fait à partir de tube metal (un trait de scie et ouverts puis 4 ecrous soudés ..je recherche la photo ayant les cotes de decoupage et trous du plateau il existe un modele plus simple sans pietement :c'est un tiroir cloisonné sous le plateau et le nombre de points obtenus par le joueur n'est visible qu'a l'ouverture de ce tiroir le plan que j'ai decouvert 2ou 3 ans apres est visible sur un forum de bois (je recherche les coordonées les palets fonte se vendent aussi par 8 en bois dur c'est trop leger je vou donnerez les dimenssions qui ont un rapport avec la gueule de grenouille l'ai fouillé sur internet por avoir les photos et taille des pattes de grenouille .....à suivre

sanglier

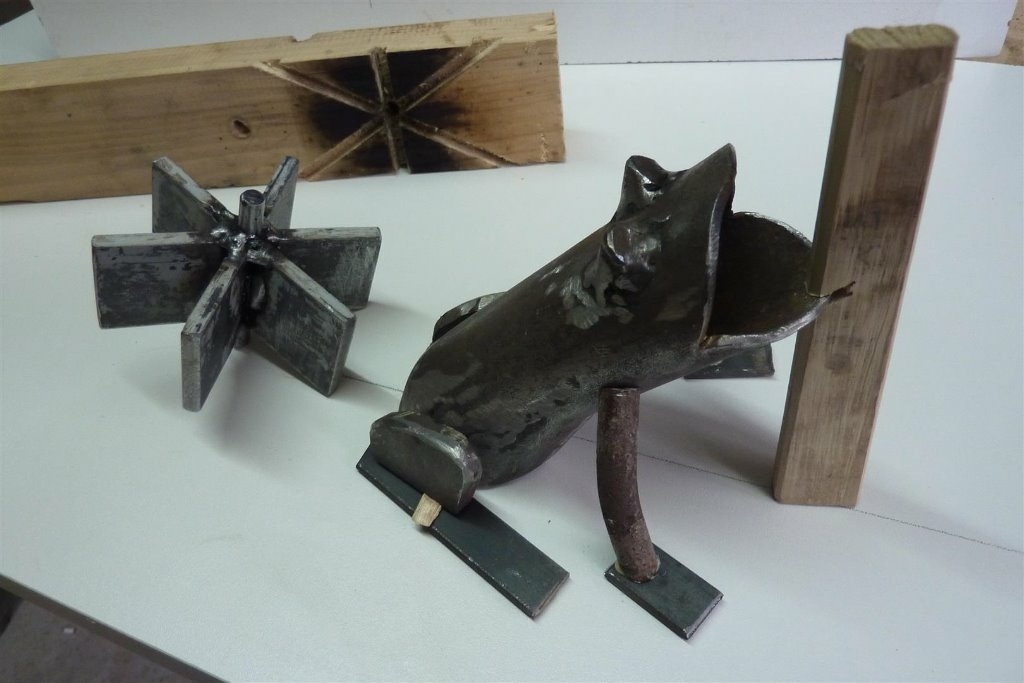

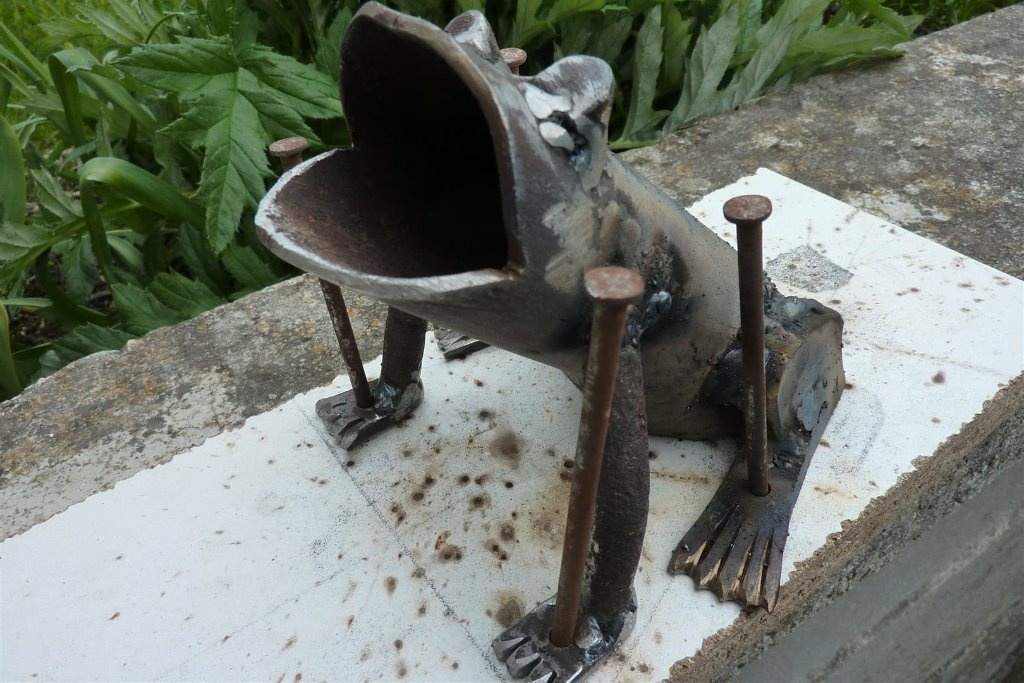

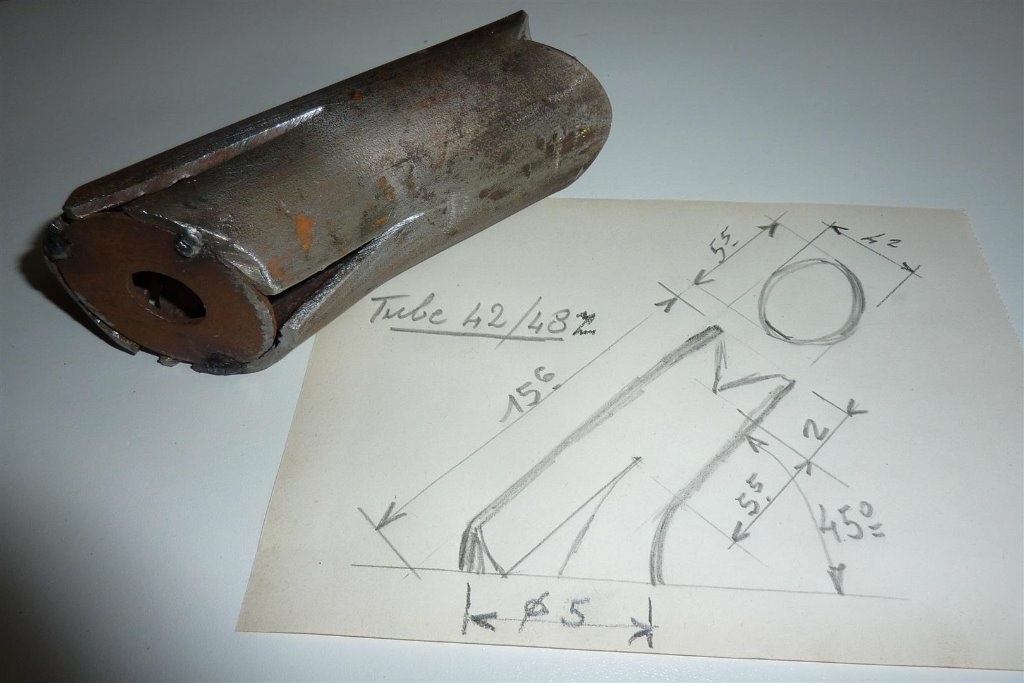

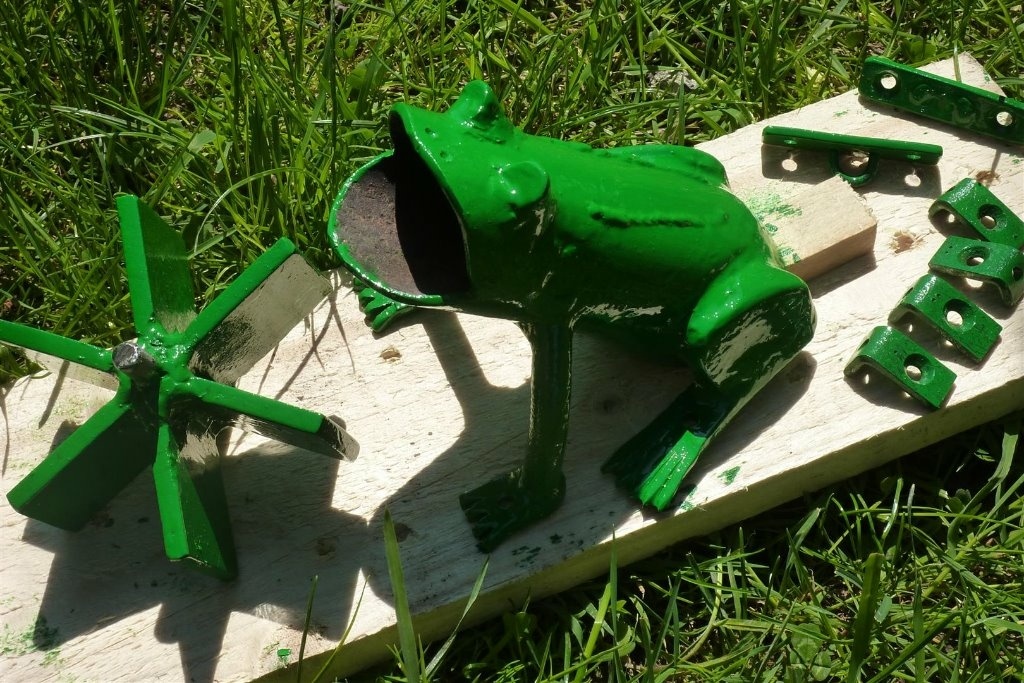

la grenouille a eté faite en 1er sa rondelle pointée de base a servi de gabarit

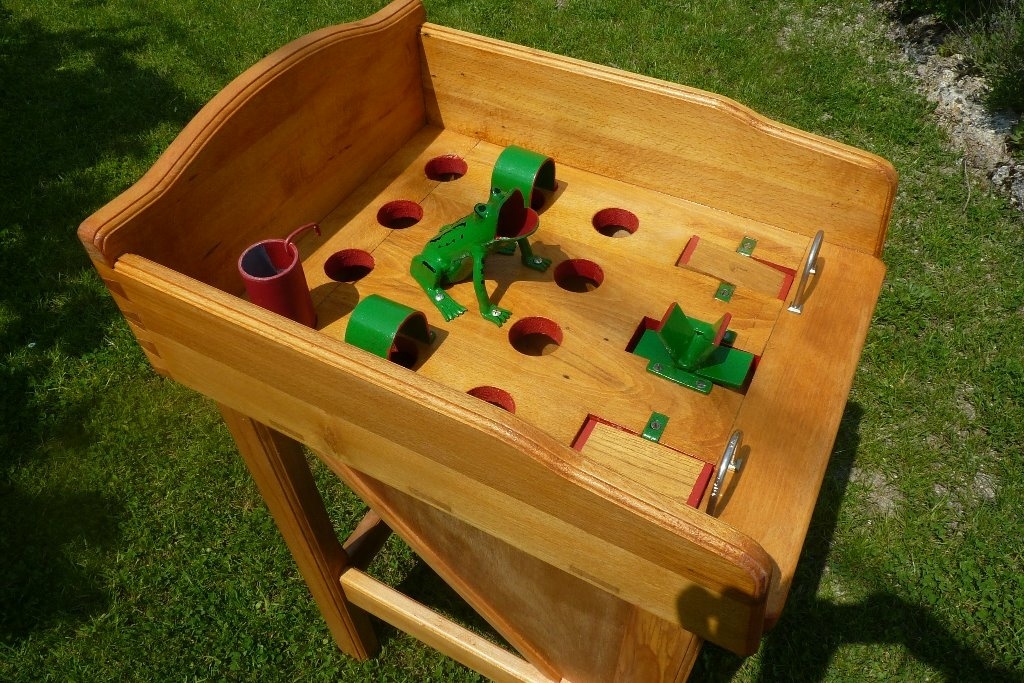

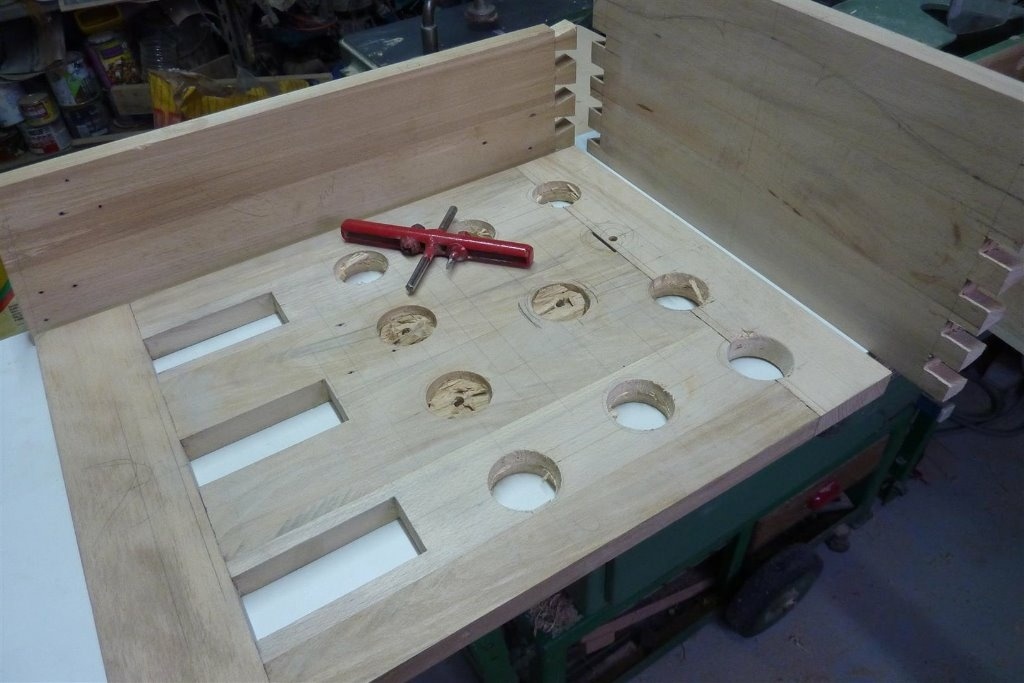

le moulin est a partir de fer 40x6 sonaxe en diam 8mm. les palets diam 38 (en rapport avec la gueule de grenouille epr 5 ..les trous du plateau diam 47 ..la hr du dessus plateau ;75 cm un couvecle de vielle sonnette velo est même pendu dans le conduit de sortie de grenouille pour avertir du passage galet ... ça amuse les gosses ....je n'avais aucun plan pour cette realisation

captain


Je jouais a ce jeu la quand j'étais gamin avec mes parents et mes oncles dans un centre espagnole on se retrouvais en famille .Que de bon souvenir ,merci sanglier il est superbe ton jeu .

ecto1


vraiment impressionnant !

sanglier


la grenouille a eté fabriquée en premier car je ne voulais pas acheter ( env 80 £)
et j'etais pas sûr de la reussir

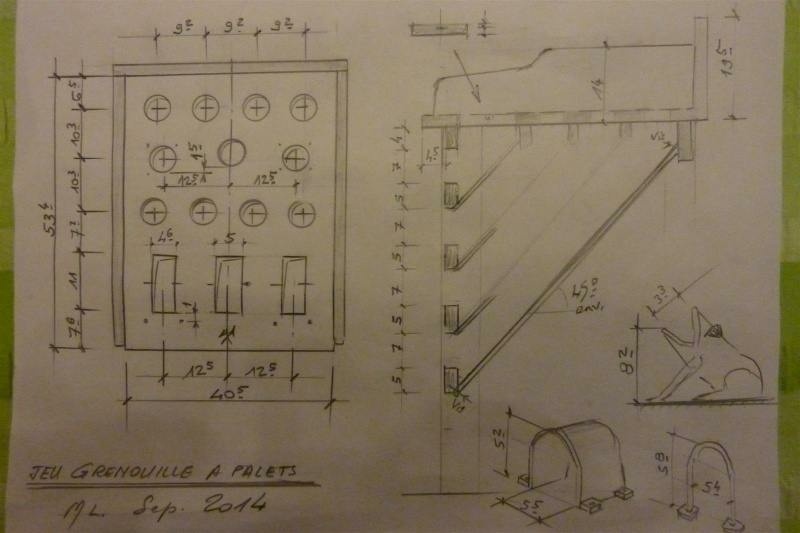

j'ai crayonner une epure qui a eté modifiée suivant mes sections rabotées

sanglier


le plan existe sur "les copzaux assos fr " par J J T

foal


superbe réalisation, vraiment très réussie, chapeau!!!
