Snail

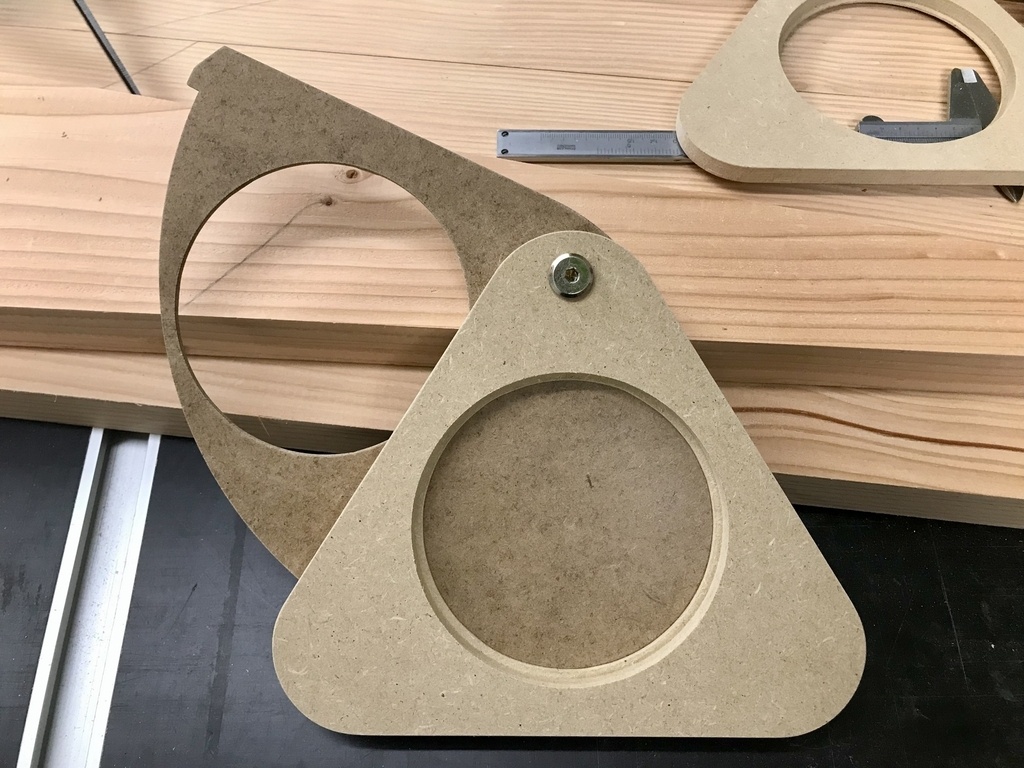

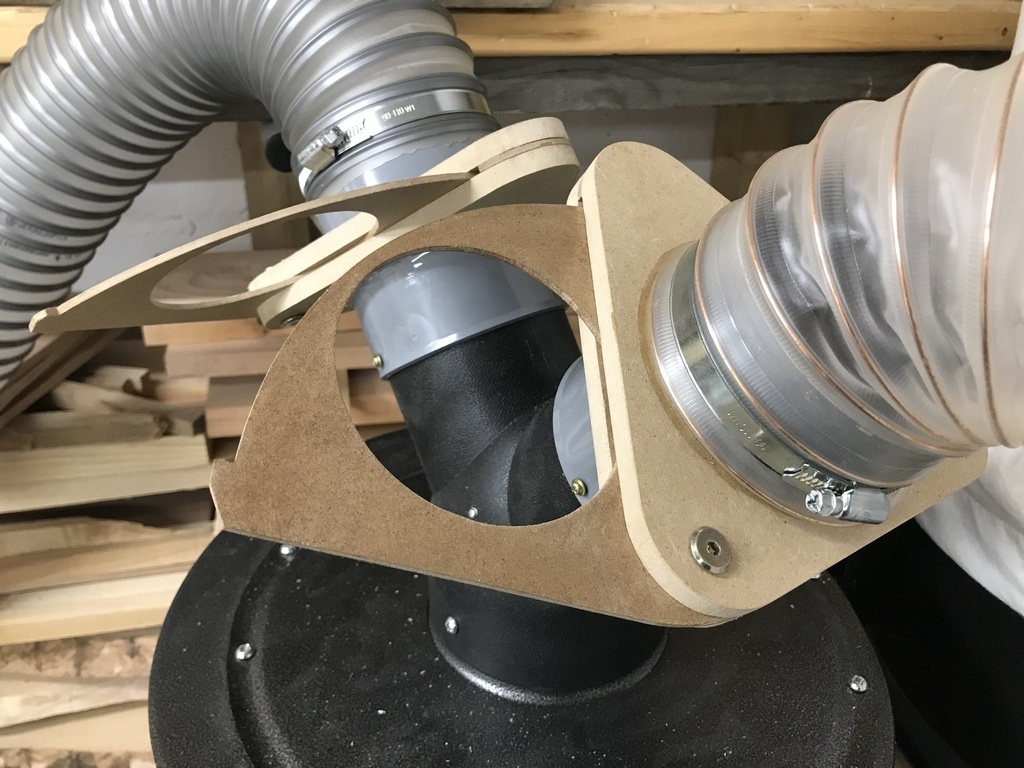

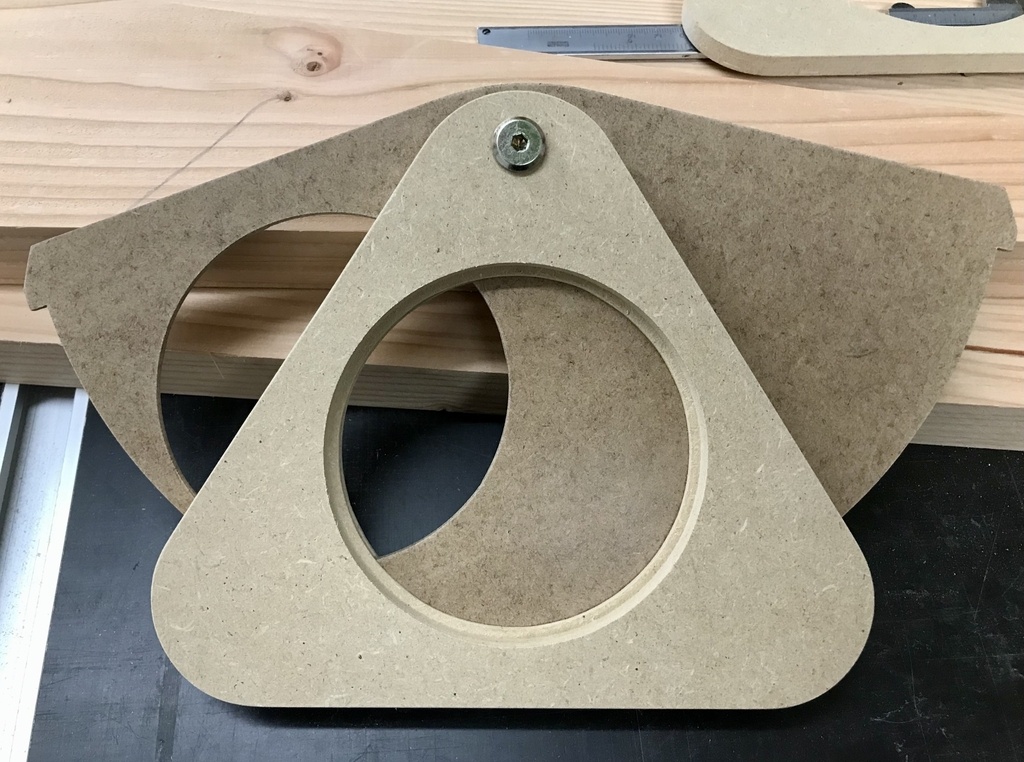

Obturateur guillotine pour aspirateur à copeaux


Obturateur guillotine pour aspirateur à copeaux
Diamètre 100mm
Compacté pour être compatible avec une CNC 3018
Extérieur : MDF 9mm
Intermédiaire : MDF 3mm
Raccord PVC diamètre 100mm (ext. 106mm) coupé en deux morceaux, collés à l'époxy

Publications associées


Discussions

Snail  a publié la création "Obturateur guillotine pour aspirateur à copeaux".
il y a 4 mois
Oak
( Modifié )

Top. Efficace ? Des pertes en fonctionnement ?

Snail

Merci.
Efficace, oui. Ça m’évite les alternances de tuyaux et remise en place du bouchon au niveau de l’aspirateur entre la rabot/degau, scie sous table et scie à ruban.
Pas de pertes notables, les copeaux et sciures sont toujours bien aspirés.

chrislorax

Le MDF n'est pas le meilleur matériau, c'est très poreux à l'air.. Tu risques d'avoir pas mal de pertes sans t'en rendre compte.

Snail
( Modifié )

J’y ai pensé. Mais j’ai peu de longueur de tuyau. Même si je perds, l’aspiration reste efficace.
Je n’ai que deux trappes. Effectivement sur un réseau plus conséquent, cela peut être dommageable.
Mais les éléments sont bien ajustés, il n’y a déjà pas de grosses fuites dues à des jeux parasites.
Pour l’instant ça me va.
C’était aussi pour m’amuser avec la cnc. J’ai partagé au cas où la 3D pourrait inspirer ou aider quelqu’un.

chrislorax

c'est pas l'ajustement le problème, c'est que l'air passe complètement à travers toute l'épaisseur du médium. Dans notre makerspace, on utilise une simple plaque de MDF avec une pompe à vide pour tenir des pièces sur la cnc..

Snail

J’ai bien compris. Un aspi à copeaux ne génère pas une grosse dépression mais plutôt un gros flux d’air (contrairement à un aspi classique), donc ça ne m’inquiète pas trop.

paul33
( Modifié )

Belle réalisation, je suis intéressé à en réaliser.
2 questions:
Sauf erreur, je ne vois pas de coupe. Donc, quelle est l'épaisseur du volet mobile (5mm?) et des 2 bâtis en MDF?
Comment sont fixés les 2 tubes PVC de 100mm de chaque côté de la guillotine (en force, colle) pour bien tenir dans le temps?. Longueur de ces 2 tubes: 50mm environ?
Merci pour la réponse

Snail
( Modifié )

Tout est dans la description ! 😜
Mdf 9mm et 3mm
Mais ce n’est qu’indicatif, ça marche pareil avec plus épais. J’ai juste fait avec ce que j’avais. Par contre, les deux pièces intérieures sont faites avec la même chute, pour avoir strictement la même épaisseur.
Pour le manchon pvc, il doit faire 120mm de long (~2x60 une fois coupé).
Le pvc est collé à l’époxy.
Bonne réalisation.

paul33

Merci. je n'avais pas vu que cela été écrit?
J avais m'y coller (à l'epoxy!) pour faire les mêmes.

Snail

De rien. Bonne réalisation.

Sandokan

Bonjour
Pour imperméabiliser le medium faire une mélange de silicone en cartouche et de whithe spirit. 1/2 cartouche par litre environs. Etaler au pinceau et laisser sécher.
