Snail

Table élévatrice

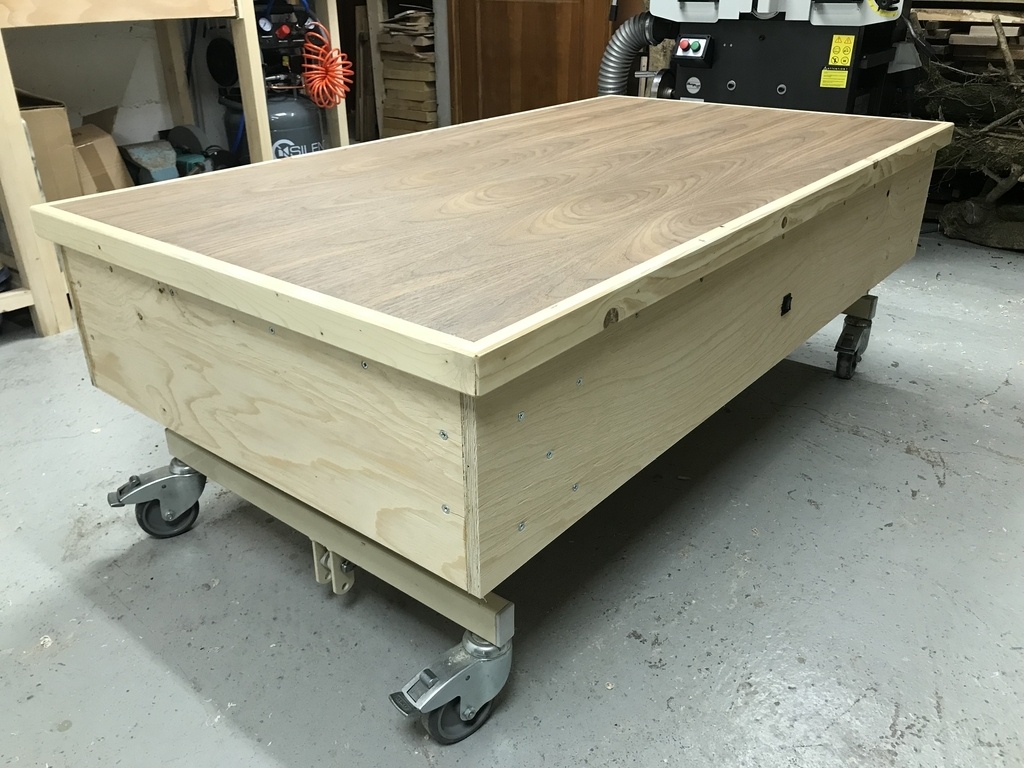

Une table élévatrice avec les moyens du bord, sans soudure. De la récup’ encore une fois.

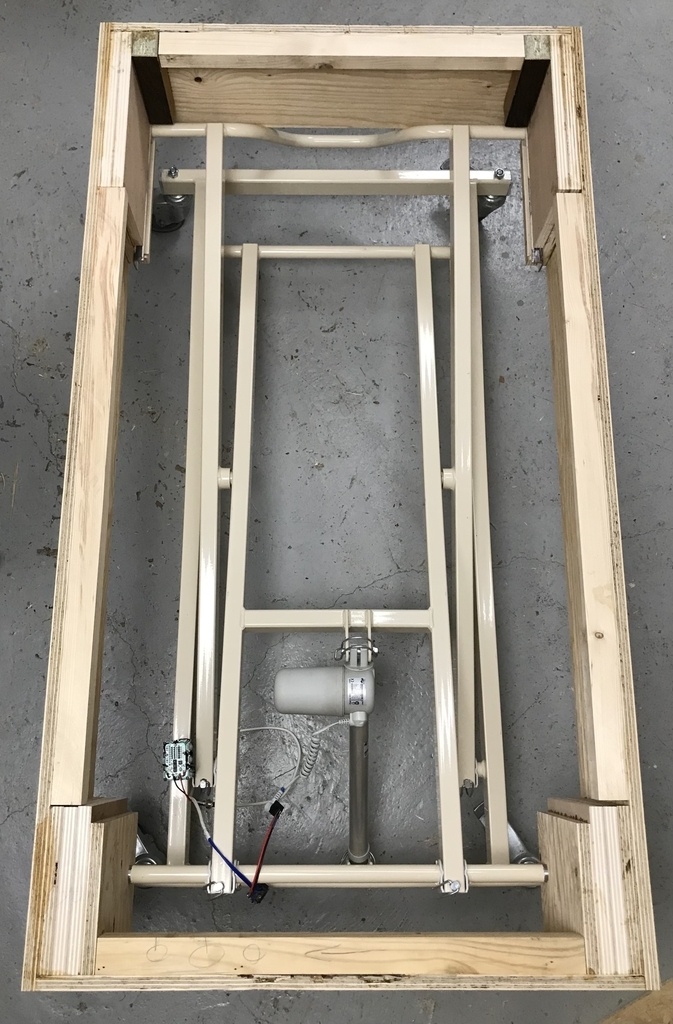

La base est un lit médicalisé. Je n’ai conservé que le vérin principal qui règle la hauteur. Le sommier a été retiré. La structure a été légèrement diminuée en largeur, juste en sciant les extrémités des tubes.
Le mouvement de montée/descente est juste assurée mécaniquement par un axe de rotation et deux glissières.

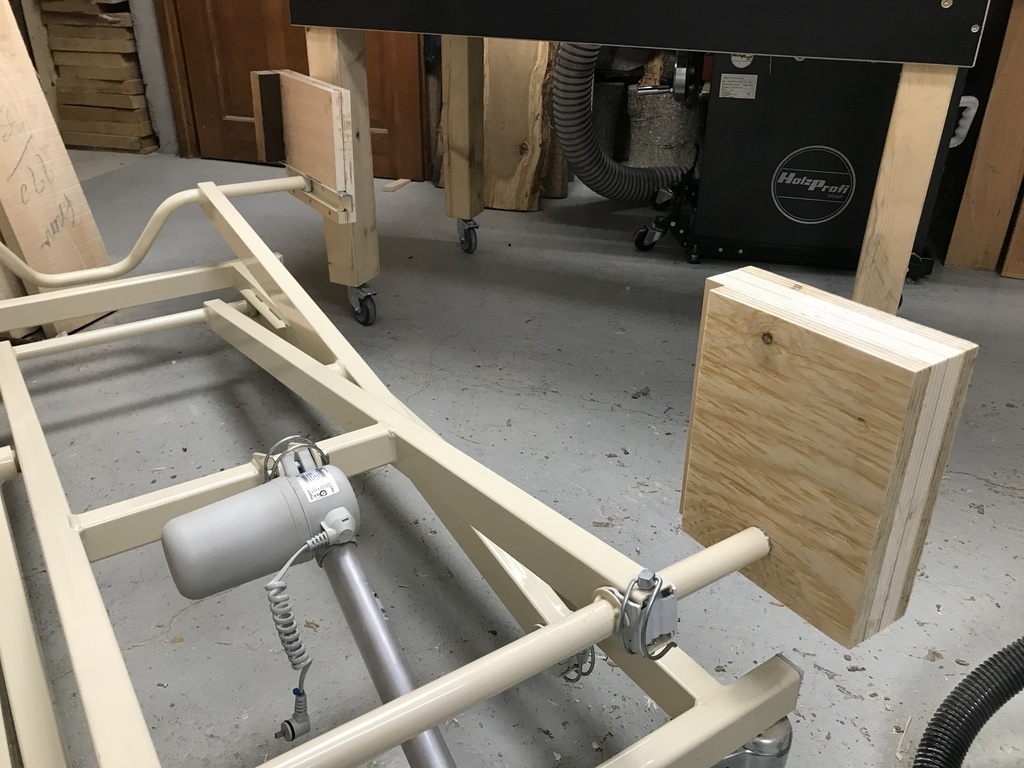

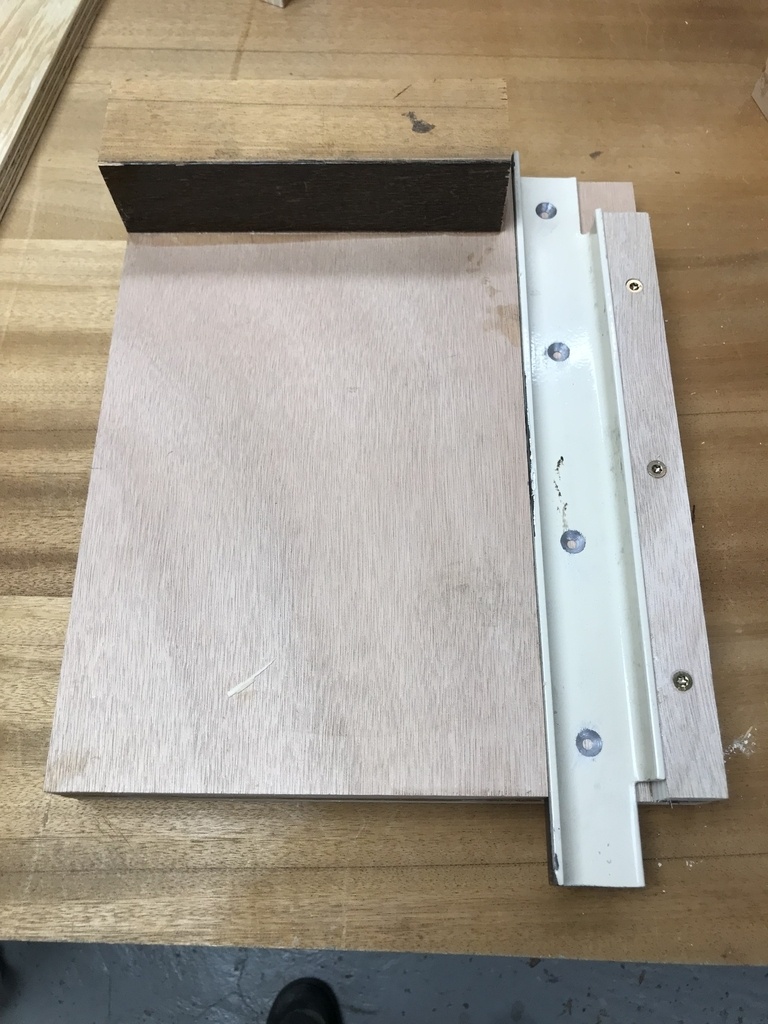

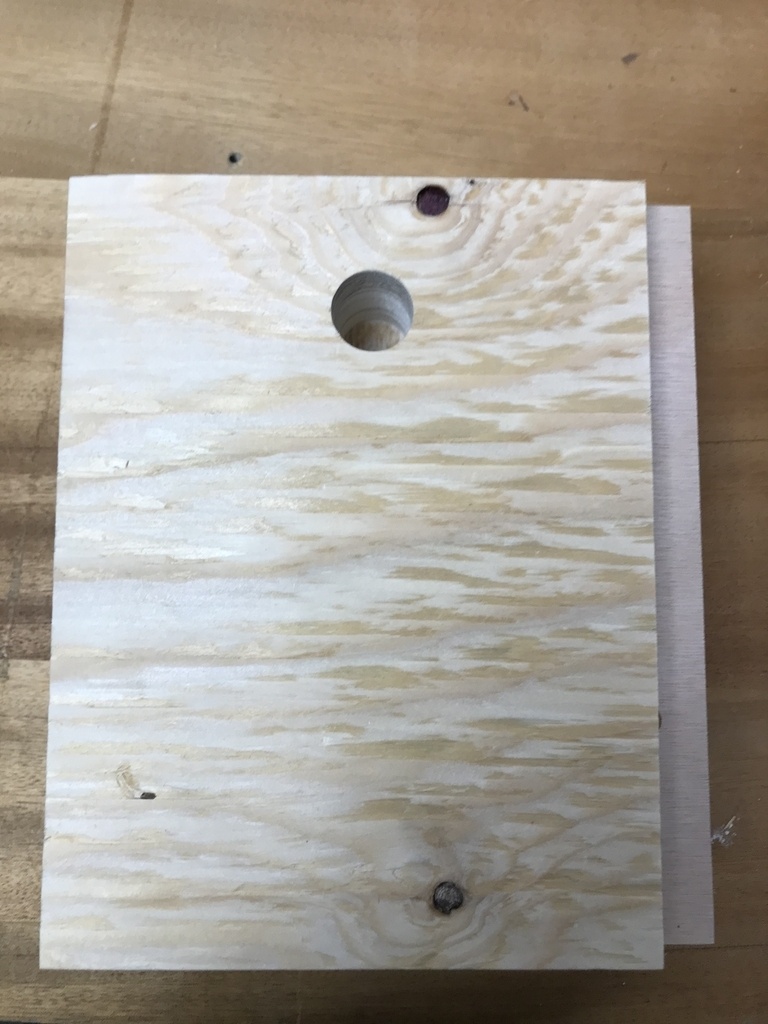

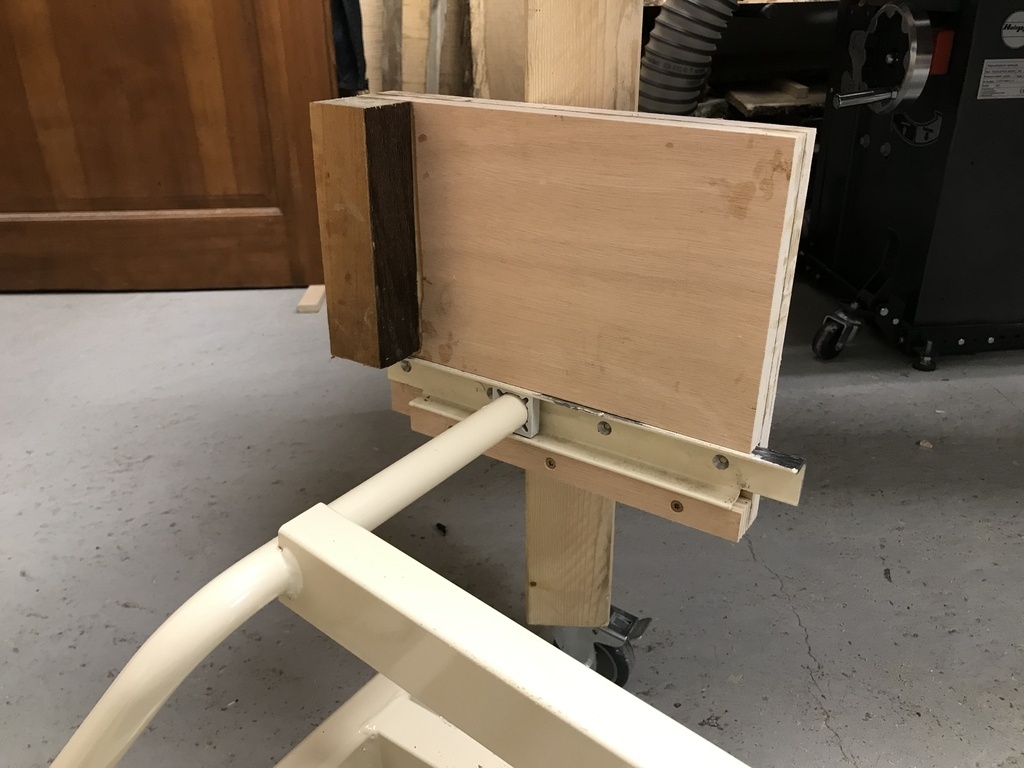

L’axe vient donc se loger dans deux blocs de CP. Les glissières ont été retirées du sommier et insérées dans deux blocs de CP. Pas de soudure.

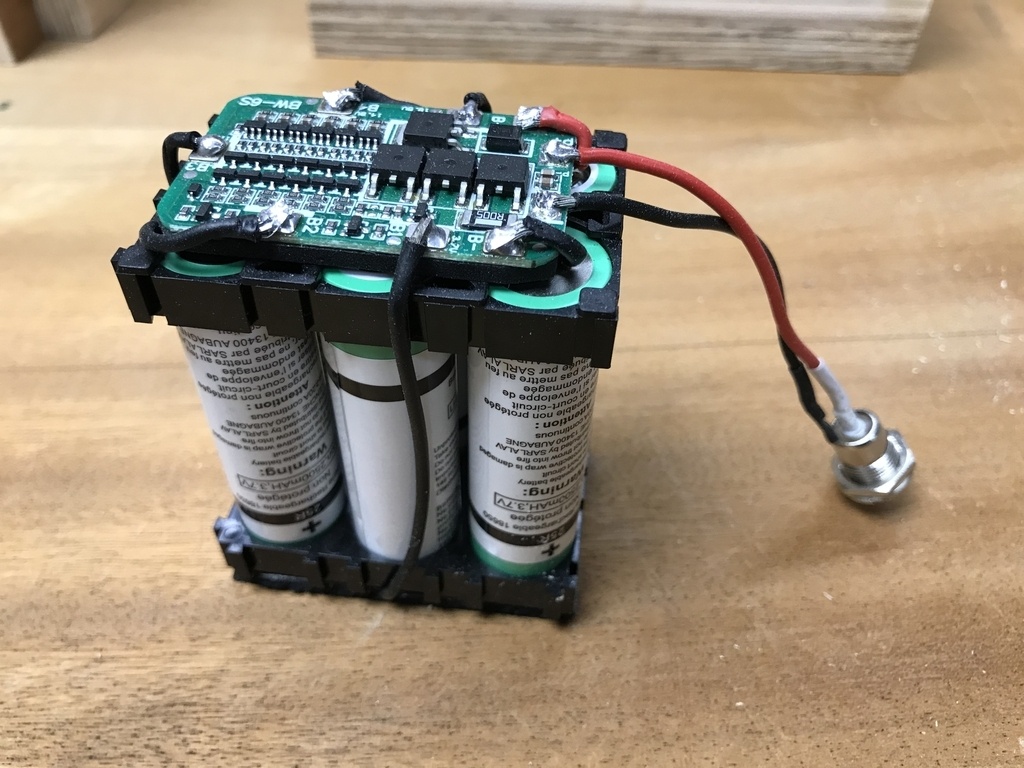

Pour l’alimentation électrique, j’ai retiré le transfo, la télécommande pour ne garder que le vérin et son câble d’alim. Il est maintenant alimenté en 24V par 6 accus 18650 et piloté par un interrupteur inverseur de polarité 3 positions.

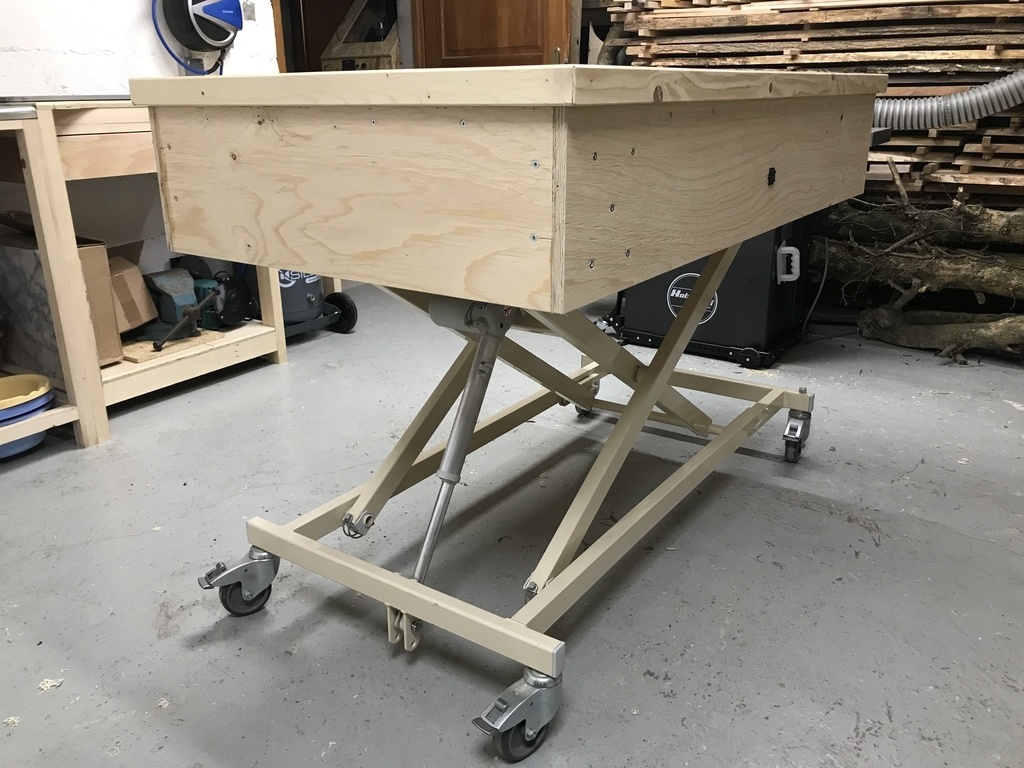

Le vérin développe 8000N (800kg) en longi. Même incliné, en position basse, la capacité de levage reste de plusieurs centaines de kg. La hauteur peut être ajustée de 55cm à 105cm.

Je veux bien admettre que ce n’est pas une « création » au sens de cette section. Je ne m’offusquerais pas si elle est retirée ou déplacée. Mais je ne sais pas trop où la placer.

Mis à jour

Discussions

Snail  a publié la création "Table élévatrice".
il y a 1 an
Erebor
( Modifié )

Mais si mais si c'est une création ! Et même une super création !
Ça va la stabilité quand elle est levée ?

Snail

Merci.
C’est pour cela que je n’ai pas investi dans les matériaux pour la réaliser. J’avais aussi une crainte de ce côté.
Mais pas de soucis concernant une éventuelle bascule.
Comme cela reste une structure articulée, avec forcément du jeu dans les liaisons, elle oscille légèrement latéralement.
Pour le ponçage, collage, assemblage, … elle me convient très bien. C’est tout à fait tolérable.

AvecUnBoutDeBois
( Modifié )

Très ingénieux. Superbe création.
Merci pour le partage.

Snail

Merci.
Je n’aurais pas employé le mot « superbe » … 😉

AvecUnBoutDeBois

C'est vrai que je me suis un peu emballé 😉, mais c'est pour encourager 👏

Snail

😁
