Expérimentation du weekend :
je voulais suspendre mon 2e écran pour pouvoir le pousser facilement et utiliser l’imprimante multifonction qui est dessous.
Pas sûr que ça fonctionne, j’ai choisi du hêtre pour la solidité.
Les morceaux font en longueur 200mm pour les principales et 75mm pour l’intermédiaire, 80 par 20 mm de section.
J’ai arrondi les différentes sections de bois, puis avec un gabarit, j'ai fait comme des assemblages à queues droites (14*20mm) à la défonceuse. Enfin assemblées et serrées à plat, j’ai percé les axes des charnières à la perceuse à colonne. Les axes sont des tourillons de hêtre de 6mm de diamètre.
Bref, je me demandais si ça allait résister à l’effort , j'ai essayé en fixant le tout dans la presse de mon établi.
Et hop, ça a tenu.

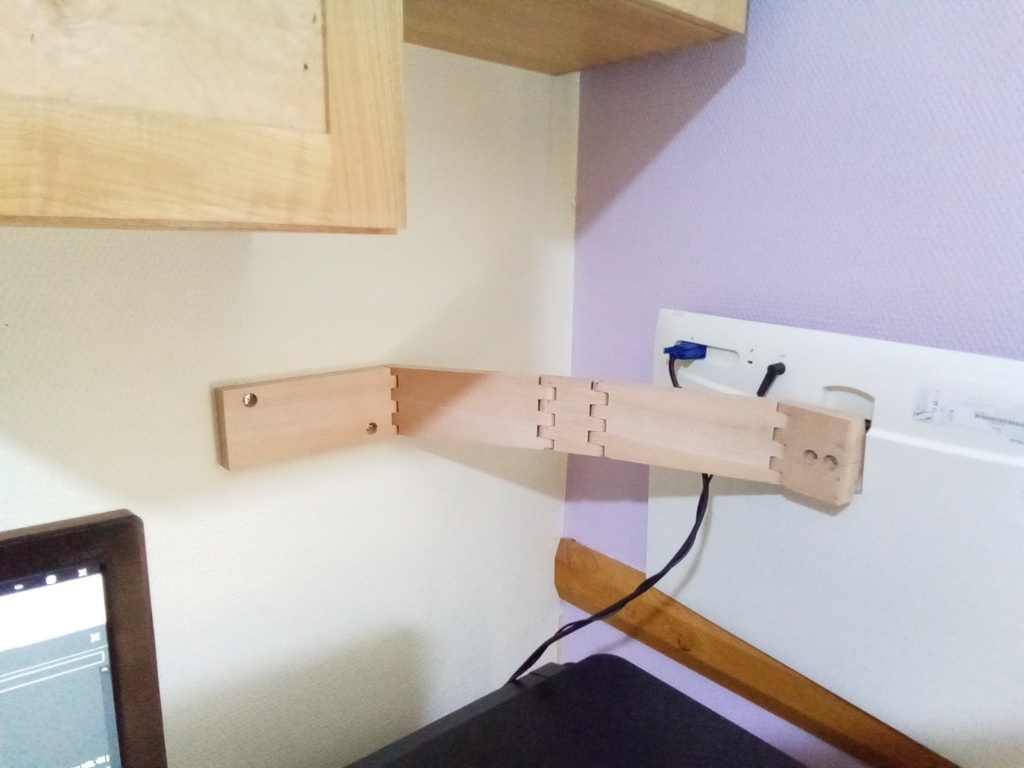

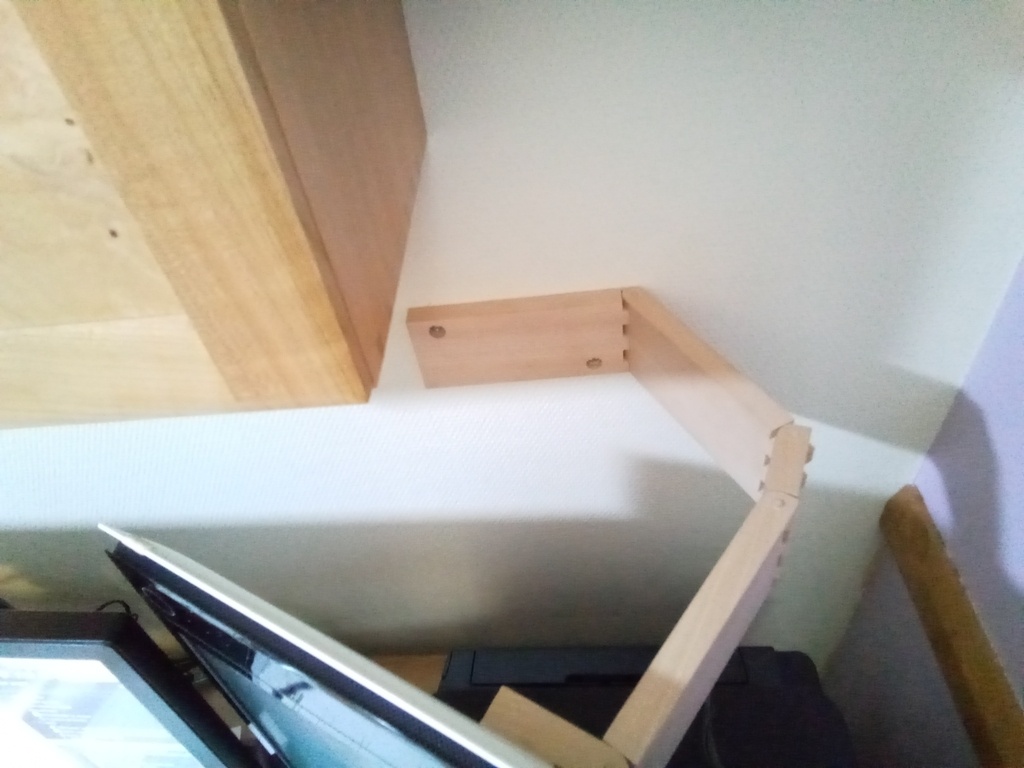

Une fois fixé au mur, c’est fonctionnel., je peux le replier contre l'un ou l’autre mur au besoin.
Je verrais avec le temps si ma petite expérimentation tient ...
Licence
Discussions
Quelle (belle) idée ! Quelle audace ! Bravo !
Merci bien. En même temps je ne prenais pas beaucoup de risques, l’écran est vieux. C'est le côté «prototypage» qui est sympa à faire.
Ça tombe à pic, j’avais dans les cartons d’en acheter un
Oui, c'est pas le même prix
Bonne idée que je retiens pour fixer une TV.
Bravo et merci pour le partage.
Je suis preneur d'un retour d'expérience sur la solidité, l'usure et la prise de jeu du système.
Merci, je vous tiendrai au courant.
Si tu ne fais pas pivoter tous les jours ce bras, il n'y a pas de raison qu'il prenne un gros jeu.
Alors après 3 ans ? Toujours robuste ?

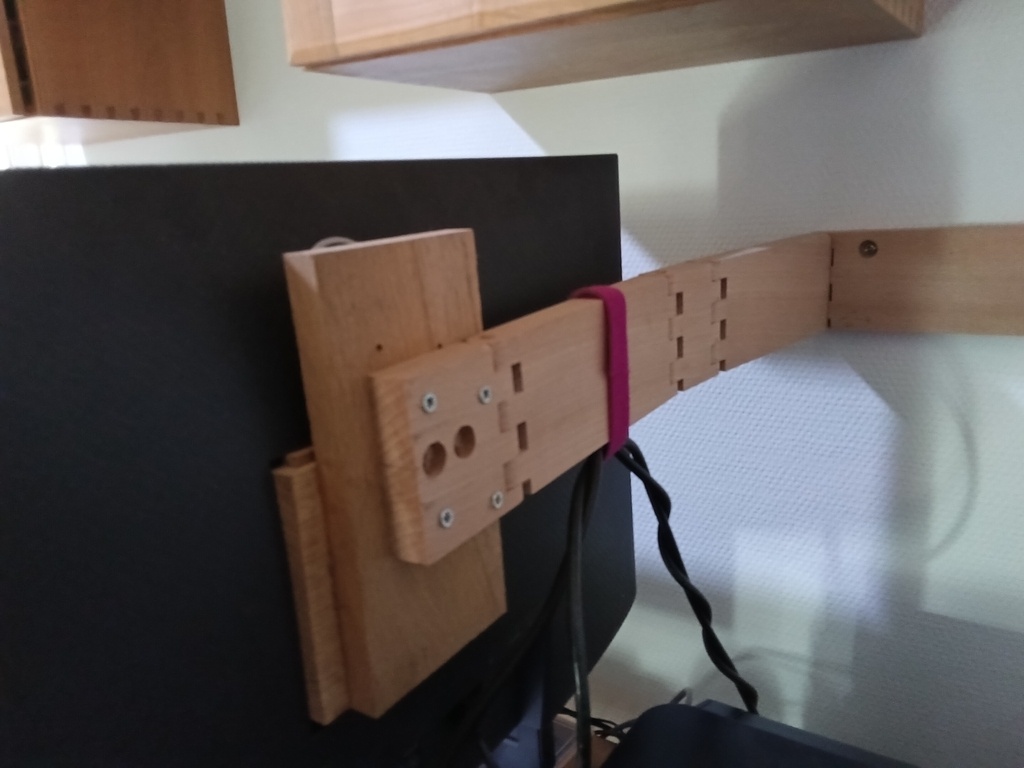

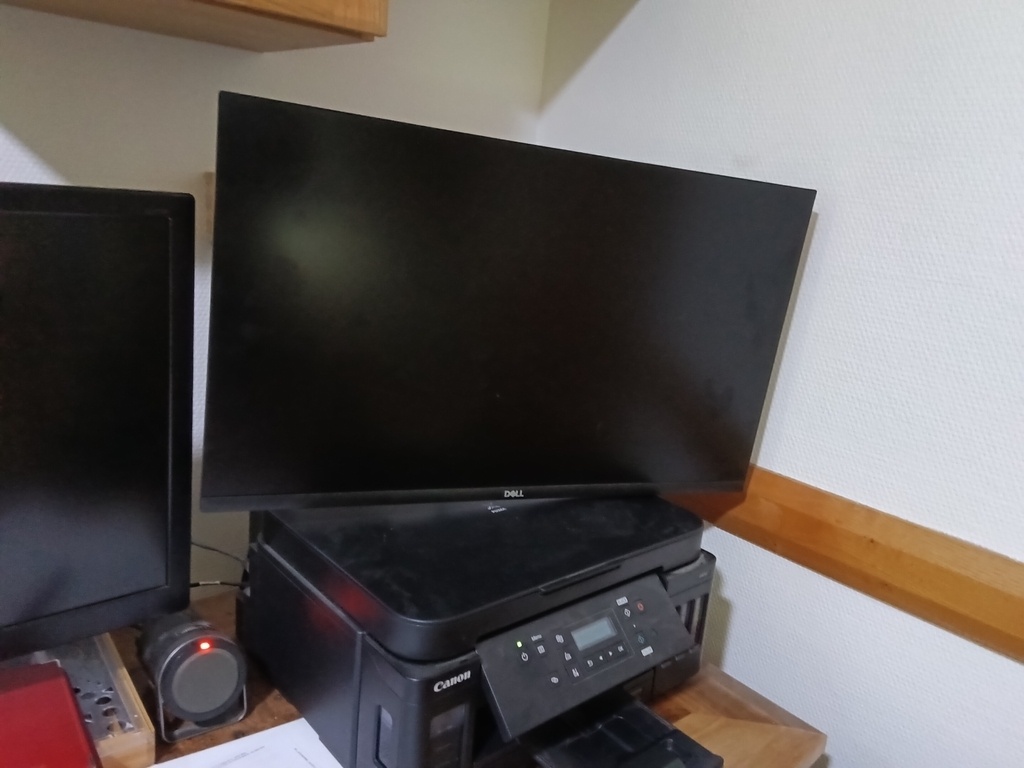

Oui, il reste robuste. Entre temps, j'ai changé l'écran pour un autre un peu plus grand et le sens de l'articulation.

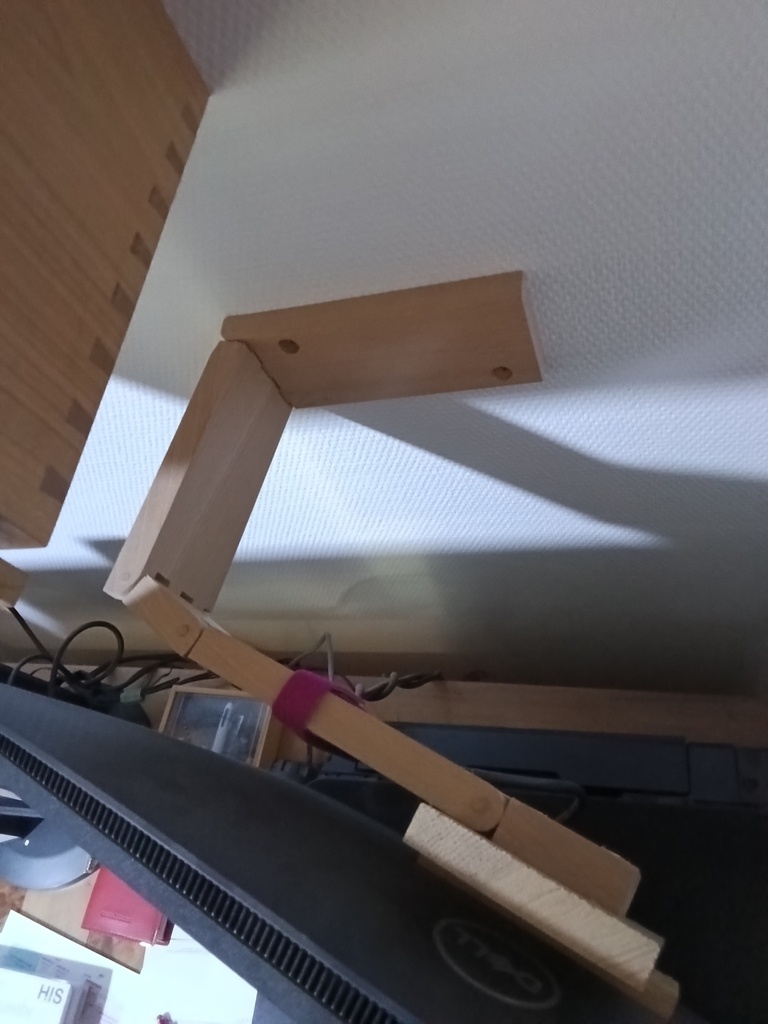

Sur les photo, on voit tout de même qu'il a pris un peu de jeu et qu'il penche un peu sur la droite. C'est dû au fait que le bras fait un détour sur la gauche avant la fixation de l'écran, cela crée un porte à faux.
Ça n'a pas la facilité de mouvement des support métalliques, mais comme je le replie peu souvent, ça me va.
On pourrait résoudre les défauts en faisant en sorte que les articulations soient dans l'axe de l'écran pour éviter le porte à faux. Il faudrait penser davantage l'implantation des fixations. Éventuellement faire deux bras plus légers ?
Sinon, les assemblages/articulations n'ont pas bougé.
Bref c'est un prototype à améliorer.
JPLegno merci.
Ca pourrait etre intéressant d'essayer en accordéon pour rester dans l'axe central et éviter le détour à gauche. À méditer.
Atelier Boask oui, c'est ce que je me disais aussi.
Merci.
