MENFRA

Obi Wan Kenobi


Ça fait quelques temps maintenant que la gravure laser me titille et ça y est je me suis lancé.

J'ai fait l'acquisition, après quelques heures de comparatifs, d'un Laser Ortur Master 2 S2 LF avec l' option de buse d'air sur la sortie laser ainsi que le tambour de maintien Rotary Roller pour la gravure rotative.

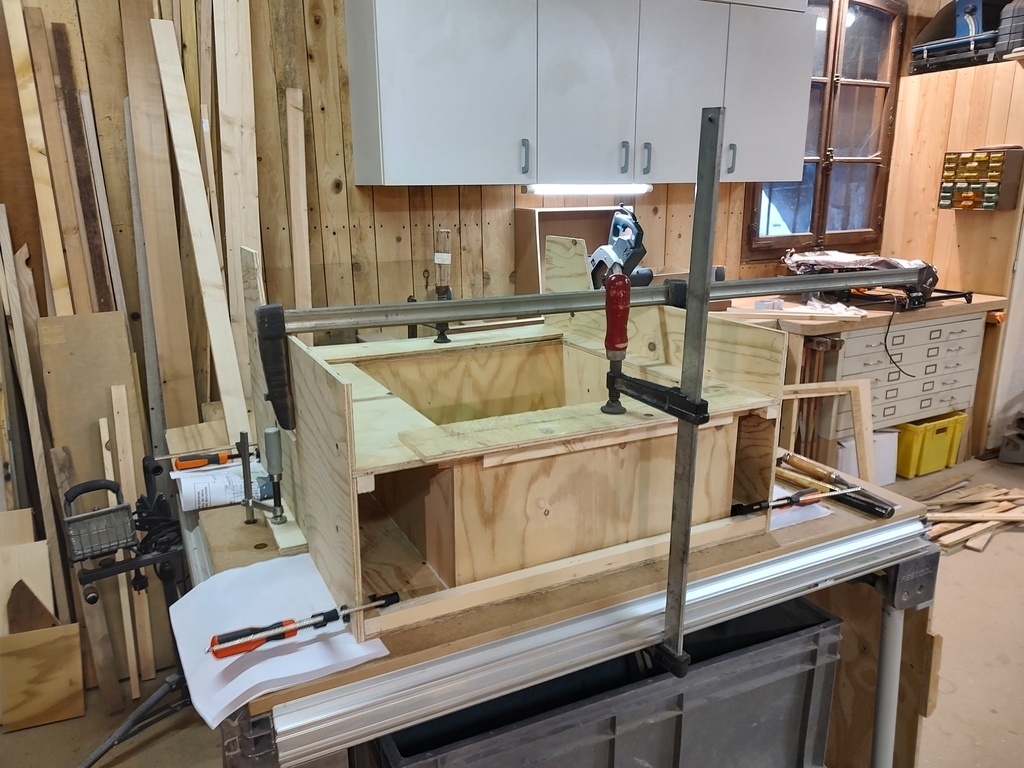

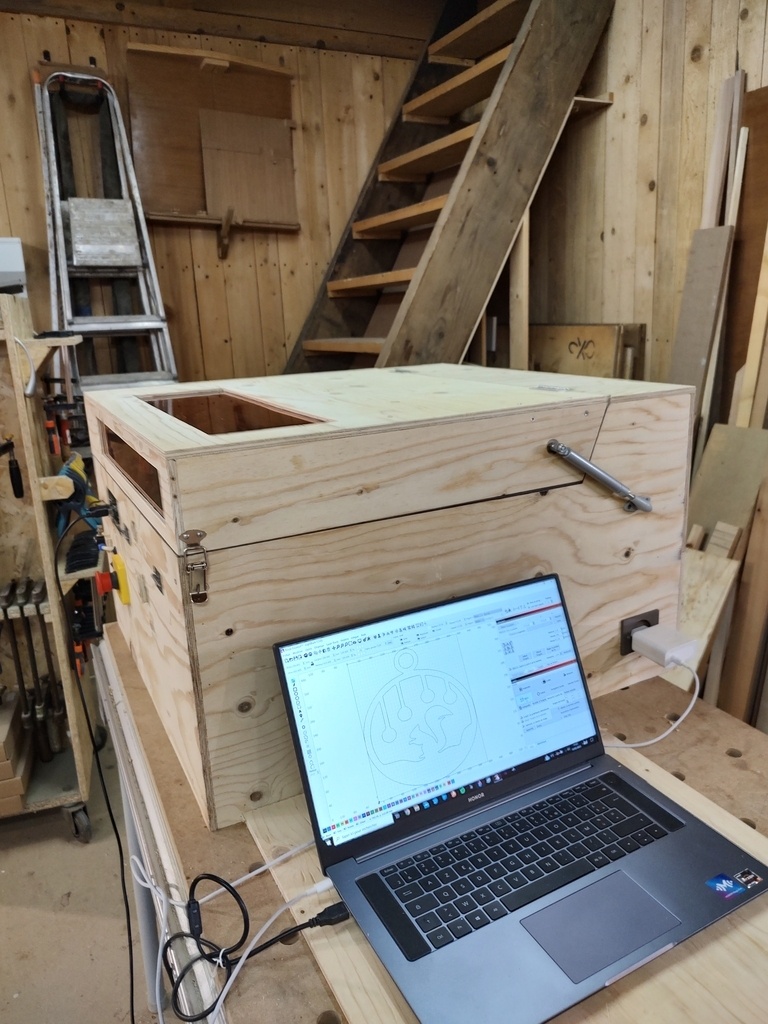

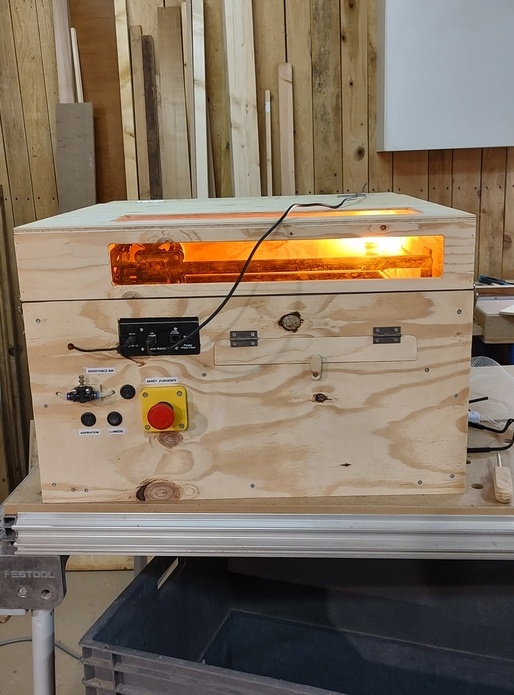

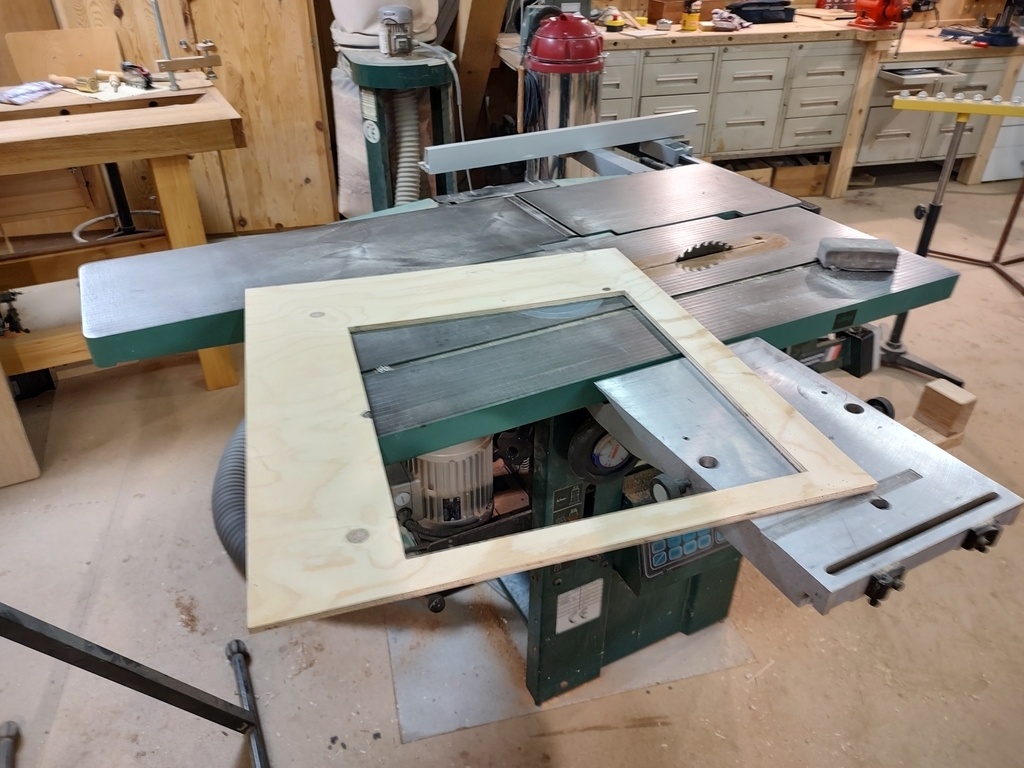

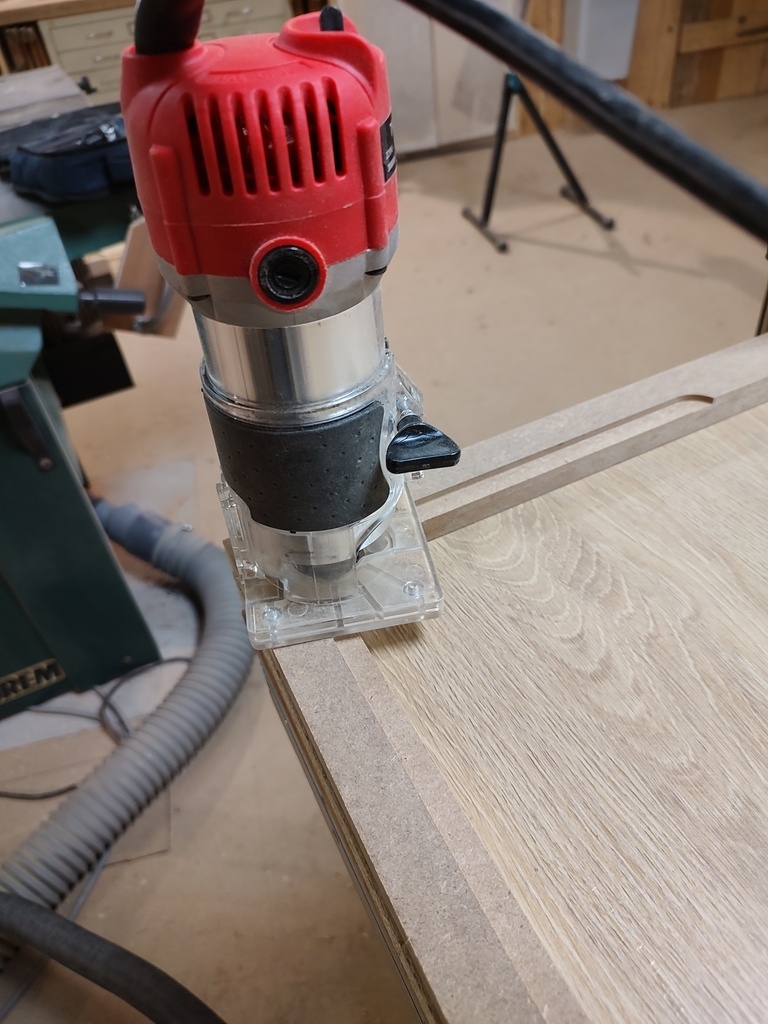

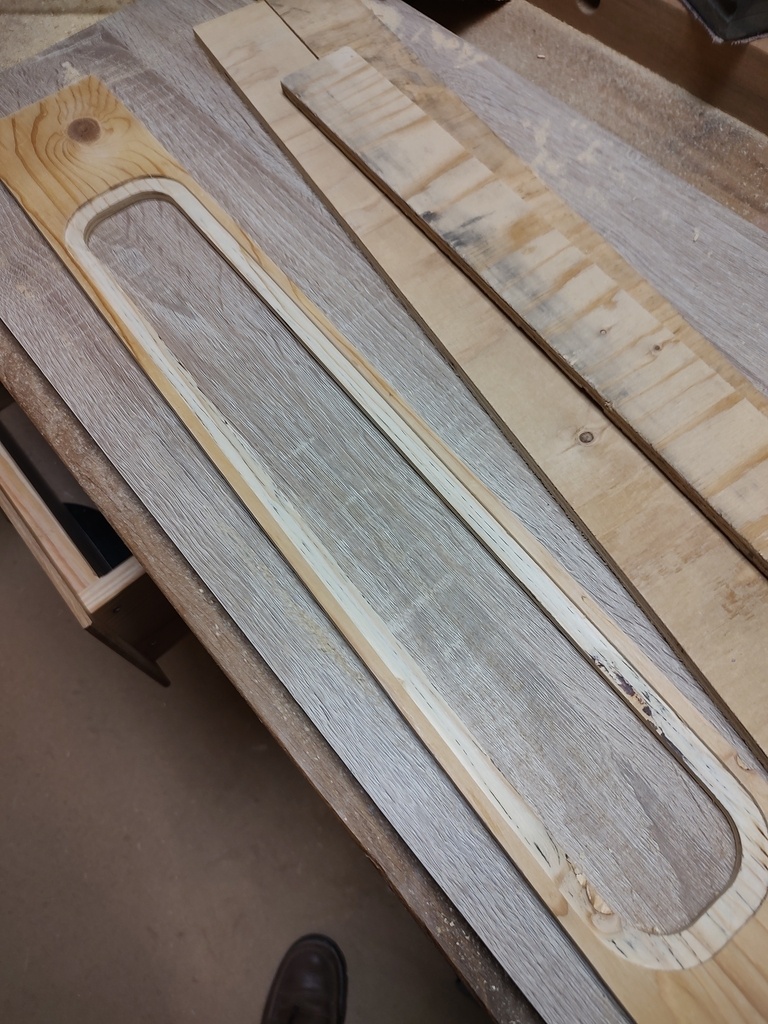

Pour me simplifier l'utilisation de ce nouveau joujou et aussi et surtout pour la sécurité j'ai décidé de confectionner un caisson de confinement hermétique réalisé selon plusieurs critères:

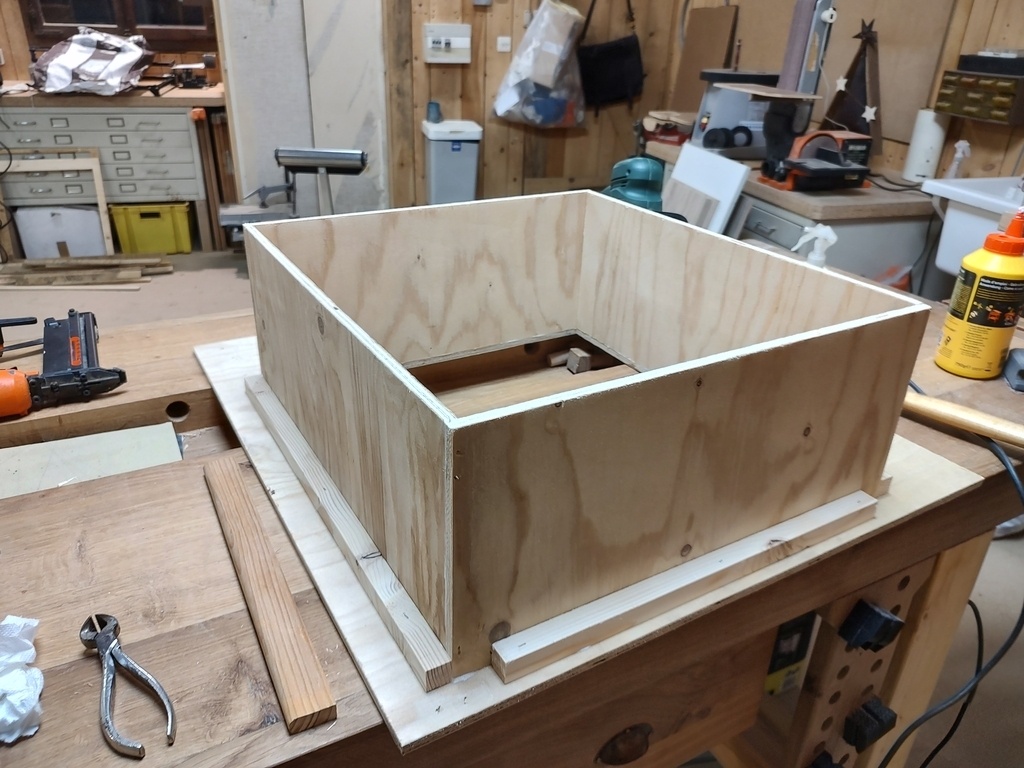

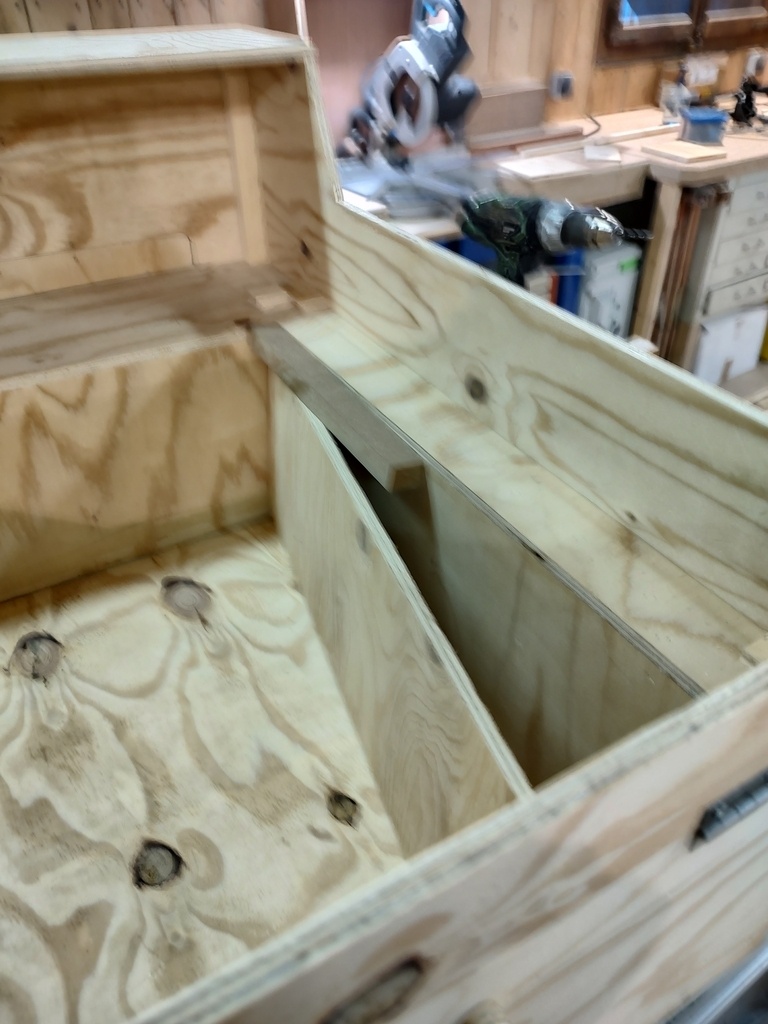

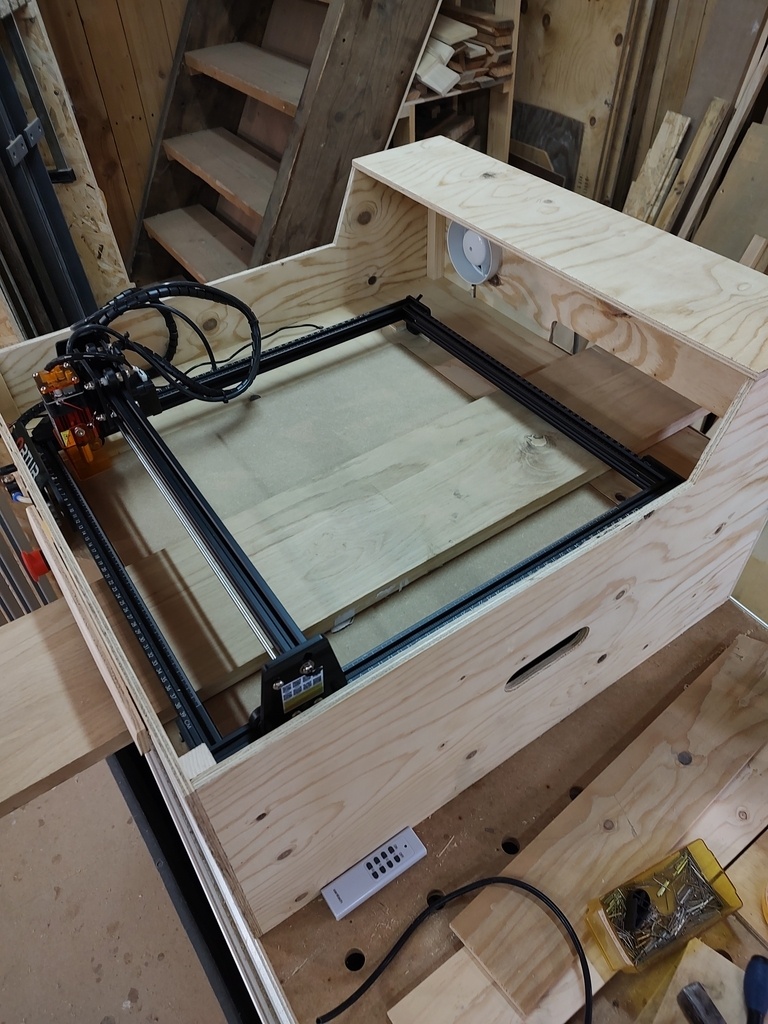

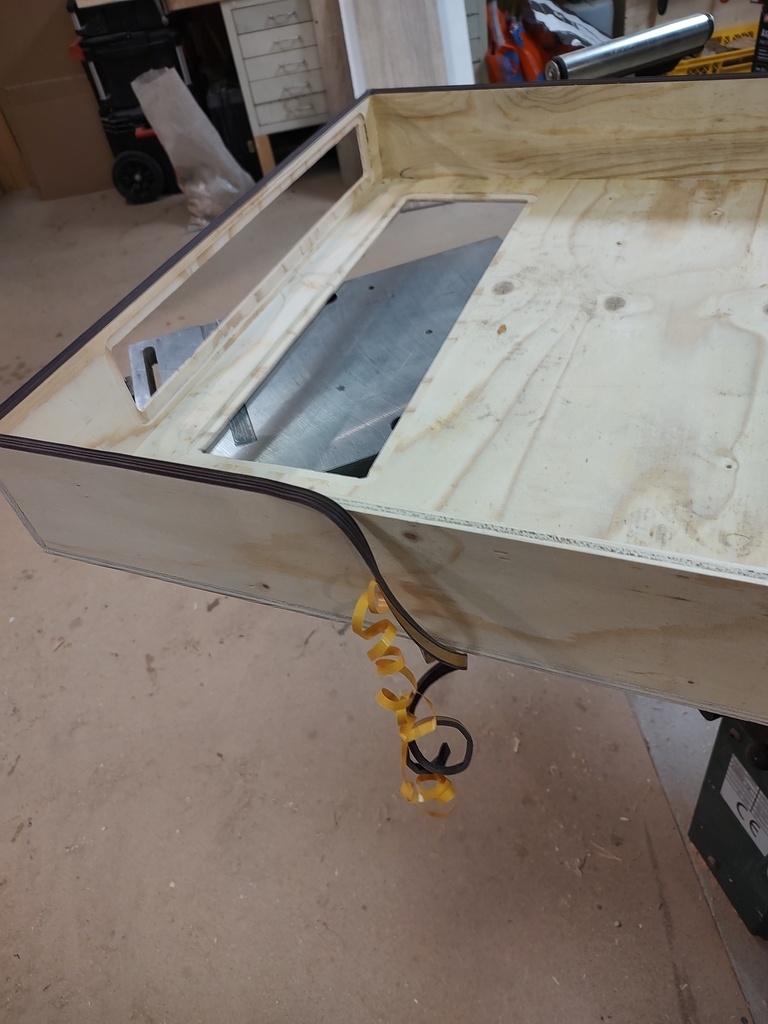

1- Présence d'une fosse pour recevoir le Rotary Roller ou tout autre pièce épaisse à graver sans avoir à surélever le laser

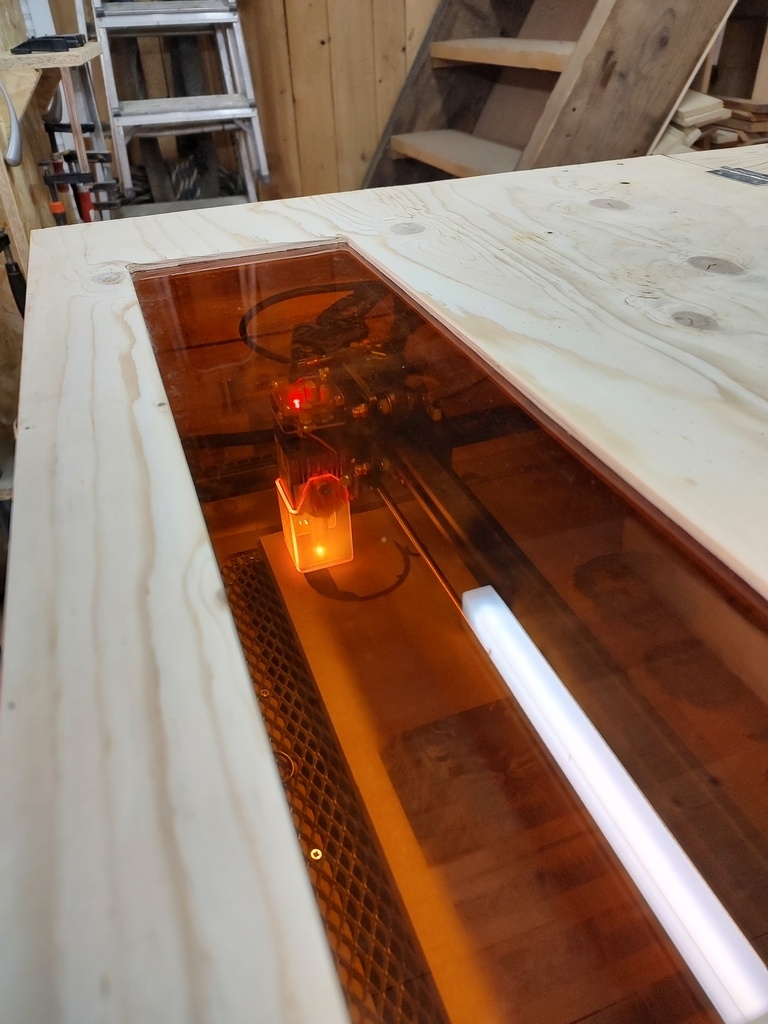

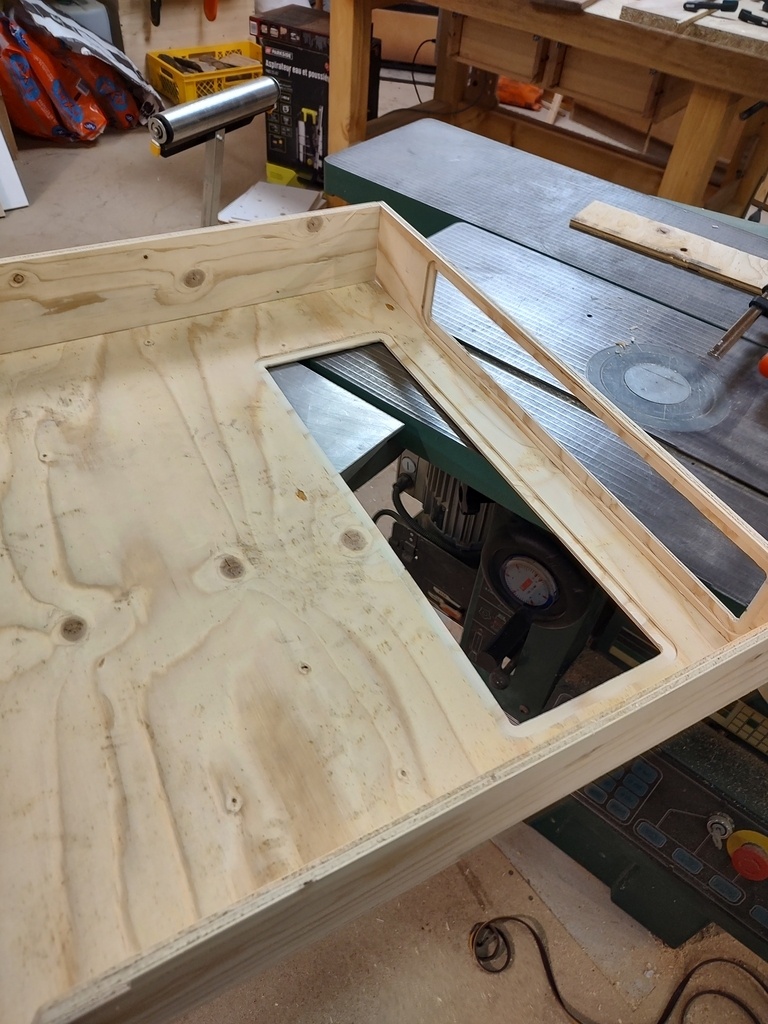

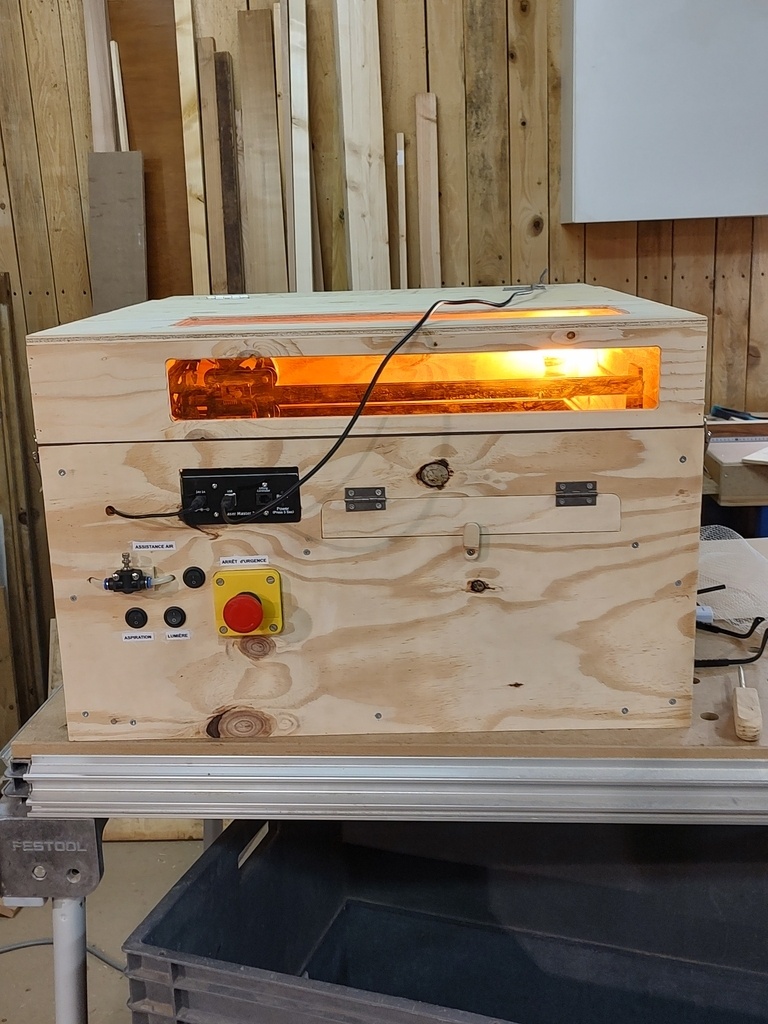

2- Confinement total de l'appareil par un couvercle sur vérins facile à manipuler et permettant de visualiser les travaux en cours sans danger pour les yeux

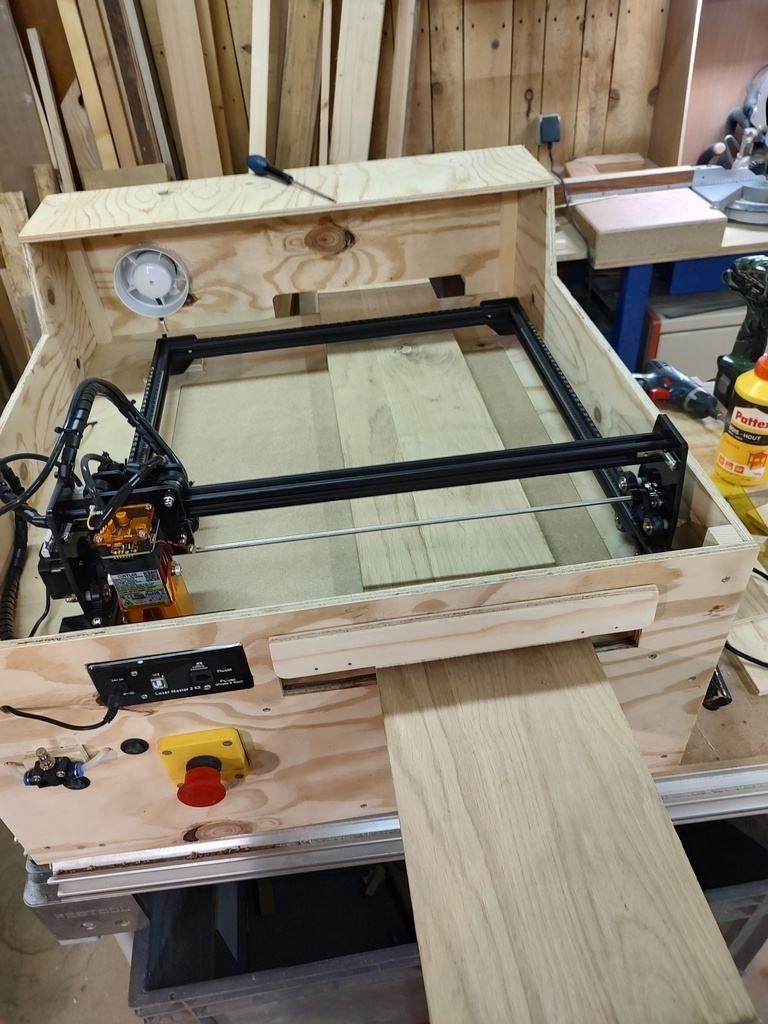

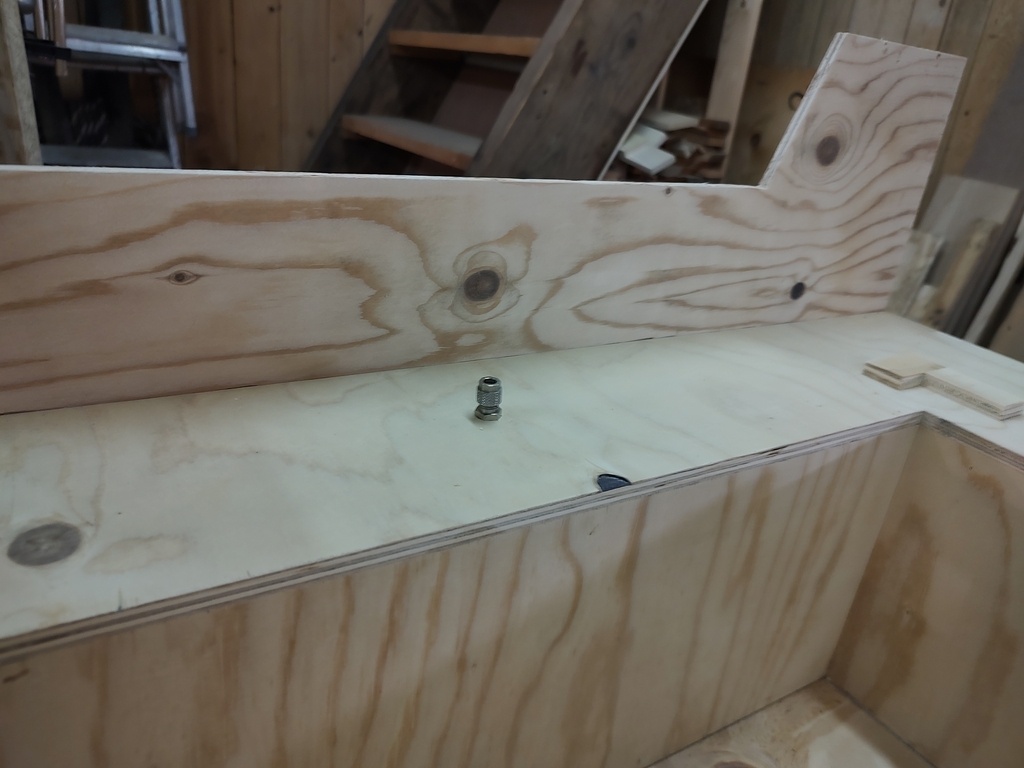

3- Evacuation des fumées grâce à un ventilateur branché sur une gaine vmc souple rejetant à l'extérieur du local, assistance d'air (réalisée avec une pompe d'aquarium bien moins chère que celles proposées par les vendeurs de laser) avec raccordement fixe dans le caisson et réglage du débit par robinet en façade, prise de courant pour le PC sur le côté, lumière intérieure et enfin un interrupteur stop de sécurité car mon modèle de laser en est dépourvu.

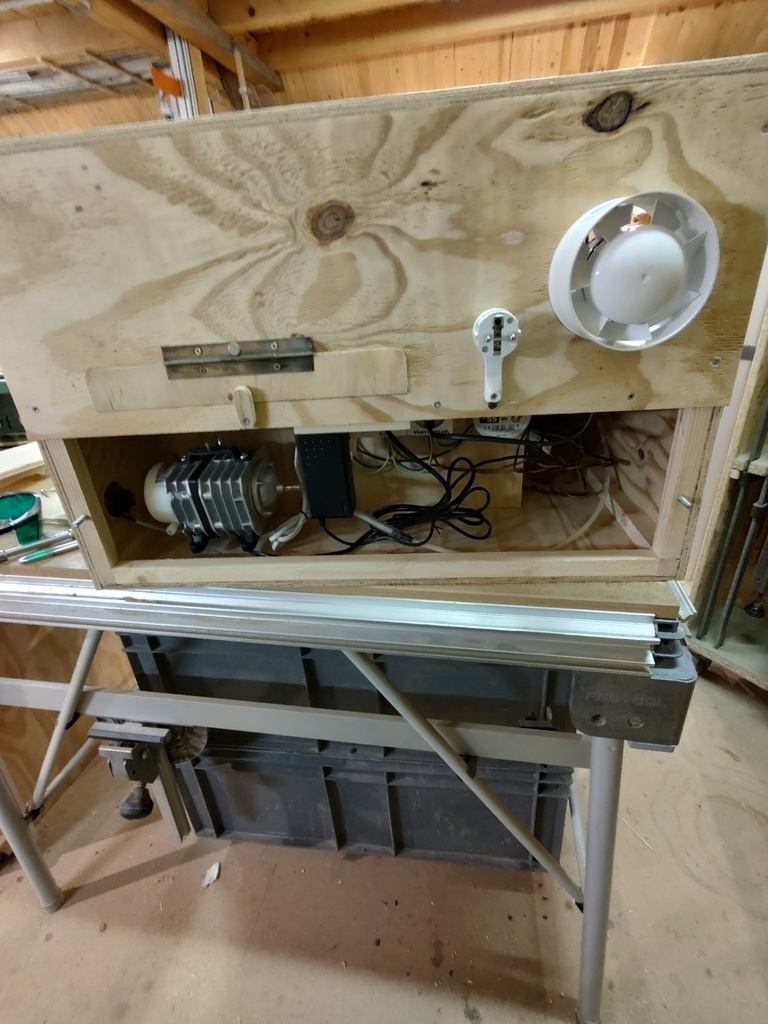

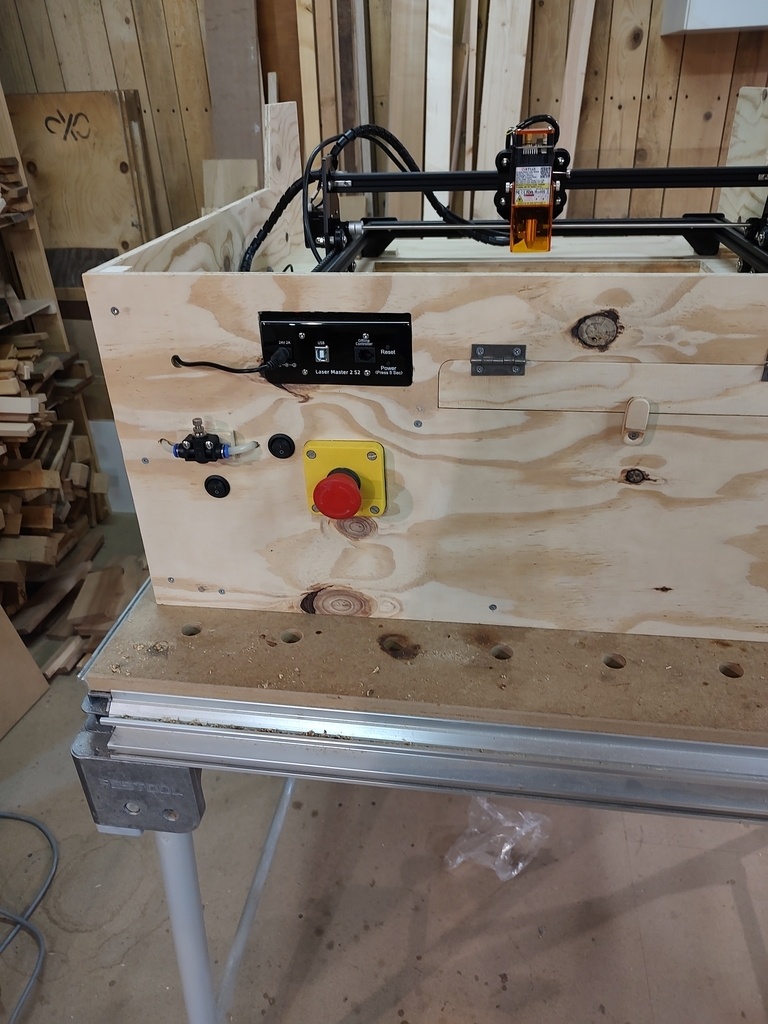

Le local technique est à l'arrière fermé par une trappe amovible et les commandes électriques sont situées sur la face avant.

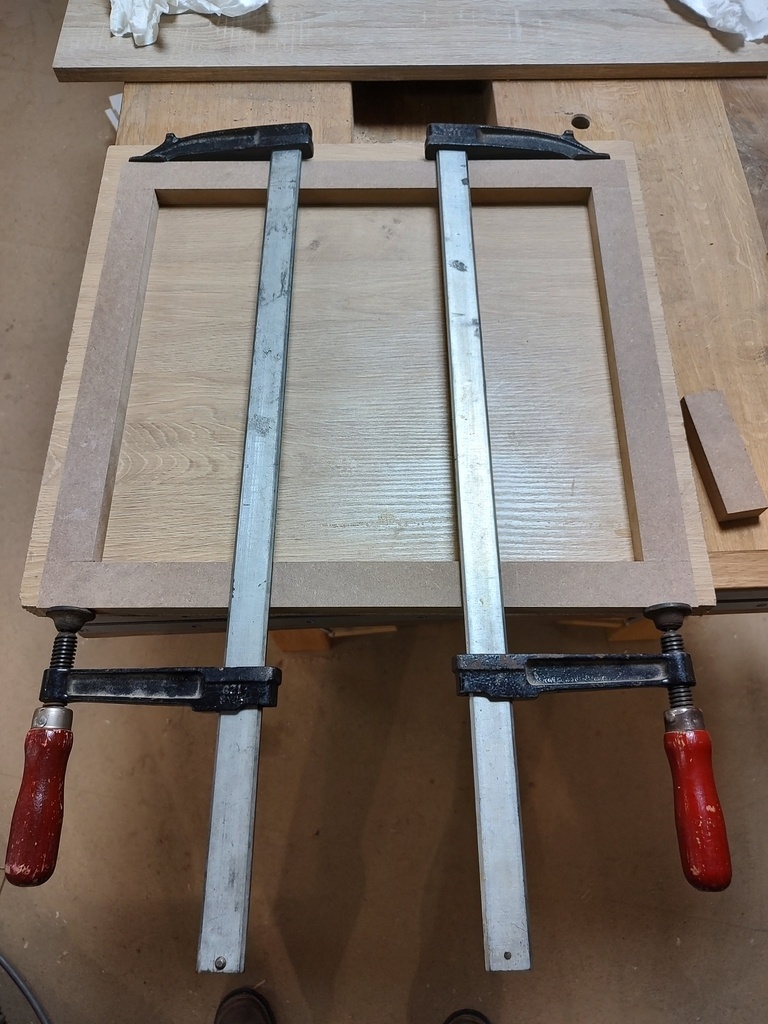

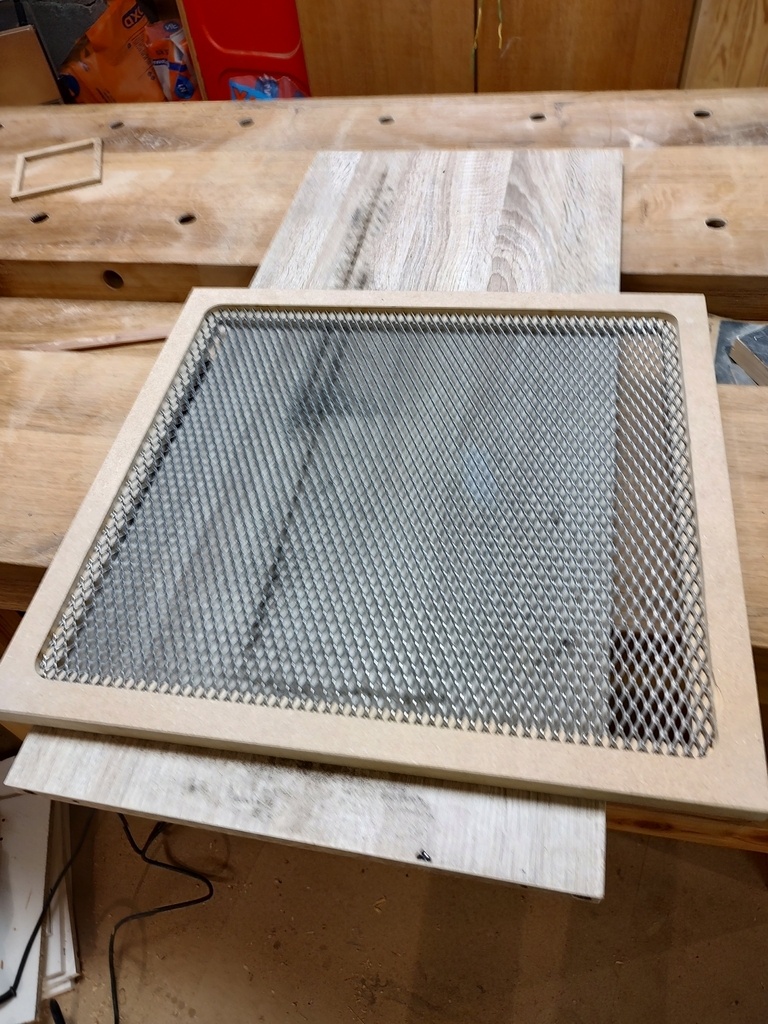

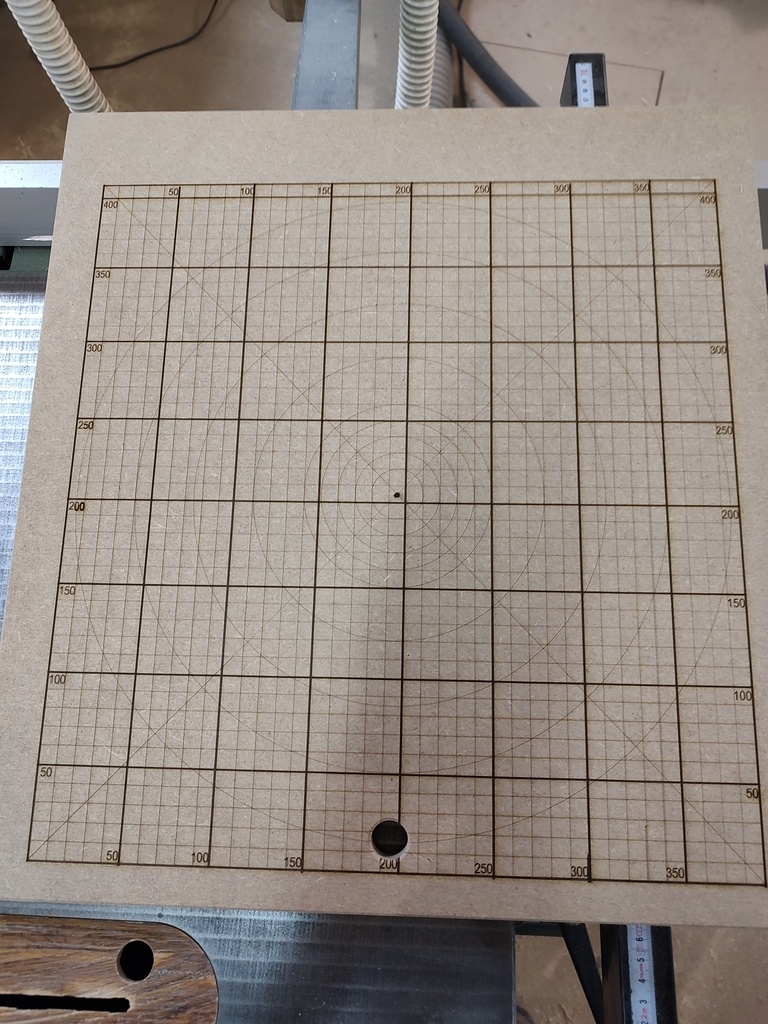

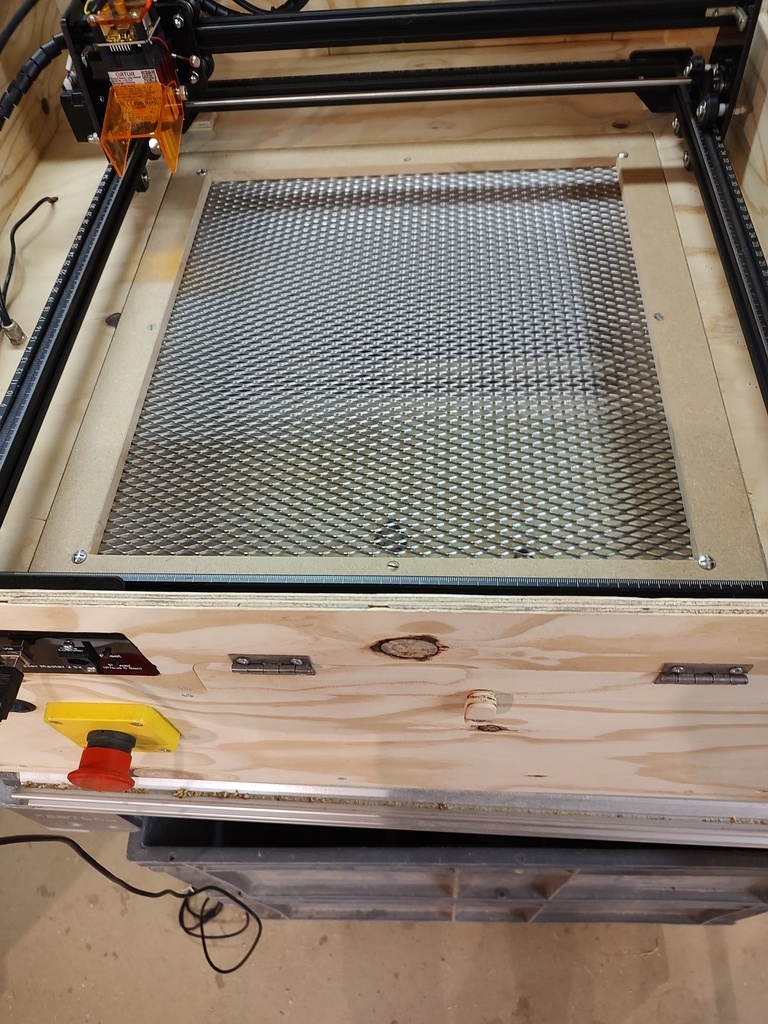

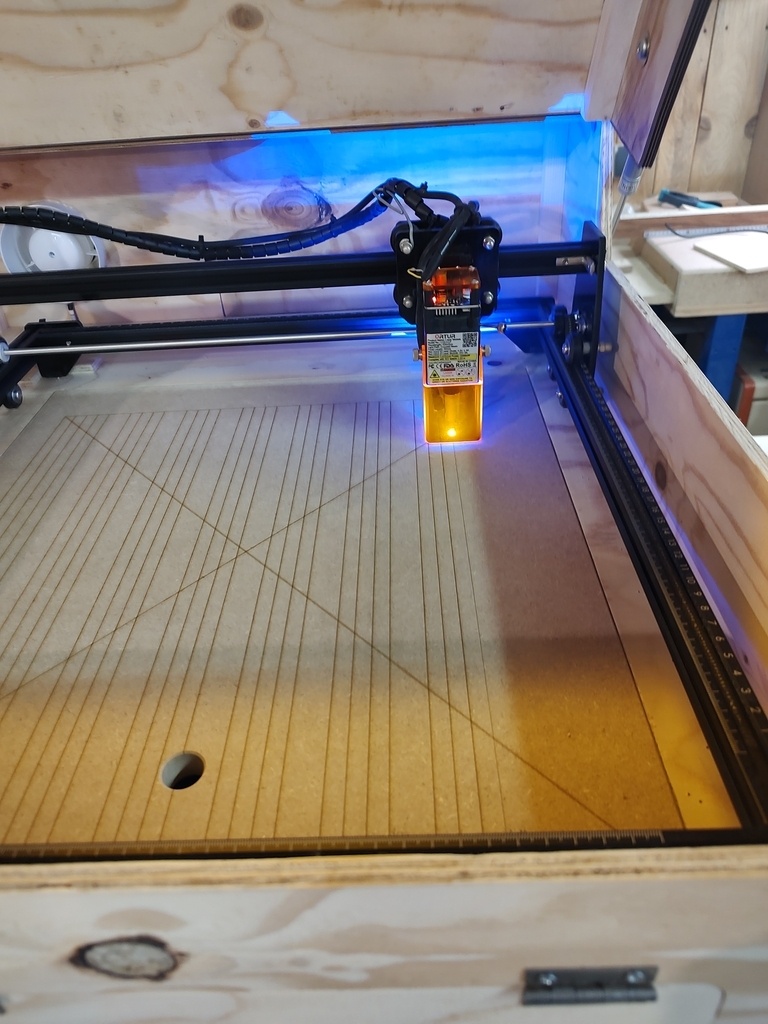

4- Grille de positionnement en MDF confectionnée par gravure après son élaboration dans le logiciel de pilotage "Lightburn" et grille de découpe antifeux réalisée avec une plaque de métal étirée sur cadre MDF.

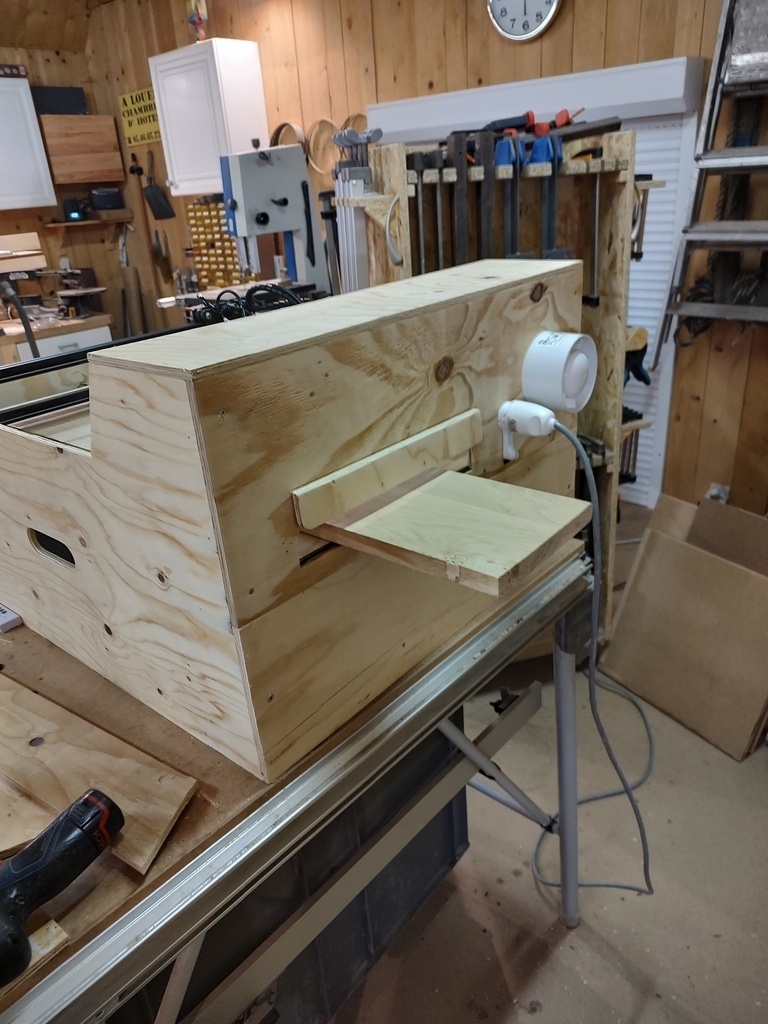

5- Enfin pour pouvoir graver des pièces longues, j'ai réalisé un tunnel d'avant en arrière occulté quand il n'est pas utilisé par 2 petits volets

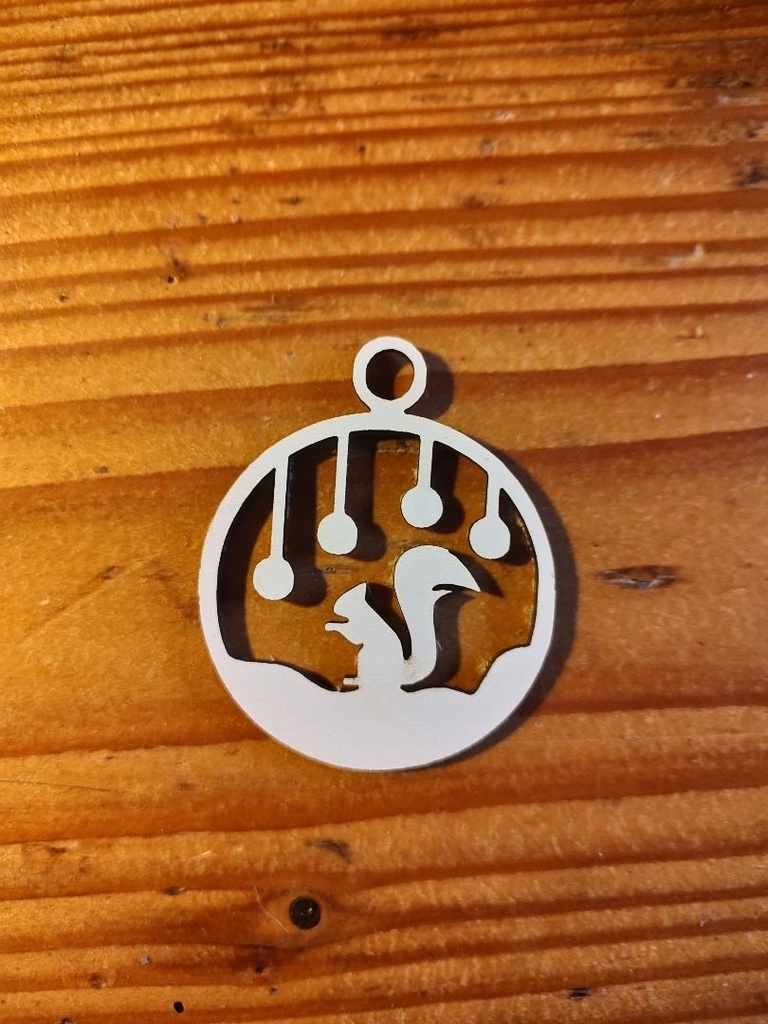

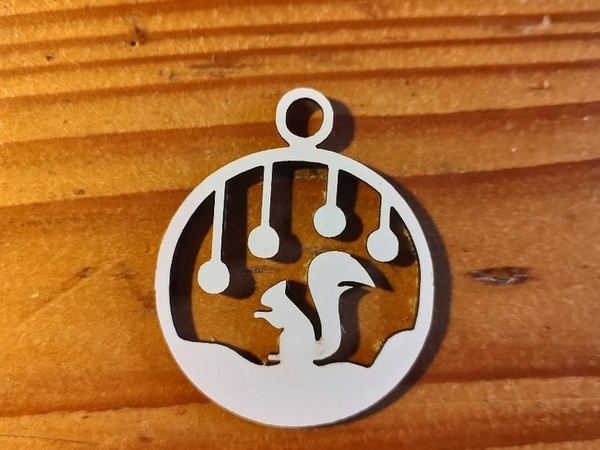

Il n'y a plus qu'à s'amuser.......

Mis à jour

Discussions

MENFRA  a publié la création "Obi Wan Kenobi".
il y a 1 an
AtelierDZT
( Modifié )

Joli travail, merci pour le partage !

MENFRA

Si ça peut servir 😁👍

AvecUnBoutDeBois
( Modifié )

Belle intégration. Bravo

MENFRA

Merci

contreforme
( Modifié )

Salut, j'étais justement aujourd'hui en train de faire des prises de vue du similaire projet dans mon atelier ... j'attends un peu avant de le publier ... Vu les détails et astuces de fabrication, j'imagine que nous avons tous deux la même référence, un dénommé CarpenTAK? Au plaisir

MENFRA

En fait mon caisson est issu d'une synthèse de plusieurs post sur le net (dont celui de Carpen tack) avec des ajouts pour me simplifier la vie 😁 Hâte de voir ta réalisation

Marcos
( Modifié )

Bonjour,

Merci pour le partage de ta réalisation. Je recherche aussi une graveuse laser.
Peux-tu m'aider à faire mon choix sur ce type d'appareil:
-Sur quel site as-tu fait la commande?
-Rapidité du gravage ?
-Peut-on faire plusieurs pièces à la suite sans risquer une surchauffe ?

Merci d'avance.

Marco.

MENFRA

Salut Marco, à mon sens pour les graveurs laser grand public la marque Ortur reste une référence. Il y a une très grosse communauté d'utilisateurs de cette marque sur internet, ce qui te permet d'avoir d'innombrables réponses aux diverses questions qui peuvent se poser. De plus Ortur est la marque de référence dans le logiciel de pilotage gratuit 'Laser grbl' qui est suffisant pour débuter.
En ce qui concerne le modèle, aujourd'hui avec la baisse de son prix je pense que j'achèterais le Ortur Master 2 pro qui possède en plus par rapport au mien un interrupteur d'urgence, un détecteur de flammes et un chemin de câbles. Comme le mien, il a une tête laser de puissance 5,5 watts mais lui est compatible avec la toute nouvelle tête plus puissante de 10 Watts (plus chère aussi). Pour la longueur de focale tu as le choix entre la SF plus performante en gravure qu'en découpe et la LF plus performante en découpe qu'en gravure.
En ce qui concerne la durée de gravure, je t'avoue que je n'ai pas encore testé sur de gros projets, si ce n'est sur la gravure de ma grille de positionnement qui a été un peu laborieuse avec des arrêts intempestifs mais plus liés au codage qu'à la machine je pense....
La rapidité de gravage dépend de beaucoup de paramètres notamment le codage des fichiers, mais la machine sur le plan technique est capable d'encaisser 6000mm/mn, vitesse que tu n'utiliseras jamais.
J'ai commandé sur ' Made the best', réception en une semaine. Service et prix impeccables.
Je reste à ta disposition si nécessaire
Franck

Marcos

super merci pour ton retour ! Mon utilisation est plutôt vers de la gravure donc une SF. J'ai fait un tour sur le site "made the best" il y a pas mal de choix.

Marco

wursty

Salut, belle réalisation , pleins de bonne idées, j'ai également deux graveuses (5.5 et 10w) dans des "armoires" (ventilées et fermées) et sa fait un moment que je songe a y installer des parties vitrées avec un volet , je vois que les tiennes sont colorées , est-ce un filtre ? si oui a quel point est-il efficace et ou tu l'est tu procuré ?

(je recommande aussi fortement d'investir dans une vraie paire de lunettes filtrantes, celles fournies avec la machine (sculpfun dans mon cas) tiennent plus de gadget que d'un vrai EPI

MENFRA

amazon.fr/Plex...sle_0_ttr_0_9_t

J'ai trouvé le plexi sur Amazon ( lien ci dessus). Je suis parti du principe que si le laser le faisait fondre, c'est qu'il absorbait les rayonnements et à l'usage ça a l'air efficace

wursty

MENFRA super merci pour le lien
