Pierre88

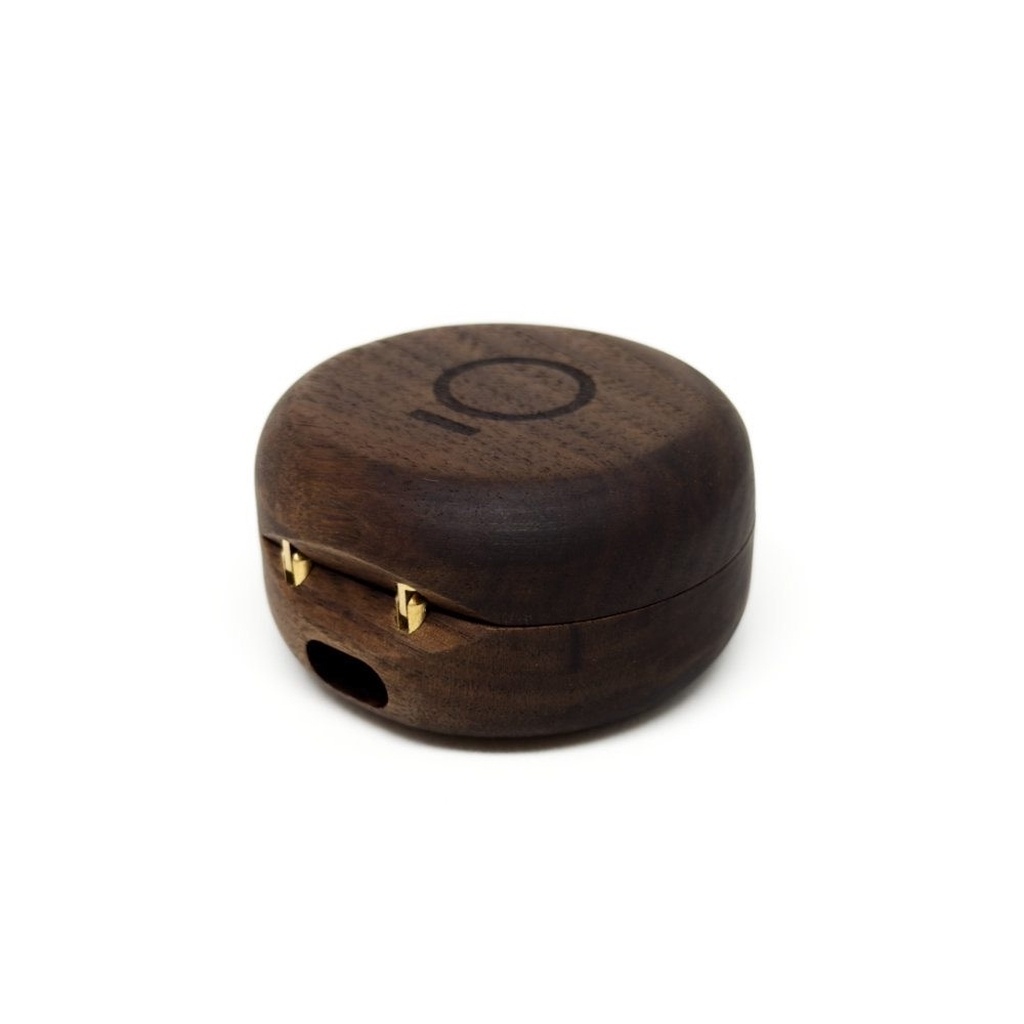

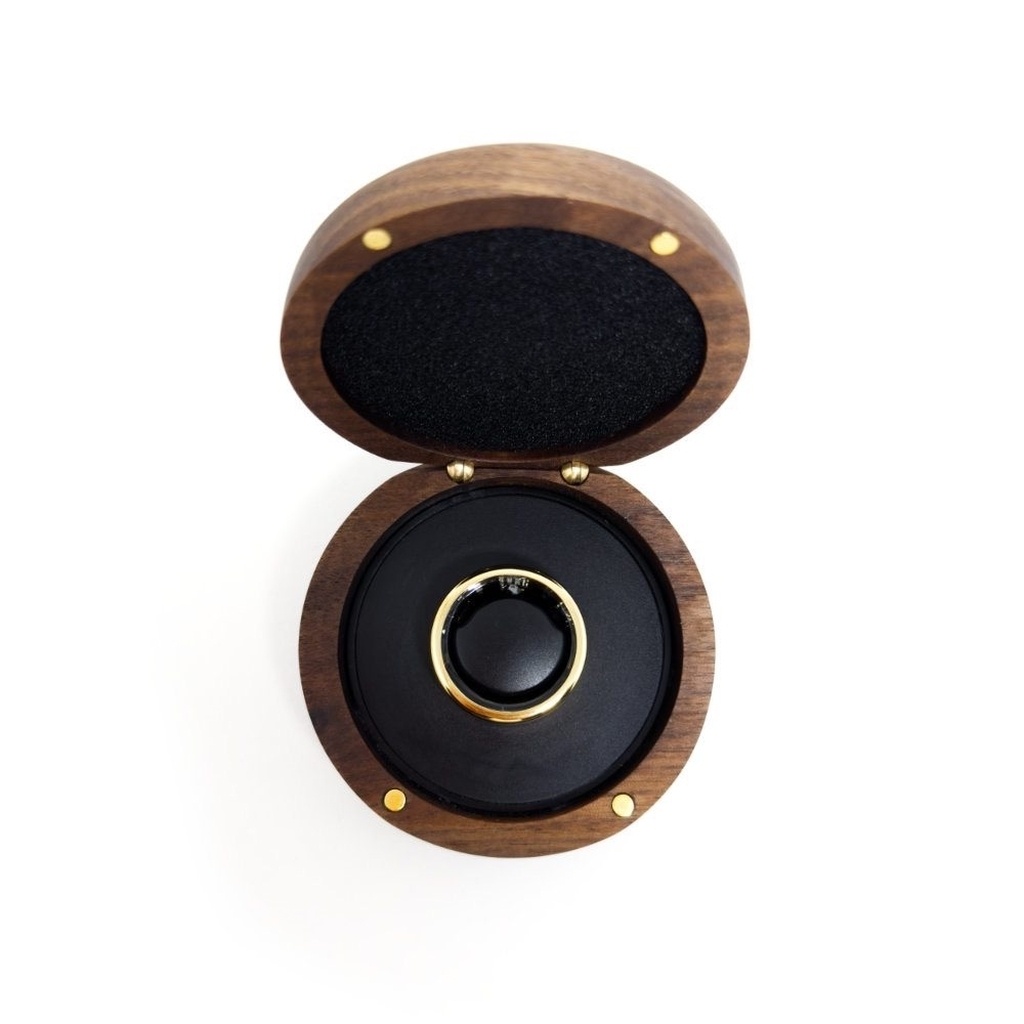

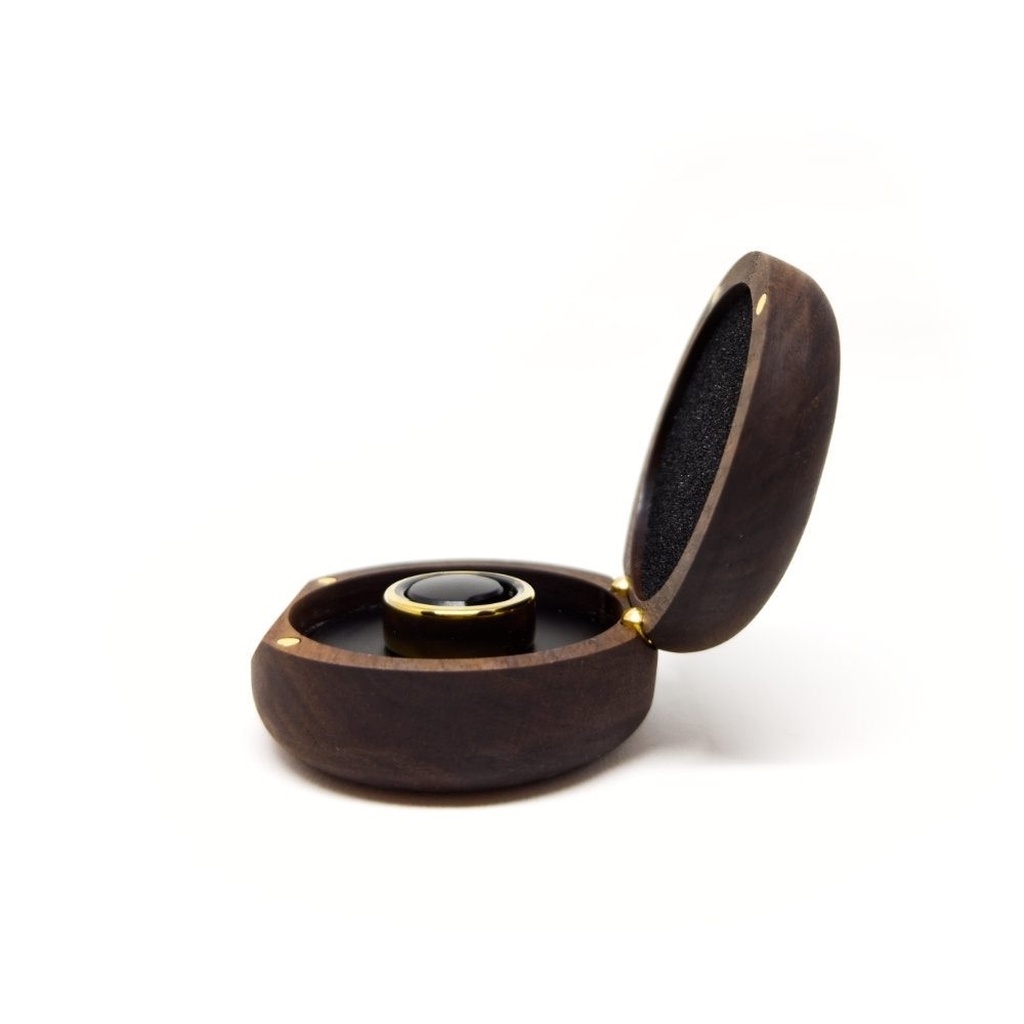

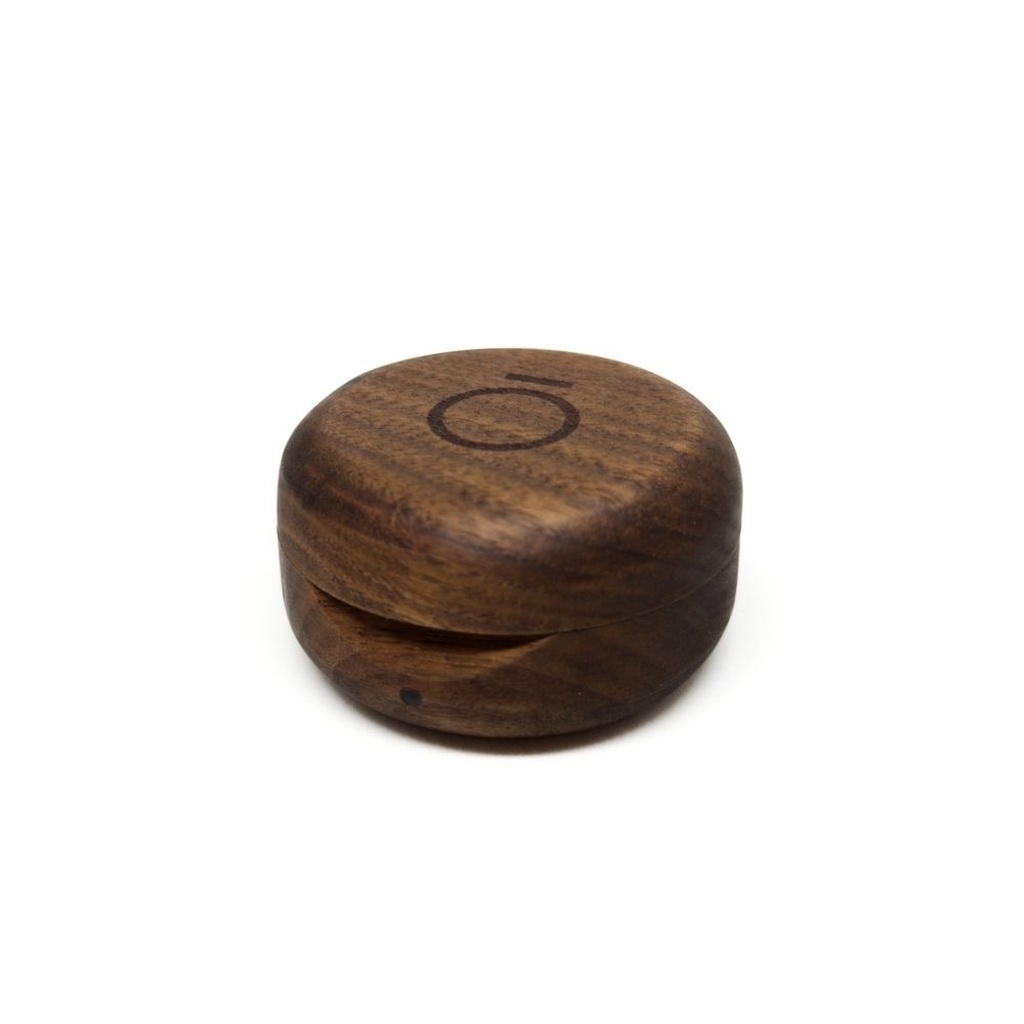

Boite de transport pour bague connectée


Ce projet est une cooperation avec un ami, qui réalisé le design de la boite mais m'a demandé de la fabriquer avec lui.

Cette fabrication a été particulièrement difficile, cependant, elle a demandé la conception d'un ensemble de gabarits, d'une réflexion autour de l'ordre des opérations et un travail d'équipe afin d'y arriver, ce qui a été grandement enrichissant.

Je souhaitais parler de quelques éléments qui ont parfois compliqué le problème:

La taile de la boite et la finesse des parois
Le diamètre de la boite était de 6cm, et l'épaisseur des parois extérieures de 6mm

Il a donc fallu trouver des méchanismes de blocage de la boite afin de pouvoir:

  • soit déplacer la défonceuse autour de/dans la boite,
  • soit maintenir la boite efficacement afin de l'utiliser avec la défonceuse sous table, sans avoir les mains/doigts près de l'embout.

Le positionnement des charnières
Les charnières faisaient 3mm de diamètre. Il était donc important de réaliser ces trous en amont, afin d'éviter le déchirement du bois.

Les différents alignements
Une des difficulté de la boite etait que tout devait bien s'aligner:

  • lumière pour l'indicateur de charge LED,
  • profondeur du chargeur afin d'aligner la connectique pour l'usb-C,
  • charnières et aimants

La precision demandée
Il aurait été plus facile d'avoir une perceuse a colonne afin de réaliser les différents trous.

Un ordre tres précis des operations

  • Percer trou indicateur LED
  • Percer trou chargeur
  • Coller plexi LED diffuser
  • Percer trou charnières + aimants (pour éviter l'arrachement)
  • Défonce cercle interne (ne pas évider) l'intérieur
  • Défonce cercle externe
  • Réduire taille en hauteur
  • Quart de rond (on utilise le centre non evide de la boite pour y mettre une planche qui permer de plaquer la boite contre la table, les mains loin de la défonceuse)
  • Evider le centre (verifier la hauteur pour le chargeur + indicateur de charge)
  • Gravure laser
  • Ajouter l'angle qui permet a la boite de s'ouvrir
  • Coller les aimants
  • Coller les charnieres
  • Coller le chargeur
  • Prendre une grande respiration car le collage s'est bien passé :)

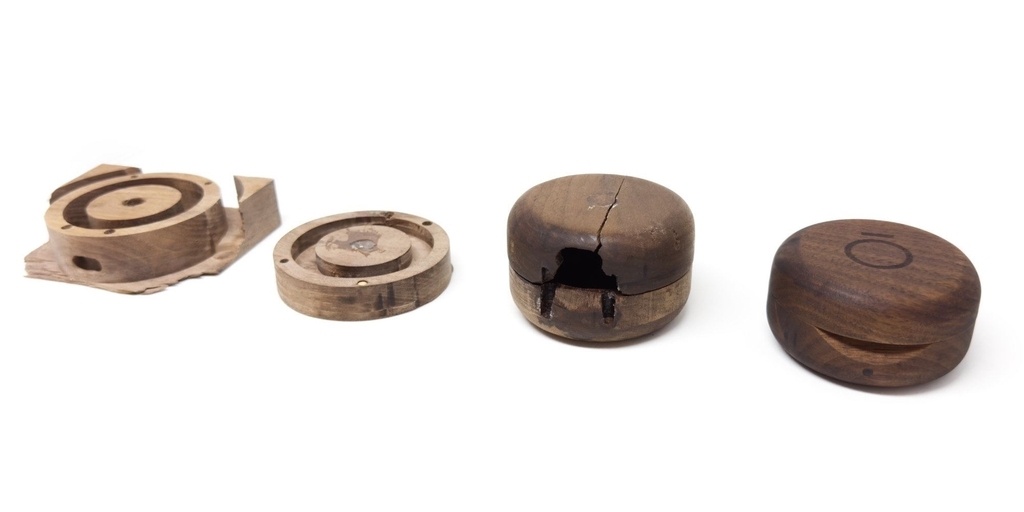

A la fin des photos, vous pouvez voir different prototype réalisés, des demi-boites cassées ou dont la qualité ne nous satisfaisait pas.

Merci, et bonne journée!


Discussions

Pierre88  a publié la création "Boite de transport pour bague connectée".
il y a 14 jours
lamenuis
( Modifié )

joli travail, c'est quand on ne voit pas les difficultés rencontrées que c'est réussi.
n'aurait elle pas été plus facile à faire au tour?

Nicoel
( Modifié )

Clairement, oui !
À vue d’œil, autour d'une heure de boulot pour obtenir les deux parties finies.
En tournage, on partirait plutôt sur un emboîtement sans charnière et un couvercle plus ouvragé.

Pierre88

C'est possible lamenuis !
Je travaille sur mon balcon et la quantité d'outils est pour l'instant limitée.

Olivier Vernhettes
( Modifié )

Très jolie boîte et superbe travail sans y laisser un doigt.
Mais que fait une bague connectée, à part pister le conjoint ? 🤔😉

Jean Galmot

Olivier Vernhettes C'est quand un Androïde fait une demande en mariage à une Gynoïde...😋

Olivier Vernhettes

Jean Galmot 😂vive les nouveaux romantiques 🤖👾

Pierre88

Ahahah Olivier Vernhettes
Non! Ce n'est pas le but de la bague...

Olivier Vernhettes
( Modifié )

Pierre88 Du coup j'ai quand même cherché, encore un objet connecté dont l'utilité me laisse dubitatif, je suis pas assez geek 😉
Mais je te rejoins sur le plaisir de faire un truc un peu complexe

Rico29
( Modifié )

beau travail mais... une bague connectée ? jusqu'ou ira-t-on... le jour ou le suppositoire connecté arrive, j'arrête tout 😁

Pierre88

C'est pas faux...
Mais j'ai aimé le travail de fabrication sur la boite. Quant au contenu de la boite, ce n'est pas vraiment de mon ressort!

Mike0411
( Modifié )

Très bon et joli travail !
Pour avoir réalisé celle-ci ou encore celle-la je comprends trop bien les difficultés que tu as pu rencontrer et qui n'y paraissent pas avant de lancer dans l'aventure ;)

Pierre88

Merci bcp pour le partage !
