quentinb7

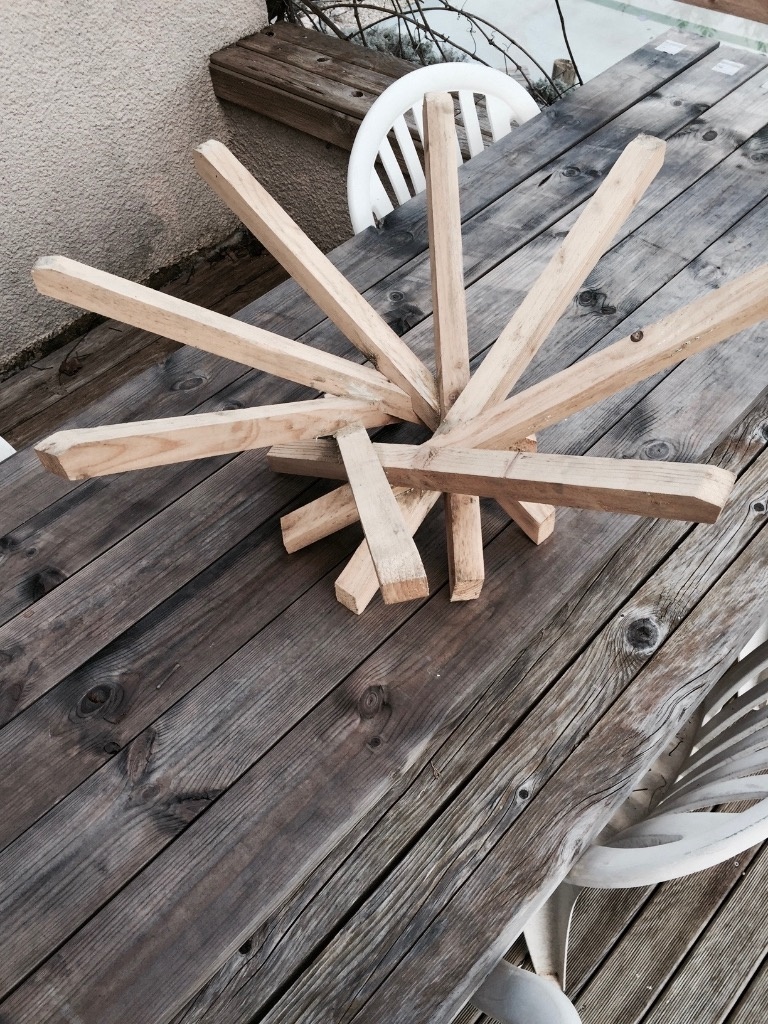

Toit Mandala ou toit réciproque

par quentinb7

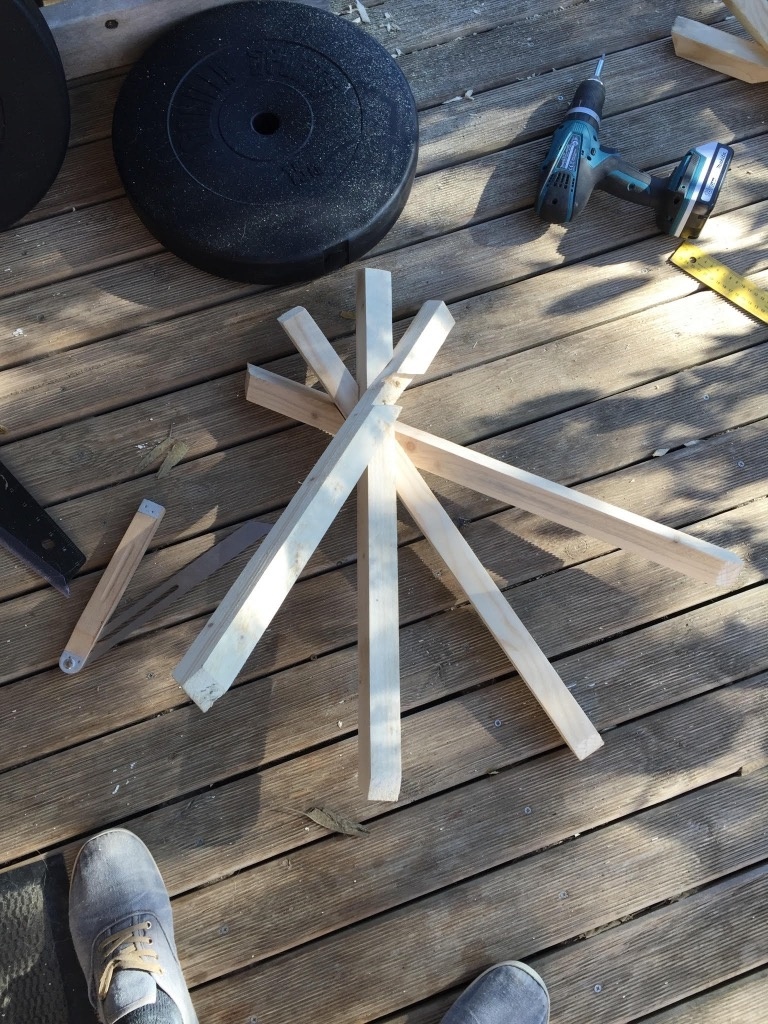

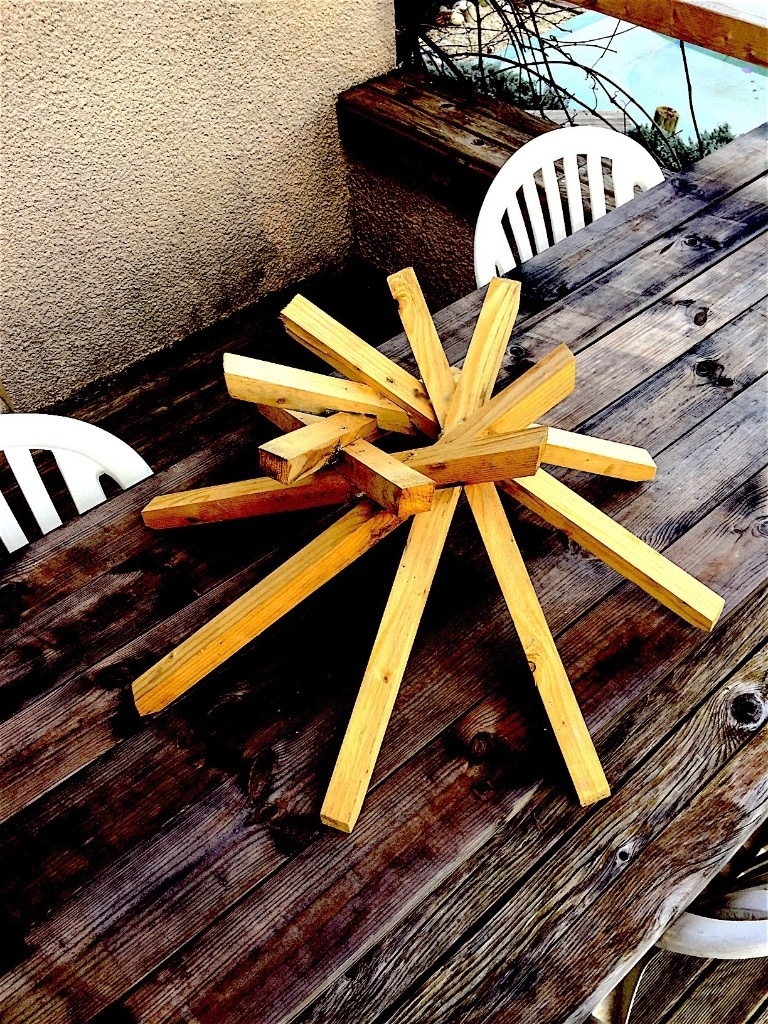

Le nom "**toit mandala**" n'est, correctement vu, pas juste. Le vrai nom de cette structure est "toit réciproque" du au fait qu'il n'y a pas, par rapport à un toit "normal" avec deux ou plusieurs pentes, une poussée latéral sur les murs. Tout ces poussées sont éliminés dans l'assemblage central. Ca veux dire aussi, si un chevron de la structure principale ne tient plus, la structure s'éffondera inévitablement.
L'appelation "mandala" vient de l'allemand ou c'est souvent appelé "Mandaladach" chez les charpentiers allemands.
C'est dû au fait que la structure s'interlaçe et l'mpression d'un image mandala des moines hindouïstes s'impose, car cette structure donne un élan, une diréction dû à la superpose des chevrons principaux.

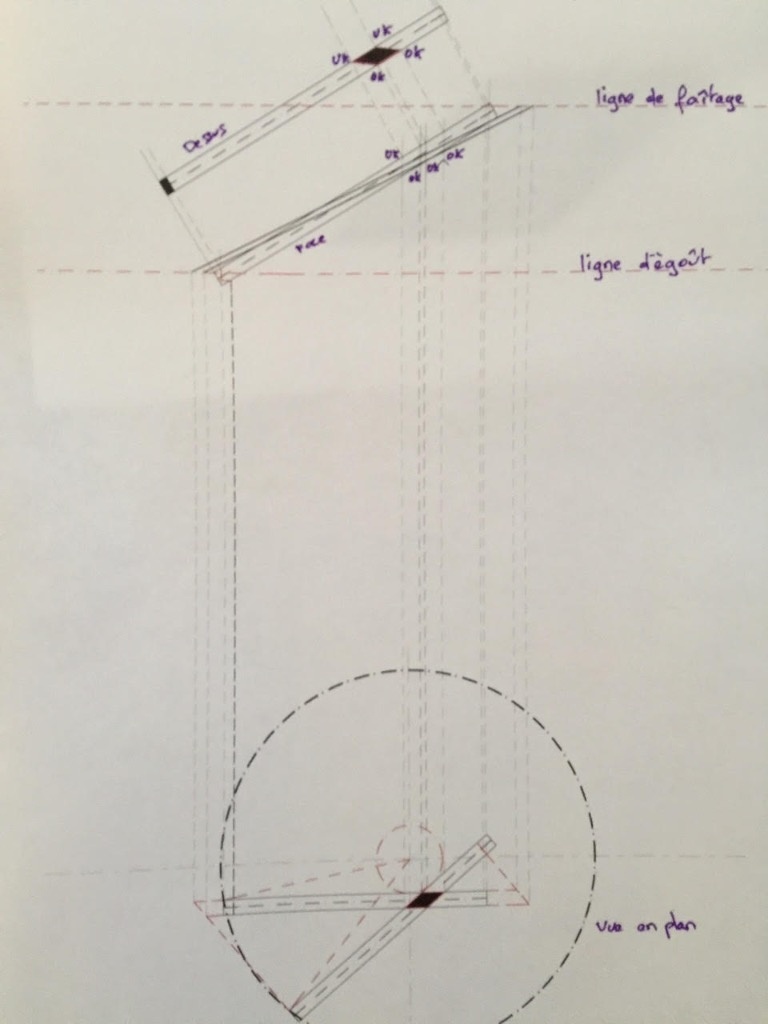

Cette charpente peut être construite sur n'importe quel vue sur plan; rectangulaire, ronde, triangulaire, etc.

Mis à jour

On en parle ici

quentinb7 a publié la création "Toit Mandala ou toit réciproque".il y a 9 mois
niconathy


Je connaissais les mandalas, mais pas du tout comme ça. 😂
Quel est le but? Apprendre à faire une épure, à garder son sang froid, ou faire le malin devant ses amis? 😅
Moi, dès qu'il y a trop d'angle, j'en perds mon latin.

quentinb7


AHAH y a pas longtemps je disais comme toi !
Ca parait complexe comme ça, mais si on s'y penche une petite heure, y a moyen de faire quelque chose. :)
c'est une toiture autoportantes..
AHAH c'est dur au début certes mais on s'y habitue :)

sanglier

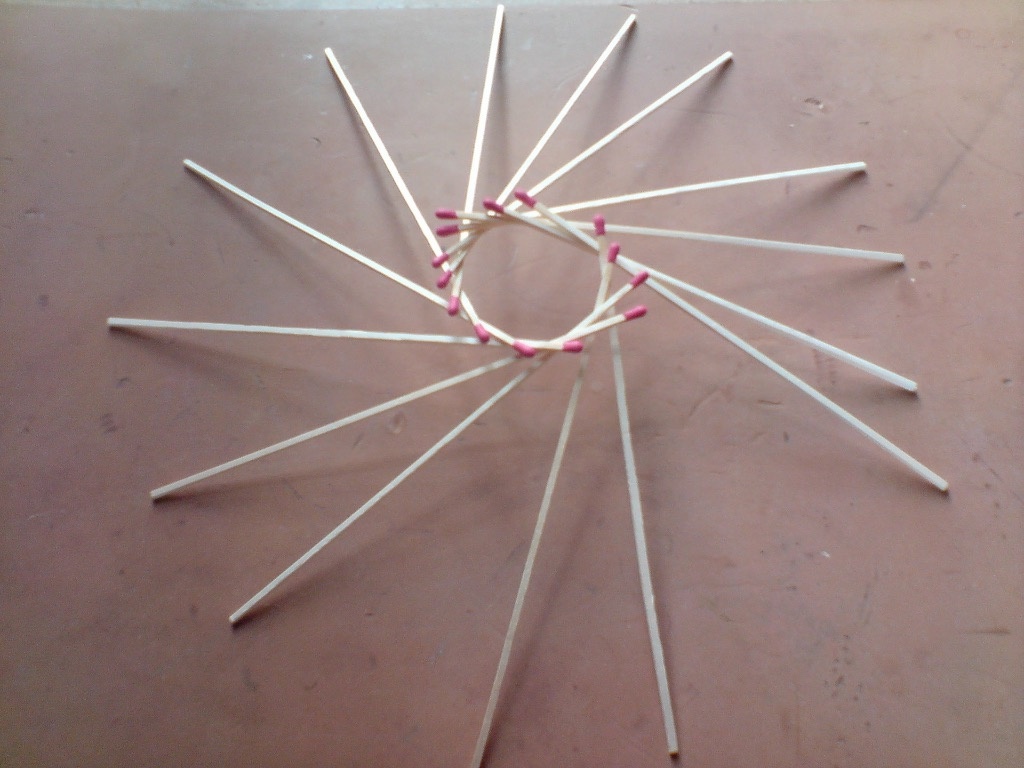

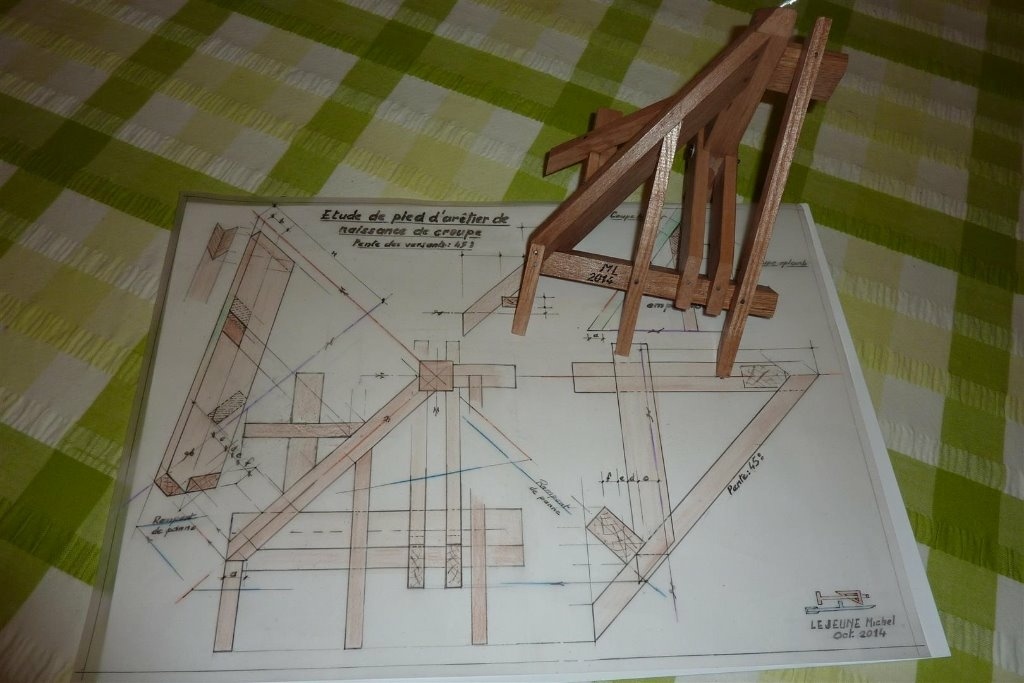

j'ai realisé plusieus maquettes de ce genre ...un prof de charpente m'a contacté il y a 2ans sur un autre site pour avoir des détails et lui aussi s'était penché sur ces constructions il a un site perso : sur Google taper "paddy carpenter ...et c'est lui qui m'a dit de voir sur googles "treteaus Buenos aire

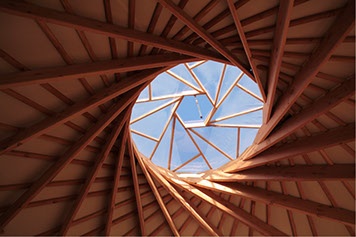

la 2è photos est de lui

ecto1


faut quand même bien s'emmerder dans la vie pour ce prendre autant la tête 😂
PS (juste pour dire que c'est un superbe travail, sans pour autant en sortir une armoire)

keke83


C'est au tour de qui de jouer?
Haaa c'est à toi! Oui oui on continue la partie de mikado...
lequel?
ben j'en sais rien. .. a toi de voir!

💥🔥💥🔥💥🔥💥

lol

Oui super boulot.
bon pour fair un toit comme ça ça doit quand même pas être de la tarte...lol

keke

mathieudavid


@sanglier moi aussi je connais ca sous le nom de tréteau de Buenos Aires mais ça c'est que quand il n'y a aucun jour au centre

sanglier


certaines entreprise de construction silo verticaux (30 m )en beton armé cellules rondes gros diam . utilisaient ce système pour avoir une passerelle ouvriers le long de la parroi interieure du "coffrage glissant " (montée de 3 à 4 m. par 24 h )

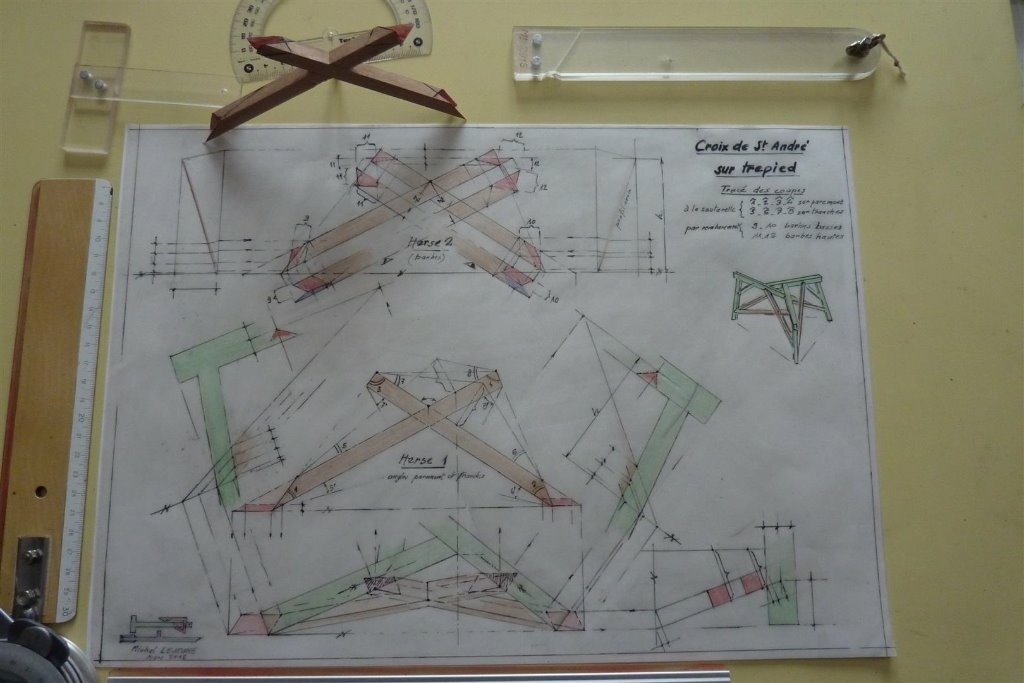

je n'ai pas fait de chantier charpente ... mon C A P est loin ... mais j'aime les tracés et la descriptive sur la planche à dessin

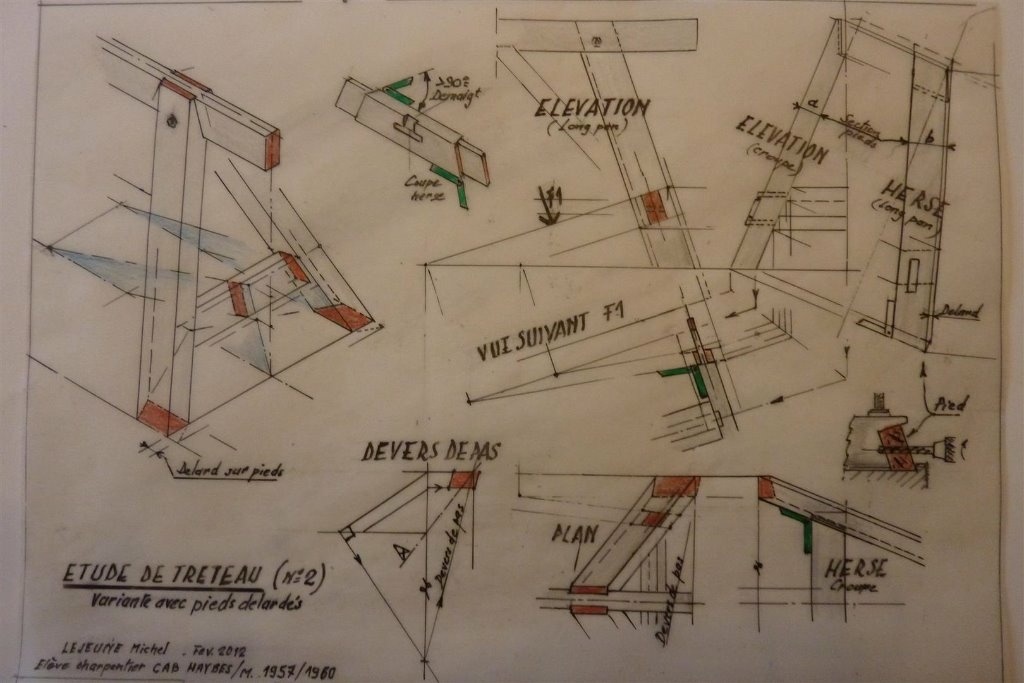

je suis d'accord il y a pas d'œil dans les tréteaux Buenos aires
les charpentiers ne font pas de mikado : c'est pas des rigolos......

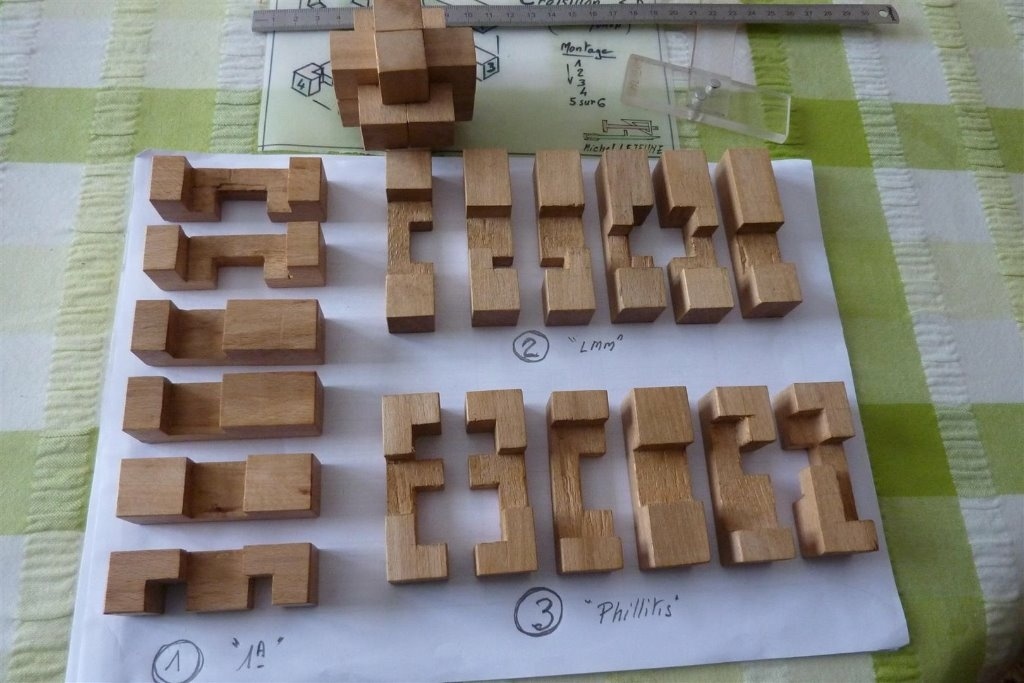

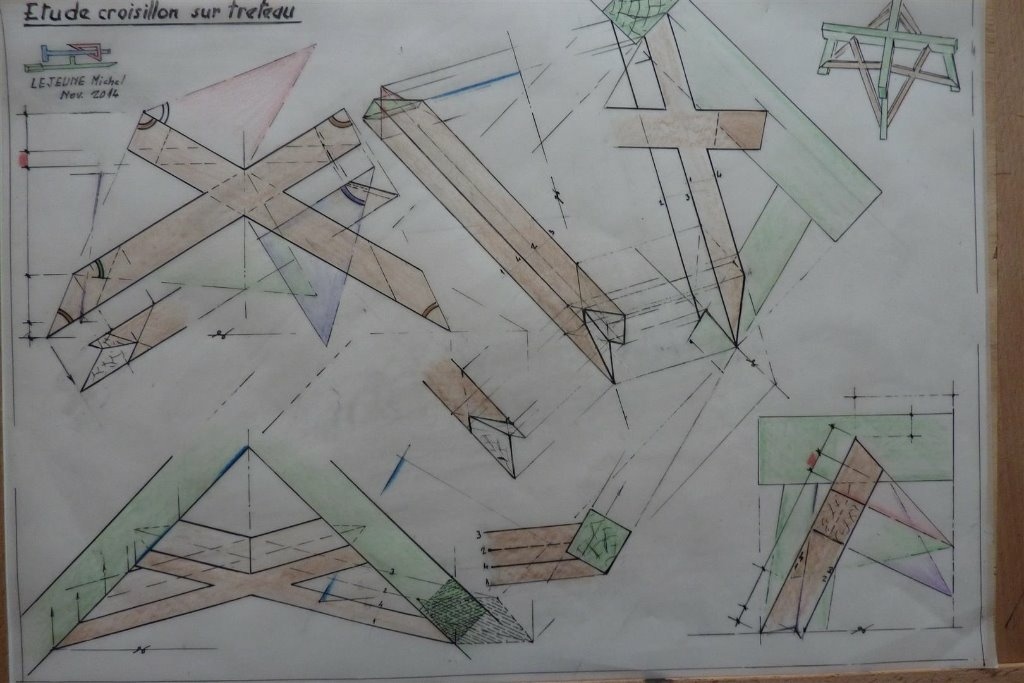

la realisation du montage de la croix n°3 (derniere photo ) est beaucoup , beaucoup plus longue qu'une partie de mikado ......

mathieudavid


ah je la connais la dernière^^

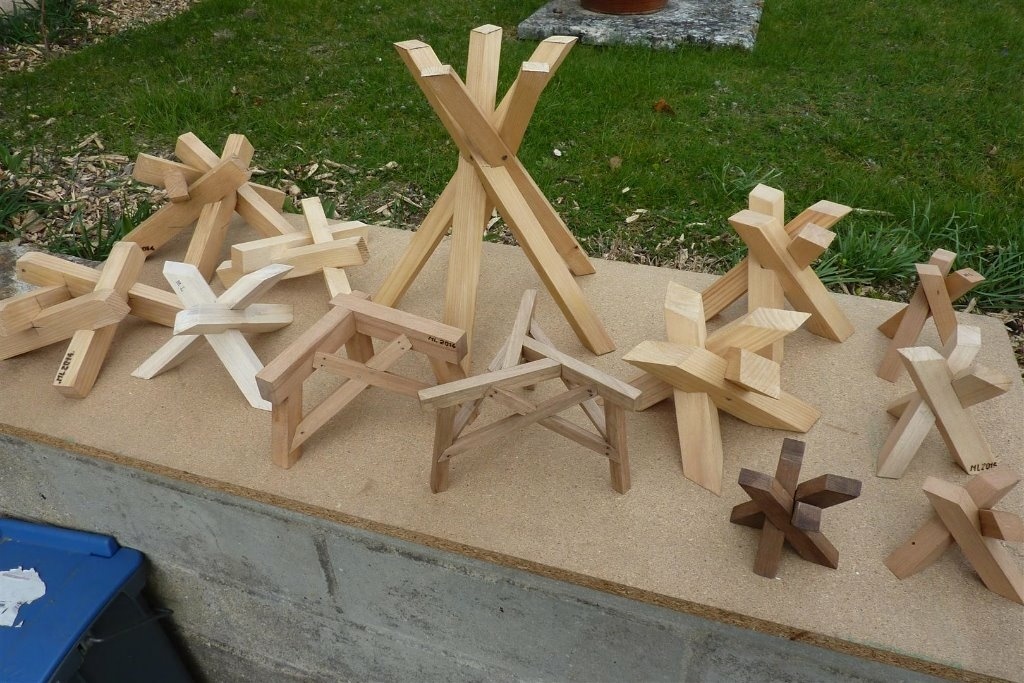

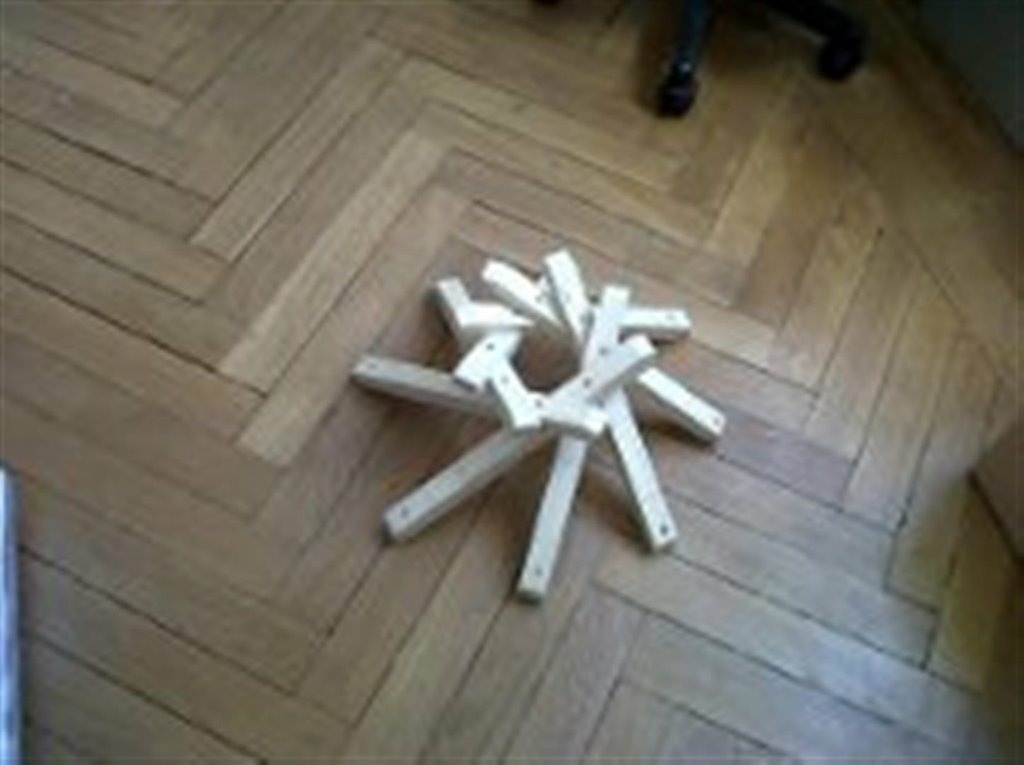

j'ai fais celui là moi (photo 1)
sur la photo 2 c'est les volumes de Platon (5 volumes parfaits ayant tous les angles egaux)
de gauche a droite: cube, tétraèdre, octaèdre, icosaèdre, dodécaèdre
ils ont chacun respectivement: 6, 4, 8, 20 et 12 faces
les angles entre les faces sont identique et les faces sont soit des carrés, soit des triangles équilatéraux ou des pentagones réguliers
