Marquise trois pans

par Paul

Bonjour!

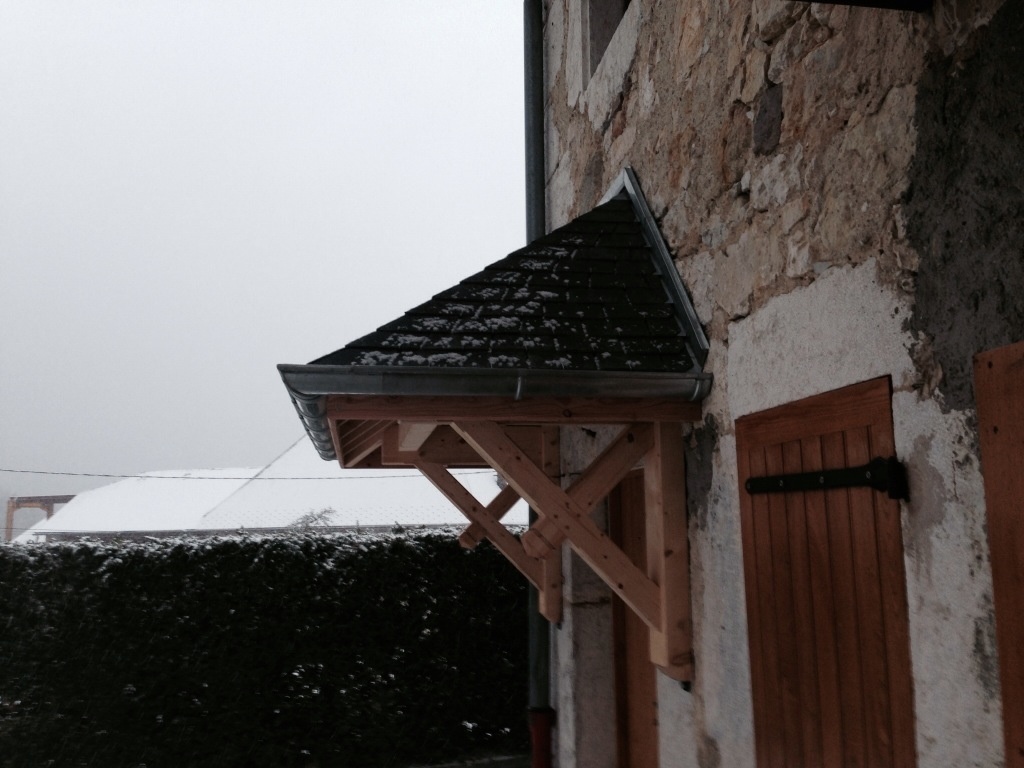

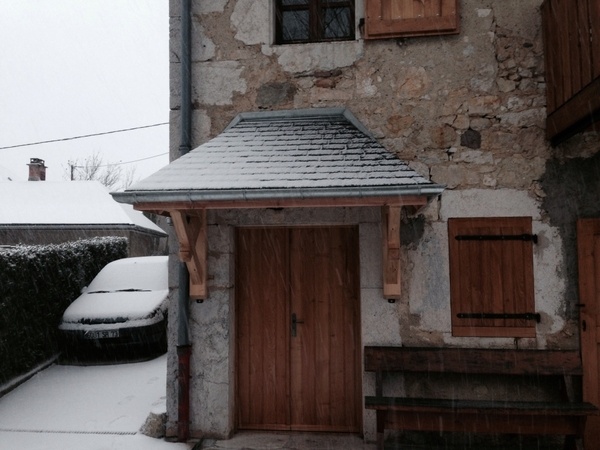

Voici une marquise 3 pans réalisée pour la maison de mes parents durant le magnifique mois de décembre 2015 que nous avons eu!

N'ayant pas de formation de charpentier, c'est plus du tâtonnement, du temps passé et de la patience!

Cependant cela reste un petit projet enrichissant pour moi avec un rendu sympa sur la maison et une utilité certaine!

La réalisation:

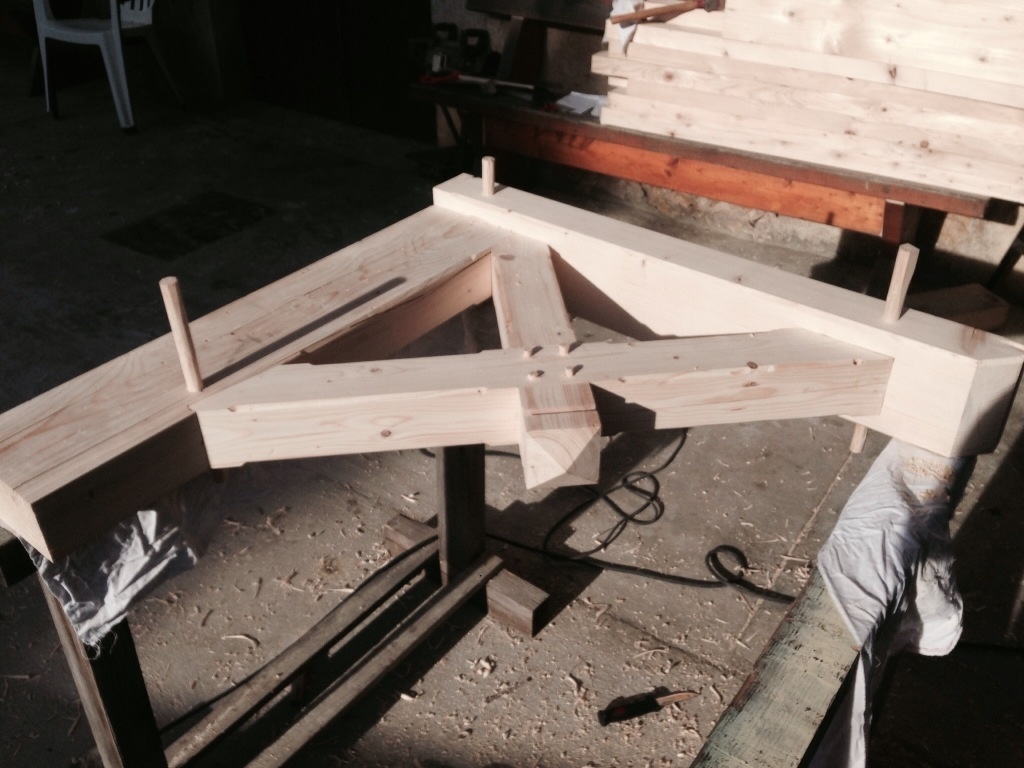

Deux consoles assemblées tenon/mortaise,

Zinguerie en...zinc! (Vu le prix du cuivre..!)

Couverture en ardoises naturelles.

Arêtier fermés sans noquet en dessous ( on verra dans le temps pour l'étanchéité !!) avec couverture 3 baises sur les petits pans et demi biaise sur le grand pan dû à des pentes de pan différentes.

Le bois est de l'épicéa local scié par mes soins!

On en parle ici

Paul a publié la création "Marquise trois pans".il y a 9 mois
jeanco77


Belle réalisation.
Comment c'est fixé sur le mur ? Au chimique ?

Paul

Merci!
Sur les consoles, une équerre dessus, une dessous que l'on voit sur une photo! Et cheville dans la pierre de taille quand ça tombe bien ou alors trou au burin et scellement au ciment prompt quand ça tombe entre deux pierres.

Wil


Très bon travail ! C'est vraiment propre et joli. Pas charpentier peut-être, mais si tu ne l'avais pas précisé on aurait dit que si !

Paul

Merci pour le compliment :-)

niconathy


+1 pour le commentaire de @wil . Sacrément doué l'apprenti Charpentier.
Tu as quoi comme équipement? Beaucoup de travail à la main pour un tel ouvrage?

Paul

Merci :-)
Un peu de travail à la main bien sur, ajustement tenon mortaise, coupes des chevrons, emboîtements des chevrons d'aretier, taillage ardoise etc.
Un peu de scie et de ciseau quoi!

Le plus compliqué à été de fixer les deux chevrons d'aretier et trouver les bons delardements!

Outils utilisés:
Scie à grume pour les débits (volige et liteau compris)
Combiné, mortaiseuse et défonceuse (chanfrein) pour les consoles.

niconathy


La charpente, tout un art. J'envisage de faire une marquise un pan sur 6 mètres dans quelques temps. Je te demanderai sûrement des conseils.

Vic66


Waouw, très belle réalisation, c'est une autre dimension pour la mise en oeuvre !

Paul

Merci :-)
Pas mal de temps passée pour la réalisation! Mais le soucis du détail fait l différence à la fin !

Niconathy, pas de soucis, si je peux aider, ça me fera plaisir !

ecto1


c'est un très bel ouvrage, félicitations.
