sanglier

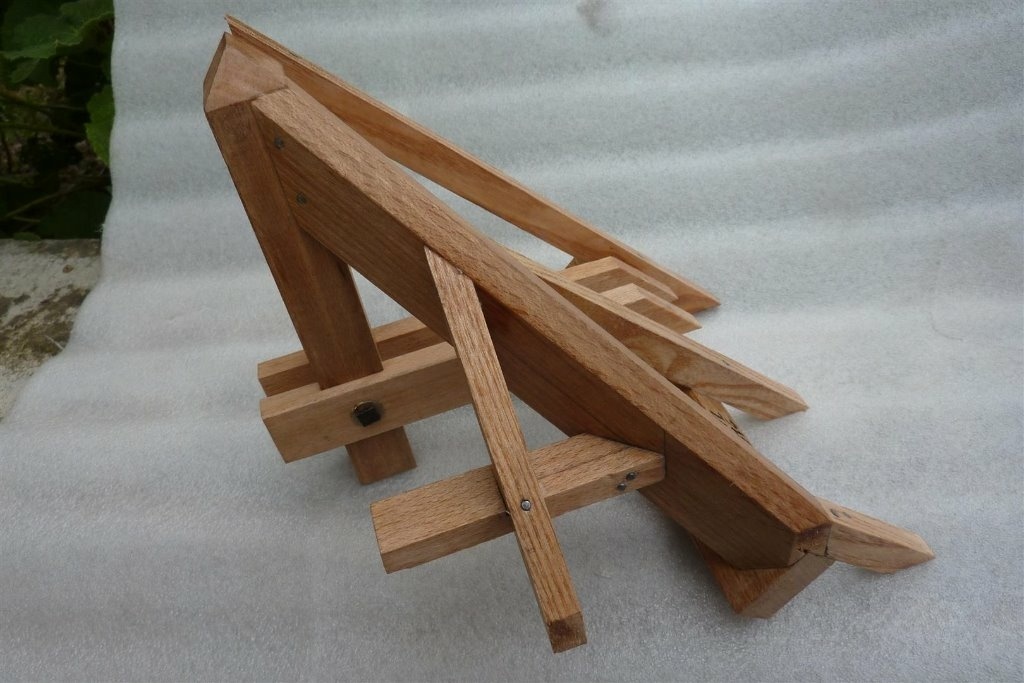

Maquette charpente : noulet de lucarne

par sanglier

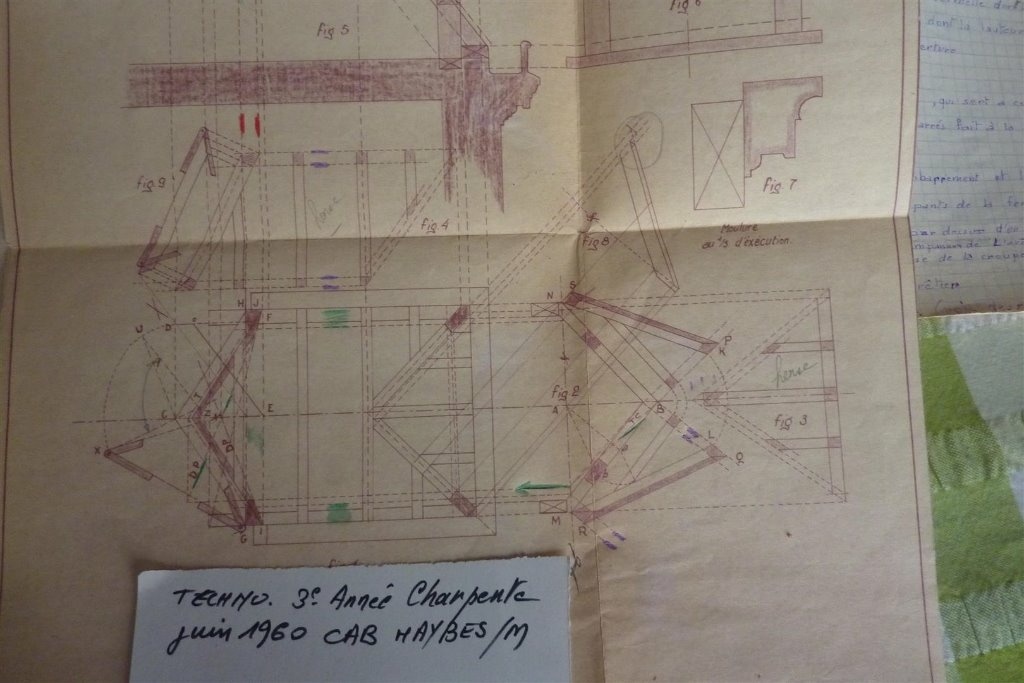

realisé d'apres mon cours de charpente de 1960 en centre d'apprentissage ... c'est de la deco pour atelier de pro et de prof ..ce nolet de lucarne (vor definition par googles ) n'existe que sur les lucarnes à chevalet et sur lucarne capucine .. a noter : les lucarnes chien assis (ou dit à la demoiselle ) sont tres tres rares (une seule pente contraire à lucarne rampante (voir dessins sur googles)
en charpente il y a toujours une epure echelle 1/1 souvent sur contre plaqué ou battre le cordeau sur une aire souvent betonnée pour tracer les coupes d'assemblage par rembarrement ou piquage au fil à plomb ...
pour ces epures ( pas un plan ): une vue en plan , les coupes de rampants , et la herse d'où on tire des vues echassées pour rembarrer les coupes (parfois du direct à la sauterelle pour coupe herse et coupe aplomb pour les empannons.... pas de plan, pas de pas à pas les tracés d'epure etant simultanés
les liteaux ou voligeage sont au lot couvreur

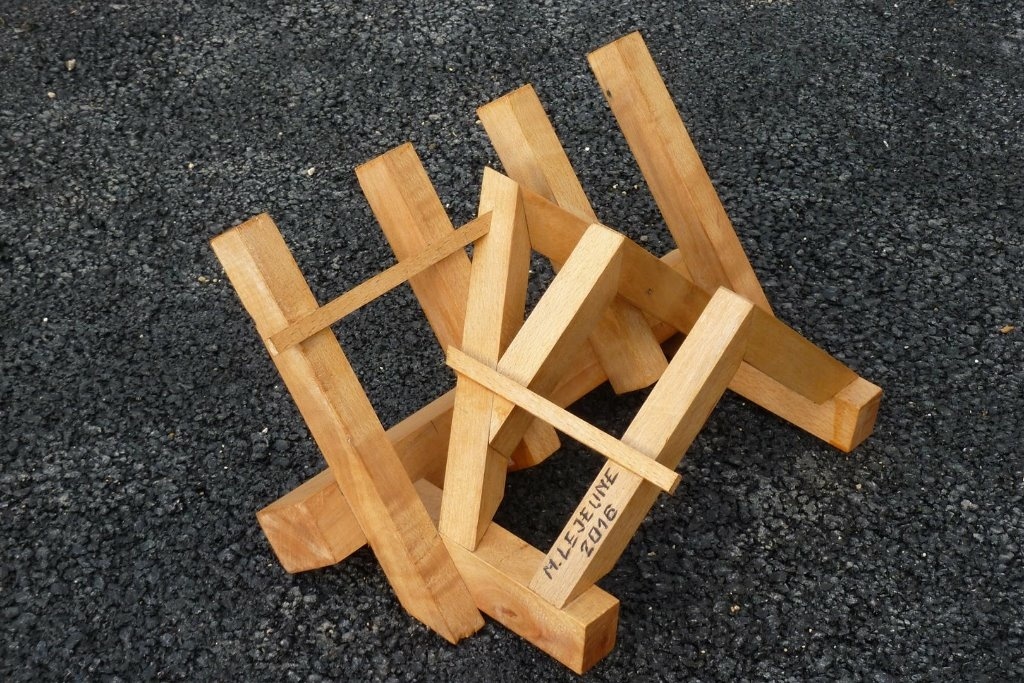

3è photo un arêtier de naissance de croupe ayant son pied sur un about de panne ...(l'epure non apprise en centre d'apprentissage )

On en parle ici

sanglier a publié la création "Maquette charpente : noulet de lucarne".il y a 9 mois
Vic66


Tout ça est bien trop technique pour moi, mais je suis admiratif et forcément me donne envie de comprendre... je vais voir mon ami Google pour déchiffrer entre les lignes! Merci pour toutes ces explications et encore Bravo.

ecto1


Et bien c'est un savoir impressionnant qui me rappel un certain racm terroff, d'ailleurs si quelqu'un à des nouvelles de lui ! Merci du partage de ton savoir pour les néophytes que nous sommes.....correction que je suis.

niclasse


Je sais pas se qui est le plus beau, le texte ou la maquette...
J'ai quand même compris les 2 premières phrases du texte...
😂

Merci de partager ton savoir et de nous faire rêver

Den


Les barbes en pied des noulets et des chevrons sont dans les chutes? :)

sanglier


le but de cette maquette est l'epure du noulet qui est dans la chambrée de chevron ,la sabliere n'est pas assez large pour recevoir le pas des chevrons et souvent les chevrons sont en queues de vache (d° pour les noues et arêtiers
ne correspond pas au tracé de techno 1960 le pas des chevrons etant sous la ligne de trave

sanglier


la sabliere de lucarne n'est pas large (c'est une maquette )... le tracé de barbes en pied de chevrons et noulet est réalisable je pense ....
