Guide d’affûtage pour papier à l'eau a 3 positions. L'angle nominal est de 30°, chaque position des patins (1, 2, ou 3) fait varier l'angle de 1°.
Le principe est d'utiliser la position 1 (30°) pour les papiers les plus grossiers (240, 320 et 600), la position 2 (31°) pour les papiers intermédiaires (1000 et 2000) et la position 3 (32°) pour les papiers les plus fin (3000 et 5000).
On réalise donc trois biseaux au lieu d'un seul, ce qui facilite l'affûtage, en particulier pour les fers épais.
L'appui de la lames est sur le dos, partie haute du guide, ce qui rend indifférent l'épaisseur de la lame que l'on affûte.
Un autre guide permet de positionner la lame de façon exacte et fiable.
Pour réaliser ce guide, je me suis basé sur des sites américains qui, malheureusement, n'existent plus.

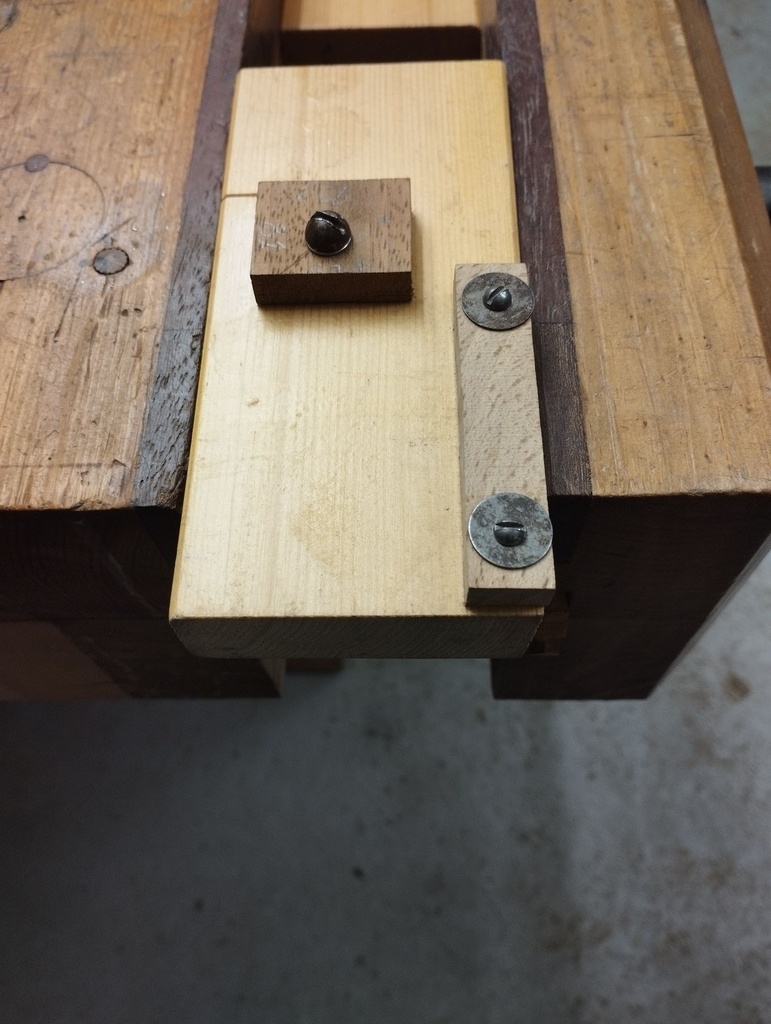

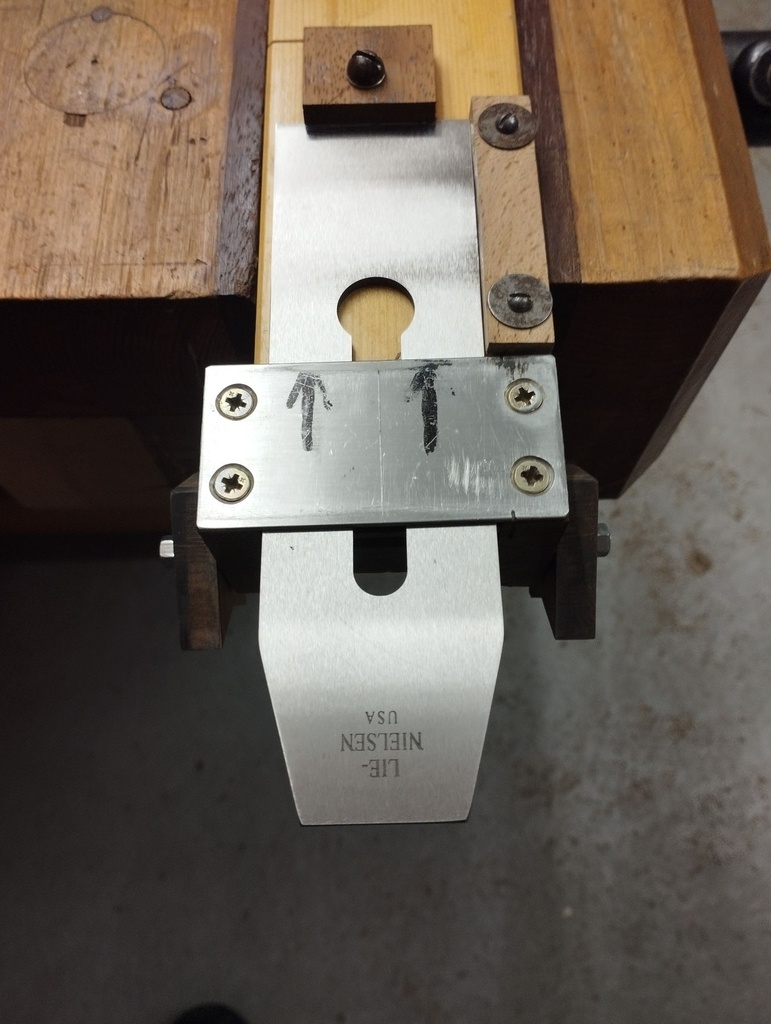

Un guide pour monter la lame dans le guide d'affûtage

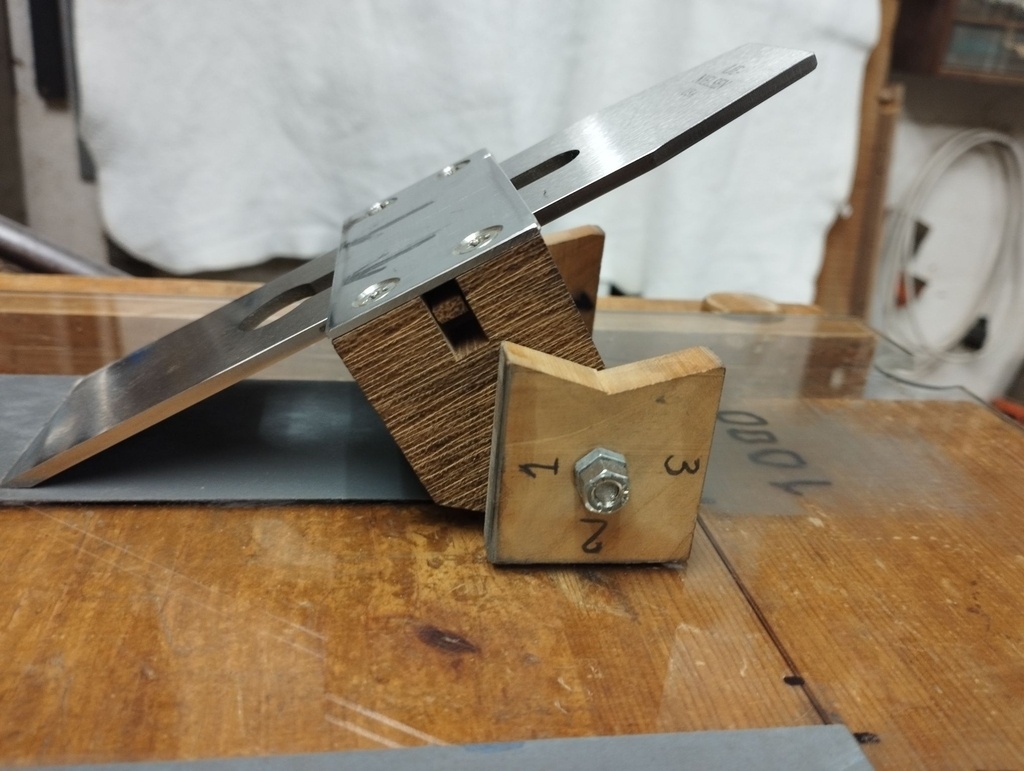

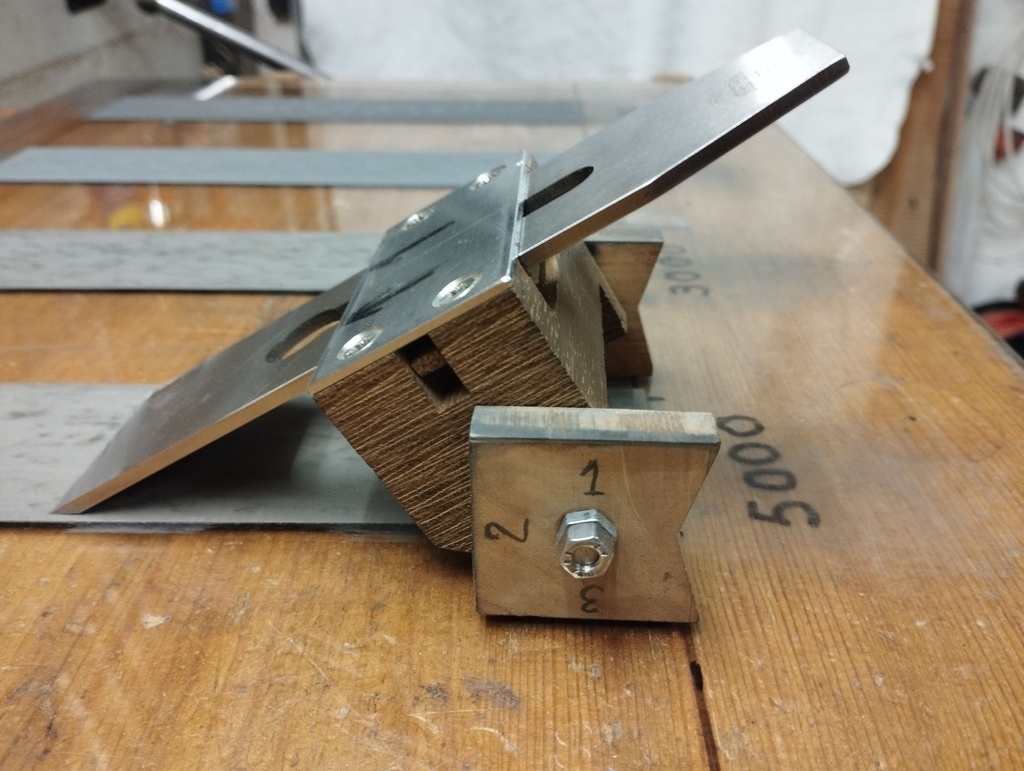

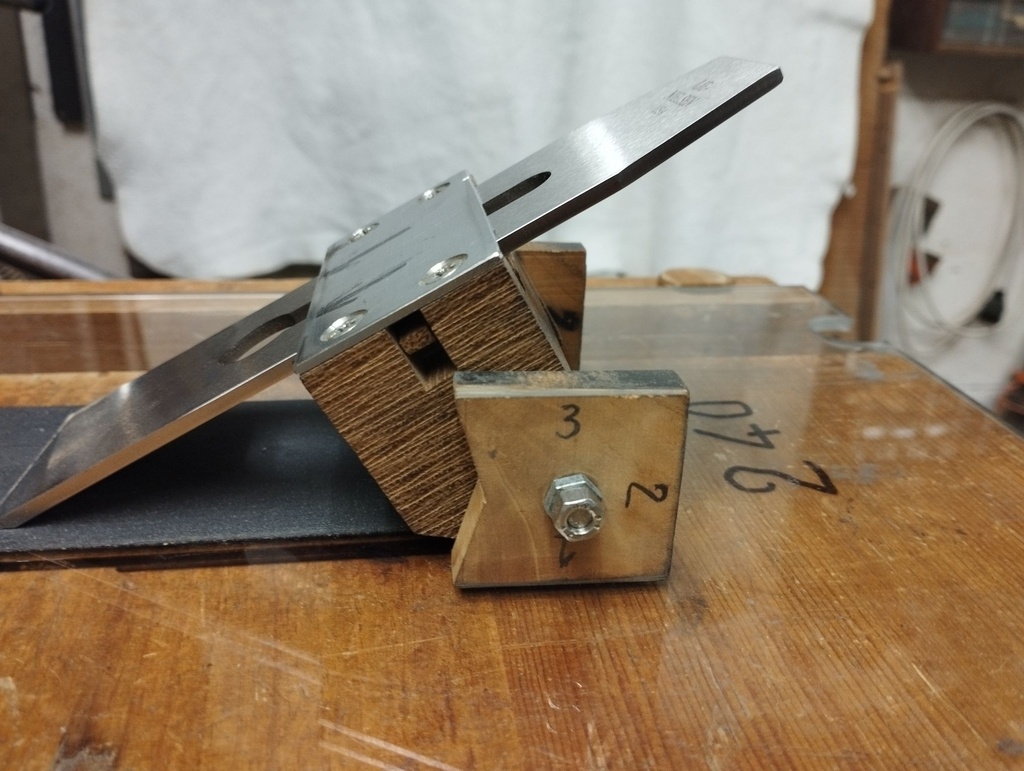

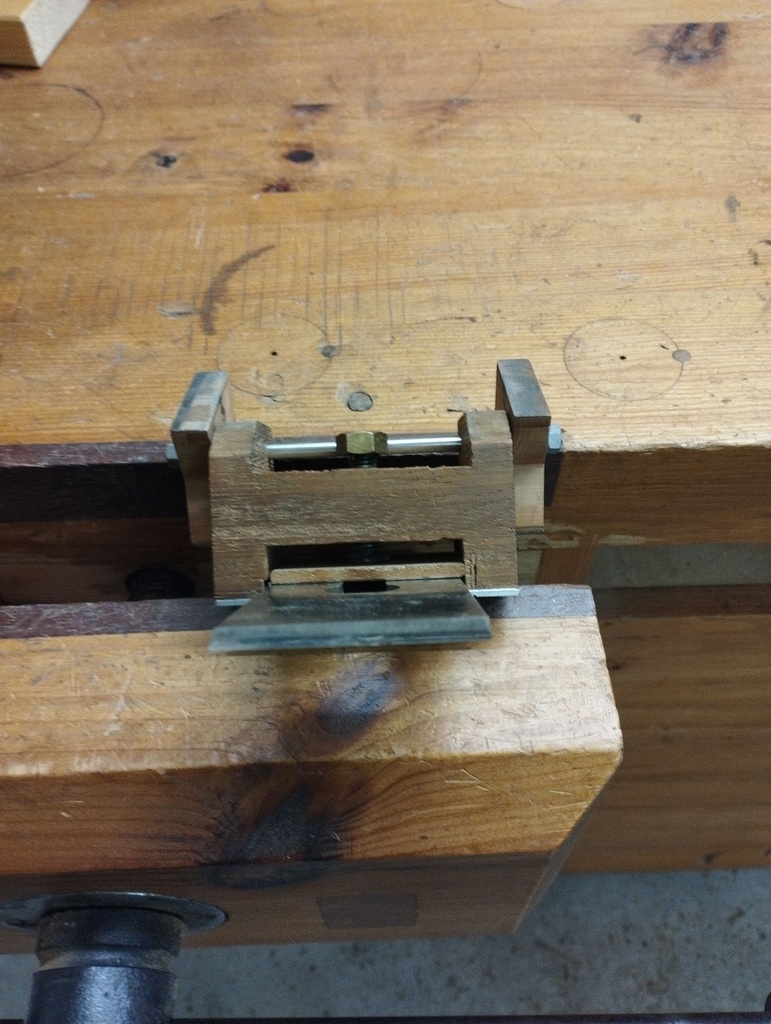

Les 3 positions des patins en fonction de la finesse du papier

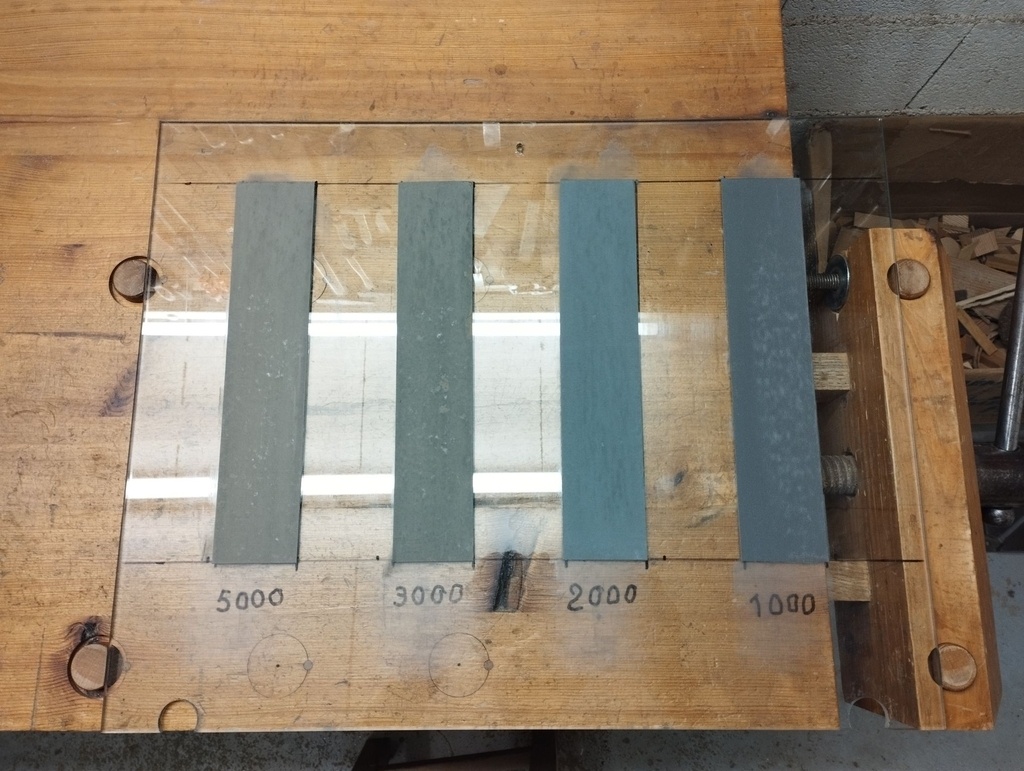

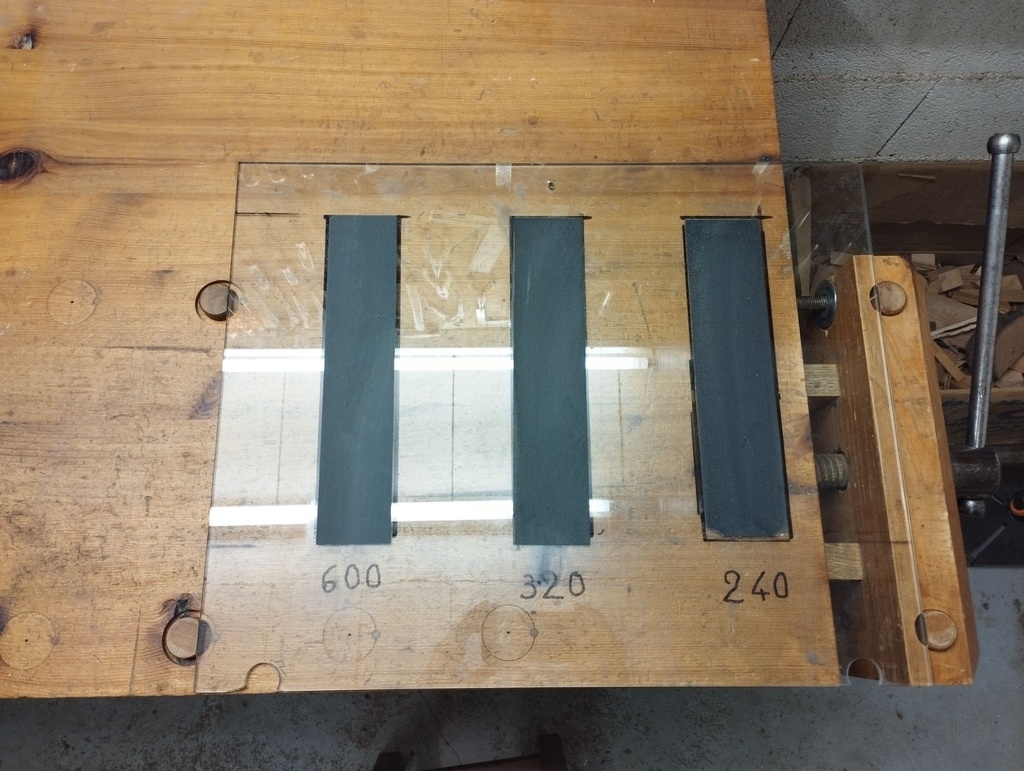

Vue d’ensemble des 2 vitres utilisées pour 7 bandes de paier

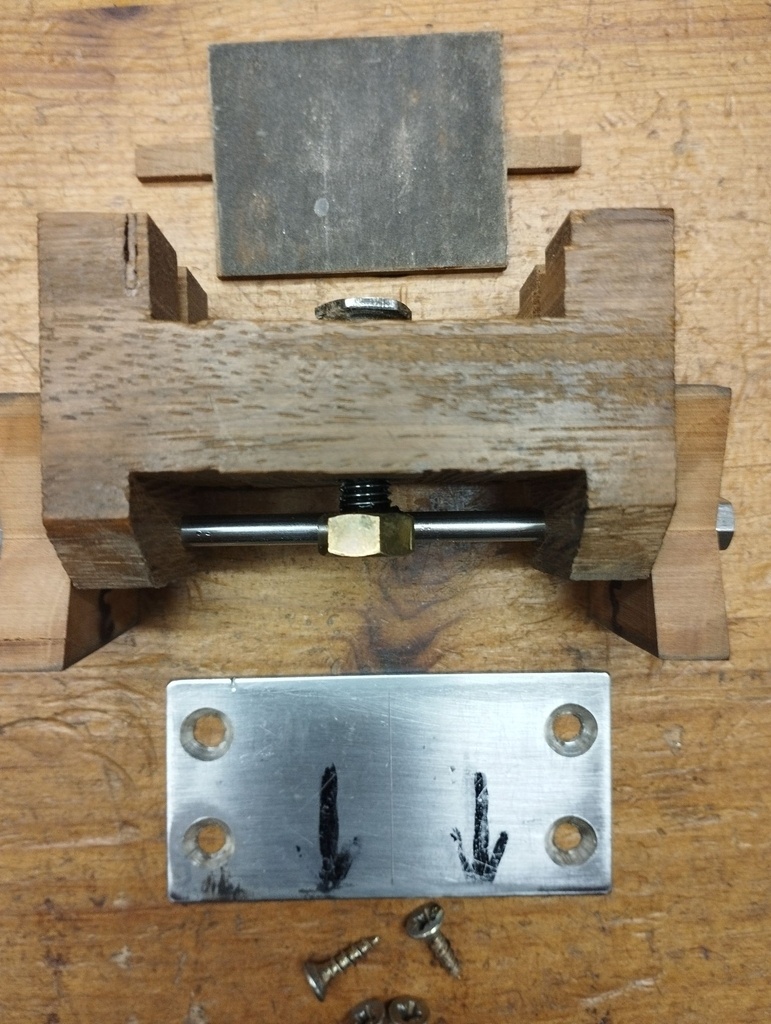

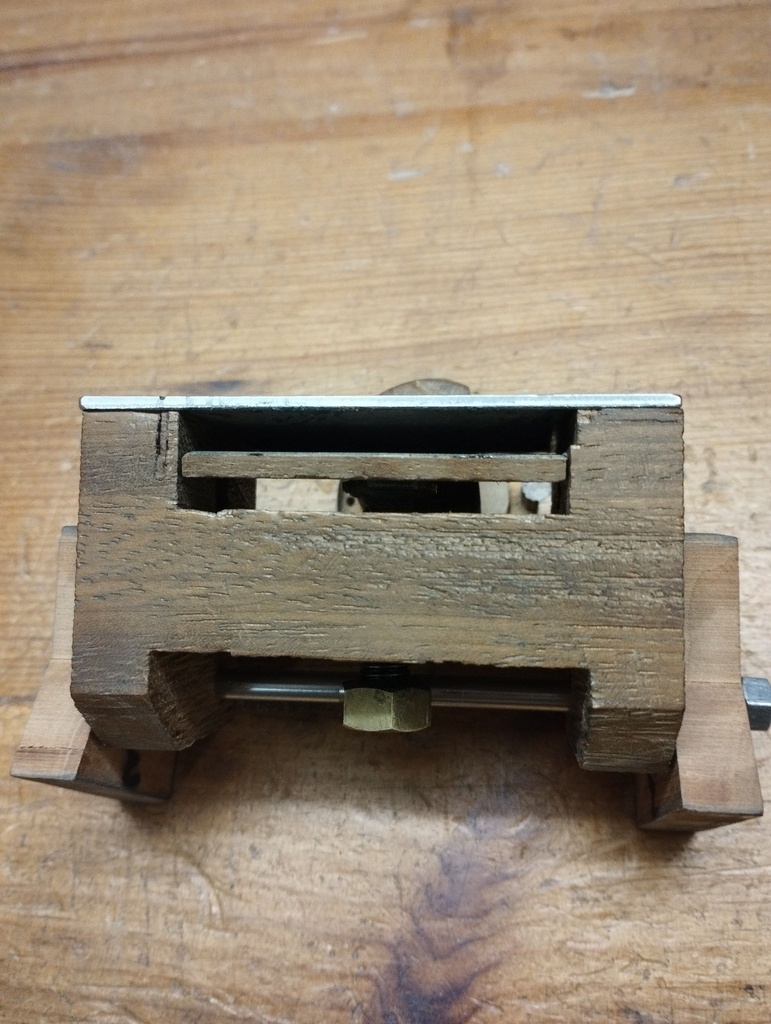

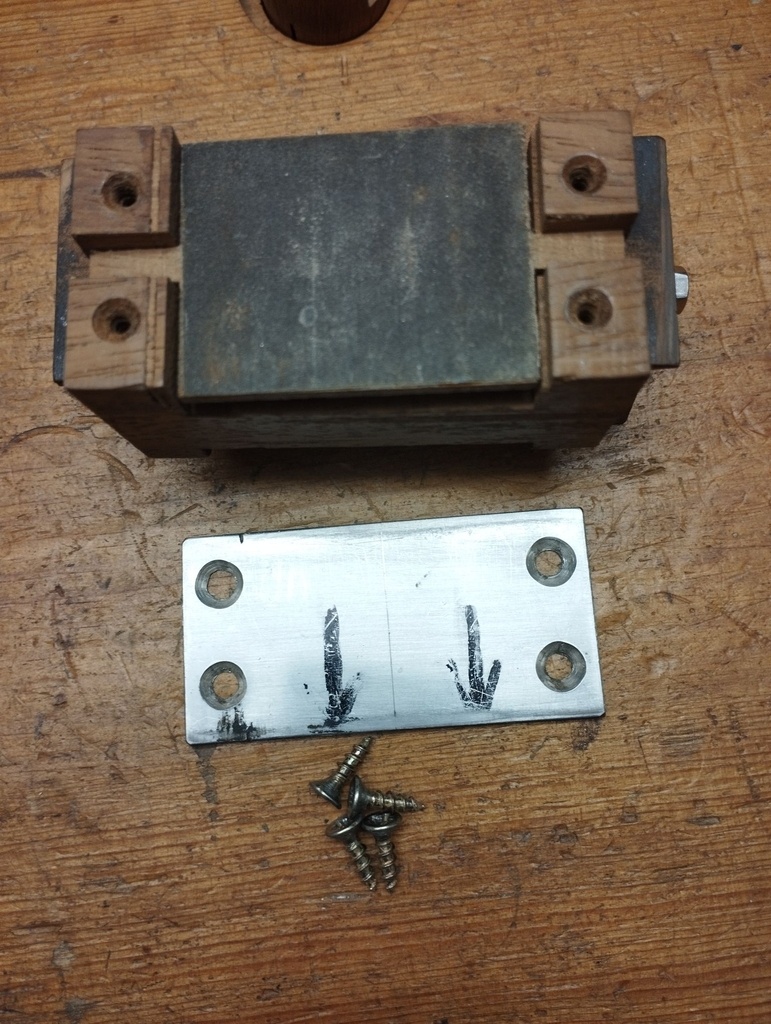

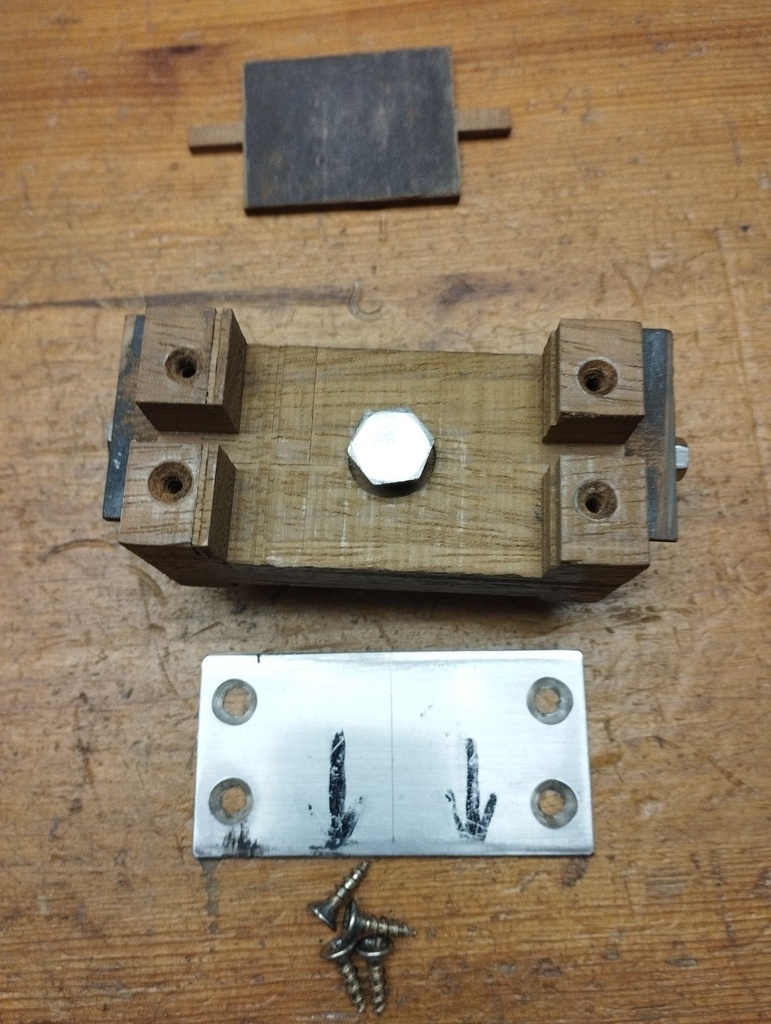

Les détails du guide.
Tout a été fait avec des matériaux de récupération. Les papiers à l'eau les plus fins ont été achetés en Allemagne sur Internet.
Licence
Discussions
C'est pas bête.
Très astucieux ! Bravo pour la conception de ce système
Merci bien. En réalité je m'attendais à plus de commentaires surtout des inconditionnels de la pierre à affûter.
Bien entendu je n'y suis pas arrivé en 5 minutes. Tentatives et prototypes ont été assez nombreux mais maintenant tous mes fers sont prêts à l'usage.
Belle idée. Pourquoi ça ne fonctionnerait pas sur des pierres ?
Pas de problème pour affuter avec des pierres sauf que:
Je ne connaissais pas le papier à eau, mais je suppose qu'un GROS avantage est qu'il ne se creuse pas au fil de l'affûtage... Avec ma pierre, je suis obligé de la reprendre sur "marbre" à chaque affûtage. Là ce sont les papiers qui sont sur le marbre.
christianjacques tu aurais des liens vers des fournisseurs de papier à eau ?
Le papier à eau est celui qui est utilisé en carrosserie... Il ne se creuse pas mais faut le changer...
Voici une analyse critique de ce type d'affutage (en anglais) : paulsellers.co...-sharp-methods/
Interesting !
3) “The obvious issue with them (abrasive sheets) is flatness.”
Debunk 3:
How often I find this theory for flatness impractical to woodworkers using stones. has no one realised that craftsmen used hollowed stones for decades without ever flattening them. If or should I say when a stone hollows out it makes no difference to you attaining an good and viable cutting edge. It just means that the bevel is sightly convex that’s all. It still cuts and cuts as well as a flat bevel or a concave bevel. Just accept that a convex bevel works as well if not better than a flat one and certainly better than a micro-bevel. Did you know that you don’t have to keep a sharpening stone dead flat? Once you flatten the back face of a chisel or plane iron, ideally done with wet and dry or film abrasive like the 3m product, and polish it out on a flat block of wood charged with buffing compound, you are done and very often you are done for life. You need never do it again.
En effet, pourquoi s'emmerder à avoir une pierre plate ?
Il est probable que le meilleur papier soit celui de 3M mais les prix sont un peu dissuasifs. Perso j'ai acheté ça sur ebay pour 3 fois rien et mon stock me survivra certainement.
Voici un site possible: ebay.fr/itm/35...:Bk9SR7ze1oG1Yg
mais il y en a plein d'autres.
christianjacques 4,79 euros c'est pour 1 feuille ? (ils disent "lot" mais ce n'est pas clair)
Pour autant que je comprenne, c'est la pièce mais, comme je l'ai dit plus haut il y en a d'autres, par exemple celui-ci:https://www.ebay.fr/itm/182173051522?hash=item2a6a5c2a82:g:hW0AAOSwzJ5XXuGD&amdata=enc%3AAQAIAAAA4B0sCP%2FXWnFgyg7BiMFebLsYihsxQA8h5MmmcHf7WRJOaGKzqudTt2dPKOYqEheYFnZMJdGSSRv1fJJZWkeNEWxKVontPzpTaFlzLxLx%2FDHN0fZacTtEve4ee8qFCuMlFDi8TRraCV0sIywolIs9eYKHZPnyev7BksVMHaKkwp%2FwiaOnCuD4BFa6ztXKx1bE7FFyhMExUAv6OoXTHFD6kNJuhtksVRYXe09kO2%2BFEDfEdE1CHMNuak7%2Bp4QMOnO7LCdfNpHJOfbqL0Z16KuUhLxa7ikIaJkJ9Ozw5%2FMKTWhq%7Ctkp%3ABk9SR6S3oqe2Yg
Oui mais c'est pareil : si c'est 3,90 euros la feuille c'est hors de prix ! Comparé à une pierre à 20 euros, on y est vite. Paul Sellers parlait de 30 cents la feuille, il y a un rapport de 10...
Bonjour Ara,
Si je simule 4 feuilles de grain 2000, c'est 8,90€le lot, soit un peu plus de 2,22€ la feuille.
Bien entendu tu peux toujours utiliser des pierres, mais le montage devient compliqué.
Pour des pierres il y a d'autres montages. Le tien est intéressant pour des feuilles, du moment qu'on arrive à en trouver à bon prix. Merci pour le partage.
Ara il y a quelque temps j'avais acheté du papier abrasif à l'eau chez Lidl à 5.99 , j'affute mes ciseaux à bois, mes fers de dégau et mes couteaux de cuisine et j'en suis très satisfait. ce ne sont pas des formats A4, mais plutôt A5, je les colle sur une vitre épaisse 8mm avec du double face et c'est impeccable. dans le lot il y a 3 feuilles de chaque grain: 120/150/180/240/320/400/600/800/1000/1200/1500/2000/2500/3000
Bougnasse
Ara bonjour je n affute pas droit mes fers de rabot cela laisse des marques sur le bois
etienne
Super principe.
Par contre, comment colles-tu tes papiers sur la vitre ? J'avais essayé à la cyanoacrylate, sans succès.
Avec un adhésif double-face. Il faut pouvoir renouveler le papier à l'eau quand il est usé.
D'accord. J'avais éliminé cette solution par peur que l'épaisseur de l'adhésif vienne faire un amorti qui aurait rompu la planéité de l'abrasif.
Vu le retour d'expérience, ce n'est visiblement pas le cas.
Merci !
Erkenbrand Effectivement, il n'y a aucun problème.
Deux petites questions :
Merci pour les explications. C'est marrant, moi j'ai vu plein de sites qui parlent de 2 biseaux jamais de trois. Il y a peut-être des spécialistes qui en diront davantage ici...
bonjour christianjacques
merci pour ce partage
une question :
le boulon qui pousse la le fer du rabot contre la plaque supérieure, il se visse dans le guide? comment avez vous fileté le guide ? fileteuse M8 dans du bois dur? ou bien il y a un écrou inséré?
Bonjour,
C'est le bois qui est fileté, les efforts ne sont pas très grands. La plaque poussée par la tête de vis est recouverte d'un morceau de papier verre pour empêcher le glissement du fer.
