Chariot pour ma nouvelle scie circulaire sous table

par Vic66

Mon ancienne scie circulaire sous table avait du jeu dans l'axe, il faut dire qu'elle avait 20 ans.

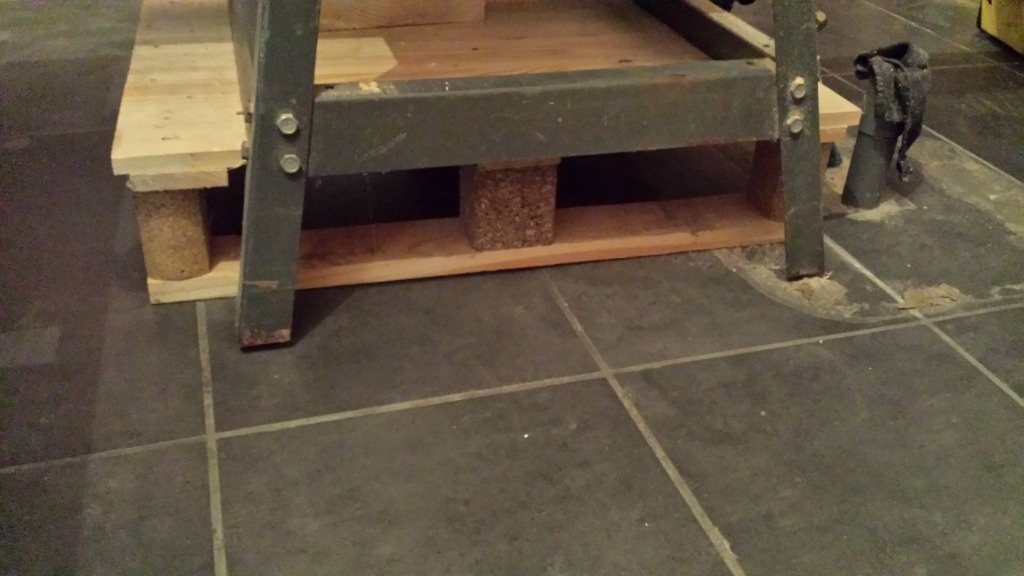

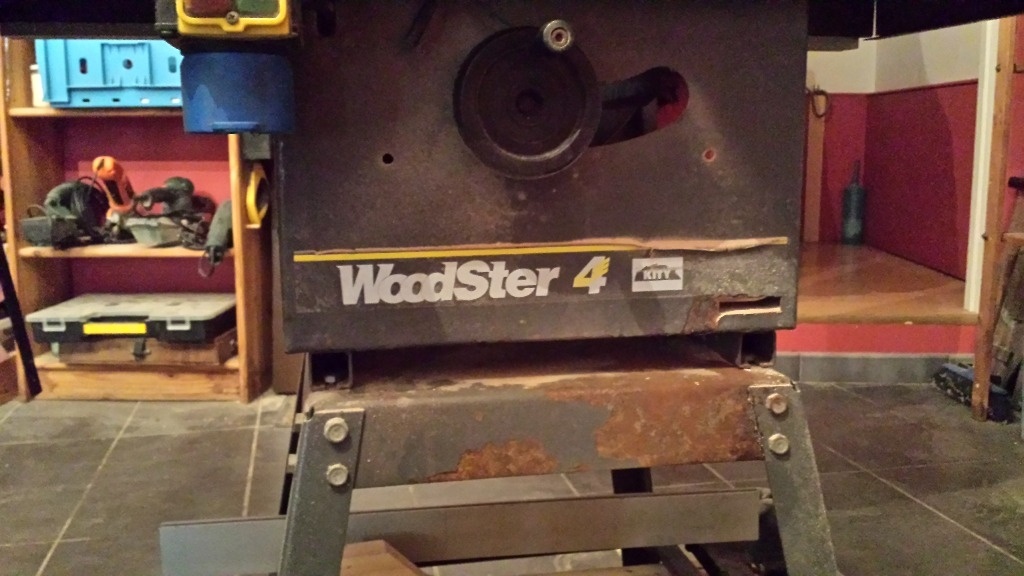

J'ai acheté récemment une scie circulaire sous table pour 80 euros. j'ai pu la tester avant l'achat et j'ai eu de bonnes sensations. C'est une Kity woodster 4, le piétement est un peu piqué par la rouille, mais rien de grave! Je n'ai pas fait de photos avant, mais les 2 extensions se trouvaient à gauche et sur la droite il y avait un rail avec un petit plateau coulissant.

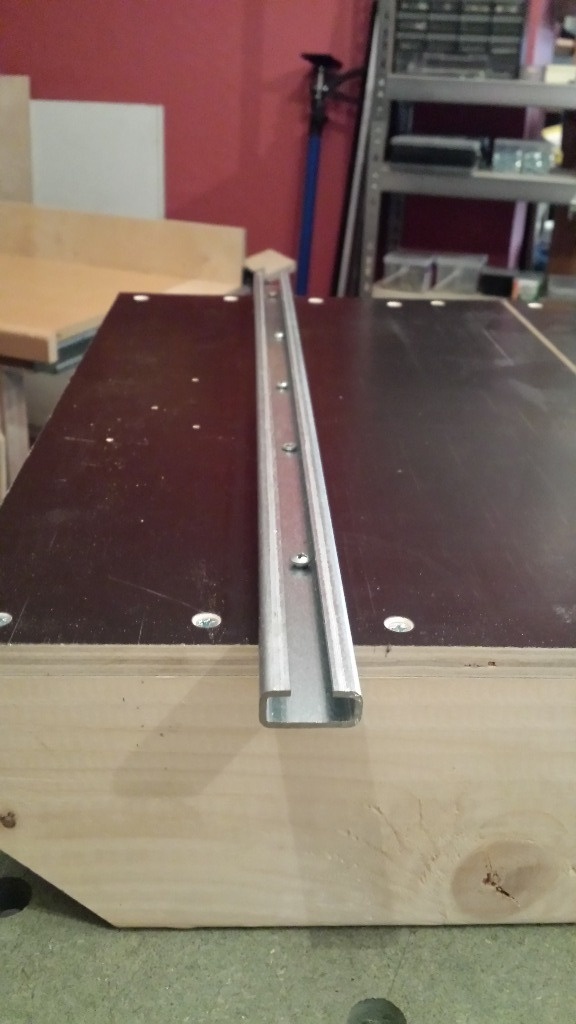

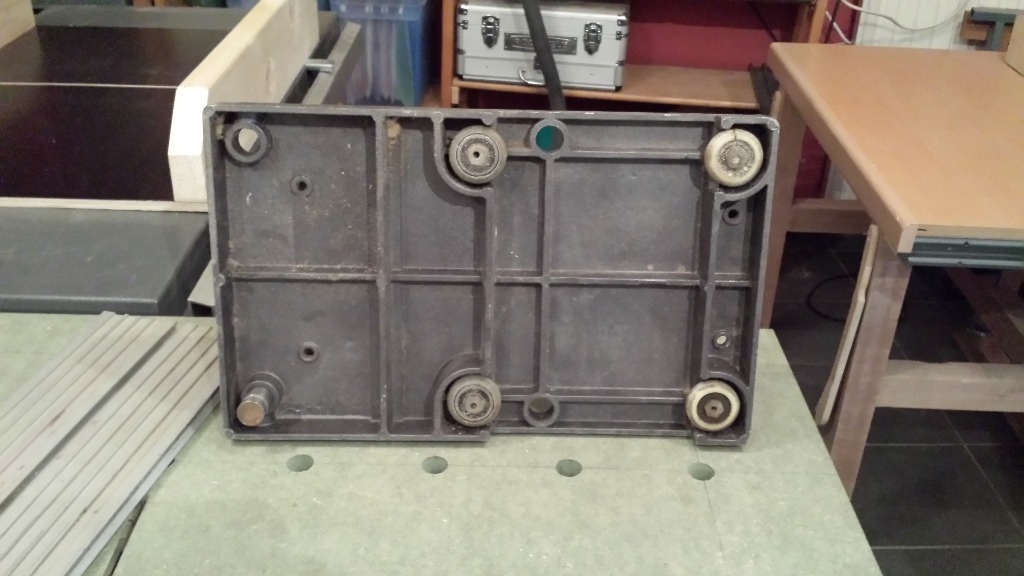

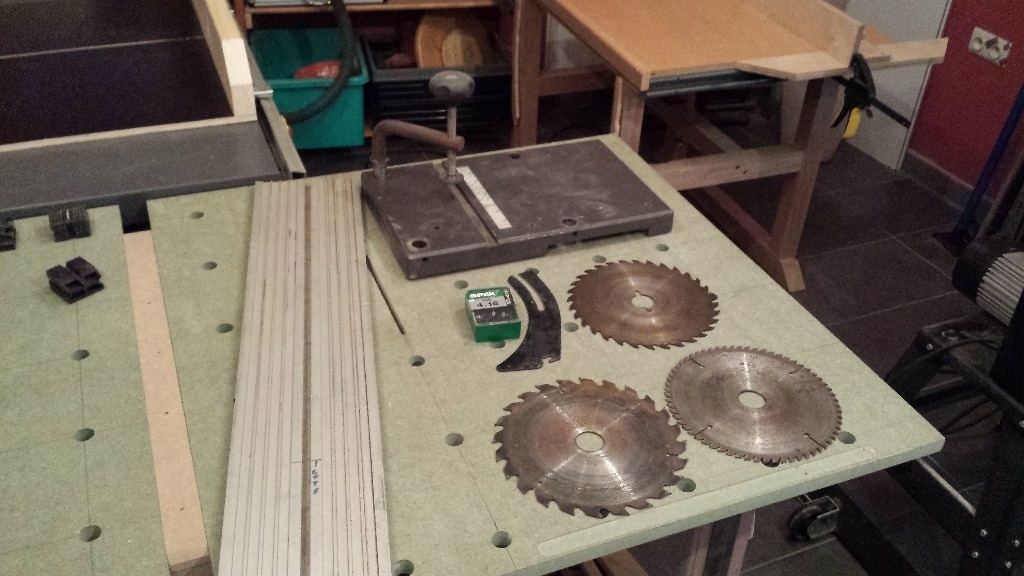

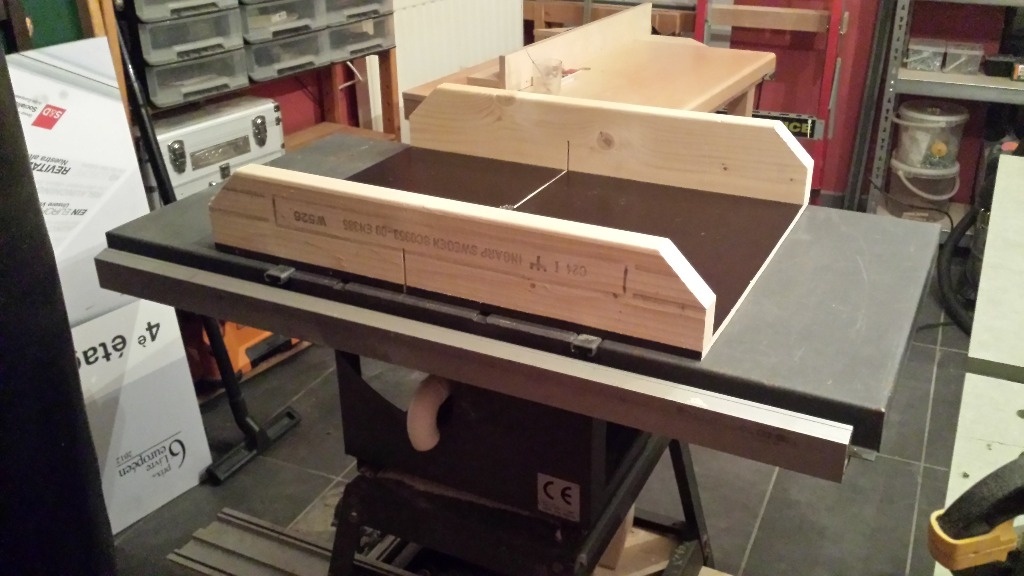

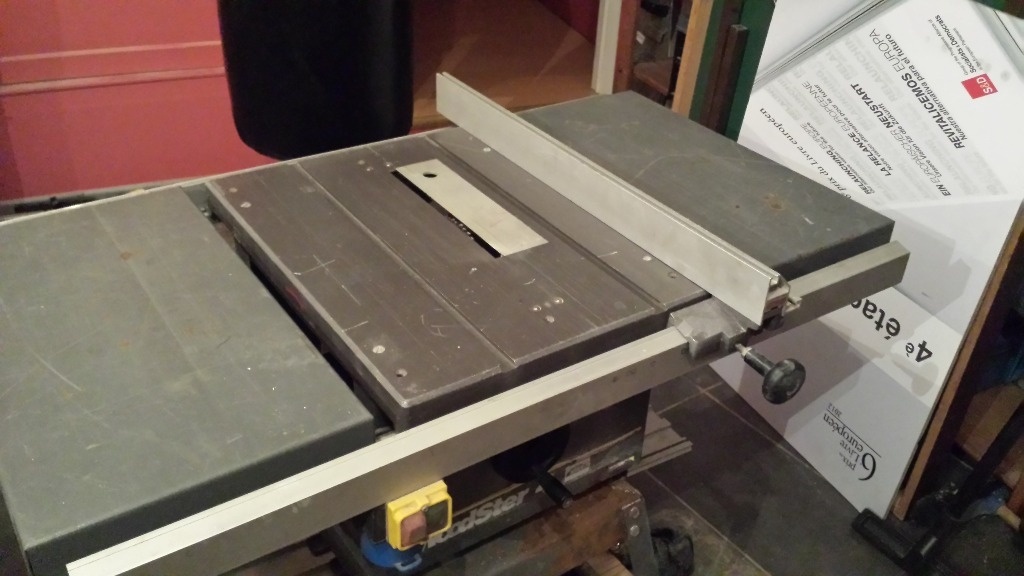

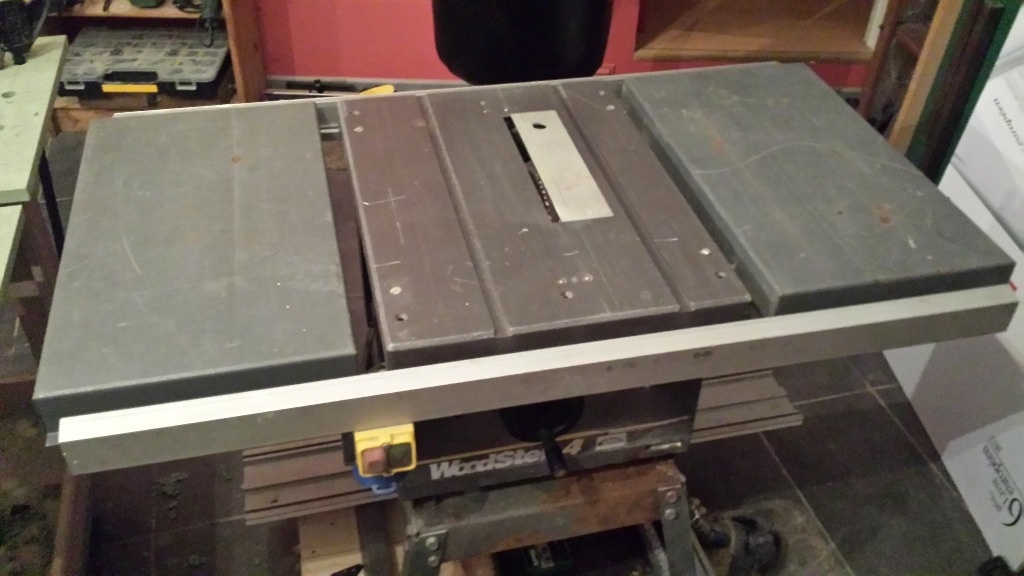

Je commence par démonter la presque totalité histoire de nettoyer, graisser et comprendre le mécanisme. En voyant que je pouvais coulisser les rails, je me décide à mettre les extensions de part et d'autre de la table principale. je trouve des rails en "C" rectangulaire et sépare les extensions de la table pour l'espace des rails ou profilés du futur chariot. Pour finir j'achète une nouvelle lame légèrement plus grande et récupére l'ancienne table pour bricoler dessus (et comme extension supplémentaire pour les plus grandes pièces).

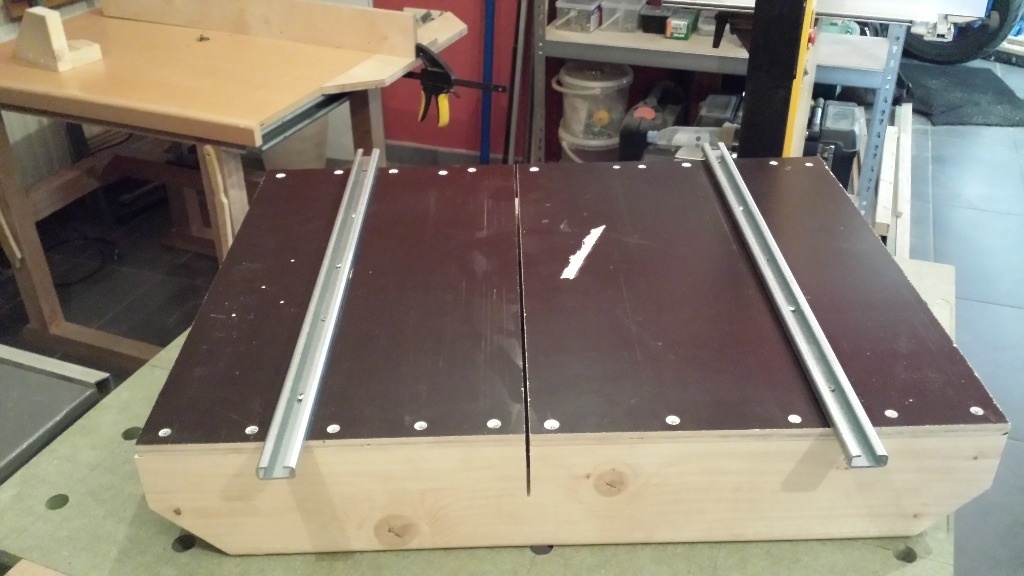

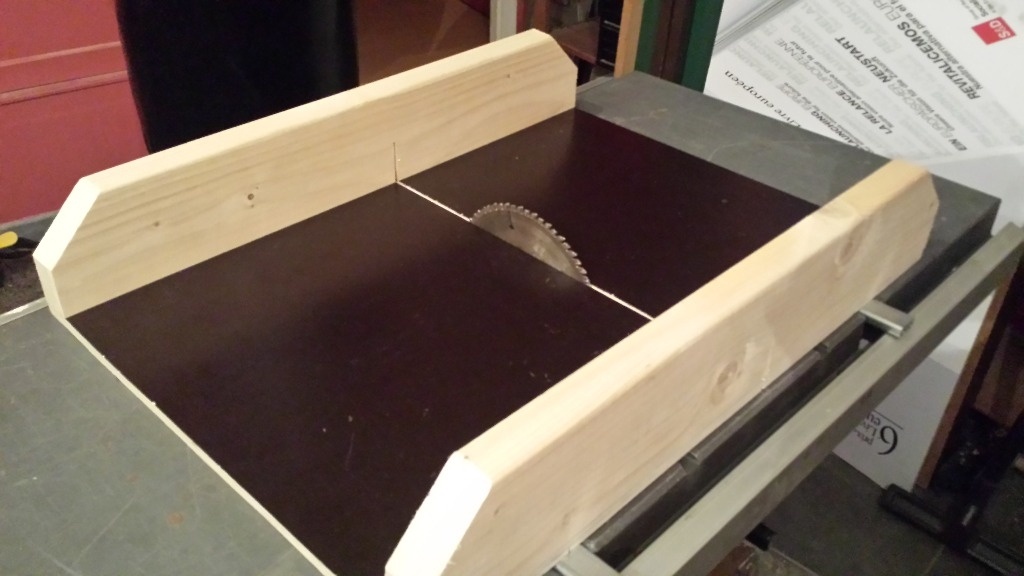

Je fais le chariot coulissant avec du bois de coffrage et les chutes d'un autre projet.

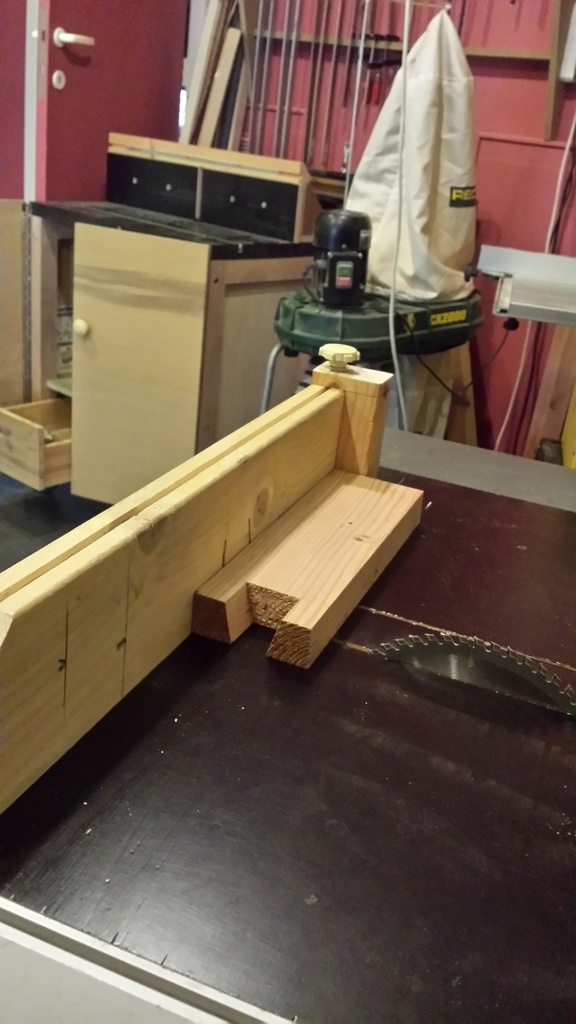

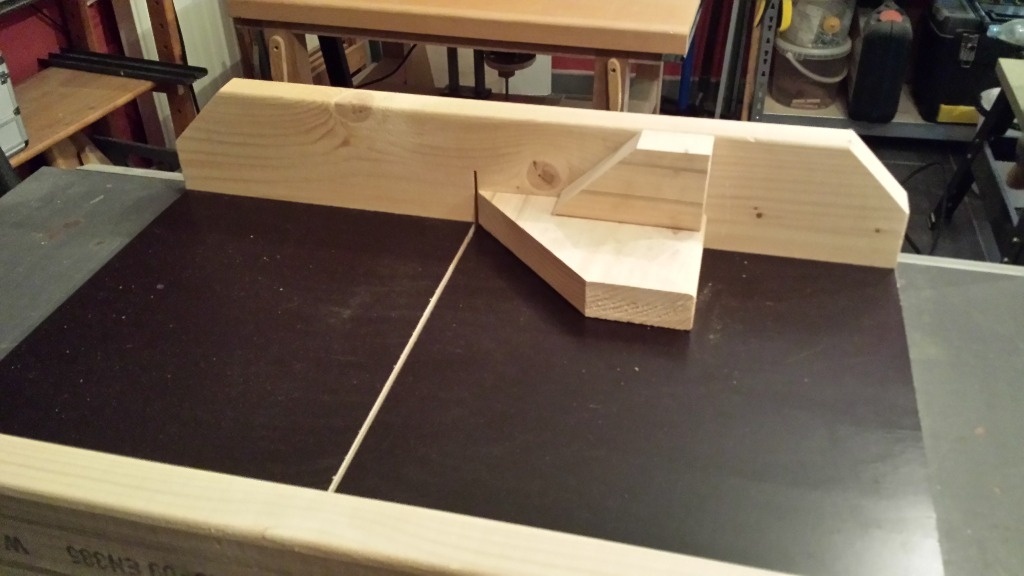

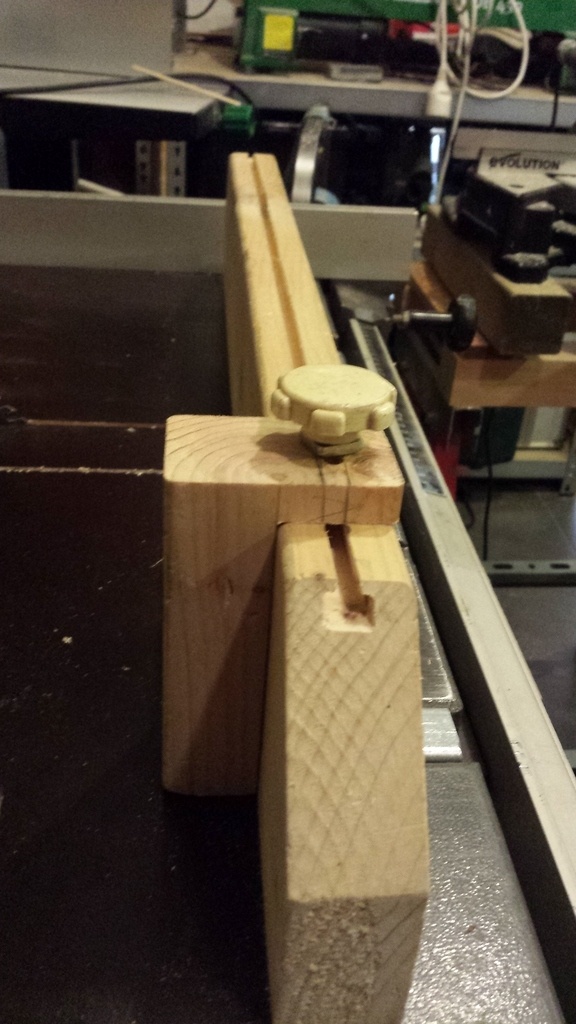

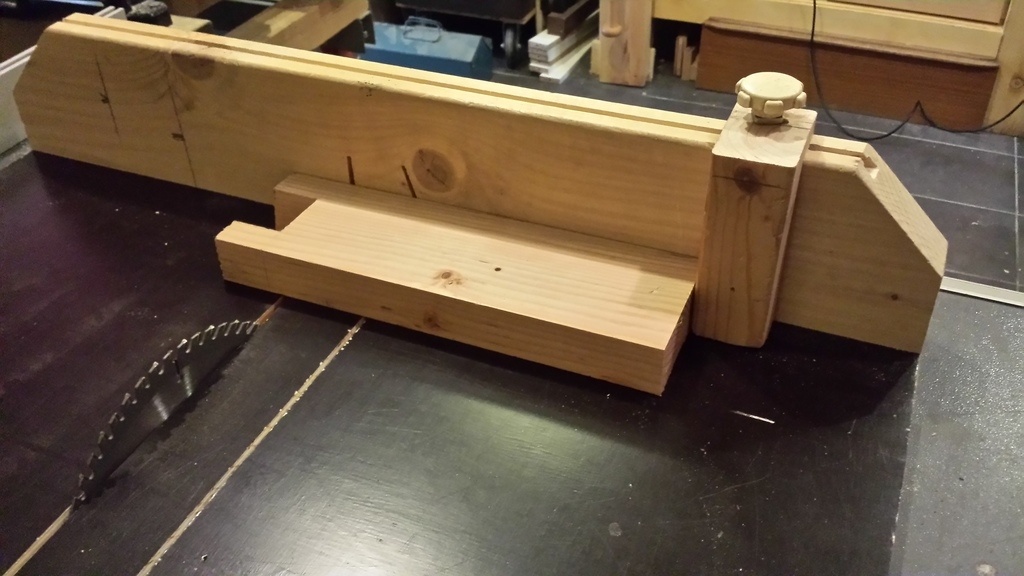

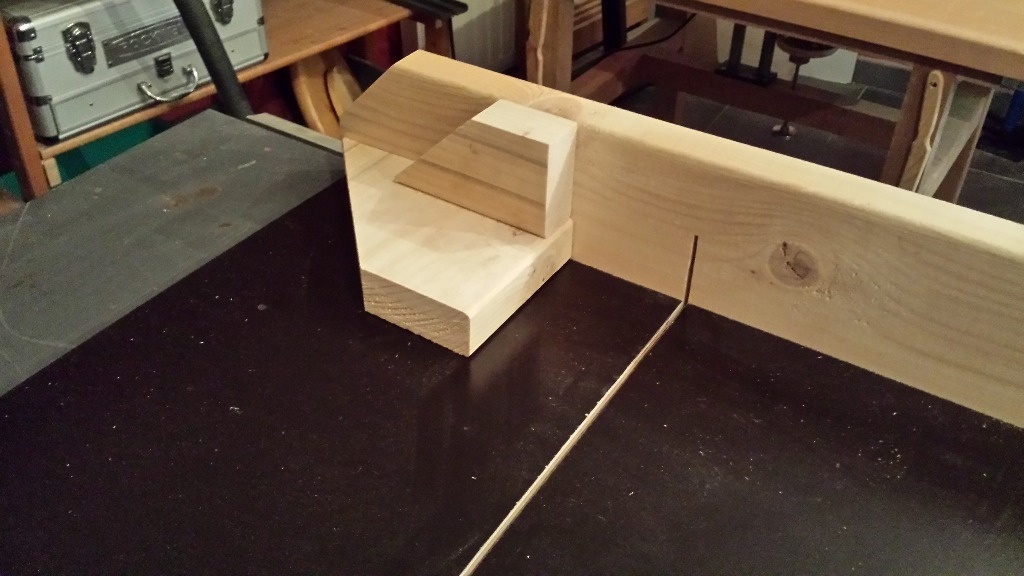

Je fais des tests et je suis surpris par le fait qu'il glisse aisément sans avoir de jeux latéraux. J'imbibe un chiffon de wd40 et je frotte tous les points de frictions, c'est super fluide! Je fais le test des 5 coupes et en vérifiant au pied à coulisse digital la dernière pièce coupée, il y a une différence de 0.60 mm entre chaque extrémitée de la pièce, si j'ai bien compris il faut que ce soit au maximum @ 0,20 mm pour que ce soit correct ou presque parfait, si un boiseu pourrait m'éclaircir sur le sujet! Pourtant sur une seule coupe avec le test de l'équerre à la lumière ça à l'air parfait. Sinon à part ça, je suis tout à fait satisfait de son utilisation (à mon niveau). Pour le fun je me fait un petit assemblage de bois qui servira de top et de guide pour coupes à 45°.

Voilà modif

Mis à jour

On en parle ici

Vic66 a publié la création "Chariot pour ma nouvelle scie circulaire sous table".il y a 9 mois
keke83


Dis donc dis donc...
carrelage, bientôt tapis et feu de bois lol

bien ta scie sur table!
moi j'ai acheter une einhel à 300 € et c'est une merde sans nom!
Alors quand tu me dit 80.- pffff je suis au bord du suicide!

non quand même mais disons que pour le prix voilà quoi!

Et ta scie dewalt comment vas t'elle?

joli atelier et joli guide.

keke

Vic66


Merci keke ;)
Je ne suis pas équipé comme je voudrais, mais j'essaye de faire à moindre frais. Content de la table et aussi de la scie à ruban qui elle m'a coûté 300 euros, mais je n'ai vraiment aucun regret!
Je prospecte tous les jours à l'affût d'une bonne occasion et ne saute pas sur tout (j'apprends à être patient).

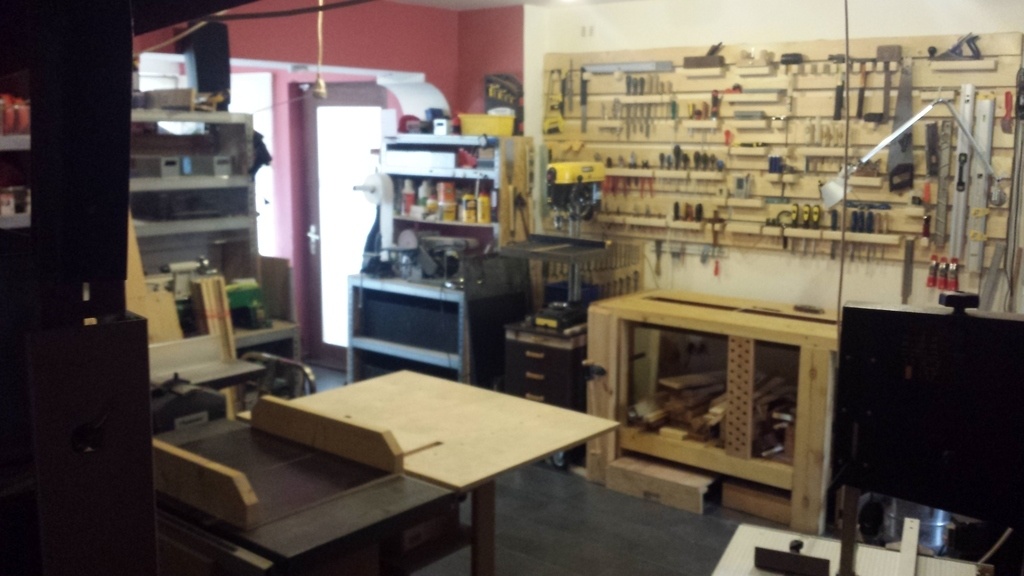

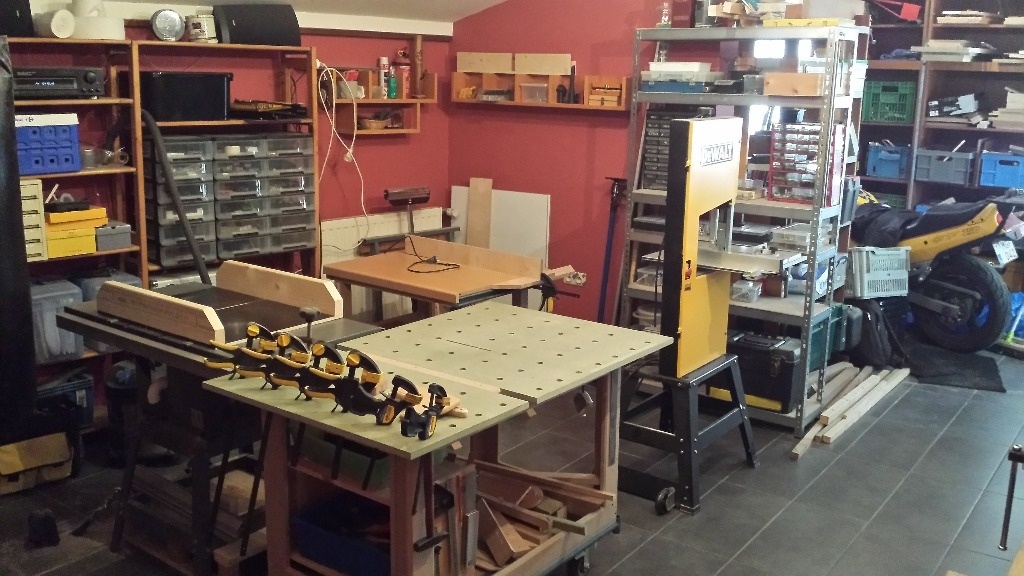

Le carellage c'est fait! (mon atelier est un ancien salon de coiffure).
Courage keke!

gibetb


Une belle réalisation. Dans sa vidéo de fabrication du sien, Marc Spagnuolo (The Wood Whisperer sur YouTube) donne une astuce pour ajuster l'assemblage en fonction de l'erreur après les quatre découpes.
Du coup, avec ta lame plus grande, il faut que tu te refasses un couteau diviseur, non ? Moi, je voudrais m'en faire un moins haut que celui d'origine (qui est plus haut que la lame, puisqu'il soutient la cape) pour pouvoir des découpes par retournement, ou des découpes non traversantes, mais je n'ai encore jamais touché au travail des métaux, et ça ne m'attire pas plus que ça 😒
En ce qui me concerne, je guette une raboteuse et/ou dégauchisseuse pas chère. Et une scie à ruban.

Vic66


@gibetb merci
Concernant le couteau diviseur, ce qui me freine pour le remettre, c'est pour les coupes partielles, je pourrais le raccourcir ou encore agrandir l'entaille sur le chariot, je pense que je vais opter pour la seconde option et l'enlever quand ce sera nécessaire (en plus cela servira de top en fin de course). Le métal à souvent du bon, ce n'est jamais perdu de s'y intéresser un peu... Je guette la même chose que toi 😂

ecto1


Bon @vic66 je répondrai plus longuement plus tard en lisant tous ce que tu as écris car j'ai ma fille qui me tanne pour l'ordi, du coup je vais lui passer et au passage n'oublie pas de dormir 😂

camema


Super boulot!@gibetb c'est peut être pas très adapté a ce que tu veux faire mais pourquoi tu ne modifierais pas ton couteau diviseur existant a la meuleuse cela ne me semble pas compliqué ( je n'ai peut être pas bien compris ce que tu veux faire...!) De mon côté je suis plutôt en train d'opter pour la construction d'une table style mft fes.... pour utiliser ma scie plongeante a la place d'une scie sous table mais je ne trouve pas beaucoup de source d'inspiration...

ecto1


Donc la petite est au lit je reprends la main. J'ai bien lu ton article et j'ai deux questions, la première le test des 5 coupes c'est quoi? la seconde (qui est en fait plus une remarque, plutôt qu'une question) quand tu dis " je suis tout à fait satisfait de son utilisation (à mon niveau)" tu me fais mal! car au vu de ce que tu indique, ton niveau est bien au dessus de ce que tu pense de ton travail. Encore bravo.

Vic66


@ecto1 d'abord la famille! J'ai 4 enfants je sais ce que c'est 😂 😂 😂 😂
@camema merci beaucoup
@gibetb tu m'as fait réfléchir et pour finir je remet le couteau diviseur et l'enleverai si besoin, c'est juste 2 boulons à desserer 😂

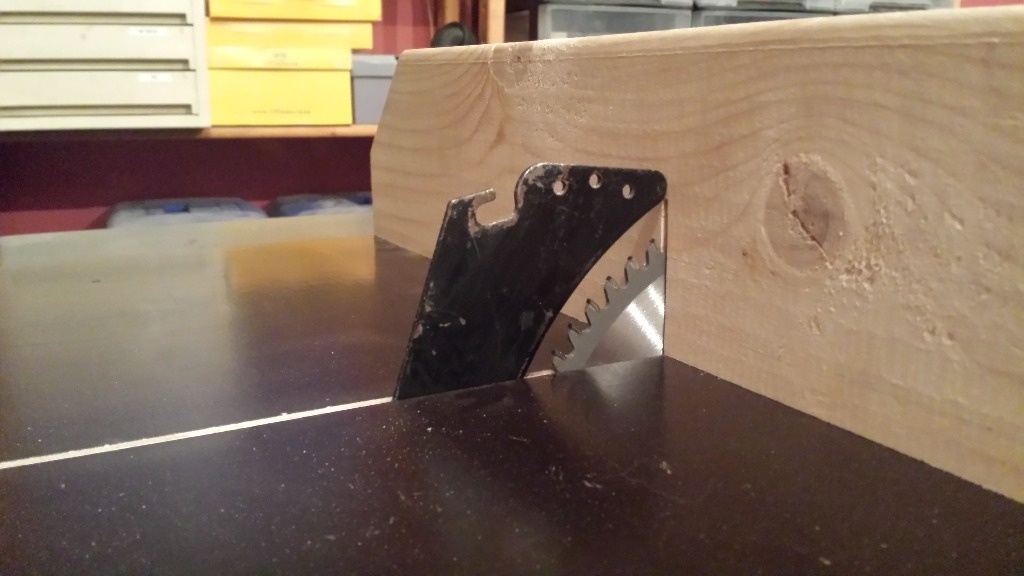

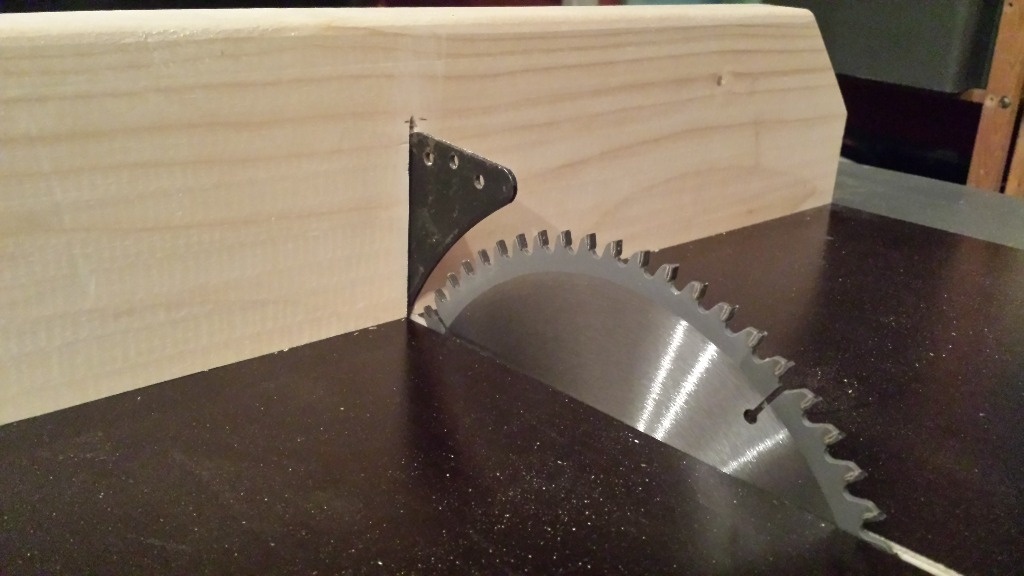

J'ai juste agrandi le passage de lame dù côté opposé et laissé tel quel du côté poussoir pour faire un arrêt en bout de course. Je vais poster les photos ce sera plus simple 😂

Vic66


Ça fait plaisir à lire ecto1!
C'est toujours difficile de se juger, j'apprends par moi même et surtout par plaisir!
Concernant la loi des 5 coupes, tu prends une chute de panneau avec au moins un côté parfaitement plat, tu numerote les 4 faces, tu place ta chute côté plat en premier (logiquement n°1) tes découpes sont des lamelles de 1 ou 2 cm, un fois que tu as terminé tes 4 coupes, tu en fais une 5eme (face 1) et tu verifie la largeur de ta pièce à chaque extrémité... par contre j'ai oublié le calcul à faire 😒 quelque chose avec x4 ou ÷4 etc... si quelqu'un pourrait nous donner des infos à ce sujet!

gibetb


@camema Si, je pourrais couper le couteau diviseur, d'une manière ou d'une autre, mais ma scie est encore sous garantie. J'ai regardé pour racheter le couteau diviseur en pièce détaché, mais il vient avec la cape, et il coûte 28 € sans les frais de port... Il faut que je trouve quelqu'un qui travaille le métal et est équipé pour, surtout.
@vic66 et @ecto1 La règle pour calculer le pourcentage d'erreur et une manière d'améliorer un peu la précision est dans cette vidéo de Marc Spagnuolo : https://www.youtube.com/watch?... (à partir de 9 min 10 sec).

Vic66


@gibetb merci pour l'information!
Concernant le couteau diviseur, essaye de trouver une pièce de métal/alu, et recopie la partie de fixation et le reste de la pièce tu la façonne comme tu la voudrais. Je suis en brocanteur dans l'âme et je trouverais sûrement ton bonheur, mais le hic c'est la distance entre nous! Envoies moi les dimensions exactes et je pourrai peut être te dépanner? Et te l'envoyer 😂

gibetb


@vic66 Merci, c'est très sympa ! Le problème, en effet, c'est la distance. Tu es en Belgique, non ? Du coup, ça se trouve, avec les frais d'expédition (qui sont assez chers, curieusement, entre nos deux pays), ce ne sera vraiment pas avantageux. Le problème, c'est de trouver surtout la bonne épaisseur. Je sens que je vais devoir me mettre à aller aux brocantes 😂

Vic66


@gibetb en effet je suis en Belgique.
Je ne pense pas que ce soit si cher que ça! il n'y aurait que les frais d'expédition (moins de 10 euros), le reste serait une avance sur ton cadeau d'anniversaire 😂
Envoie moi toujours en MP les dimensions et/ou croquis à l'échelle, ainsi que l'épaisseur, je prospecte et te tiens au courant avant d'entamer quoi que ce soit!

pierrot13710


Bonjour tout le monde, Vic66, je voulais avoir ton avis général sur cette scie après plusieurs mois d'utilisation. J'envisage d'acheter la même que toi mais plus chère (150€ avec extensions et support), je dois aller la voir/l'essayer demain. Quelles sont ces avantages et inconvénients?

Il n'y a absolument aucune info sur internet concernant ce modèle précis, c'est pour cette raison que je me permets de venir vers toi... :)

En tous cas, beau boulot, ton chariot semble bien construit et cela donne envie se s'y mettre (achetons la scie d'abord... :) )

Merci et à bientôt

Pierrot

Vic66


Bonjour Pierrot,

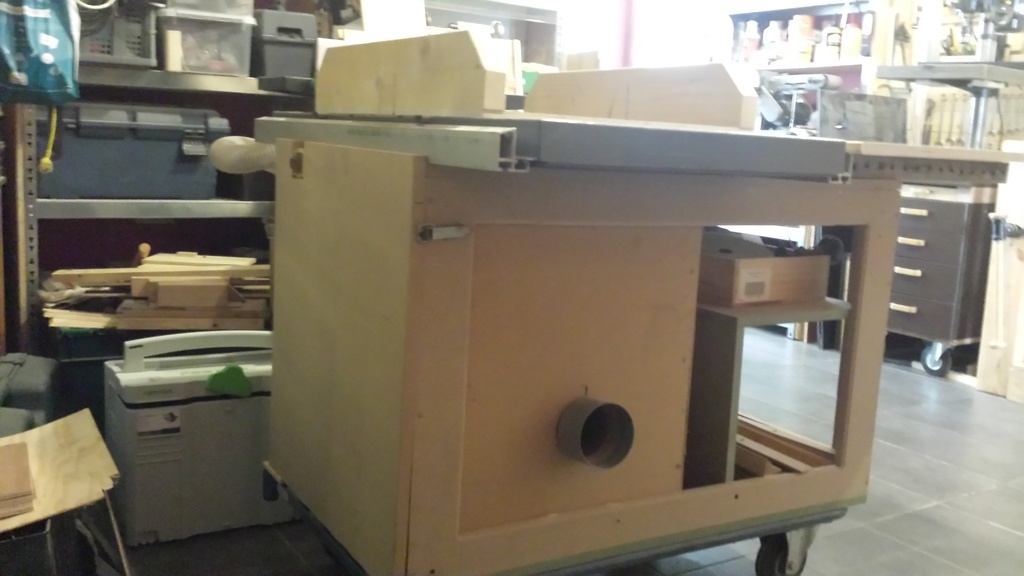

Je suis toujours aussi content de mon achat, seuls petits inconvénients l'aspiration sous table (+/- 70% aspiré) et quand il faut travailler de grandes pièces, pour palier à ça j'ai une servante à rouleau et une table de la même hauteur que mon plateau (pour réception des pièces coupées). Pour un amateur comme moi, c'est bien assez ;)
Je rêve quand même de pouvoir m'offrir un combiné un jour...

J'espère t'avoir un peu aidé, si tu as d'autres questions n'hésite pas...

à bientôt,

pierrot13710


Bonsoir,

Et merci pour ta réponse. Malheureusement pour moi, la scie à été vendue, je n'est pas été assez rapide. Bon, ce n'est que partie remise. Et si je ne trouve rien d'intéressant d'ici quelque temps, tant pis, je casserai ma tirelire et je prendrai la dewalt 745😚. Cela fait un beau moment qu'elle me fait les yeux doux, mais ça fait mal de lâcher un billet de 500€ dans une machine... Je suis comme toi, un passionné du travail du bois, mais je n'ai beaucoup de place dans ma cave, qui me sert également d'atelier...

En tous cas, merci pour ta réponse et profite bien de ton bel atelier...

Pierrot

Vic66


Merci... C'était avec plaisir Pierrot! j'espère que tu trouveras ton bonheur rapidement!!!
