AtelierDZT

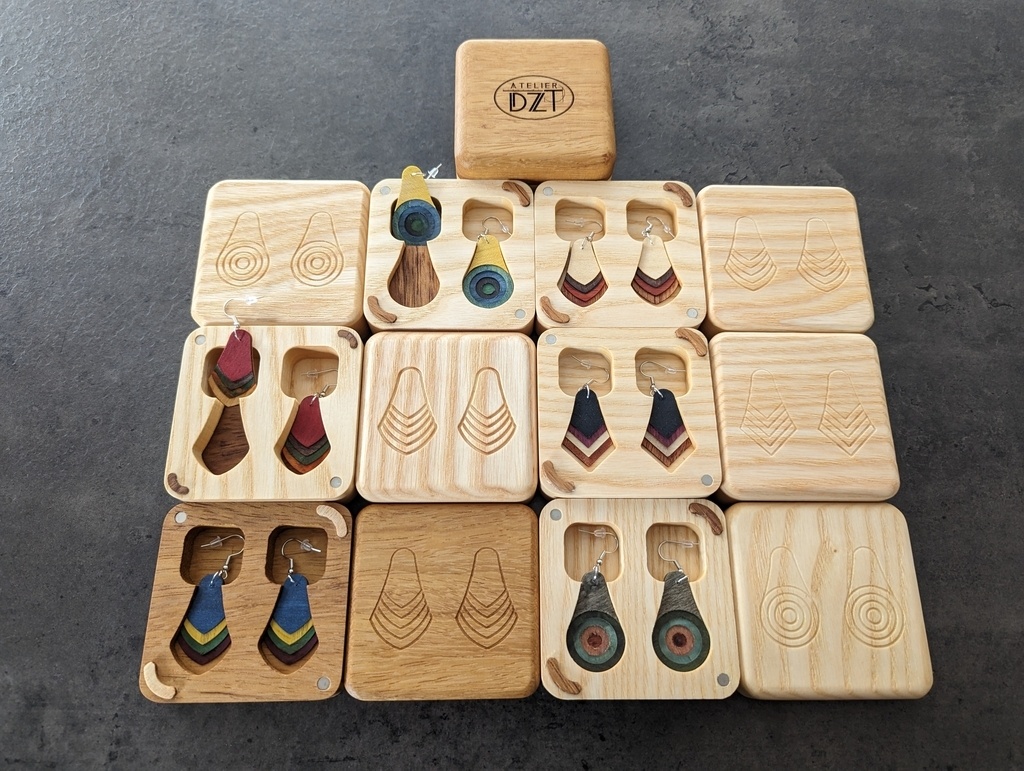

Les boucles d’oreille d'Elodie


Une réalisation que j'ai eu beaucoup de plaisir à copier et légèrement modifier sur la base des concepts proposés par Boris Beaulant et Buhlo.

Fabriquées pour Elodie puis, souhaitant les offrir à d'autres membres de ma familles, j'ai choisis d'en faire une série avec quelques différences à chaque fois.

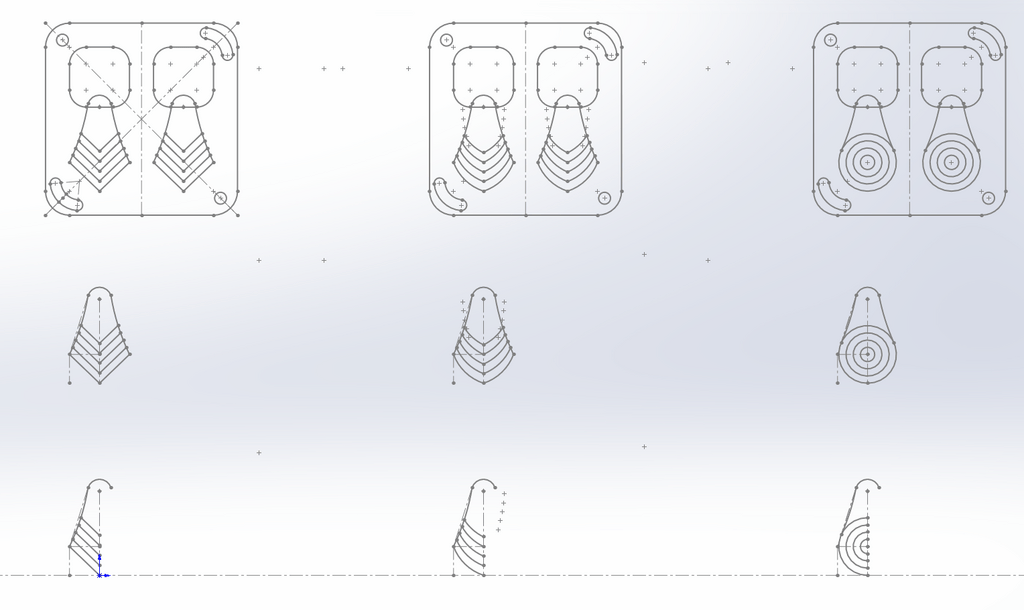

Conception sous Solidworks

C'est un logiciel que j'utilise depuis longtemps et qui me convient parfaitement pour une large variété d'applications.

La conversion d'une esquisse SW vers un format vectoriel exploitable par la Shaper Origin (je passe par Adobe Illustrator) est fastidieuse.

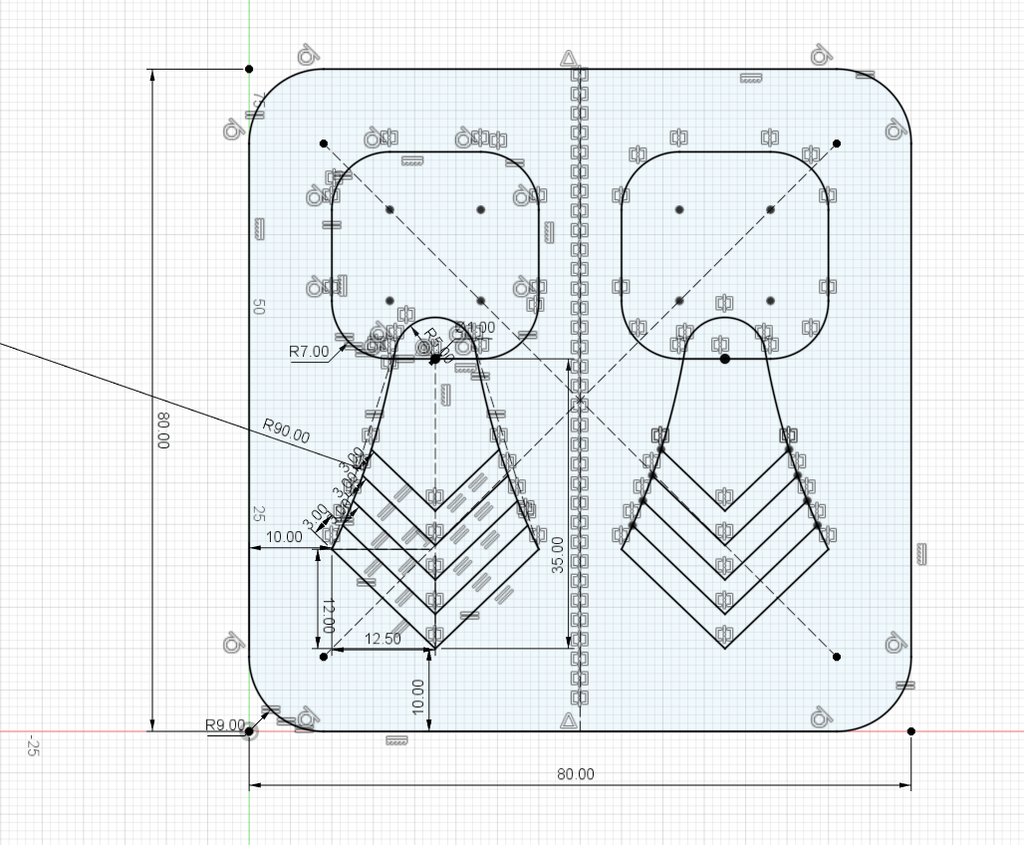

J'ai d'ailleurs été tenté de faire un essai de dessin sous Fusion360 qui a fini par me convaincre grâce au plugin développé par Shaper, permettant d'exporter rapidement au format adéquat.

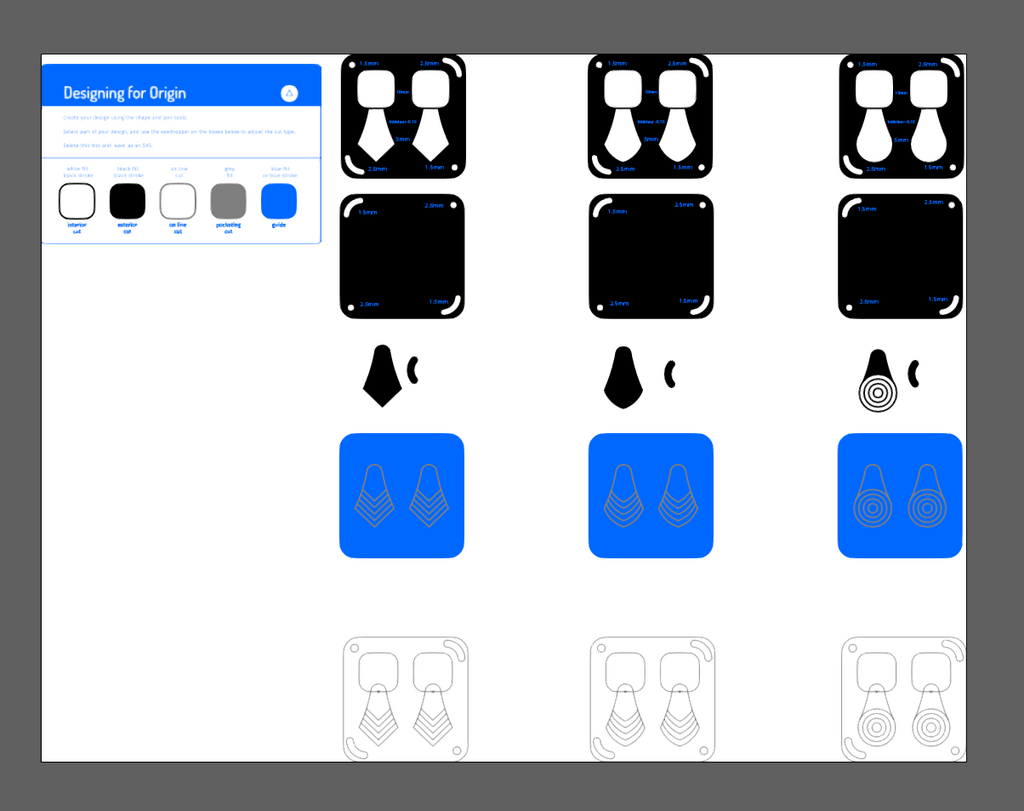

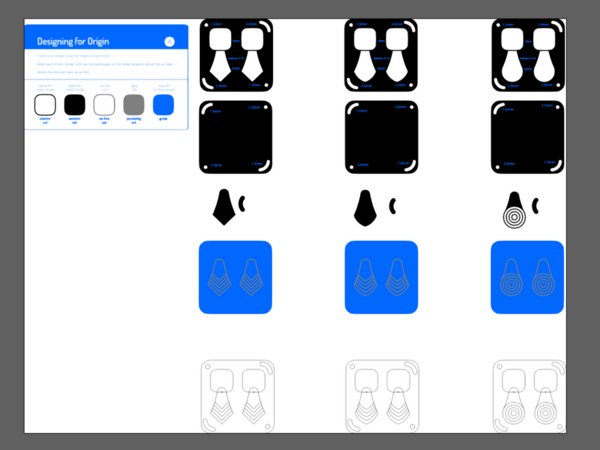

Edition sous Adobe Illustrator

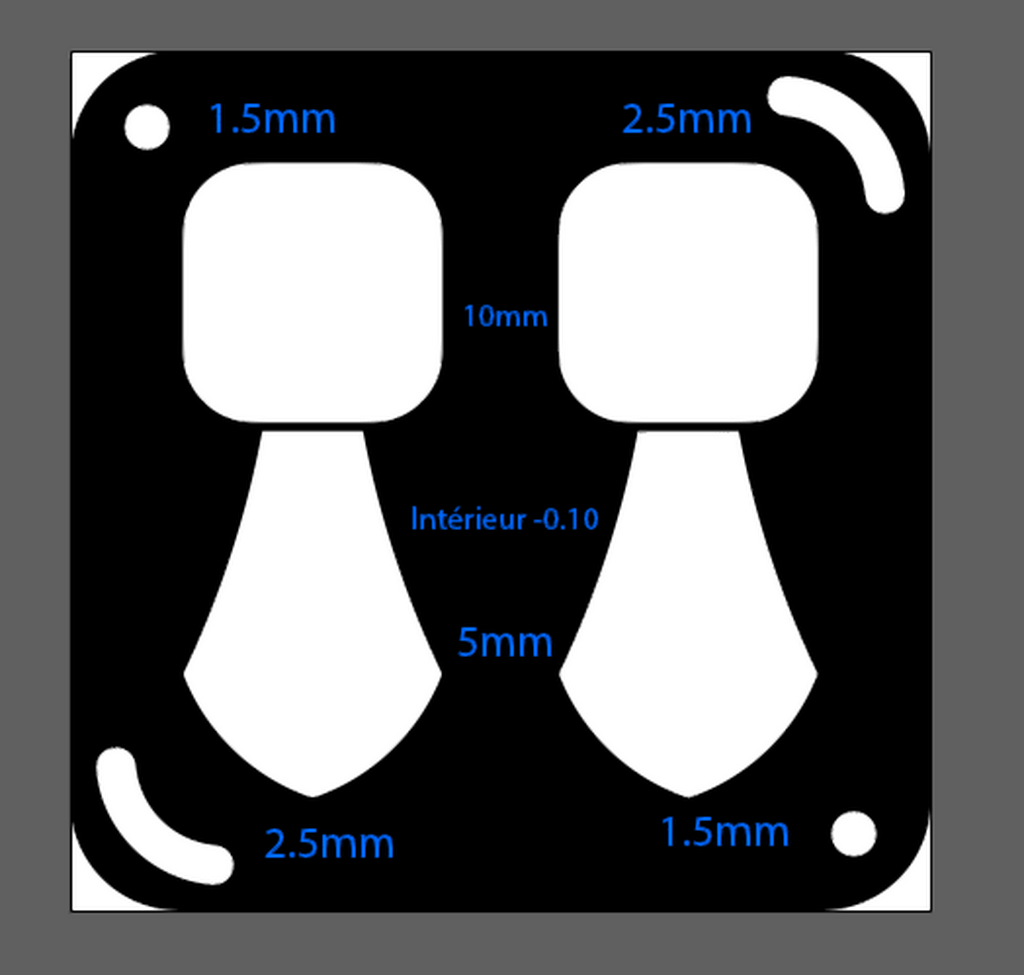

L'idée est de générer un fichier comprenant tous les détails nécessaires à l'usinage pour chaque intervention.

Quelques détails

  • Quand on se trompe à la Shaper, on peut toujours créer une pièce qui viendra s'incruster à la place 😅
  • Les boîtes sont en Iroko et Frêne.
  • Ayant acheté quelques lots de feuilles de plaquages dépareillées, je ne sais pas exactement quelles sont les essences de bois qui constituent les boucles d'oreilles.
  • Je pensais réussir à obtenir 5 couches plaquées et en usiner 4 successivement. Je n'ai jamais obtenu de bon résultats à moins de garder environ 1,2mm d'épaisseur au minimum, sauf pour la version en cercles concentriques.
  • Il s'agit de la première réalisation sur laquelle figure la version finalisée de mon Logo.
    Amateur en pleine réflexion de reconversion pro.

Publications associées


Discussions

AtelierDZT  a publié la création "Les boucles d’oreille d'Elodie".
il y a 10 mois
Boris Beaulant
( Modifié )

Hehe, content que ces boucles aient pu t’inspirer.
C’est vrai que Fusion avec le plugin Shaper c’est quand même plus facile à exporter :)

C’est pas plus facile pour aligner d’avoir un SVG différent par type d’usinage ?

AtelierDZT
( Modifié )

Sous SW, j'ai dessiné une version aux dimensions identiques au tiens.
Puis une version alternative avec les "plumes" arrondies.
Et enfin une version circulaire proche de celles de Buhlo.

L'idée est de pouvoir répéter, sur une seule esquisse, le reste des éléments du modèle (boîte, ouvertures, fixations), grâce aux fonctions paramétriques de symétrie et autre répétitions.
Pour 3 modèles "uniques", c'est lourd et je me suis rendu compte que c'était plus rapide de faire le modèle complet à la main sous Fusion360. (j'ai d'ailleurs annulé mon abonnement chez Dassault Système, depuis ^^)
P.S. : c'est aussi rapide de le faire à la main sous SW pour le coup. Mais j'ai une version gratuite de Fusion ^^

Je les exporte ensuite en un seul fichier sous Illustrator avant d'en extraire des plans (SVG) individuels que je viens chercher au fur et à mesure du chantier.

Boris Beaulant

Ah oui ok. Tu parlais du dessin source. Oui c’est mieux de tout mettre dessus.

Mike0411

Ca m'interresse cette histoire de compatibilité SW / Shaper.
J'utilise beaucoup SW et je lorgne sur la Shaper.
Shaper gère uniquement du SVG ? il ne gère pas les fichiers DWG ou DXF ?

Boris Beaulant
( Modifié )

Mike0411 SVG seulement.

Et c’est pas plus mal tant le format DXF est archaïque dans sa syntaxe et propriétaire dans ses fonctions 😉

Mike0411

Boris Beaulant certes mais c'est un format qui m'est beaucoup plus familier 😊
Il ne reste plus qu'a me mettre a Adobe illustrator ou à Fusion360 😅
Je connais mieux fusion360 mais j'ai beaucoup plus d'habitude avec SW

AtelierDZT

Hello Mike0411, via SW, j'exporte en dxf puis vers Adobe Illustrator puis vers svg.
C'est lourdingue et à priori, il n'y a pas d'avantage majeur, du moins en 2D, entre SW et Fusion, si ce n'est une habitude d'utilisation.
Mais au final, les fonctionnalités sont relativement similaires, une fois l'interface appréhendée.
N'hésite pas à faire signe et poser des questions si besoin ✌

Boris Beaulant
( Modifié )

Mike0411 si ça se trouve une âme charitable à développer un plugin à SW pour exporter en SVG 😉

Pour m’être penché sur le format DXF pour permettre à la prochaine version d’OpenCutList d’exporter les pièces dans ce format, je peux t’assurer que c’est vraiment très archaïque et assez opaque dans ses fonctions avancées. Là où le SVG peut sans difficulté s’écrire à la main dans un bloc note.

AtelierDZT

Excellente idée ! 😁

Mike0411

AtelierDZT oui je me suis a fusion pendant 6 mois quand je n'avais plus SW et je l'avais plutot bien apprecié.
Mais SW reste mon logiciel de prédilection, j'ai fait quasi toute ma carrière dessus, donc j'avoue avoir du mal a le lacher.
Je n'hesiterai pas pour les questions, merci ;)

Mike0411

A priori il y a une passerelle vers Adobe illustrator directement mais je ne peux pas le tester car je n'ai pas encore IA sur ce poste

AtelierDZT

"se passer de SW..."
Mike0411 Je comprends parfaitement ce que tu veux dire par là ! ✌

Je confirme qu'il est possible d'enregistrer un projet SW au format ai MAIS (parce qu'il y a toujours un MAIS 😁 ), le document obtenu n'est pas exploitable.
Tu transformes la vue actuelle en image rasterisée...
Alors que le souhait est de pouvoir, à minima, détecter les lignes/courbes pour les transformer en formes géométriques vectorielles.

D'ailleurs, pour reprendre mon message ci-dessus : "via SW, j'exporte en dxf puis vers Adobe Illustrator puis vers svg"
Le DXF ouvert sous AI doit être retravaillé en sélectionnant toutes les lignes/courbes de ta forme géométrique pour la jointer (ctrl + J). C'est fastidieux !!!
Sinon, au format SVG, la Shaper ne détectera que les lignes/courbes individuelles sans en comprendre la forme autour de laquelle tu peux usiner à l'intérieur et/ou extérieur.

S'il est possible d'exporter plus facilement les esquisses SW au format vectoriel, je suis preneur 👍

Boris Beaulant

Les exports vers le DXF ont souvent tendance à décomposer les formes en petits segments.

A défaut d’Illustrator, il y a Inkscape qui fait aussi le taf, non ?

AtelierDZT

Boris Beaulant
"Les exports vers le DXF ont souvent tendance à décomposer les formes en petits segments." => exactement ce que je voulais dire, en des termes mieux choisis ✌

"A défaut d’Illustrator, il y a Inkscape qui fait aussi le taf, non ?" => Oui !
Mais comme j'ai un abonnement Illustrator pour pas trop cher et que c'est ce que j'utilise depuis longtemps, j'ai pas envie de changer...si possible 😇

Mike0411

Boris Beaulant oui d'ailleurs je suis entrain de faire des tests en exportant un AI depuis SW et ensuite l'ouvrir dans inkscape. Ça fonctionne car j'obtiens des chemins mais de la à savoir si ca suffit a la shaper...

Mike0411
( Modifié )

AtelierDZT comme je disais à boris j'arrive avec un "enregistrer sous" a creer un AI et a l'ouvrir sous inkscape. J'obtiens des courbes fermées mais je ne sais pas si c'est compatible shaper. J'ai découvert qu'il est aussi possible de sélectionner une face dans le 3D et l'envoyer directement dans illustrator mais comme je ne l'ai pas sur le poste il ne se passe rien après avoir cliqué dans le menu.

AtelierDZT

Mike0411
Sur mon dernier projet SW, une esquisse simple, "enregistrer sous... format ai" => image floue.
Précédemment, sur un modèle SW en 3D, j'avais réussi à enregistrer directement au format ai une face sélectionnée puis en l'enregistrant au format svg (dans AI) et directement reconnu par la Shaper.

Mike0411

AtelierDZT je pense qu'il faut enregistrer depuis une mise en plan et pas depuis une esquisse meme si c'est aussi du 2D.
Ca c'est intéressant la face
