Bonjour,
Aujourd’hui pas vraiment une création bois, mais néanmoins ça peut peut-être servir à d’autre.
Pour la réalisation d’un petit dressing, j’ai eu besoins de réaliser des séries de trous au pas de 32mm sur plusieurs parois de meubles de 2,3m de hauteur.

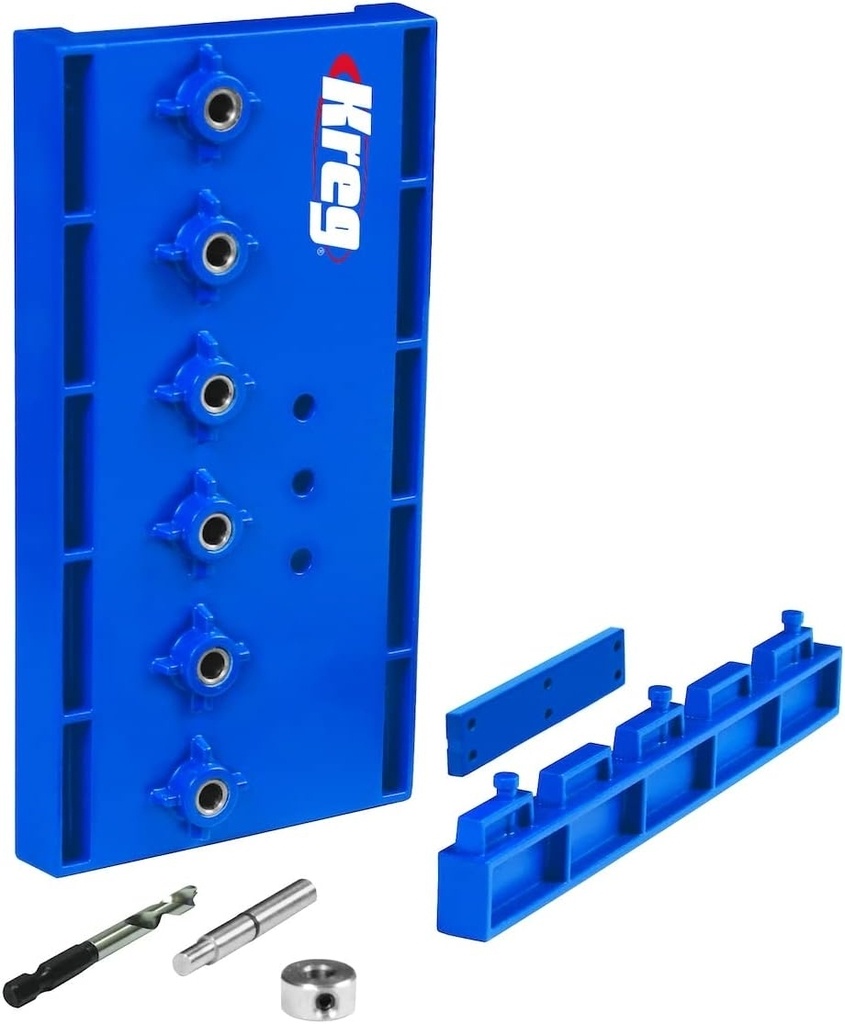

Jusque là, j’utilisais ce gabarit de chez Kreg :
Mais vu le nombre de trous à réaliser j’allais y passer des heures… (Bon au final j’ai passé quelques heures quand même à concevoir et réaliser ça, mais c’est ré-utilisable maintenant
)
Le système Festool LR32-SYS semble tout indiqué pour ça mais je n’avais aucunement l’intention d’investir des centaines d’euros dans le système LR32-SYS et les rails perforés qui vont avec.
En revanche, j’avais déjà la défonceuse OF-1010 et des rails non perforés, j’ai donc cherché à faire un système qui:
- s’adapte a ce matériel
- soit d'un coût faible
- puisse s’utiliser avec plusieurs rails mis bout à bout

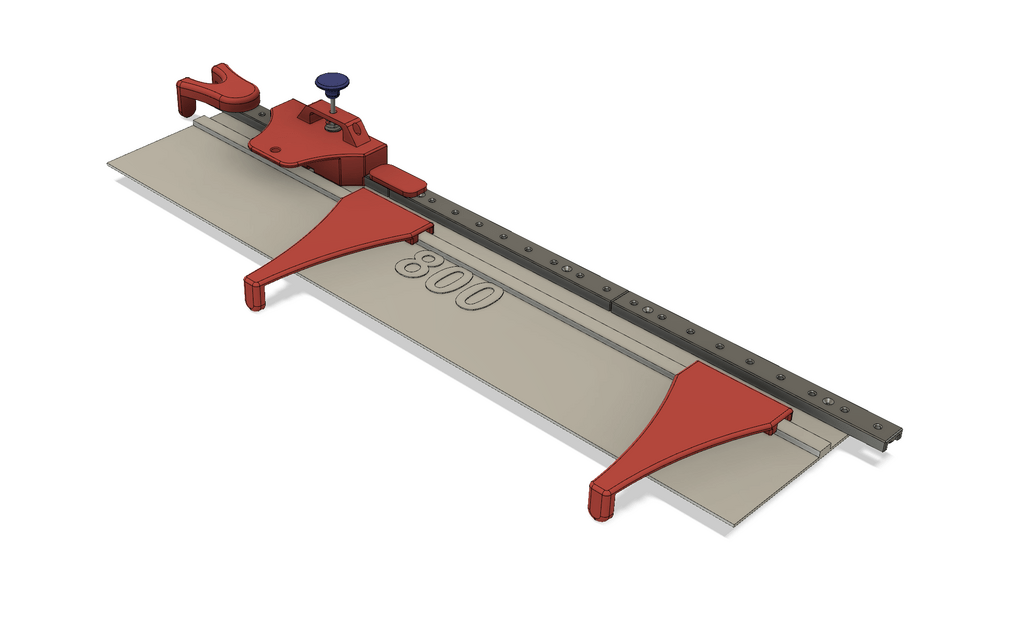

Après un peu de réflexion et d’essais / erreurs j’ai conçu ce système qui utilise le guide d’origine vendu avec la défonceuse pour l’utiliser sur rail et qui vient se visser dessus.
Aprés utilisation, je dois dire que je suis plutôt satisfait. Ca marche assez bien même si un point est à revoir sur la butée du bout et l'espaceur (voir vidéo ci-dessous)
Voici quelques détails sur son utilisation et le résultat dans la vidéo suivante :
Les fichiers STL sont disponibles ci-dessous dans la section plans.
Publications associées
Licence
Discussions
Super boulot
... Merci pour le partage.
Merci
Beau boulot !
Mais une question un peu hors sujet:
Pourquoi investir dans une OF1400 ? La 1010 n'est pas compatible avec les système LR32-SYS ?
Si tu as raison, la base vendue avec est aussi compatible avec l’OF-1010. Mais le système à lui seul vaut autours de 500€ ce à quoi il faut ajouter les rails perforés je crois… Donc beaucoup trop cher pour moi.
Je reconnais que le prix du LR32-SYS pique un peu (beaucoup!) surtout qu'il faut compter les rails en plus si on est pas équipé.
Je posais juste la question car je n'est pas compris pourquoi tu parlais de ré-investir dans une OF1400 juste pour utiliser le systeme...
c’est vrai, je vais modifier mon texte qui n’est pas juste sur ce point...
Tres joli boulot. Merci du partage.
Mais faut deja etre bien équipé (rail festool, imprimante 3d....).
Mais vous aller gagner bp de temps et de precision a l avenir.
C’est vrai. J’ai longtemps hésité à acheter une imprimante 3D. Maintenant que j’en ai une si elle tombe en panne j’en reprends une aussi tôt ! Je l’utilise très régulièrement pour le bricolage (gabarits, raccords d’aspiration ou comme ici des outils divers), la réparation de choses cassées, faire des gadgets aux enfants…
Merci pour ce partage qui permet d'avoir ce gabarit à moindre cout.
En paralléle, j'ai démonté un robinet, et les tiges d'evacuation faisaient 5mm de diamétre. Ceci peut te faire gagner du temps das la réalisation du gabarit. Autre piste, un vieux tournevis peut avaoir une tige de 5mm aussi... ;-)
Merci j’en prends note. C’est bon à savoir !
Belle réalisation! Tu as réalisé également à la 3D les guides pré-percés?
Merci ! Oui tout à fait.
