Thom38

Rack à bois 2 en 1


Bonjour,

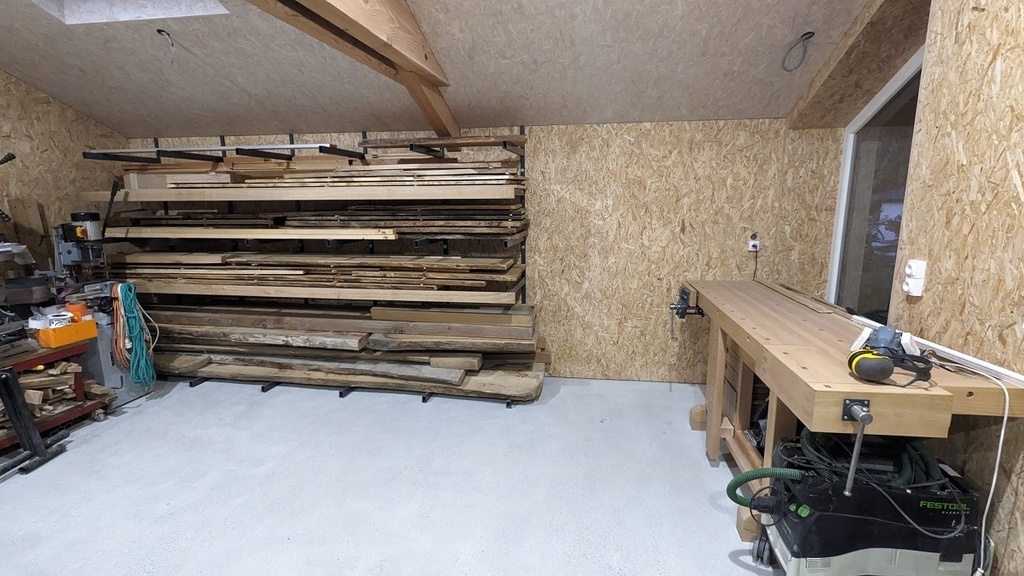

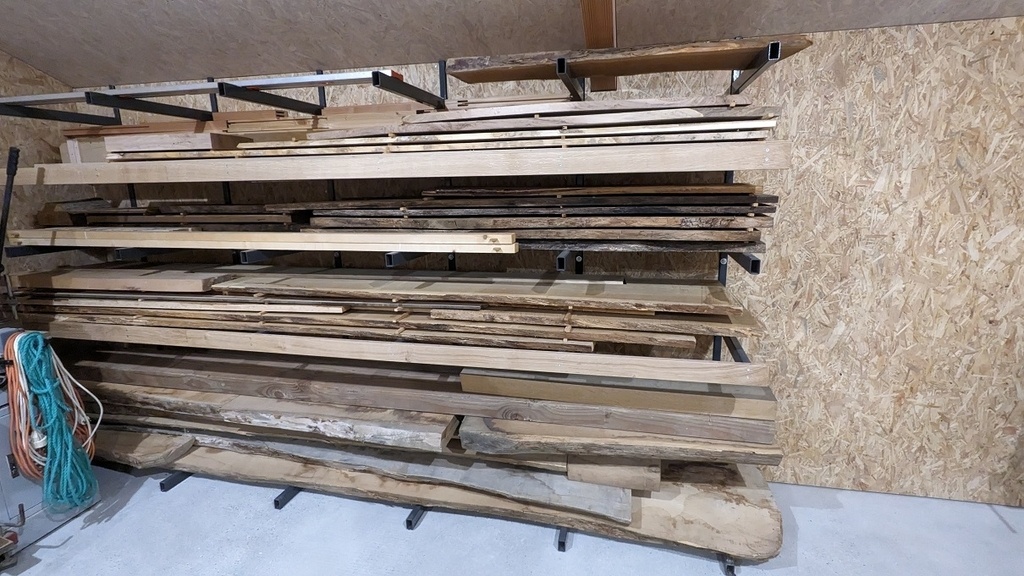

N'ayant qu'un "petit" atelier de 40m², il me fallait un rack pour ranger mon bois. Je peux y mettre environ 2 billes de 70 de diamètre par 4,1m de long, peut-être un peu plus. Après avoir posé la question du dimensionnement pour une solution bois, j'ai été convaincu de faire ça en métal (tube de 50x30x3)...

Comme c'était une 1ère, un copain métalleux s'est proposé pour m'expliquer comment ça marche la soudure. Et ben j'ai bien galéré 😅

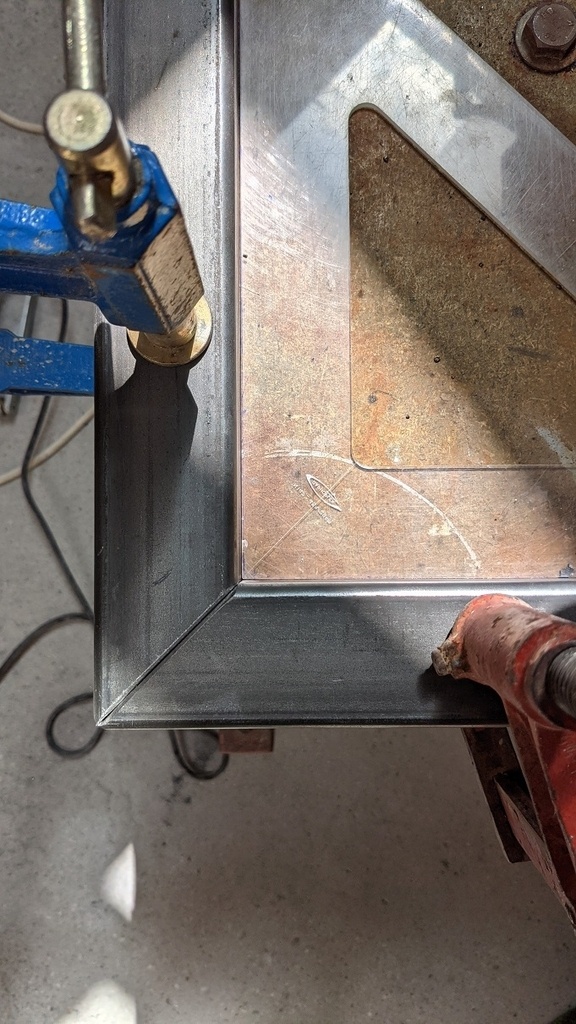

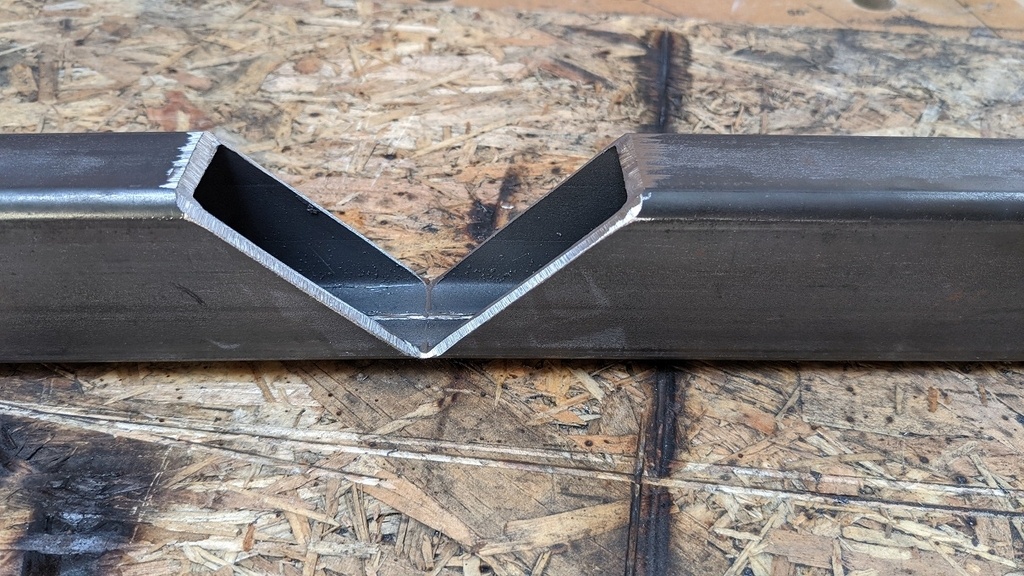

1ère étape, le pliage en L du montant et du "pied".

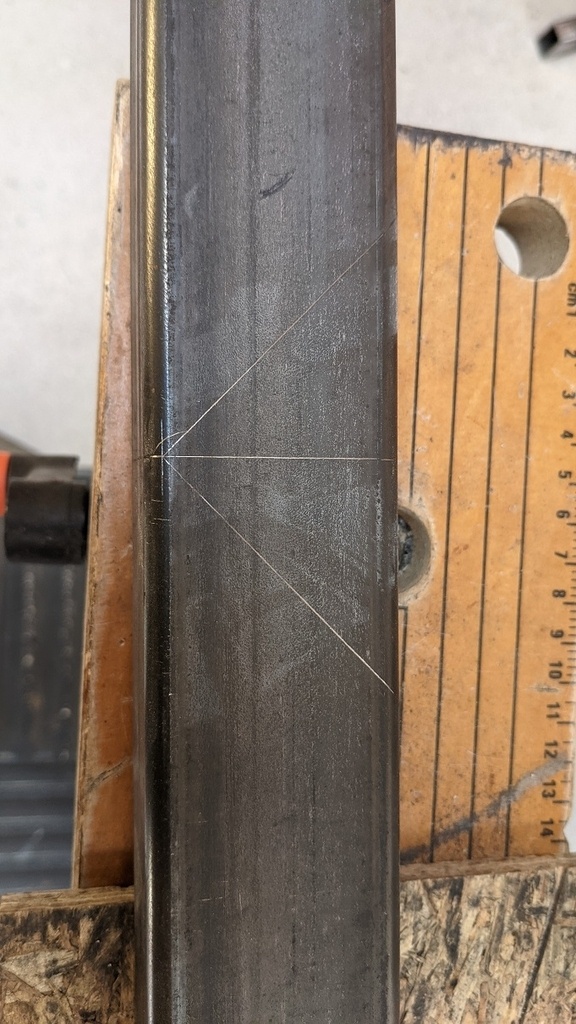

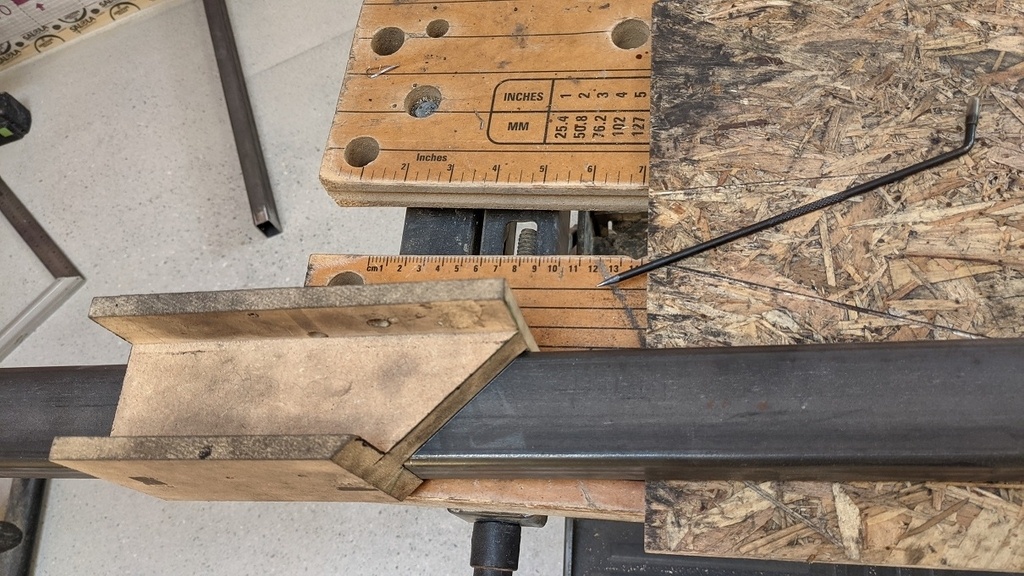

Pour le tracé à la pointe (pas assez précis le feutre), je me suis bricolé une "équerre" en MDF, parce qu'avec des tubes aux arêtes arrondies, c'est pas évident à l'équerre.

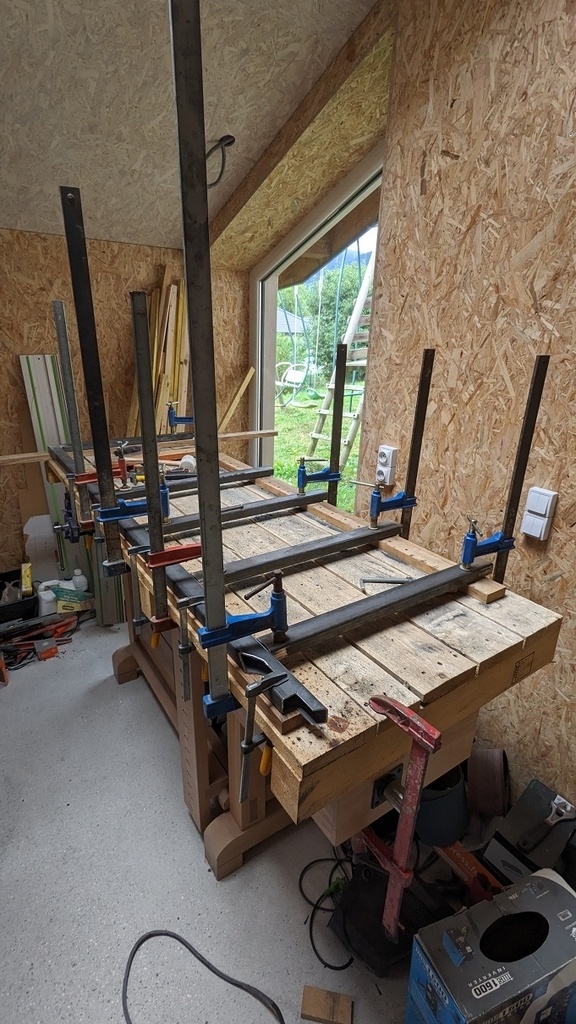

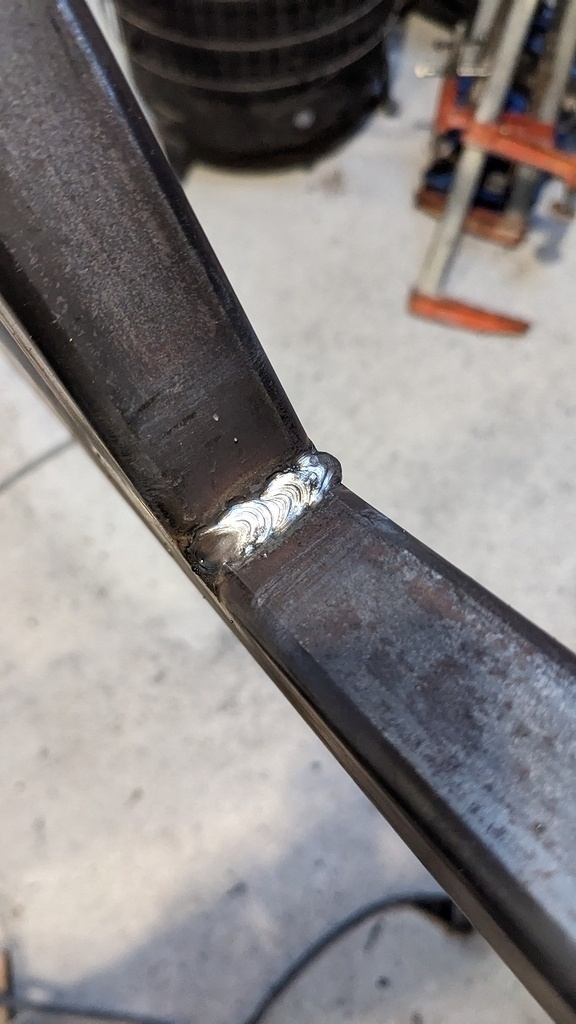

Puis bridage et soudure...

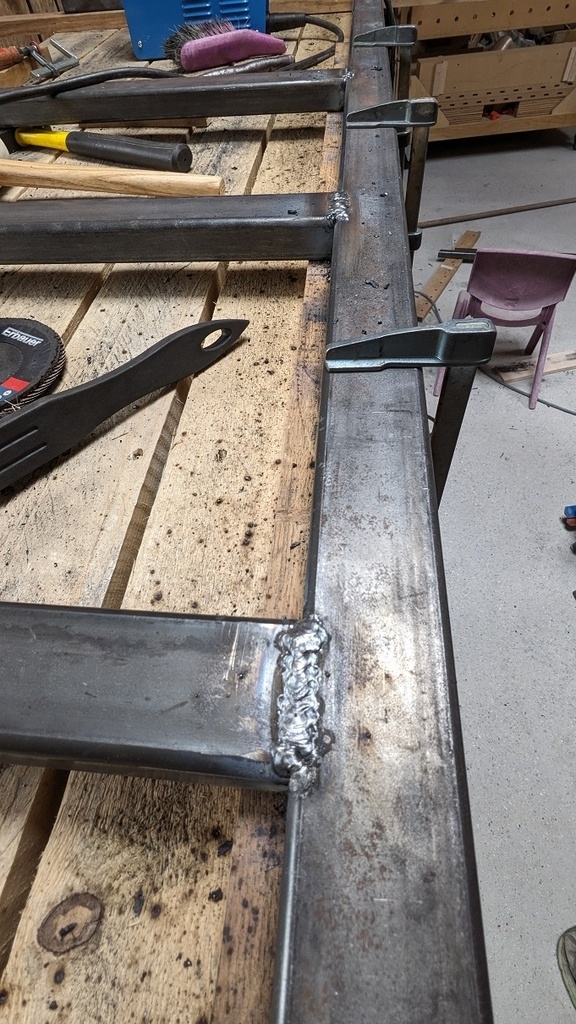

Ensuite, soudure des étagères. Clairement, l'équerre magnétique, ça ne fonctionne pas très bien, d'où bridage au serre-joint. Et surprise, au refroidissement, chaque soudure "serre", et il faut continuellement reprendre les équerrages au marteau. De même, le montant prenait une flèche d'environ 10mm pour 2m de long (redressé au marteau aussi) 😱
Du coup, le bois c'est plus facile à assembler, ça ne se déforme pas quand on colle (bon après ça peut) 😅

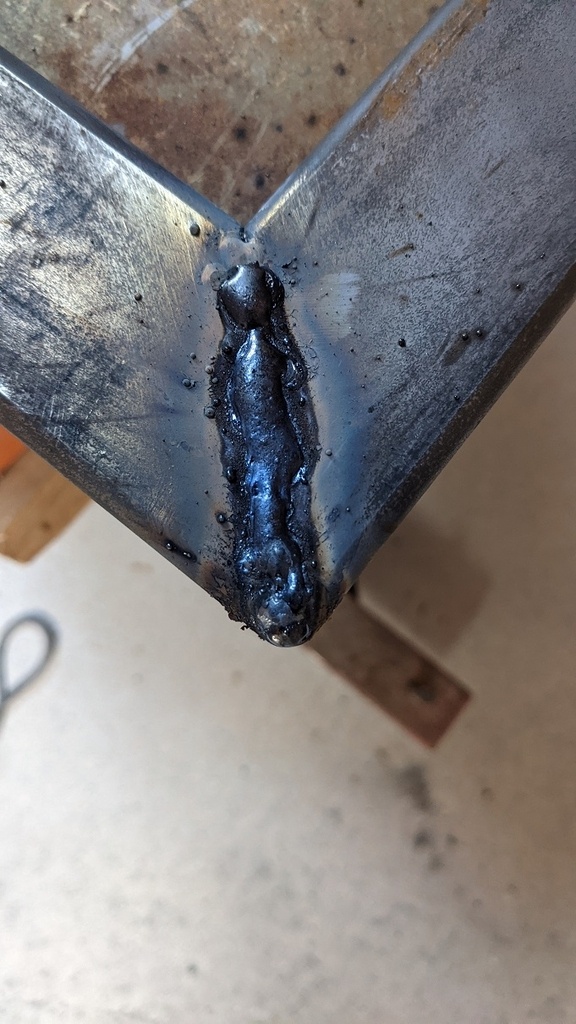

Au bout d'une trentaine de baquette, mes soudures, sans être parfaites loin de là, étaient suffisamment saines pour ne avoir à les refaire.

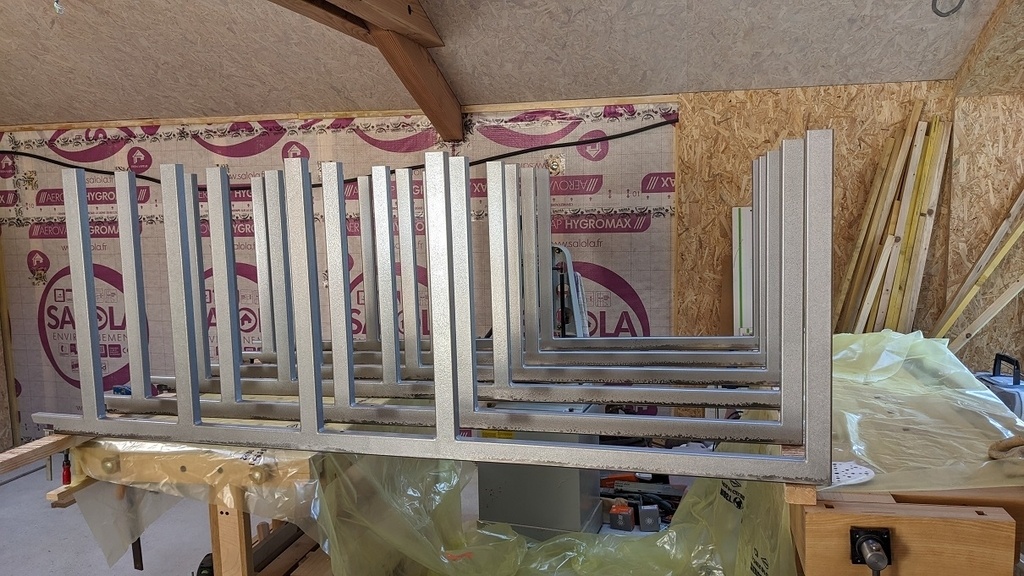

Puis meulage des soudures pour que ça soit moins moche et peinture. J'ai du passer une 1ère couche de peinture martelée pour cacher la misère...

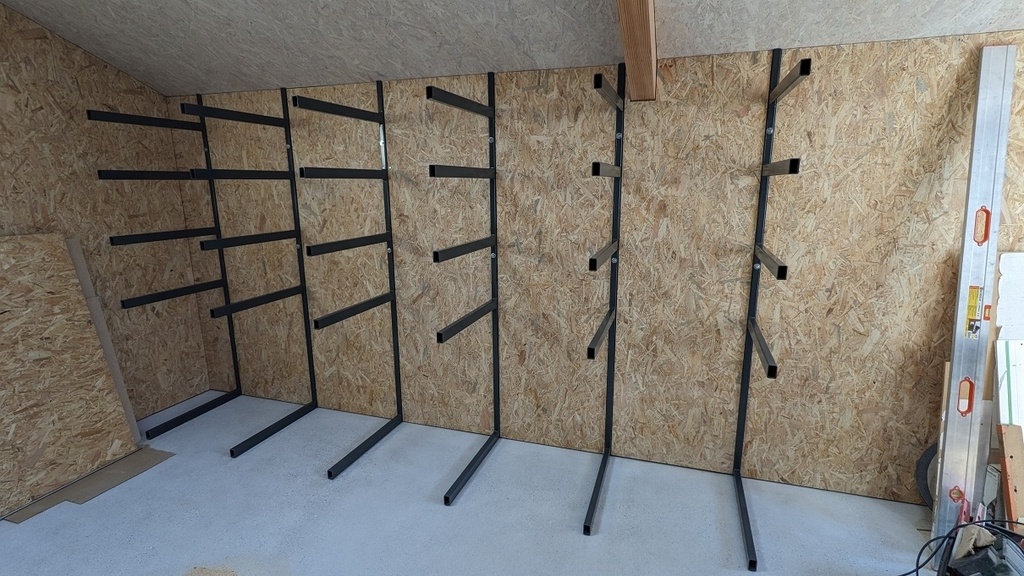

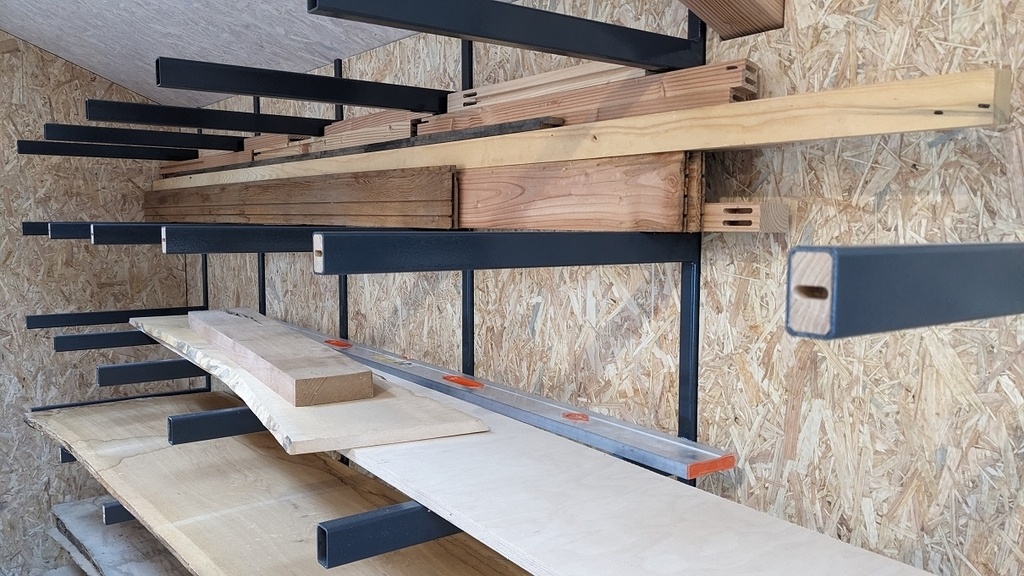

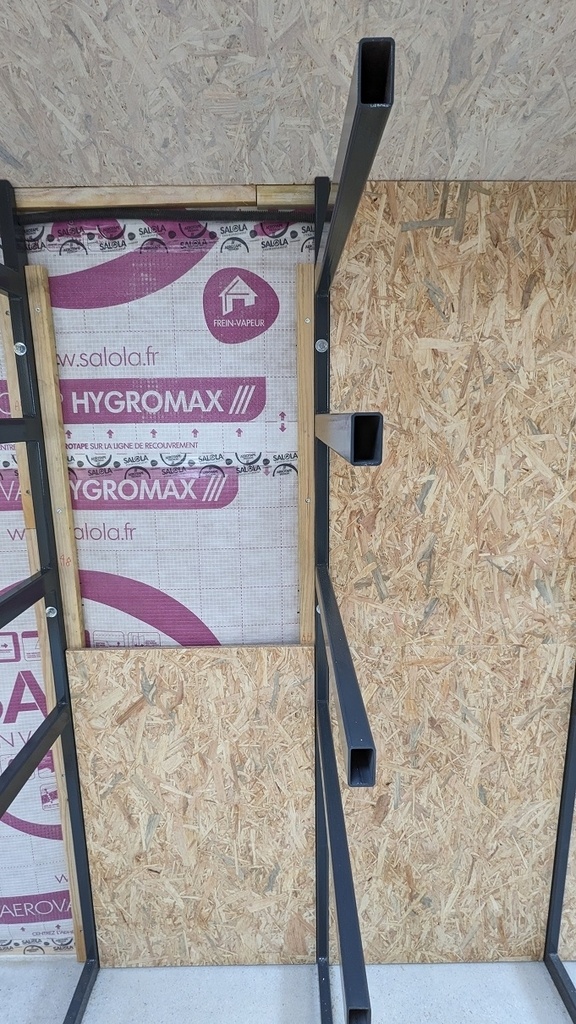

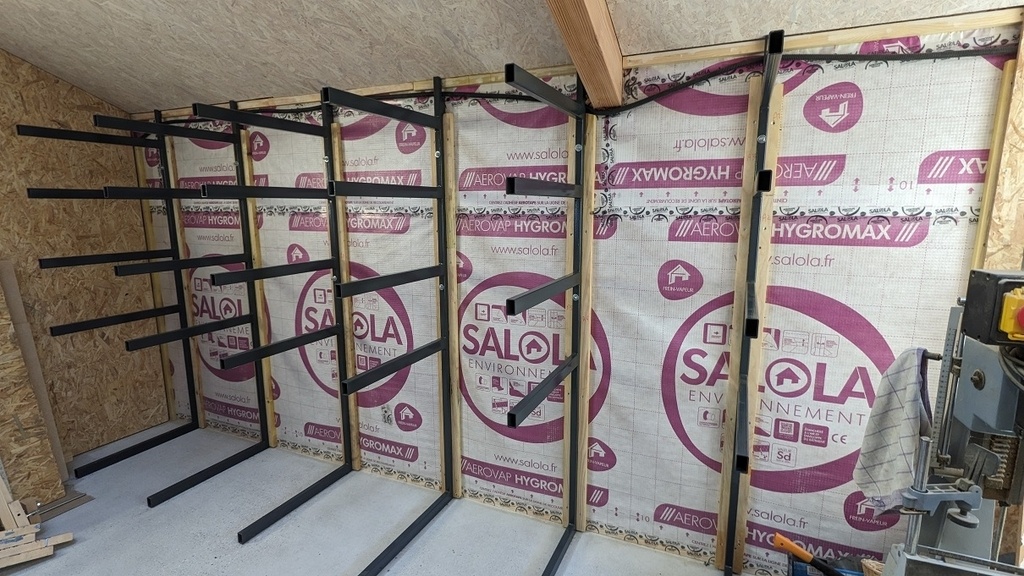

Et pose grâce à des tiges filetées qui tiennent par scellement chimique, .

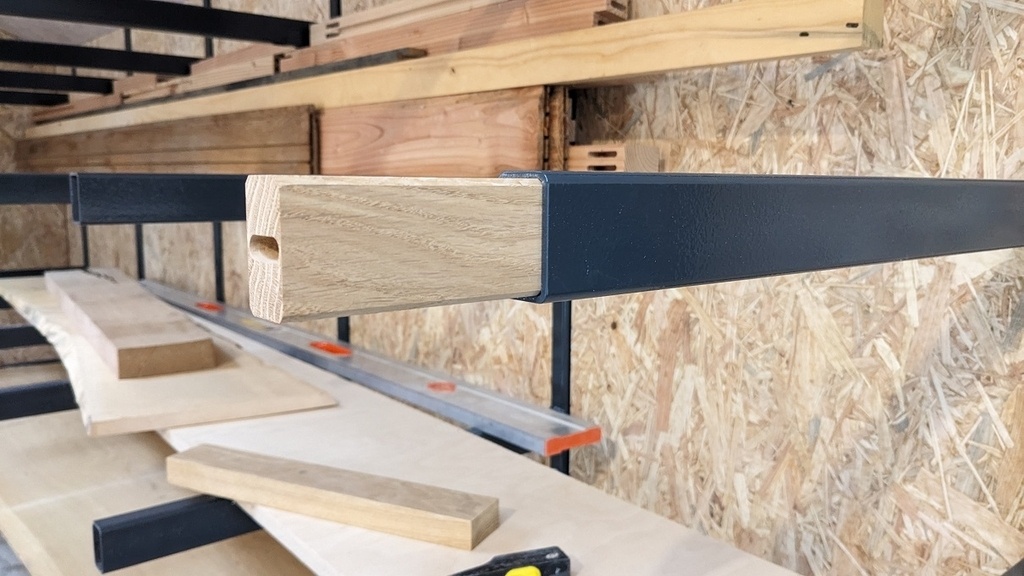

Le 2 en 1

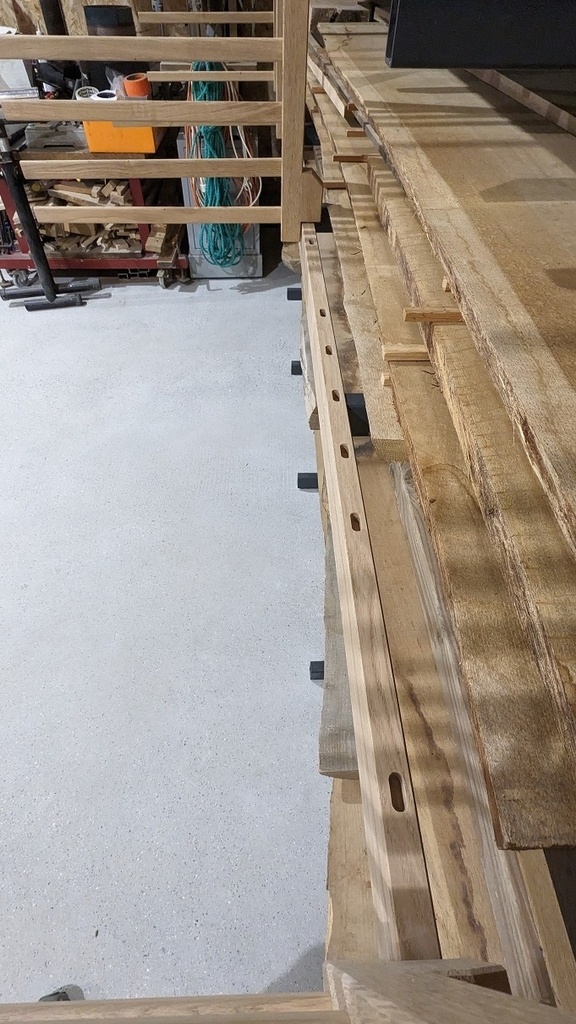

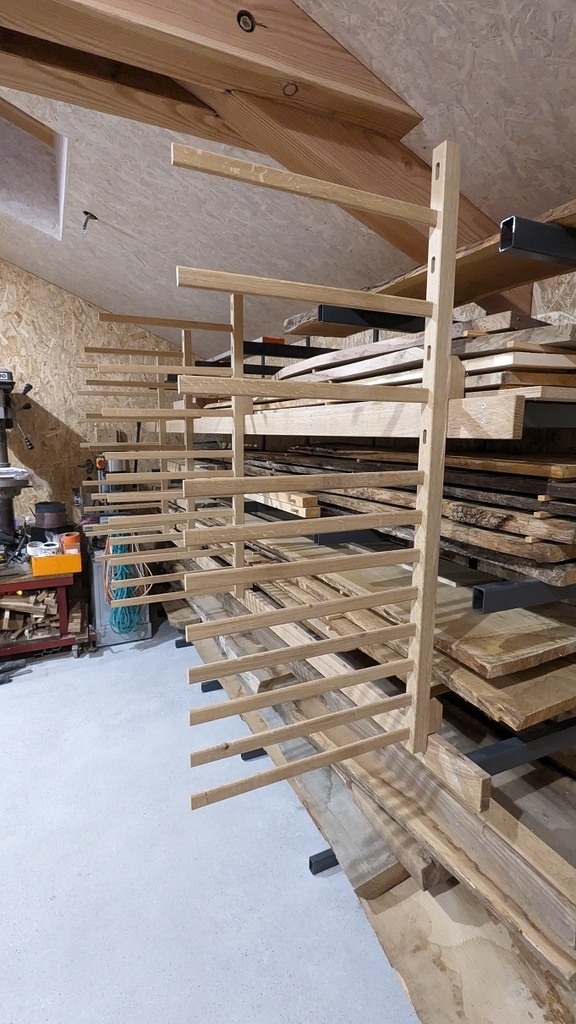

Comme teaser dans le titre, j'ai ajouté la possibilité d'accrocher le séchoir de finition que j'avais fait pour la servante (quand elle est utilisée pour la finition, je ne peux plus la balader pour autre chose, c'est ballot).
Quelques photos de comment c'est fait 😁

Bonne journée,
Thomas.

Mis à jour

Discussions

Thom38  a publié la création "Rack à bois 2 en 1".
il y a 9 mois
Ara

Ah, les joies de la soudure... 😝

Jean Galmot
( Modifié )

Slt, sinon avant de faire ton cordon tu pointes tes pièces, tu recontrôle l'équerrage et roule ma poule.

Thom38

Bonjour, ben c'est ce que j'ai tenté de faire (pointage dans les 4 angles) puis un cordon de chaque côté...
Mais ça arrivait encore à bouger un peu. J'ai encore pas mal de travail pour être un peu mieux que soudeur débutant 😅

Ara
( Modifié )

De toute façon tu peux faire tout ce que tu veux : quand tu chauffes le métal il entre en fusion, et ensuite te le laisses refroidir => retrait.

Pour les angles je me demandais s'il existait des abaques qui donnent l'angle à faire en fonction de l'épaisseur par exemple, qui permettrait de caler tes pièces, admettons à 93° pour qu'elles reviennent à 90 au refroidissement. Je n'ai rien trouvé.

Thom38
( Modifié )

Ca serait effectivement intéressant ce genre d'abaque.
Pour le L, j'ai fait 2 coupes à 45° à 3mm du bord pour un pliage à 90° qui après soudure était plutôt vers les 87° (très dépendant de la précision de la coupe), mais mon collègue me disait qu'il fait des essais pour adapter l'angle de coupe...
Un peu empirique tout ça 😅

Hollywood
( Modifié )

Sympa ce Rack !
Un joli stock de bois bien rangé, un bel établi et a priori un bel espace aussi !

Le séchoir c'est pour quoi ? de la peinture ?
(je cherche un système de séchoir aussi qui me prendrais pas trop de place, éventuellement démontable)

Thom38

Merci.
Oui le séchoir, c'est pour mettre à sécher les pièces de bois quand je les vernis ou peins.

ElbamaRol

Bonsoir.
Je pensais faire de manière similaire mais ne connaissant rien à la soudure, je craignais me lancer ...
Je vais essayer de te copier 😁.
Ton établi est bien sympa. Quelles sont la longueur et la largeur, stp ?
Pas trop gênant qu'il soit contre le mur ?
Il me semble préférable que les 2 côtés soient accessibles ... mais on fait pas toujours comme on le souhaite !
Merci.

Thom38

Le seul conseil que je puisse te donner, c'est de bruler de la baguette jusqu'à chopper le truc...
L'établi fait 2m x 0,6m.
J'ai prévu de le mettre sur roulette pour le déplacer facilement. La plupart du temps, contre la fenêtre ça convient bien. Pour le collage de grandes pièces (portes par exemple), je le décale... Mais 0,6m, ce n'est pas assez large 😥
