Table de salle à manger

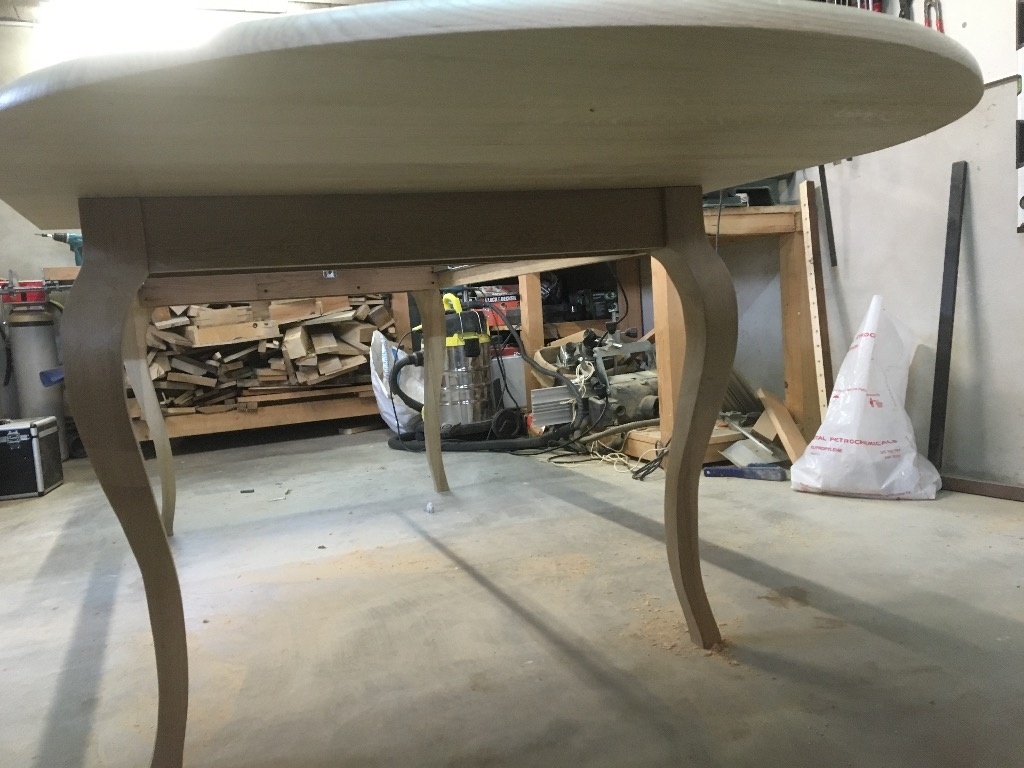

Je viens faire appel à vos lumieres concernant la conception de cette table ovale.
Les prérequis étant

  • table ovale
  • pas d'alèse
  • pieds galbes
  • tout doit tenir dans la table concernant les rallonges

Plusieurs points techniques ont été résolus mais là je suis un peu dans l'impasse.

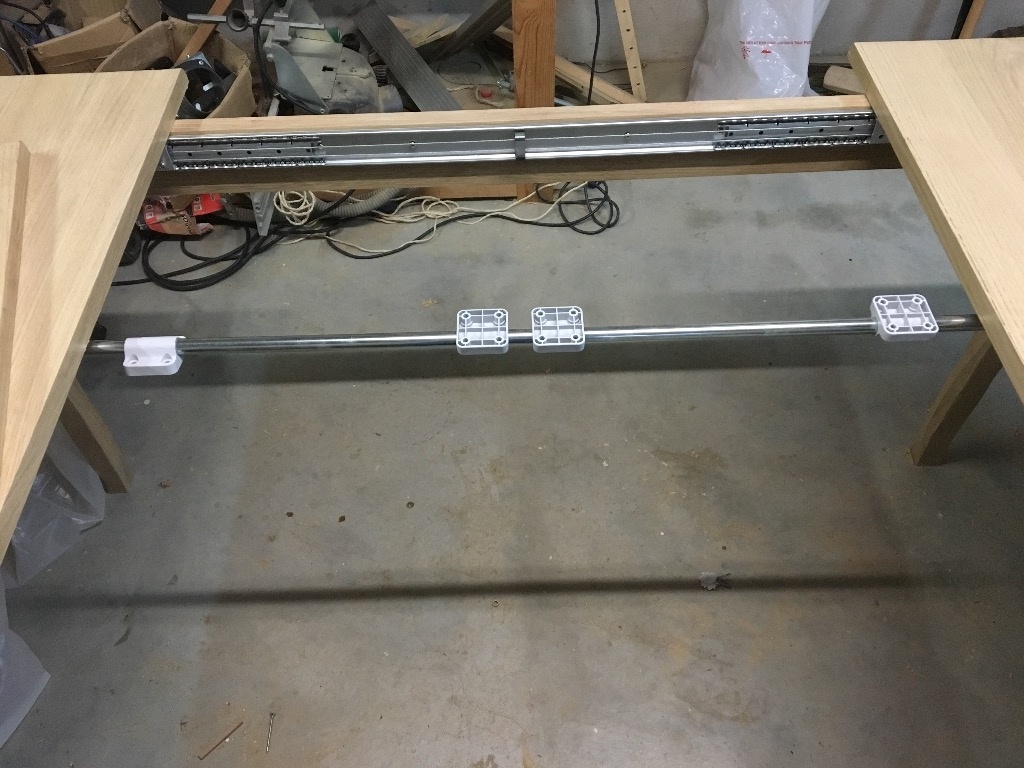

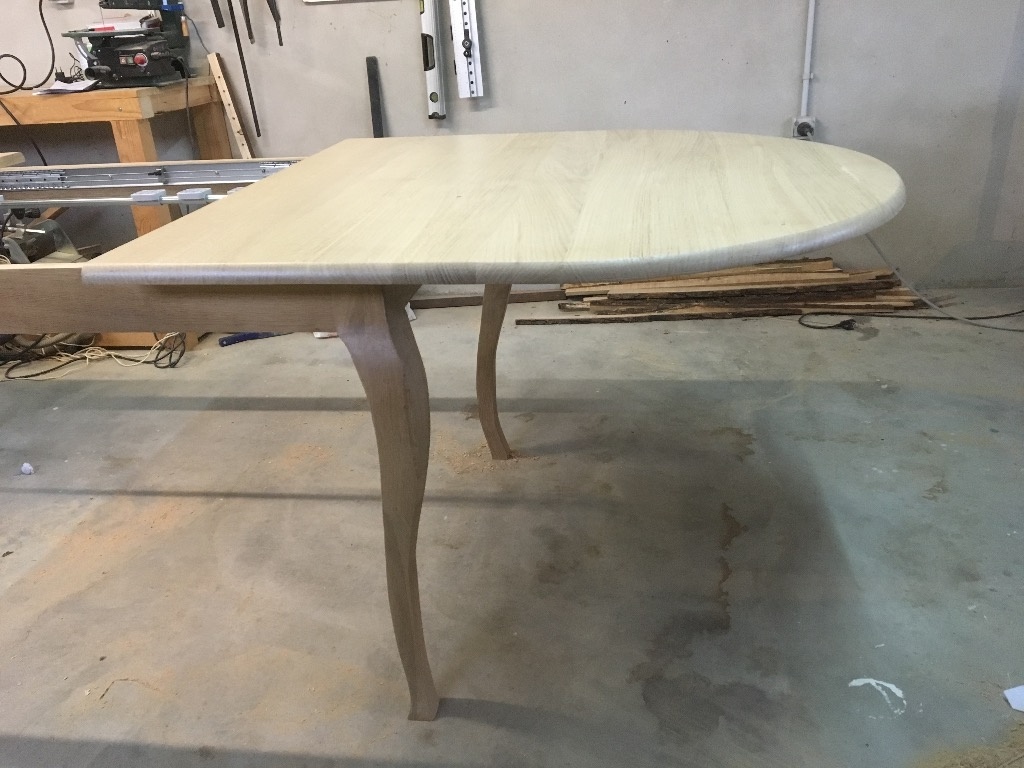

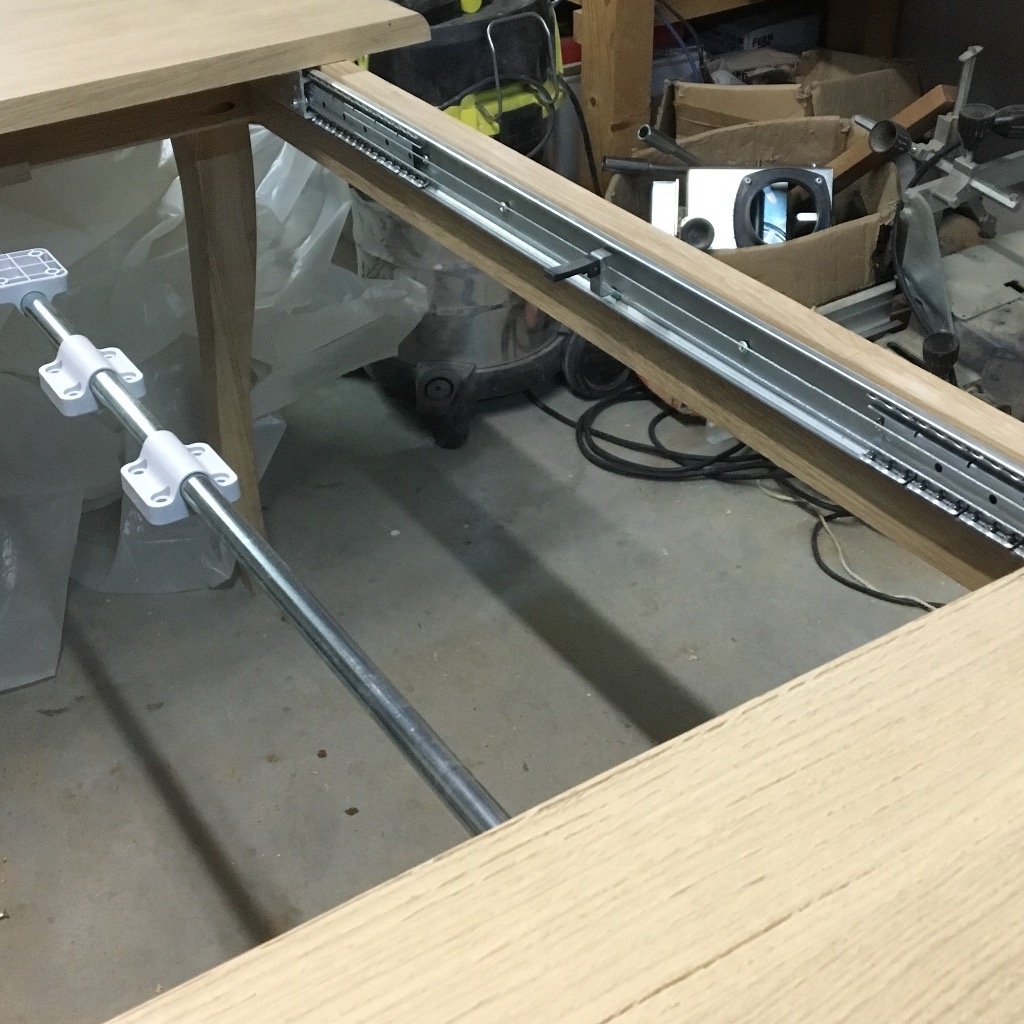

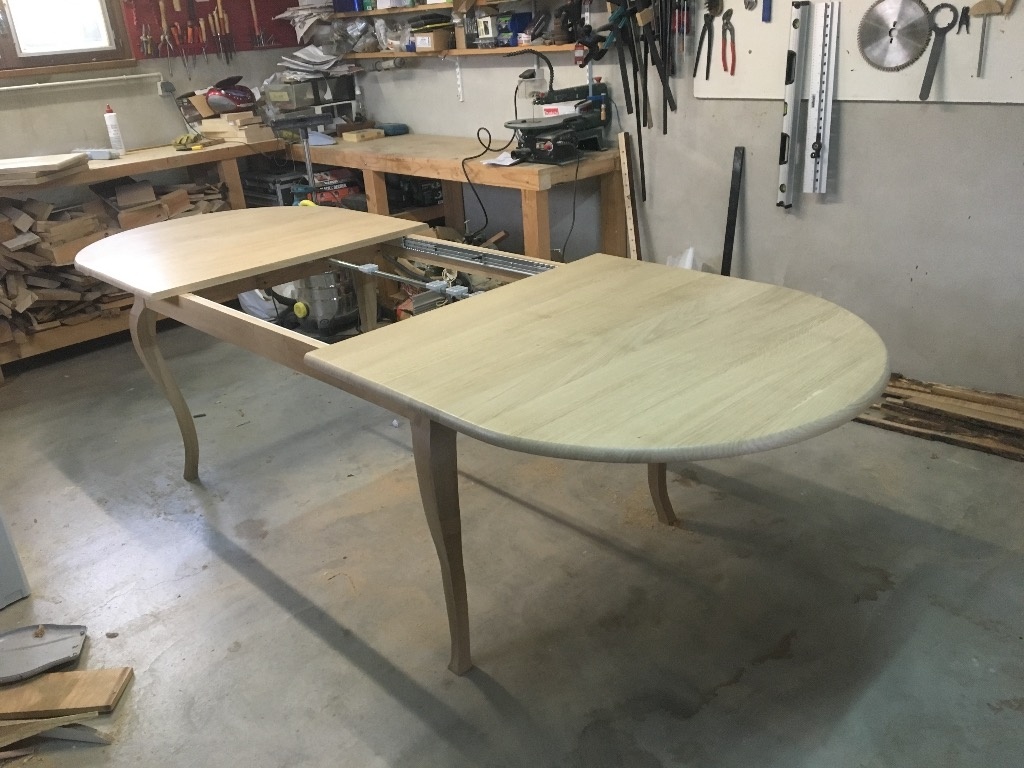

Cette table est munie de glissières à allonges synchronisées, mais aussi d'une barre pour rallonges papillons. Ayant assez mal calculé la largeur de ma table je me trouve avec un piétement suffisant quand elle est en position fermée, mais avec des faiblesses lorsque est ouverte surtout lorsque l'on s'appuit à l'extrémité.

Comment envisageriez vous de venir renforcer ces allonges sans dénaturer le style ?
Merci pour l'aide que vous m'apporterez

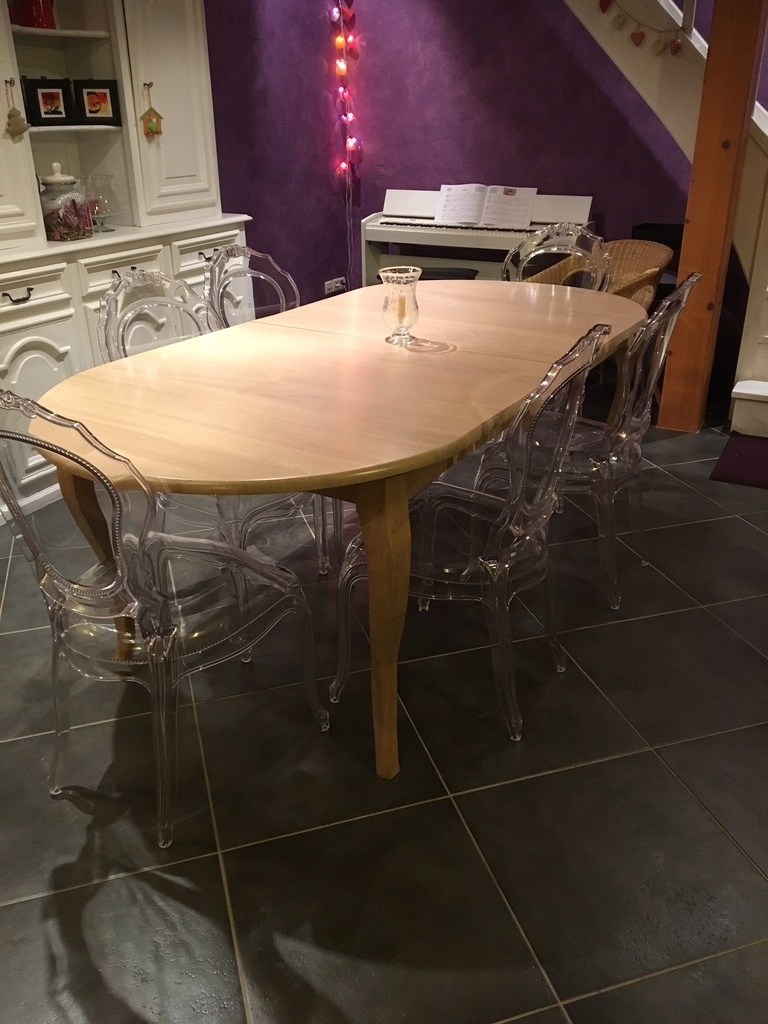

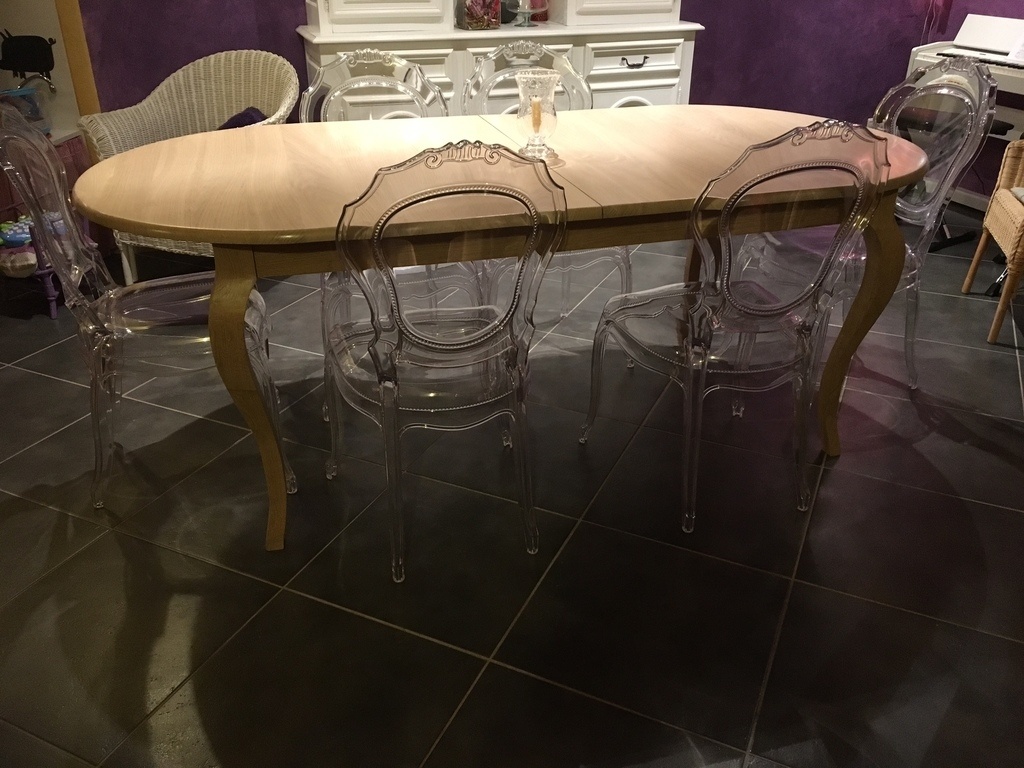

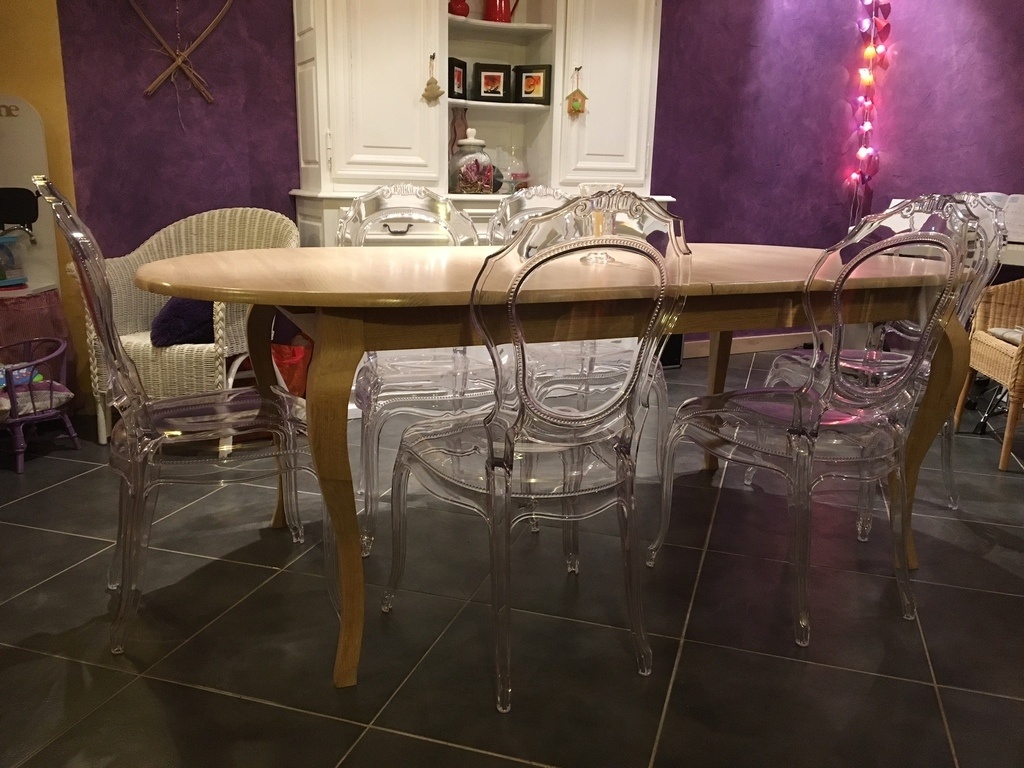

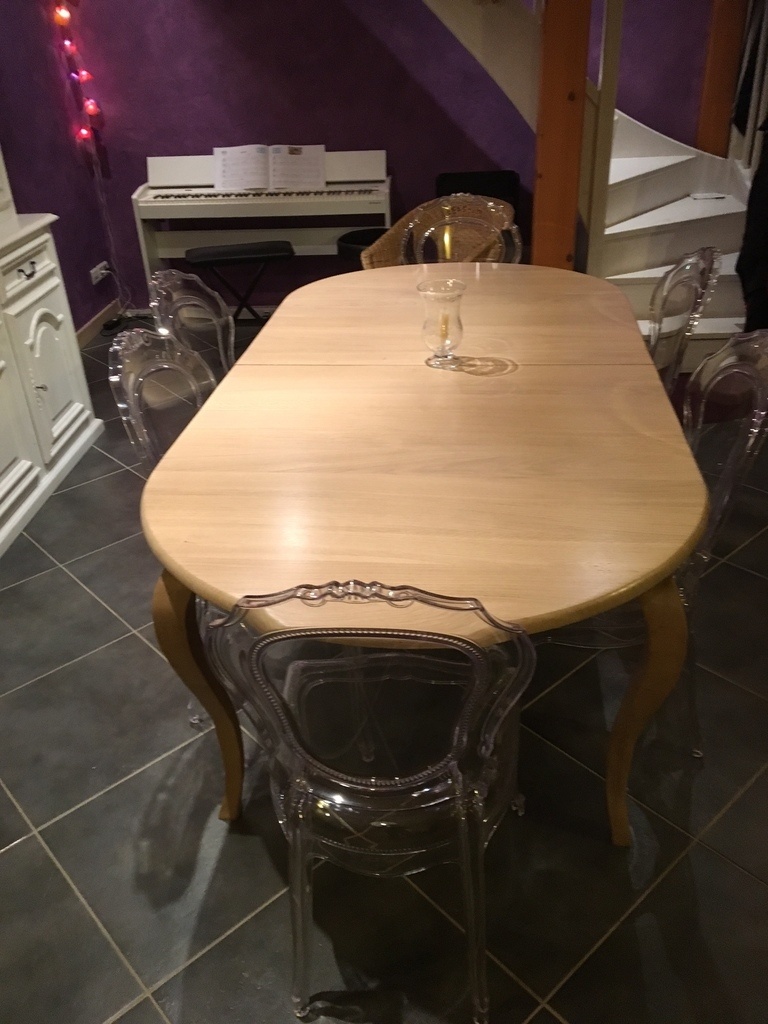

je souhaitais vous faire partager la finalité de cette table, dans son environnement. Après six mois de séchage , on note une rétractation au niveau du joint des deux plateaux, vive le chauffage au sol !

Mis à jour

Discussions

woodworker710  a publié la création "Table de salle à manger".
il y a 8 ans
Didier
( Modifié )

Le plus radical serait peut être d'avoir des pieds démontables qui ne serviraient qu'avec les rallonges dépliées.
Reste à trouver un style de pieds qui se marient bien avec là table ;)

foal
( Modifié )

sur ce genre de table à à longueur de coulisses importante, on peut mettre une traverse vissée sur les coulisses, sur cette traverse on fixe une paire de pieds éventuellement de même style qui se rabattent avec des charnières et un système de verrouillage que l'on trouvait autrefois en quincaillerie; cela évite le fléchissement de la table quand on s'appuie dessus.

foal
( Modifié )

j'annule mon commentaire,je n'avais pas bien vu le système,as tu mis en place les rallonges papillons?envoie une photo de la table avec rallonges,celle ci n'est guère ovale mais plutôt rectangulaire +2demi cercle non?

keke83
( Modifié )

Il y à effectivement un grand porte-à-faux
Te serais t'il possible de diminuer la largeure de la rallonge?
te serais t'il possible d'installer dans le cadre ( la partie centrale ) un renfort en alu? Ça risque de coûter cher mais c'est une bonne solution.

Si non mets toutes les mesures pour que les pros puissent calculer et te donner une solution simple!

Si non c'est un beau projet et quand tu invitera du monde cela te rappelera des souvenirs lol

encouragements keke

niconathy
( Modifié )

Donne nous plus de détails. Quelle epaisseur fait ton plateau? Le piétement est déjà collé je suppose. Longueur de l'ossature. Longueur du plateau en position fermé, et longueur des rallonges. Largeur du plateau. Si tu as un plan SU, c'est le top.

Boris Beaulant
( Modifié )

Bel ouvrage ! Mais en effet, j'y vois plusieurs problèmes :

  • Il semble qu'il n'y ait rien pour contrer une éventuelle déformation de ton plateau (tuilage)
  • Le porte à faux est plus important que la partie qui reste sur les pieds. Et la souplesse de ton allonge doit être accentuée par le fait que le fil du bois de ton plateau est dans la largeur de la table. En gros, tout tient sur la colle du plateau, non ?

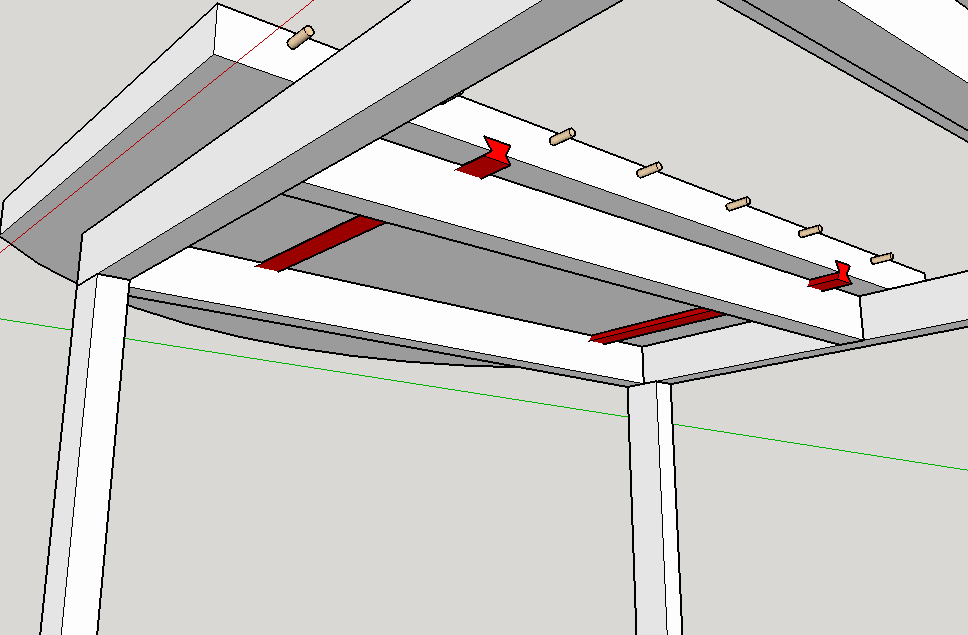

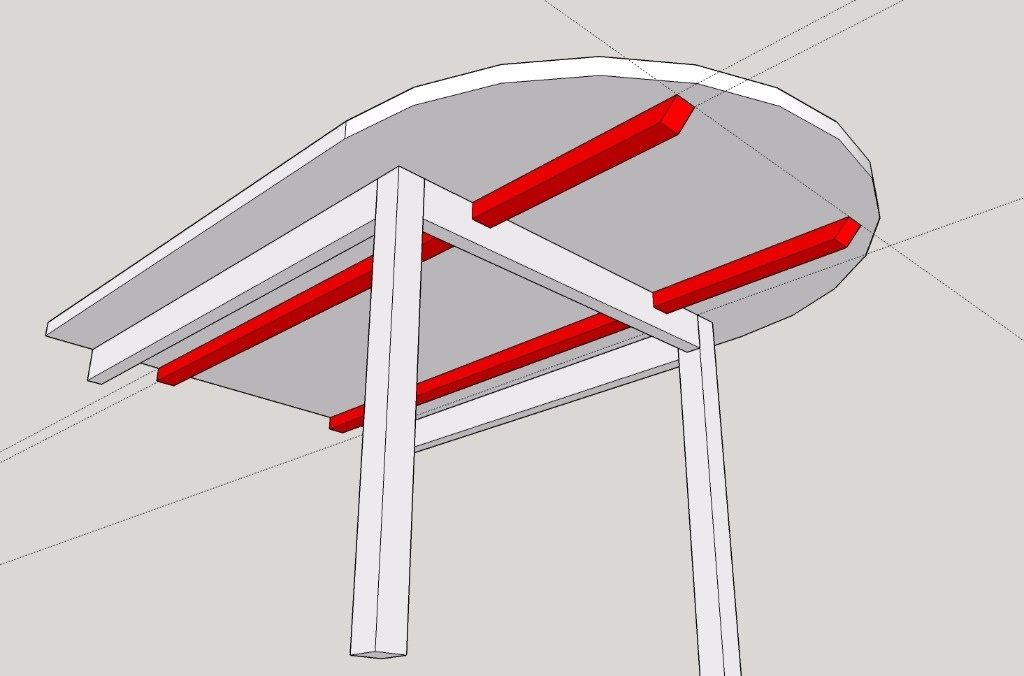

Peut-être peux-tu ajouter des renforts en dessous de chaque partie du plateau et faire une encoche dans tes traverses. Ca ne rendra pas le tout pleinement rigide, mais ça peut aider.
Et pour laisser une possibilité de mouvement au bois, tu pourrais les assembler par queue d'aronde.

mattlalielouise
( Modifié )

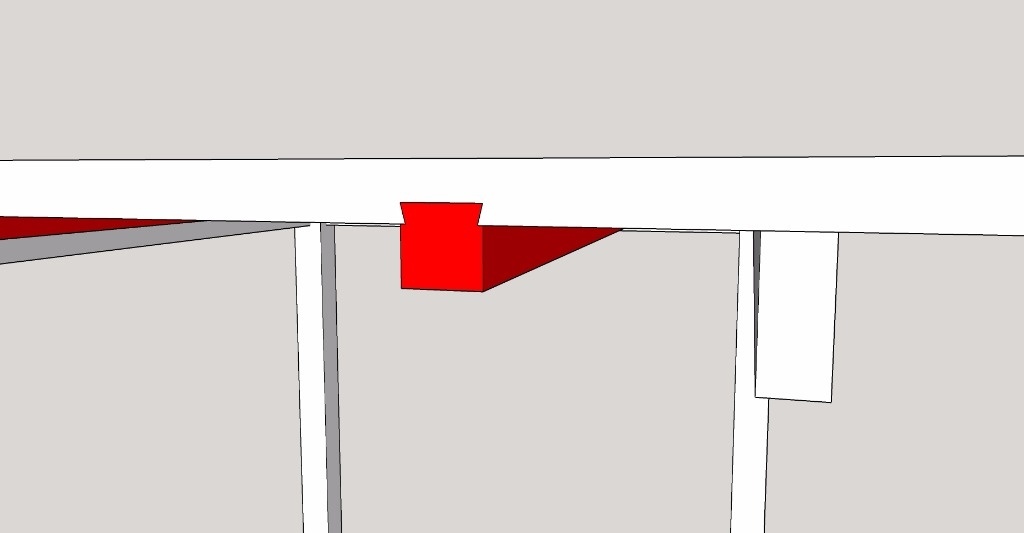

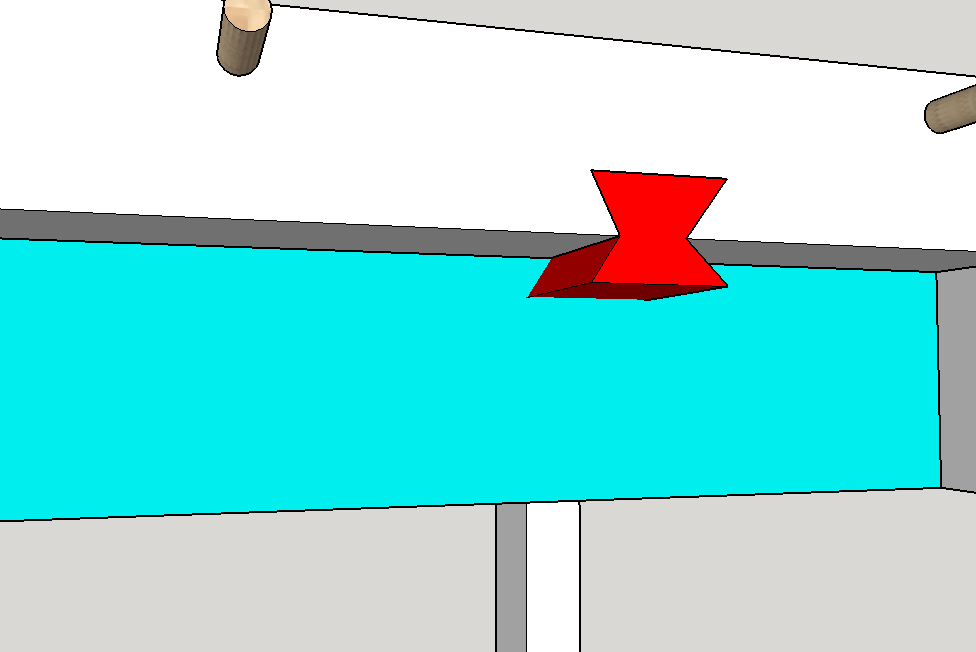

Pour compléter la proposition de zeloko je te propose ceci:
les renforts sous le plateau coulisse également dans une encoche dans les traverses du centre de ta table qui empêche le plateau de basculer.
j’espère que je suis claire.

woodworker710
( Modifié )

Bonsoir à tous, je suis bien évidement comblé par la multitude de réponses apportées grâce à vos avis d'expert.
Je vais essayer d'apporter plus de précisions

Table effectivement avec plateau en deux demi cercles et non ovale
plateau épaisseur 25 mm ; longueur fermé 2,17 ouverte 2,97, soit deux rallonge de 40 cm de large. largeur du plateau 105 CM
Pietement :155 X 90 CM PIEDS INCLUS

ouverture disponible pour le passage des rallonges 83 CM

de toutes les solutions proposées je m'oriente vers celle de zeloko avec queue d'arrondis, qui respecte le e perruques que tout doit être intégré dans la table.
cependant il me reste a vérifier si je pourrai rabattre mes rallonges avec les glissières de renfort.

encore une fois merci à tous pour votre réactivité

woodworker710
( Modifié )

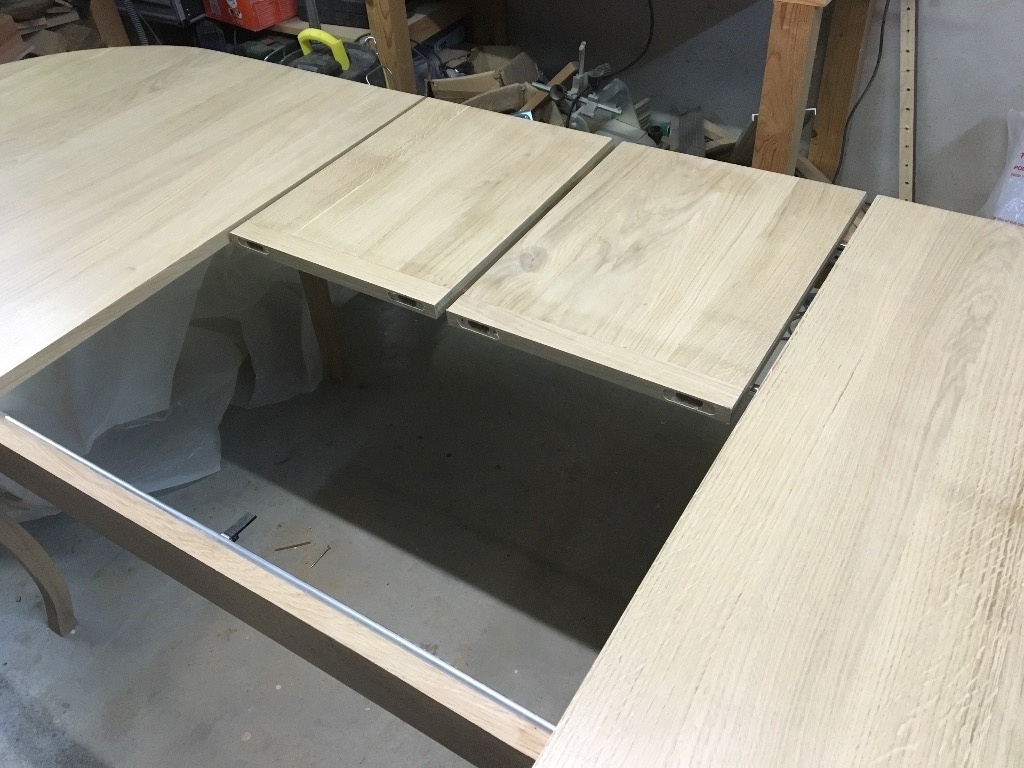

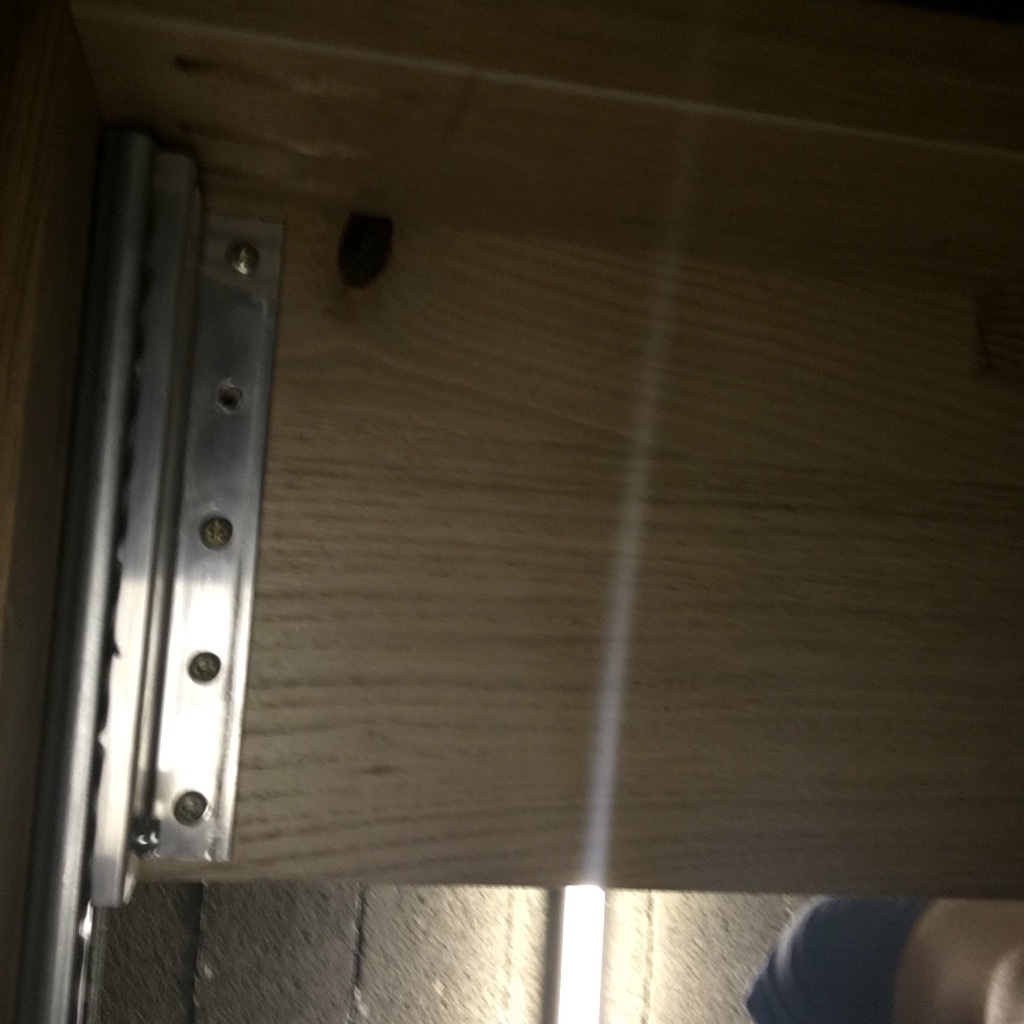

J'ai oublié de vous faire parvenir qq images peut être un peu plus explicatives

FMJ
( Modifié )

Très belle table, Classique mais avec de très jolies lignes et un beau veinage. Bravo !

ecto1
( Modifié )

C'est vraiment un superbe travail, bravo, j'aurais été bloqué bien avant.
