atelier SCBM

Remplacement du garde corps d'un balcon


Création d'un garde corps en mélèze

  • Suppression de l'ancien garde corps
  • conservation du balcon (dalle béton)

Mise en place d'une ceinture avec des bois de section 140mm x 70mm assemblée aux angles par des poteaux de section 70mm x 70mm avec tenons-mortaises et tir-fonds de 120mm .
La ceinture est fixée au balcon par scellement chimique et tiges filetées de diamètre 12 mm x 250 mm de long

La rambarde est assemblée aux poteaux par tenons-mortaises et chevillage à la tire avec une reprise au mur par un support de rampe réglable.

Mise en place des balustres (80 mm x 55mm) par simple vissage à la ceinture et à la rambarde

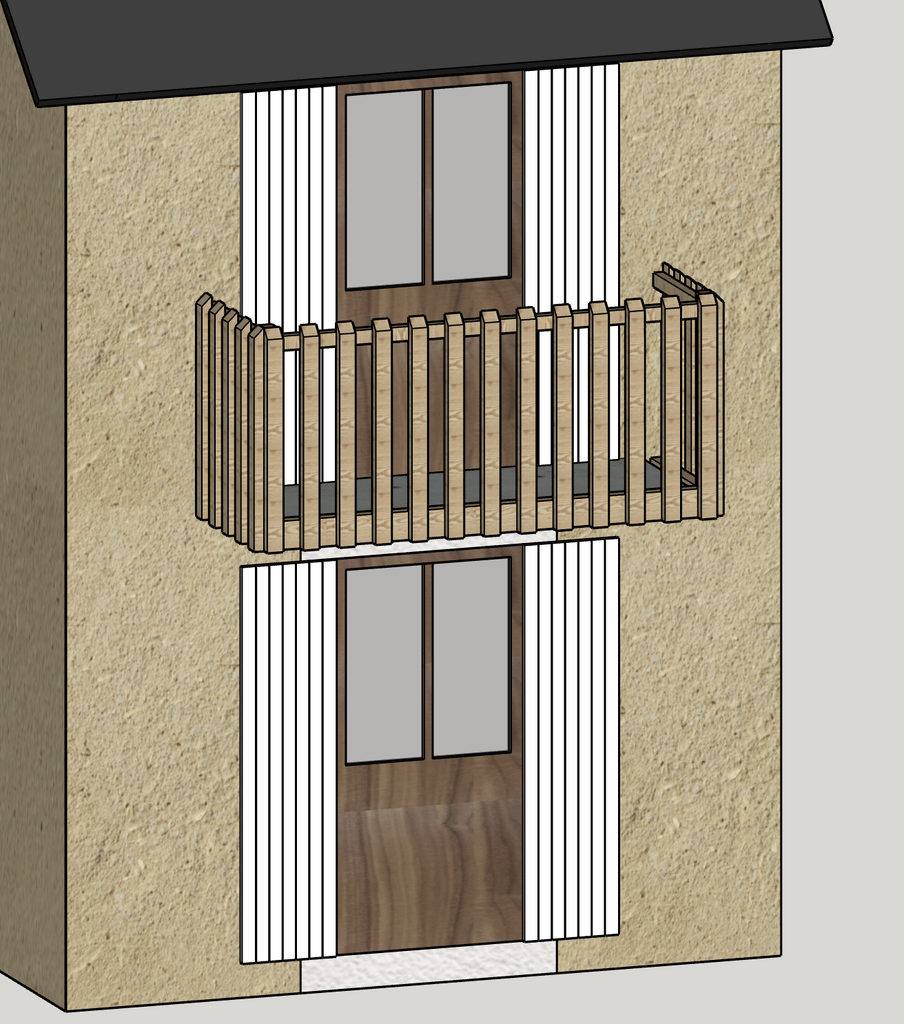

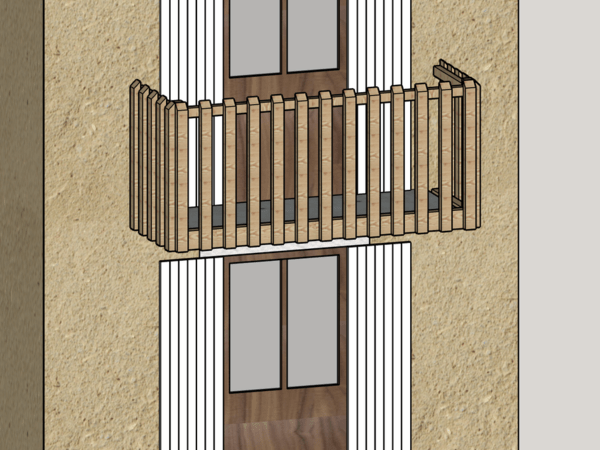

Création et conception du nouveau garde corps pour présentation aux clients

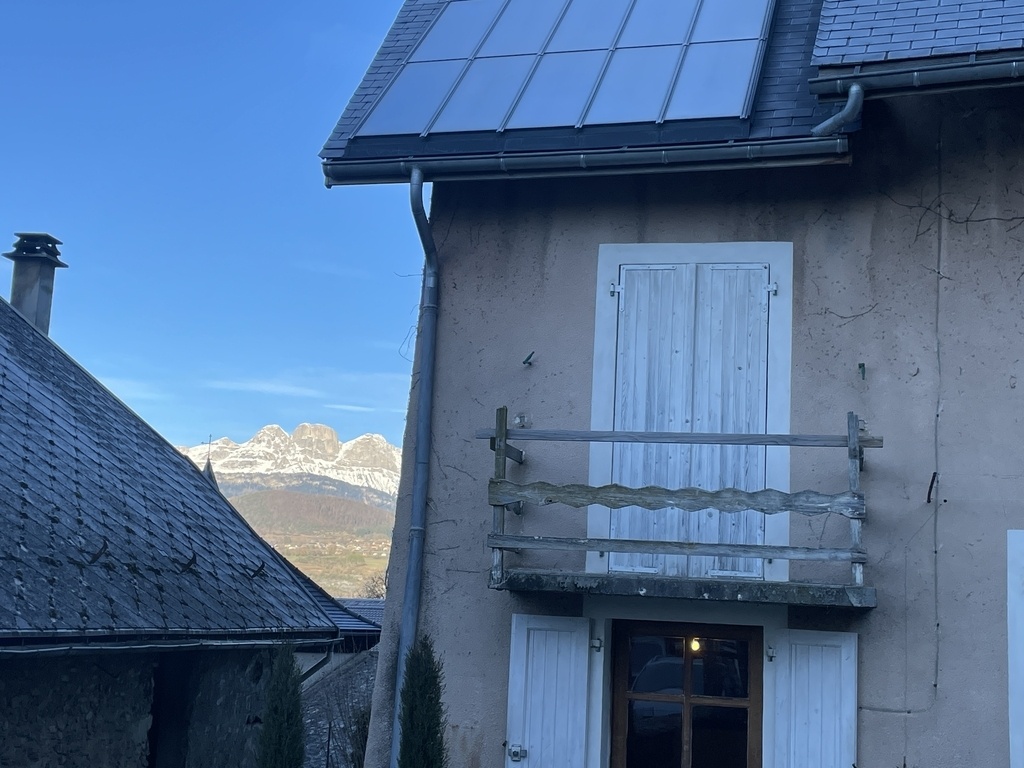

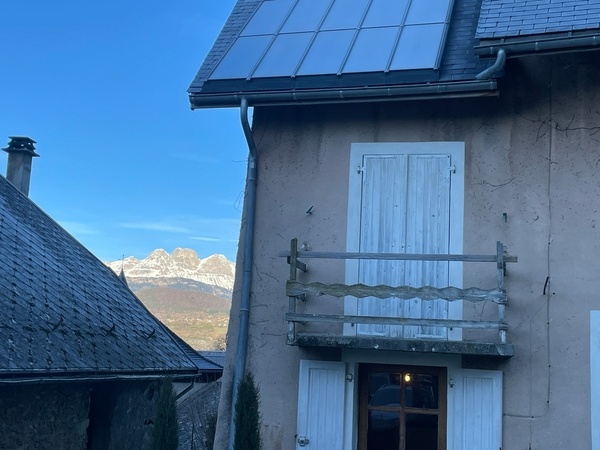

L'ancien garde corps

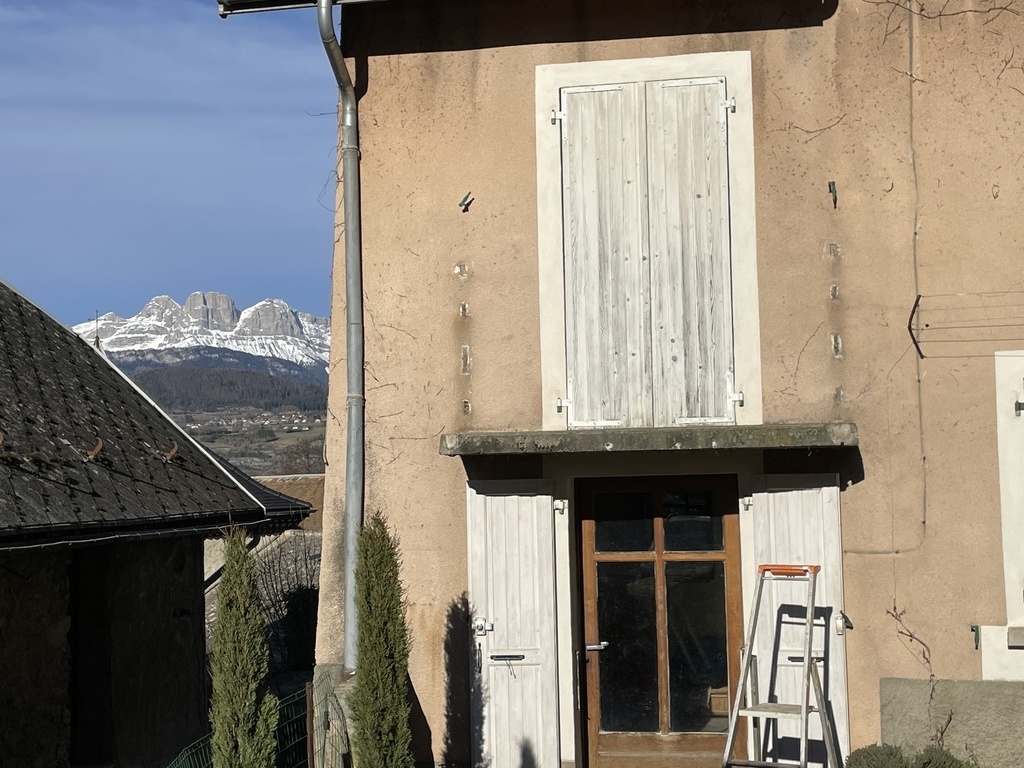

Dépose de l'ancien garde corps et conservation du balcon.
L'assemblage du garde corps à la dalle béton n'était pas bonne.
Les poteaux de l'ancien garde corps étaient scellés directement dans la dalle béton ce qui fragilisait les angles du balcon. Les angles béton ont cassé, les poteaux étaient maintenus dans le vide grâce aux rambardes des côtés
Une reprise des angles en maçonnerie est nécessaire

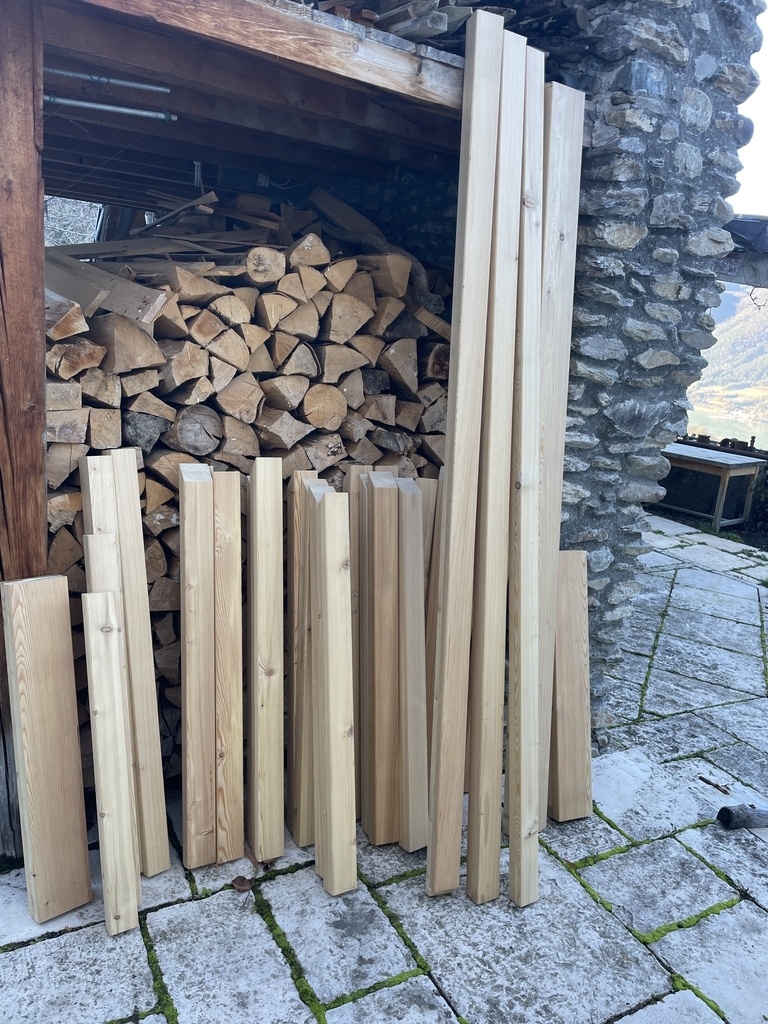

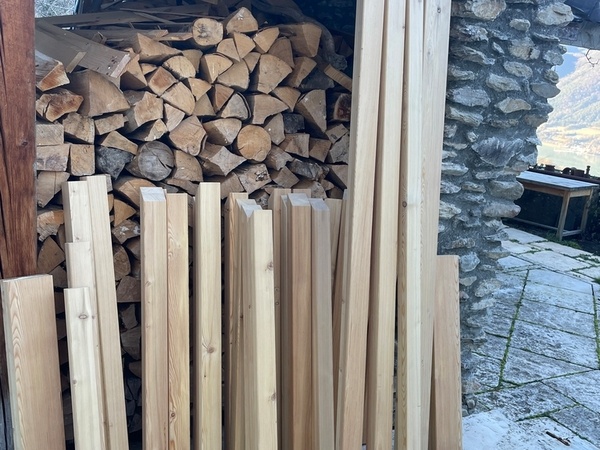

Les bois pré-débités et façonnés en attente de mise en place

Un chantier bien agréable avec le silence et le chant des oiseaux (quand je n'utilise pas les machines) et une vue sur le Vercors et le Mont Aiguille

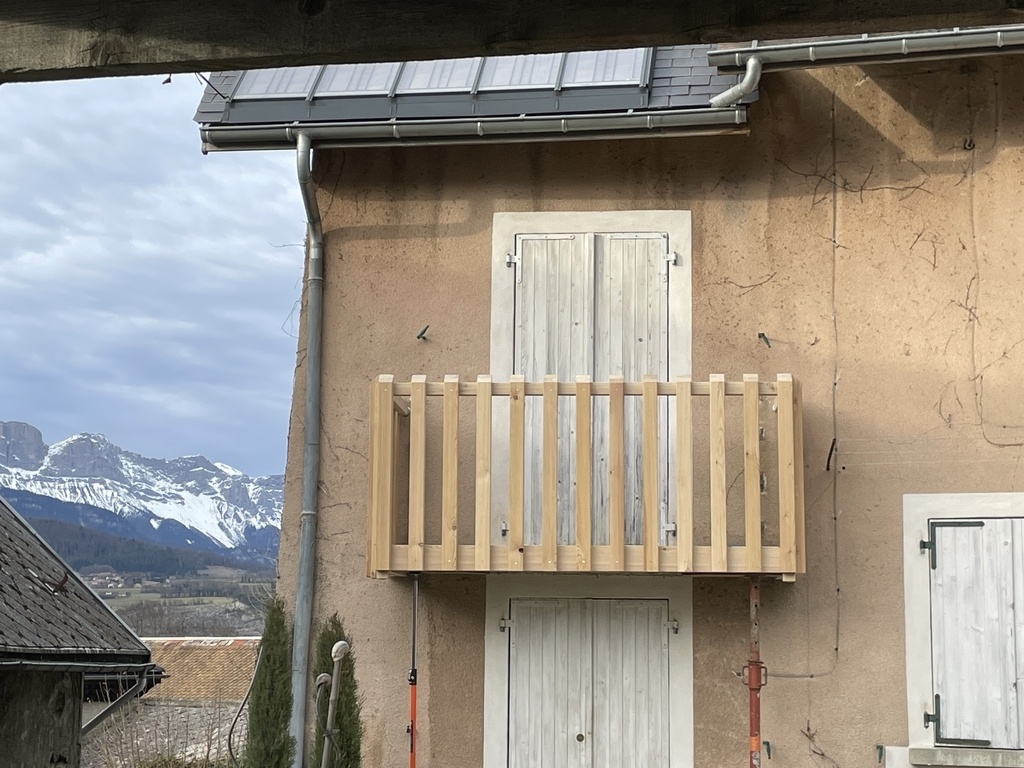

Le garde corps est posé.

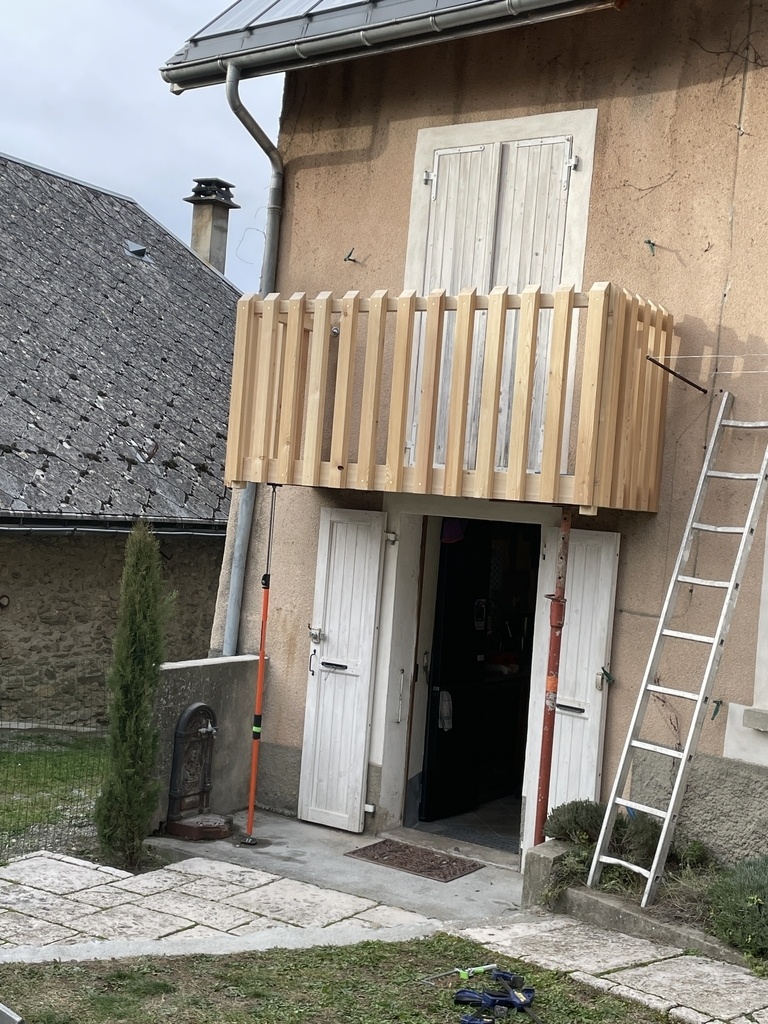

Les étais servent au maintient des planches à coffrage pour la reprise des angles en maçonnerie.
